Колодец-скважина
Очень часто, люди не хотят возиться с колодцем, и желают сделать себе скважину. Рассмотрим плюсы и минусы такого источника воды.
К достоинствам относятся:
- Простота в уходе. Скважина не нуждается чистке, поэтому единственное, что нужно делать – это следить за ее работой.
- Большой объем воды, которую можно брать.
- Низкий риск загрязнения из-за очень узкого «горла» скважины, через которую не попадают листья, мусор и прочие отходы.
К недостаткам относятся:
- Довольно высокая стоимость для бурения.
- Возможность появления запаха в воде, который будет последствием применения некачественного металла.
Определяем глубину водного пласта
Определить глубину залегания воды можно при помощи специальных геофизических приборов. Правда, далеко не у каждого домовладельца имеется такая аппаратура, и не каждый умеет с ними обращаться. Для определения глубины залегания водоносного горизонта понадобиться обратиться в ближайшую организацию, специализирующуюся на устройстве гидротехнических сооружений.
Конечно, услуги специалиста-геофизика будут стоить определённых денег, но это позволит избежать ошибок в определении места заложения колодца.
Проще всего это можно сделать, рассмотрев состав трав, деревьев и кустарников, произрастающих на вашем участке в диком состоянии. Каждый вид растительности требует определённого обеспечения водой.
В местах близкого расположения воды над землёй появляется лёгкий туман. Над такими местами в траве любят роиться мошки и комары. Здесь проще всего выкопать колодец самостоятельно, без привлечения землеройной техники.
Допустим, если одни травы любят засушливые места, то другие произрастают исключительно на влажных участках, с высоким уровнем подпочвенных вод. С помощью представленной таблицы можно определить уровень залегания воды по произрастающим на участке растениям.
| Растения | Глубина залегания грунтовых вод в метрах |
|---|---|
| Рогоза | 0 – 1 |
| Тополь черный | 0.5 – 3 |
| Камыш песчаный | 1 – 3 |
| Лох | 1 – 3 (до 5) |
| Сарсазан | 0.5 – 3 (до 5) |
| Полынь метельчатая | 3 – 5 (до 7) |
| Чий блестящий | 1.5 – 5 (до 8) |
| Солодка голая | 1.5 – 6 (до 10) |
| Полынь песчаная | 3 – 5 (до 10) |
| Люцерна желтая | 4 – 10 |
Можно попытаться найти воду и при помощи лозоходства, или по научному, биолокации. Правда, для этого требуется определённый опыт и навыки, да и настоящую виноградную лозу в средней полосе России найти затруднительно. Но её могут заменить две медные проволочки, согнутые под прямым углом.
Если, идя по участку, держать их в расслабленных руках параллельно друг другу, то в месте близкого подхода воды к поверхности, они должны пересечься. Также следует понаблюдать за участком летом, на восходе солнца.
Монтаж перекрытия
Когда обустраивают колодец над скважиной, особо важным моментом является правильно выполненный монтаж перекрытия, для чего:
- На стенах в верхней части делают монолитный армированный пояс, в который закладывают арматурную сетку, а в опалубку высотой примерно 15 сантиметров заливают бетонный раствор.
- На контур помещают доски толщиной от 30 миллиметров, соблюдая минимальный зазор, при этом оставляют место для люка.
- Для обеспечения гидроизоляции доски накрывают полиэтиленом, фиксируя его металлическими скобами.
- По краю люка и вдоль периметра колодца строят опалубку и заливают туда бетон, разравнивают смесь и оставляют высыхать. Чтобы поверхность медленно теряла влагу, а цемент стал максимально прочным, колодезную крышку накрывают полиэтиленом. Время от времени его поднимают с целью увлажнения перекрытия из бетона.
Что потребуется для работы
Если определились с местом, нужно наметить и время выполнения дальнейших работ. Есть распространенное мнение, что оптимальным временем является зима – грунтовые воды находятся «в покое» на самой нижней точке своего залегания. Однако, с этим иногда трудно согласиться, так как зимой проводить землеройные работы, да еще в условиях повышенной влажности и постоянного поступления воды на завершающем этапе – очень сложно и достаточно опасно. К тому же, в теплой одежде в тесной шахте колодца работать будет очень непросто. Правда, при рытье глубоких колодцев (порядка 10 – 15 метров) зимой в них легче поступает воздух, а летом с этим могут быть проблемы. Но все же для колодцев средней глубины оптимальным временем для рытья видится конец лета и начало осени – до наступления периода дождей.
Из инструментов понадобятся:
— лопаты, штыковая и совковая у укороченнымичеренками;
— лом и кирка для проходки через плотные слои грунта;
— ведра для подъема выбранного грунта и тачка для его отвоза в сторону;
— канаты для подъемаведер, стропы для вывешивания и установки железобетонных колец;

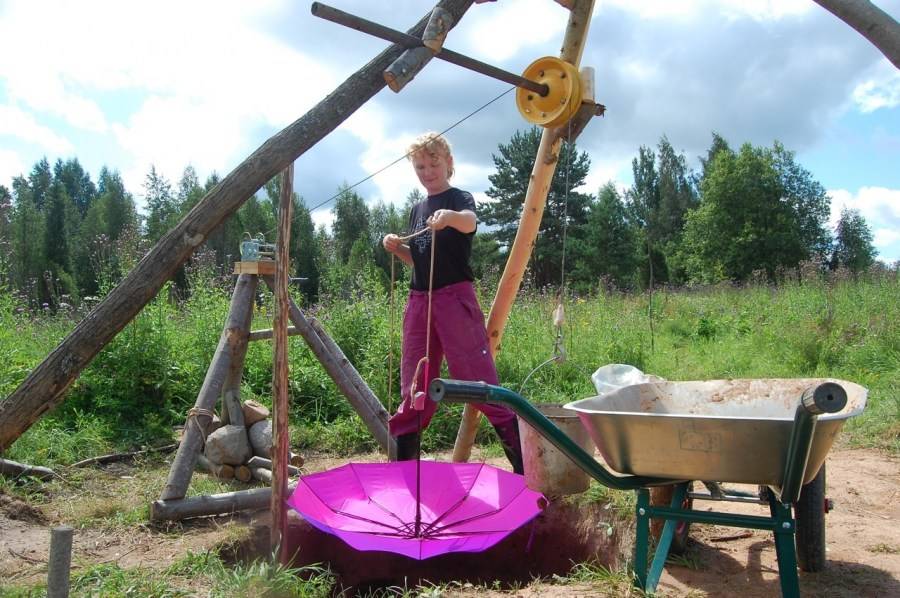

— тренога, устанавливаемая над шахтой, с закрепленным на ней подъемным механизмом (колодезным воротом, полиспастом, лебедкой, талями и т.п.)
— отвесы и строительный уровень для тщательного контроля вертикальности проходки;
— средства защиты и страховки – каска, страховочный пояс с линем;
— для откачки поступающей воды потребуется дренажный насос;
— материалы и инструменты для проведения гидроизоляционных работ.
Большинство современных колодцев исполняется из железобетонных колец. Лучше всего приобретать такие изделия, которые имеют замковую часть «в четверть» для отцентрованного и плотного прилегания колец друг к другу. Стандартный размер кольца – 1000 мм – внутренний диаметр, 1160 – наружный, толщина стенки – 80 мм, максимальная высота – 900 мм. Весит такое изделие (КС-10—9) 600 кг. При необходимости, можно приобрести кольца того же диаметра, но меньшей высоты – 300, 500 или 600 мм. На стенках таких колец есть отверстия для заведения стропов при вывешивании и опускании их в шахту.
Сколько потребуется колец – вопрос для каждого конкретного места индивидуальный. Стоит разузнать у соседей – какой глубины колодец у них, этот показатель не должен сильно измениться. При этом учитывают и саму конструкцию колодца – высоту самой водоносной части, ствола и оголовка.
Этап третий. Строительство колодца
Строительство колодца
Сразу оговоримся, что справиться в одиночку не выйдет – нужен хотя бы еще один человек.
Один из рабочих (назовем его «забойщиком») приступает к копанию земли в выбранном месте по диаметру кольца
Для разрушения тяжелого грунта он использует лом, попадающиеся на пути камни также извлекаются.

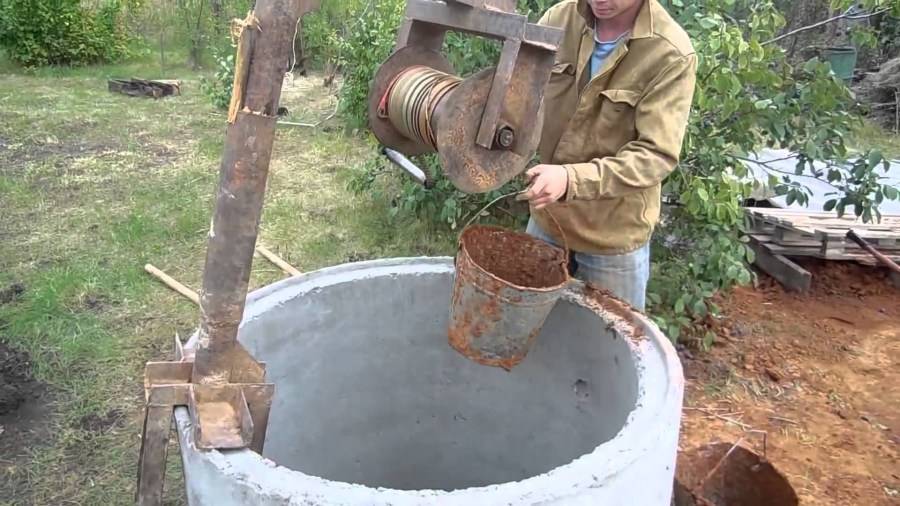

Второй человек в это время находится рядом с устьем шахты и поднимает на поверхность выбранные камни и почву с помощью треноги, лебедки и ведра.
Рекомендуется обзавестись и третьим помощником, которые будет подменять «забойщика», скажем, через каждые полчаса
Важно, чтобы для «забойщика» обеспечивалась максимально комфортная рабочая обстановка. Для этого шахту нужно вентилировать – механизированным насосным приспособлением или же обычным зонтиком
Все действия выполняем в такой последовательности
Все действия выполняем в такой последовательности.
Шаг 1. Укладываем первое бетонное кольцо на место будущей шахты. «Забойщик» подкапывает стенки кольца, по мере углубления оно опускается все глубже. Желательно использовать для первого кольца изделие со штырями или конусообразными заострениями, чтобы облегчить продвижение вниз.
Установка бетонных колец
Шаг 2. После того как верхний край кольца достигнет одного уровня с землей, ставим сверху еще одно и продолжаем работу. Вес каждого кольца составляет примерно 600-700 кг.
Шаг 3. Двух человек вполне достаточно, чтобы прикатить кольцо к месту работы. Но если есть возможность использовать кран, то ею лучше не пренебрегать, т. к. с помощью такой спецтехники можно более точно опустить кольцо на посадочное место.
Если почва сухая и прочная, то можно углубиться на 2-3 метра, а уже после этого при помощи крана установить несколько колец подряд.
Копка колодцаКопка колодцаКопка колодца
Шаг 4. Аналогичным образом продолжаем процедуру до тех пор, пока не будет достигнут водоносный слой. Как показывает практика, за стандартную рабочую смену (8 часов) можно уложить 3 бетонных кольца.
После появления родничков углубляемся еще на несколько метров, после чего укрываем дно «подушкой» из щебня (она послужит водным фильтром).
Шаг 5. Шахта прокачивается дренажным погружным насосом. Чем больше воды будет откачано из колодца, тем большим будет его дебет.
Дренажный насос для колодцаДренажный насос для колодца
Из какого материала сделать колодец на даче?
Оценим сильные и слабые стороны различных видов колодезных шахт:
- Бетонная: сегодня это самый популярный вариант. Ствол набирают из нескольких бетонных колец – быстро и удобно. Единственный недостаток данного материала – необходимость применения подъемной техники или хотя бы лебедки.

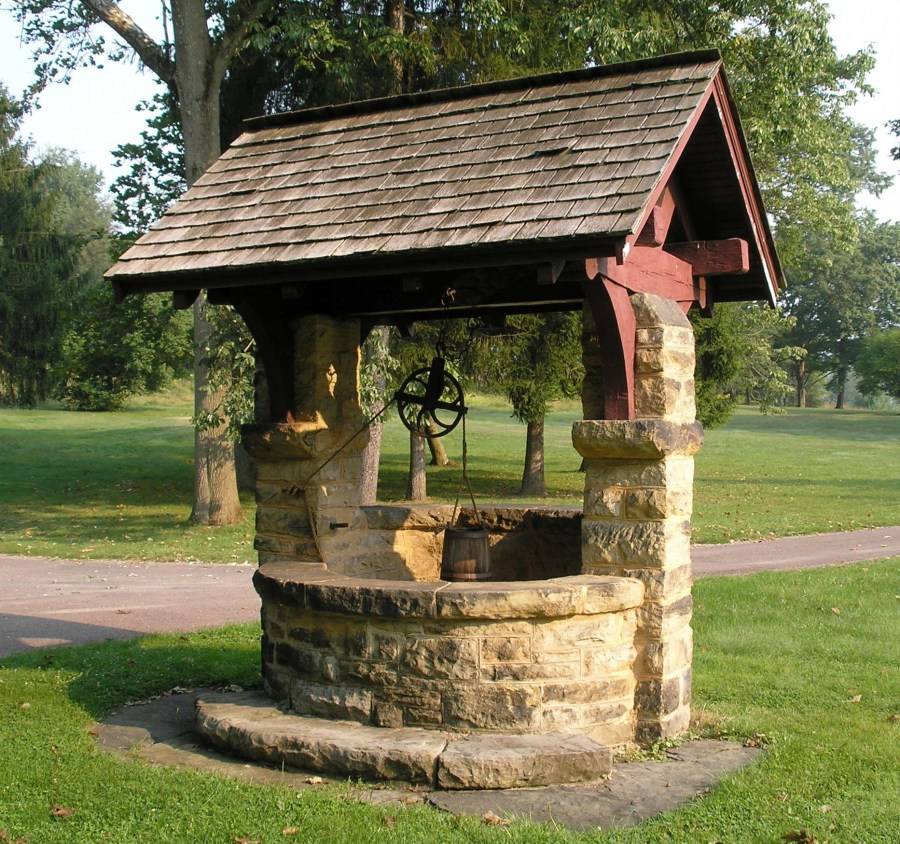

- Кирпичная или каменная: строительство шахты из штучных материалов потребует значительно больших затрат времени и труда, зато при этом можно будет обойтись без крана. Доставку материала также можно осуществить без спецтранспорта – за несколько ходок легкового автомобиля с прицепом.
- Бревенчатая: в старину колодцы, как и дома, сооружали в виде сруба. Древесина прочна и в то же время обрабатывается легко. Кроме того, как и штучные материалы, дерево может быть доставлено на место и уложено без специальных технических средств. Однако, сегодня древесина не столь распространена как в бытность Ильи Муромца, так что в некоторых регионах колодец-сруб может оказаться довольно дорогим.
Бетонная шахта колодца
Учтите, что дерево подвержено гниению, а использование антисептических пропиток в источнике питьевой воды, разумеется, не допускается.
Инструмент для строительства колодца
Вот что понадобится для выполнения земляных работ:
- Саперная лопата.
- Ведра.
- Веревки и блок (для подъема на поверхность ведер с грунтом).
- Лестница.
- Удлинитель и электролампа.
- Дренажный насос.
Набор инструментов, которые понадобятся при возведении ствола, будет зависеть от его материала: для бетонной или кирпичной шахты понадобится строительный арсенал, для бревенчатой – деревообрабатывающие инструменты.
Как найти нужное место
Определяя участок для копки, следует изучить окружающую местность. Можно узнать у соседей, которые уже осуществляли подобного рода работы. Естественно, если вблизи вашего участка уже установлены колодцы, то высока вероятность найти пригодную воду и на вашей земле.
Следует помнить, что наибольшей степенью водоносности обладают пласты глины и песчаника.
С полной достоверностью подтвердить факт наличия воды вы сможете только бурением. Но этот метод дорогой. Поэтому пользуются косвенными методами. Колодец на даче можно ставить там, где:
на грунте наблюдается большое скопление мха, а в воздухе много мошкары и комаров;
сконцентрированы зеленые насаждения даже в период засухи;
наблюдается подтопление подвалов;
часты туманы, когда вблизи нет водоемов.
Поможет вам и биолокация. Для этого берут две латунные палочки. Длина должна быть около 500 мм, а диаметр – 2-3 мм. Их загибают под углом 90 градусов, но так, чтобы один конец был равен 100 мм. С этими палочками в руках ходят по участку. При наличии водоносного слоя они перекрещиваются.
Тип и строение
Если с местом вы определились, остается выбрать какой именно вы будете делать свою шахту. Копать можно только шахтный колодец, а абиссинский — бурить. Техника тут совсем другая, так что дальше речь пойдет именно о шахтном колодце.
Тип колодезной шахты
Самый сегодня распространенный — колодец из бетонных колец. Распространенный — потому что так проще всего. Но у него есть серьезные недостатки: стыки совсем не герметичны и через них в воду попадает дождевая, талая вода, а вместе с ней и то, что в ней растворено, и то, что утонуло.
Недостаток колодца из колец и бревен
Стыки колец, конечно, стараются загерметизировать, но те методы, которые будут эффективны не применишь: вода-то должна быть пригодной хотя бы для полива. А просто замазать соединения раствором — очень ненадолго и неэффективно. Щели постоянно увеличиваются, а потом через них не только дождевая или талая вода попадает, но и животные, насекомые, черви и т.д.
Есть кольца с замком. Между ними, говорят, можно проложить резиновые прокладки, которые будут обеспечивать герметичность. Кольца с замками есть, но стоят дороже. А вот прокладки практически не встречаются, как и колодцы с ними.
Той же «болезнью» страдает и шахта из бревен, только щелей еще больше. Да, так делали наши деды. Но у них, во-первых другого способа не было, во-вторых, не использовали на полях столько химии.
С этой точки зрения лучше шахта из монолитного бетона. Ее отливают прямо на месте, ставя съемную опалубку. Вылили кольцо, закопали, снова поставили опалубку, воткнули арматуру, залили еще одно. Дождались, пока бетон «схватиться», снова сняли опалубку, копаем.
Съемная опалубка для монолитного бетонного колодца
Процесс идет очень медленно. Это — главный недостаток. В остальном только плюсы. Во-первых, получается совсем дешево. Затраты только на два листа оцинковки, да потом на цемент, песок, воду (пропорции 1:3:0,6). Это намного дешевле колец. Во-вторых, герметично. Никаких швов. Заливка идет примерно раз в сутки и из-за неровного верхнего края получается практически монолит. Просто перед заливкой следующего кольца соскребите с поверхности поднявшееся и почти схватившееся цементное молочко (серая плотная пленка).
Как определить водоносный горизонт
По технологии грунт вынимают внутри кольца и под ним. В результате под своей тяжестью, он оседает. Вот тот грунт, который вы вынимаете и будет служить ориентиром.
Как правило, вода залегает между двух водоупорных слоев. Чаще всего — это глина или известняк. Водоносный слой — обычно песок. Он может быть мелким, как морской, или крупным с вкраплениями мелкой гальки. Часто таких слоев несколько. Как пошел песок, значит скоро появится вода. Как появилась она на дне, надо копать еще какое-то время, вынимая уже мокрый грунт. Если вода прибывает активно, на этом можно остановиться. Водоносный слой может быть не слишком большим, так что есть риск его пройти насквозь. Тогда придется копать до следующего. Глубже вода будет чище, но насколько глубже — неизвестно.
Далее колодец прокачивают — закидывают погружной насос и выкачивают воду. Этим чистят его, немного углубляя, а также определяют его дебит. Если скорость прибывания воды вас устраивают, можно на этом остановится. Если недостаточно — надо быстро проходить этот слой. При работающем насосе продолжают вынимать грунт, пока не пройдут этот слой. Потом копают до следующего водоноса.
Донный фильтр в колодце
Устройство донного фильтра для колодца
Если вас устраивает скорость прибывающей воды и ее качество, можно делать донный фильтр. Это три слоя камей разных фракций, которые уложены на дне. Нужны они для того, чтобы как можно меньше ила и песка попадало в воду. Чтобы донный фильтр для колодца работал, необходимо правильно выложить камни:
- В самый низ кладут крупные камни. Это должны быть довольно большие булыжники. Но чтобы не отбирать сильно высоту водяного столба используйте более плоской формы. Выкладывают как минимум в два ряда, причем не старайтесь чтобы они стояли вплотную, а с зазорами.
- Средняя фракция насыпается слоем в 10-20 см. Размеры такие, чтобы камни или галька не проваливались в зазоры между нижним слоем.
- Верхний, самый мелкий слой. Галька или камни небольшого размера слоем в 10-15 см. В них будет оседать песок.
При таком расположении фракций вода будет более чистой: сначала на крупных камнях оседают самые большие включения, затем по мере продвижения вверх, все более мелкие.
Как установить деревянный сруб колодца
Способов три: постепенный монтаж со дна шахты-колодца, опускное крепление (сруб наращивается сверху, по мере его погружения в шахту) и наращивание снизу.
Первый способ подходит для неглубоких колодцев (до 6000 мм), при условии устойчивых стенок шахты (нет обрушений и вспучивания) и мало интенсивном притоке воды. Последовательность работ такова: выполняется рытье колодца на всю глубину, затем на дно шахты выставляется рама основания, на нее собирается сруб. В некоторых случаях на дно шахты помещаются разрезанные пополам бревна нужной длины (лежни), к которым пришивается покрытие пола и, далее, монтируется сруб.
Если глубина колодца превышает 6000 мм, более удобным будет опускное крепление. Последовательность работ: выполняется рытье колодцев на 3000-6000 мм, затем на основание помещают колодезный сруб, на 3 венца выведя его над уровнем земли; после чего производится углубление шахты на 250 мм (выемка грунта выполняется по середине стен сруба, не трогая углы). Сруб закрепляется по всем сторонам подкладками-клиньями, после чего вынимается грунт по углам, далее — клинья выбивают, сруб равномерно сажают на дно шахты.
В случаях, если рытье колодцев производится на сыпучих и рыхлых грунтах, бывает, что сруб в шахтном стволе застревает — нужно его осадить, нанося удары по верхнему венцу. Если же этот метод окажется недейственным, попробуйте настелить на верхний венец бревна (доски), с последующим помещением на этот настил груза, значительного по весу.
В случае неудачи (такие случаи редки, но бывают), сруб необходимо нарастить снизу. Обычно наращивание снизу выполняется для особенно глубоких колодцев. При таком монтаже сруба колодца в нем по всей длине, с шагом в 4-5 венцов, выполняется венец с «пальцами» (два нижних бревна имеют более длинные концы — на 400-500 мм). Для «пальцев» в шахте отрывают горизонтальные выемки («печуры» или «заклады»), заводят их туда с последующим поджимом вверх (домкратами) и креплением на клинья. Закладные выемки позволят надежно укрепить сруб в стволе шахты.
Для более удобного спуска сруба колодца в ствол колодца, потребуется расширить его основание — придать ему форму шатра, оборудовав нижнюю часть башмаком с ножом. Если позволяет плотность грунта и будущий колодец имеет относительно небольшую глубину, то наращиваемый сверху сруб удобно поместить в шахте на веревках, подвесив на удалении 500-1000 мм от уровня дна — сруб перестанет быть помехой при выборке грунта. Для этого: над шахтой создается бревенчатая рама, к которой несколькими витками крепятся веревки; середина веревок заводится под каждый из углов сруба. Сила трения и небольшое натяжение веревок удержит сруб в подвешенном положении, легкое ослабление веревки опустит сруб.
Как правило, сами водоносные пласты представляют собой плавуны и требуют особого подхода в установке сруба колодца. Устанавливая колодец на даче, в условиях разжиженного и мелкого песка, прекратите установку и поместите под основной сруб дополнительный шатер для сбора воды, отступая 350-400 мм от нижних стенок колодезного сруба. Водосборный шатер монтируется снизу вверх, неторопливо и аккуратно, его необходимо проконопатить мхом и обшить рейками. По мере углубления шахты собранный дополнительным шатром песок закладывается промеж стенок, вода — откачивается.
В случае особенно жидких донных плавунов потребуется четырехсторонняя переборка, собираемая из досок и помещаемая на 350 мм глубину между распорными рамами и направляющими. Проведите выемку грунта без оголения концов дощатой переборки, затем заново углубите переборку.
При необходимости прохода шахты через верховодку с некачественной водой, также потребуется монтаж переборки, доски которой вбиваются снаружи сруба (между перегородкой и срубом выкладывается глиняный замок).
Водоприемник и фильтр
Когда водоносный слой стал доступным, необходимо очистить дно и соорудить донный фильтр. Ведь в этот момент внизу начинает скапливаться непрозрачная вода. Ее нужно откачать, выкопать еще 15 см, разровнять дно и очистить от грязи, подняв ее наверх.
На дно высыпают речной песок. Толщина засыпки должна быть 25 см. Сверху 20-ти сантиметровым слоем размещают гравий или некрупную щебенку, а затем – еще 20 см большой щебенки.
Рекомендуется щебень и гравий предварительно промыть раствором из хлорной извести. Часто бывает, когда водоносный горизонт очень жидкий, вода поступает быстро, а дно начинает заплывать. Тогда следует на дно положить доски со щелями, соорудив, таким образом, настил. Поверх него и надо будет укладывать все слои фильтра.
Выбор места
Прежде чем перейти непосредственно к работам по строительству колодца на даче, нужно выбрать место, идеально подходящее для этого сооружения. Чтобы впоследствии не пожалеть о своем решении, необходимо провести исследовательские работы – определить качество и количество воды в выбранном месте, а также состав грунта.
Для скважины рекомендуется выбирать те места, которые располагаются на значительном удалении от источника бытовых загрязнений, поступающих в почву. Из этого следует, что лучшие места для строительства колодца — подальше от туалета, а также мусорных куч и мест, используемых для выгуливания собак. Лучше всего размещать его на расстоянии не менее 30 метров от вышеперечисленных объектов.
Если у вас уже имеется функционирующая автономная канализация, то вам придется провести работы по усовершенствованию и сделать ее герметичной. Следует иметь в виду, что грунтовые воды со временем проникнут в бытовые стоки, и тогда у чистой воды изменится вкус и она станет небезопасной для здоровья.
Для колодца лучше всего выбирать место на возвышенности, а чтобы было удобнее пользоваться им, рекомендуется его располагать поближе к дому.
Начинать обустройство колодца лучше всего осенью или зимой. Обусловлена эта рекомендация тем, что в это время года вода находится на максимальной глубине.
Если же эти работы проводить в весенний период, то есть большой риск попасть на верховодку
Внимание нужно уделить и грунту: если на участке имеется много песка и земли, то пробурить в этом месте скважину не составит труда. Совсем иначе будет обстоять ситуация, когда обустройство колодца планируется на участке с преобладанием глинистой почвы и большого количества крупных камней. Работа по сооружению и отделке колодца в этом случае потребует немало времени и сил
Работа по сооружению и отделке колодца в этом случае потребует немало времени и сил.
https://youtube.com/watch?v=jlGxI-7byYY
Шахтный колодец: конструкция
Так как легче построить шахтный вид, необходимо ознакомится с его конструктивными особенностями. Составные элементы:
- оголовок – это наземная часть постройки, которая служит не только в декоративных целях, но и защищает воду от замерзания и попадания в нее пыли и мусора. Оголовок делается из бетона, камня, кирпича, а классический вид – из дерева (бревен);
- ствол – подземная часть, самая длинная, препятствующая обрушению в водоносный слой грунта и смешиванию грунтовой воды с верховодкой. Ствол укрепляется плитами, бетонными кольцами, бревнами, кирпичной или каменной кладкой. При самостоятельном строительстве будет проще применить кольца из бетона;
- водоприемник – часть сбора чистой воды;
- цепь, ворот, крышка – элементы дополнения, облегчающие подъем воды на поверхность.
Чем заделать швы: гидроизоляция шахты
Когда колодец полностью пробурен и кольца все стоят, необходима гидроизоляция их с внутренней стороны. Если выполняться она будет в мокрых грунтах, то рекомендуются обмазочные составы.
Например, можно использовать битумную мастику. Ей обязательно обрабатываются кольца снаружи. Это значительно продлит срок их эксплуатации. Изнутри дополнительно обмазываются стыки.
Нередко бетонные шахты в качестве гидроизоляции обматывают рулонной изоляцией, например плотным полиэтиленом. Пленка гораздо дешевле. Однако используется она исключительно с наружной стороны. Нужно быстро обкопать кольца по кругу и обмотать их пленкой.
Некоторые дачники прибегают к дополнительной гидроизоляции, изготавливая глиняный замок. Особенно актуально, если при копке на поверхность поднималась глина. Ее можно будет использовать, засыпая колодезь с наружной стороны.
Технологии строительства шахтных колодцев
Монтаж колодца своими руками начинают с рытья ямы. Подходящий инструмент для копки в ограниченном пространстве — лопата с короткой рукояткой. Обязательно использование каски, наличие прочной страховочной веревки (на глубине более 6 м нужны две), проветривание. Вынутый грунт складывают на расстоянии больше 10 м, иначе создается давление на почву, способное вызвать обрушение стен шахты. Емкость, в которой поднимают землю из ямы, должна выдерживать трехкратный вес, крюк для ее захвата — не менее 500 кг. Трос просмаливают, т.к. он может сгнить.
Способы производства работ и монтаж шахтного колодца.
В зависимости от типа грунта применяют один из следующих способов:
- Роют сразу на всю глубину, если грунт прочный и стены шахты не осыпаются, поэтому. Ширину ямы делают на 20-30 см больше размера ствола (после завершения монтажа зазор заполняют песком). Когда в яме появляется вода, ее откачивают насосом и продолжают рыть до первого водоносного горизонта. Если вода начинает быстро поступать в шахту, ее тоже откачивают, чтобы выровнять дно и сделать донный фильтр при необходимости. После завершения земляных работ ствол, начиная снизу, облицовывают. Секции опускают в яму краном и скрепляют между собой.
- Применяют технологию опускного колодца, если грунт подвижный. Сначала на поверхности изготавливают секции ствола (можно использовать готовые бетонные кольца). Затем снимают почву на глубину до 2 м. Первую секцию устанавливают в яму и продолжают рыть уже внутри. В процессе работы элемент шахты постепенно опускается. После его погружения в землю сверху ставят следующую секцию, так копают до воды.
Требования к обустройству колодцев шахтного типа:
- Стенки шахты должны быть сделаны из плотных, надежно защищающих от проникновения стоков материалов — железобетонных колец, камня, кирпича, дерева.
- Использовать для гидроизоляции материалы на основе битума запрещено.
- В стенки заделывают чугунные скобы для спуска в шахту для ремонта или чистки. Ступени устанавливают в шахматном порядке на расстоянии не более 30 см друг от друга.
- Чтобы вода в колодце сохраняла свежесть, проделывают вентиляционное отверстие и ставят в него трубу. Она должна возвышаться над поверхностью земли минимум на 2 м. Сверху отверстие трубы защищают колпаком с сеткой.
Шахта колодца с бетонными кольцами.
После завершения работ в течение 2-3 недель воду несколько раз откачивают.
Бетонирование стен с применением опалубки
Самый дешевый способ — забетонировать стенки шахты прямо в яме. Достоинство этого метода заключается в отсутствии швов. Опалубку можно изготовить самостоятельно: простой вариант — квадрат внутри квадрата, лучший материал — доски. Недостаток этого способа — длительность монтажа.
Как сделать колодец из бетонных колец
Сделать колодец из готовых бетонных колец проще и быстрее, чем из других материалов. При рытье шахт для сооружений из колец ЖБИ применяют обе технологии, описанные выше. Кольца берут с внутренним диаметром 100 см и высотой 89 см. Швы после установки промазывают цементной обмазочной гидроизоляцией.
Устройство сруба деревянного колодца
Схема устройства деревянного колодца.
Построить деревянный колодец может только профессионал. Сруб делают из бревен или брусьев: надводную часть из дешевых хвойных пород, водоприемную — из лиственницы, ольхи, вяза, дуба. Древесину заготавливают за полгода до строительства (дуб — моренный в течение 2 лет), ее используют очищенную от коры, прямую, без трещин и червоточин, не пораженную грибком.
Для монтажа шахты из дерева подходит только технология опускного колодца. В вырытой яме глубиной не более 2 м собирают сруб высотой в 3 венца над поверхностью. Подземная часть не должна иметь выступающих деталей, поэтому соединение бревен делают в лапу, в чашу, в полдерева или без остатка. По мере опускания венцы наращивают, скрепляя их нагелями и скобами. Оголовок можно монтировать с выступами.
Дерево или металл?
В качестве материала может выступить металл или древесина. Расход при этом будет минимальным. Однако существует одно «но» – зимой в таком колодце вода может замерзнуть. Если вы не планируете использовать ее в морозы, то никаких проблем. В противном случае потребуется утепление домика. Однако и тогда его можно сделать открытым. Для этого следует приобрести пенополистирольную скорлупу, которая предлагается к продаже в разных размерах. Элемент фиксируется, а поверх укладывается отделка.
Крышка и кольца могут быть перекрыты несколькими слоями древесины. Доски укладываются в разных направлениях, чтобы исключить стыки. Домик для колодца может быть закрытым. По размерам он получается немного больше колодезного кольца. Воздушная прослойка станет хорошим теплоизолятором, но защиту можно еще и улучшить, уложив в промежутке пенопласт.

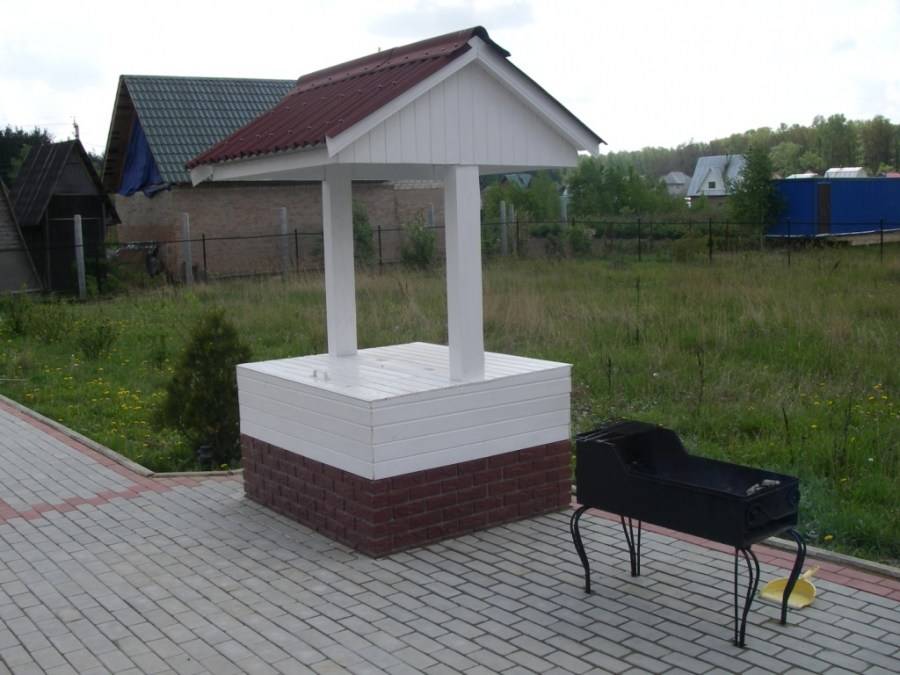

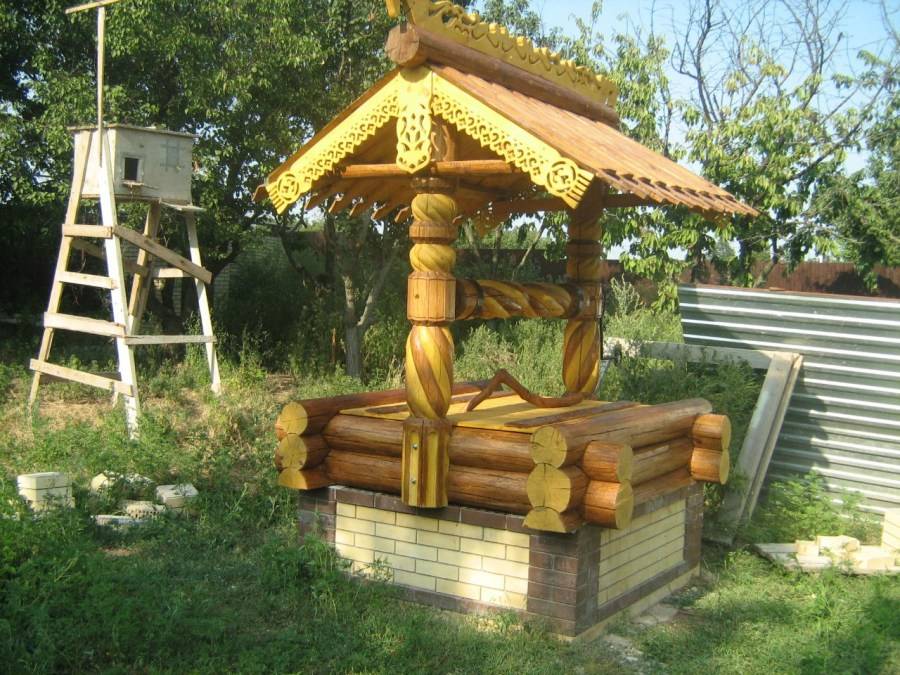

Особенности возведения двускатного домика
В первую очередь необходимо заняться созданием прочного каркаса колодезного сооружения. Для этого понадобятся доски и брус средней массивности. Это придаст готовой постройке привлекательный внешний вид и высокую прочность к механическим воздействиям. Изготовление каркаса условно можно разделить на несколько этапов:
- Подготовка стоек высотой 50 см и шириной 8 см (размеры могут меняться в зависимости от габаритов домика);
- Подготовка деревянных досок шириной 12 см и длиной 120 см (всего 8 штук), которые послужат для верхней и нижней обвязки стоек из бруса;
- Прибивание досок к стойкам 10-сантиметровыми гвоздями, такая длина соединительных элементов позволит создать прочный, устойчивый каркас.
Чтобы получить более прочную конструкцию, необходимо выполнять работы с каркасом в следующей последовательности: сперва соединить первую пару стоек соединительными досками, а затем вторую. Готовые половинки устанавливаются вокруг колодца и скрепляются между собой гвоздями.
Сооружение крыши
Один из сложнейших этапов строительства домика — создание стропильной системы. Именно она станет надежным каркасом для обрешетки. Для изготовления стропил понадобится древесная доска толщиной 3 см и длиной 180 см (6 штук). Если требуется конструкция повыше, то и длина древесины будет увеличиваться. Помимо этого, при возведении дома для колодца используются укосины (8 шт.) и ригели (3 штуки), позволяющие скрепить и упрочнить сооружение.
Верхние стропильные концы соединяются попарно саморезами. На расстоянии 30 сантиметров от вершины устанавливаются ригели. Затем следует этап прикрепления стропил к каркасу гвоздями (оптимальная длина 12 см), предварительно делаются специальные стропильные углубления. Для закрепления строения применяются укосины, монтирующиеся в местах стыковок.
Последний этап установки крыши домика — это монтаж обрешетки. Оптимальные размеры выступа над стенками конструкции — 10 см
Важно оставлять промежутки между всеми конструктивными элементами, равными 15 см. Обрешетка укрывается кровельным материалом, а угловые соединения укрепляются ветровыми досками
Монтаж дверей
Можно сделать одну дверцу или двойные распашные двери. Все зависит от того, какая дизайнерская концепция была выбрана. Весь процесс монтажа дверей домика разделяют на несколько этапов:
- Нарезка досок таким образом, чтобы ширина составляла 20 см, а длина — 85 см;
- Выкладывание всех заготовок плотно друг к другу;
- Закрепление конструкции деревянными брусками (одна будет прибита внизу, вторая — вверху) и саморезами (8 шт.).
Выбор колец
На рынке представлено изобилие железобетонных колец, изготовленных в соответствии с ТУ производителя. Чтобы построить колодец, следует выбирать армированные изделия, в состав которых входит сетка из арматуры или стальной проволоки диаметром не менее 4 мм.
Многие люди, выбирая кольца, стремятся приобрести изделия, имеющие на торцах специальные пазогребневые замки.
Как показывает практика, наличие подобного замка не является панацеей от протекания воды сквозь стыки и не делает шахту колодца полностью защищенной от горизонтальных смещений. Предотвратить горизонтальные смещения в большей степени помогает профессионализм и аккуратность проходчиков (копателей).
Замок может в несколько раз упростить монтаж бетонных колец, но выбирать кольца нужно, ориентируясь не на наличие замка, а на их качественные характеристики: правильность геометрии, прочность, экологичность бетона и т. д. Об экологичности изделий можно судить по наличию сертификатов гигиенического соответствия, радиационной безопасности и т. д.
От горизонтального и вертикального смещения (при отсутствии замка) защитят металлические скобы и пластины, закрепленные на стыках колец посредством резьбовых соединений.
Колодец из железобетонных колец
Изготовление колодцев из данного материала является наиболее простым. Ведь готовые железобетонные кольца можно приобрести на заводе. Данный стройматериал бывает разного диаметра: от 100 до 120 см. Высота колец колеблется от 40 до 90 см, а толщина при этом составляет 8-12 см. Выбор нужных размеров зависит от конструкции будущего колодца.
Кольца укладываются сверху одно на другое методом опускания вниз. Нижнее кольцо опускается вместе с дном. Швы между железобетонным материалом заполняются цементным раствором.
Подробная технология рытья колодезной шахты выглядит так:
Схема устройства смотрового дренажного колодца.
- Необходимо вырыть яму глубиной 0,5 м и опустить в нее первое кольцо.
- В четырех местах по периметру надо сделать подкопы и подложить кирпичи.
- Затем следует сделать подкопы под всей площадью кольца.
- Потом надо подкопать кирпичи, при этом постепенно опуская кольцо до нужной глубины, придерживаясь пунктов 2 и 3.
- Для приобретения устойчивости от обвалов следует использовать распорки. Кольца соединяют между собой арматурой.
Данный метод целесообразен, если будущий колодец будет глубиной 5-6 м.
Если шахта планируется глубже 6 метров, рекомендуется использовать блок-монолит. В этом случае выкапывается шахта до глубины водоносного слоя и опускается туда монолитный блок. Нижнюю часть блока предварительно оснащают режущей кромкой — башмаком.
