Коллектор для отопления: принцип работы, правила установки и подключения

Виды гребенок для отопления

В магазинах можно приобрести отопительные коллекторы, отличающиеся по количеству подсоединяемых контуров, материалам изготовления, наличию термоголовок или расходомеров, производителю и массе иных признаков. Однако в целом их можно разделить на три основные группы:

• коллектор для котельной;
• гидрострелка;
• локальные гребенки.

Распределительный коллектор отопления для котельной

Коллектор для котельной обычно монтируется из металлических труб большого диаметра и оснащается несколькими насосами для циркуляции жидкости по системе. Данная коллекторная система состоит из подающей гребенки, по которой теплоноситель подается в отопительную систему всего дома, и гребенки, принимающей остывшую жидкость и отправляющей ее в котел на подогрев. На подающую гребенку устанавливаются насосы с отсечными кранами, а на принимающую, обычно, монтируется отсекающая запорная арматура.

В качестве необходимого элемента сложных отопительных систем выступает гидрострелка, поддерживающая наилучшую разницу температур в подающем и отводящем контуре. Благодаря этой разнице осуществляется поддержание работы теплогенераторной установки с наименьшими энергозатратами. Подробнее о гидрострелке мы поговорим далее в статье.

Коллектор для котельной также оснащается приборами контроля давления и термодатчиками для мониторинга работы всех элементов. Такой элемент имеет достаточно приличные габариты и устанавливается обычно в специальном помещении.

Гидрострелка

Гидрострелка представляет собой устройство, которое применяется для выравнивания давления и температуры в отопительной системе. В простейшем случае, с одной стороны к ней подходит контур отопительного котла, а с другой контур радиаторов, выполняя, таким образом, функцию распределительного коллектора.

Для более сложных систем гидрострелка устанавливается в котельной перед распределительным коллектором, выполняя все ту же функцию – выравнивание давления в системе.

Конструктивно гидрострелка выполняется в виде трубы с вертикальным расположением, на торцах которой устанавливаются эллиптические заглушки. Если теплоноситель, выходя из котла, имеет температуру, а следовательно и давление, выше необходимого, то попадая в гидрострелку, часть его идет в отопительный контур, а часть смешивается в охлажденным теплоносителем из обратки. Таким образом, происходит стабилизация и саморегулирование температуры и давления в системе. Наглядно, различные случаи протока жидкости показаны на схеме:

Распределительная гидрострелка позволяет:

• не допускать резких колебаний температур, снижающих ресурс системы;
• сохранять объем воды в теплообменнике котла на постоянном уровне;
• поддерживать тепловое равновесие за счет отделения гидроконтура теплогенератора от общей магистрали системы.

Наиболее полная оптимизация работы системы с установленной гидрострелкой достигается благодаря применению отдельного циркуляционного насоса на каждый контур.

Гребенка для отопления

Распределительный коллектор для отопления имеет, в отличие от котельного коллектора, значительно более скромные габариты, однако, выполняет схожие функции. С помощью такой гребенки происходит распределение теплоносителя, поступающего из котельной, либо по потребителям на этаже, либо по различным группам потребителей (коллектор теплого пола, коллектор радиаторов отопления).

Несколько различен и принцип работы. Если в котельном коллекторном узле происходит полная замена остывшего теплоносителя на нагретую жидкость, то в распределительной гребенке происходит в том числе и их смешивание, с подачей обратно в систему.

Функции гидрострелки в гребенках обычно возлагаются на дополнительный циркуляционный насос. С его помощью локальная теплонесущая жидкость движется по кругу, увлекая дополнительную порцию нагретого теплоносителя из-за различной температуры потоков. Одновременно с этим, охлажденная вода или антифриз поступает в главную магистраль. В соответствии с таким принципом работы, дозированное количество теплоносителя распределяется в тот или иной отопительный контур.

Распределительная гребенка системы отопления обычно устанавливается при наличии трех и более термоприборов в одном помещении и при оборудовании теплого пола. Она помогает оптимизировать функционирование всего комплекса и уменьшить энергозатраты теплогенератора.

И коллекторный узел в миникотельной, и распределительная гребенка на первый взгляд выполняют дублирующие друг друга функции, однако именно их совместное использование делает работу всего отопительного комплекса в высшей степени эффективной.

В каком случае коллекторно-лучевому подключению радиаторов стоит отдать предпочтение?

Лучевая разводка отопления предпочтительнее при большой площади отапливаемого частного дома (а также в современных квартирах при разводке труб по полу). Когда не стоит задача экономии и необходимо соблюсти эстетическую составляющую интерьера. А в прочем это одна из самых лучших (если не лучшая) схем разводки отопления.

Все трубы в системе проходят в стяжке пола и не мешают дальнейшей отделки помещения. Ничего нигде не торчит. Радиаторы подключаются из пола, а лучше из стены. После монтажа мы сможем наблюдать только сами радиаторы отопления и никаких дополнительных труб на стенах.

Своё название такая разводка получила по аналогии с внешним видом. От коллекторной группы лучами расходятся трубы к радиаторам. Отсюда и название коллекторно-лучевая система отопления.

Виды отопительных систем и их отличие

Системы отопления в основе своей имеют принцип циркуляции горячей воды. Исходя из этого выделяют:

• систему отопления с циркуляцией на основе естественного давления;
• систему отопления с циркуляцией посредством насоса;

Не стоит особо останавливаться на описании первой системы, так как данная установка давно считается устаревшей и практически не используется при строительстве нового жилья из-за ее низкой эффективности. Такое отопление используется в небольших частных домах и некоторых коммунальных учреждениях. Укажем лишь что в основе её функционирования лежит принцип физической разницы плотности теплой и холодной воды, что приводит к её циркуляции.

Система отопления с принудительной циркуляцией предусматривает наличие специальных насосов, обеспечивающих циркуляцию. Этот способ даёт практическую возможность отапливать большее количество помещений, нежели первый. Соответственно, данная система считается наиболее эффективной. Существует огромный выбор насосов для циркуляции теплоносителя в системе, что дает возможность варьировать с их мощностью и другими качественными характеристиками исходя из размеров помещений и их количества.

Система отопления с циркуляцией посредством насоса делится:

• двухтрубная (подключение радиаторов и труб параллельным способом, что влияет на скорость и равномерность подогрева);
• однотрубная (последовательное подключение радиаторов, что определяет простоту и дешевизну в прокладке системы отопления).

Коллекторная система отопления отличается высокой энергоэффективностью по сравнению с вышеперечисленными благодаря тому, что каждый радиатор подключён персонально к одному подающему и одному обратному трубопроводу, подача воды по которым осуществляется с помощью коллекторов.

Особенности коллекторной системы и её отличия заключаются в следующем:

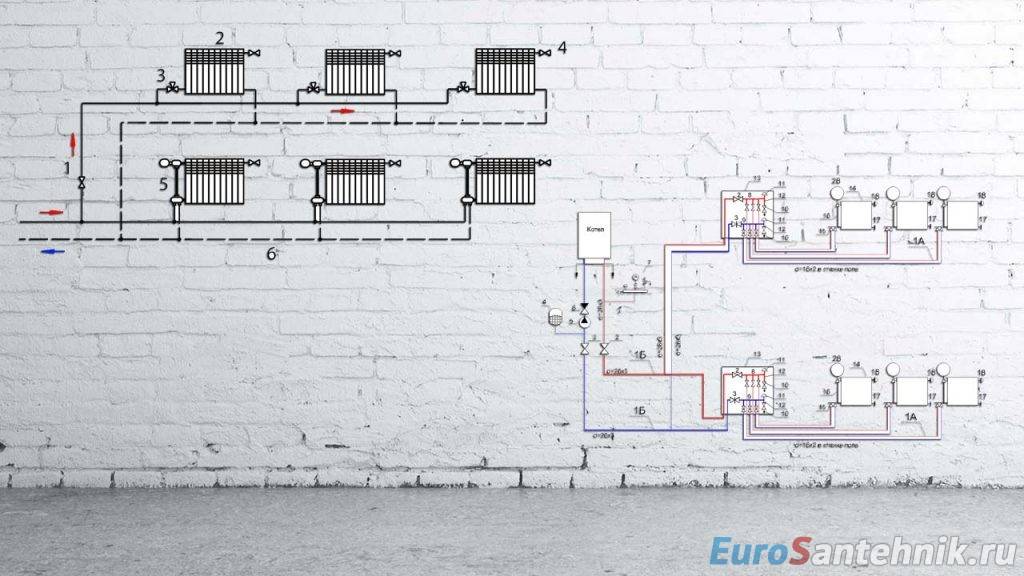

Коллекторная разводка системы отопления предусматривает, что каждый радиатор регулируется самостоятельно и не зависит от работы других. Кроме того, в коллекторной системе зачастую используются другие отопительные приборы, которые также работают автономно от коллекторов. Радиаторы монтируются параллельно к коллекторам, что по принципу работы делает коллекторную систему схожую с двухтрубной.

Монтаж коллекторов осуществляется в отдельном подсобном помещении, либо специально отведенном для этого шкафу-стенде, спрятанном в стене. Место под коллекторы необходимо заранее планировать, так как они могут быть довольно внушительных размеров. Размеры распределительных коллекторов зависят от мощности радиаторов, которые зависят от размеров помещений.

Коллекторная разводка системы отопления значительно выигрывает у других вышеперечисленных систем отопления возможностью производить демонтаж и замену радиатор без необходимости остановки всей системы. Также коллекторная разводка требует для своего функционирования большего количества трубопровода, чем двухтрубная система. Несмотря на значительные одноразовые затраты на этапе строительства, данные меры положительно сказывается на дальнейшей энергоэффективности системы. Именно поэтому коллекторная система отопления обладает наибольшим эффектом и быстро окупается при строительстве жилья с большой площадью.

Модификации распределительных гребенок

Сегодня на рынке оборудования представлено множество разновидностей коллекторов для отопительных систем.

Производители предлагают как связующие звенья самого простого исполнения, конструкция которых не предусматривает наличие вспомогательной арматуры для регулирования оборудования, так и коллекторные блоки с полным комплектом вмонтированных элементов.

Коллекторный блок, включающий все необходимые функциональные элементы для создания условий бесперебойной и высокопроизводительной работы отопительной системы

Простые в исполнении устройства являют собой латунные модели с дюймовым проходом ответвлений, оснащенных двумя соединительными отверстиями по бокам.

На обратном коллекторе такие устройства имеют заглушки, вместо которых в случае «наращивания» системы всегда можно установить дополнительные приборы.

Более сложные в конструктивном решении промежуточные сборные узлы оснащены шаровыми кранами. Под каждый отвод в них предусмотрена установка запорной регулировочной арматуры. Навороченные дорогостоящие модели могут быть оснащены:

• расходомерами, основное предназначение которых – регулировать поток теплоносителя в каждой петле;
• термодатчиками, призванными контролировать температуру каждого отопительного прибора;
• воздуховыпускными клапанами автоматического типа для слива воды;
• электронными клапанами и смесителями, направленными на поддержание запрограммированной температуры.

Количество контуров в зависимости от подсоединяемых потребителей может варьироваться в пределах от 2 до 10 штук.

Независимо от сложности и многофункциональности оборудования при изготовлении гребенок коллекторных блоков используют материалы, устойчивые к внешним факторам

Если за основу брать материал изготовления, то промежуточные сборные коллекторы бывают:

1. Латунные – отличаются высокими эксплуатационными параметрами при доступной цене.
2. Нержавеющие – стальные конструкции чрезвычайно долговечны. Они могут с легкостью выдерживать большое давление.
3. Полипропиленовые – модели из полимерных материалов, хоть и отличаются невысокой ценой, но по всем характеристикам уступают металлическим «собратьям».

Модели, выполненные из металла, для продления срока службы и повышения эксплуатационных параметров обрабатывают антикоррозионными составами и покрывают теплоизоляцией.

Разделительные конструкции, выполненные из полимеров, применяют при обустройстве систем, отапливаемых котлами мощностью от 13 до 35 кВт

Детали устройства могут быть литого исполнения либо же оснащены цанговыми зажимами, позволяющих осуществлять соединение с металлопластиковыми трубами.

Но специалисты не советуют выбирать гребенки с цанговыми зажимами, поскольку те часто «грешат» подтеканием теплоносителя в местах соединения вентиля. Это возникает вследствие быстрого выхода из строя уплотнителя. И заменить его не всегда представляется возможным.

Коллекторы используются в схемах одно- и двухтрубного отопления. В однотрубных системах одна гребенка поставляет нагретый теплоноситель и принимает остывший

Виды отопительных систем и их отличие

Системы отопления в основе своей имеют принцип циркуляции горячей воды. Исходя из этого выделяют:

• систему отопления с циркуляцией на основе естественного давления;
• систему отопления с циркуляцией посредством насоса;

Не стоит особо останавливаться на описании первой системы, так как данная установка давно считается устаревшей и практически не используется при строительстве нового жилья из-за ее низкой эффективности. Такое отопление используется в небольших частных домах и некоторых коммунальных учреждениях. Укажем лишь что в основе её функционирования лежит принцип физической разницы плотности теплой и холодной воды, что приводит к её циркуляции.

Система отопления с принудительной циркуляцией предусматривает наличие специальных насосов, обеспечивающих циркуляцию. Этот способ даёт практическую возможность отапливать большее количество помещений, нежели первый. Соответственно, данная система считается наиболее эффективной. Существует огромный выбор насосов для циркуляции теплоносителя в системе, что дает возможность варьировать с их мощностью и другими качественными характеристиками исходя из размеров помещений и их количества.

Система отопления с циркуляцией посредством насоса делится:

• двухтрубная (подключение радиаторов и труб параллельным способом, что влияет на скорость и равномерность подогрева);
• однотрубная (последовательное подключение радиаторов, что определяет простоту и дешевизну в прокладке системы отопления).

Коллекторная система отопления отличается высокой энергоэффективностью по сравнению с вышеперечисленными благодаря тому, что каждый радиатор подключён персонально к одному подающему и одному обратному трубопроводу, подача воды по которым осуществляется с помощью коллекторов.

Особенности коллекторной системы и её отличия заключаются в следующем:

Коллекторная разводка системы отопления предусматривает, что каждый радиатор регулируется самостоятельно и не зависит от работы других. Кроме того, в коллекторной системе зачастую используются другие отопительные приборы, которые также работают автономно от коллекторов. Радиаторы монтируются параллельно к коллекторам, что по принципу работы делает коллекторную систему схожую с двухтрубной.

Монтаж коллекторов осуществляется в отдельном подсобном помещении, либо специально отведенном для этого шкафу-стенде, спрятанном в стене. Место под коллекторы необходимо заранее планировать, так как они могут быть довольно внушительных размеров. Размеры распределительных коллекторов зависят от мощности радиаторов, которые зависят от размеров помещений.

Коллекторная разводка системы отопления значительно выигрывает у других вышеперечисленных систем отопления возможностью производить демонтаж и замену радиатор без необходимости остановки всей системы. Также коллекторная разводка требует для своего функционирования большего количества трубопровода, чем двухтрубная система. Несмотря на значительные одноразовые затраты на этапе строительства, данные меры положительно сказывается на дальнейшей энергоэффективности системы. Именно поэтому коллекторная система отопления обладает наибольшим эффектом и быстро окупается при строительстве жилья с большой площадью.

Какие распределительные гребенки бывают?

Производители предлагают множество моделей коллекторов. Среди них можно встретить устройства с максимальным набором элементов. Подающая часть оснащена расходомерами, регулирующими поток теплоносителя в каждой петле, для более равномерного его распределения. На обратке смонтированы термодатчики для контроля за температурой каждого отопительного прибора. Система позволяет автоматически контролировать нагрев каждого радиатора. Стоимость такой распределительной гребенки отопления достаточно высока.

Коллекторный блок с максимальным набором функциональных элементов. Подающая часть оборудована расходомерами, регулирующими подачу и напор теплоносителя. На обратном коллекторе установлены термодатчики

Можно подобрать и более простые варианты. Например, латунный элемент с дюймовым проходом. Устройство имеет заглушки на обратном коллекторе, что позволяет при необходимости установить дополнительные приборы. Существуют литые детали и самые простые – с цанговыми зажимами для металлопластиковых труб. Это самый дешевый и проблемный вариант. Устройство часто «страдает» от возможного подтекания теплоносителя на участке соединения вентиля, что связано с быстрым износом уплотнителя, поменять который можно далеко не всегда.

Народные умельцы частенько самостоятельно изготавливают распределительные гребенки. Пожалуй, лучшим из всех вариантом можно считать трубу из нержавейки нужного диаметра, к которой приварены выходы. Но, несмотря на всю свою простоту, это достаточно дорогое удовольствие. И не только из-за стоимости трубы. Понадобится установить еще очень много дополнительных элементов, чтобы получить полноценное оборудование. Поэтому многие пользуются наиболее бюджетным вариантом – коллектором для отопления, собранным из полипропиленовых тройников, нужного размера вентилей и т.п.

Самый доступный и недорогой коллектор. Самостоятельно собран из полипропиленовых тройников, вентилей нужного размера, труб и других необходимых деталей

При организации отопления частного дома иногда возникает проблема — не все элементы получают достаточное количество теплоносителя. Вследствие нарушения циркуляции воды по трубопроводу до радиаторов или системы «теплого пола», они могут недостаточно прогреваться. Владельцы частных домов замечают разницу между температурой верхней части комнаты и нижней — то батареи слишком горячие, а пол холодный, то наоборот. Чтобы избежать этой проблемы, монтируйте коллектор для отопления.

Коллекторы для котельной

Ответы на все эти вопросы даются в этой статье.

Стоимость оборудования

Многие домовладельцы заблуждаются, считая, что распределительный коллектор для котельной стоит баснословных денег. В магазинах сантехники можно найти множество моделей без особых наворотов, которые обойдутся всего в 200−500 рублей. Такое оборудование не будет иметь механизмов регуляции, термоголовок и прочих дополнительных элементов, а рассчитаны они максимум на 2−3 контура.

Модели с расширенным функционалом обойдутся владельцу дома или производственного здания, который желает организовать грамотную систему отопления, приблизительно в 4−5 тысяч рублей. Длинная труба с несколькими верхними и нижними выводами будет укомплектована термоголовками, расходомерами, стрелками и другими деталями. Такие конструкции зачастую производят российские изготовители или торговые марки стран ближнего зарубежья. Самым дорогим считается импортное оборудование с автоматической регулировкой, которое обойдется в 10−16 тысяч рублей.

Отопление от солнца: за и против

Если говорить об использовании солнечной энергии для отопления, то нужно иметь в виду, что существуют два разных устройства для преобразования солнечной энергии:

• Солнечные батареи. Они вырабатывают исключительно электрический ток. А вот его уже вы можете использовать для обеспечения работоспособности любого электрооборудования, в том числе и не работу отопительных приборов.

• Солнечные коллекторы. Эти устройства нагревают жидкость (теплоноситель) и их можно напрямую подключать к системе отопления, а также с их помощью греть воду для бытовых нужд.

Оба варианта имеют свои особенности. Хотя сразу нужно сказать, какой бы из их вы ни выбрали, не спешите отказываться от той системы отопления, которая у вас есть. Солнце встает, конечно, каждое утро, но вот не всегда на ваши солнечные элементы будет попадать достаточно света. Самое разумное решение — сделать комбинированную систему. Когда энергии солнца достаточно, второй источник тепла работать не будет. Этим вы и обезопасите себя, и жить будете в комфортных условиях, и сэкономите.

Если желания или возможности ставить две системы нет, ваше солнечное отопление должно иметь, как минимум, двукратный запас по мощности. Тогда точно можно сказать, что тепло у вас будет в любом случае.

Достоинства использования солнечной энергии для отопления:

• Безопасный и абсолютно «чистый» источник энергии.
• Снижение затрат на отопление и ГВС.
• Вы независимы от состояния экономики: солнце светит всегда, и в кризис, и в период расцвета.

• Денег солнце за свою энергию не требует. Другое дело, что государство может обложить налогами владельцев гелиоустановок. Но пока такого не случилось — солнечная энергия бесплатна.

Недостатки:

• Зависимость количества поступающего тепла от погоды и региона.
• Для гарантированного отопления потребуется система, которая может работать параллельно с гелиосистемой отопления. Многие производители отопительного оборудования предусматривают такую возможность. В частности европейские производители настенных газовых котлов предусматривают совместную работу с солнечным отоплением (например, котлы Baxi). Даже если у вас установлено оборудование, у которого такой возможности нет, можно согласовать работу отопительной системы при помощи контролера.
• Солидные финансовые вложения на стартовом.
• Периодичное обслуживание: трубки и панели нужно очищать от налипшего мусора и мыть от пыли.
• Некоторые из жидкостных солнечных коллекторов не могут работать при очень низких температурах. В преддверии сильных морозов жидкость приходится сливать. Но это касается не всех моделей и не всех жидкостей.

Теперь рассмотрим подробнее каждый из типов солнечных нагревательных элементов.

Какие бывают гребенки для отопления

Принцип работы коллектора отопления кардинальных отличий не имеет, виды определяются материалом, используемым для их изготовления, количеством подключаемых приборов и дополнительного оборудования.

Для изготовления устройств используются материалы, устойчивые к агрессивным внешним факторам. С учетом этого гребенка распределительного коллектора для отопления может быть выполнена:

• Из стали.
• Из различных полимеров.
• Из меди или латуни.

Количество подключаемых приборов в системе отопления через коллектор может составлять от 2 до 12 единиц. Поэтому при недостаточном количестве тепла можно подключить дополнительное оборудование. В зависимости от уровня сложности распределительные коллекторы делятся на следующие виды:

• Простое оборудование не имеет вспомогательных деталей, с помощью которых регулируется работа устройства. Кольцевой коллектор для отопления выполнен в виде железной трубки, на которой имеются ответвления и два соединительных отверстия с боков.
• Усовершенствованные модели снабжены всевозможными датчиками, контрольными и автоматическими элементами, а также большим количеством арматуры.

Чаще всего регулировка коллектора отопления сложного типа выполняется такими устройствами:

• Датчики, контролирующие уровень давления и температуры.
• Блок, контролирующий подачу теплоносителя.
• Автоматический термостат, который необходим для поддержания нормального давления и его автоматического уменьшения при достижении критических значений.
• Электронные клапаны и смесители, необходимые для сохранения запрограммированных температурных значений.
• Автоматические устройства для выпуска воздуха и клапаны, позволяющие сливать воду из системы.

Способы изготовления

Перед тем как взяться за изготовление самодельного коллектора, нужно выбрать материал и подготовить необходимый инвентарь. Например, для изготовления модели из стали вам понадобится сварочный аппарат. Но не спешите выбирать полипропилен. Для того чтобы соединить полипропиленовые детали, понадобится особое устройство, с помощью которого делают сварку таких труб. Иногда легче достать обыкновенный сварочный аппарат, чем для пластика.

Расчет и распределение контуров

С самого начала необходимо понять, сколько отопительных контуров вам понадобится. Нужно учесть каждый имеющийся отопительный прибор, поэтому придется оценить каждую комнату по нижеприведенному списку.

Чтобы ничего не забыть, воспользуйтесь следующим перечнем:

• наличие системы «теплый пол»;
• помещения, в которых должна быть более высокая или более низкая температура по сравнению с остальными комнатами;
• этажное отопление;
• отопление каждого крыла.

Правила изготовления коллектора для отопления таковы: расстояние между отводками – 10-15 мм, расстояние между подающим и обратным коллекторами – 25-30 см.

Диаметр труб должен равняться 12,7 мм. Сам коллектор делают диаметром 25,4-38,1 мм в зависимости от того, какой установлен котел.

Из полипропилена

Чтобы сделать коллекторный узел из полипропилена своими руками, придется использовать остатки труб и фитинги.

Вам понадобится:

• труба диаметром 32 мм;
• тройники 32/32/16 мм.

На одной стороне необходимо установить тройник. К нему нужно подсоединить сверху воздухоотвод, а снизу – кран для слива. С другой стороны крепят вентиль и трубу. Труба может быть подающей или отводной в зависимости от назначения коллектора. Подающая труба идет к котлу.

Оставшийся отвод диаметром 16 мм нужно снабдить вентилем или расходомером в зависимости от того, какой коллектор – для подачи воды или отвода. На этом работа окончена, и остается только закрепить полученные коллекторные системы на стене при помощи кронштейнов.

Узел из латунных фитингов

Если готовый коллектор из латуни стоит довольно дорого, то на самодельный получится потратить гораздо меньше денег. Для сооружения подобной конструкции понадобятся тройники и фитинги. Их соединяют друг с другом, используя в качестве прокладочного материала льняную паклю или жидкий фиксатор. Детали необходимо соединять, руководствуясь схемой сборки. Пример можно увидеть на картинке ниже.

После того как коллектор будет собран, его необходимо протестировать. Сделать соединение правильно сложно, поэтому высока вероятность возникновения протечек.

Из профильной трубы

Сделать коллектор из труб с разным сечением сложнее всего, поскольку здесь потребуются сварочные работы. Эту модель можно назвать самой «навороченной». Она подходит для отопления больших площадей, может иметь множество разводок под трубы. Часто подобные образцы снабжают гидрострелкой.

Нужны будут следующие образцы:

• профильная труба 8х8 см или 10х10 см;
• круглая труба.

Расчет сечения трубы выполняется в специальных программах. Необходимо задать требуемую тепловую мощность отопления, скорость воды, разность температур при подаче и возврате.

В данном случае нужно будет построить схему, учитывая количество контуров. Помните, что расстояние между разводками должно быть около 15 см, а между коллекторами – не менее 20 см. Типовая схема выглядит подобным образом.

Далее необходимо разметить трубу с прямоугольным сечением по схеме, а затем проделать отверстия под разводку при помощи газового резака. Приварите заранее заготовленные небольшие части труб с резьбой к отверстиям. Блок готов, осталось приварить к нему кронштейны, подготовить и покрасить.

Типы коллекторов

Как упоминалось ранее, стандартной конфигурации коллектора не существует – прибор может иметь любые формы и адаптироваться для использования в самых разнообразных отопительных системах, характеризующихся разным количеством контуров и типом отопительных приборов.

К коллектору может быть подключено от двух до двенадцати контуров, и в процессе работы системы количество задействованных контуров может варьироваться.

К примеру, коллектор для отопления на 2 контура подразумевает наличие двух систем отопления. Это могут быть теплые полы и радиаторы. Поскольку эти системы характеризуются различными рабочими параметрами, необходимо подобрать коллектор отопления с гидрострелкой, позволяющей сбалансировать разницу в температурах и давлении на различных контурах.

Более сложную схему подключения требует коллектор для отопления на 3 контура – такой прибор дает возможность сформировать три контура с различными рабочими параметрами. При этом каждый контур, идущий от коллектора, будет отличаться по диаметру внутреннего сечения трубопровода, типу используемых радиаторов и т.п. Аналогичное применение имеет коллектор для отопления на 4 контура, а также коллекторы, рассчитанные на большее количество контуров. При этом основная классификация приборов осуществляется исходя из типа материалов, используемых производителями для изготовления коллекторов.

В настоящий момент коллектор распределительный для отопления может быть изготовлен из следующих материалов:

1. полимеры;
2. медь;
3. латунь;
4. сталь.

Для удобства эксплуатации базовые типы коллекторов могут оснащаться дополнительными опциями, среди них:

• терморегулятор;
• детектор контроля давления в контурах;
• автоматика для защиты от аварийных ситуаций;
• воздуховыпускные клапаны;
• программируемые смесители;
• электронные клапаны.

Соединение котла и теплого пола с использованием смесительного клапана

Изображение 2. Схема трехходового смесительного клапана.

Смесительный насос можно заменить трехходовым смесителем, который выполняет такую же функцию, только без насоса (используется при наличии хорошей циркуляции, не требующей дополнительного насоса). Установка трехходового смесителя выполняется там же, где и насосно-смесительного узла, т.е. на выходе из коллектора обратки.

Схема, в соответствии с которой должно выполняться соединение коллектора и покрытия с подогревом с использованием трехходового смесительного клапана приведена на ИЗОБРАЖЕНИИ 2.

С одной стороны коллекторы подсоединяются к трубам от обогревательного оборудования, а с другой на каждом коллекторе нужно установить разветвитель. С верхней стороны разветвителя подключают воздухоотводчик. С нижней стороны разветвителя устанавливают сливной кран.
