Канализационная насосная станция (КНС): виды, устройство, монтаж и обслуживание

Какие бывают

Различают два основных вида КНС:

• бытовые;
• промышленные.

Они отличаются друг от друга
мощностью и объемами перекачиваемых стоков. Кроме того, есть внутренние и
наружные узлы. Первые находятся внутри дома, представляют собой компактные
резервуары с насосами. Вторые рассчитаны на перекачку больших объемов. Они
располагаются под землей и обеспечивают передачу отходов из нескольких домов,
или целого жилого массива.

Чаще всего, станция перекачки канализации
— это специальный узел, используемый в составе промышленных комплексов. Однако,
есть и бытовые установки, которые называются мини-КНС. Они используются в
частных домах, устанавливаются сразу после унитаза или другого сантехнического
прибора. Использование таких устройств
не представляет особой сложности, так как оно находится в зоне свободного
доступа. Ремонт, обслуживание подобных установок не требуют больших затрат.

Крупные КНС наружного размещения
требуют повышенного внимания. Насосы канализационные станции требуют постоянного наблюдения,
обслуживания, ремонта. Обычно в таких конструкциях используют два насоса —
основной и резервный. Первый работает в обычном режиме. Второй насос включается
при возникновении пиковых нагрузок, или вследствие поломки основного элемента. Существует
несколько конструкций КНС:

• вертикальные. Представляют собой вертикально расположенную емкость. При заполнении объема на 1/3 запускается основной насос. Если объемы стоков резко увеличиваются и резервуар заполняется на 2/3, происходит запуск второго насоса;
• горизонтальные. Принцип работы этих комплексов не отличается от вертикальных конструкций. Разница лишь в положении резервуара. Такие установки используются в участках со сложными геологическими условиями, высоким уровнем грунтовых вод и другими особенностями;
• оснащенные самовсасывающими насосами. Эти комплексы самостоятельно забирают отходы из промежуточных резервуаров, подключенных к выпуску из дома каждой отдельной системы.

По способу размещения КНС бывают:

• заглубленные;
• частично заглубленные;
• наземные.

По типу управления:

• ручные;
• автоматические;
• дистанционные.

Кроме этого, КНС различают по
типу обслуживаемой среды:

• хозяйственно-бытовые стоки;
• дождевая или талая вода;
• промышленные отходы;
• осадочные стоки.

Каждый вид станции требует
правильного расчета и грамотного монтажа. Отказ оборудования недопустим, так как из-за него
остановится работа всей системы водоотведения жилого массива или предприятия.

Особенности конструкции насосных канализационных станций

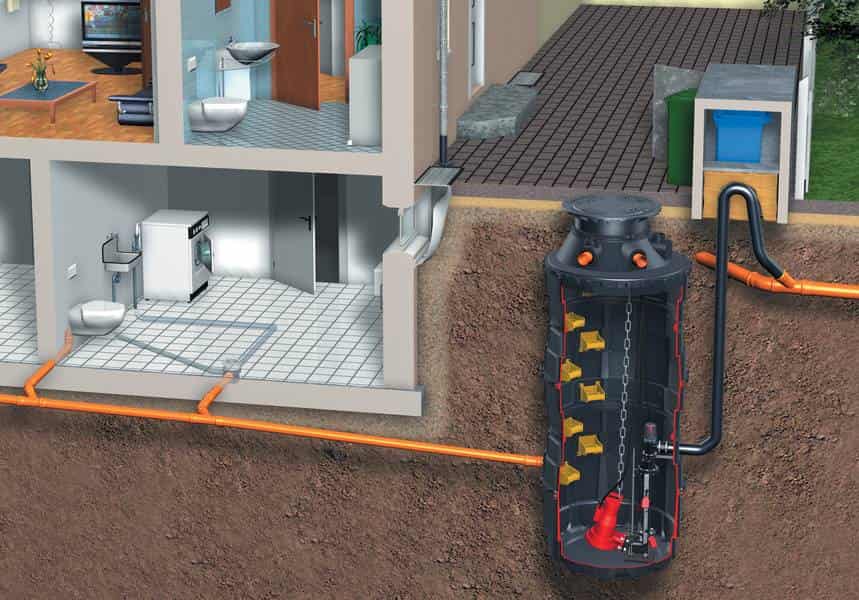

Когда выбирается канализационная насосная станция для частного дома, такая как на фото, непременно учитываются объемы стоков, размеры конструкции, степень загрязненности нечистот и вид загрязнений

Кроме этого во внимание принимается особенность рельефа на участке, где предстоит монтаж КНС и глубина, на которой проложен отводящий стоки трубопровод

Чтобы соорудить такую конструкцию потребуется проект и расчет канализационной насосной станции, сделанный профессионалом.

Устройство КНС в зависимости от назначения может существенно отличаться, но во всех моделях всегда имеются насосы и герметичные резервуары. Обычно в емкости стоки перемещаются самотеком, а затем используются канализационные насосные установки, транспортирующие жидкие нечистоты к очистным сооружениям или к месту утилизации.

Бытовая канализационная насосная станция вне зависимости от ее модели всегда имеет в своей комплектации 1-2 насоса. Когда оборудование предназначается для отвода стоков от предприятий коммунальной службы, необходимо, чтобы количество насосов составляло минимум два. В станциях различных типов используется насосное оборудование разных типов.

Требования к таким станциям, особенности проведения их монтажа и обустройства санитарных зон, требуемое количество трубопроводов определяют согласно СНиП 2.04.01-85.

Конструкция канализационной станции

Наиболее эффективными считаются насосы с режущим механизмом, способные обеспечить перекачку фекальных стоков по трубопроводам небольшого сечения. При этом подобные малогабаритные устройства способны обеспечить подъем отходов жизнедеятельности человека на значительную высоту.

Для предотвращения обратного движения стоков в конструкцию установки включена система обратных клапанов и коммутационных кранов, позволяющих перенаправить стоки в различные трубопроводы.

Для изготовления бытовых станций в основном применяют устойчивые к коррозии и воздействию агрессивных сред материалы. В большинстве случаев это различные виды полимеров, но все чаще можно встретить бытовые канализационные установки из стеклопластика или полиэтилена, отличающиеся значительным рабочим ресурсом. Такой насос способен обеспечить функционирование напорной канализации на протяжении 50 лет.

Для монтажа канализационной станции выбирается наиболее выгодное место в плане рельефа. Но при этом учитывается санитарное требование, не позволяющее располагать подобное оборудование ближе 20 м к жилым постройкам

Большинство КНС предполагают их углубление в грунт, поэтому установка станции начинается с выбора места и рытья котлована соответствующей глубины. Внизу углубления укладывается готовая или отливается на месте железобетонная плита, которая служит установочной платформой для станции, что жестко крепится к приготовленному основанию.

Типичные монтажные ошибки

Из-за неправильной установки резервуара, его наклона или неправильной засыпки может произойти повреждение стен резервуара, патрубков или подходящих труб. Такие проблемы грозят ручной раскопкой емкости и немалыми финансовыми затратами.

Поэтому следует разобрать типичные ошибки заранее, чтобы не повторить их при монтаже собственной КНС.

1. Неправильна засыпка грунта. Вероятные ошибки: заполнение мерзлым грунтом или крупными камнями, отсутствие послойной утрамбовки. Следствием может быть просадка земли с повреждением или сдвигом внутреннего трубопровода.
2. Различный тип засыпки с разных сторон. Если с одной стороны высыпали в яму машину песка, а с другой – землю, то со временем может произойти перекос емкости с повреждением внешних труб или самого резервуара.
3. Неверная оценка количества грунтовых вод, из-за чего происходит сильное проседание всей КНС с разрывом труб и повреждением резервуара.
4. Использование клиньев для выравнивания фундаментных плит. Следствием может быть постепенное смещение резервуара в сторону с разрывом труб.

Оценить правильность установки КНС могут лишь люди, имеющие геодезическое образование и опыт монтажа подобных конструкций. Поэтому доверять установку этого дорогостоящего оборудования неспециализированным организациям не стоит.

ЦЕНА КАНАЛИЗАЦИОННОЙ НАСОСНОЙ СТАНЦИИ

Скупой платит дважды – эту пословицу знает каждый, но и переплачивать в наше время непозволительная роскошь!Для формирования оптимальной цены важно знать:

• Точный объём перекачиваемого стока м3/час и требуемый напор
• Глубины залегания подводящего и отводящего коллекторов
• Тип перекачиваемой среды
• Категорию
• Климатический район размещения оборудования

Учитывая все параметры, грамотный специалист максимально точно произведет подбор оборудования, предложит необходимую конфигурацию и набор необходимых опций для нормальной работы каждой единицы оборудования и комплекса в целом.

ВАЖНЫЕ АСПЕКТЫ, О КОТОРЫХ СТОИТ ЗАДУМАТЬСЯ ПЕРЕД ЗАКАЗОМ

1 Аспект:Изделия производства ООО «НПО «Агростройсервис» комплектуются уникальным узлом задержания твердых отбросов из стеклопластика и нержавеющей стали.Благодаря конструкции, разработанной инженерами предприятия, при затоплении резервуара КНС исключено попадание отбросов в него, что исключает засорение насосов, обратных клапанов и трубопроводов.

2 Аспект:ООО «НПО «Агростройсервис» обладает возможностью комплектации съёмной антивандальной крышкой из нержавеющей стали с различными вариантами утепления. Это помогает исключить возможные механические воздействия на крышку КНС.

3 Аспект:Изделия производства ООО «НПО «Агростройсервис» из стеклопластика комплектуются уникальным узлом для крепления к фундаментной плите-основанию резервуара. Данный узел является универсальным и применяется для всех диаметров емкостей. Применение данной конструкции позволяет сократить сроки монтажа и произвести надежное крепление резервуара к фундаментной плите, исключив его деформацию и всплытие.

4 Аспект:Утепление крышки является важным аспектом для дальнейшей эксплуатации при отрицательных температурах. Охлаждение сточных вод, подаваемых на очистку, нарушает работу биологических очистных сооружений и ведет к снижению качества очистки. КНС производства ООО «НПО «Агростройсервис» наряду с классической схемой утепления покрываются жидкой теплоизоляцией – это современные композиционные материалы на водной основе. Данные материалы позволяют значительно повысить теплоизоляционные свойства резервуара и исключить образование конденсата.

5 Аспект:Специалистами ООО «НПО «Агростройсервис» разработана оригинальная конструкция сальникового уплотнения. Изделие исключает жесткую заделку трубопровода в гильзе резервуара, а также обеспечивает герметичность сальникового узла, не допуская попадания грунтовых вод в резервуар. Данная система применима для труб любых диаметров и материалов, универсальна, удобна и практична. Конструкция сочетает в себе способ классической зачеканки с современной технологией уплотнения сальниковых проходов.

6 Аспект:Для монтажа (демонтажа) оборудования все чаще находит применение переносная тренога. Конструкция переносной треноги успешно заменяет стационарные узлы подъёма насосов с лебедками. Неоспоримые преимущества применения данного грузоподъемного механизма – это простота обслуживания, многофункциональность, возможность применения на комплексе из нескольких станций. Данный вариант практически незаменим, если резервуар не оборудован павильоном, в котором стационарный механизм защищен от снега, дождя или постороннего вмешательства. Конструкция треноги успешно зарекомендовала себя на многих объектах при монтаже и демонтаже погружного оборудования, а также мешалок и т.д.

Как работает станция

Функционирование КНС начинается с того момента, когда в нижний отсек заполняется стоками выше заданного уровня. В этом случае происходит запуск станции. При этом включаются насосы, которые перекачивают отходы в распределительную емкость, далее они поступают в трубопровод и в канализацию – в этом и состоит принцип работы любой КНС.

Смотрим видео, принцип работы:

Если в доме проживает два или три человека и количество отходов небольшое, то достаточно одного насоса. При увеличении объема может быть подключен второй агрегат. В этом случае станция переходит в режим наибольшей нагрузки, что должно быть учтено при проектировании системы отчистки. Возможность использовать один или сразу два насоса дает возможность экономить энергию, продлевая рабочий ресурс станции.

Если КНС не в состоянии справится с объемом вод, то на пульт оператора поступает сигнал, требующий принятия определенного решения по обслуживанию КНС.

Как рассчитать приемный объем

Проектирование КНС с погружными насосами предполагает проведение ряда вычислений и подбор оборудования. Необходимо выполнить расчет приемного объема, чтобы обеспечить правильную работу насоса. Для этого пользуются формулами завода-изготовителя. Конечно, лучше если эту работу будут выполнять профессионалы. Ведь типовой проект канализационной насосной станции требует проведения сложных вычислений, таких как:

1. Расход воды
2. Построение графика поступления в течение суток
3. Зная допустимое количество используемой жидкости, получают объем стоков
4. Находят минимальный и средний притоки
5. Определяют напор

И только выполнив расчет КНС, можно приступать к выбору модели насоса, учитывая наивысший объем поступления и значение напора.

Далее строится график работы насоса и трубопровода для определения максимальной точки напора и проводится анализ работы оборудования в аварийных ситуациях.

Последним этапом подготовки типового проекта КНС является нахождение объема емкости. Для этого строят график, на котором отображаются поступление и отвод вод одним насосом, причем по времени, проходящему между наибольшей и наименьшей величиной притока.

Установка, пуск и наладка – как это происходит

Монтаж КНС нельзя назвать простым, ведь станции – это достаточно сложное оборудование, поэтому эти работы лучше доверить сотрудникам специализированных предприятий.

Монтаж КНС должен осуществляться в котлован, размеры которого соответствуют указанным в прилагаемой инструкции. При этом его дно усиливается при помощи железобетонных плит или заливается раствором бетона. К этому основанию монтаж КНС выполняют анкерными болтами.

Следующий этап – это подсоединение трубопроводов: подводящего и отводящего. И завершают монтажные работы подводкой силового кабеля, согласно документации по проектированию КНС.

Установка насосов выполняется согласно прилагаемой инструкции и по ее завершению осуществляют пусконаладочные работы. Они заключаются в установке и настройке датчиков, выполняемых также при обслуживании КНС. Причем нижний должен располагаться на расстоянии 500 мм от дна, а третий и четвертый таким образом, чтобы включались в работу при достижении стоками среза лотка в подводящем трубопроводе, что должно быть учтено при проектировании КНС.

Смотрим видео, установка и монтаж:

Кроме того, в процессе наладки регулируют время работы второго насоса, оно не может превышать 10 мин. Работы по наладке выполняют вдвоем – один наладчик контролирует показания датчиков на пульте, а второй занимается их настройкой.

Выполнив регулировку, производительность насосов проверяют опытным путем. Для этого производят откачку воды из резервуара.

Обслуживание КНС

Многих интересует вопрос можно ли самому проводить профилактические работы на канализационных станциях? Специалисты не рекомендуют выполнять обслуживание КНС самостоятельно. Так как работа станции полностью автоматизирована, то ее обслуживание заключается в проведении плановых профилактических осмотров и регламентных работ, которые должны выполняться профессионалами в процессе обслуживания во избежание поломок. Они же выполняют и текущий ремонт КНС.

Инструкция по установке насосной станции

Монтаж насосных станций бытовой канализации осуществляется исключительно квалифицированными рабочими, в связи с высокими требованиями к аккуратности работы и соблюдению последовательности действий.

Несоблюдение правил может привести к повреждению резервуара или подключенных к нему труб. Далее мы рассмотрим пошаговую инструкцию по установке SPS для людей, желающих сделать это самостоятельно.

Шаг 1. Производится выбор места установки насосной станции. По СНиПам резервуар должен быть вырыт на расстоянии не менее 20 м от стен жилого дома. Если позволяют геодезические уровни, желательно выбрать более высокий участок, чтобы под станцией не скапливалось много грунтовых вод.SPS не следует устанавливать на фасаде дома, возле детских площадок и возле площадок для пикников

Шаг 2. Выкапывается яма с учетом диаметра емкости и места для удобных монтажных работ. При попадании экскаватора на землю необходимо прекратить работы на 20-30 см выше проектного уровня. Кроме того, необходимо вручную извлекать землю лопатой, чтобы сохранить целостность почвы.Выкапывая яму под канализационный бак, необязательно делать ее огромной. Достаточно будет иметь диаметр на 1,5-2 метра больше, чем размер самой емкости

Шаг n. 3. Произведен выбор типа фундамента под установку насосной станции и ее монтаж. Для этого после рытья ямы проводится оценка влажности почвы. Если почва высохла, можно сделать опалубку и засыпать ее слоем бетона 30 см.

А если в котлован постоянно проникают грунтовые воды, для фундамента подойдет только готовая железобетонная плита толщиной не менее 30 см.

Бетонное основание должно быть строго горизонтальным, поэтому при укладке готовой бетонной плиты необходимо заранее позаботиться о ней.

Баки КНС имеют юбку или ножки для крепления к фундаменту. В качестве крепежа используются анкерные болты, хотя при заливке бетона на землю в смесь также могут быть включены металлические стержни, на которые затем можно установить крепеж контейнера.Не стоит экономить на размерах анкерных болтов. Оптимальная длина – 200 мм, диаметр – 20 мм. А металлические бруски перед укладкой в ​​жидкий бетон необходимо сложить крючком или буквой Г (+)

Шаг n. 4. Бак SPS устанавливается на фундамент, закрепляется и подключается к сливной трубе внутренней канализационной системы дома. При вертикальном типе станции и большом количестве грунтовых вод необходимо загружать емкость бетоном. Для этого вокруг емкости заливается бетон на 20 см выше уровня первой арматуры станции.При этом следует учитывать, что после заливки бетона поменять резервуар будет невозможно, поэтому необходимо рассчитать его объем с учетом расширения дома и увеличения количества его жильцов

Шаг n. 5. Станция засыпана мелкозернистым грунтом с максимальной крупностью 32 мм. Каждый слой земли не должен превышать 50 см. После заполнения очередного полотна оно заливается водой на усадку и уплотняется.

На этом внешний монтаж насосной станции завершен. После анкеровки в земле внутри станции устанавливаются насосы, датчики, обратные клапаны и другое вспомогательное оборудование.Из соображений безопасности рекомендуется закрывать люки канализационного бачка замками, потому что во время игры дети могут в них спрятаться и потерять сознание

Не лишним будет провести в доме систему аварийного оповещения о критическом уровне бытовой канализации в резервуаре, которая предупредит о сбоях в работе станции.

Выбор канализационной системы для частного дома

В ходе проведения строительных работ немаловажно определиться с выбором места для обустройства септика, если поблизости нет центральной канализации, а также с насосной станцией для перекачки стоков. Это может быть как мини-вариант для санузла, так и комплектная КНС средней мощности, устанавливаемая на участке

Для решения вопроса нужно учесть следующие моменты:

• глубина залегания подводящих коммуникаций;
• объемы и качественное содержание стоковых вод;
• тип и количество насосов;
• система обслуживания агрегата;
• материал, из которого изготовлен корпус насосной станции;
• габариты и диаметр корпуса;
• производительность (мощность).

Лучше, когда внутренние рабочие элементы сделаны из нержавеющей стали. Управление КНС может быть полуавтоматическим или автоматическим, второй вариант по стоимости обходится дороже.

Лидирующие позиции в сфере производства современного насосного оборудования занимает датская компания Grundfos. В ассортименте бренда представлены и канализационные насосы, и станции для различных сфер применения: от бытовых и хозяйственных нужд до промышленных масштабов. Цены на бытовые готовые к использованию КНС этой торговой марки варьируются в пределах 180000 — 500000 рублей. Купить легко монтируемую модульную насосную систему можно в специализированных магазинах.

Монтаж КНС – процесс, требующий высокоточных навыков и точного исполнения последовательности действий. Поэтому настоятельно рекомендуется выполнение подключения квалифицированным сантехником. Малейшая неточность чревата неприятной аварийной ситуаций и поломкой дорогостоящего оборудования.

Как правильно выбрать насосную станцию

Насосные станции обыкновенного типа могут выкачивать стоки с глубины восьми метров. Но, современные технологии позволяют устанавливать устройства, водозабор которых осуществляется с 30-ти метров

Этот параметр наиболее важен и на него в первую очередь следует обратить внимание при покупке

Следующим важным параметром является материал, из которого изготавливается ёмкость. Многие пользователи отдают предпочтение металлическим резервуарам, но можно остановиться и на пластике. Многие производители данных устройств используют экологически чистые примеси, которые позволяют сделать пластик прочным и долговечным.

При покупке КНС нельзя забывать про мощность насосов, но для этого необходимо иметь следующие данные:

• Общая протяжённость трубопровода, по которому стоки будут поступать в септик или ЛОС.
• Приблизительное количество сточных вод за одни сутки.

Недостаточная мощность насосной станции не обеспечит правильной работы. Насосы будут работать постоянно. Также не стоит брать слишком мощные устройства, так как это приведёт к перерасходу электроэнергии.

Правила выбора оборудования

Далее будут проанализированы критерии, учитывая которые необходимо выбирать канализационное насосное оборудование для частного использования. Разбор промышленных установок не входит в рамки данного обзора.

Целью при покупке КНС является приобретение оптимального по мощности и другим характеристикам оборудования. Нет смысла переплачивать за системы, которые будут работать на 10-20% проектной мощности.

При выборе КНС учитывают такие параметры:

1. Максимальный поток перерабатываемых стоков.
2. Транспортировочное расстояние.
3. Перепад геодезических уровней между впускной трубой и выходом напорного шланга.
4. Степень загрязненности, фракционный состав и структура хозяйственно-бытовых стоков. Существуют КНС, которые измельчают крупные фракции включений, предупреждая засоры в насосном оборудовании.
5. Уровень требуемой очистки стоков.
6. Габариты оборудования.

Единой формулы для расчета производительности насосного оборудования нет, поэтому алгоритм расчета и необходимые показатели должны быть указаны в инструкции к приобретаемой КНС.

Типовой проект расчета производительности насосного оборудования включает такие этапы:

1. Определение суточного потребления воды и объема стоков.
2. Построение ориентировочного графика поступления канализационных сточных вод в течение суток.
3. Расчет минимального и максимального канализационного потока.
4. Определение требуемой производительности КНС, учитывая загрязненность стоков.

После определения вышеприведенных параметров можно начинать заниматься выбором подходящего оборудования.

На цену КНС влияет брэнд производителя, ремонтопригодность изделия, возможность сервисного обслуживания. Особенно не рекомендуется приобретать дешевые насосы, если предполагается их ежедневное использование, и при этом отсутствуют резервные емкости или дополнительный насос для отведения стоков.
