Канализация в квартире своими руками: устройство, схема, правила разводки

Учет и контроль

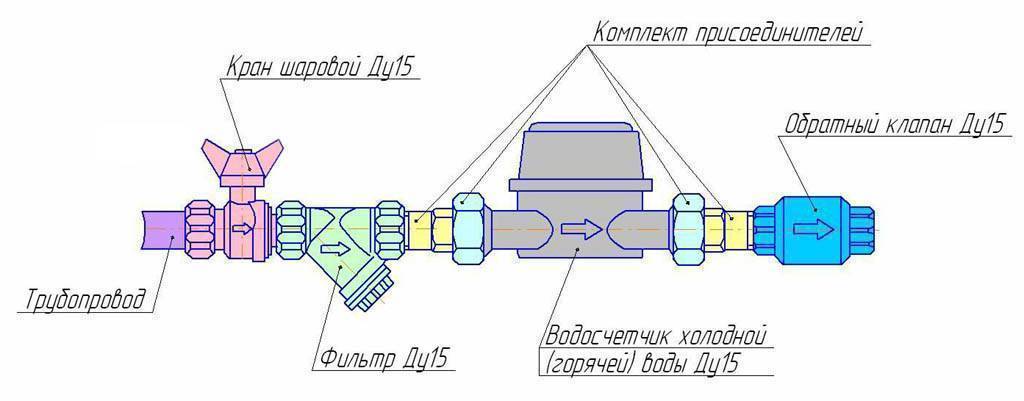

Отборно-учетный узел состоит из запорного вентиля, фильтра грубой очистки, счетчика воды и обратного клапана. Собирается, как показано на рисунке. На каждом из приборов указывается направление тока воды для него, его обязательно нужно соблюдать при сборке.

Отборно-учетный узел водопровода в сборе

Узел собирают с гидроизоляцией соединений лентой ФУМ и так же подключают к стояку, перекрыв предварительно воду; перед подачей воды нужно не забыть перекрыть запорный вентиль. Это единственная операция, и кратковременная, требующая отключения подачи воды соседям по стояку.

Для холодной и горячей воды нужны отдельные узлы счетчиков. Крайне желательно, чтобы счетчики и рукояти вентилей были выделены цветом. Показания счетчиков должны быть ясно читаемы без каких-либо дополнительных операций (съем люка и т.п.), поэтому часто приходится заранее собирать часть цельного трубопровода, иногда довольно причудливой конфигурации, для подключения приборов учета к стояку. Помимо труб и паяльника для этого понадобятся переходные муфты с пластика на металл МРВ – муфта резьбовая внутренняя. Пластик же к узлам учета подключается при помощи МРН – муфт резьбовых наружных.

Счетчики продаются опломбированными, но это не значит, что можно сразу же звонить в водоканал и платить за воду по расходу. Заводская пломба для того (умельцами-то русская земля богата), чтобы никто не влез в счетчик и не подкрутил или не подпилил там что-нибудь. Заводскую пломбу нужно беречь; без нее счетчик считается негодным, как и без сертификата на него.

По установке водомеров нужно заявить в водоканал и вызвать его инспектора. Пользоваться водой до его прихода можно, инспектору не нужны нулевые показания, он запишет начальные, опломбирует своей пломбой счетчик и слив фильтра. Оплата за воду по расходу пойдет после регистрации приборов учета.

ГМС, аквастоп, фильтр

Хотя конструкция ГМС неразборная и не позволяет с ее помощью воровать воду, и опломбировке это устройство не подлежит, подключение ГМС до счетчика недопустимо: шламом может забиться турбинка счетчика. ГМС с колбовым фильтром подключают после приборов учета; фильтр – сразу после ГМС. Аквастоп можно подключить сразу после фильтра, но, если он электродинамический, магнитное поле ГМС может вызывать его ложное срабатывание, но относить аквастоп далеко от стояка смысла нет: на прорыв до него он не реагирует.

Демонтаж старых отслуживших труб

Перед тем, как сделать канализацию в квартире, необходимо демонтировать старую систему. Это приходится делать, так как отслужившие трубы имеют некачественные и протекающие соединения, подключение новых трубопроводов или сантехнических приборов к ним затруднено или вовсе невозможно. Помимо этого, иногда приходится полностью переделывать разводку, так как расположение старых труб не устраивает владельца. Часто требуется проложить скрытую систему, размещенную в другом месте или на ином уровне.

Демонтаж старых труб — сложное и трудоемкое занятие

Переделка системы не должна задевать другие коммуникации или отделанные элементы интерьера, поэтому придется работать очень аккуратно и осторожно. Открытая часть трубопроводов обычно проблем не создает, сложнее удалить скрытые трубы, вмонтированные в стены или пол. Горизонтальная разводка полностью срезается вместе с крепежными элементами

Вертикальный стояк необходимо сначала надежно закрепить в верхней части хомутом. Затем аккуратно вырезается кусок трубы, с помощью зубила и молотка вычищаются от цемента соединения, и стояк разбирается на части. Если опыта подобных работ не имеется, лучше пригласить квалифицированного специалиста, иначе можно вызвать обрушение всей колонны вертикальных труб. Особенно опасно выполнять подобные работы в квартирах, расположенных на нижних этажах многоквартирного дома с чугунными стояками

Горизонтальная разводка полностью срезается вместе с крепежными элементами. Вертикальный стояк необходимо сначала надежно закрепить в верхней части хомутом. Затем аккуратно вырезается кусок трубы, с помощью зубила и молотка вычищаются от цемента соединения, и стояк разбирается на части. Если опыта подобных работ не имеется, лучше пригласить квалифицированного специалиста, иначе можно вызвать обрушение всей колонны вертикальных труб. Особенно опасно выполнять подобные работы в квартирах, расположенных на нижних этажах многоквартирного дома с чугунными стояками.

Если какие-либо участки старой системы находятся в хорошем состоянии, их можно законсервировать и продолжить эксплуатацию. Надо только установить переходники на современные пластиковые трубы, которые имеются в продаже для любых видов и диаметров чугунных трубопроводов.

Виды канализационных труб

Для бытовых нужд канализационные трубы производятся из различных материалов и разного диаметра.

Теоретически, чем шире диаметр и толще стенка, тем лучше проходимость и меньше риск провисания трубы. Но эстетичность внешнего вида и цена изменяют реальный выбор людей при приобретении этой продукции.

Какой материал используют для изготовления?

От материала канализационных труб зависит их долговечность и спокойствие жильцов.

Выбор материала для канализационных труб лучше проводить со специалистом. Дешевые изделия могут быстро дать течь или деформироваться под собственным весом

Чугунные канализационные трубы давно не применяются в бытовой канализации, их место заняли пластиковые аналоги, которые могут быть изготовлены из следующих материалов:

Полиэтилен. Канализационные трубы из этого материала обладают гибкостью, провисают, поэтому их стыки сложно загерметизировать. Применяются полиэтиленовые трубы в промышленной канализации, где их армируют поперечными кольцами и используют на участках со сложным ландшафтом. Во внутренней канализации их не используют.
Полипропилен. Довольно дорог, но обладает хорошей механической прочностью. Канализационные трубы из этого материала термоустойчивы, стойкие к воздействию абразивных частиц и прекрасно переносят чистку тросом.
Поливинилхлорид. Трубы из ПВХ почти не отличаются от полипропиленовых своими свойствами, но они немного шумнее и могут прогибаться при протекании по ним воды свыше 70 градусов.

Для квартирной и внутридомовой канализации достаточно труб из ПВХ или полипропилена, которые при правильном монтаже прослужат несколько десятилетий.

Диаметры труб для канализации

Существуют стандартные диаметры канализационных труб, которые позволяют совмещать изделия от разных производителей.

Чем толще стенка, тем меньше прогибаются трубы, поэтому при их большой длине рекомендуется приобретать утолщенные изделия с повышенной жесткостью

Наиболее распространены при монтаже внутренней канализации трубы диаметром 40 мм и 50 мм.

Для стояков используется труба с диаметром 110 мм, но в многоэтажных коттеджах её размер может быть увеличен. Для стыковки труб разного просвета используются переходники и патрубки соответствующих размеров.

Указаны минимальные значения. При наличии в стоках большого количества жира и отходов рекомендуется увеличивать диаметры труб до следующего стандартного размера

Монтаж канализации в квартире своими руками

Перед монтажом канализационных труб, еще раз убедитесь:

Наличие фаски на краю трубы и отсутствие заусенцев

Наличие, целостность и расположение уплотнительной манжеты в трубе.

Трубы и детали должны быть чистые

Наносим силиконовую смазку на трубу и манжету. Силиконовая смазка, специальная, для монтажа канализационных труб.

Она позволит не только более легко собрать и поменять канализацию в квартире. Но и снизит внутреннее напряжение в соединении, полностью исключая возможность слипания трубы и уплотнительной манжеты.

Также смазка сантехническим силиконом обеспечит более длительное сохранение свойств резинового уплотнителя. Смазка не должна попадать на внутреннею поверхность раструба.

При монтаже канализации в квартире важно помнить о необходимости соблюдения зазора 10мм компенсирующего изменение длины труб в следствии температурных расширений. Делается это просто. Задвигаем трубу или фасонную часть в раструб ответной детали до упора, делаем отметку на трубе и выдвигаем на 10мм

Задвигаем трубу или фасонную часть в раструб ответной детали до упора, делаем отметку на трубе и выдвигаем на 10мм

Делается это просто. Задвигаем трубу или фасонную часть в раструб ответной детали до упора, делаем отметку на трубе и выдвигаем на 10мм.

Разводка канализации в квартире

Для фиксирования канализационных труб применяется крепежный хомут. При разводке канализации в квартире хомут располагается в районе раструба, предотвращая соскальзывание при монтаже.

На каком расстояние располагать хомуты?

Расчетное расстояние между точками креплений при горизонтальной разводке канализации равняется примерно 10ти диаметром трубы, то есть для трубы 50мм, расстояние между хомутами не более 500мм. Для стояков, вертикальное расположение, 100-200см.

Разводка труб канализации в квартире должна осуществляться без образования внутреннего напряжения. Для этой цели используется жесткое и не жесткое (плавающее) крепление.

Различие в том, что при жестком креплении труба зафиксирована во всех направлениях, без возможности перемещения. В качестве такого крепления обычно используются металлические хомуты на сантехнических болтах с резиновой уплотнительной прокладкой. Или пластиковые крепежи. Плавающее крепление должно обеспечивать возможность продольного перемещения труб. Для фиксации труб плавающим способом применяются те же крепления, что и при жестком монтаже, но они используются без уплотнительного элемента. В случае пластиковых креплений, степень их затяжки должна обеспечивать возможность перемещения трубы.

Разводка канализации в бетоне и штробе

В квартире или доме иногда возникают ситуации когда проложенные трубы необходимо забетонировать в стяжке пола. Что при этом необходимо помнить?

Прежде всего соблюдать правила монтажа канализации и учитывать температурные деформации, зазор 1см.

Крепление труб канализации должно исключать возможность изменения положения.

Все зазоры, образованные соединениями труб или фасонных деталей обязательно герметизируются скотчем от попадания в зазоры цемента.

Канализация в квартире может прокладываться и в стенах.

Для этого выполняется штроба с требуемым уклоном. Трубы в ней должны располагаться без искривления,деформации и т.п., то есть внутренние напряжения отсутствуют.

Если требуется заштукатурить проложенные канализационные трубы, то их необходимо полностью обмотать мягким защитным материалом, стекловолокном, гофрированным картоном или минеральным волокном. Как правильно штукатурить стены видео

При правильно смонтированной канализации, уровень шума в квартире не превышает 36Дб

При штукатурке стен своими руками с проложенными трубами, обратите внимание на отсутствие звуковых мостиков. Трубы, углы, тройники и т.д., должны быть целиком обмотаны стекловолокном и закрыты слоем штукатурки не менее 2 см

Подбор труб для водоснабжения

Если все же вы приняли решение своими руками выполнить прокладку водопровода в своем доме, после разработки схемы вам следует выбрать подходящие для системы водоснабжения трубы. В первую очередь необходимо точно определиться с количеством труб для водопровода. При этом в процессе расчета по диаметру и длине необходимо учитывать все повороты и уклоны, которые будут возникать при разводке водопровода и установке различных элементов.

Что касается диаметра труб для водопровода, то минимальный диаметр труб, которые могут применяться для монтажа схемы водопровода в частном доме, должна составлять 32 мм. Минимальный диаметр труб для водопровода в 32 мм выбирается в не зависимости от материала, из которого выполнены трубы. Другими словами, будь-то трубы из полипропилена или традиционные стальные трубы – в любом случае диаметр трубы для водопровода в частном доме должен составлять минимум 32 мм.

Кроме диаметра труб и их длины обратите внимание на метод соединения труб друг с другом. Помните, что абсолютно все соединения между трубами водоснабжения должны быть герметичны и надежны

Если вы планируете выполнять монтаж труб водопровода своими руками, задайте себе самому вопрос: под силу ли вам будет произвести надежное соединение труб водопровода?

Так, например, если для монтажа водопровода дома вами выбраны полипропиленовые трубы, вы должны понимать, что для их соединения потребуется специальный паяльник, с принципом работы которого вам самому придется разбираться. К тому же, для пайки разного диаметра труб, кроме самого паяльника, понадобятся и специальные насадки различного диаметра. Паяльник для сварки разного диаметра труб показан на фото:

Кроме всего прочего при выборе труб для разводки водопровода своими руками необходимо учитывать следующие моменты:

При выборе труб для водопровода в частном доме обязательно проконтролируйте, чтобы они были предназначены для пищевых систем водоснабжения частного дома из колодца или скважины. Диаметр труб для водопровода здесь не имеет никакого значения – и большие и меньшие по диаметру трубы должны быть пищевыми.

Встречаются случаи, когда не совсем добросовестные продавцы продают трубы технического назначения, выдавая их за трубы для пищевого водоснабжения. Конечно, цена технических труб на порядок ниже цены на пищевые трубы, однако экономия в данной ситуации просто неуместна.

Поскольку при подключении водопровода дома к централизованной системе водоснабжения или насосной станции колодца или скважины в случае с автономным водоснабжением, трубы будут прокладываться в вырытых траншеях, необходимо подумать и об утеплении труб. Для утепления труб водоснабжения при монтаже водопровода применяют, как правило, специальную минеральную вату.
В случае если при монтаже водопровода его трубы будут прокладываться над землей без размещения их в траншеях, так же потребуется утеплитель. При наземной разводке системы водоснабжения кроме минеральной ваты могут использоваться и другие утеплители. Если прокладка системы водоснабжения производится в регионе с очень низкими температурами в зимний период года, кроме утеплителя рекомендуется использовать активный обогрев труб водопровода дома в виде обогревающего электрокабеля. Цена обогревающего кабеля довольно высока, однако его использование полностью исключит возможное замерзание труб водопровода дома.

Особенности работ при замене стояка

Начинать замену стояка своими силами стоит, если есть полная уверенность в своих знаниях и успехе.

Для замены необходимы инструменты и комплектующие:

-две манжеты для соединения чугунной трубы и пластиковой, также наоборот.
-два поворота из пластикового материала, равных 45 градусам.
-трубы 2 штуки, подходящие по параметрам.
-один компенсатор для труб, сделанных из пластика.
-хомуты из металла в комплекте со шпильками для крепежной системы.
-крестовину из пластика с отводным отверстием, равным 50 миллиметров, в необходимую сторону.
-вставку пластиковую со смотровым люком.

В самом начале укрепляют стояк сверху. Посередине трубы из чугуна выполняют пару пропилов, расстояние между ними 15 см. В распил, расположенный снизу, вставляют пару клиньев по обе стороны трубы, угол наклона клиньев 45 градусов. С помощью постукивания откалывают трубу, нужно делать все аккуратно, чтобы не треснула вся конструкция. Затем освобождают еще часть трубы, вставляя клинья в распил сверху. При этом кто-то должен помогать и держать трубу сверху. С помощью зубила откалывают заделку в верхней части. Покачивая из стороны в сторону, вытаскивают трубу из стыкового отверстия. Таким же образом, убирая заделку и покачивая трубу, вынимают участок из отверстия снизу.

Используя манжеты соединяют собранную конструкцию к стояку из чугуна сверху и снизу.

Параметры трубы снизу подгоняют во время сборки в свободном пространстве. В процессе чистового соединения стыки обрабатывают с помощью герметика, подводят разводку к санузлу и монтируют сантехнику.

Фиксацию стояка осуществляют четырьмя костылями и шпильками, на каждом отводе для регулировки, и на расстоянии одной трети от края стояка сверху, снизу.

Как рассчитать количество материала, выполнить примерку.

Необходимы элементы рассчитывают так, чтобы не пришлось разрезать трубы. Особого внимания требуют размеры секций. Если правильно рассчитать комплектующие, то отрезать нужно будет лишь одну трубу.

Во время примерки выясняют некоторые нюансы:

1.Места расположения муфт.
2.Останутся висеть концы от труб за стенами.
3.Достаточно ли места для монтажа муфты.
4.Отмечают места для костылей, рассчитывая сколько их потребуется.
5.Увидеть места со сложным монтажом, продумать, как облегчить работу.

Прокладка трубопровода в черновом варианте. Трубы соединяют, не применяя детали для герметизации. Патрубки из комплекта вставляют друг в друга. Трубы подрезают на свободном конце. Если отрезать изделие с патрубкового конца, то нарушится вся конструкция и ее герметичные свойства.

Далее шлифуют заусенцы, на фасках тоже, чтобы предотвратить засорение системы. Разветвители для поворотов разворачивают в нужном направлении.

Установка трубопровода на чистоту. Монтажные работы трубопровода начинают с места для отводной трубы к стояку. Для герметизации работы системы применяют силиконовый герметик. Каждая прокладка из пластика предварительно смазывается, резиновые прокладки смазывать не надо.

Как правило, смазывают трубу с внешней стороны и патрубок внутри. Далее каждая секция соединяется в порядке очереди. После установки всей системы и засыхания смазочного материала, проводят тест на наличие протечек, пропуская воду по трубам. Не должно проявиться ни одной капельки воды.

Этапы монтажа

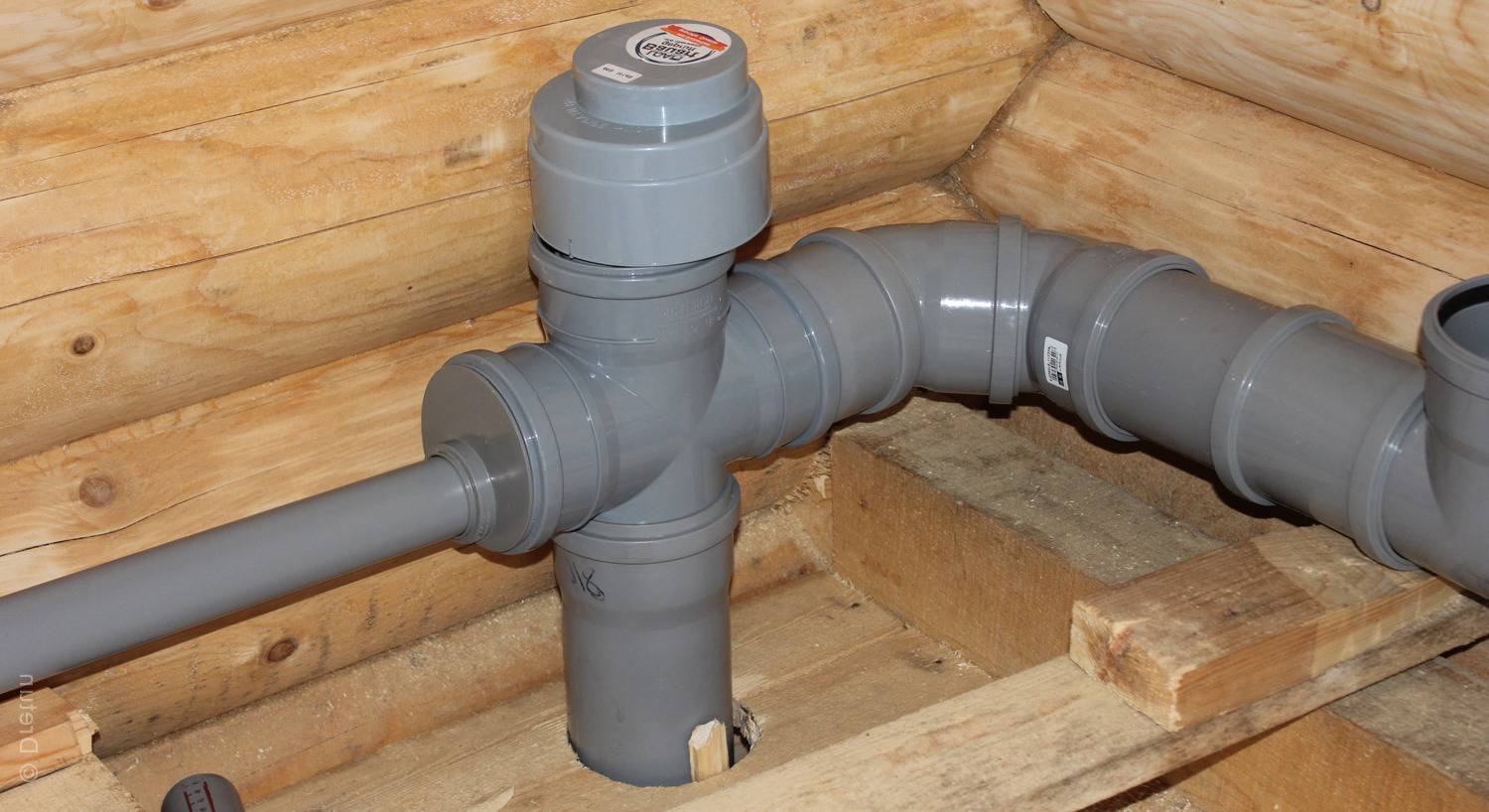

Для внутренней канализации используются серые трубы

Монтировать домашнюю канализацию нужно с внутренней её части. Во всех комнатах, имеющих сантехническое оборудование (кухня, санузел, бассейн, сауна) монтируют трубы в сторону стояка. Разводку делают из туб диаметром 50 мм. К унитазу подключают трубу сечением 110 мм.

Все стыки, соединения обязательно обрабатывают герметиком. В местах выводов под бытовую моющую технику устанавливают заглушки.

Стояк подводят к фундаменту, в котором заранее пробито отверстие диаметром 130-160 мм. В него обязательно вставляют металлическую гильзу. Через неё выводят трубу коллектора наружу. Место вывода наружной трубы качественно утепляют, зазоры между гильзой и фундаментом бетонируют.

Внешняя канализация

Первоначально придется выкапывать траншеи под коллектор. Их роют от самого выхода трубы из дома и вплоть до предполагаемого места расположения септика. Глубина копки зависит от уровня промерзания грунта в регионе, как правило, составляет не менее 70-90 см. Верхний край уложенной трубы должен находиться на этой отметке от поверхности грунта.

В ходе копки траншей соблюдают заданный СНиП уклон. Конечный приемник стоков должен располагаться ниже выхода канализационной трубы из дома. Далее работают так:

На дно траншей насыпают подушку из песка и хорошо трамбуют её.
На основу укладывают трубы, надежно соединяя их.
Полностью собранную систему проверяют на герметичность. Если протечек нет, вода из дома уходит свободно, можно проводить засыпку коллектора. Грунт при этом сильно не трамбуют. Он со временем усядется сам. При необходимости потом подсыпают еще земли сверху.

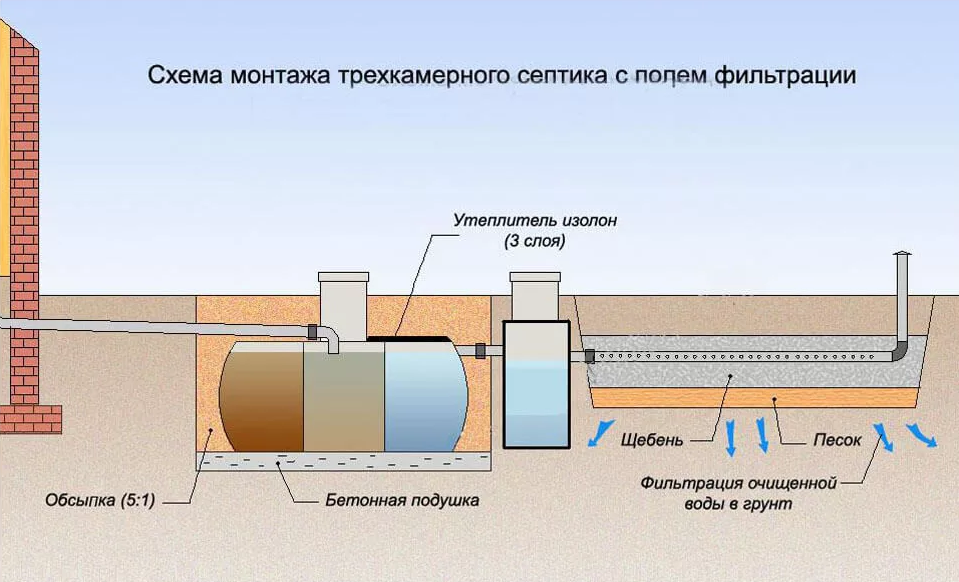

Устройство септика

На конечном этапе работ при монтаже частной канализации нужно построить самодельный септик. В качестве самого простого варианта можно использовать резервуар в виде пластиковой бочки. Некоторые строят приемник для нечистот из автомобильных покрышек, бетонных колец. С пластиком работать проще. Принцип монтажа двухкамерного септика выглядит так:

Под резервуары копают ямы в соответствии с параметрами бочек. При этом глубину и ширину котлована увеличивают на 30-40 см под основание и засыпку. Дно ямы тщательно трамбуют. Насыпают песчаную подушку из увлажненного песка. Его хорошо уплотняют. На песок под первой камерой ставят деревянную опалубку и наливают бетонный раствор толщиной 20-30 см. Дно второго резервуара делают дренажным. На подушку из песка насыпают слой мелкого щебня, а сверху — битый кирпич или булыжник. После высыхания раствора устанавливают оба резервуара рядом друг с другом

Важно, чтобы не было перекосов. Обе камеры соединяют переливной трубой на уровне 40 см от дна бочек

К первому приемнику в верхней его части подводят сливную/сточную трубу. Все стыки хорошо герметизируют. Резервуары заполняют водой и только после этого производят их засыпку с тщательной трамбовкой грунта. Если бочки не заполнить водой, впоследствии в почве они могут лопнуть. Верх камер септика накрывают люками.

Если бочки не заполнить водой, впоследствии в почве они могут лопнуть. Верх камер септика накрывают люками.

Как протестировать канализационную систему?

Для визуального ознакомления с правильным планированием расположения канализационных труб рекомендуется просмотр следующих видеоматериалов.

Представленные варианты размещения канализационных труб в жилье являются типовыми

Важность заключается не в копировании предложенных вариантов, а в соблюдении правил и принципов планирования и монтажа канализационной системы. Только их соблюдение может избавить от необходимости дополнительного ремонта из-за протечек и несоответствия оборудования параметрам канализации

Закончив работы, необходимо проверить работоспособность получившегося трубопровода

Закончив работы, необходимо проверить работоспособность получившегося трубопровода.

Выполнить это можно двумя способами:

одновременно включить все краны и спустить воду из бачка унитаза,
быстро вылить по ведру воды в раковины, ванну и унитаз.

При выполнении теста под узлы трубопровода можно подложить бумагу или ветошь – их намокание укажет на наличие протечки. Выявленные участки с нарушенной герметичностью просушивают, обезжиривают и покрывают герметиком. После высыхания клея тест повторяют.

Замененный-стояк

Все сантехнические приборы отсоединяются от труб, которые необходимо демонтировать. После удаления старой системы размечается расположение новой магистрали. При установке трубопровода предпочтительнее прямые участки, изгибов и поворотов, которые провоцируют засоры, должно быть минимальное количество.

Уклон канализации

Организовать разметку уклона труб можно с помощью линии на стене или шнура, закрепленного в высшей и низшей точке канализационной системы. По этой разметке определяются места установки крепежа, для труб Ø 50 мм хомуты ставятся через 50 см. Для снятия напряжения в трубах необходимо комбинировать два типа крепления:

жесткое – труба фиксируется хомутом с резиновой прокладкой;
плавающее – крепеж позволяет трубе перемещаться, выполняется без резиновой вставки.

Перед монтажом труб с них нужно снять фаску и зачистить края, чтобы не было заусенцев. Внутренняя поверхность трубы и фитинга должна быть чистой и сухой. При выполнении соединения конец трубы вставляется в раструб до плотного примыкания. Для усиления герметичности на резиновое кольцо наносится силиконовая смазка.

Раструбы должны располагаться по течению воды. В процессе эксплуатации канализации происходит температурная деформация пластика. Чтобы шов не потерял герметичность при расширении материала, оставляют зазор в 1 см. Это делается так: труба вставляется в раструб до упора, затем делается отметка на 10 мм и деталь выдвигается обратно до этой отметки.

Разметка трубы перед отрезанием

Рекомендации по монтажу:

Резать можно только прямые пластиковые трубы. Чаще всего в домашних условиях разрез выполняется ножовкой по металлу, обязательно под углом 90º.
При необходимости выполнить поворот, лучше воспользоваться двумя отводами по 45º. Они не так кардинально разбивают движущиеся стоки, поэтому засоряются реже.
Первым к системе присоединяется унитаз, затем остальные сантехнические приборы.
На сложных участках устанавливают сегмент, называемый ревизия. Он имеет отверстие закрытое резиновой крышкой, через которое можно осмотреть внутреннюю поверхность трубы.
Часть сантехники соединяется с канализацией напрямую, но есть приборы, которые требуют установки сифона. Это устройство с изгибом в виде колена, внутри которого постоянно находится вода для гидрозатвора. Сифон не дает неприятным запахам из канализационной системы распространяться в помещении.
Разводка канализации выполняется не только вдоль стен, но и в штробе. Перед помещением в стену трубы оборачивают мягким материалом для снижения шума. Чтобы в стыки не попал цемент, их заклеивают скотчем. В штробах трубы фиксируются плавающим способом.
Торцы горизонтальных отводов закрывают заглушками.

После монтажа необходимо проверить герметичность собранной системы на всех участках разводки по квартире и в месте соединения со стояком. Надежность стыковки нового стояка с соседской трубой проверяют после спуска воды в верхней квартире. Для проверки набирается вода в ванную, а затем вынимается пробка, открываются оба крана на кухне, сливается вода в унитазе. Надежность стыков оценить несложно – они все должны быть сухие.

Внешняя часть канализации начинается с того места, где горизонтальная труба, принимающая стоки от вертикального стояка или отдельных ветвей, выходит за пределы дома. И вот тут приходится подумать, как лучше организовать отвод или сбор канализационных отходов.
