Как выбрать утеплитель для теплого пола

Выбираем материалы для утепления

Качество утепления пола напрямую зависит от правильного выбора материалов. Современная промышленность предлагает достаточно широкий выбор видов теплоизоляции.

Популярными теплоизоляционными материалами являются минеральная вата, стекловолокно, пенополистирол, пеноплекс, каменная вата и пр. Каждый из этих вариантов имеет свои плюсы и недостатки.

Теплоизоляционные материалы

Стекловолокно, каменная или минеральная вата. Все эти материалы отличаются высоким уровнем теплоизоляции и шумопоглощения.Если выполняется однослойное утепление, используются маты из этих материалов или рулонные утеплители. Более упругими являются варианты теплоизоляции в матах, они же и более прочные.

Пеноплекс и пенополистирол – теплоизоляционные материалы, которые могут использоваться для утепления любых конструкций. Они отличаются невысокой стоимостью. Эти материалы достаточно долговечны и обеспечивают хорошую теплоизоляцию конструкций.Выполняется теплоизоляция из этих материалов с помощью напыления. Этот метод считается наиболее экономным, эффективным и быстрым. Чаще такое утепление производится в новых домах.

Теплоизоляционные свойства минеральной ваты:

1. низкий уровень теплопроводности;
2. низкая плотность материала;
3. высокий уровень водоотталкиваемости;
4. долговечность утеплителя;
5. доступная цена;
6. экологическая чистота;
7. высокий уровень химической стойкости;
8. негорючесть и пр.

Теплоизоляционные свойства пенополистирола:

• высокий уровень теплоизоляции;
• устойчивость к влаге, низкий уровень водопоглощения;
• высокая прочность материала;
• устойчивость формы и стабильность объема;
• высокая биологическая устойчивость;
• долговечность использования;
• устойчивость к различным микроорганизмам;
• простота монтажа и обработки;
• экологическая чистота.

Экологичность теплоизоляционных материалов

Для деревянного дома обычно все материалы используются экологически чистые

Важно не испортить ту идеальную ауру, которую способны создать деревянные стены и пол. Поэтому и выбор теплоизоляции тоже должен отвечать требованиям экологичности

Использование стекловолокна или минеральной ваты вполне соответствует требованиям экологичности

Но при условии использования для соединения волокон в этих материалов невредных смол. Присутствие фенолформальдегидных смол в минераловатных утеплителях можно заметить по коричневатому оттенку материала. Эти же добавки делают стекловолокно желтым

Использование стекловолокна или минеральной ваты вполне соответствует требованиям экологичности. Но при условии использования для соединения волокон в этих материалов невредных смол. Присутствие фенолформальдегидных смол в минераловатных утеплителях можно заметить по коричневатому оттенку материала. Эти же добавки делают стекловолокно желтым.

Безопасность использования для пола пенополистирола зависит от качества материала

При выборе материалов для утепления пола важно внимательно изучить их состав и ознакомиться с сертификатами их экологической безопасности. Большинство современных теплоизоляционных материалов производятся с соблюдением международных требований экологии

В этих материалах связующим является комбинация акрила и латекса, которые безвредны для здоровья

В этих материалах связующим является комбинация акрила и латекса, которые безвредны для здоровья.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

• По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
• На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

• Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
• Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
• Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

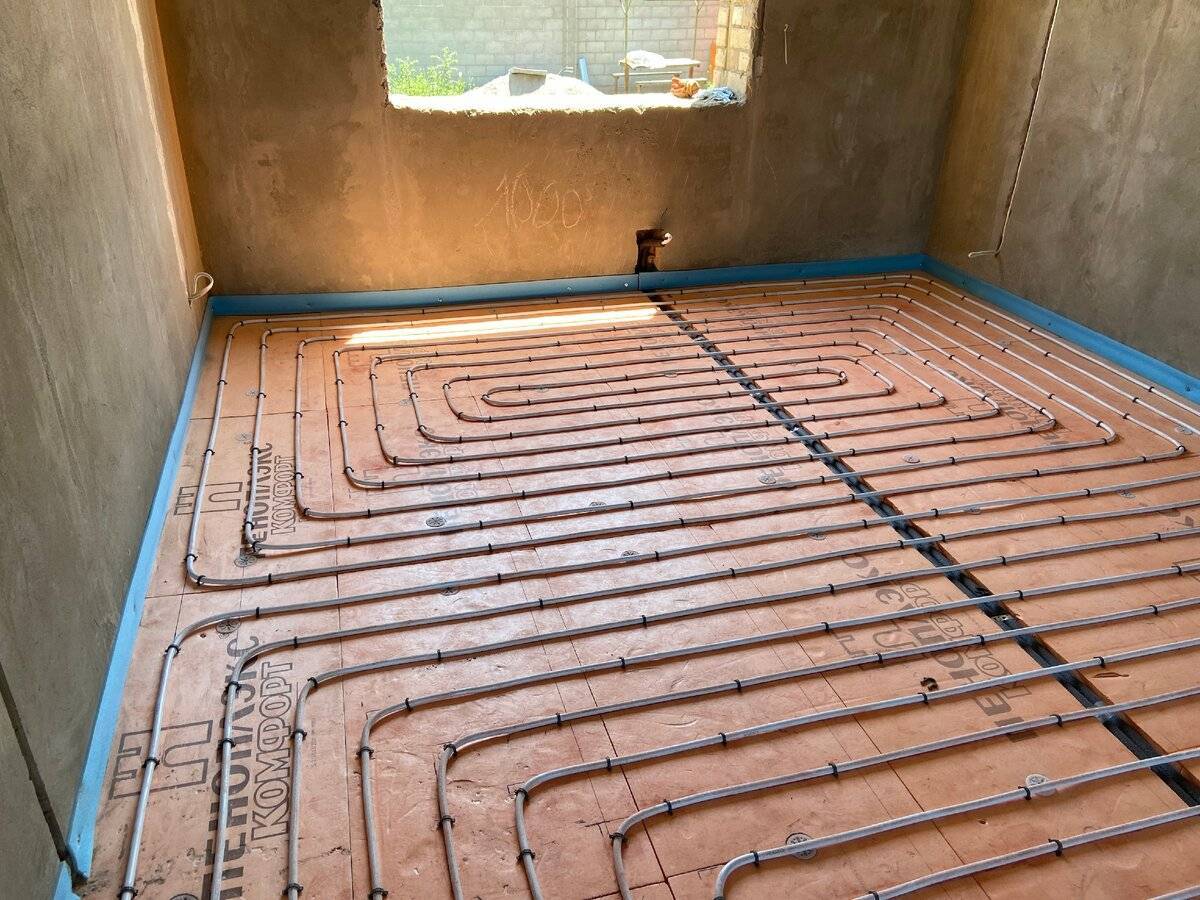

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.

Монтажные работы по укладке матов

До того, как приступить к укладке матов, основание оснащают гидроизоляцией пленочного типа. Далее вдоль каждой стены проходят демпферной лентой и начинают выстилать маты. Плиты соединяют при помощи специальных замков. Если плиты имеют малый вес и толщину, то их склеивают и соединяют с помощью скоб – гарпунов.

Внимание! Полосы, обозначающие края, предназначены для нанесения разметки окончания обогреваемой зоны и облегчают монтажные работы. При укладке матов нельзя использовать крепежные элементы из металла, потому что это приведет к повреждению гидро — и теплоизоляции. Правильный выбор теплоизолирующего материала повысит функциональность теплых полов, поэтому экономить на качестве утеплителя не рекомендуется

Правильный выбор теплоизолирующего материала повысит функциональность теплых полов, поэтому экономить на качестве утеплителя не рекомендуется

При укладке матов нельзя использовать крепежные элементы из металла, потому что это приведет к повреждению гидро — и теплоизоляции. Правильный выбор теплоизолирующего материала повысит функциональность теплых полов, поэтому экономить на качестве утеплителя не рекомендуется.

Монтаж утеплителя под систему водяного теплого пола

Существует две распространенные технологии монтажа: по грунту и на бетонное основание.

Способ монтажа по грунту

Этот способ применяется при обустройстве теплых полов в частном доме. При этом стоит заметить, что все работы проводятся на этапе строительства. Этот способ заключается в применении большого количества теплоизоляционных материалов:

• Начинать утепление необходимо сразу после возведения стен и монтажа кровли.
• Дно котлована разравнивается и засыпается гравием (не менее 20 см).
• Затем идет слой песка (5–10 см), который необходимо тщательно утрамбовать.
• Теперь необходимо уложить несколько слоев гидроизоляции. Для этого подходит очень толстая полиэтиленовая пленка. Монтаж производится внахлест, стыки заклеиваются скотчем.
• Затем засыпается слой 20–25 см керамзита – гранул запеченной глины. Этот материал обладает высокой прочностью и хорошими теплоизоляционными характеристиками.
• Керамзит утрамбовывается и на него ложится армирующая сетка, которая заливается грубой цементной стяжкой.
• На черновую стяжку укладывается еще один слой гидроизоляции.
• Затем производится укладка выбранного утеплителя и труб для системы водяного теплого пола.
• Затем трубы заливаются чистовой цементной или гипсовой стяжкой, которая тщательно выравнивается и затирается.
• После высыхания производится монтаж напольного покрытия.

Метод укладки на бетонное основание

Такой метод применяется при наличии готового бетонного основания, например, плиты межэтажного перекрытия. Технология проведения монтажа теплого пола в этом случае следующая:

• Прежде всего, необходимо снять старое напольное покрытие и цементную стяжку, расчистив, таким образом, бетонную плиту.
• Следующим шагом будет обследование основания и заделывание всех обнаруженных дефектов: трещин, щелей и сколов.
• После этого можно устанавливать гидроизоляцию. Этот слой необходим, поскольку бетон имеет свойство накапливать влажность.
• Теперь необходимо произвести монтаж деревянных брусков, которые выполняют функцию каркаса для утеплителя.
• В пространство между лагами устанавливается утеплитель, на который монтируются трубки для системы водяного отопления.
• Затем на деревянные бруски набивается напольное покрытие: фанера или доски. На них, в свою очередь, производится монтаж чистового покрытия: ламината, линолеума или другого материала.

В заключение стоит отметить, что обустройство теплого водяного пола – довольно трудоемкое мероприятие. Оно требует серьезного и взвешенного подхода на каждом этапе монтажа. Но самым ответственным моментом все же является монтаж утеплителя, поскольку именно от этого зависит эффективность всей системы.

Разновидности утеплительных материалов

Существует множество видов утеплителей. Однако не все укладывают под обогреваемый пол. Добавив под некоторые из них дополнительные защитные пленки, можно избежать проблем. Все теплоизоляторы подразделяются на две категории: в плитах и рулонах.

К утеплителям в форме плит относятся: пенопласт, пенополистирол, профильные монтажные маты. К рулонным видам утеплителей относятся фольгированная отражающая теплоизоляция, минеральные, пробковые утеплители.

Пенополистирол

Пенополистирол

Наилучший утеплитель для водяного пола – экструдированный пенополистирол высотой 5–10 см. Его хорошо использовать, сочетая с металлизированным полиэтиленом, защищающим от щелочей и разрушения. Он имеет массу положительных качеств:

1. Легкий.
2. Недорогой материал.
3. Прочный.
4. Устойчив к температурным перепадам.
5. Сохраняет качества продолжительное время.
6. Не разрушается при действии агрессивной среды.
7. Не разбухает от влаги.
8. Легко монтируется.
9. Стойкий к грибкам.

Одним из видов считается пенопласт, выдерживающий большие нагрузки. Для водяных полов применяются специальные плиты, которые подготовлены именно под водяной вид отопления пола. Имеются выпуклости под трубы для облегчения монтажа. Для электрических полов применяют обычные плиты из этого материала.

Пробковая подложка

Данный утеплитель – экологически чистый теплоизоляционный материал, но имеет ряд ограничений. Стоимость пробкового утеплителя досвольно высокая. Подложка требует отражающего слоя, который максимально поднимет КПД. Применяют пробковый технический утеплитель исключительно в системе электрического пола, которая используется как дополнительное отопление помещения.

Полипропилен

Материал в форме плит имеет свойство звуко- и теплоизоляции. Материал не гигроскопичен, прекрасно поддается обработке.

Его используют как самостоятельный утеплитель и в дополнении с пенополистиролом. Он отлично выдерживает температуру 130 градусов. Выбирают утеплитель в зависимости от особенностей утепления и индивидуальных предпочтений.

Минеральная вата

Утеплительный материал, который имеет невысокую стоимость и дополнительно обеспечивает звукоизоляцию. Чтобы избежать вреда для человека, обеспечить дополнительное отражение лучей, используется фольгированная минеральная вата.

Пенофол

Теплоизолятор для системы тёплого пола

Наиболее популярным материалом утепления считается специально созданный для такого отопления пенофол. Это вспененный полиэтилен с фольгированным слоем. Материал отталкивает лучи тепла, обеспечивая хорошую теплоотдачу системы. Материал плотный, работает как термос. Существует 4 вида пенофола:

• А – односторонняя фольга;
• В – фольга находится с обеих сторон утеплителя;
• С – фольга на одной стороне, на другой – клеевой состав. Утеплитель считается самоклеящимся;
• ALP – фольга на одной стороне, а на другой – полиэтилен.

Любой вид пенофола можно применить для осуществления теплоизоляции теплого пола. Главное, выбрать толщину – до 10 мм.

Новинки

Структура пола требует прочного, ровного основания. Для водяного отопления пола еще выставляется требование потребителя – наличие канавок, куда укладываются трубы. Метод монтажа использовался только для деревянного основания.

На сегодняшний день такое требование главное. Производители предлагают новые готовые системы ГВЛ, ДСП, пенополистирола. Их монтаж проводится очень просто: ДСП между собой скрепляются соединительным замком в паз, а полимерные, гипсоволокнистые соединяются фальцем (смещенный сдвоенный лист).

Основные правила выбора

При выборе хорошего утеплителя для теплого пола стоит обратить внимание на такие характеристики материала:

теплопроводность (измеряется в Вт/(м*К)) – чем ниже этот показатель, тем выше теплоизоляционные свойства материала; наличие фольгированного слоя, отражающего тепло; звукоизоляционные свойства (особенно важно для квартир в многоквартирных домах); плотность и прочность – материалы с низким уровнем плотности склонны к усадке; огнестойкость и экологическую безопасность; толщину, которая повлияет на общую высоту стяжки; способ монтажа, наличие разметки и клеевого слоя; срок службы (для большинства типов материалов составляет не менее 30-50 лет; цену 1 м². В приведенном ниже рейтинге перечислены разные типы утеплителя для теплого пола, обладающие оптимальным набором эксплуатационных характеристик, приемлемой стоимостью и хорошо зарекомендовавшие себя на практике

В приведенном ниже рейтинге перечислены разные типы утеплителя для теплого пола, обладающие оптимальным набором эксплуатационных характеристик, приемлемой стоимостью и хорошо зарекомендовавшие себя на практике.

Особенности укладки

Схема монтажа подложки зависит от типа используемых материалов. Но в любом случае ее необходимо размещать на максимально ровной поверхности.

Подложка, сооружаемая из плит с монтажной фаской, собирается легко – по принципу конструктора. Плиты удобно подгонять и отмерять. Нарезать плиты под соответствующие размеры можно обычным ножом.

Простота укладки подложки удобна тем, что во время монтажа в любой момент можно изменить конфигурацию контуров и длину трубопроводов. Чтобы плиты материала в процессе монтажа и эксплуатации не сдвигались относительно друг друга, их стыки проклеивают строительным скотчем.

1. Последовательность выполнения действий при укладке изоляционных плит:
2. На зачищенное и выровненное основание укладывают плиты пенопласта, фиксируя их с помощью специальных пластиковых скоб, анкерных дюбелей или сажая на клеевой состав.
3. Сверху уложенных и состыкованных плит выстилают фольгированную прослойку.
4. Верхним слоем выстилают армирующую сетку, на которую в последствие и монтируют трубы.

Если бетонная стяжка базового пола залита со значительными отклонениями от уровня либо же имеет грубые трещины и неровности, или бетонные плиты уложены с нарушениями, перед укладкой подложки лучше соорудить каркас. Для этого собирают деревянные лаги из сухого и ровного бруса сечением 50х50, 50х100 или 100х100 мм.

Лаги размещают на равноудаленном расстоянии в 60 см, между ними прокладывают отрезы минеральной ваты или плиты пенопласта

Расстояние в 60 см между лагами считается самым оптимальным вариантом, поскольку при таком «шаге» не требуется создание дополнительной обрешетки. Главное – чтобы лаги располагались в одной плоскости и лежали строго по уровню.

Теплоизоляционные плиты должны быть плотно уложены между деревянными лагами. Если имеются щели – их необходимо задуть монтажной пеной.

Укладку рулонного материала осуществляют на тщательно выровненное основание и фиксируют к базовому основанию с помощью плиточного клея или двухстороннего скотча.

Нарезку полос необходимого размера выполняют обыкновенными канцелярскими ножницами. Чтобы компенсировать тепловое расширение стяжки, фольгированный слой рекомендуется размещать с незначительным заходом на стену.

Фольгированный материал размещают металлической стороной вверх с тем, чтобы металлизированная поверхность наилучшим образом отражала тепло

При укладке рулонных материалов ориентируются на маркировку печатной монтажной разметки. Она определяет расстояние между контурами. Обычно рулонные материалы по краям имеют припуски фольгированной полимерной пленки для возможности соединения соседних полотен.

При укладке отрезов особое внимание уделяют температурным швам. Для этого стыки уложенных полос проклеивают односторонним строительным или металлизированным скотчем

Если в роли подложки применяется пробковое покрытие, то перед его укладкой необходимо позаботиться о надежной паро- и гидроизоляции

Если в роли подложки применяется пробковое покрытие, то перед его укладкой необходимо позаботиться о надежной паро- и гидроизоляции

Если в роли подложки применяется пробковое покрытие, то перед его укладкой необходимо позаботиться о надежной паро- и гидроизоляции.

Этапом, предшествующим укладке матов, является обустройство пленочной гидроизоляции. После ее укладки по периметру комнаты вдоль нижней части каждой из стен наклеивают полосы демпферной ленты.

На подготовленное основание выстилают маты, скрепляя плиты между собой посредством замковой системы. Чтобы надежно скрепить плиты небольшой толщины и малого веса, применяют клеевой способ и задействуют пластиковые скобы-гарпуны.

Некоторые производители для удобства монтажа в комплекте с матами прикладывают краевые полосы, с помощью которых удобно размечать участки выхода из зоны обогрева

Важный момент:

Выбор оптимального варианта основы для теплоизоляционной подложки зависит от ваших возможностей. Да, хорошая подложка обойдется не дешево. Но она позволит значительно повысить функциональность обустроенной системы водяных полов.

Следующий этап — укладка труб теплого водяного пола. Расскажем все об их выборе и способах монтажа в отдельной статье.

На чем основан выбор изоляционного материала

Основу для теплого пола составляет так называемый «слоеный пирог» — наборная конструкция, в которой каждый слой выполняет свои определенные функции и задачи. Утепление в этом пироге занимает одно из ведущих мест, поэтому многое зависит от качества изоляционного материала, его состава и структуры. Теплоизоляция должна отвечать любым изменениям условий эксплуатации отопительной коммуникации. Безопасность изолирующего материала является одним из главных факторов, определяющего его выбор.

Вторым по значимости технологическим параметром теплоизоляционных материалов является теплопроводность. Здесь налицо тесная взаимосвязь толщины материала и коэффициента теплопроводности. На предлагаемом рисунке – схеме показаны параметры различных строительных материалов, используемых в бытовой обстановке.

Преимущество синтетических изоляционных материалов и минеральной ваты заключается в том, что при небольшой толщине, они обладают хорошей теплопроводностью. Когда речь идет о монтаже теплых полов на межэтажных перекрытиях или в деревянных строениях, малая ширина теплоизоляционных материалов и их  незначительный вес играют определяющую роль.

Поэтому на основании приведенных данных несложно сделать следующий вывод. Теплоизоляция для теплых водяных полов создается из материалов, обладающих следующими характеристиками:

• низкий коэффициент теплопроводности;
• огнеупорность;
• влагостойкость;
• звукоизоляция;
• технологическая совместимость с другими материалами.

Толщина изоляции определяется фактурой и структурой материала. Свой выбор при покупке изоляционных материалов ориентируйтесь на приведенные параметры. Цена в данном случае не играет особой роли. Сегодня все материалы, предлагаемые в торговой сети, имеют примерно одинаковую стоимость. В общем контексте расходов на оборудование теплых полов, цена теплоизоляции не является критичной.

Какой толщины должна быть теплоизоляция?

В торговой сети предлагаются материалы определенной стандартной толщины. Какая необходима толщина теплоизоляции в вашем случае, определяется условиями проекта отопительной системы. Уложенный слой теплоизоляции в случае использования экструдированного пенополистирола на первом этаже должен быть не менее 100-115 мм. При отсутствии пенополистирола нужной толщины, укладку теплоизоляции осуществляются в два слоя (50 + 50 мм).

Для укладки водяных полов на бетонное перекрытие второго этажа, вам потребуется теплоизоляционный слой гораздо меньшей толщины, 25-35 мм. О плотности пенопласта мы уже говорили ранее. Оптимальная плотность для теплоизоляционного пенопласта должна составлять 38-45 кг/м3.

Сомнения по выбору утеплителя

Для снятия всех сомнений по выбору утеплителя для теплого пола рассмотрим финансовую сторону вопроса. Для этого проведём расчет тёплого пола помещения 50 кв.м. Все монтажники советуют 2 см плиту с покрытием и бобышками стоимостью 600 рублей за квадрат. Всего расходы по такому утеплителю около 30000 руб. Если добавить еще 4см гладких плит с четвертью, то это обойдётся в 150 рублей за квадратный метр и всего это будет 7500 рублей. Об этой сумме «экономии» и ведётся речь. Это всего плюс 25% к стоимости, но посчитаем, какой конечный результат получим. Произведем расчёты в программе по тёплым полам по двум помещениям:

• Помещение 1 — правильный вариант выбора теплоизоляции.
• Помещение 2 — стандартный вариант утеплителя.

Помещение 2

Начнём с него. Задаём стандартный тип перекрытия под неотапливаемыми подвалами, шаг трубы 20 см, температуру в помещении +20 °С, слои над трубами и слои под трубами с утеплителем в 2см. Температура теплоносителя +40 °С. После вычисления программа выдаёт стандартные нормативные данные, кроме теплового потока вниз, который равен 58 Вт/кв.м., что сопоставимо с потоком вверх. Можно сделать вывод, что при таком варианте отапливается нижняя плита перекрытия.

Помещение 1

Задаём все те же данные, только в слоях под трубами предусматриваем дополнительную теплоизоляцию пола пенополистирол 35 плотности толщиной 40 мм. После расчёта программа выдаёт результат с повышенным тепловым поток вверх и сниженным в три раза до 18 Вт/кв.м. потоком вниз. И это даст реальную экономию в деньгах.

На расчётном помещении в 50 квадратов мы теряем 2 кВт! Если перевести это в деньги при отоплении газом по среднероссийским ценам за голубое топливо, то получится 2268 руб. в год. Простой срок окупаемости дополнительных затрат на более эффективный утеплитель равен 3,3 года.
