Датчики температуры для отопления: назначение, виды, инструкции по установке

Реле на DIN-рейку

Модули, собираемые на DIN-рейку, теперь окончательно вытеснили старый щитовой монтаж оборудования в шкафах, очень неудобный для обслуживания и ремонта. Защелкивание на рейку занимает секунды. Провода прокладываются в кабельных лотках в пределах шкафа и зажимаются винтовыми клеммами в точках подключения при их полной доступности для монтажа и освещенности.

Таким способом собирается электротехническое оборудование промышленного, коммунального и бытового назначения. Не составляют исключение и термореле, которые тоже выпускают в корпусе под крепление на DIN-рейку.

Термореле в корпусе для DIN-рейки

При установке в шкаф или бокс исчезает необходимость портить стены и внешний вид помещений. Датчики реле выводятся в контролируемую зону, а сами реле стоят с остальным оборудованием в шкафу.

Особенности эксплуатации

При эксплуатации термодатчиков необходимо следовать следующим правилам:

чувствительный элемент должен иметь максимальный контакт со средой для теплообмена, обслуживание и калибровку нужно проводить в соответствии с рекомендациями производителей, важно исключать негативные внешние влияния, которые могут отразиться на результатах измерений. Термодатчики для котлов достаточно легко подобрать и относительно просто установить и подключить

Для этого важно соблюдать инструкцию по подключению и выполнять последовательно все этапы монтажа

Термодатчики для котлов достаточно легко подобрать и относительно просто установить и подключить

Для этого важно соблюдать инструкцию по подключению и выполнять последовательно все этапы монтажа

Цель установки и принцип работы

Грамотно подобранные и правильно отрегулированные термостатические вентили помогают экономить средства на оплату энергоносителей и поддерживать комфортную температуру в помещении. Подобными устройствами можно оснастить современные котлы. Но в этом случае будет меняться, обогрев одновременно всех помещений.

В отличие от датчиков на котлах, терморегуляторы позволяют установить необходимый уровень прогрева батарей для каждой комнаты. Такой механизм незаменим для централизованных систем.

Термостатический клапан регулирует количество поступающего в батарею теплоносителя в зависимости от температуры окружающего воздуха. Механизм работает на понижение температурных показателей, но повышать их не способен. Ограничение нагрева происходит автоматически, достаточно отрегулировать механизм после установки.

Принцип работы термостатического клапана

Первые термостаты для радиаторов, призванные поддерживать постоянную температуру в помещении, были изобретены еще в далеком 1943 году фирмой DANFOSS, ей же принадлежит первенство на рынке по производству и продаже подобных устройств. По этой причине наша статья будет опираться на материалы и рекомендации компании DANFOSS, чей многолетний опыт не подлежит сомнению.

За прошедшие с момента изобретения годы терморегуляторы для радиаторов видоизменились и стали такими, какими мы их знаем. Конструктивно они состоят из двух основных элементов: клапана и термоголовки, соединяющихся между собой фиксирующим механизмом. Назначение термоголовки – воспринимать температуру окружающей среды и для ее регулирования воздействовать на исполнительный механизм – клапан, он и перекрывает поток теплоносителя, поступающего в отопительный прибор.

Такой метод регулирования называется количественным, поскольку устройство влияет на расход проходящего в радиатор теплоносителя. Существует и другой метод – качественный, с его помощью меняется температура воды в системе. Это осуществляет регулятор температуры (смесительный узел), устанавливаемый в котельной или тепловом пункте.

Чтобы понять принцип работы термоголовки, предлагается изучить схему прибора, изображенного в разрезе:

Внутри корпуса элемента расположен сильфон, заполненный термочувствительной средой. Она бывает двух видов:

Жидкостные сильфоны проще в изготовлении, но проигрывают газовым по быстродействию, поэтому последние получили очень широкое распространение. Итак, при повышении температуры воздуха вещество в замкнутом пространстве расширяется, сильфон растягивается и нажимает на шток клапана. Тот, в свою очередь, перемещает вниз специальный конус, уменьшающий проходное сечение клапана. В результате расход теплоносителя уменьшается. При охлаждении окружающего воздуха все происходит в обратном порядке, количество протекающей воды растет до максимума, это и есть принцип работы терморегулятора.

Как происходит взаимодействие датчика с котлом

В зависимости от модели котла, существует 2 способа взаимодействия: напрямую и через комнатный термостат.

Подключить датчик температуры напрямую можно лишь к моделям котлов с наличием такой возможности (соответствующая автоматика и клеммная колодка/разъем на котле), о такой возможности сообщается в технических характеристиках модели.

Например, возможность подключения термодатчиков имеют такие модели, как: линейка Baxi ECO Four, линейка Baxi LUNA-3, Buderus Logamax U072, Viessmann Vitopend 100-W и большинство других современных моделей газовых котлов.

Подключение внешнего управления напрямую поддерживают и электрические, а также твердотопливные котлы.

Если котел имеет простую малофункциональную автоматику, внешний датчик лучше подключить через электронный комнатный термостат с возможностью программирования.

Программирование работы котла позволяет задать шаблон работы системы отопления, например, снизив температуру до 15 градусов на рабочее время, когда хозяев нет дома, что позволит существенно сэкономить на отоплении, вне зависимости от вида используемого топлива.

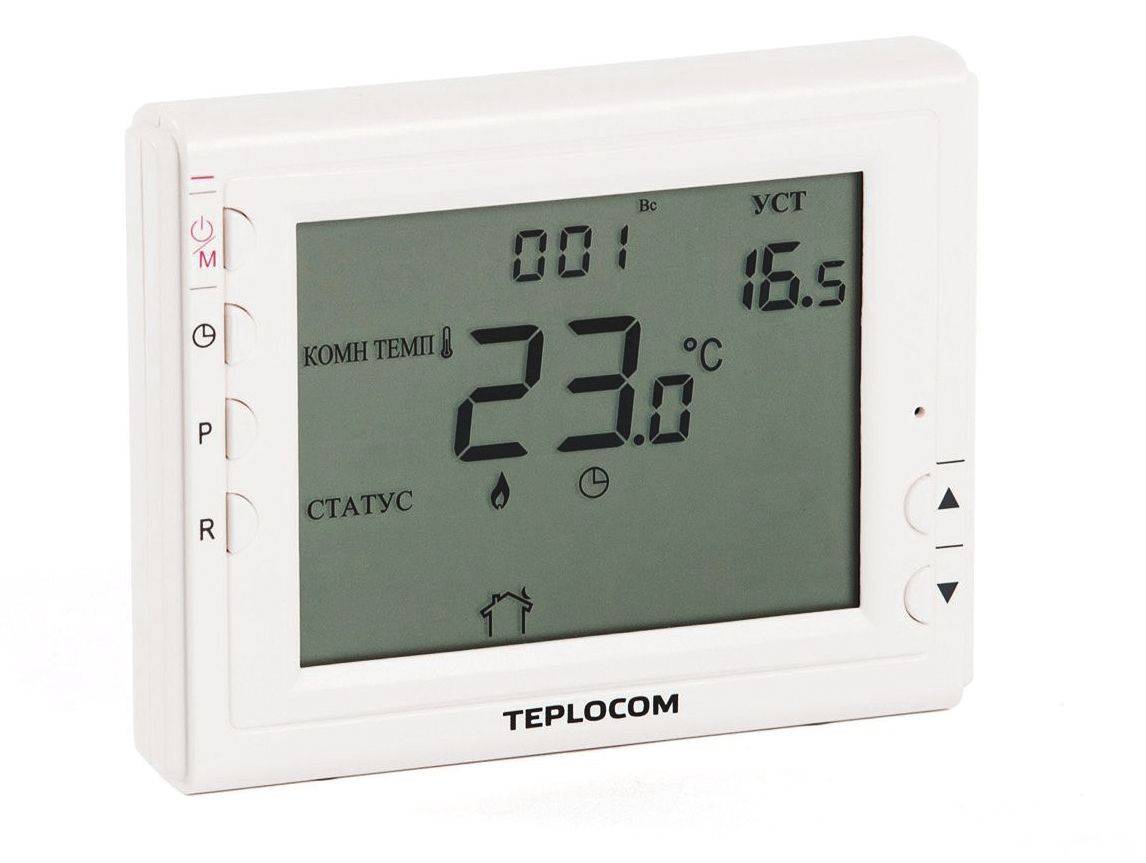

Пример комнатного программируемого термостата (модель – Teplocom TS-Prog-2AA8A).

Комнатный термостат уже имеет встроенный датчик температуры, измеряющий температуру в помещении, в котором он установлен. Чтобы реализовать погодозависимое управление, необходимо докупить универсальный уличный датчик температуры.

Терморегуляторы, уже имеющие в комплекте датчик уличной температуры, продаются крайне редко. Однако зачастую в комплекте поставки имеется термодатчик для теплых полов.

Термостатические регулирующие клапаны

Термостатический клапан простое решение задачи получения теплоносителя заданной температуры за счёт осуществления подмеса более холодной воды к более тёплой. Вид трехходового клапана представлен ниже:

Трехходовой клапан

Схема включения трехходового клапана в систему отопления:

Схема включения трехходового клапана в систему отопления

Схема обвязки твердотопливного котла с применением термостатического трехходового клапана:

Схема обвязки твердотопливного котла с применением термостатического трехходового клапана

Термостатический клапан радиатора позволяет контролировать температуру в комнате путём изменения потока горячей воды через радиатор. Они регулируют поток горячей воды через радиатор, но не управляют котлом. Такие устройства должны быть установлены, чтобы настраивать температуру, которая нужна в каждой отдельной комнате.

Эта идея должна рассматриваться как дополнение к установке терморегулирования. Также подобные устройства нуждаются в периодической переналадке и регулярной проверке работоспособности (каждые полгода во время смены режимов работы).

Визуальный контроль температуры

Для контроля температуры теплоносителя, температуры внутри и снаружи отапливаемого помещения предназначены термодатчики различных типов. Для визуального контроля большинство комнатных термостатов снабжены дисплеями, на которые выводится текущее значение температуры в помещении. В приборах измерения температуры, которые установлены на котлах, также предусмотрена возможность визуального контроля.

Для систем отопления применяются такие виды термометров:

• Жидкостные термометры. Применяются для контроля и измерения температуры как внутри помещений, так и снаружи зданий.
• Накладные термометры с биметаллической спиралью. Термометры такого типа имеют низкую точность, но они широко используются как термометр для котла отопления для открытых систем. Он обычно крепится на теплообменники и показывает температуру воды.
• Термоэлектрические термометры. Их действие основано на свойствах термопары — вырабатывать ЭДС пропорционально температуре нагрева. Термометры такого типа применяются в современных высокотехнологичных котлах для закрытых систем отопления. В простых энергонезависимых котлах термопара управляет электромагнитным клапаном подачи газа на основную горелку после нагрева ее пламенем запальника.

Датчики давления как дополнение к термометрам

В схеме системы отопления с принудительной циркуляцией датчики давления отображают уровень расширения носителя тепла от нагревания. По этой причине специалисты рекомендуют устанавливать измерители давления в систему отопления совместно с термометрами.

Внешний вид пружинного манометра

Датчики давления бывают двух видов: пружинные и электроконтактные.

Пружинные. Роль чувствительного элемента исполняет трубка круглого или овального сечения. При подаче носителя тепла она смещается, и от этого стрелка на циферблате приходит в движение.

Видимые преимущества датчиков данного типа – высокая надежность работы и разумная цена.

Для монтажа датчика данного типа особых навыков не требуется.

Видео расскажет о работе датчика минимального давления:

Электроконтактные. Модернизированная версия датчиков пружинного типа. Кроме стрелки, которая указывает основные показания, присутствуют две дополнительные, их выставляют на нижний и верхний предел давления. Когда стрелка показаний достигает одной из дополнительных, происходит замыкание контакта, и затем на управляющее устройство отправляется электрический сигнал. Приборы данного типа целесообразно устанавливать лишь в автономных системах больших объектов.

Электроконтактный датчик давления

Как видим, среди приборов контроля работы системы отопления есть выбор, который зависит о целого ряда факторов, таких как место монтажа, рабочий диапазон, точность определения температуры или давления носителя тепла. Помните: правильно подобранный прибор позволит точно контролировать работу отопительной системы, обеспечит долговечность ее работы.

Монтаж

Осуществляя установку датчика теплого пола, обязательно соблюдайте все правила безопасности.

Специалисты рекомендуют устанавливать устройство на высоте — 1,7 м.

Монтаж датчика тёплого пола

Последовательность установки датчика тёплого пола:

1. В перегородке стены нужно сделать небольшое отверстие, глубины должно хватать для установки монтажной коробки.
2. В стяжке пола надо пробить штробу, чтобы можно было уложить кабели и сигнальные проводы.
3. От посадочного места вверх и до распределительного щита нужно пробить канал для входных проводов.
4. Сигнальные провода и силовой кабель помещаются в пластмассовый защитный шланг: его диаметра должно хватать, чтобы в случае необходимости прибор можно было достать. Изгиб трубы (от 5 см).
5. Датчик температуры должен быть расположен на одинаковом расстоянии от всех тепловых элементов и не ближе 50 см от стеновой перегородки.

Про кабельный тёплый пол можно прочитать тут.

Подключение температурного датчика на радиатор

Датчик не следует устанавливать на все нагревательные приборы

Важно соблюдать правила, которые гласят: датчик температуры на батарею устанавливается в том случае, если его суммарная мощность равна 50% и больше от всех, находящихся в помещении

Таким образом, когда в комнате есть два отопителя, то термостат следует установить лишь на один из них, чья мощность больше. Первая часть прибора – клапан – должен быть установлен на подводящий подающий трубопровод, в том месте, где радиатор подключается к отопительной системе. Если его необходимо врезать в собранную систему, то подводка подачи должна быть демонтирована. Это может доставить некоторые сложности, особенно при подключении к стальным трубам.

Для этого следует использовать инструмент для раскроя труб. Как только датчик будет установлен, термоголовка должна монтироваться без инструмента

Важно совместить метки на корпусе и зафиксировать головку плавным нажатием

Существующие виды

Классификация по способу измерения температуры

• термопары – самые первые и высокоточные датчики, но точность их показаний довольно трудно снять и интерпретировать в программу автоматики. Их действие основано на взаимодействии двух разных металлов, спаянных между собой. При их нагревании возникает слабый электрический ток;
• терморезисторы – более простые в интерпретации и точные датчики, действие которых основано на увеличении сопротивления термочувствительных материалов при росте температуры внешней среды;
• манометрические датчики – их действие основано на расширении термочувствительной жидкости или газа при нагреве, что в создает определенное давление в закрытом объеме;
• цифровые – это современные сенсоры (цифровые термометры), работающие по принципу вычисления и преобразования. Отличаются высокой точностью (до 0,5°C) и большим диапазоном измеряемых температур (от -55°C). Известные примеры – DS18B20, LM75A.

Установленный на стену уличный датчик температуры в защитном корпусе.

Классификация по способу размещения

• накладные – прикладываются к трубам, радиаторами или системе водяных теплых полов;
• погружные – погружаются в теплоноситель, например, опять таки, в системе водяных теплых полов;
• комнатные – слабозащищенные от внешних воздействий, имеющие небольшой диапазон измеряемых температур поэтому предназначенные для измерения воздуха исключительно в помещении;
• уличные – устойчивые к несильным механическим воздействиям и влаге, часто дополнительно защищенные корпусом, имеют более высокий диапазон измеряемых температур.

Правила установки

Терморегуляторы устанавливают на входе или выходе из радиатора. Установка стандартная – на льняную подмотку или ФУМ-ленту. Сам процесс также стандартный. На терморегуляторе есть резьба, под которую подбирают соответствующие фитинги. Либо на металлической трубе метчиками проводят нарезку внутренней резьбы.

При выборе места монтажа учитывают следующее:

1. Рекомендуемую высоту. Этот пункт указан в технической документации к прибору. Каждое устройство проходит на заводе калибровку под контроль температуры на определенной высоте. Как правило, это верхний коллектор радиатора, примерно 60-80 см.

2. Если на радиаторах только нижнее седельное подключение, есть три варианта: искать устройство с возможностью установки внизу, поставить модель с выносным датчиком или перенастроить термоголовку. Процедура несложная, описание должно быть в паспорте. Нужно будет иметь термометр и покрутить в определенные моменты головку в одну, потом в другую сторону.

   Какой термостат стоит на Вашем радиаторе отопления?

   МеханическийЭлектронный

3. Важный момент, о котором должны помнить те, кто хочет поставить терморегулятор для радиатора отопления в многоквартирных домах. Если у вас однотрубная разводка, их можно установить только при наличии байпаса — участка трубы, который стоит перед батареей и соединяет две трубы между собой. Если у вас похожая разводка (трубы справа может не быть) наличие байпаса обязательно. Терморегулятор ставить ставят сразу за радиатором В противном случае вы регулировать будете весь стояк, а это не понравится соседям. За подобное нарушение могут выписать очень даже солидный штраф. Потому, лучше поставить байпас.

4. В двухэтажных постройках рекомендуемое расположение терморегулятора на вторых этажах. Именно туда устремлен теплый воздух, а первый этаж неизменно получается холоднее.

5. Термостаты с датчиками монтируют комнатах, где движение воздуха не затруднено. Индикатор ставят строго по горизонтали, чтобы он показывал достоверную картину. Следует учитывать при монтаже, что клапаны термостатов с одного края оснащены внешней резьбой, а с другого – ориентированной внутрь.
6. Не допускается размещение автоматических термостатов за драпировкой из плотной ткани либо за декоративным экраном. Если сделать именно так, система станет измерять, нагрев внутри появившейся полости, а не в самой комнате. Решением проблемы становится либо применение дистанционного датчика, либо размещение регулятора на горизонтальных участках системы, максимально близко от входа в радиатор.

Если система отопления не создается с нуля, перед установкой терморегулятора из нее следует до начала монтажных работ слить всю воду. Когда отопительный сезон оканчивается, терморегулятор открывают, чтобы избежать накопления осадка внутри механизма.

Подключение

Обычно датчики для определения температуры располагаются в корпусе термостата. Поэтому при рассмотрении  подключения термодатчика, в большинстве случаев имеется  в виду термостат, а не отдельный датчик.

Наружного

Наружное устройство прикрепляется на стену с северной или северо-восточной стороны здания. Электрическое соединение осуществляется 2-х жильным медным проводом сечением 0,75 мм² длиной ≤ 30 м, возможна установка беспроводного устройства. Одна сторона провода подключается к контактам датчика, другая соединяется с 2-мя клеммами электронной платы, между которыми прикручена перемычка ТА. Перед подключением перемычку следует снять.

Комнатного

Комнатный чувствительный элемент устанавливается в самой холодной или угловой комнате строения, где обычно находятся домочадцы, чтобы избежать подачи ложных сигналов. Напряжение, выходящее из электронной платы на терморезистор, не превышает 24 В. Поэтому возможна прокладка к котлу слаботочным кабелем сечением 0,2–0,35 мм², если длина провода не превышает нескольких метров. Подключение производится аналогично подсоединению  с наружного датчика.

Для газового котла

На колодке термостата с датчиком температуры следует отыскать контакты с маркировкой COM (общий) и NO (нормально открытый) и подсоединить к ним две жилы с одной стороны кабеля.  По схеме соединения теплоагрегата на плате управления отыскать 2 клеммы с перемычкой  из отрезка провода для подключения термостата. Снять перемычку и соединить свободные контакты с 2 жилами с обратной стороны кабеля.

Водяного термодатчика

Аналогичным способом подсоединяется к клеммам котла кабель водяного пола, с обратной стороны крепится малоформатное устройство. Водяной термодатчик  размещается в полу на равном расстоянии от труб с теплоносителем, отступ от ближайшей стены составляет 0,5 метра.

Автоматическое отопление дома как часть общей схемы

Система «умного» отопления, устроенная по принципам, описанным в статье способна работать как сама по себе, так и как составная часть общей «интеллектуальной» сети дома, совместно с другими системами.

Подобная схема организации систем умного дома не имеет центрального управляющего контроллера. Подробнее о различных видах организации управляющих систем написано в статье → «Умный дом на даче своими руками».

Рекомендую: Отопительные системы на пеллетах

Вместе с тем часть устройств возможности, которых использованы не на все сто процентов, могут быть использованы и в других схемах умного дома. Тот же GSM модуль, способен не только принимать звонки телефона, но и посылать отчеты о ситуации в доме, например, сигнализировать о затоплении или начинающемся пожаре. Но об этом мы поговорим в других статьях. Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

Устройство и принцип работы

Нагревательные котлы могут быть дополнены термодатчиками как внутреннего, так и наружного исполнения (выносные).

Встроенные отвечают за регулировку нагревательной установки в зависимости от температуры жидкости внутри системы отопления.

Внешние помогают откорректировать работу нагревательной установки в соответствии с показаниями или комнатной, или уличной температуры. Совместное использование пары таких датчиков дают возможность более точно отрегулировать работу котельной установки, а значит, есть экономия энергоресурсов при изменении погодных условий.

Работа приборов состоит из постоянного измерения процессов:

• сопротивление;
• давление;
• тепловое расширение.

Которые пребывают в прямой связи от температуры наполнителя отопительной системы.

Автоматические термостаты работают, согласно заложенной в них программе, управляя работой отопительных приборов.

Механические контроллеры при воздействии высоких температур способны изменять свою теплопроводность, замыкая/размыкая соединения соответствующих клапанов.

Все термодатчики помещены в специальный, небольших размеров, блок-корпус с монтажом напрямую в конструкцию отопления.

Полученные результаты могут передаваться по беспроводному каналу связи, такому как WI-Fi, или передаваться по проводам.

Управляться термодатчиками могут как электрические, так и твердотопливные котлы.

Функция программирования с помощью теплового реле в паре с термодатчиками позволяют автоматизировать процедуру регулировки нагревательной системы. К тому же это дает возможность значительно снизить денежные траты на отопление.

Вообще вся конструкция может быть оснащена тремя устройствами слежения за температурой:

1. Комнатным.
2. Уличным.
3. Для водяных систем теплых полов.

Как происходит взаимодействие датчика с котлом

В зависимости от модели котла, существует 2 способа взаимодействия: напрямую и через комнатный термостат.

Подключить датчик температуры напрямую можно лишь к моделям котлов с наличием такой возможности (соответствующая автоматика и клеммная колодка/разъем на котле), о такой возможности сообщается в технических характеристиках модели. Например, возможность подключения термодатчиков имеют такие модели, как: линейка Baxi ECO Four, линейка Baxi LUNA-3, Buderus Logamax U072, Viessmann Vitopend 100-W и большинство других современных моделей газовых котлов.

Если котел имеет простую малофункциональную автоматику, внешний датчик лучше подключить через электронный комнатный термостат с возможностью программирования. Программирование работы котла позволяет задать шаблон работы системы отопления, например, снизив температуру до 15 градусов на рабочее время, когда хозяев нет дома, что позволит существенно сэкономить на отоплении, вне зависимости от вида используемого топлива. Стоимость хорошего термостата порядка 1 500-3 000 руб., но окупается он, при грамотном использовании, за несколько месяцев эксплуатации.

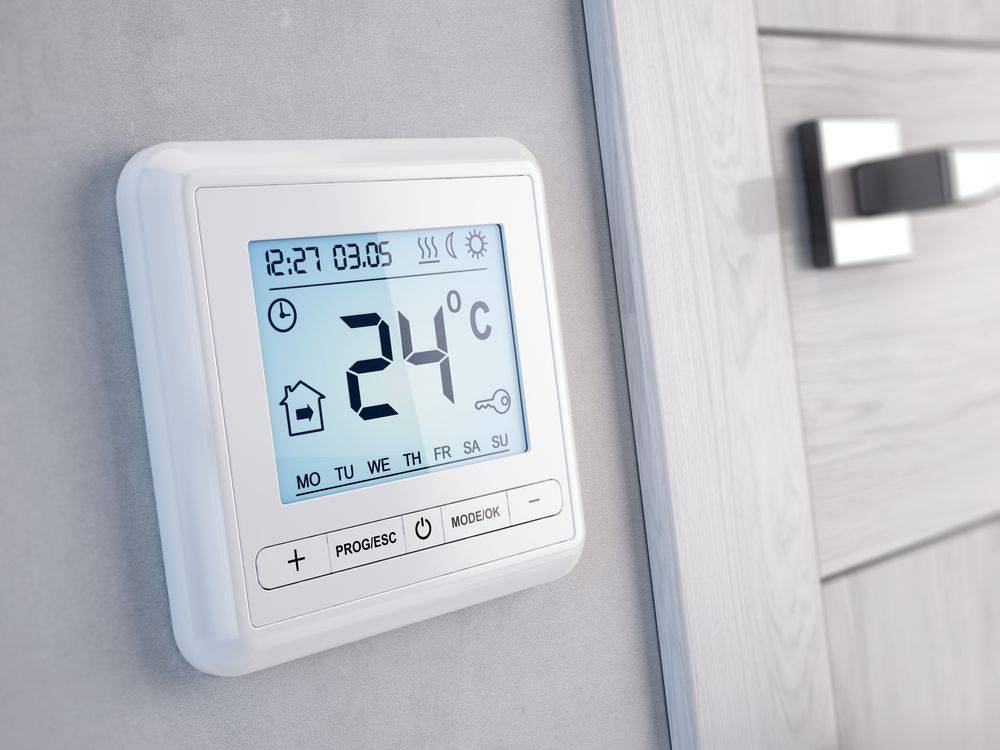

Пример комнатного программируемого термостата (модель – Teplocom TS-Prog-2AA8A).

Комнатный термостат уже имеет встроенный датчик температуры, измеряющий температуру в помещении, в котором он установлен. Чтобы реализовать погодозависимое управление, необходимо докупить универсальный уличный датчик температуры. Терморегуляторы, уже имеющие в комплекте датчик уличной температуры, продаются крайне редко. Однако зачастую в комплекте поставки имеется термодатчик для теплых полов.

Место для установки термостата

На функционирование регулятора влияют такие обстоятельства:

• наличие прямых солнечных лучей;
• циркуляция воздуха в комнате;
• температурный режим вне здания;
• посторонние источники холода или тепла в комнате.

В частных строения термостаты, прежде всего, устанавливаются на верхних этажах, поскольку разогретый воздух идет к верху и температурная разница на верхних и нижних уровнях дома сильно разнится. Регуляторы нужно ставить по горизонтали труб, неподалеку от точки ввода в обогревательный прибор.

В частном доме рациональнее всего ставить панельные батареи малой емкости и оснащать их термостатами, быстро откликающимися на манипуляции термостатическими клапанами. Однако при этом нужно избегать радиаторов, прикрытых занавесками, декоративными покрытиями или решетками, а также другими предметами. В противном случае будет нарушена возможность правильной оценки температурного режима в помещении. Эту рекомендацию можно обойти, если установить дистанционный датчик, находящийся от клапана на расстоянии 2-7 метров, что позволит контролировать температуру возле местонахождения контролирующего устройства.

Обратите внимание! В многоквартирных домах монтаж терморегулятора нужно начинать там, где колебания температур особенно ощутимы: кухня, главная комната, помещения, подверженные прямым солнечным лучам

Изменение настроек терморегулятора

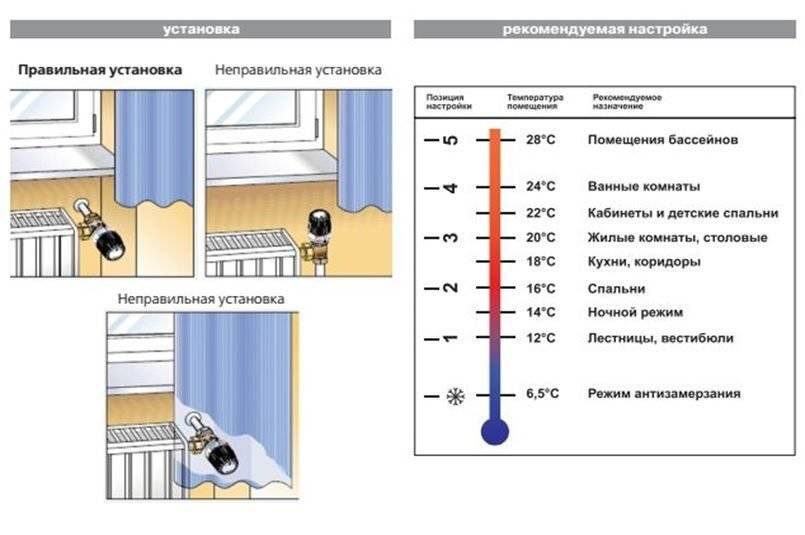

Режимы терморегулятора для радиатора

Режимы терморегулятора ( цифры на термоголовке):

• Снежинка — режим антизамерзания ( 6,5 ˚C);
• 1 — лестницы, вестибюли (12 ˚C);
• 2 — спальни (16 ˚C) , ночной режим (14 ˚C);
• 3 — жилые комнаты, столовые (20 ˚C), кухня, коридор (18 ˚C);
• 4 — ванные комнаты (24 ˚C), кабинеты и детские спальни (22 ˚C)
• 5 — помещения бассейнов (28 ˚C).

Технически внутри этого элемента системы отопления не предусматриваются детали, которые требуют изменения положения. Настройка заключается в определении температуры, при которой находиться в помещении становится комфортно, и дальнейшее смещение ручки регулятора. Для этого нужно выполнить несложные манипуляции:

1. Система отопления должна работать.
2. Термометр следует расположить там, где желательно точнее измерить параметры воздуха. Причем двери в помещение должны быть закрыты.
3. Терморегулятор поворачивают влево – это означает, что отверстие для теплоносителя открыто, батарея горячая.
4. Когда в комнате станет некомфортно – слишком жарко, регулятор поворачивают вправо. Батарея начнет остывать.
5. Как только появилось ощущение комфорта, нужно поворачивать регулятор, но делать это следует медленно, прислушиваясь. Как только появился шум, а батарея снова начала нагреваться, нужно заменить, на каком значении в этот момент стоял указатель прибора. Именно такую настройку выполняют, когда ощущается прохлада в помещении и нужно повысить температуру воздуха до комфортного уровня.

https://www.youtube.com/watch?v=AInqeiTP-KQ

Установка и настройка терморегулятора не представляет особой сложности. Это можно делать самостоятельно, не привлекая специалистов.

Типы термоголовок

1. С внутренним термоэлементом.
2. С выносным температурным датчиком.
3. С внешним регулятором.
4. Электронные (программируемые).
5. Антивандальные.

Обычный терморегулятор для радиаторов отопления с внутренним датчиком принимается к установке, если есть возможность расположить его ось горизонтально, чтобы воздух помещения свободно омывал корпус прибора, как показано на рисунке:

Если горизонтальный монтаж головки невозможен, то лучше приобрести к ней выносной датчик температуры в комплекте с капиллярной трубкой длиной 2 м. Именно на таком расстоянии от радиатора можно расположить данное устройство, прикрепив его к стене:

Помимо вертикального монтажа для покупки выносного датчика бывают и другие объективные причины:

• радиаторы отопления с регулятором температуры находятся за плотными шторами;
• в непосредственной близости от термоголовки проходят трубы с горячей водой либо присутствует другой источник тепла;
• батарея стоит под широким подоконником;
• внутренний термоэлемент попадает в зону сквозняка.

В комнатах с высокими требованиями к интерьеру батареи зачастую прячут под декоративными экранами из различных материалов. В таких случаях попавший под кожух терморегулятор регистрирует температуру скапливающегося в верхней зоне горячего воздуха и может целиком перекрыть теплоноситель. Мало того, полностью закрыт доступ к управлению головкой. В этой ситуации выбор следует сделать в пользу выносного регулятора, совмещенного с датчиком. Варианты его размещения показаны на рисунке:

Электронные термостаты с дисплеем также бывают двух видов: со встроенным и съемным блоком управления. Последний отличается тем, чтоб электронный блок отсоединяется от термоголовки, после чего она продолжает функционировать в обычном режиме. Назначение подобных устройств — регулировка температуры в помещении по времени суток в соответствии с программой. Это позволяет снижать отопительную мощность в рабочее время, когда дома никого нет и в прочих подобных случаях, что приводит к дополнительной экономии энергоресурсов.

Как выбрать внешний датчик температуры для котла отопления

Датчики температуры, используемые в котлах, могут быть внутренними и дополнительными внешними (выносными). Внутренние регулируют работу котла в зависимости от температуры теплоносителя, что подразумевает не самый точный способ измерения и наличие инертности.

Внешние температурные датчики передают информацию о температуре воздуха в помещении или на улице, что позволяет совершенно точно регулировать мощность котлоагрегата, стабильно поддерживать заданный уровень температуры даже при постоянных резких изменениях погодных условий.

Стоимость наружных датчиков в пределах 1 300-2 500 рублей, подключить и настроить их работу можно самостоятельно.

Датчики давления для отопления

Датчик давления для отопления

Датчики давления в системе отопления в обязательном порядке должны быть предусмотрены в схеме с принудительной циркуляцией. Фактически они отображают степень расширения теплоносителя в результате нагрева. Поэтому специалисты советуют установку датчиков давления в систему отопления вместе с термометрами.

Главным показателем для манометров являются граничные значения давления. В автономной сети частного дома или квартиры нормальный показатель равен от 1,5 до 2,5 МПа. Соответственно максимальное допустимое значение для датчика давления воды в системе отопления должно быть не меньше этих данных. На практике рекомендована установка моделей с верхней границей 6 МПа. Немаловажным фактором является механизм, с помощью которого манометр отображает показания.

Пружинные датчики

Схема пружинного манометра

В качестве чувствительного элемента у датчика давления для отопления выступает специальная трубка. Она может иметь круглое или овальное сечение. Под воздействием напора теплоносителя происходит ее смещение, в результате чего на циферблате стрелка движется.

Преимуществом приборов такого типа является надежность и доступная стоимость. Время эксплуатации зависит от частоты воздействия на чувствительный элемент, а также превышения максимально допустимого давления. Кроме этого к пружинным датчикам давления в системе отопления предъявляются следующие требования:

• Недопустимы отклонения от значения погрешности. Если при отсутствии давления стрелка находится не на нулевой отметки – прибор экспортировать нельзя;
• Класс точности для бытовых манометров должен быть не менее 2,5;
• Во время механического воздействия на прибор возможно смещение чувствительного элемента датчика давления. Тогда изменения в системе отопления не будут фиксироваться, либо погрешность превысит допустимые нормы. Во избежание этого нужно перед началом отопительного сезона выполнять проверку.

Монтаж пружинных датчиков давления воды в отопительную систему прост. Для этого нужно установить его на резьбовое соединение подводящего патрубка. Нельзя использовать ленту ФУМ — только подмотку, рассчитанную на критические значения давления и температуры.

Электроконтактные датчики

Представляют собой усовершенствованную модель пружинного датчика давления. Применяются для отопления с автоматической регулировкой показателей. Помимо основной стрелки в манометре есть 2 дополнительные. Они устанавливаются на максимальное и минимальное значение давления. При достижении одной из них основной стрелки электрический контакт замыкается и на управляющий элемент поступает соответствующий сигнал. Подобные приборы используют в больших автономных системах. Для автономного отопления их монтаж нецелесообразен.

В видеоматериале можно увидеть использование датчика температуры в конструкции солнечного коллектора – одного из видов отопления:

Замена и подключение

Если терморегулятор сломался, то выяснить источник поломки совсем несложно и под силу владельцу отопительной установки:

1. Если вода не нагревается источник болезни кроется как в температурном датчике, так и в термостате. Поломку ТЭНа мы в данном случае не рассматриваем. Условно считаем, что он работает исправно.
2. Термодатчик снимается с бойлера и тестером в режиме «прозвонки» проверяют все провода на наличие обрыва.
3. Если при работающем термостате замеры температуры показывают нулевое значение — однозначно он неисправен. Самостоятельно его не починить, лучше купить новый и заменить.
4. Если терморегулятор в режиме «прозвонки» отзывается на бойлере необходимо установить минимальное значение температуры и вновь провести замеры.
5. Если он исправен то в режиме «нагрев» его контакты должны быть разомкнуты, а сопротивление на входе и выходе вырасти.

Замена термостата на аналогичный расписана подробно в инструкции к отопителю. Если точно такого в продаже нет, подыскивается аналогичный с соответствующими параметрами.

Энергоэффективная система отопления

Не углубляясь в технические дебри, можно сказать, что термоголовка для радиатора – устройство достаточно простое. Важный момент – это установка. Для корректной работы и долгого срока службы необходимо произвести правильный монтаж изделия, строго следовать указаниям в инструкции. Так, на термоголовку не должны попадать солнечные лучи, в противном случае датчик будет постоянно нагреваться, а теплоотдача радиатора автоматически понижаться. В итоге работа прибора будет некорректной.

Термоголовка (терморегулятор) для радиатора способна регулировать температуру в диапазоне – от -6 до +30 °C, при этом с высокой точностью (до 1°C). Принцип работы ее достаточно прост: внутри герметичного цилиндра находится рабочее вещество (газ, жидкость, твердое вещество) с высоким откликом на изменение температуры окружающей среды. Соответственно, если температура в помещении падает ниже заданной пользователем отметки, то термоголовка (терморегулятор) увеличивает объем горячей жидкости в радиаторе. И наоборот.

Как устроен датчик температуры двигателя?

Теперь давайте более детально рассмотрим сам датчик температуры. На самом деле, как вы видите, это очень простой элемент, благодаря чему обеспечивается его надёжность.

С одной стороны прибора находится термочувствительный элемент, термистор, который в зависимости от температуры окружающей его среды (в нашем случае охлаждающей жидкости) меняет своё электрическое сопротивление – чем выше градус, тем сопротивление меньше.

С другой стороны датчика присутствует разъём для подключения проводки, которая идёт к блоку управления. В старых авто, выпускавшихся ещё в докомпьютерную эпоху, термодатчик напрямую подключался к индикатору температуры на приборной панели.

Как выбрать терморегулятор для радиаторов отопления

В странах постсоветского пространства до 40% энергоресурсов уходит на нужды отопления и вентиляции зданий, это в несколько раз больше, чем у продвинутых европейских стран. Вопрос энергосбережения стоит остро, как никогда, особенно на фоне постоянного повышения стоимости энергоносителей. Одним из устройств, позволяющих экономить тепловую энергию в доме, является терморегулятор для батареи, чья установка может уменьшить расход тепла до 20%. Но для этого необходимо правильно подобрать регуляторы к системе отопления и выполнить их монтаж, о чем и будет рассказано в данной статье.
