Балласт для люминесцентных ламп: зачем нужен, как работает, виды + как подобрать

Актуальные электронные модули

Первое место данного типа оборудования, достается товарам от компании Osram. Стоимость продукции данной марки, будет значительно выше стоимости аналогов отечественного или китайского производства. Но модули этой фирмы уступают в цене конкурентам Vossloh-Schwabe или Philips.

Более бюджетный вариант,предлагает фирма Horos. Несмотря на низкие финансовые затраты, данные балласты демонстрируют хороший уровень КПД высокую степень рабочей эффективности.

Сравнительно молодая компания Feron уже успела положительно зарекомендовать себя среди множества постоянных потребителей

Важно отметить грамотное соотношение доступной цены и высокого качества изделий. В их комплектацию входит: надежный предохранитель, защищающий от внезапных перепадов напряжения и различных помех, исключается светомерцание и экономия энергозатрат до 30%

Классическая схема c использованием электромагнитного балласта

Совокупность дросселя и стартера также называют электромагнитным балластом. Схематически такой вид подключения можно представить в виде нижерасположенного рисунка.

Для увеличения коэффициента полезного действия,a также уменьшения реактивных нагрузок в схему вводятся два конденсатора – они обозначены С1 и С2.

  • Обозначение LL1- дроссель, иногда его называют балластником.
  • Обозначение Е1 – стартер, как правило он представляет собой небольшую лампочку тлеющего разряда c одним подвижным биметаллическим электродом.

Изначально, до подачи тока эти контакты разомкнуты, поэтому ток в схеме напрямую на лампочку не подается, а нагревает биметаллическую пластину, которая нагреваясь выгибается и замыкает контакт. В результате возрастает ток, нагревающий нити нагрева в люминесцентной лампе, а самом стартере ток уменьшается и электроды размыкаются. В балласте начинается процесс самоиндукции, приводящий к созданию высокого импульса напряжения, обеспечивающего образование заряженных частиц, которые взаимодействуя с люминофором покрытия, обеспечивают возникновение светового излучения.

Такие схемы с использованием балласта имеют ряд достоинств:

  • небольшая стоимость требуемого оборудования;
  • простота в использовании.

К недостаткам таких схем можно отнести:

  • «мерцающий» характер светового излучения;
  • значительный вес и крупные габариты дросселя;
  • долгое зажигание люминесцентной лампы;
  • гудение работающего дросселя;
  • почти 15% потерь энергии.
  • невозможно использовать совместно с устройствами, которые плавно регулируют яркость освещения;
  • на холоде включение значительно замедляется.

Дроссель выбирают строго в соответствии c инструкцией к конкретному виду люминесцентных ламп. Это обеспечит полноценное выполнение им своих функций:

  • ограничивать в требуемых значениях величину тока при замыкании электродов;
  • генерировать достаточное для пробоя газовой среды в колбе лампы напряжение;
  • обеспечивать поддержку горения разряда на стабильном постоянном уровне.

Несоответствие выбора приведет к преждевременному износу ламп. Как правило, дроссели имеют ту же мощность, что и лампа.

Среди наиболее распространенных неисправностей светильников, в которых используют люминесцентные лампы, можно выделить такие:

  • отказ дроселля, внешне это появляется в почернении обмотки, в оплавлении контактов: проверить его работоспособность можно самостоятельно, для этого понадобится омметр – сопротивление исправного балласта составляет порядка сорока Ом, если омметр показывает менее тридцати Ом – дроссель подлежит замене;
  • отказ стартера – в этом случае лампа начинает светиться только по краям, начинается мигание, иногда лампочка стартера светится, нол сам светильник не зажигается, устранить неисправность можно только заменой стартера;
  • иногда все детали схемы исправны, но светильник не включается, как правило, причиной является потеря контактов в ламподержателях: в некачественных светильниках они изготавливаются из некачественных материалов и поэтому плавятся – устранить такую неисправность можно только заменой гнезд ламподержателей;
  • лампа мигает по типу стробоскопа, по краям колбы наблюдается почернение, свечение очень слабое – устранение неисправности замена лампы.

Проверка дросселя и стартера

Чаще всего неисправности возникают в светильниках, использующих пускорегулирующую аппаратуру старого образца. Поэтому нужно хорошо представлять себе, как проверить стартер, дроссель и другие элементы схемы. Основной причиной неисправности может стать дроссель, вызывающий шум и гудение прибора во время работы. Вначале лампа нормально зажигается, а затем начинает темнеть по краям и быстро гаснет. Кроме того, при неисправном дросселе лампа перегревается, внутри трубки возникает заметное мерцание.

Перед проверкой следует демонтировать стартер и замкнуть контакты в патронах светильника с двух сторон. Мультиметр нужно установить в режим замера сопротивления, а его щупы подключаются к контактам патрона. В случае обрыва обмотки дросселя, на дисплее отобразится значение бесконечного сопротивления, а при межвитковом замыкании результат будет примерно возле нуля.

Визуальный осмотр сгоревшего дросселя позволяет обнаружить коричневые пятна. Запах паленого довершает общую картину и указывает на полную неисправность. Такие дроссели уже не подлежат ремонту и полностью меняются на аналогичные модели, исходя из мощности лампы.

Неисправный стартер люминесцентной лампы проявляется в мерцании источника света во время пуска, которая никак не может загореться. Проверить стартер мультиметром возможно лишь вместе со светильником. Иначе, при отсутствии напряжения, его контакты останутся разомкнутыми, и проверка не даст результата. К стартеру последовательно подключается лампочка накаливания на 60 ватт и вся схема включается в сеть 220 В. Если стартер исправен, то лампочка должна загореться.

С помощью тестера можно выполнить и проверку конденсатора. Находясь в цепи в неисправном состоянии, этот элемент понижает КПД осветительного прибора до 40%, тогда как в рабочем состоянии этот показатель составляет 90%. На мультиметре выставляется нужная функция, затем выполняется проверка емкости. Слишком низкий показатель понижает КПД, а слишком высокий – вызывает мерцание лампы. Поэтому емкость конденсатора должна соответствовать мощности лампы.

На что смотреть при выборе

Выбирая балласт для люминесцентной лампы, первоочередно необходимо обращать внимание на такой параметр, как мощность модуля. Она должна полностью совпадать с мощностью осветительного прибора, иначе лампа просто не сможет полноценно функционировать и выдавать светопоток в требуемом режиме

Она должна полностью совпадать с мощностью осветительного прибора, иначе лампа просто не сможет полноценно функционировать и выдавать светопоток в требуемом режиме.

Включать балласт в сеть без нагрузки категорически запрещено. Устройство может сразу же перегореть и придется его ремонтировать либо покупать новое

Правда, такие приборы считаются устаревшим, имеют громоздкие габариты и потребляют дополнительный энергоресурс. Это заметно снижает их привлекательность, даже несмотря на доступную изначальную цену.

Чтобы проверить исправность электронного балласта, пригодится специальный измерительный прибор – карманный осциллограф

Электронные устройства стоят значительно дороже. Особенно этот пункт касается изделий, выпущенных крутыми брендовыми производителями. Но их цена с лихвой компенсируется энергоэкономичностью, практичностью, безупречной сборкой и высоким уровнем общего качества приборов.

Как устроена и работает ЛДС

Конструктивно прибор представляет собой герметичную колбу, заполненную инертным газом и парами ртути. Внутренняя поверхность колбы покрыта люминофором, а в торцы ее впаяны электроды. При подаче напряжения на электроды, между ними возникает тлеющий разряд, создающий невидимое ультрафиолетовое излучение. Это излучение воздействует на люминофор, заставляя его светиться.

Схема люминесцентной лампы

Все это ЛДС, работающие на одном принципе.

Для нормальной работы люминесцентного светильника необходимо выполнить два условия:

  1. Обеспечить начальный пробой межэлектродного промежутка (запуск).
  2. Стабилизировать ток через лампочку, чтобы тлеющий разряд не перешел в дуговой (работа).

Пуск лампы

В обычных условиях питающего напряжения недостаточно для электрического пробоя межэлектродного промежутка, поэтому пуск ЛДС возможет только с помощью дополнительных мер – разогрева электродов для начала термоэлектронной эмиссии или повышения напряжения питания до значений, достаточных для создания разряда.

До недавнего времени преимущественно использовался первый метод, для чего электроды делались (и делаются) в виде спиралей, наподобие тех, что стоят в обычных лампочках накаливания. В момент включения на спирали при помощи автоматических устройств (стартеров) подается напряжение, электроды разогреваются, обеспечивая зажигание светильника. После пуска системы стартер отключается и в процессе дальнейшей работы не участвует.

Стартеры для пуска ЛДС на различные напряжения

Позже начали появляться схемотехнические решения, не разогревающие электроды, а подающие на них повышенное напряжение. После пробоя межэлектродного промежутка напряжение автоматически снижается до номинального, и светильник переходит в рабочий режим. Для того чтобы ЛДС можно было использовать с любыми типами пусковых устройств, все они и по сей день выполняются с электродами в виде спиралей накаливания, имеющих по два вывода.

Поддержание рабочего режима

Если ЛДС напрямую включить в розетку, то начавшийся после поджига тлеющий разряд тут же перейдет в дуговой, поскольку ионизированный межэлектродный промежуток имеет очень малое сопротивление. Чтобы избежать этой ситуации, ток через прибор ограничивается специальными устройствами – балластами. Разделяются балласты на два типа:

  1. Электромагнитные (дроссельные).
  2. Электронные.

Работа электромагнитных пускорегулирующих аппаратов (ЭмПРА) основана на принципе электромагнитной индукции, а сами они представляют собой дроссели – катушки, намотанные на незамкнутом железном сердечнике. Такая конструкция обладает индуктивным сопротивлением переменному току, которое тем больше, чем выше индуктивность катушки. Дроссели различаются по мощности и рабочему напряжению, которые должны равняться мощности и напряжению используемой лампы.

Электромагнитные дроссели (балласты) для ЛДС мощностью 58 (вверху) и 18 Вт.

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Электронные пускорегулирующие аппараты (ЭПРА) выполняют ту же функцию, что и электромагнитные, но ограничивают ток при помощи электронной схемы:

Электронное пускорегулирующее устройство для люминесцентной лампы

Классический вариант подключения через электромагнитный ПРА

Схема подключения для лампы дневного света со стартером и дросселем выглядит так:

Схема подключения люминесцентной лампы к ЭмПРА

Принцип работы схемы с ЭмПРА следующий:

  1. При подаче напряжения ток, через дроссель идёт на первую спираль и на стартер.
  2. Устройство стартера таково, что в холодном состоянии его контакты разомкнуты. При прохождении тока, контакты начинают нагреваться, а затем замыкаются.
  3. После того, как контакты замкнулись, сила тока в цепи сильно вырастает.
  4. От быстрого роста силы тока температура электродов сильно растёт.
  5. Температура стартера падает, его контакты размыкаются.
  6. Из-за самоиндукции, после размыкания контактов стартера, на дросселе происходит резкий скачек напряжения.
  7. Происходит пробой аргоновой среды, испарение ртути, лампа разжигается.
  8. Напряжение в схеме падает, становится ниже, чем требуемое напряжение для замыкания стартера. Его даже можно удалить из схемы – светильник при этом продолжит гореть.

При этом, функции стартера:

  • Запускает лампу;
  • Разрывает цепь, после того, как электроды нагреются, из-за чего происходит пробой газовой среды.

Функции дросселя:

  • Ограничивает ток, когда контакты стартера замкнулись;
  • Увеличивает напряжение, когда стартер размыкается;
  • Поддерживает стабильное напряжение, во время работы.

Схема последовательного подключения двух люминесцентных ламп от одного дросселя

Так как дроссель – самая дорогая деталь, то в светильниках может применяться один дроссель на две лампочки. При этом схема люминесцентного светильника будет выглядеть так:

Схема подключения люминесцентного светильника на две лампы и один дроссель

Перед тем, как начинать подключать лампу дневного света по этой схеме, нужно обратить внимание, что дроссель должен быть предназначен для работы с двумя источниками света. Например, если на нём есть маркировка 2х18, то это значит, что он предназначен для двух источников света по 18 ватт каждый

Последовательность действий:

  • Отключаем питание внешней сети с помощью автоматического выключателя, если светильник подключен к ней;
  • Снимаем плафон, если он установлен;
  • Проверяем отсутствие напряжения при помощи индикатора;
  • Если светильник находится в труднодоступном месте, то его лучше снять на время монтажа;
  • Подключаем параллельно к каждой лампе стартер таким образом, чтобы один из контактов с каждой стороны был к присоединён к контактам стартера;
  • Два свободных контакта источников света соединяем между собой последовательно;
  • Оставшийся контакт одного из источников света подключаем к нулю сети;
  • Контакт другого источника подключаем к выходу дросселя;
  • Дроссель подключаем к фазному проводу внешней сети;
  • Перед тем, как собрать светильник, проверяем надёжность крепления проводов в клеммных колодках;
  • Собираем светильник, проверяем работоспособность.

Фаза через дроссель идёт на электрод первого источника света и на её стартер. На второй электрод первой лампы ток приходит со стартера, и подключается на первую обмотку второй. От второй лампы к цепи подключается ноль. Также в цепи, между фазой и нулём, находится небольшой стабилизирующий конденсатор 0,047 мкФ.

Видео по подключению двух ламп от одного дросселя:

Подключение двух люминесцентных ламп через один дроссель.

Подключение двух люминесцентных ламп от одного дросселя

Схемы подключение люминесцентного светильника без стартера

Одна из альтернативных схем – это схема подключения люминесцентной лампы без стартера. Она подразумевает использование вторичных трансформаторных обмоток. Но для такого подключения подойдут только источники света с маркировкой RS, что означает быстрый запуск.

Схема подключения люминесцентной лампы без стартера

Также, если стартера нет, то из положения можно выйти, использовав обычную кнопку от звонка. Для запуска нужно кратковременно нажать на кнопку.

Схема подключения лампы дневного света от кнопки

Люминесцентные лампы (они же лампы дневного света)

Люминесцентная лампа – это газоразрядный прибор, где источником света выступает разряд между анодом и катодом. Этот разряд, проходя через пары ртути, образует ультрафиолет, который под воздействием люминофора преобразуется в видимое свечение. Люминесцентные лампы пришли на замену малоэффективной лампе накаливания: при меньшем потреблении электроэнергии они создают равное количество света и служат до 70 раз дольше.

Внутри группы люминесцентные лампы делятся на подвиды – общего и специального назначения. Первые используют во внутренних и наружных системах освещения, вторые – в бактерицидных установках для дезинфекции воды, воздуха и поверхностей. Лампы выпускают мощностью от 5 до 80 Вт в колбах различного формата: витые, линейные, кольцевые и прочие. КПД вдвое превосходит показатели ламп накаливания, поскольку на выработку света приборы расходуют 70% получаемой энергии.

За счет низкого нагрева колбы люминесцентная лампа отличается пожарной безопасностью, а сами лампочки можно монтировать даже в светильники с ограничением по рабочей температуре. 20-ваттная люминесцентная лампа заменяет лампу накаливания 100 Вт, создавая равное количество света с улучшенной цветностью. В зависимости от модели, лампы работают от бытовой сети 220 В или подключаются через ПРА для стабилизации напряжения до заданных параметров. Служат от 5 до 70 тысяч часов.

Технические характеристики ламп

Люминесцентные лампы – это всем знакомые о офисному освещению трубчатые линейные лампы, дающие ровный дневной свет. Технически они являются газоразрядными ртутными лампами низкого давления, что накладывает некоторые особенности на условия эксплуатации. Так, они не любят работать в холодной среде, им требуется дополнительное оборудование для запуска и работы (ЭПРА), и они содержат ртуть, а потому требуют специальной утилизации.

Однако преимущества таких ламп перекрывают все их недостатки – они легкие, дешевые, имеют энергоэффективность в 10 раз больше ламп накаливания и такую же, как у светодиодов, и для освещения больших тёплых пространств (офисы и магазины) являются наиболее выгодным источником света.

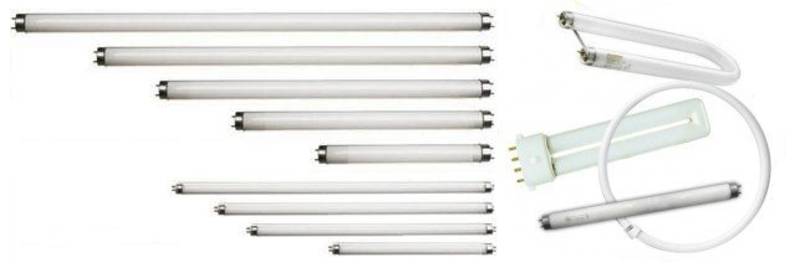

Существует две разновидности – линейные и компактные люминесцентные лампы, которые различают по типу конструкции, цоколя и имеющие разное применение. Линейные виды лампочек выпускают в трех форматах: кольцевидные, U-образные, в виде прямой трубки.

Виды люминесцентных ламп:

Все виды линейных ламп оснащают штырьковым цоколем типа «G», расположенным по обеим сторонам или с одной стороны прибора. Для подключения к сети питания лампы нуждаются в пускорегулирующей аппаратуре, которая отвечает за стабильный запуск и, регулируя параметры напряжения, продлевает эффективный срок их службы. Компактные люминесцентные лампы (КЛЛ) насчитывают больше разновидностей, и в быту имеют более распространённое название – энергосберегающие:

• витые; • грушеобразные; • шаровидные; • по форме лотоса; • лампы-таблетки; • свеча и свеча на ветру.

КЛЛ оснащают двумя типами цоколей – винтовым (Е14, Е27), штырьковым (G23, GX53 и другие). Корпус компактных источников оборудован встроенным дросселем, поэтому их можно подключать напрямую к сети напряжения. То есть изначально их проектировали как прямую замену лампы накаливания – чтобы энергосберегающие лампы можно быть установить в то же место и просто включить. Несмотря на то, что энергосберегающие лампы дл сих пор являются наиболее выгодным источником света для дома, морально они считаются устаревшими, и под натиском производителей светодиодов их выпускается всё меньше и меньше.

Устройство ЭПРА

Электронный пускорегулирующий аппарат (electronic ballast) является сложным электронным устройством. В состав входят:

  • Фильтр помех: необходим для нивелирования влияния помех из электросети и в нее;
  • Выпрямитель: необходим для преобразования переменного тока в постоянный;
  • Опционально: корректор мощности;
  • Сглаживающий фильтр: служит для снижения пульсаций;
  • Инвертор: повышает напряжение до необходимого;
  • Балласт: аналог электро-магнитного дросселя.

В некоторых моделях инвертор может быть дополнен регулятором яркости. Для этого необходим внешний светорегулятор (либо ручной, либо автоматический на базе фоторезистора). Схем разработано очень много. Элементная база ЭПРА для дневных люминесцентных ламп весьма разнообразна: от мощных полевых транзисторов в мостовой схеме при нагрузках в сотни Ватт, до микросхем-драйверов в маломощных светильниках. Но тем не менее алгоритм работы един.

В упрощенном виде для одной лампы дневного света схема выглядит так:

Т.е. схема состоит всего из двух компонентов: люминесцентной лампы и электронного пускателя. С точки зрения электрика это намного проще классической схемы светильника при использовании электромагнитного дросселя и стартера. На клеммы N и L подается сетевое напряжение. Вывод ground – заземление. Для работы ЭПРА подключение заземляющего контакта не является обязательным и служит лишь для безопасной эксплуатации.

Схема подключения для двух ламп – аналогична.

В ней отсутствуют дополнительные элементы, схема дополнена разве что второй лампой, выводы которой подключены напрямую к электронному блоку.

Схемы ЭПРА сложны и состоят из множества электронных компонентов. Человеку без инженерного образования понять схему очень сложно. К тому же не каждый электрик сможет разобраться во внутреннем устройстве.

Один из вариантов принципиальной схемы ЭПРА

Это достаточно простая схема для инженера-электроника. В упрощенном понимании схема работает следующем образом. Выпрямление производится двухполупериодным выпрямителем – диодным мостом. Сглаживание пульсаций выполняется электролитическим конденсатором, рассчитанным на напряжение выше сетевого, так как амплитудное значение синусоиды для сети переменного тока примерно в полтора раза выше сетевого (√2*220В). Остальными процессами управляет микросхема. За подачу напряжения на лампы отвечают полевые транзисторы. Далее преобразователь работает автономно, частота не изменяется.

Знание электроники позволяет создать и схему питания люминесцентной лампы от низковольтных источников. Схема получается достаточно компактна

Самое важно правильно намотать трансформатор

Принципиальная схема питания люминесцентной лампы от низковольтного источника

Сравнение ЭПРА и ЭмПРА устройств

ЭПРА нужно всего половина секунды, чтобы привести лампу в рабочее состояние на полной мощности. Также идет ровный поток света, особенно на аналоговых микросхемах, мерцание исключено. Частота работы аппарата на переменном токе около 50 000 герц. Это значительный показатель, поскольку Электромагнитная аппаратура выдает лишь стандартные 50 герц бытовой сети.

Конечно, наш глаз физически не может уловить 50 импульсов за 1 секунду. Но при длительном пребывании в помещении с таким освещением, особенно при работе с бумажной документацией, глаз быстро утомится. Уровень освещенности, который обеспечивается ЭПРА близок к естественному.

Помимо всего этого, у ламп с ЭПРА срок службы выше в два раза, а в зависимости от производителя может даже и в 4 раза. По опыту использования электронной аппаратуры, могу сказать, что их просто подключить и просты в эксплуатации. Достаточно только заменять лампочки. К тому же если лампочки перегорают в светильниках с электромагнитным устройством, напряжение не отключается, а продолжает поступать к цоколю. Энергопотребление незначительно но продолжается, плюс реактивные потери.

Светильники с ЭПРА также совершенно бесшумны при работе, а в электромагнитных со временем дроссели могут издавать фоновый гул, причиняющий дискомфорт и провоцирую более быструю утомляемость находящимся в помещении.

Безопасность, сфера применения и типы запуска

Также это создает потенциальную опасность, что при замене лампочки вы или электрик можете получить разряд тока, если хотя бы случайно коснетесь цоколя лампы, металлического корпуса (если есть утечка) и так далее. В аналогичной ситуации в ЭПРА сработает автоматика, и автоматически будет заблокирована подача электроэнергии к неисправным элементам цепи. Это то, что касается безопасности.

Ещё одна отличительная особенность и преимущество от ЭмПРа в том, что он может подключаться к источнику постоянного тока, то есть от аккумулятору. Потому оно широко используется в охранных системах и аварийном освещении. То есть сфера применения электронных аппаратов гораздо шире, и они используются даже на важных объектах 1 категории электроснабжения.

По принципу запуска ЭПРА разделяется на — холодный и теплый пуск. Устройство с теплым пуском сперва подает сигнал на электроды лампы для разогрева. При достижении требуемой для запуска температуры, она загорается. На весь процесс уходят миллисекунды. Аппараты теплого пуска служат в 3-4 раза дольше. Поэтому при выборе это тоже неплохо бы запомнить и учесть.

Основные неполадки и способы ремонта

Нет зажигания лампы

Убедитесь, что настенный выключатель в порядке. Выключите переключатель, выньте трубки и вновь вставьте, чтобы убедиться, что они полностью зафиксированы. Если лампа действует прерывисто, это обычно указывает на перегрев балласта.

Проблемы с изоляцией

Возникают, если температура превышает 90С. Изоляция должны быть такой, чтобы обеспечивалась хорошая циркуляция воздуха. Для этого между всеми компонентами светильника и смежными элементами помещения должен быть зазор не менее 7…8 мм.

Концы чернеют

Конец трубки становится черным, если у светильника слишком быстрый цикл переключения или, если неисправен катод. Поэтому лучше оставлять лампы включенными, а не быстро их выключать и снова включать. Каждое переключение вызывает постепенную эрозию электронно-эмиссионных материалов, покрывающих электроды.

Неисправности и ремонт

Сгоревшие детали в схеме часто видно. Как проверить электронный балласт? Чаще всего из строя выходят транзисторы. Перегоревшую деталь можно обнаружить визуально. Когда производится ремонт своими руками, рекомендуется проверить парный с ним транзистор и расположенные рядом резисторы. По ним не всегда видно сгоревшие. Вздутый конденсатор обязательно меняется. Если сгоревших деталей несколько, ремонт балласта не делается.

Иногда после выключения ЭПРА лампа продолжает слабо мерцать. Одной из причин может быть наличие потенциала на входе при отключении нуля. Схему надо проверить и сделать подсоединения своими руками, чтобы выключатель был установлен на фазу. Возможно, что остается заряд на конденсаторе фильтра. Тогда к нему следует подключить параллельно сопротивление для разрядки на 200-300 кОм.

Из-за скачков напряжения в сети часто необходим ремонт светильников с электронным балластом. При неустойчивом электроснабжении лучше применять электромагнитный дроссель.

Компактная лампа (КЛЛ) содержит ЭПРА, встроенный в цоколь. Ремонт ЛЛ низкой цены и качества производится по следующим причинам: сгорание нити накала, пробой транзисторов или резонансного конденсатора. Если сгорела спираль, ремонт своими руками ненадолго продлит срок службы и лампу лучше заменить. Ремонт ЛЛ, у которых обгорел слой люминофора (почернение колбы в области электродов), также производить нецелесообразно. При этом исправный балласт можно использовать как запасной.

Обгорание люминофора на люминесцентной лампе

Ремонт электронного балласта долго не потребуется, если модернизировать КЛЛ, установив своими руками NTS-термистор (5-15 Ом) последовательно с резонансным конденсатором. Деталь ограничивает пусковой ток и надолго защищает нити накала. Целесообразно также сделать вентиляционные отверстия в цоколе.

Устройство вентиляции своими руками для отвода тепла от балласта

Аккуратно сверлятся отверстия рядом с трубкой для ее лучшего охлаждения, а также около металлической части цоколя, чтобы отвести тепло от деталей балласта. Подобный ремонт возможен только в сухих помещениях. Посередине можно сделать третий ряд отверстий сверлом большего диаметра.

Ремонт с установкой термистора производится с выпаиванием проводника на нижней площадке с припоем. Затем отгибается выпуклая часть цоколя от стеклянной колбы и освобождается второй провод. После цоколь снимается и обеспечивается доступ к печатной плате. После того как ремонт будет закончен, цоколь устанавливается в обратной последовательности.
