Как установить вытяжку над газовой плитой: пошаговый инструктаж по монтажу

Выполняем монтаж вытяжки – этапы проведения работ

Прежде чем начать монтаж, необходимо рассчитать, на какой высоте вешать вытяжку. Собственно процесс установки своими руками подразумевает несколько этапов:

Закрепить крепление вытяжки к стене.
Подключить устройство к системе воздуховодов (или поместить внутрь угольный фильтр).
Сделать электроподключение.

Основных нюансов крепления вытяжки к стене два:

Устройство должно монтироваться с максимальной надежностью;
Следует правильно определить расстояние от плиты до вытяжки.

Какая должна быть высота установки кухонной вытяжки? Это зависит и от ее типа, и от типа варочной поверхности:

Если модель устанавливается для электрической плиты, то расстояние, на которое нужно вешать устройство, составляет минимум 70 см;
Для кухонной вытяжки с газовой плитой минимальная высота составляет 80 см.

Некоторые мастера, предпочитающие сделать монтаж своими руками, утверждают, что и для газовой, и для электрической плиты оптимальное расстояние – именно 700 мм. Действительно, такая высота считается достаточной для того, чтобы вытяжка на кухне (даже рециркуляционная, в комплект которой входит угольный фильтр), могла эффективно очищать воздух в рабочей зоне.

Однако стоит понимать, что от газовой плиты будет подниматься более нагретый воздух – может не хватить мощности изделия, повредиться фильтр или другие элементы конструкции. Получается, что сохраняя минимально допустимое расстояние, вы рискуете работоспособностью прибора, а если примете решение крепить прибор на увеличенной высоте от плиты, можете существенно потерять в мощности.

Дальнейшие работы по установке вытяжки на кухне своими руками заключаются в следующем:

Кухонную вытяжку нужно повесить к стене

Здесь очень важно правильно рассчитать высоту над плитой и выполнить разметку. Монтировать устройство нужно по особой оси, соответствующей центру варочной поверхности

Лучше, если выбранная вытяжка обладает эксцентриковым крепежом – он позволяет скорректировать нюансы расположения техники над плитой в пределах 5 мм.
Нужно установить вытяжку и подключить ее к системе воздуховодов. Положение устройства следует рассчитать таким образом, чтобы длина коробов была минимальной. Монтаж воздуховода осуществляется к вентканалу, предназначенному для удаления воздуха из помещения. Установить воздуховод в вентканал можно с помощью специальной гильзы. Получившееся соединение сжимается хомутами и смазывается силиконом для герметичности.
Решить вопрос, как установить вытяжку на кухне, невозможно без электроподключения. Мощность устройства, как правило, невелика – это значит, что не нужен специальный расчет сечения проводов или монтаж отдельного защитного автомата. Желательно предусмотреть провод на кухне сразу же и спрятать его в стену. Если же этого не было сделано, то придется вешать розетку снаружи и подключить провод, спрятав его в наружный вентканал.

Инструменты и материалы, необходимые для работы

Установка кухонной вытяжки своими руками потребует специальных комплектующих и инструментов. Некоторые из них будут в комплекте с приобретаемой техникой, а некоторые (как, например, крепление или угольный фильтр) придется купить отдельно.

Для установки потребуются:

Гофра, позволяющая отводить воздух с загрязнениями непосредственно в вентканал;
Решетка для вентиляционной шахты – чтобы место, где производилась установка гофры, выглядело эстетично;
Крепление (фиксаторы) гофры – 2 хомута.

Также монтаж вытяжки на кухне потребует наличия следующих инструментов:

Шуруповерт или дрель, перфоратор;
Отвертка;
Нож;
Рулетка и карандаш для разметки;
Уровень;
Ножовка по металлу для гофры.

Особенности монтажа встраиваемой вытяжки

Установка встраиваемой вытяжки своими руками вполне возможна, хотя и имеет свои особенности. Здесь так же нужно правильно рассчитать высоту над плитой, но основной нюанс заключается в том, как крепится устройство.

Встраиваемую модель на кухне не нужно вешать к стене – она фиксируется в кухонной мебели, в шкафчике со специально выполненной скрытой полостью. Кстати, таким же образом можно подключить и рециркуляционные вытяжки – их мощности будет вполне достаточно для небольших кухонных помещений.

После того, как техника полностью подключена, проверяется ее работоспособность. Завершающий этап – установка защитного кожуха, скрывающего воздуховоды. После этого можно наслаждаться чистым воздухом.

Вытяжка на кухню — на что нужно обратить внимание при покупке
Каких размеров должна быть вытяжка для кухни?
Ремонтируем кухонную вытяжку самостоятельно
Сам себе мастер – устанавливаем духовой шкаф
Встраиваемый холодильник – нюансы выбора и установки
Как встроить обычный холодильник в гарнитур

Особенности монтажа кухонных вытяжек

Установка вытяжки на кухне производится по разным принципам в зависимости от типа конструкции:

Если техника может работать в режимах рециркуляции и отвода, то монтаж подразумевает вывод воздуховода в наружную вентиляционную систему. Здесь следует правильно рассчитать диаметр воздуховода (он должен находиться в пределах 120-150 мм). Воздуховод не сужают, по возможности не сгибают и не удлиняют – это поможет минимизировать потери мощности. Устанавливается квадратный или круглый воздуховод – но желательно гладкий, а не гофрированный, иначе существенно усилится шумовой эффект от работающей на кухне вытяжки.

Существуют вытяжки, работающие только в режиме рециркуляции. Их основной элемент – угольный фильтр. Такое устройство не подключают к вентиляционной шахте. Воздух, попадающий внутрь конструкции, при прохождении через угольный фильтр очищается, после чего снова «выбрасывается» в помещение. Угольный фильтр приобретается отдельно. Правильно подключить устройство этого типа легко, хотя и производительность его будет ниже, чем у универсальной конструкции.

Способы, позволяющие правильно установить вытяжку, будут различаться, в зависимости от того, устанавливают встроенную технику или навесную.

Важные правила установки вытяжки

Если вы устанавливаете прибор самостоятельно, необходимо соблюдать правила установки вытяжки над стационарной или отдельно стоящей газовой плитой:

Вентиляционное устройство должно быть расположено на расстоянии 60 см от варочной панели;
Ширина вытяжки связана с шириной варочной панели, поэтому ее необходимо устанавливать после покупки и установки варочной панели;
Для электрических моделей электрические розетки должны быть расположены вдали от плиты во избежание риска возгорания;
Для прямого соединения вытяжки с воздуховодом труба должна иметь минимальное количество изгибов;
Лучше всего подходит впускное отверстие шириной, равной ширине варочной поверхности;
Оптимальное расстояние между вытяжкой и нагревательными приборами составляет 75-80 см;
Если в квартире или доме нет вентиляционной шахты, подойдет вытяжка с рециркуляцией воздуха;
Изделие должно соответствовать дизайну интерьера кухни по цвету и стилю. Требования к установке навеса

Примечание: В брошюре производителя содержится информация о стандартных размерах, при этом учитывается мощность прибора, стиль кухни и рост пользователя.

Разновидности вытяжек по принципу установки

Как быстро установить эффективную вытяжку над газовой плитой? Эксперты советуют обратить внимание на способ установки вытяжки:

Купольные модели. Закрепленные на стене, они подходят как для современных, так и для классических квартир. Эти устройства обрабатывают большие объемы воздуха и выполнены в виде купола над плитой. В вентиляцию встроена квадратная труба. Купольные модели предназначены для встраивания в систему воздуховодов;
Островные единицы. Подходит для больших кухонь с центральным расположением плиты. Вытяжка опускается над варочной поверхностью и соединяется с вентиляционной системой через квадратную трубу;
Светильники под углом. Устанавливается под углом 45 градусов, предназначена для кухонь с необычной планировкой и прокладкой. Поверхность кожуха квадратная с фаской по углам. Угловые модели используются редко, поэтому имеют ограниченный набор функций;
Плоские капюшоны. Это компактные устройства, которые стоят параллельно варочной поверхности. Крепится к стене под шкафом. Конструкции, используемые как часть системы циркуляционной вентиляции;
Встраиваемые устройства. Устанавливается в настенные шкафы, которые немного укорочены. В мебели также делаются вырезы для размещения воздуховодов. Встраиваемые вытяжки сложно установить самостоятельно, лучше заказать готовые шкафы;
Наклонные изделия. Современные угловые вытяжки имеют наклонное расположение. Их рабочая зона аналогична горизонтальным агрегатам. Вытяжки работают по принципу периметральной очистки, поэтому они изготовлены без движущихся частей;
Расширяемые модели. Полезная площадь увеличивается за счет выдвижных модулей в нижней части. Устройство встраивается в настенный блок с воздуховодом заподлицо или по кругу. Недостатками вытяжек являются их небольшая длина и уменьшенный объем всасываемого воздуха. В маленьких кухнях лучше всего устанавливать выдвижную вытяжку;
Настольные принадлежности. Ручки встроены в стол рядом с варочной поверхностью. Во время работы панель выдвигается вертикально вверх и откачивает загрязненный воздух.

Виды вытяжек

Существует несколько видов кухонных вытяжек. Все они отличаются не только конструкционными особенностями, но и схемой монтажа. Чаще всего можно встретить следующие разновидности устройств:

подвесные;
встраиваемые;
купольные;
островные;
Т-образные;
наклонные;
угловые.

Подвесные конструкции являются самыми универсальными и практичными. Единственный минус таких устройств заключается в небольшой производительности. Оборудование, которое встраивается в стену или потолок, является более эффективным. Его рекомендуется использовать для больших помещений.

Т-образные чаще всего используются в современных интерьерах. Они могут быть как проточными, так и циркулирующими. Наклонные модели помогают максимально эффективно устранять пар и воздух над варочной поверхностью. Уровень наклона подбирается индивидуально в зависимости от габаритов печки.

Выбор конкретного типа зависит от предпочтений владельца кухни и технических требований. Все оборудование можно также разделить на две большие группы. В первую можно отнести те устройства, что постоянно перегоняют очищенный воздух. Вторая группа представлена вытяжками, которые полностью вытягивают загрязнённый воздух наружу без предварительной фильтрации.

Базовые разновидности кухонных вытяжных агрегатов

Классификация устройств осуществляется в зависимости от принципа переработки воздуха.

Вытяжки с отводом

В их функционал не входит очищение воздуха, они осуществляют замену отработанных масс на свежие с помощью подключения к вентиляционному каналу. При монтаже возникает необходимость в обустройстве воздуховода – этот элемент займет некоторую часть подпотолочного пространства. Несмотря на относительную примитивность, такое исполнение признано самым продуктивном, поэтому модели с отводом имеют широкое распространение, представлены в богатом ассортименте.

Наклонная вытяжка с отводом

Рециркуляционные устройства

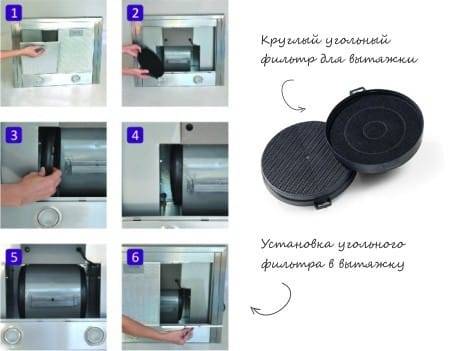

Они подвергают отработанный воздух нескольким этапам переработки. На первой стадии производится наружная очистка: жироулавливающий фильтр удаляет из потока маслянистые вкрапления. На втором этапе вступают в действие угольные фильтры: комплексная очистка сопровождается ликвидацией характерных запахов

В разных моделях могут присутствовать несколько активных инструментов – на этот фактор обязательно нужно обратить внимание при выборе

Рециркуляционные серии могут стать оптимальным решением для тех, кто готовит пищу в условиях крайне ограниченной естественной вентиляции, а также в случаях отсутствия выводящего канала.

Самым дорогостоящим, но, несомненно, оправдывающим высокую цену вариантом является комбинированная наклонная вытяжка, сочетающая в себе преимущества обеих представленных методик. Главное ее достоинство – максимальная производительность.

Инструктаж по установке духового шкафа

Процесс установки газового духового шкафа осуществляется в три этапа:

Подготовка к установке.
Монтаж.
Соединение газового оборудования с общей магистралью.

Нужно разобраться в каждом этапе поподробнее, во избежание возникновения вопросов на тему правильного монтажа газового оборудования.

Этап 1 – процесс подготовки к монтажу

Процесс включает в себя ознакомление с инструкцией по эксплуатации газового оборудования. Многие недооценивают данный этап, хотя от подробного изучения правил зависит продолжительность эксплуатации газового оборудования.

Для успешного монтажа кухонной плиты, следует сначала его распаковать и произвести осмотр всех его сторон, включающих:

Лицевую часть, на которой располагаются кнопки регулировки и дверца духового шкафа, не должна иметь дефекты, потертости, царапины. До окончания процесса установки не следует пока снимать защитную пленку.
Заднюю часть, с находящимися на ней атрибутами подключения к электрической сети и газовому сообщению.
Внутреннюю часть расположена внутри газового оборудования.
Выступающую часть характеризует наличием ручки дверцы и вентилей, регулирующих уровень мощности подачи газа.

Проверьте укомплектован ли шкаф всеми деталями, необходимыми для монтажа, сверив его наличие с комплектацией, указанной в техническом паспорте: наличие противней, поддонов, решеток гриля, крепежных и фиксирующих элементов.

Крепежный комплект состоит из направляющих, нескольких штук саморезов, возможно, небольшое количество крепежных деталей вас удивит, но для монтажа газовой плиты больше и не нужно.

Проведя проверку комплектации необходимых деталей, и проведя осмотр оборудования на отсутствие дефектов, можно перейти к подключению шланга для газа и установке газового оборудования.

Этап 2 – установка духового шкафа

Имея стандартные размеры и газового оборудования, и кухонной гарнитуры, в процессе осуществления установки, следует проследить за тем, чтобы размеры ниши и газового оборудования совпадали. Для проверки необходимо вставить плиту в нишу кухонной гарнитуры, он должен встать не плотно, имея небольшой отступ, который позволит без труда закрепить направляющие элементы.

Инструкции производителей по установке сводятся в следующем, что газовую плиту, согласно чертежным схемам, необходимо устанавливать либо на панель, находящуюся сверху, либо на направляющие элементы, расположенные по бокам. Для формирования стабильности плиты, ее корпус следует закрепить саморезами.

Процесс подключения электричества и шланга для газа совершают еще до момента фиксации оборудования.

Этап 3 – соединение духового шкафа с газовой магистралью

Для совершения данного действия, потребуются следующие набор инструментов:

отвертка;
газовый и разводной ключ;
фум-лента, предназначенная для герметизации и соединения газовых труб;
мыльный раствор.

Согласно правилам установки газового оборудования, во избежание возникновения аварии, установку газовой плиты следует производить с отдельным отводом трубы с установленным на нем краном, необходимым для отсечения газа. Подводка оказывает дополнительную защиту, путем присоединения ее через диэлектрик.

Правила установки диэлектрической вставки сводятся в следующем:

Приобретение диэлектрика
Выбор места для установки
Установка диэлектрика
Подключение газовой проводки

Другой конец диэлектрика подсоединяется к духовке. Газовый шланг одним концом должен быть подключен к газовому оборудованию. Следует учесть, то что шланг должен быть достаточной длинным, чтобы свободно доставать к подключению, даже в тот момент, когда газовое оборудование не вставлено в кухонный гарнитур. В этом и состоит один из нюансов установки газового оборудование встроенного типа.

Процесс проверки качества установки газового оборудования производят «по-старинке», а именно мыльный раствор наносят на газовую трубу и открывают поток газа. Появление пузырей означает плохую герметизацию, а их отсутствие означает, что монтаж произведен успешно

В противном случае при возникновении пузырей, следует повторно произвести герметизацию стыков ил пригласить газового специалиста для устранения прорех. После завершения процесса установки газового оборудования, необходимо произвести проверку исправности техники и правильно подключения, путем подключения оборудования к электрической сети.

Последний завершающий этап установки состоит в закручивании крепежных деталей и финишной проверке правильности подключения и установки.

Критерии выбора

Размер вытяжки должен соответствовать размеру варочной поверхности

Перед покупкой вытяжки оценивают индивидуальные потребности. На выбор влияют:

геометрические размеры варочной панели;
форма купола и способ монтажа;
габариты кухонной мебели;
наличие вентиляционных шахт, в которые допустимо подсоединить вытяжку;
технические характеристики;
дополнительные функции.

Каждый из параметров учитывают индивидуально.

Габариты

Мощность вычисляют по объему помещения кухни

Ширина и глубина вытяжки должна равняться или быть немного больше размера газовой плиты. В этом случае поднимающийся горячий воздух и пар будут полностью удаляться из помещения или фильтроваться.

Учёт габаритов предметов кухонной мебели важен для эстетического восприятия. Вытяжки выпускают различных моделей — это облегчает выбор.

Если в доме запрещено использование вытяжек с вентиляторами, придётся устанавливать рециркуляционную модель.

Важной технической характеристикой является производительность электрического двигателя

Форма

Разнообразие моделей кухонных вытяжек

По внешней форме модели бывают:

купольные;
плоские;
Т-образные;
телескопические;
наклонные;
угловые.

Купольный вариант занимает больше площади, но полностью перекрывает варочную поверхность.

Плоскими чаще всего бывают рециркуляционные вытяжки.

Телескопические модели позволяют увеличить площадь сбора загрязнённого воздуха за счёт выдвижной секции. В сложенном состоянии модели воспринимаются как деталь интерьера.

Разновидностью телескопических вытяжек являются модели «домино», которые врезают в столешницу вертикально и выдвигают по мере необходимости.

Удобны в эксплуатации наклонные виды прибора. Передняя кромка поднята вверх, чтобы не мешать при приготовлении пищи.

Способ размещения

Наиболее распространены пристенные вытяжки, которые крепят на стену над газовой плитой.

Островными называют модели, которые располагают в центре комнаты.

Угловые варианты удобны в маленьких по размеру кухнях, когда это предполагает планировка.

Дополнительный функционал

Телескопическая вытяжка с ручным управлением

Кроме производительности при покупке обращают внимание на другие характеристики:

наличие подсветки рабочей зоны;
вид управления, механическое или электронное;
уровень шума при работе вентилятора;
материалы корпуса.

Большей надёжностью обладает ручное управление с помощью клавиш или кнопок. Электронное устройство позволяет выбирать требуемые режимы работы, например, можно включить таймер и устройство отключится самостоятельно. Это позволяет спокойно уйти из дома или лечь спать, не заботясь о том, что вентилятор будет работать непрерывно.

Обычно при покупке можно включить понравившуюся модель на витрине. В паспорте устройства указан уровень шума, который не должен превышать 35 дБ. Находиться в помещении с громко работающим устройством некомфортно.

Обращают внимание на то, из чего сделан корпус устройства. Металл покрытый эмалью легко очищается от грязи и пыли, мыть можно любым бытовым средством. Модели отличает низкая стоимость. Вытяжки из нержавейки привлекательны внешне, а толщина и упругость материала позволяет создавать корпуса различной формы

По мере эксплуатации понадобятся чистки, так как постепенно поверхность темнеет. Стоимость выше чем у крашеных изделий. Медь, латунь, бронзу используют в дизайнерских проектах, вытяжки продают по высокой цене. Потребуется поддерживать поверхность в надлежащем состоянии с помощью специальных чистящих средств.

Пластиковые корпуса применяют в рециркуляционных вытяжках. Материал подвержен деформациям от нагрева.

Подключение устройства с воздуховодом

На стене наносится разметка расположения элементов (снимите шаблон с задней стенки корпуса, и по нему нанесите точки расположения креплений).

Горизонтальность расположения вытяжного купола проверяется по уровню (даже при небольшом наклоне устройство теряет эффективность).

При помощи перфоратора и дюбелей производится крепление агрегата к стене.

Исходя из расположения вытяжного устройства и будущего отверстия в стене, делается разметка расположения канала воздуховода.

Подключается воздуховод (возможно, потребуется переходник с круглого отверстия на прямоугольное). При стыковке и использовании любых переходников не рекомендуется заужать диаметр канала, это приведёт к усилению гула во время работы и падению КПД.

Воздуховод монтируется с помощью кронштейнов на всей протяжённости, расстояние между точками крепления зависит от материала канала и диаметра.

Правильное и аккуратное отверстие в стене может сделать специально нанятая бригада, имеющая в распоряжении оборудование с лазерной резкой.

Схема воздуховода на кухне

Этот этап лучше производить до того, как в кухне будет доделан ремонт, поскольку для охлаждения резца применяется вода, которая вместе со строительным мусором создает грязь и попадает в комнату.

Устанавливается клапан, предотвращающий обратную тягу.

На выходе монтируется защитная решётка.

При планировании воздуховода нужно учесть, что пластик имеет наилучшие показатели цена / качество.

Гофру можно использовать, если другие варианты не доступны (она тормозит поток, шумит и портит вид кухни). На поворотах воздуховода теряется скорость движения потока, а значит, падает мощность системы.

Самостоятельный монтаж вытяжки

Монтаж вытяжки не является сложной работой и не требует особых умений и знаний. При наличии необходимых инструментов, закрепить вытяжку может каждый. Главное при этом соблюдать расстояние от вытяжки до плиты.

Рассмотрим несколько вариантов крепления.

Прикрепленной к днищу шкафа

Самой простой установкой является монтаж подвесной рециркуляционной модели. Так подключение к вентиляционным каналам не требуется, то ее нужно подключить только к электросети.

Монтаж рециркуляционной вытяжки

Для крепления Вам понадобятся саморезы, отвертка или шуруповерт. Вытяжки выпускают стандартных размеров, как и кухонные подвесные шкафы. Поэтому подгонять ничего не надо. Если Ваша кухня выполняется по собственным размерам, советуем заранее продумать такой вариант.

При креплении убедитесь, что высота установки вытяжки над плитой соответствует нормам.

В подвесном шкафу

Такой способ сложнее предыдущего. Для его реализации потребуется наличие специального инструмента и навыков работы с ними.

Необходимые инструменты:

набор отверток или шуруповерт;
ножовка по дереву с узким полотном (лучше электролобзик);
рулетка;
карандаш или маркер;

При покупке или заказе новой кухни, такой вариант крепления вытяжки, предусматривается заранее. И заранее подбираются размеры вытяжного устройства. Если кухонный гарнитур уже есть, то перед покупкой вытяжки, необходимо просчитать, подойдут ли Вам такие размеры.

Монтаж вытяжки в подвесном шкафу

Монтаж вытяжки в подвесном шкафу_2

Монтаж вытяжки в подвесном шкафу_3

Порядок выполнения работы:

Снимите фасад с ящика и опустошите его от содержимого. Извлеките полку и снимите с петель шкаф.
Переверните шкафчик. Используйте плотную бумагу, чтобы сделать шаблон, с помощью него будет удобно разметить отверстие для воздуховода.
Открутите нижнюю полку.
Просверлите не большое отверстие и с помощью электролобзика проделайте отверстие для воздуховода.
Также проделайте отверстие для прохождения эклектического провода.
Вставьте вытяжку в шкаф и отметьте границы корпуса.
По границе крепим полку, затем закрепляем и вытяжку.
Установите шкаф на место, выполните соединение вытяжки с воздуховодом. Проверьте расстояние между плитой и вытяжкой.
Установить полку и фасад.

С воздуховодом

Перед монтажом вытяжки необходимо заранее измерить необходимую длину и диаметр воздуховода. Можно выполнить подключение с помощью пластиковой или металлической трубы. Пластиковые трубы обычно белого цвета с квадратным или круглым сечением.

Металлические воздуховоды покрыты специальной порошковой краской. Можно приобрести квадратного или круглого сечения.

Монтаж воздуховода_1

Монтаж воздуховода2

Монтаж воздуховода3

Монтаж воздуховода 4

Для подключения можно использовать алюминиевую гофру. Подключение с помощью гофры проще, но выглядит она менее эстетично. Также ее сложнее содержать в чистоте.

Порядок установки:

определите нужное расстояние между вытяжкой и варочной поверхностью;
закрепите вытяжку на нужной высоте;
выполните примерку и монтаж воздуховода;
подключите устройство к электросети.

Для герметичности соединений пластикового воздуховода используйте силиконовый герметик.

Выводы

Постепенно подходим к концу повествования, посвященного описанию общих моментов выбора, монтажа необходимого агрегата.

Уделите внимание проверенным фирмам при покупке. Многочисленные отзывы можете прочитать на страничках порталов интернета
Оценивайте информацию критически.
Отбросьте спешку, проводя монтаж. Лучше окончить работу позже, сделав качественной.
Избегайте оставлять расстояние меж плитой и вытяжкой менее 65 сантиметров. Риск чрезмерного нагревания системы, равен несоразмерно высокому монтажу, лишающему проделанные операции смысла.
При непосредственном монтаже соблюдайте технику безопасности, просите близких людей страховать, будет проводиться работа с дрелью

Внимательно смотрите, как выполняется работа, соблюдайте элементарные меры предосторожности.

Высота установки вытяжки прописана инструкцией. Параметр определяют конструкция прибора, род варочной панели. Над газовыми плитами портал располагается выше, КПД конфорки много ниже 50%. Значительная часть энергии подогревает жировые, угольные фильтры. Портал «ВашТехник» желает заинтересованным посетителям безопасной, качественной работы по монтажу необходимого агрегата над кухонной плитой.
