Как установить и подключить розетку: пошаговое руководство

Как правильно выполнить монтаж своими руками?

1. Соблюдать технику безопасности.
2. Не использовать повреждённые детали, проводку, внимательно наблюдать за состоянием изоляции во время работы.
3. Не перекусывать кусачками провода под напряжением.
4. Не дробить, не штробить, не сверлить стены в местах, где ранее уже была проложена проводка.
5. Не касаться отвёрткой проводов ноля и фазы. Это вызовет замыкание в сети.
6. Устанавливать розетки в подходящие для этого места. Место для размещения должно находиться на высоте 30 см от уложенного чистового покрытия на полу для универсального использования, 1 м – для крупной бытовой техники и не менее, чем в 10 см от поверхности стола и прочих поверхностей. Расстояние между центрами подрозетников – 71 мм. От углов, потолка, пола, дверных коробок до точки должно быть не менее 15 см, от радиаторов отопления – не менее 50 см. Запрещено устанавливать их над приборами отопления, кухонными плитами (как правильно расположить одну или несколько розеток на кухне?).
7. На каждые в 6–10 кв. м жилплощади делается одна розетка.

Соединение через розетку

Поэтапный вариант подключения:

Отключить электричество.
С главной розетки снять декоративную крышку.
Ослабить распирающие лапки, которые удерживают внутреннюю часть в подрозетнике

Извлечь колодку для свободного доступа к клеммам.
Подключить провода, которые будут идти к «дочерней» розетке
Внимание
Перед тем как вставить внутреннюю часть на место, рекомендуется проверить, не будет ли её ограничитель пережимать провод

Если пережимает, потребуется расширить пространство.
Для этого придётся осторожно отколоть кусочек подрозетника или даже стены, чтобы освободить провод

Если пережимает, потребуется расширить пространство.
Для этого придётся осторожно отколоть кусочек подрозетника или даже стены, чтобы освободить провод

На крышке проделать небольшое отверстие под размер провода, чтобы накладка смогла плотно прилегать к стене. Затем корпус прикручивается на место

Провод, через который ведётся подключение, опускается к плинтусу и прокладывается вдоль или по нему до нужного места. Его необходимо каждые 30–40 см закреплять скобами для электропроводки.

Подключение заземления

Этапы подключения (стандартная схема):

1. Отключить электричество.
2. Разобрать устройство.
3. Отделить провода друг от друга и определить фазу, ноль и заземление мультиметром или тестером, заизолировать их.
4. Прикрутить декоративную крышку обратно.

Знаете ли вы, что есть «умные розетки» и розетки USB? О том, что это и как их подключить, читайте на нашем сайте. Также читайте о переносе и ремонте розеток.

Двойное устройство

Двойные устройства бывают двух типов:

1. Стационарные.
2. Сборные.

Установка
Внимание
Если в устройстве несколько проводов для заземления и для питания, то дополнительных должно быть столько же. тутрозетку

тутрозетку

Электрика в доме своими руками

В наше время люди пользуются такими высокомощными бытовыми приборами как мультиварки, стиральные машинки, посудомоечные машины и другими подобными приборами.

У  жителей, проживающих в квартирах, имеется некоторый запас, в отличие от жителей частных домов. Увеличение нагрузки на электропроводку в доме приводит к тому, что кабеля не выдерживают и разрушаются. Поэтому электрика в доме должна быть при поломке, отремонтирована или даже заменена.

Электропроводку,  в домах раньше делали по простой схеме, то есть в каждой комнате монтировали один выключатель и розетку. В современном мире этого мало, ведь в одну розетку не включишь ноутбук, зарядку для телефона и светильник, например.

 Для того чтобы оборудовать проводку своими руками нужно изучить некоторые правила, стандарты.

В этой статье вы узнаете, как правильно сделать схему проводки, как правильно её развести своими руками и какие требования к ней предъявляются.

Монтаж в гипсокартон

Для данного процесса нам потребуются следующие инструменты:

• Дрель или шуруповерт.
• Коронка для гипсокартона (Ø 67 мм), это специальная насадка для дрели, служащая для вырезания отверстий.

Набор коронок различного диаметра для работы с гипсокартоном

В крайнем случае, если такой насадки нет, то отверстия можно прорезать обычным канцелярским ножом, но делать так не рекомендуется. С другой стороны, при этом можно обойтись без дрели или шуруповерта.

Отвертка (с ее помощью разбирается и собирается розетка, а также прикручивается «стакан»).

В первую очередь нам следует установить подрозетник, делается это следующим образом:

1. Устанавливаем насадку с коронкой на шуруповерт (дрель), после чего в отмеченном месте прорезаем отверстие.
2. Выламываем в посадочном гнезде заглушку под провод, после чего заводим туда электропровода.
3. Вставляем «стакан» в гипсокартон и закручиваем прижимные винты (отмечены зеленым на рис. 1).

Когда подрозетник установлен, можно приступать к отделочным работам, и по их завершению продолжаем монтаж встроенной электроточки. Очередность действий следующая:

1. Разбираем конструкцию на элементы, как правило, достаточно снять лицевую панель.
2. Подключаем к клеммам провода.
3. Устанавливаем основание с механизмом в «стакан», выставляем его по уровню, после чего фиксируем. Фиксация розетки
4. Прикручиваем лицевую панель.

Пошаговая инструкция подключения и установки розетки

Берем в руки отвертку и выкручиваем болт между двумя гнездами, отделяем крышку от сердцевины. Видим, что в керамической основе, возле каждого контакта есть зажимы для подведения к ним жил провода.

Когда розетка с заземлением, то по бокам имеется п-образная скоба, расположенная «ножками» вверх, присоединяемая к сердцевине заклепкой. Она также имеет контакт, зажимаемый болтами.

Берем в руки нож и зачищаем концы провода от изоляции на 10-15 мм. Заводим в зажимы, обжимаем контакты

Важно хорошо это проделать, чтобы провода не болтались. Иначе розетка потом будет искрить, нагреваться, а корпус ее – плавиться и гореть.

Чтобы розетка впоследствии не болталась, однажды не вывалилась наружу, нужно достаточно хорошо всё затянуть.

Чтобы розетка впоследствии не болталась, однажды не вывалилась наружу, нужно достаточно хорошо всё затянуть.

Ставим рамку, прикрывающую винты, все подключения (она обычно защелкивается)

Прикручиваем осторожно до упора крышку. Не прилагаем большую силу, иначе она может треснуть, так как очень хрупкая.

После того как установили розетку с заземлением своими руками, нужно проверить целостность сопротивления изоляции, затем включить напряжение, измерить его.

После того как установили розетку с заземлением своими руками, нужно проверить целостность сопротивления изоляции, затем включить напряжение, измерить его.

Также важно перед непосредственной установкой розеток ознакомиться с ПУЭ (своеобразной настольной книгой электрика), которые популярно поясняют, в какой комнате, на какой высоте, какое количество электрооборудования и устройств можно монтировать без риска перегрузки и травмоопасности. Благоразумие, забота о личной безопасности – залог долгой жизни

Нужно всегда помнить об этом!

Нужно всегда помнить об этом!

Благоразумие, забота о личной безопасности – залог долгой жизни. Нужно всегда помнить об этом!

Подключение розеток шлейфом

Основной нюанс, который вызывает жаркие споры у электриков – можно ли подключать розетку шлейфом? И в этом вопросе многие разделились на 3 лагеря:

категорически нельзя

можно в отдельных случаях

можно всегда, если позволяет конструкция розетки

У большинства современных розеток, всегда имеются по две клеммы на каждый провод: фаза-ноль-земля. Итого 6 контактов.

Предполагается, что в проходном подрозетнике все шесть концов проводов (3 приходящих+3 отходящих) можно спокойно завести в клеммы, зажать и быть уверенным, что все сделано правильно.

Однако есть пункт правил ПУЭ п.1.7.144, который гласит:

То есть, фазные и нейтральные рабочие проводники подключаются шлейфом без проблем, а вот для заземляющего, как считают приверженцы категорического запрета, это недопустимо.

Для него необходимо делать именно ответвление. Более того, желательно выполнить его безвинтовым способом, чтобы не приходилось в дальнейшем обслуживать (подтягивать). А это значит – гильзование опрессовкой, либо пайка или сварка.

Проще и удобнее всего это проделать методом опрессовки. Складываете итоговое сечение трех жил, которые будут соединяться опрессовкой и подбираете соответствующую гильзу.

Например, у вас кабель питания 3*2,5мм2. Приходящая жила 2,5мм2+ответвление на розетку 2,5мм2+отходящая жила кабеля на соседнюю розетку 2,5мм2. Итого теоретически – 7,5мм2.

Ввиду того, что фактическое сечение жил не всегда соответствует заявленному, да и прослабление контактов здесь не допустимо, подбирайте гильзу немного меньшего сечения чем расчетное – ГМЛ-6.

Заводите жилку в гильзу и обжимаете пресс клещами.

Лишнюю длину гильзы всегда откусывайте, чтобы не занимала свободное пространство в подрозетнике.

Получившееся в итоге соединение, лучше всего защитить термоусаживаемой трубкой.

Хотя конечно никто не запрещает и наложить несколько слоев качественной изоленты.

Особенно если у вас мощный термофен, без плавной регулировки температуры. С таким аппаратом можно ненароком и поплавить отдельные части подрозетника.

Питание на нижнюю, приходит с верхней. Если произойдет обрыв или нарушение заземляющего контакта в самой первой из них, то автоматически ”земля” исчезнет и на остальных.
Что категорически недопустимо.

Однако многие электрики уверены, что запрет на такое шлейфование относится только к розеткам, находящимся в разных блоках, на удалении друг от друга. И это правило никоим образом не касается двойных розеток, расположенных в одном блоке, объединенных единой рамкой.

То есть фактически, такой блок представляет из себя некий разъем, имеющий единый корпус. А значит, его можно рассматривать как единое электроустановочное изделие.

Подобным образом изготовлено большинство двойников-тройников и даже удлинителей.

Вы не сможете разобрать единое изделие, не отключив вилки из соседних разъемов. А раз вы эти вилки отключили, то и разрыв заземляющего проводника в самой первой точке ни на что не повлияет.

А вот если розеточные блоки располагаются вдали друг от друга, и не имеют общего корпуса, то соединять их шлейфом категорически нельзя.

Ну и третьи трактователи пункта правил ПУЭ 1.7.144 резонного замечают, что в самом ПУЭ, ничего не сказано о запрете ”шлейфов”. Там даже такого понятия для розеток нет.

Там говорится, что “Pe” проводник должен быть электрически неразрывным (суть именно в этом слове – электрически). И что нельзя включать токопроводящие элементы устройства последовательно в цепь заземляющего проводника.

Ни того, ни другого в шлейфе нет. В большинстве таких розеток под одну клемму, сразу зажимаются оба проводника. Причем допустимым способом (винтовым или пружинным).

Вот если бы в розетке вход земли был с одной стороны, а выход с другой (из-под другого независимого контакта), тогда да – нельзя! Более того, ПУЭ не рассматривает контакты розетки как открытые проводящие части, поэтому п.1.7.144 здесь даже не причем.

Даже если вы будете вынуждены произвести демонтаж одной из зашлейфованных розеток таким способом, то кроме защитного провода, вы по любому разорвете фазный и нулевой проводники.

Какое из этих мнений верно и как монтировать вам?

Если вы делаете, что называется для себя и “на века”, чтобы не заглядывать в подрозетник десятки лет, то ставьте гильзу и выполняйте ответвление, а не шлейф.

Ну а если вы твердо убеждены, что шлейф вовсе не является нарушением, и не зря производители розеток изначально заложили возможность такого подключения в своих изделиях, то у себя дома вы вольны поступать так, как сторонники второго и третьего способов.

В конце концов, это ваш собственный дом, и никто не вправе вам запрещать поступать так, а не иначе.

Сборка розетки с четырьмя проводами и для чего они нужны

Итак, у вас что-то случилось, пришлось разбирать и собирать розетку. При сборке вы столкнулись с проблемой – в розетке 4 провода. «Что это, зачем и какие провода подключать?» – наверное, эти вопросы вы сначала себе задали. Давайте разбираться, для начала – для чего в розетке 4 провода.

Современные розетки устроены системой, то бишь электричество идёт от источника к одной розетки, от розетки к другой, от той к третьей и так дальше.

Благодаря этому решению в доме используется меньшее количество проводов, чем если бы при подключении напрямую от источника питания к розетке.

Таким образом от источника питания идёт два провода – фаза и ноль, два других провода идёт к другой розетке и передают на неё электричество.

Разобраться какие провода подключать весьма просто.

Для этого вам понадобится индикатор напряжения. При включённом питании проверяем индикатором все четыре провода, лишь на один, из которых сработает индикатор.

После отключите питание и подключите провод фазы к розетке через клеммы. Методом подбора нужно будет выбрать провод нуля.

Не подключайте провода при включённом питании, это опасно. Всегда перед подключением провода выключайте питание.

Ну а дальше просто подключите оставшиеся провода – к каждому проводу пару.

В случае если у вас нет индикатора напряжения, то придётся самостоятельно подобрать провод фазы и нуля, после чего всё также подключить вторую пару.

Рекомендую следующее видео, где автор рассказывает и наглядно показывает, как правильно подключать провода в розетке:

Обжимка внешней розетки

Если в квартире или в офисе уже сделан ремонт, то придется использовать внешние розетки. Стоят они чуть дешевле, чем прошлые варианты. Единственный минус в том, что вам придется дополнительно заводить кабель по специальному кабель каналу.

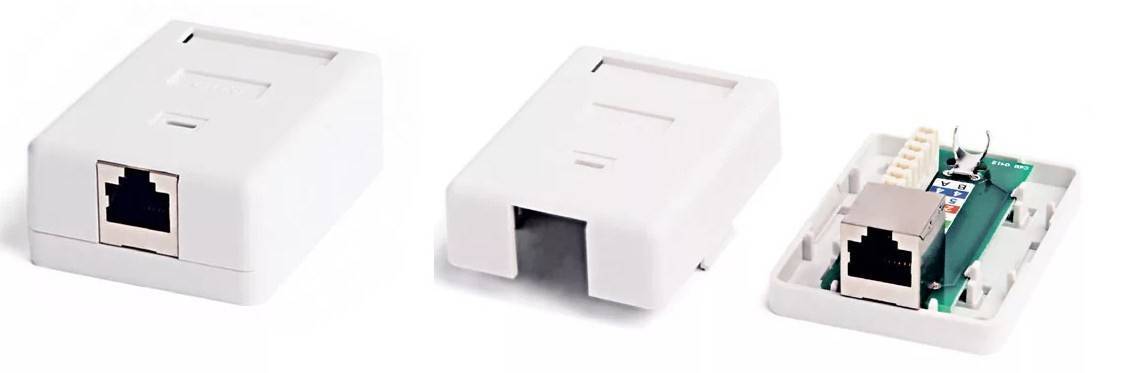

Раскручиваем розетку и видим две схемы обжимки: 568A и 568B. Обжимать мы будем по «В» схеме – смотрим в самый левый и правый бок. Схема по картинке:

• Слева:
  • Бело-оранжевый.
  • Оранжевый.
  • Бело-зеленый.
  • Зеленый.
• Справа:
  • Бело-синий.
  • Синий.
  • Бело-коричневый.
  • Коричневый.

Ножи тут находятся в открытом виде, и ничем сверху не прихлопываются. Теперь встаёт вопрос: а как обжать эту интернетовскую розетку? Для этого нам понадобится специальный сетевой кросс-нож.

Если его нет, то можно воспользоваться канцелярским или строительным ножом. Просто вставляем проводок в паз и сверху немного надавливаем на него, чтобы он вошел в нож. Как только вам удалось соединить воедино розетку и провода – можете собирать её и прикручивать к стене.

Как установить своими руками?

Для монтажа потребуется чёткое соблюдение нескольких этапов:

1. разметки,
2. высверливания углубления под подрозетник,
3. установка прибора,
4. сборка.

Нужно убедиться, что напряжения в сети нет, для чего отключается подача электричества в электрощите, предупреждаются соседи многоквартирного дома.

Разметка стен

Этап самый важный, поскольку от качества выполнения и ровности нанесения зависит монтаж, удобство фиксации приборов

ВниманиеНеобходимо пользоваться строительным уровнем (можно до 1 м длиной), чтобы выставлять прибор строго по вертикали и горизонтали. Это гарантирует простое подключение. Для успешного монтажа тройной розетки необходимо соблюдать среднее расстояние между центрами элементов

Оптимальная величина равна 7,2 см. Такого размера обычно выпускаются тройные декоративные панели, поэтому несоблюдение размеров приведёт к невозможности установки рамки. К штроблению стен, сверлению углубления под подрозетники необходимо приступать только после выполнения разметки. Исправить углубления или перенести их на несколько сантиметров невозможно без потери прочности фиксации изделия в стене

Для успешного монтажа тройной розетки необходимо соблюдать среднее расстояние между центрами элементов. Оптимальная величина равна 7,2 см. Такого размера обычно выпускаются тройные декоративные панели, поэтому несоблюдение размеров приведёт к невозможности установки рамки. К штроблению стен, сверлению углубления под подрозетники необходимо приступать только после выполнения разметки. Исправить углубления или перенести их на несколько сантиметров невозможно без потери прочности фиксации изделия в стене.

Высверливание отверстия

Для высверливания ниши под подрозетник нужна электродрель с корончатым сверлом с победитовым напылением. Это позволит просверлить кирпич, бетон. Чтобы сделать углубления под проводку, используется шлифмашина угловая и зубило с молотком. Углубление делается так:

1. Нужно удерживать дрель перпендикулярно к стене, просверлить на глубину подрозетника с запасом примерно 0,5 см.
2. Зубилом и молотком устраняется средняя часть кирпичной кладки или бетона.
3. При установке в листе гипсокартона используется соответствующая насадка.
4. Сверление выполняют аналогично бетонным или кирпичным поверхностям, но лишнее остаётся внутри коронки. Если такого инструмента нет, то в ГКЛ отверстие вырезается канцелярским или сапожным ножом.

При прокладывании проводки делается штроба шириной от 1 до 3 см в зависимости от типа кабеля, наличия гофры. Для тройной розетки нужен трёхжильный кабель с сечением провода не менее 2,5 мм2.

Фиксация подрозетника в бетонной стене

Для крепления подрозетника используются разные методики в зависимости от материала стены. Вот как можно это сделать:

1. В кирпичную кладку или бетон вставляется короб с фиксацией на алебастр или раствор.
2. При креплении в гипсокартонном листе необходимо вставить в отверстие подрозетник, а затем подкрутить шурупы, которые держат раздвижные лапки. Необходимо подкручивать с таким усилением, чтобы полотно не раскрошилось, при этом прибор не шатался.

ВажноПеред установкой короба в нишу необходимо вырезать в нём отверстие для проводки, которая будет подсоединяться к клеммам сердцевины розетки. Проводка подключается, когда смесь в нише высыхает

• Если это алебастр, то потребуется примерно 2–3 часа для застывания раствора.
• Если другой тип смеси, то высыхание будет более длительным.

Нужно дождаться полного застывания, чтобы не сбить расположение короба, не нарушить геометрию.

Схема подключения

Сначала определяют точное место и ориентацию блока тройной розетки, от чего будет зависеть функциональность прибора, его долговечность.

1. Для фиксации тройных розеток на кухне необходимо выбирать место, где будут располагаться несколько бытовых приборов — обычно над столешницей, чтобы не использовать тройники или удлинители.
2. Если установка выполняется в комнате, выполняют монтаж ближе к телевизору или компьютеру — так, чтобы экран маскировал конструкцию.
3. При монтаже в кухне или санузле, где будет повышенная влажность и колебания микроклимата, нужно крепить не ближе 0,6 м от источника воды и не ниже 0,5 м от пола. Это обеспечит безопасность приборов.

Лучше всего проводить розетку до финишной отделки, чтобы не разрушать целостность покрытия стен.

Замена встроенной розетки

Перед тем, как установить новую розетку, удалите старую. Но перед удалением обязательно обесточите помещение.

Демонтаж

Алгоритм действий:

• отключение электроэнергии, подготовка инструмента, надевание защитных перчаток и очков;
• проверка отсутствия тока при помощи индикаторной отвертки;
• откручивается крышка старой электророзетки;
• удаляется рабочая часть, отрезаются провода;
• прочищается подрозетник (если он есть);
• если подрозетника нет, ставится новый и заделывается алебастром;
• вытягиваются электропровода.

Затем нужно установить новое устройство.

Монтаж

Как выполнить монтаж новой розетки:

• зачищаются провода на 1,5-2 см;
• проводники подсоединяются к устройству;
• подгибаются электропровода, устанавливается подрозетник и крепится лампами или винтами;
• устанавливается декоративная рамка.

Теперь можно подавать электричество и проверять работоспособность розетки.

Монтаж в гипсокартон

Для данного процесса нам потребуются следующие инструменты:

• Дрель или шуруповерт.
• Коронка для гипсокартона (Ø 67 мм), это специальная насадка для дрели, служащая для вырезания отверстий.

В крайнем случае, если такой насадки нет, то отверстия можно прорезать обычным канцелярским ножом, но делать так не рекомендуется. С другой стороны, при этом можно обойтись без дрели или шуруповерта.

Отвертка (с ее помощью разбирается и собирается розетка, а также прикручивается «стакан»).

В первую очередь нам следует установить подрозетник, делается это следующим образом:

1. Устанавливаем насадку с коронкой на шуруповерт (дрель), после чего в отмеченном месте прорезаем отверстие.
2. Выламываем в посадочном гнезде заглушку под провод, после чего заводим туда электропровода.
3. Вставляем «стакан» в гипсокартон и закручиваем прижимные винты (отмечены зеленым на рис. 1).

Когда подрозетник установлен, можно приступать к отделочным работам, и по их завершению продолжаем монтаж встроенной электроточки. Очередность действий следующая:

1. Разбираем конструкцию на элементы, как правило, достаточно снять лицевую панель.
2. Подключаем к клеммам провода.
3. Устанавливаем основание с механизмом в «стакан», выставляем его по уровню, после чего фиксируем. Фиксация розетки
4. Прикручиваем лицевую панель.

Как подключить интернет кабель к розетке

Для начала следует отметить, что интернет-розеток, как и электророзеток существует два вида: для наружного монтажа и для внутреннего монтажа.

• Розетки для внутреннего монтажа используются тогда, когда интернет-кабель прячется в стену, так же, как и электропровода.
• А розетки для наружного применения предполагают, что интернет-кабель проходит по поверхности стены в переделах видимости. Розетки поверхностного монтажа внешне похожи на обычные телефонные розетки, которые крепятся к какой-либо поверхности.

При этом следует заметить, что все розетки разборные и состоят из трех частей: половина корпуса розетки служит для крепления, внутренности розетки предназначены для подключения проводов и вторая часть корпуса служит в качестве защитного элемента. Встречаются как одинарные, так и двойные интернет-розетки.

Компьютерные розетки могут отличаться по внешнему виду, но принцип работы у них одинаковый. Все они оснащены контактами с микроножами. Как правило, они предназначены для прорезания изоляции проводников, после чего устанавливается надежный контакт, так как процесс осуществляется под определенным усилением.

Разводка проводов

Для подключения проводов необходимо использовать параллельную схему. В этом случае к каждому имеющемуся проводу подключают по два из дополнительных жил, которые будут направлены на вторую и третью розетки. Далее при помощи индикатора следует определить ноль и фазу, затем отключить электропитание. После этого провода скручивают, передавая их по очереди к другим подрозетникам по отверстиям их задней стенки.

Подключение блока из трех розеток с одним подрозетником требует применение шлейфа. Такого варианта монтажа следует избегать, поскольку он будет менее безопасен, а изделие быстро износится.

Как установить розетку в подрозетник

Перед выполнением установки необходимо заранее подготовить все необходимые материалы и инструмент. Из инструментов понадобятся отвертки, крестовая и плоская, бокорезы или монтажный нож, индикаторная отвертка или мультиметр. Перед началом работ нужно обесточить электрическую сеть и убедиться в отсутствии напряжения.

В подрозетник выводятся провода, длиной примерно 10 см. Таких концов вполне хватит для подключения. Слишком большой запас будет затруднительно разместить внутри подрозетника.

С помощью инструмента концы проводов зачищаются от изоляции на расстояние до 10 мм. Не следует сильно сдавливать бокорезы, потому что это может привести к образованию насечки и последующему обламыванию провода в этом месте. Если планируется большой объем электромонтажных работ, рекомендуется использовать специальные клещи для снятия изоляции. После этого можно приступать к решению задачи, как установить электрическую розетку.

Перед установкой с лицевой стороны розетки снимается декоративная накладка вместе с рамкой. В современных изделиях, предназначенных для трехпроводной сети, имеются две клеммы под фазу и нуль, а также контакт провода заземления. При отсутствии заземляющего проводника, в подрозетник выводятся только фазный и нулевой провода.

Зачищенные концы фазы и нуля подключаются в соответствующие клеммы, после чего зажимные винты затягиваются отверткой. Запрещается подключать разные провода к одному зажиму, поскольку это приведет к короткому замыканию. Заземляющий контакт выполнен в виде фигурных скобок, на которых располагается винт. Защитный провод РЕ подключается под винт и фиксируется. На этом подключение розетки считается выполненным и ее можно устанавливать в подрозетник.

В первую очередь надо компактно уложить провода внутри подрозетника, чтобы избежать повреждений крепежными пластинами. Затем розетку нужно плотно вставить в отверстие и по очереди закрутить винты лапок – металлических крепежных пластин, упирающихся в пластмассовые стенки. Закручивание должно осуществляться равномерно, чтобы не допустить перекоса устанавливаемого изделия. Дополнительно укрепить розетку можно с помощью саморезов, которые вкручиваются через специальные отверстия, имеющиеся в металлической рамке. По окончании работ на свои места устанавливается рамка и декоративная накладка.

Способы подключения с учетом потребителей

Подключение блока розеток одной группы осуществляют шлейфовым способом. Он предполагает присоединение всех элементов группы к общей питающей линии электропроводки. Созданная шлейфовым способом цепь рассчитана на нагрузку, показатель которой не превышает 16А.

Единственным «минусом» такой схемы является то, что в случае повреждения в месте контакта одной из жил перестают функционировать и все расположенные за ней элементы

Сегодня подключение блока розеток часто осуществляют комбинированным способом, в основе которого лежит параллельная схема. Этот способ активно практикуется в европейских странах. У нас он применяется для обеспечения отдельной линией мощных потребителей.

Параллельное подключение предполагает прокладку от распределительной коробки двух кабелей:

• первый направляется в виде шлейфа, запитывая четыре из пяти розеток 5-местного блока;
• второй – подводится отдельно к пятой точке розеточной группы, которая предназначена будет для запитки мощного прибора.

Способ хорош тем, что обеспечивает работоспособность отдельной точки и делает ее независимой от функционирования расположенных рядом других участников цепи.

Главное достоинство комбинированного способа – в обеспечении максимальной степени безопасности, что особо актуально при эксплуатации мощных и дорогостоящих приборов

Единственный недостаток схемы – увеличение расхода кабеля и затрат труда электромонтажника.

Как шлейфовый, так и комбинированный способ подключения может быть закрытого и открытого исполнения. Первый предполагает выдалбливание каналов в стене для прокладки линий и «гнезд» под разъемы, второй реализуется путем прокладки РЕ проводника на поверхности стены.

Плинтусы и кабель-каналы, используемые при открытом способе прокладки, выполняют не только эстетическую функцию, но и защищают РЕ проводник от механического повреждения

Применение пластиковых кабель-каналов повышает безопасность и эстетичность открытой проводки. Большинство из них снабжено перегородками, между которыми и прокладывают линию. Контроль за состоянием РЕ проводника удобно осуществлять через съемную переднюю часть.

Монтаж в гипсокартон

Для данного процесса нам потребуются следующие инструменты:

• Дрель или шуруповерт.
• Коронка для гипсокартона (Ø 67 мм), это специальная насадка для дрели, служащая для вырезания отверстий.

В крайнем случае, если такой насадки нет, то отверстия можно прорезать обычным канцелярским ножом, но делать так не рекомендуется. С другой стороны, при этом можно обойтись без дрели или шуруповерта.

Отвертка (с ее помощью разбирается и собирается розетка, а также прикручивается «стакан»).

В первую очередь нам следует установить подрозетник, делается это следующим образом:

1. Устанавливаем насадку с коронкой на шуруповерт (дрель), после чего в отмеченном месте прорезаем отверстие.
2. Выламываем в посадочном гнезде заглушку под провод, после чего заводим туда электропровода.
3. Вставляем «стакан» в гипсокартон и закручиваем прижимные винты (отмечены зеленым на рис. 1).

Когда подрозетник установлен, можно приступать к отделочным работам, и по их завершению продолжаем монтаж встроенной электроточки. Очередность действий следующая:

1. Разбираем конструкцию на элементы, как правило, достаточно снять лицевую панель.
2. Подключаем к клеммам провода.
3. Устанавливаем основание с механизмом в «стакан», выставляем его по уровню, после чего фиксируем. Фиксация розетки
4. Прикручиваем лицевую панель.

Определение точек выводов и прокладка проводов

При определении точки монтажа и выводов кабеля, вам следует учитывать расстояния, о которых мы упоминали выше. Вам следует придерживаться существующие требования по этим вопросам.

Расстояние от пола должно быть таким, чтобы вам было удобно в будущем пользоваться розеткой. Если новая точка электропитания не предназначена для частого использования, к примеру, при подключении холодильника, телевизора в гостиной или вытяжки на кухне, то ее можно разместить в неприметном месте.

Разметка и подготовка отверстий под коробки

При определении точки вам стоит сделать разметку на стене, где она будет размещаться, а также, как к ней будут подводиться провода. Отверстия можно делать при помощи специальной насадки на дрель. Но если у вас такой насадки нет, то допускается проделывание по окружности ряда отверстий сверлами и дрелью, а затем аккуратное выбивание нужного диаметра отверстия. Образовавшиеся неровности вы сможете впоследствии заделать раствором.

Выбор и установка подрозетников

Мы рекомендуем вам использовать пластиковый подрозетник. Он изготовлен из негорючего материала, который имеет хорошие диэлектрические характеристики. Устанавливается такой подрозетник на винты к стене, а затем дополнительно фиксируется при помощи раствора. Сам подрозетник монтируется заподлицо со стеной в ее финальной чистовой облицовке.

Зачистка и разводка проводников внутри блока

У подрозетника имеются в конструкции заглушки, которые дадут вам возможность вывести питающие провода с нужной стороны. Большое количество кабеля по длине выводить в подрозетник не рекомендуется, достаточно общей длины в 15-20 см.

Подключение и фиксация механизма

Для установки и подключения розетки вам следует надежно закрепить оголенные концы кабеля на клеммах контактов

Проверьте дополнительно надежность фиксации, это важно для правильной эксплуатации самой розетки, а также электробезопасности

После соединения концов кабеля вам следует зафиксировать механизм в подрозетнике. Это можно сделать двумя способами:

• на распорные лапки, привычный способ монтажа;
• при помощи винтового соединения суппорта механизма к стене или подрозетнику.

Включение электричества и проверка розетки

После закрепления рамки и лицевой панели розетки, вам можно включить электропитание на вводном автомате. Перед использованием новой точки электроснабжения обязательно проверьте индикаторной отверткой или прибором правильность подключения проводов

Особенно важно не ошибиться с подключением заземления. Если вы увидите на заземляющих контактах фазу, то вы совершили ошибку, и вам следует ее срочно исправить

Нюансы установки

Полностью с нуля установить розетку своими руками вполне возможно. Наши рекомендации помогут вам в этом

Важно выбрать качественные материалы. Но что, если вы устанавливаете новую розетку вместо старой, или вам подходит накладной вариант

Вместо старой розетки

Если вы ставите новую розетку вместо старой, то вам необходимо будет проделать следующую последовательность действий:

• полностью обесточить подачу электроэнергии в доме на вводном автомате;
• раскрутить винты, которые крепят лицевую панель старой розетки;
• снять лицевую панель и рамку (если рамка была установлена);
• раскрутить винты, фиксирующие механизм розетки, здесь имеется ввиду винтовое соединение к стене или на распорных лапках;
• немного вытянуть механизм, а затем освободить зажимы контактной группы и питающего провода;
• оголенные концы зачистить при помощи мелкой наждачной бумаги.

Затем можно приступать к монтажу новой розетки.

Накладные розетки

Есть еще один вариант обустройства дополнительной точки электропитания. В этом случае кабель выводится из стены, и подключается к накладной розетке

Здесь важно надежно соединить кабель на контактах с клеммами. При этом сам накладной тип крепится задней стенкой к стене, а не устанавливается в установочную коробку

Получается гибридный вариант электромонтажа с внутренней проводкой и наружной розеткой.

В гипсокартон

Если накладной вариант фиксируется к гипсокартону, то здесь можно его просто прикрутить. Также можно сверлом проделать отверстия и посадить заднюю стенку накладной розетки на винты, вкручиваемые в дюбели.

В кирпич или бетон

Для бетонной или кирпичной стены вам может понадобиться проделать отверстия нужной глубины при помощи перфоратора. Далеко не всегда это можно сделать при помощи обычного сверла и дрели, особенно это касается бетона. После того, как вы сделаете отверстия, накладные розетки фиксируются на стене при помощи винтов, вкручиваемых в дюбели.

Статья подготовлена при поддержке технических специалистов бренда LK Studio, российского производителя розеток и выключателей.
