Как поставить и подключить двойную розетку в один подрозетник

Типы двойных розеток

Основными элементами электророзетки выступают внешний защитный корпус и рабочая часть, включающая основание и контакты.

Они соединены между собой винтовыми клеммами – зажимами, необходимыми для подключения кабеля электрооборудования.

Единственным недостатком двойных розеток является то, что через них проблематично подключать одновременно два высокомощных потребителя электроэнергии

Существует ошибочное мнение, что двойные розетки идентичны собранным или сдвоенным моделям и представляют собой несколько расположенных впритык друг к другу независимых устройств, объединенных между собой шлейфами.

Если выполняется подключение двойной розетки к одному питающему контуру, то электромонтажные работы проводятся по схеме, схожей с подсоединением одноместной. Разница лишь в последовательном подключении двух контактных пар в пределах электроустановочного изделия

Технический прогресс не стоит на месте. Современные модели представляют собой более усовершенствованные конструкции. По величинам номинального напряжения и силы тока они разительно отличаются от розеток, которые повсеместно встречались во времена СССР. Например, если в моделях старого образца допустимая сила тока не превышала 10А, то для современного электроустановочного оборудования этот показатель составляет 16А.

Каждую часть двухместной розетки можно подключать к отдельному контуру питания, если предварительно удалить соединяющую их на терминале латунную перемычку

На самом деле двойная розетка имеет один зажим и несколько распределительных планок. За счет этого электроток подается на обе розетки одинаково, но его уровень будет делиться в зависимости от мощности запитываемых от сети приборов.

А потому, заменяя вышедшее из строя старое устройство на новое, стоит знать его конструктивные особенности, которые предполагают определенные нюансы при монтаже.

Расстояние между выходными контактами, а также диаметр штырьков вилки у современных моделей больше, чем у традиционных аналогов, и составляет 4,8 мм вместо 4 мм

По модификации двойные розетки классифицируют на такие основные типы:

Открытого и закрытого исполнения. В моделях закрытого исполнения отверстия спрятаны за шторками, которые сдвигаются в сторону в момент включения прибора. Устройства этого типа незаменимы для жилищ, где маленькие дети. Шторки срабатывают только при одновременном нажатии. Благодаря этому даже при намеренном просовывании инородного предмета ничего опасного не происходит.
Без заземления и с заземляющими контактами. В моделях второго типа на корпус розетки выводятся заземляющие контакты, которые защищают электроприборы и пользователя от пробивающих токов, случайно «выходящих» на пластиковый корпус.
Для установки в помещениях с повышенной влажностью и монтажа на улице. Модели первого варианта имеют маркировку IP-44. Они оснащены корпусом, защищающим устройство от проникновения влаги. Устройства для установки на улице имеют маркировку IP-55. Их высокопрочные корпусы защищены от загрязнения пылью и проникновения влаги.

Каждый тип имеет соответственную буквенную маркировку. К примеру: «А» указывает, что это американская двойная розетка, «В» сообщает о наличии заземляющего контакта.

В зависимости от типа исполнения и материала изготовления устройства делятся также на стандартные и полярные, накладные и выполненные на заказ

Среди последних разработок особой популярностью пользуются запрограммированные розетки. Оснащенные таймером устройства включаются и отключаются самостоятельно от питания по истечении установленного временного интервала.

Защитный корпус современных розеток выполняют из термостойкой небьющейся пластмассы. Для повышения декоративных качеств его украшают разнообразными вставками.

Благодаря разнообразию вариантов дизайна можно подобрать устройства, которые будут незаметны в интерьере либо же, напротив, выступать его достойным украшением

Планируя устанавливать двойную розетку самостоятельно, специалисты рекомендуют выбирать простые модели без каких-либо модификаций. Либо же отдавать предпочтение двойным розеткам с пружинным выбрасывателем вилки. Такие модели удобны тем, что оснащены пружинками, которые срабатывают при извлечении вилки из прибора.

Чтобы обезопасить себя, сведя к минимуму риск аварийных ситуаций, стоит выбирать продукцию проверенных производителей: «Schneider electric», «ABB», «Legrand».

Как подключить двойную розетку самому

Двойная розетка — это 2 розетки, объединенные одним монолитным корпусом. Розетка имеет два штепсельных разъема, но устанавливается при этом в один стандартный подрозетник. Как установить такую розетку самостоятельно?

Почему именно двойная розетка?

Установку двойной розетки часто выбирают из финансовых соображений — она обходится гораздо дешевле, чем покупка нескольких одинарных.

Двойные розетки более прочно устанавливаются в стене и могут смотреться эстетичнее, чем монтированные то тут, то там отдельные розетки.

Важно! Использование двойных розеток возможно только при соблюдении определенных правил: суммарный ток, при для подключении каких-либо приборов, не должен превышать 10 или 16 Ампер

Инструменты для установки двойной розетки

Для установки двойной розетки понадобиться такой набор инструментов:

Отвертка соответствующая шурупам, прикручивающим розетку

Отвертка, покрытая диэлектриком

Кабель (если предстоит установка розетки, а не ее замена)

Перфоратор (также — если требуется установка розетки на новое место)

Прежде чем приступать к подключению

Перед установкой сдвоенной розетки нужно обязательно провести ряд подготовительных работ:

Выбрать место установки

Выбрать подходящие розетки

Процесс установки

Первое, что нужно сделать — это обезопасить себя, обесточив розетку.

Но даже выключив в электрощите все автоматы, нужно убедиться в отсутствии напряжения в розетке. Для этого можно воспользоваться мультметром.

Теперь можно начать разбирать розетку. Для этого следует окрутить крепежные винты и убрать накладку.

Откроется механизм розетки, с которым и предстоит работать:

Теперь нужно при помощи ножа оголить провода в подрозетнике на 10 мм.

Вот они перед нами:

Подключение двойной розетки

В данном случае будет происходить подключение двух розеток к одной линии проводки, поэтому для первой розетки понадобится 6 проводов, а для второй прокладывается шлейф из 3-х основных проводов.

Соединение происходит вот по такой схеме:

То есть, первая розетка будет принимать напряжение и передавать его по шлейфу второй, параллельной розетке.

При подключении проводов нужно ориентироваться на цветовую маркировку, обычно черный провод — это фаза, голубой — ноль, а желто-зеленый — заземление. Фазу и ноль нужно подключить к крайним клеммам, а землю к центральной.

Определить фазу, ноль и заземление можно при помощи цветовой маркировки, принятой по стандарту:

Также можно воспользоваться индикаторной отверткой.

Очень важно осуществить подключение проводов к клеммам розетки правильно

На рисунке видно, что питающие провода должны быть подключены именно к разным клеммам. В ином случае возникнет короткое замыкание и проводка сгорит.

Также нужно, чтобы при подключении второго провода к основной клемме, материал соединяемых проводов был одинаков, чтобы не начался процесс окисления металлов.

Важно! Полная электробезопасность обеспечивается в том случае, если заземляющий провод подключен к розеткам при помощи ответвления проводов, то есть он остается неразрывным

Если все верно, то можно затянуть винты.

Теперь можно переходить к закреплению розетки. Следует выровнять механизм и надежно закрепить его в «стакане», воспользовавшись крепежными винтами и крепко закрутив их по бокам розетки.

Совет! Для того чтобы выровнять розетку и правильно установить декоративную накладку, нужно воспользоваться урочнем, маркером и карандашом, прочертив ровную полосу и равняться на нее при закреплении розетки.

После того как механизм закреплен, можно прикладывать накладку и затягивать винты.

Важно! Лицевая панель довольно хрупкая, поэтому при затягивании винтов важно не перестараться, чтобы она не треснула

Осталось только включить напряжение и проверить работоспособность розетки.

При наличии определенных навыков установить двойную розетку самому не так уж сложно. Правда, процесс требует внимательности и соблюдения техники безопасности.

Разновидности блоков

Перед тем, как изучать информацию о том, как подключить розетку с выключателем, необходимо узнать, что при выборе обращают внимание не только на дизайн изделия — его цвет, форму. Перед покупкой необходимо оценить технические параметры, возможности электрической сети. Особенно важен последний пункт для квартир старого жилого фонда, где электропроводка нередко находится в критическом состоянии

Следующий вопрос — функциональность изделия. При выборе того или иного блока обязательно учитывают, какие приборы будут подключать к розетке, какова их мощность

Особенно важен последний пункт для квартир старого жилого фонда, где электропроводка нередко находится в критическом состоянии. Следующий вопрос — функциональность изделия. При выборе того или иного блока обязательно учитывают, какие приборы будут подключать к розетке, какова их мощность.

Перед приобретением решают, сколько приборов будет подключаться к сети в конкретном помещении. Когда запланирована работа во влажных комнатах, блок обязательно должен быть оснащен специальными защитными шторками либо крышками.

Виды совмещенных устройств

Сейчас в магазинах легко обнаружить изделия с различными комбинациями. В одном устройстве могут находиться розетки (1-2) и несколько выключателей с одной/двумя/тремя или даже четырьмя клавишами. Так же как и обычные блоки, совмещенные конструкции бывают внутренними либо наружными. Последние выглядят чересчур громоздко, но они единственный вариант, если возможности сделать скрытую проводку просто нет.

Несмотря на относительно широкий ассортимент, самыми популярными остаются несколько типов конструкций.

Блок с розеткой и одним выключателем. Эти простейшие конструкции обычно используют для гаражей, подвалов и других небольших хозяйственных построек. Такой минимум позволит включить освещение и воспользоваться благами цивилизации — подогреть электрический чайник, включить радио или вентилятор. Подключение инструмента — вариант для мастеровитых хозяев.
Устройство с двумя клавишами. Такой вид спаренных блоков оптимален для коридоров и совмещенных санузлов, так как он уже дает возможность получить минимальный набор удобств — включать электричество в прихожей, санузле, присоединить к сети зарядку мобильного телефона, пылесос, фен или какой-либо инструмент.
Блок с тремя выключателями подойдет для небольших квартир с отдельно расположенными ванными/туалетными комнатами. В этом случае блок тоже будет самым логичным решением.

В других комнатах (гостиной, детской, спальне) присутствие таких конструкций вряд ли будет целесообразным, однако установка в любом помещении все же не запрещается. Блоки с несколькими клавишами помогут подключить многорожковые осветительные приборы, а дополнительная розетка нигде не будет лишней. Если электроприборы не «собираются» работать от такой розетки постоянно, то вариант вполне достоин рассмотрения.

Демонтаж

Замена одиночных типов считается мелким ремонтом. Сейчас уже можно легко подключить двойной тип с использованием устаревшего подрозетника. Если его менять, то остается достаточное место для новых образцов. Это избавит вас от мороки с прокладкой новой проводки, да и интерьер никак не повредится. Возможно, придется прибегнуть к косметическому ремонту, но это никогда не было критичным условием для кого-то.

Самостоятельно вы можете быстро демонтировать старую версию. Открутите все крепежные элементы, снимите крышку, отсоедините провода и открутите лапки крепежа. Также проделайте с розеткой, которую собираетесь устанавливать.

Классификация

Разнообразие современных моделей, предлагаемых производителями – впечатляет. В основном они характеризуются по трём важным моментам, которые нужно всегда учитывать:

Штепсельная вилка электроприбора, от которой зависит форма разъема;
Страна-производитель;
Материал, задействованный в процессе изготовления.

Чаще всего применяются следующие виды устройств с двумя гнёздами:

Внутренние;
Наружные;
Накладные;
Встраиваемые;
Навесные;
С заземлением;
Пружинные;
Обычные, без заземления;
Штекерные;
С заземлением и защитной рамкой;
С закрытыми гнёздами;
Со шторками;
Имеющие резиновые прокладки для защиты от влаги и сырости;
С защитным отключением;
С встроенным таймером;
С кнопкой, встроенной в устройство, при нажатии на которую выбрасывается штепсельная вилка;
С закрывающейся крышкой.

Подключение двойной розетки своими руками

Современное понятие сдвоенной розетки не совсем однозначно. Многие из нас еще воспринимают такое устройство, как несколько отдельных розеток, размещенных вплотную друг к другу.

Однако, подобный вариант не слишком эстетичен, а порой требует еще и расширения существующей в стене ниши для монтажа дополнительного подрозетника.

Совсем другое дело, когда двойная розетка выполняется в виде моноблока, и ею вполне можно заменить установленный на том же месте старый прототип.

В худшем случае придется демонтировать для замены существующую установочную коробку, но если это сделать аккуратно, процесс не приведет к глобальному переклеиванию обоев или перекраске всей стенки.

Как правильно подключить двойную розетку. Двойная розетка – это вынужденная мера?

Отвечая на этот вопрос, мы говорим твердое «Да»! Двойная розетка – это действительно вынужденная мера. Гораздо лучше иметь две отдельные розетки, объединенные под общей рамкой, чем одну двойную. Попробуем аргументировать это утверждение.

Механизмы современных розеток и выключателей монтируются в стандартных монтажных коробках диаметром 68 мм и глубиной 40 мм или 60 мм (увеличенной глубины). Последние используются для того, чтобы за механизмом можно было еще и разместить элементы коммутации, что позволяет избавиться от распределительных коробок. Монтажные коробки также часто называют подрозетниками. Такое определение ошибочное, но оно настолько вошло в обиход, что бороться с этим бесполезно.

Различные виды монтажных коробок

Коробки делают из пластика, на боковых поверхностях и сзади имеются перфорированные отверстия для ввода кабеля, которые в нужном месте легко вырезаются ножом. Сбоку коробок могут быть «уши» — выступы, которыми можно соединять коробки вместе. Внутри «ушей» в дальнейшем легко прокладывать провод. Соединенные «ушами» коробки имеют стандартные межцентровые расстояния в 71 мм. Это позволяет монтировать механизмы розеток, выключателей, диммеров и других устройств рядом.

Механизмы двух розеток, смонтированных в двух монтажных коробках с межцентровым расстоянием в 71 мм

А потом закрывать их единой рамкой на два места. Если бы каждая розетка монтировалась со своей рамкой, то монтажные коробки пришлось бы «раздвигать» на бо́льшее расстояние и между ними была бы щель, что не так эстетично.

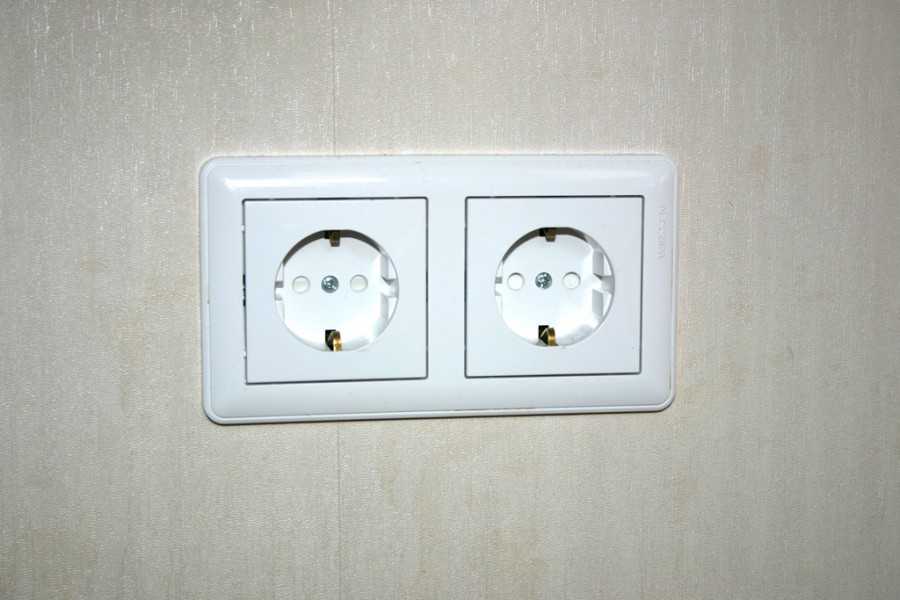

Те же розетки, но уже под одной рамкой

Теперь стоит определиться с некоторыми понятиями. Розетки, в которых два отдельных механизма монтируются в своих монтажных коробках, а потом они объединяются под одной рамкой называют сдвоенными или блок из двух розеток. Рассмотрим, что такое двойная розетка. Основным ее отличием является то, что две контактные группы для двух розеток монтируются в одном механизме, размещенном в одной монтажной коробке . Состав механизма можно увидеть на следующем рисунке.

Устройство двойной розетки без заземляющего контакта

Основная деталь механизма розетки – это корпус (1), который делается из термостойкого пластика. Ранее можно было встретить керамические корпуса, однако, сейчас это либо редкость, либо очень дорого. К корпусу присоединен суппорт (2), который «отвечает» за точное позиционирование розетки на плоской поверхности стены и крепление механизма к монтажной коробке при помощи саморезов (10).

Электрическая часть розетки состоит из шины (3), представляющей собой две сложенные вместе и соединенные латунные пластины, которые укладываются в пазы корпуса. На концах шины пластины «расходятся» образуя лепестковые контакты (4), отвечающие за надежный контакт с цилиндрическими штырями штепселя (вилки). Хоть и латунь и является упругим материалом, но все равно со временем соединение может разбалтываться, нарушая контакт. Для предотвращения этого явления в хороших розетках ставят пружинные скобы (5). Контакт с проводом обеспечивает квадратная гайка (6), прижимающая его к шине при помощи винта (7). Зачищенный провод заводится с задней части корпуса через специальные отверстия.

Крепление и центрирование механизма розетки в монтажной коробке кроме саморезов (10) осуществляется двумя подпружиненными лапками (8), которые имеют острые концы. При вращении винтов 9 по часовой стрелке (закручивании) лапки-фиксаторы раздвигаются в стороны и упираются в рельефную внутреннюю поверхность монтажной коробки, надежно фиксируют механизм.

Схема подключения розетки и выключателя: шлейфом, последовательно, параллельно

Давайте рассмотрим, как подсоединить розетку или блок из нескольких единиц. Подключить электророзетки параллельным соединением можно через распаечную (распределительную) коробку или с помощью клемм, это способ еще называется шлейфным соединением. При соединении электророзеток шлейфом, кабель подсоединяется к первой единице блока, а кабель для следующего блока запитывается от последней. Для шлейфового соединения требуется обязательные независимые друг от друга отсоединения розетки. Для этого проводники соединяются с нулевыми проводниками через клеммы или пайки. К первой электророзетке подсоединяется ноль и фаза. На провод заземления ставится сжим, от которого к каждой из единиц подводится по проводу для заземления. Чтобы подключить второй розеточный блок, нужно от последней единицы первого блока подключить фазу и рабочий ноль, а в сжим – провод заземления.

Теперь рассмотрим подключение обычного одноклавишного выключателя. Для этого фазовый провод подсоединяем к выключателю с помощью зажима, отмеченного английской «L» или стрелкой «наружу», ноль подсоединяем к зажиму со стрелкой «внутрь» или буквой «N». Оба провода надежно прикручиваем. Так как заземление в выключателях не используется, лишний провод обрезаем и изолируем.

Еще один актуальный вопрос: «Как подключить выключатель от розетки»? Для этого лучше использовать блок, состоящий из электророзетки и одного или нескольких выключателей. От распределительной коробки прокладывается новый кабель. По одной жиле кабеля направляется фаза к выключателю, а по другой – рабочий «ноль» к розетке. Остальные жилы проходят на светильники через выключатели. От распаечной коробки к светильникам прокладываются 3-х жильные провода (ноль, заземление и фаза).

Безопасность и инструмент

Прокладка кабеля, установка точки питания проводятся после полного отключения автомата или пробок. С помощью индикатора убеждаются, что прибор обесточен. Лучше применять сразу два индикатора для гарантированного получения результатов проверки и во избежание нежелательных последствий.
Учитывают состояние распределительной коробки, к которой подведены исходное гнездо, сама точка питания. Повреждённые экземпляры в работе не используют.
Стену, где уже проложена проводка, не долбят, не сверлят, не режут.
Запрещено перекусывать кусачками проводку, находящуюся под напряжением.
Любой контакт между отвёрткой и кабелем фазы или нуля приводит к замыканию в сети.
Розетки устанавливают на высоте 0,5-1 м от пола, но не ниже 30 см от плинтуса, располагая на каждые 6–10 квадратных метров помещения одну точку.
Рассчитывают мощность подключаемых устройств, сложив их вместе. Результат сравнивают с общей пропускной способностью сети.

Внимание
Монтаж проводки, сетевого гнезда своими руками производится при условии, что установка и настройка распределительного щитка в доме или квартире выполнялись профессионалом. Подключение без специального образования опасно для жизни.

Для того, чтобы добавить розетку, потребуются

маркер;
линейка;
уровень;
пассатижи;
отвёртки, одна из которых — с индикатором тока.

как установить розетку в гиспокартонеДля замазывания промежутка между стеной и коробкой понадобятся

узкий шпатель;
ёмкость для строительной смеси;
грунтовка.

Часто задаваемые вопросы

Вопрос №1: Какой подрозетник лучше всего использовать для быстрой и качественной установки?

Следует учесть, что выбор подрозетника не менее важен, чем подбор самой розетки. Потому следует остановиться на конструкциях известных марок, например, Schneider Electric, отличающиеся надежностью и высоким качеством.

Вопрос №2: Какой способ крепления розетки обеспечивает большую надежность — лапки-фиксаторы или саморезы?

Саморезы со временем расшатываются, как и лапки. Однако, второй вариант зарекомендовал себя как более эффективный способ крепления, так как фиксаторы с большим усилием прижимают внутреннюю часть к стенкам «стакана».

Вопрос №3: После создания ответвлений, чем лучше изолировать гильзу?

Изоляцию можно выполнить посредством термоусадочной трубки либо изоленты.

Вопрос №4: Заземление подключается сразу для всего устройства или для каждого гнезда необходимо свое заземление?

Заземляющий провод обязательно подключается к каждой из розеток, имеющихся в устройстве.

Вопрос №5: К какому контакту следует подключать заземляющую жилу?

Провод заземления подключается к расположенному на скобе центральному контакту, обычно на нем имеется соответствующий значок.

Виды двойных розеток. Основные виды двойных розеток

Любые типы электрических розеток в том числе и юсб предназначены для включения в сеть различных приборов. Конструкция включает в себя основную или рабочую часть с контактной группой, и крышку, предохраняющую внутренний механизм от внешних воздействий.

Нередко возникает проблема в связи с невозможностью подключения дополнительного устройства из-за отсутствия свободных розеток. Поэтому у владельцев квартир все большую популярность приобретает двойная розетка, установленная в один подрозетник. Практически все модели оборудуются контактами для подключения заземляющего провода.

Соединенные двойные розетки представляются в виде отдельных устройств, установленных на близком расстоянии друг от друга. Однако, как показывает практика, данный вариант не отличается эстетичностью и требует дополнительного сверления стены под еще один подрозетник.

Более удобным считается моноблок, выполненный в виде двойной розетки. Он может устанавливаться на старое место с обязательной заменой имеющейся монтажной коробки и не вызывает значительных разрушений внутренней отделки. В таких моноблоках мощность электрического тока разделяется на две части, и это является их недостатком, особенно заметным при одновременном подключении бытовых приборов.

В зависимости от модификации, моноблоки с двойными розетками разделяются на следующие типы:

Закрытые и открытые. В закрытом варианте отверстия под вилку защищены шторками. Такие розетки применяются в помещениях, где возможно нахождение маленьких детей. Для срабатывания шторок требуется одновременное нажатие на них. Поэтому, если ребенок захочет засунуть в отверстие какой-то предмет, ничего страшного не произойдет. 2-й вариант представляет собой стандартную конструкцию с открытыми контактами.
С заземлением или без него. В первом случае розетки оборудуются контактами для подключения заземляющего провода. Таким образом, обеспечивается дополнительная защита от токовых утечек на корпус прибора.
Розетки с дополнительной защитой от действия влаги и с возможностью установки на улице. Влагозащищенные приборы имеют класс защиты IP44, а предназначенные для улицы – IP55.

Изделия могут быть дополнительно промаркированы. Например, буквенное обозначение А указывает на двойную розетку производства США, буква В указывает на контакт заземления.

Монтаж подрозетников

Заведите провод в подрозетник и установите его в подготовленную выемку. Для фиксации в подрозетниках обычно имеются специальные крепления (лапки), упирающиеся в стены при закручивании винтов.

Для повышения надежности зафиксируйте подрозетник раствором (цемент, гипс, алебастр и т. п.), поскольку штатные крепежи со временем ослабевают. Все щели следует тщательно заполнить раствором.

Накладная двойная розетка не требует подготовки отверстия и установки подрозетников, поскольку монтируется непосредственно на стену. Фиксация накладных розеток обычно осуществляется дюбелями.

Разводка проводов и подключение

Перед началом подключения необходимо очистить жилы кабеля от изоляции. Эта операция выполняется острым ножом. Длина провода не должна быть слишком большой, обычно она составляет не более 12 см. Сами жилы очищаются от изоляции примерно на 1 см. Если провода слишком короткие, то они удлиняются.

Пока не начался монтаж двойной розетки определяется маркировка кабелей по принадлежности. Коричневым или красным цветом окрашивается фазный проводник, реже его окраска бывает черной или белой. Нейтральный провод заключается в изоляцию голубого или бело-синего цвета. Заземляющий проводник всегда окрашен в традиционный желто-зеленый цвет.

Однако, иногда цветовая гамма нарушается, поэтому рекомендуется выполнить измерения. Для этого используется индикаторная отвертка, которая поочередно касается оголенных проводов. На фазном проводе световой сигнал загорается, а на нулевом такой сигнал будет отсутствовать.

Перед тем как начнется установка двойной розетки помещение нужно обесточить с помощью автоматического выключателя. При отсутствии возможности отключить лишь одно помещение, полностью обесточивается вся квартира. В месте выхода провода, где будет подключаться двойная розетка, необходимо еще раз проверить наличие или отсутствие напряжения.

Провода скручиваются между собой непосредственно внутри подрозетника. Соединение оголенных концов осуществляется методом пайки или с использованием специального латунного контакта. Во втором случае последующая эксплуатация розетки становится более безопасной.

Разводка и подключение проводов к розетке, оборудованной заземлением, выполняется по установленным правилам. Правые клеммы отводятся для фазного провода, а левые – для нейтрального. Подключение заземляющего кабеля выполняется на верхнюю и центральную клеммы розетки. В центральной клемме имеются усики, чаще всего выступающие за пределы корпуса. Крепление заземляющего контакта осуществляется по такой же схеме, которая используется для фазы и нуля.

Запрещается крепление на общую пластину фазного и нулевого провода, так как это приведет к короткому замыканию и выходу из строя всей электропроводки.
