Как сделать солнечную батарею своими руками: способы сборки и монтажа солнечной панели

Самодельная солнечная батарея своими руками – пошаговая инструкция

Последовательность действий при создании модуля следующая.

1. Спайка контактов.

Для того, чтобы панель работала как единое целое, на все кремниевые элементы необходимо припаять контакты:

Для каждой фотоэлектрической пластинки готовим два металлических проводника

Нарезаются они из полос, используя шаблон из картона, длина которого примерно вдвое больше, чем размер ячейки.
Предварительно место пайки обрабатывается кислотой с целью обезжиривания.
Припаивание нужно осуществлять предельно осторожно и аккуратно из-за хрупкости тонких полупроводниковых пластинок.
Желательно использовать припой уже с канифолью, помещенной внутрь пустотелой трубочки.

2. Рамка.

Самодельная солнечная батарея помещается в прямоугольный каркас из деревянных реек или алюминиевого профиля.

• Высота будущих бортов должна составлять от 7 до 9 см.
• Скрепляются все четыре элемента саморезами.
• Углы должны равняться строго 90 градусам.
• На внутреннюю часть рамки равномерным слоем наносится герметик – особенно тщательно в области углов.

3. Основание.

Выполняется из ровной плиты – обычно ДСП.

• Вдоль краев по периметру саморезами крепятся рейки высотой около 2 см – будущий «бортик».
• Через каждый 10 см в плите просверливаются ряды отверстий для вентиляции.
• Размер основания подбирается так, чтобы в полученный ящик точно легла рамка.

4. Сборка каркаса.

Производится последовательное укладывание слоев.

• В рамку вкладывается прозрачный лист из стекла или полимера.
• Фиксируем его метизами – 4 по углам, по 2 на длинных сторонах и по 1 на коротких.
• Крепим метизы саморезами.

5.Сборка и проверка модуля на работоспособность.

Самодельная солнечная батарея своими руками на завершающем этапе формируется так:

• Прозрачная основа размечается карандашом в виде «сетки» под места укладки элементов, тщательно протирается и обезжиривается с помощью спирта.
• На подготовленное основание строго по разметке раскладываются элементы с припаянными контактами рабочей (синей или черной) стороной вниз. Примерное расстояние между ячейками со всех сторон должно составлять 3 мм.
• Начинаем соединять между собой ячейки. Для этого очень аккуратно спаиваем вместе правый, отрицательный контакт одной пластинки с левым, положительным.

• Работа выполняется слева направо, рядами сверху вниз.
• Когда все элементы окажутся соединенными вместе, в центр каждого наносим немного герметика.
• Переворачиваем первый ряд рабочей стороной вверх и предельно аккуратно прижимаем к основанию по разметке.
• Крайние элементы припаиваем на шину – широкую серебряную полосу – «плюс» к «минусу».

• Тестируем цепочку на работоспособность с помощью амперметра. Осуществляется тестирование под ярким солнцем в середине дня, при размещении рабочих поверхностей перпендикулярно направлению солнечных лучей. Такое оптимальное положение должно соответствовать току порядка 5-10 ампер. У фабричных модулей данный показатель на 15-20% выше.
• Последовательно повторяем операции соединения и проверки со следующими рядами.
• Присоединяем к почти готовой панели блокирующий диод, который гарантирует недопущение самопроизвольного разряда АКБ при неработающем в темное время суток модуле.
• В днище проделываем отверстия под провода. Во избежание провисания крепим их на силиконовый герметик.

6. Окончательная герметизация самодельной солнечной батареи, собранной своими руками.

Осуществляется не ранее, чем собранный модуль полностью проверен на работоспособность.

Рекомендуется более надежная полная герметизация эпоксидным компаундом.

• Снизу, между основанием и рядами ячеек укладывается поролон.
• На верхнюю часть рабочих элементов наносится герметик.
• К нему аккуратно и плотно прижимается прозрачный защитный лист из полимера или оргстекла.
• Поверх защиты временно кладется груз, задача которого – полностью выдавить из полужидкого герметика пузырьки воздуха.
• Последний этап – повторный тест работоспособности и вольтамперных характеристик панели.

Если проверка.прошла нормально, модуль полностью готов к эксплуатации. Остается лишь приобрести и установить периферийное оборудование (инвертор, контроллер, АКБ), соединить все в единую цепь, провести пуско-наладку и можно запускать солнечную электростанцию собранную самостоятельно.

Какие комплектующие нужны и где их купить

Основная деталь – солнечная фотопанель. Обычно кремниевые пластины покупают через интернет с доставкой из Китая или США. Это связано с высокой ценой на комплектующие отечественного производства.

Себестоимость отечественных пластин получается настолько высокой, что выгоднее заказать на Еbay. Что касается брака, то на 100 пластин лишь 2-4 непригодны к использованию. Если заказывать китайские пластины, то риски выше, т.к. качество оставляет желать лучшего. Преимущество – только в цене.

Готовая панель гораздо удобнее в использовании, но и втрое дороже, поэтому лучше все-таки озадачиться поиском комплектующих и собрать устройство своими руками

Остальные комплектующие можно купить в любом магазине электротоваров. Также потребуются оловянный припой, рама, стекло, пленка, лента и карандаш для разметки.

Солнечные элементы для батареи

Аккумулятор для солнечной системы

Комплект для сборки батареи

Стабилизатор напряжения для солнечной батареи

При покупке комплектующих стоит обращать внимание на гарантию производителя. Обычно она составляет 10 лет, в некоторых случаях – до 20

Важно также правильно подобрать аккумулятор

Экономия на нем нередко оборачивается неприятностями: во время зарядки прибора может выделяться водород, что чревато взрывом

Важно также правильно подобрать аккумулятор. Экономия на нем нередко оборачивается неприятностями: во время зарядки прибора может выделяться водород, что чревато взрывом

Пошаговая фотоинструкция

Максимально подробно рассказано, как своими руками собрать солнечную батарею из фотоэлементов на алюминиевом каркасе.

Сточить напильником углы на одной грани с каждой стороны алюминиевого угла под 45 градусов.

Обрезать уголки ножовкой по металлу под 45 градусов. Для удобства можно воспользоваться стуслом:

С каждой стороны уголка должна получиться вот такая конструкция:

Обрезанный алюминиевый уголок

Делаем скобы для соединения уголков:

На сторонах каждой полученной скобы находим центр и сверлим отверстие, диаметром 6 мм:

Делаем разметку через отверстие в каждой скобе на уголке. Чтобы потом не перепутать, помечаем каждый угол и каждую скобу цифрой:

Сверлим отверстия в уголке сверлом 5 мм, должно получиться так:

Отверстия в уголке

Собираем рамку с помощью болтов и гаек:

Соединение рамки болтами и гайками

Вклеиваем с помощью герметика стекло в собранную рамку:

Силиконом следует обработать стыки снаружи и внутри

Обезжирить поверхность стекла изнутри и разложить фотоэлементы лицевой стороной вниз таким образом, чтобы контактные шины были параллельны:

Соедините между собой фотоэлементы скотчем, так они не распадутся при дальнейших операциях.

Соединить между собой элементы по схеме:

Схема соединения фотоэлементов в батарее

Собираем уплотняющую конструкцию:

1. Из листа пенополиуретана вырезаем прямоугольник, меньше внутренней части рамки на 1 см с каждой стороны;
2. Запаиваем получившийся прямоугольник в полиэтиленовую пленку с помощью скотча или паяльника

Конструкция укладывается внутрь рамки:

Поролон укладывается внутрь рамки

Рамка вместе с поролоном переворачивается и снимается. Остаются только уложенные и скрепленные между собой скотчем фотоэлементы:

На всю поверхность фотоэлементов кистью наносится герметик Sylgard 184 и накрывается сверху рамкой со стеклом:

Ставим груз на стекло на несколько часов, за это время должны удалиться пузыри воздуха:

Пузыри уходят за 2-3 часа

Через 12 часов снимаем груз и отрываем поролон. Батарея готова к подключению!

Мощность солнечной батареи

Как понять: какая солнечная батарея необходима? Для этого нужно определить расход электроэнергии.

Можно иметь небольшую переносную систему, электричества которой хватит на подзарядку мобильного телефона или для работы ноутбука.

Если же электричество необходимо для освещения дома, работы электроприборов (телевизора, холодильника, утюга, пылесоса, компьютера), водяного насоса, то размеры поверхности батареи могут быть значительными. Солнечная батарея обычно устанавливается на крышах, стенах, иногда окнах дома. Мощность можно определить от вида и количества фотоячеек, которые могут расположиться на этой площади.

Например, исходные данные для расчета:

Допустим, требуемый расход электроэнергии 6000 Вт, Емкость аккумулятора составляет: 6000/12=500 А. Контролер 500/10=50 А. Минимальное напряжение, которое нужно получить от батареи 50*12=600 Вт. Примем требуемое напряжение равным 1000 Вт. Нам понадобится 1000/4*36=6,9, то есть 7 панелей (с 36 поликристаллическими фотоячейками, мощностью 4 Вт).

Способы крепления

Стоит рассмотреть самые распространенные способы установки на земле и на кровле. Все варианты для земли подойдут и для плоской крыши, с тем отличием, что вначале нужно поставить кронштейны. Методов несколько, у каждого свои особенности:

1. Деревянный каркас для наземного монтажа – самое простое решение. Для начала следует выбрать правильное направление, потом продумать способ крепления. Можно вкопать столбы в землю, а можно поставить фундаментные блоки и установить конструкцию на них. Использовать лучше бруски, предварительно обработанные защитным составом. Крепить панели проще с помощью алюминиевых уголков и резьбовой шпильки, эти элементы заодно служат заземлением. Образец показан на фото ниже.

2. Каркас из дерева с направляющими из алюминия. За счет того, что крепление солнечных батарей производится с помощью специального крепежа работа упрощается, а качество повышается. Конструкция собирается так же, как описано выше, но со стороны установки панелей ставятся направляющие, на которых и располагаются коллекторы энергии.

3. Металлическая конструкция. Для изготовления проще всего использовать трубы (как круглые, так и профилированные) или уголок. Каркас сваривают, чтобы он был прочным и не сломался под нагрузкой, с наружной стороны крепят кронштейны для направляющих. Этот тип хорош и тем, что каркас одновременно служит заземлением.

4. На крышах из классической или гибкой черепицы предварительно нужно установить кронштейны, которые заходят под кровельный материал. Они не нарушают целостность кровли. К кронштейнам крепятся направляющие из алюминия, затем производится монтаж солнечных батарей. Для этого используют специальные винтовые зажимы, по 4-6 штук на каждый элемент.
5. Если на крыше металлочерепица или профнастил, следует использовать специальные крепления. Они прикручиваются через металл специальными винтами, место крепления закрывается шайбой с резиновым слоем, чтобы в отверстие не попадала вода. Дальше работа проводится как обычно – ставятся направляющие и прикрепляются панели.

При креплении панелей проверяйте надежность, они не должны болтаться и двигаться.

Самостоятельная сборка солнечных батарей

Материалы и инструменты для работы:

• Фотоэлектрохимические элементы с припаянными проводниками;
• Паяльник – ручной прибор, предназначенный для соединения различных деталей при помощи специального материала под воздействием высоких температур;
• Мультиметр – электроизмерительный прибор, который выполняет функции вольтметра (измерение напряжения), амперметра (измерение тока) и омметра (измерение сопротивления);
• Профиль или алюминиевые уголки;
• Шурупы;
• Диоды Шоттки – в полупроводниковом диоде происходит малое падение напряжения в отличие от обычного диода;
• Клей-герметик – состав включает силикон, который затвердевает при достижении комнатной температуры;
• Проводники;
• Стеклянные поверхности;
• ДСП или фанера;
• Ножовка.

Пошаговый алгоритм по монтажу солнечной батареи

Самостоятельная сборка солнечной батареи включает следующие этапы:

1. На основу необходимо выложить заранее рассчитанное количество фотоэлементов с шагом не более 50 мм и нанести разметку. К положительному проводнику подключить диод Шоттки, который и отвечает за работу прибора в темное время суток. После проведения подготовительных мероприятий, элементы спаиваются между собой и проверяется работоспособность цепи.
2. Бортики рамы также собираются самостоятельно из пластиковых уголков или металлического профиля, соединяются элементы силиконовым клеем-герметиком. После собранного каркаса снизу прикрепляется лист фанеры или ДСП и перфорируются отверстия для создания циркуляции воздуха и выводов проводов.
3. На полученный каркас размещается собранная цепь по заранее нанесенной разметке и приклеивается с помощью клея-герметика.
4. Фотоэлементы также необходимо загерметизировать полной или частичной заливкой. Для вытравливания воздуха на цельную конструкцию можно поставить груз.

Другие варианты самодельных солнечных панелей

Из прочих, еще более дешевых модификаций устройств, использующих энергию солнца, можно упомянуть следующие.

1. Солнечные батареи из CD или DVD дисков своими руками

Элементы конструкции:

• CD или DVD диск;
• прямоугольный светодиод;
• крышка, не допускающая «утечки» излучения;
• шуруп или болтик;
• два провода.

Изготовление:

• Прокалываем отверстие в крышке по размеру диска. Подойдет любой острый инструмент – шило, гвоздь, сверло, ножнички.
• Вкручиваем в отверстие болт.
• Компакт-диск закрепляем на крышке.
• Направляем блестящую поверхность в сторону солнца под таки углом, чтобы отраженный луч падал на светодиод.

Это кажется удивительным, но такая примитивная и практически бесплатная «солнечная батарея» из ненужного диска, сделанная своими руками, способна генерировать до 5V.

2. Микро СЭС из транзисторов

Элементы конструкции:

• транзисторы вида P210;
• донышки от любой алюминиевой банки – пива, пепси-колы и т.д.;
• кусочек основы из ДВП, куда будут крепиться транзисторы.

Изготовление:

• с помощью плоскогубцев снимаем верхнюю часть нашего транзистора, чтобы добраться до фоточувствительного элемента;
• из донышка баночки делаем отражатель;
• в ДСП просверливаем дырочку для закрепления модифицированного транзистора;
• рядом под нужным углом крепим алюминиевый рефлектор, используя термоклей.

При последовательном соединении нескольких транзисторов и донышек-отражателей можно получить от устройства от 0,1 до нескольких вольт. Затратив при этом всего около 100 рублей на материалы.

3. Солнечная батарея своими руками из диодов

Главное, чтобы диоды были прозрачными. Соединять их также можно последовательно. Один элемент выдает в среднем 0,2 – 0,4V. Десяток – соответственно, в 10 раз больше, 2 – 4V.

4. Микро СЭС из фольги

Существует сразу несколько вариантов подобной конструкции. Фольга в них играет роль отражателя. В зависимости от фотоэлемента, на который будет отражаться свет, можно получать от 0,1 до 3 вольт энергии.

Можно ли сделать преобразователь солнечной энергии своими руками?

Мастеровые люди, обладающие обширными познаниями в электронике, могут сделать фотоэлементы для преобразования солнечной энергии в электрическую и самостоятельно. Для этого используются кремневые диоды, вернее их кристаллы, освобожденные из корпусов. Процесс этот трудоемкий, и начинать его или нет, каждый решает самостоятельно. Можно брать диоды, использующиеся в мостовых схемах выпрямителей напряжения и стабилизаторах – Д226, КД202, Д7 и др. Находящийся в этих диодах полупроводниковый кристалл при попадании на него солнечного света становится источником тока, точно так же как и фотопластинка. Но добраться до него и при этом его не повредить – довольно сложный и кропотливый процесс.

Всем, кто решится заняться созданием элементов для преобразователя самостоятельно, стоит запомнить следующее – если удалось аккуратно разобрать и спаять батарею, состоящую всего из двадцати диодов марки КД202 по схеме из параллельно соединенных 5 групп, то можно получить напряжение около 2 В с током до 0,8 Ампера. Этой мощности хватит лишь на питание небольшого радиоприемника, имеющего в своей схеме всего один или два транзистора. Но чтобы из них получилась полноценная солнечная батарея для дачи, нужно очень сильно постараться. Огромный труд, большие площади, громоздкость конструкции делает это занятие бесперспективным. Но для маленьких приборов и гаджетов это вполне подходящая конструкция, которую могут сделать все, кто любит заниматься электротехникой.

Солнечная батарея своими руками – как сделать, собрать и изготовить?

Отходя от самодельных вариантов мы уделим внимание уже более серьёзным вещам. Сейчас мы поговорим о том, как правильно собрать и изготовить настоящую солнечную батарею своими руками. Да – такое тоже возможно

И хочется вас уверить – она будет не хуже покупных аналогов

Да – такое тоже возможно. И хочется вас уверить – она будет не хуже покупных аналогов.

Для начала стоит сказать, что, вероятно, вы не сможете найти на свободном рынке сами настоящие кремниевые панели, которые используются в полноценных солнечных батареях. Да и стоит они будут дорого. Мы же будем собирать нашу солнечную батарею из монокристаллических панелей – варианте более дешёвом, но отлично показывающим себя в плане выработки электрической энергии. Тем более что монокристаллические панели легко найти и стоят они достаточно недорого. Они бывают разных размеров. Самый популярный и ходовой вариант – 3х6 дюймов, который вырабатывает 0,5В в эквиваленте. Таких нам будет достаточно. В зависимости от ваших финансов вы можете купить их хоть 100-200 штук, но сегодня мы соберём вариант, которого хватит на то, чтобы запитать небольшие аккумуляторы, лампочки и прочие небольшие электронные элементы.

Выбор фотоэлементов

Как мы утверждали выше – мы выбрали монокристаллическую основу. Найти её можно где угодно. Самое популярное место, где её продают в гигантских количествах – это торговые площадки Amazon или Ebay.

Главное помните, что там очень легко нарваться на недобросовестных продавцов, так что покупайте только у тех людей, у кого достаточно высокий рейтинг. Если у продавца хороший рейтинг, то вы будете уверены, что ваши панели дойдут до вас хорошо запакованные, не битые и в том количестве, в котором вы заказывали.

Выбор места (система ориентации), проектирование и материалы

После того, как вы дождётесь вашу посылку с основными фотоэлементами, вы должны хорошо выбрать место для установки вашей солнечной батареи. Ведь вам нужно будет, чтобы она работала на 100% мощности, не так ли? Профессионалы в этом деле советуют проводить установку в то место, где солнечная батарея будет направлена чуть ниже небесного зенита и смотреть в сторону Запада-Востока. Это позволит практически весь день “ловить” солнечный свет.

Изготовление каркаса солнечной батареи

Для начала вам требуется изготовить основание солнечной батареи. Оно может быть деревянное, пластиковое или алюминиевое. Лучше всего себя показывает дерево и пластик. Оно должно быть достаточного размера, чтобы в ряд поместить все ваши фотоэлементы, но при этом они не должны будут болтаться внутри всей конструкции.

После того, как вы собрали основание солнечной батареи вам потребуется просверлить множество отверстий на его поверхности для будущего выведения проводников в единую систему.

Кстати не забудьте, что всё основание требуется сверху закрыть оргстеклом для защиты ваших элементов от погодных условий.

Пайка элементов и подключение

После того, как ваше основание будет готово вы можете размещать ваши элементы на его поверхности. Фотоэлементы размещаете вдоль всей конструкции проводниками вниз (просовываете их в наши просверленные отверстия).

Затем их требуется спаять между собой. В интернете есть множество схем, по которым происходит пайка фотоэлементов. Главное – соединить их в своеобразную единую систему для того, чтобы они все вместе могли собирать полученную энергию и направлять её в конденсатор.

Последним шагом будет припайка “выводного” провода, который будет подключён к конденсатору и выводить в него получаемую энергию.

Монтаж

Это финальный шаг. После того как вы убедитесь в том, что все элементы собраны верно, сидят плотно и не болтаются, хорошо закрыты оргстеклом – можно приступать к монтажу. В плане монтажа солнечную батарею лучше крепить на прочное основание. Отлично подойдёт металлический каркас, укреплённый строительными шурупами. На нём солнечные панели будут сидеть прочно, не шататься и не поддаваться никаким погодным условиям.

На этом всё! Что мы имеем в итоге? Если вы сделали солнечную батарею, состоящую из 30-50 фотоэлементов, то этого будет вполне достаточно для того, чтобы быстро зарядить ваш мобильный телефон или зажечь небольшую бытовую лампочку, т.е. у вас на выходе получилось полноценное самодельное зарядное устройство для зарядки аккумулятора телефона, уличного дачного светильника, либо небольшого садового фонарика. Если же вы сделали солнечную панель, к примеру, в 100-200 фотоэлементов, то тут уже может идти речь о “запитке” некоторых бытовых приборов, например, кипятильника для нагрева воды. В любом случае – такая панель будет дешевле покупных аналогов и сохранит вам деньги.

Солнечная батарея из сд дисков

Для создания потребуется:

• Специальный светодиод прямоугольной формы.
• Компакт диск.
• Специальная крышка блокирующая утечку солнечной энергии.
• Болт.
• Пару проводов.

Процесс создания

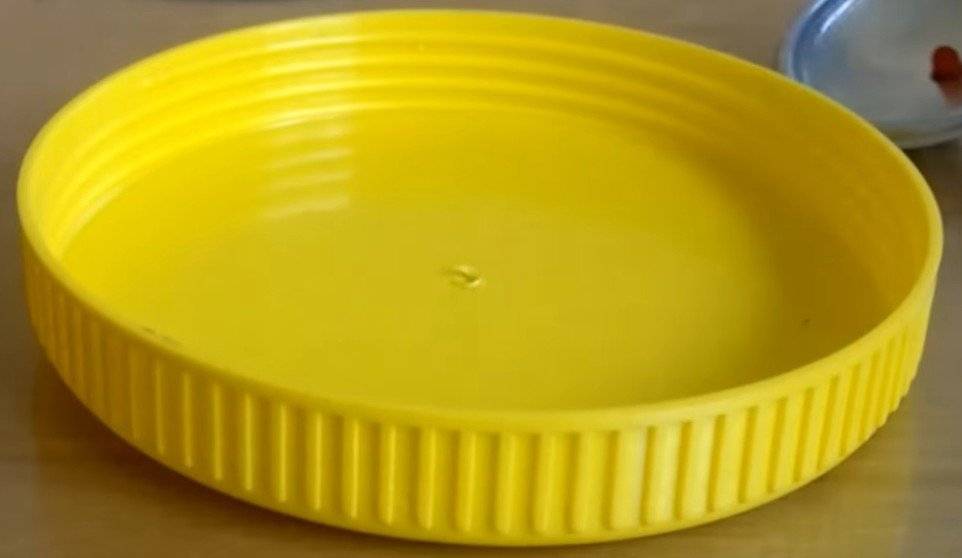

Первым делом выполняем работу с крышкой. В ней нужно проколоть отверстие. Это можно сделать аккуратно ножницами, гвоздем или шилом.

Далее вкручиваем шуруп в пробку.

После этого берем CD диск и кладем его на крышку. Затем все закручиваем.

В итоге у нас появилась готовая цельная конструкция усиливающая и концентрирующая солнечный свет.

Теперь чтобы получить электричество перенаправляем луч солнца на светодиод. В итоге генерируется около 5 вольт энергии.

Таким образом если это запаковать в нехитрую конструкцию можно получать нужное количество электричества. Затраты при этом будут самые минимальные.

Идеи из подручных материалов

Можно сделать солнечную батарею своими руками из подручных материалов. Рассмотрим самые популярные варианты.

Солнечная батарея из фольги

Многие удивятся, узнав, что фольгу можно применять для изготовления солнечной батареи своими руками. На самом деле, в этом нет ничего удивительного, ведь фольга увеличивает отражающие способности материалов. Например, для уменьшения перегрева панелей, их кладут на фольгу.

Как сделать солнечную батарею из фольги?

Нам понадобится:

• 2 «крокодильчика»;
• медная фольга;
• мультиметр;
• соль;
• пустая пластиковая бутылка без горлышка;
• электрическая печь;
• дрель.

Очистив медный лист и вымыв руки, отрезаем кусок фольги, кладем его на раскаленную электроплиту, нагреваем полчаса, наблюдая почернение, затем убираем фольгу с плиты, даем остыть и видим, как от листа отслаиваются куски. После нагревания оксидная пленка пропадает, поэтому черный оксид можно аккуратно удалить водой.

Затем вырезается второй кусок фольги такого же размера, как и первый, две части сгибаются, опускаются в бутылку так, чтобы у них не было возможности соприкоснуться.

Далее «крокодильчики» прицепляются к панели, провод от ненагретой фольги — к плюсу, от нагретой — к минусу, соль растворяют в воде и выливают раствор в бутылку. Батарея готова.

Также фольгу можно применять для подогрева. Для этого ее необходимо натянуть на раму, к которой затем нужно подсоединить шланги, подведенные, например, к лейке с водой.

Вот мы и узнали, как самому сделать солнечную батарею для дома из фольги.

Солнечная батарея из транзисторов

У многих дома завалялись старые транзисторы, но не все знают, что они вполне подойдут для изготовления солнечной батареи для дачи своими руками. Фотоэлементом в таком случае является полупроводниковая пластина, находящаяся внутри транзистора. Как же изготовить солнечную батарею из транзисторов своими руками? Сначала необходимо вскрыть транзистор, для чего достаточно срезать крышку, так мы сможем разглядеть пластину: она небольших размеров, чем и объясняется низкий КПД солнечных батарей из транзисторов.

Далее нужно проверить транзистор. Для этого используем мультиметр: подключаем прибор к транзистору с хорошо освещенным p-n переходом и замеряем ток, мультиметр должен зафиксировать ток от нескольких долей миллиампера до 1 или чуть больше; далее переключаем прибор в режим измерения напряжения, мультиметр должен выдать десятые доли вольта.

Прошедшие проверку транзисторы размещаем внутри корпуса, например, листового пластика и спаиваем. Можно изготовить такую солнечную батарею своими руками в домашних условиях и использовать ее для зарядки аккумуляторов и радиоприемников маленькой мощности.

Солнечная батарея из диодов

Также подходят для сборки батарей старые диоды. Сделать солнечную батарею своими руками из диодов совсем несложно. Нужно вскрыть диод, оголив кристалл, являющийся фотоэлементом, затем нагревать диод 20 секунд на газовой плите, и, когда припой расплавится, извлечь кристалл. Остается припаять вытащенные кристаллы к корпусу.

Мощность таких батарей невелика, но для электропитания небольших светодиодов ее достаточно.

Солнечная батарея из пивных банок

Такой вариант изготовления солнечной батареи своими руками из подручных средств большинству покажется очень странным, но сделать солнечную батарею своими руками из пивных банок просто и дешево.

Корпус сделаем из фанеры, на которую поместим поликарбонат или оргстекло, на задней поверхности фанеры зафиксируем пенопласт или стекловату для изоляции. Фотоэлементами нам послужат алюминиевые банки

Важно выбрать именно банки из алюминия, так как алюминий менее подвержен коррозии, чем, например, железо и обладает лучшим теплообменом

Далее в нижней части банок проделываются отверстия, крышка срезается, и ненужные элементы загибаются для обеспечения лучшей циркуляции воздуха. Затем необходимо очистить банки от жира и грязи с помощью специальных средств, не содержащих кислоты. Далее необходимо герметично скрепить банки между собой: силиконовым гелем, выдерживающим высокие температуры, или паяльником. Обязательно нужно очень хорошо просушить склеенные банки в неподвижном положении.

Прикрепив банки к корпусу, окрашиваем их в черный цвет и закрываем конструкцию оргстеклом или поликарбонатом. Такая батарея способна нагревать воду или воздух с последующей подачей в помещение.

Мы рассмотрели варианты того, как сделать солнечную панель своими руками. Надеемся, что теперь у вас не возникнет вопроса, как сделать солнечную батарею.

И все-таки это работает!

В конце концов, солнечные батареи, своими руками собранные энтузиастами, являются вполне реальными источниками питания. И если использовать в цепи 12-вольтные аккумуляторы с током не менее 800 А/час, оборудование по превращению напряжения из низкого в высокое – инверторы, а также контроллеры напряжения на 24 В с рабочим током до 50 Ампер и простой «бесперебойник» с током до 150 Ампер, то получится очень приличная электростанция, работающая на солнечных лучах, которая способна обеспечить потребности в электроэнергии жильцов частного дома. Естественно, при определенных погодных условиях.

Солнечная батарея из фольги

Как делается солнечная батарея из диодов, теперь понятно. Ещё хороший способ: можно сделать батарею из фольги. Но ее мощность будет ниже, чем у предыдущих методов.

Инструкция:

1. Потребуется медная фольга площадью 45 кв. см. Ее нужно обезжирить.
2. При помощи наждачной бумаги избавьтесь от оксидной пленки.
3. Теперь нужно положить фольгу на горелку, мощность которой должна быть менее 1,1 кВт. Необходимо нагревать, пока не начнут появляться красно-оранжевые пятна.
4. После этого нагревать нужно еще в течение получаса, чтобы образовалась оксидная пленка нужной толщины.
5. Затем прожарку нужно остановить и дать остыть листу вместе с печкой.
6. Остатки удалить проточной водой, но не сгибая лист
7. Обрежьте с пластиковой бутылки объемом 2–2,5 литра горло и поместите туда два куска фольги. Они не должны соединяться. Закрепляются они специальным зажимом типа «Крокодил».
8. К обработанному куску пойдет минус, а к другому – плюс.
9. Теперь туда нужно залить раствор из соли. Его уровень должен быть чуть ниже верхней кромки электродов – примерно на 2,5 см. Готовится он из 2–4 столовых ложек соли.

Самодельная солнечная панель – это отличный выход. И как можно заметить, имеется много способов ее изготовить: солнечная батарея из транзисторов, солнечный коллектор из алюминиевых банок, из фольги, из диодов. И это еще далеко не все.  Собирать совсем несложно, если понимать принцип ее работы. Она, конечно, не сможет запитать целый дом или дачу, но в качестве дополнительного аккумулятора для зарядки телефона или другой мелкой техники вполне подойдет. Изготавливая солнечную батарею в домашних условиях, будьте очень аккуратны и четко соблюдайте все инструкции.

Начинаем собирать солнечную панель

Сейчас можно найти массу предложений о том, как и из чего можно собрать солнечные панели. Способов много, и выбрать можно по своему предпочтению. В данном материале рассматриваются базовые принципы, которые необходимо использовать, изготавливая солнечные батареи своими руками.

Переменный ток

Также можно встретить описание сетей на солнечной энергии, использующих панели из 36 элементов. Каждая из панелей имеет мощность около 65 Ватт. Солнечная батарея для дачи или небольшого частного дома может состоять из 15 таких панелей, которые способны вырабатывать до 5 кВт в час общей электрической мощности, имея собственную мощность в 1 кВт.

Можно ли использовать светодиоды для солнечных панелей?

Светодиодная солнечная батарея является чистым вымыслом. Из светодиодов собрать даже небольшую солнечную микропанель практически невозможно. Вернее, создать можно, но стоит ли? С помощью солнечного света вполне реально получить на светодиоде около 1,5 вольта напряжения, но при этом сила сгенерированного тока очень мала, а для его генерации требуется только очень сильное солнце. И еще – светодиод при подаче на него напряжения сам выделяет лучевую энергию, то есть светится. А значит, те его собратья, на которые попал солнечный свет большей силы, будут вырабатывать электричество, которое этот светодиод сам же и будет потреблять. Все правильно и просто. И разобраться при этом в том, какие светодиоды производят, а какие потребляют энергию, просто невозможно. Даже если использовать десятки тысяч светодиодов – а это непрактично и неэкономично – толку никакого не будет.
