Как разобрать выключатель света: подготовка устройства к ремонту

Основные виды выключателей света

Существуют два основных вида конструкции крепления на стену, которых принципиально отличаются:

для скрытой проводки,
для наружной проводки.

Для того чтобы не допустить ошибок:

короткого замыкания,
перегорания дорогостоящих осветительных приборов, энергосберегающих, светодиодных или люминесцентных ламп,
сгоранию изоляции в распределительной коробке или стене,
поражения электрическим током.

Ознакомиться с основными правилами мер безопасности. Перед тем как снять выключатель, надо изучить конструкции их крепления и подключения. Изделия для наружной проводки крепятся обычными дюбелями и саморезами, через крепежные отверстия корпус прижимается к стене. Для моделей внутренней проводки технологии крепления сложнее. В конструкции корпуса предусмотрен механизм раздвижных планок, которые фиксируют корпус с двух противоположных сторон в заранее проделанном отверстии диаметром от 67-70 мм.

Наши читатели рекомендуют! Для экономии на платежах за электроэнергию наши читатели советуют ‘Экономитель энергии Electricity Saving Box’. Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Независимо от типа переключателя света, с какой целью приходится его разбирать, в первую очередь на распределительном щите, отключается защитный автомат. Это делается в целях безопасности, чтобы исключить возможность поражения электрическим током работающих людей. Надо убедиться в правильности сделанных отключений, щелкните клавишами несколько раз, осветительные приборы не должны работать. На автомат защиты в распределительном щите по требованиям ПУЭ (Правила устройства электроустановок) надо повесить табличку «не включать работают люди». Желательно закрыть шкаф и держать ключи у себя, чтобы посторонние не имели доступа к переключениям. Выполнив эти мероприятия можно приступать к разборке самого выключателя.

Разбор выключателя света

Чтобы починить выключатель, необходимо первым делом разобрать его. Приступим к работе. Несмотря на то, что вы уже отключили подачу электроэнергии, проверьте уровень напряжения с помощью мультиметра. Если у вас нет подобного аппарата, воспользуйтесь отверткой-индикатором, приобрести которую можно в ближайшем строительном магазине или магазине электротоваров.

Двухклавишный выключатель

Приступая к решению задачи починки выключателя света, вооружитесь тонкой отверткой или ножом для того, чтобы поддеть и снять кнопки, а также — декоративную крышку выключателя из специальной пластмассовой коробки (подрозетника). В новых моделях обычно присутствует выемка для более удобного поддевания крышки. Затем нужно открутить винты, расположенные под кнопками. Не забывайте аккуратно складывать их в приготовленную емкость.
Снимите выключатель со стены, открутив крепежи, не забыв отметить его положение на стене. Крепежные элементы могут быть разными, что зависит от материала, из которого изготовлена стена.
Маркером отметьте основной провод, крепящийся к основной клемме, который отвечает за напряжение.

Одноклавишный выключатель

Ножом или отверткой поддеть клавишу и отделить от выключателя. Зачастую клавиша крепится к корпусу особой прижимной пластинкой, которую также необходимо извлечь.
Снять декоративную крышку.
Выключатель света крепится на два винта, которые необходимо слегка вывернуть. Чтобы они не упали и не потерялись, подставьте емкость.
С обеих сторон в корпусе механизма есть два отверстия, через которые проходит провод. Второго провода, как в случае с двухклавишным выключателем, нет, так что, вы не запутаетесь.

Выключатель старого типа

Такие приборы еще можно увидеть в квартирах, где ремонт не проводился с советских времен. Конечно, наиболее разумным выходом в таком случае, станет покупка современного образца, вместо планирования того, как починить выключатель света. Однако если данный прибор вам дорог как некая память или вам попросту интересно провести ремонтное мероприятие самостоятельно, рассмотрим действия подробнее:

Отверните два винта (самореза) на лицевой стороне снизу и сверху кнопки включения.
Снимите крышку. При этом не обязательно снимать клавишу, так как она не затруднит работы.
Чтобы вынуть механизм из подрозетника, нужно отвинтить соответствующие крепежные элементы и снять специальную скобу.
Выньте провода из двух отверстий по бокам.

Существуют выключатели с несколько отличной конструкцией, однако вышеприведенные являются наиболее популярными на строительном рынке.

С чего начать работу?

Для начала работы необходимо:

определиться с тем, какой тип выключателя нужно установить;
подготовить инструменты и материалы, которые потребуются.

Выбор нового выключателя

Выбирая прибор, следует обратить внимание на следующие параметры:

Предельная мощность. Данный параметр устройства рассчитывается по простейшей математической формуле. Этот показатель определяет допустимую нагрузку, и он особенно критичен при использовании обычных ламп накаливания. Суммарная потребляемую мощность светильника не должна быть выше той, что указана на выключателе. Если на корпусе отмечен только допустимый ток в амперах, вычислить предельную мощность можно умножив это значение на 250. Например, 6 А × 250 В = 1500 Вт или 1,5 кВт. Для снижения энергопотребления рекомендуется использовать светодиодные лампы.
Материал корпуса. Он определяет температурную устойчивость прибора. В больших помещениях с мощными светильниками потребуются прерыватели, выдерживающие серьезную нагрузку. Здесь важен тип корпуса, в котором размещены контакты. Он может быть изготовлен из керамики или пластика. Керамические корпуса невосприимчивы к температурным перепадам, они исправно работают, даже если в цепи течет большой ток. Для обычной квартиры в многоэтажном доме подойдет прерыватель с пластиковым корпусом.
Количество клавиш на выключателе. Число кнопок выбирается исходя из типа светильника, возможностей существующий проводки и схемы подключения. В кухнях обычных квартир чаще всего используются приборы с одной клавишей, а в жилых комнатах — с двумя. Также двухкнопочные устройства применяются в раздельных санузлах.
Тип крепления. У внутренних выключателей корпус спрятан в стену, а на поверхности находится только крышка с розеткой. Наружные выключатели в современных квартирах почти не используются. Их отличительной чертой является толстый корпус и подведенная к устройству открытая проводка (не спрятанная в стену). Выключатели с подсветкой чаще всего устанавливают в коридорах на входе в квартиру, чтобы не искать их в темноте.

Для ванных комнат нужен прибор с показателем влагостойкости не менее IP 44, а при установке на улице (например, в частном доме) — IP 55 и выше.

Инструменты и материалы для работы

Чтобы поменять выключатель необходимо приготовить:

индикатор для поиска фазного провода;
мощную плоскую или фигурную отвертку;
кусачки или плоскогубцы;
нож для зачистки кабеля.

Разборка выключателя для света своими руками: пошаговый процесс

Иногда для замены электрических проводов многим может потребоваться снять выключатель света. Клавишный выключатель содержится практически в каждой квартире. Разборка выключателя – это несложный процесс, но вам необходимо знать, как его выполнить правильно. Также иногда разборка может потребоваться при замене выключателя света.

В этой статье мы подробно покажем, как разобрать выключатель света. Каждый процесс мы описали подробно. Также вы найдете много фото по разборке выключателя.

Инструменты для разборки выключателя

Разборка выключателя – это несложный процесс, но вам могут потребоваться определенные инструменты для разборки. Для работ в первую очередь потребуются две отвертки. Многие выключатели можно разобрать с помощью одной отвертки.

Дело в том, что многие выключатели не имеют в своей конструкции крестообразных винтов. Именно поэтому здесь вам может потребоваться только одна отвертка.

Отключение электричества

Перед началом разборки вам необходимо будет отключить электричество в своем доме или квартире. Сделать это можно с помощью электрощитка, который обычно находится возле входной двери или на лестничной площадке. Если вы не знаете, какой выключатель отвечает за вашу комнату, тогда лучше отключить все сразу. Если этого не сделать, тогда вас просто может ударить током при снятии выключателя.

Рычаг на автоматическом выключателе обязательно должен быть повернут вниз. После отключения вам лучше перестраховаться и дополнительно проверить наличие электричества с помощью индикаторной отвертки. Перед разборкой изучите основные виды выключателей.

Снятие клавиши

Разборка выключателя в первую очередь включает в себя снятие клавиши. Снять клавишу с выключателя достаточно просто. Если вы не снимите клавишу, тогда не сможете выполнить процесс его разборки.

Перед снятием вам необходимо изучить механизм своего выключателя. Он может быть разным и поэтому процесс снятия тоже отличается. Самый простой способ снятия кнопки это потянуть ее на себя. В большинстве случаев этот способ отлично действует.

Но существуют также выключатели, на которых вы не сможете выполнить этот процесс правильно. Именно поэтому вам необходимо будет найти специальные разъемы по его бокам. После того как вы их обнаружите вам необходимо поддеть их отверткой.

Когда будете снимать клавишу с помощью отвертки, обязательно рассчитывайте свои усилия. Если этого не сделать, тогда вы его можете повредить.

Снятие рамки

Разборка выключателя также предполагает в себе снятие рамки. Рамки тоже могут быть разными. Вот основные виды рамок, которые вы можете встретить:

Винтовые. Они обычно крепятся на небольшие винты, которые необходимо просто открутить с помощью отвертки.
Зажимные. Этот вид выключателей может иметь в своей конструкции специальные зажимы. Для снятия рамки эти зажимы необходимо просто отогнуть. Для большего удобства лучше снять одну сторону, а затем вторую.

Разборка выключателя

Теперь вам необходимо будет снять корпус с выключателя. Здесь вам потребуется отвертка. Какого типа она будет, зависит только от конструкции винта на рамке выключателя.

Большинство выключателей также могут иметь свои крепления. Они относятся к креплениям распорного типа. После того как вы открутите крепление выключатель самостоятельно начнет постепенно выходить из подрозетника.

Уличный выключатель имеет подобную схему разборки.

Отключение проводов

На многих выключателях большинство креплений проводов осуществляется с помощью болтов. Для их отключения вам необходимо просто ослабить эти крепления и потянуть выключатель на себя.

Теперь весь процесс разборки закончен. Как видите, разобрать выключатель света своими руками можно достаточно просто. Для выполнения этого процесса вам не потребуется большое количество знаний. Вам достаточно будет просто изучить нашу статью, которая подробно описывает этот процесс. Не включайте электричество сразу, так как провода сразу будет под напряжением. Если замена выключателя будет проведена не сразу, тогда провода необходимо просто изолировать.

На сегодняшний день разборка выключателя предполагает снятие его трех основных частей. При сборке выключателя этот процесс вам необходимо будет выполнить в обратном порядке.

https://youtube.com/watch?v=etsLLwLwpgE

голоса

Рейтинг статьи

Признаки неисправности и основные виды поломок

Выключатель неисправен, если при включении слышится потрескивание

Перед тем как починить неисправный выключатель сначала нужно понять, как он работает, а также ознакомиться с основными причинами, по которым он мог сломаться. Характерные признаки поломки:

при нажатии на клавишу перекидной механизм начинает заедать и не переводится в нужное положение;
в момент переключения слышно потрескивание, а иногда заметно как внутри что-то искрит;
после нажатия кнопки прибор просто не включает освещение.

Обычно эти неисправности наблюдаются только с одной из клавиш, но не исключается возможность выхода из строя сразу двух или даже 3-х переключающих механизмов.

В первом случае предположительно могла выпасть ось, на которой фиксируется основание клавиши или внутрь попала посторонняя вещь (скопилась пыль). При характерном потрескивании и искрении наверняка обгорел один из замыкаемых контактов или сразу оба. Если свет после нажатия клавиши совсем не включается – дело, скорее всего, в том, что нарушен контакт в одной из точек соединения проводников с клеммами и ток не поступает в нагрузку. В этом случае сначала проверяется, не пропало ли напряжение во всей квартире и что лампочка осветителя полностью исправна.

С чего начать работу

Если при нажатии клавиши свет не загорается, не всегда причина поломки именно выключатель, не стоит сразу же начинать его разбирать. Сначала не помешает проверить наличие напряжения в сети, а также состояние лампы накаливания. Если нет напряжения, скорее всего, выключатель в порядке.

Нужно выяснить, что не так с сетью (короткое замыкание, отключение света, повреждение питающего кабеля и т.п.), и устранить эту поломку. С перегоревшей лампочкой все еще проще – ее нужно заменить. Если же сеть и лампа в порядке, пора повнимательнее присмотреться к выключателю.

Сначала нужно найти на распределительном щитке автомат, через который подключен этот конкретный выключатель, и перевести рычаги в положение “вниз”, т.е. отключить его. После этого следует проверить с помощью тестера наличие/отсутствие напряжения на выходе.

Процедура несложная и не отнимает много времени, не стоит ею пренебрегать, даже если есть полная уверенность, что устройство точно отключено от электросети.

Сделать предположение о характере поломки можно даже еще до начала ремонта. Распространенная проблема – окисление контактов внутри прибора. Если выключатель не срабатывает только иногда, скорее всего, причина именно в плохих контактах, которые придется просто зачистить.

Кроме “оболочки” окисления на металлической пластине переключателя может накапливаться и нагар. Его также можно отчистить от накоплений, чтобы восстановить работу прибора.

Серьезные поломки может вызвать неправильный монтаж выключателя. По неопытности некоторые самодеятельные мастера подключают к автомату не фазу, а нулевую жилу. В результате выключатель вроде и работает, но вся осветительная проводка, подключенная таким образом, остается под напряжением.

Бывает, что и простая замена перегоревшей лампочки в такой сети может обернуться электроударом. Достаточно исправить схему, чтобы все заработало правильно.

Перед разборкой выключателя нужно обесточить либо отдельную линию, по которой поступает питание к прибору, либо всю квартиру

Подобные ошибки монтажа могут привести и к тому, что после отключения автомата линия все равно останется под напряжением. Это одна из причин, по которым следует всегда проверять даже отключенный прибор.

Если напряжение есть, нужно обесточить квартиру или дом. Если при каждом включении и выключении внутри выключателя появляются искры, это обычно говорит о том, что контакты прибора низкого качества.

В отдельных случаях приходится заменять весь выключатель на такой же, только новый. Обычно для замены подбирают точно такую же модель, которая подходит и к подрозетнику, и к интерьеру.

Если же по каким-то причинам нужно установить другую модель, следует убедиться, что уже имеющийся проем для нее подходит. В противном случае придется заново монтировать новый подрозетник.

Причиной частых перепадов напряжения в сети может быть не только общее состояние электросети, но и большое количество мощных электроприборов, которые подключены одновременно. По этому поводу можно проконсультироваться с опытным электриком, возможно, нужно внести корректировки в существующую схему.

Это интересно: Как проинформировать электромонтажника, что до него прошлую бригаду обманули?

Порядок устранения неисправностей и меры безопасности

Индикаторная отвертка

Прежде чем приступать к ремонту выключателей света в квартире, желательно основательно подготовиться к этой процедуре. Прежде всего нужно запастись рабочим инструментом, с помощью которого чинят изделия этого класса. В набор входят следующие наименования:

индикаторная отвертка;
тестер (мультиметр);
обычная отвертка;
бокорезы или утконосы.

Разборка и чистка контактов

Отключение защитной автоматики

Перед тем как починить выключатель света, обязательно придется разобрать его до того состояния, в котором неисправность будет явно различима. Начинать ремонтировать сломавшийся прибор рекомендуется в следующем порядке:

Полностью снять напряжение с линейного ответвления питающей линии или со всей квартиры сразу.
Разобрать выключатель, для чего сначала достаточно удалить все клавиши.
После их снятия «обнажится» механизм переключения с перекидным коромыслом, по состоянию которого судят о характере поломки.

Переключающие контакты выключателя

Если на этой стадии демонтажа обнаружить следы неисправности не удается или повреждения слишком серьезные, лучше всего полностью демонтировать прибор с установочного места.

Перед тем как отремонтировать несправный выключатель, придется вывернуть крепежные шурупы и вытащить коробку с ним наружу, насколько это позволяет длина проводников. Если они короткие – крепление ослабляется, а сам прибор достается из пластикового корпуса (прежде запоминается, какой из проводников куда подключался).

После снятия устройства с места установки и удаления из коробки будет удобнее обследовать его на предмет повреждений. При осмотре возможно обнаружение нескольких типов неисправностей:

выпала ось крепления перекидного коромысла, которая возвращается на место и слегка расплющивается по краям бокорезами; после этого клавиша будет нажиматься нормально, без заеданий;
контакты перекидного элемента слегка подгорели от частых переключений, что исправляется с помощью шкурки-нулевки;
при сильно выгоревших контактах подвижную часть механизма придется заменить новой деталью (от запасного работающего выключателя);
если заменить эту часть нечем, придется покупать и устанавливать новый прибор.

После устранения всех обнаруженных неисправностей приступают к сборке отремонтированного устройства.

Сборка выключателя

Установка переключающих клавиш

Чтобы собрать выключатель и установить его на прежнее место, сначала его корпус закрепляется в монтажной коробке. После этого к контактам аккуратно подсоединяются демонтированные проводники, а крепящие их винты с усилием затягиваются. Затем пластмассовый стакан устанавливается обратно в нишу и фиксируется там распорочными шурупами. Далее останется вернуть на место декоративную панель и установить обратно переключающую клавишу.

Ремонт 3х клавишных выключателей или их двухклавишных аналогов ничем не отличается от уже описанного процесса для одноклавишника. В этом случае все повторится, только, возможно, в большем объеме. После установки на место прибор проверяется на работоспособность.

Восстановление поворотных и сенсорных моделей

Сенсорные выключатели подлежат ремонту в специализированных мастерских

В приборах поворотного типа характерные неисправности имеют примерно те же причины и проявления, что и у клавишных аналогов. В их рабочем механизме также подгорают и полностью изнашиваются замыкающиеся и размыкающие контакты, что объясняется их интенсивной эксплуатацией. Кроме того, по аналогии с уже рассмотренными образцами, в них также возможно ослабление контактов в местах подключения фазных проводников.

Восстановление выключателей этого класса аналогично уже рассмотренному подходу для клавишных изделий. Сложности возникают при поломке кулачкового механизма, отремонтировать который вручную вряд ли удастся. В этом случае специалисты советуют полностью заменить прибор новым изделием.

https://youtube.com/watch?v=DEHoQ9G6ffc

Нюансы разборки выключателей популярных марок

Конструктивные особенности есть не только в разных видах выключателей, но и среди продукции разных производителей. Основные нюансы, которые необходимо учесть.

Makel. Рамка выключателя фиксируется специальными упругими элементами, которые уходят вглубь. Чтобы добраться до них, нужно потянуть накладку на себя. Также стоит учесть, что винты находятся с внутренней стороны, поэтому доступ к ним будет только после вытаскивания механизма из подрозетника.
Legrand. Этот производитель оснащает продукцию лепестками-фиксаторами, которые удерживают в подрозетнике. Эти фиксаторы перед демонтажом необходимо ослабить.

Как разобрать выключатель

Из инструментов для разборки потребуются плоская и крестовая отвертки. У большинства моделей применяются плоские винты крепления, но иногда попадаются крестообразные.

Выключатели бывают с одной, двумя или тремя клавишами. Без их снятия устройство не разобрать, поскольку элементы крепления скрыты внутри.

Устройства различаются по конструкции, и способы разборки могут быть разными:

Клавиша прижимается большим пальцем к стене с одного края и вынимается, если потянуть на себя другой (рис. а). Ковырять отверткой или ножом ее не следует, поскольку на поверхности останутся царапины. Некоторые клавиши сидят плотно и их можно поддеть за край отверткой.
Клавиша сжимается пальцами по бокам, крепления утапливаются, и она свободно отходит.
Если по бокам выполнены разъемы, их поддевают отверткой и аккуратно тянут на себя, после чего клавиша отходит.

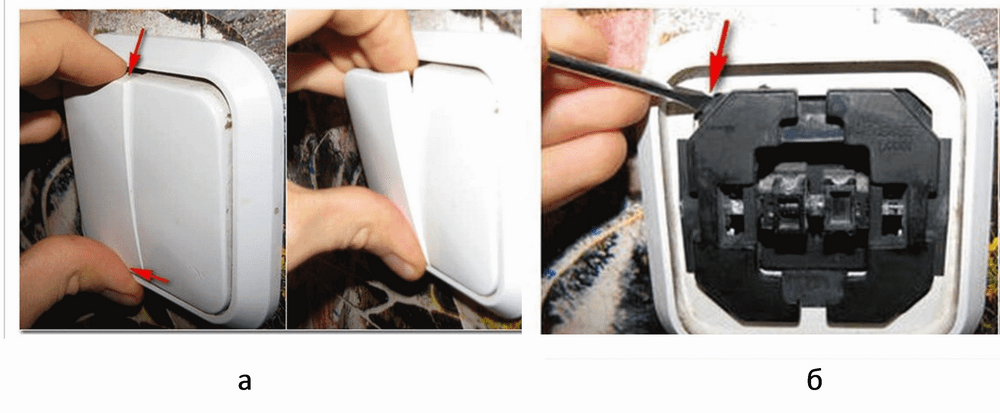

Снятие клавиш (а) и рамки (б) с выключателя своими руками

Двойные и тройные клавиши убираются по очереди. Затем надо удалить декоративную рамку, которая прижимается к механизму расположенной посередине и удерживаемой защелками вставкой. Ее следует вынуть, поддев за край отверткой (рис. б).

После станут доступными элементы крепления проводки и механизма выключателя.

Механизм выключателя с элементами крепления проводов

Крепление рамки может быть на винтах, которые следует открутить. Чаще всего она фиксируется на боковых защелках. Пластиковые крепления поочередно отгибаются, и рамка отходит.

Перед тем, как демонтировать механизм, надо найти жилу, через которую к выключателю подключается фаза. Для этого на него подается напряжение, и индикатором проверяется наличие напряжения на обоих контактах. Затем клавиша переключается в следующее положение и проверка повторяется.

Если во всех случаях на одном контакте остается напряжение, значит, к нему подключена питающая фазная жила. Другая жила будет отходящей на лампу. Аналогично находится фаза для двух,- и трехклавишного выключателей. Домашнего мастера не должно волновать количество подведенных проводов. Среди них будет только один провод, по которому подается напряжение питания. Затем подача напряжения снова отключается, и работа продолжается.

Винты крепления держат распорные лапки, упирающиеся в боковые стенки монтажной коробки. Если ослабить винты, механизм свободно выйдет из стены. Если он закреплен на коробке винтами, их следует вывернуть.

Затем отвинчивают винты крепления проводов и вынимают его из выемки стены. На механизме проверяют отсутствие напряжения отверткой-индикатором. Вводные жилы могут быть закреплены самозажимающими клеммами. Чтобы легко вытянуть жилы из разъема, надо нажать на рычажки фиксации. Сначала отсоединяется и изолируется фазный провод. В дальнейшем его снова подключают к контакту фазы нового или отремонтированного выключателя. Если контакты обозначены «L» и «1», подключение делается к «L». При их обозначении «1» и «2» фаза соединяется с контактом «1».

Обозначение контакта L питающей фазы

В двух,- и трехклавишных выключателях обозначение контактов производится аналогичным образом:

двухклавишный – «L», «1», «2» или «1», «2», «3»;
трехклавишный – «L», «1», «2», «3» или «1», «2», «3», «4».

Во всех случаях устройства имеют один общий контакт с подключенной питающей фазой и отводящие контакты к лампам.

Подключение фазы должно быть к неподвижному контакту, а отводящей жилы – к подвижному. Если все выполнено правильно, клавиша будет прижата сверху в положении «включено» и снизу – в положении «выключено».

После разборки выключатель в частном случае выглядит, как изображено на рисунке ниже (марка LEZARD). Он содержит 3 главных элемента: механизм, рамку и клавишу.

Как выглядит разобранный выключатель
