Как провести проводку в квартире своими руками от щитка: схемы, правила, порядок выполнения работ

С чего начать

Службы поставки электроэнергии отвечают за подводку электричества до распределительного щитка в подъездах жилых домов, остальная электропроводка ложится на плечи квартиросъёмщика. Возникает вопрос с чего начать, в частности, как поменять старую проводку своими руками.

Прежде всего, нужно составить правильный/грамотный план электропроводки вашей квартиры. Определиться с количеством точек для подключения, количество выключателей розеток. Далее составить принципиальную электрическую схему проводки в квартире.

Исходя из полученной схемы, рассчитать количество необходимых материалов, количество розеток выключателей длину проводов и т.п.

При этом надо знать — все кабели прокладываются строго вертикально и горизонтально. Розетки располагаются на расстоянии 20 см. от пола, при желании их положение можно изменять, например, на кухне — над рабочим столом. Горизонтальная прокладка проводов должна находиться на расстоянии 20 см. от потолка.

Основные виды монтажа электропроводки

Монтаж электрических проводов и кабелей в квартире или в частном доме можно выполнять разными способами.

Виды электропроводки:

Открытый. Применяется в случае невозможности использования скрытой проводки. Такую проводку еще можно встретить в старых помещениях квартир и домов. В настоящее время, данный тип монтажа используется только в качестве ретро проводки в частных домах.
Скрытый. В этом случае, укладка проводов производится в стены. Данный вариант наиболее распространен в большинстве помещений.
Комбинированный. Данный способ предусматривает укладку проводов в специальные рукава, короба или каналы, закрепляемые на поверхностях стен. Больше всего этот тип прокладки подходит для административных и офисных помещений, позволяя в короткие сроки обеспечить электропитание.

Таким образом, для квартир и домов, чаще всего используется скрытая проводка, которую необходимо рассмотреть более подробно.

В панельных домах

При наличии кирпичных стен, под укладку проводки могут делаться штробы, или же она укладывается поверх стены и скрывается под слоем цементно-песчаного штукатурного раствора.

Марки медных кабелей

ВВГ – один из наиболее распространенных видов кабелей для электропроводки в квартирах, на производстве. Используется для стационарного подключения к питающей сети любого электрооборудования. Номинальное напряжение и частота 0,66 кВ 50 Гц. Состоит из однопроволочной медной жилы покрытой двойной виниловой изоляцией – индивидуально на каждой жиле и общей оболочки. Количество жил может быть от 1 до 5, в диапазоне сечений от 1,5 до 300 кв. мм. Подходит для использования квартирах и частных домах во внутренней и наружной прокладке. Устанавливают на силовую проводку, розеточные группы и осветительные цепи. Эта марка кабеля может быть использована для ввода в дом, а также для уличных линий. В деревянном доме используют усовершенствованный вариант (негорючий) — ВВГнг.

NYM – считается зарубежным аналогом марки ВВГ. Количество жил от 2 до 5. Изолирующий слой – ПВХ, заполнение из негорючего материала – невулканизированной резиновой смесью, оболочка тоже из ПВХ. Жилы в кабеле скручены в повив. Предназначен для работы в сетях с напряжением до 0,66 кВ. Под воздействием прямых солнечных лучей эксплуатация не рекомендуется, в таком случае нужно использовать гофротрубы, металлические трубы, либо кабель-каналы.

КГ – кабель гибкий. Эта марка используется для подключения электрододержателя к сварочному аппарату, благодаря его гибкости сварщику удобно работать. Также используется как гибкая подвесная линия на грузоподъёмных кранах и кран-балках. Количество жил от 1 до 5. Производится в диапазоне сечений от 1 до 240 кв. мм.

ПвПг – высоковольтный медный кабель с изоляцией жил из сшитого полиэтилена, поверх которой расположен экран, оболочка также из полиэтилена. Возможна его прокладка под землей, на дне водоемов. Используется в сетях 6 кВ и 10 кВ. Количество жил – 1, её сечение от 50 до 800 кв. мм.

ЦСПГ в зависимости от индекса может предназначаться для 6, 10 кВ сетей. Это медный кабель в бумажной изоляции. Жилы могут быть однопроволочными в диапазоне сечений от 25 до 50 кв. мм, тогда в названии есть пометка «ОЖ». В диапазоне сечений 25-240 кв. мм жилы многопроволочные. Бумажная изоляция пропитана вязким или нестекающим составом, что позволяет использовать кабель на вертикальных участках трассы. Поясная изоляция также бумажная. Присутствует свинцовая оболочка, битумная подушка, стальная проволочная броня.

ПВВНГ(A)-LS – в конце названия присутствует индекс 10, 20, 35, что соответствует количеству кВ в сети, для которой он предназначен. Медный кабель с изоляцией из полиэтилена. Количество жил – 1 или 3. Поверх жил экран из проводящего материала на основе полиэтелена, следом электропроводящая бумага или проводящая полимерная лента, поверх которой, повив из медной проволоки. В трёхжильных кабелях межфазное расстояние заполнено слоем ПВХ пониженной пожароопасности, оболочка выполнена из этого же материала. Также подходит для прокладки в земле и на дне водоемов. Может использоваться, например, для распределительных сетей.

Медные провода и кабели бывают различных марок. Каждая из них предназначена для определенных задач. Объединяет их материал, из которого они выполнены и его особенности. А к вопросам выбора кабельной продукции при ремонте и строительстве стоит подходить ответственно. Ведь от этого зависит не только надежность энергоснабжения, но и безопасность жизнедеятельности.

Штробление стен

После изготовления ниш для розеток и выключателей, начинается штробление под трассы кабельных линий. Делать нужно именно в такой последовательности.

Иначе, если вы сначала проштробите, а потом попытаетесь сделать ниши, центровой бур у вас будет уводить в штробу.

Резку штроб легче всего осуществить по лазерному уровню. Иногда привлекают для этой работы несколько лазеров одновременно.

Например, если у вас к блоку подрозетников должны спускаться две штробы – одна силовая, другая слаботочная, то быстрее будет выставить два лазерных уровня и не спускаясь со стремянки, пропилить сверху-вниз сразу обе параллельные прямые.

Когда готовы все ниши и штробы, делается уборка помещений и устанавливаются все подрозетники.

Далее идет пристрелка клипс для гофр на потолке. Делать это легче и быстрее всего при помощи монтажного пистолета.

Если его нет, то обычным перфоратором просверливают отверстия d-6мм и клипсы сажаются на дюбель гвозди.

Можно ли прокладывать трассы кабельных линий без гофры и чем это все может закончиться, читайте в отдельной статье.

Применять нужно только гофру ПВХ серого цвета. Она в отличие от остальных разноцветных видов не поддерживает горение. Ее класс горючести – А1.

Помимо негорючести, гофра защищает кабель от механических повреждений. На нее можно наступить, слегка ударить молотком, зацепить острой кромкой профиля.

Саму оболочку вы конечно повредите, зато кабелю при этом ничего не будет. Ну и кроме всего прочего, монтаж в гофрорукаве выглядит более эстетичным.

В гофре кабель с одинаковым успехом прокладывается как по стене, так по полу и потолку. Правда во всех случаях есть ряд существенных отличий.

Высверливание подрозетников

Далее начинается самая шумная и пыльная часть электромонтажных работ – сверление и штробление.

Для того чтобы минимизировать количество пыли, применяют строительные пылесосы.

Кроме того, каждый инструмент в этом случае должен иметь отвод с патрубком или устройство пылеудаления.

Маленький перфоратор, средний, большой, штроборез у всех этих инструментов должно быть пылеудаление, иначе толку от вашего пылесоса не будет никакого.

Сперва высверливаются центра подрозетников с использованием бура d-6мм. Потом исходя из материала стен выбирается инструмент для обустройства ниш подрозетников.

Это может быть:

средний перфоратор с алмазной коронкой

большой перфоратор с ударной коронкой

штроборез с запилом 60мм в глубину

Порядок проведения работ

Теперь рассмотрим, как можно самому поменять проводку во всей квартире.

Как известно, во время замены проводки электропитание должно быть отключенным. Однако создание штроб требует электрических приборов. Для их работы надо сделать ремонтную времянку.

Ее делают из деревянной дощечки, на которую монтируют двойную розетку и автоматический выключатель на 16 ампер. К ним подключают кабель с сечением, которое равно четырем квадратным миллиметрам.

Далее выкручивают пробки и отключают квартирный автомат. После этого у электросчетчика обдалбивается и снимается ручная доза. Потом нужно вывести провода и подключить нашу времянку.

Для этого кабели от электросчетчика скручивают с проводами времянки и производят их изоляцию с помощью изоленты. К розетке времянки подключается удлинитель и подается электропитание.

Полезный совет: для выполнения этих работ можно пригласить профессионального электрика. Это будет наилучшим вариантом. В случае самостоятельных работ нужно изучить ПУЭ и ПТБ, а также помнить, что в обесточенном кабеле может появиться ток.

Следующий этап заключается в создании штроб. Давая рекомендации, как правильно поменять проводку в любой квартире, отметим, что штробы должны характеризоваться прямолинейностью. Их делают или вертикальными, или горизонтальными. Создание наклонных штробов является запрещенным.

Горизонтальные штробы должны находиться под потолком, а именно на 50 сантиметров ниже его уровня. Создание штроб начинается с проведения круга болгарки по краям штроба. Глубина должна равняться диаметру гофра. Ширина штроба – ширине, которую имеет перфораторное долото.

После этого, пользуясь перфоратором, делают желобок. В углах нужно делать косые резы. Это делается с помощью болгарки. После этого нужно выбить лунку. Это позволит сделать плавные изгибы гофрорукава.

Чтобы выбить лунки, в которых будут подрозетники, используют коронку (для стен, сделанных из кирпича) или долото (для стен из бетона). Выемка для вводного щита также делается с помощью долота.

После штробления стен приступают к установке кабелей. Для этого протягивают кабели в гофры. Это делается на полу. Далее на алебастровую подушку устанавливают подрозетники.

Затем монтируют гофры. Концы последних вводятся в подрозетники. Гофры надо подмазывать кусочками алебастра. Это надо делать через каждую половину метра.

После монтажа гофров их концы вводят в середину вводного щитка (ВЩ). Эти концы нужно смазать токопроводящей пастой и схватить жестяным хомутом, который должен оснащаться винтом. При этом сам винт соединяют с заземляющей клеммой.

Далее вставляют ВЩ в нужную выемку, отмечают места, где нужно сверлить дырки для дюбелей. ВЩ откладывается в сторону, делаются дырки, вставляются дюбеля.

Потом полностью отключается электричество, отсоединяется времянка и вводятся провода от счетчика в щиток. Также вводится и подключается заземляющий провод. Щиток крепят на стену.

Следующий этап замены электропроводки заключается в штукатурке штробов и подключении розеток, а также выключателей. Далее в щитке подключают провода к клеммникам. При этом кабели проверяют на наличие короткого замыкания.

Когда это сделано, надо осуществить подключение электропроводов от электросчетчика. Для этого, включив на мгновение подачу тока, определяют фазный и нулевой провода. Далее выключают подачу тока, подключают провода от электросчетчика, проверяют, есть ли короткое замыкание, и включают подачу тока.

Монтаж автоматов и устройства защитного отключения (УЗО)

Последним этапом монтажных работ является сборка вводного щитка. По составленной схеме вам требуется подключить устройства защитного отключения и автоматические выключатели. Сложностей в монтаже этих двух аппаратов быть не должно, потому что вводной провод должен быть заведен сверху, а отходящий к распределительной коробке снизу. Наглядно увидеть процесс по подключению этих двух устройств можно в видеоролике ниже.

После того, как все защитные устройства в квартире будут подключены, следует выполнить прозвонку электрической проводки при помощи мультиметра, чтобы убедиться в том, что все работы выполнены правильно. Для этих целей лучше вызвать грамотного электрика, чтобы он все проверил. Услуга проверки выполненный проводки не такие уж и дорогие. Если проблем не будет, то можно смело включать автомат и проводить испытания готовой линии. По этой технологии вы сможете проложить проводку своими руками. Надеемся, что инструкция по подключения была для вас полезной!

Пожарная безопасность

При планировании разводки и подборе подходящего сечения проводов нужно учитывать возможность их нагрева и возгорания конструкции. Поэтому прокладывать провода следует в максимально возможном удалении от легковоспламеняющихся предметов и элементов конструкции.

Обычно в квартирах соединение проводов в распределительных коробках осуществляется простой скруткой. Для этого нужно очистить объединяемые провода от изоляции примерно на 5 см от концов. При помощи плоскогубцев плотно скрутить их вместе и заизолировать изолентой или использовать специальные колпачки.

На фото схема разводки электропроводки в квартире

Для чего нужна схема разводки?

Получается, что устройство современной разводки электрики в квартире – это настоящее искусство, справиться с которым под силу только профессиональному электрику.

Если вы не хотите постоянно менять отделку стен, чтобы маскировать то тут, то там появляющиеся кабеля, рекомендуем перед ремонтом квартиры или строительством дома составить чертеж с обозначением всех значимых объектов, связанных с электричеством: розеток, выключателей, электрощита с УЗО, осветительных приборов.

Образец схемы, которую может набросать собственник жилья

Внимание уделено обозначению мест расположения всех электроточек, начиная от электрощита и заканчивая розетками. Ориентируясь на требования или пожелания владельца жилья, электрик составляет принципиальную схему электропроводки в квартире. Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт

Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт.

Что обязательно нужно учесть при составлении схемы, чертежа, плана работ, необходимого для грамотной прокладки электропроводки?

Рассмотрим электросеть с точки зрения составляющих частей:

Автоматические аппараты защиты, установленные в электрическом щите. От их качества и грамотной установки зависит функционирование всего домашнего оборудования и безопасность пользователей.
Кабеля, провода с правильно подобранным сечением и хорошей изоляцией.
Розетки и выключатели с качественными контактами, безопасными корпусами.

В частных домах обязательный элемент – вводный автомат и силовой кабель от него к щиту. С помощью автоматического выключателя регулируют потребляемую мощность и при необходимости отключают всю электроэнергию дома.

Примерная схема электропроводки в частном доме

Главное внимание следует уделить распределению мощностей по автоматическим выключателям и защите каждой выделенной линии. Электросчетчик обычно устанавливается на входе, срезу после вводного автомата

Вариант #1 — разводка типа «звезда»

«Звезда» удобна для прокладки электропроводки в квартирах студиях или однокомнатных квартирах. Ее особенность заключается в том, что к каждой электроточке проводится отдельная кабельная линия, замыкающаяся на центральный электрощит.

Минус такой разводки – большие затраты на длину используемого электрокабеля и установка электрощита большого размера. Плюсом считается возможность контролировать работу каждого элемента домашней электросети.

При такой схеме электропроводки в случае неисправности работы одной из электроточек нет необходимости проверять полностью всю домашнюю электросеть

Вариант #2 — разводка типа «шлейф»

«Шлейф» похож по принципу на предшествующую схему, но при этом на одну линию электропровода могут замыкаться несколько выходящих электроточек. Такой формат разводки будет более экономным и может использоваться в квартирах с любым количеством комнат.

Также такой тип разводки дает возможность быстрее находить неисправности в случае отказа работы одной из электроточек, так как они разбиты и заведены каждая на свою линию. Но, стоит понимать, что нагрузка на автомат будет увеличиваться в зависимости от количества заведенных на одну линию электроточек.

Шлейфовый метод разводки считался основным при строительстве в 20 веке. Он экономил длину электрокабеля, при этом сохраняя возможность проверки определенного направления в случае неисправной работы одной из электроточек

Вариант #3 — распределительные коробки

Использование распредкоробок – наиболее современный метод прокладки электропроводки в квартире. Принцип заключается в проведении от основного электрощита мощных жил электропроводки к каждой из комнат, где в распредкоробке происходит перераспределение линий электропроводки по точкам.

Для создания оптимальной электросети внутри квартиры стоит использовать одновременно все типы разводок. Так, например, выводы для электротехники большой мощности и электроплиты лучше выполнить в варианте «звезда», электроприборы в коридоре обеспечить подачей сети через разводку типа “шлейф”, а свет, выключатели и розетки в жилых комнатах можно выполнить используя распределительные коробки.

Ремонт или замена?

Если вы вдруг стали ощущать запах паленого пластика, заметили от распределительной коробки искры или розетки стали при использовании сильно нагреваться, то настало время найти проект электрической проводки в вашей квартире и приступить к ее незамедлительному ремонту.

Такое явление имеет множество причин, от стандартного физического износа, до элементарного устаревания системы электроснабжения, обусловленной появлением у вас в хозяйстве современных электроприборов.

Разводка электрической проводки, схема которой себя уже давно изжила, осуществляется в несколько основных этапов:

В первую очередь необходимо выяснить количество требуемых изменений.
Произвести расчет необходимого для монтажа количества материала и оборудования и осуществить последующее их приобретение.
Далее выполняется подготовка помещения посредством демонтажа старой изжившей себя электропроводки.
Укладка нового кабеля и последующее его тестирование на нормальное функционирование.

Еще одна причина, которая может послужить для ремонта в квартире старой электропроводки – это отсутствие элементарного заземления. Конечно, его отсутствие не критично, однако для безопасной и правильной работы многих современных электрических приборов оно необходимо.

Правила разбивки

Правильным разделением электропроводки в доме и квартире на сегодняшний день является проведение для каждой комнаты отдельной линии для розеток, отдельной для освещения.

К тому же отдельной линией проводят кабель к мощным потребителям. Чтобы наглядно разобраться и понять, что такое разделение электрики на группы, рассмотрим графические изображения. Представлена электрическая план-схема:

В данной схеме трехфазный ввод в дом распределен по группам электропотребителей. В качестве вводного кабеля, от счетчика, используется ВВГнг 5*10, пять жил сечением 10 квадратных мм. Для защиты ввода в щит установлен автоматический выключатель ВА 40 А.

Первая группа (подключена от фазы L1) — это освещение, устанавливается автомат 10 А, провод на на них ВВГнг 3*1.5 мм. Вторая — это потребители санузла и ванной, установлено устройство защитного отключения, УЗО 10А-10mA. Вообще можно до 30 мА, но не более (глава 7.1. ПУЭ п. 7.1.82). Связанно это с высокой влажностью и большой вероятностью электротравматизма при эксплуатации электроприборов. В качестве силового провода задействован ВВГнг 3*2.5 мм, который также запитан от первой фазы L1. Третья — розетки комнат. Для их защиты установлен автомат на 16 А, а питание подходит с фазы L2. Делается это для равномерной нагрузки на трехфазную сеть. Провод для третьей ветки электропроводки также берут ВВГнг 3*2.5 мм. Розетки для четвертой группы (кухня и коридор) запитаны от фазы L3. Автоматический выключатель на 16 А защищает провод ВВГнг 3*2.5 мм. Пятая ветка — питание электроплиты, задействованы три фазы, ноль и заземление. Для подключения используют провод ВВГнг 5*6 мм (согласно СП 256.1325800.2016 п.10.2), для защиты установлено УЗО 32 А — 30 mA.

Данная схема разделения проводки на группы приведена в качестве примера, для помощи домашним мастерам разобраться и на примере помочь научится читать схемы, а также составлять их, исходя из собственных наработок. В качестве недорогого и простого решения разбивки электропроводки для хрущевки, можно использовать схему приведенную ниже, с распределенной нагрузкой на потребителей.

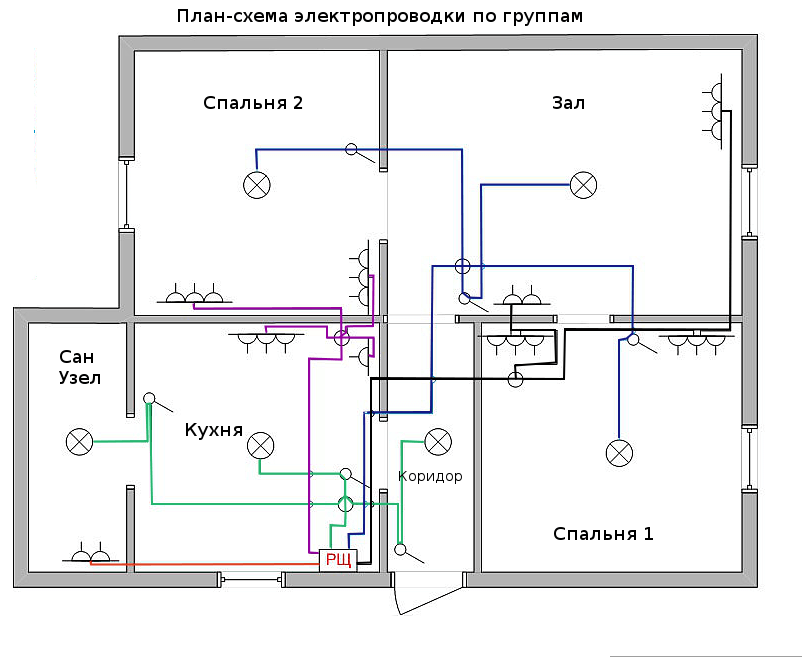

Также добавлено визуальное изображение, план-схема проводки на плане квартиры. При вновь проложенной электропроводке необходимо составлять подобную схему распределения, для того чтобы в дальнейшем облегчить поиск неисправности или же модернизацию проводки, добавление точек потребителей.

Чтобы закрепить прочитанный материал, предлагаем вам ознакомиться с видео уроками, на которых доходчиво и наглядно демонстрируется, как разделить проводку в квартире или доме на линии:

Вот собственно и все, что мы хотели рассказать вам о правильном разделении электропроводки на группы. Надеемся, предоставленные примеры помогли вам понять, зачем нужна разбивка электрики и как ее правильно осуществить!

Будет интересно прочитать:

Цивилизованная жизнь невозможна без большого количества электроприборов. Кроме лампочек «Ильича» в современных домах и квартирах используются кондиционеры, стиральные и посудомоечные машины, бойлера, компьютеры и другие электроустановки. Суммарная мощность этой аппаратуры постоянно растёт, что повышает требования к электропроводке.

При прокладке электропроводки потребителей желательно разделить на группы. Это позволяет уменьшить сечение кабелей, упростить монтаж и выбрать защитную аппаратуру (автоматы, УЗО), соответствующую типу и мощности нагрузки.

В этой статье рассказывается о том, как разделить электропроводку на группы и правильно выбрать автоматические выключатели.

Прокладка новой электропроводки: этапы проведения, советы, рекомендации

В первую очередь, монтируется новый щит с его установкой на дюбеля. Через отверстие в стене тянут кабель. Далее следует подключение силового провода к щиту. Затем идет защита вводного кабеля. Здесь стоит помнить, что:

провод синего цвета соответствует 0
желтый провод – системе заземления
белый – верхушке автомата

Если же вас интересует создание теплого пола, то для начала нужно провести демонтажные работы, то есть убрать старое покрытие, а затем сделать штробы при помощи перфоратора. Специальная коронка предназначается для вырезания мест будущих коробок распределения и розеток.

Стоит помнить, что провод делят на части определенного размера. Часто используется гофра, когда нужно заменить определенный участок, не нарушая внешний вид стен (здесь речь идет о замене проводов без проведения капитального ремонта). Для стягивания пучка проводов применяются хомуты, а чтобы соединить кабель в коробках – средства защиты.

Итоговую работу тестируют специальным мультиметром – измерительным инструментом, определяющим напряжение, заряд и выявляющим проблемы в работе электроприборов.
