Подключаем варочную панель своими руками

Процесс подключения

Подключить современную варочную панель к электросети 220V может каждый человек, обладающий элементарными навыками электромонтажных работ. Все работы под напряжением выполняются только в перчатках из диэлектрика, стоя на резиновом коврике в обуви на кожаной (резиновой) подошве. Нельзя выполнять работы, когда человек находится дома один. При поражении электрическим током второй человек сможет обесточить сеть, оказать первую доврачебную помощь или вызвать бригаду скорой помощи. При выполнении монтажных работ, связанных с модернизацией бытовой электрической сети 220V, необходимо помнить, что от неукоснительного соблюдения правил техники безопасности и ПУЭ зависит не только успешное окончание работ, но и здоровье и даже жизнь.

На работающем магнетроне варочной панели присутствует опасное для жизни высокое напряжение – 4000V. Приближаться к работающему магнетрону ближе 50 сантиметров или проверять его работоспособность «на искру» при помощи карандаша или пальца опасно для жизни. Подключение варочной панели начинается с установки специальной трехконтактной (при однофазном подключении) или пятиконтактной (при трехфазном подключении) электрической розетки и вилки. Розетка крепится к поверхности при помощи шурупов. При установке розетки на деревянной поверхности под нее необходимо подложить специальную прокладку из огнестойкого материала. Нельзя устанавливать розетку в непосредственной близости возле раковины, потому что на электрические контакты могут случайно попасть брызги воды из водопроводного крана.

Выполнив подключение фазного и нулевого провода, необходимо подсоединить земляную шину (корпус распределительного щита) к боковым ламелям розетки. Без подключения заземления пользоваться индукционной варочной поверхностью категорически запрещается, это может привести к поражению электрическим током. Рассмотрим процесс подключения индукционной варочной панели к электрической сети пошагово:

приобретаем электрический кабель необходимой длины, соединяющий штепсельную вилку с индукционной варочной поверхностью;
снимаем крышку с отсека питания, вывинчивая винт с помощью отвертки;
подсоединяем шнур питания к штепсельной вилке, обращая внимание на подключение жилы заземления (желто-зеленого цвета);
удаляем защитную пластину, прикрывающую контакты;
подсоединяем шнур от штепсельной вилки к колодке питания панели, соблюдая цвет изоляции (синий и коричневый – это фаза и ноль, желтый с зеленым – заземление), между фазными клеммами ставим перемычку и крепко зажимаем ее болтами;
затягиваем клеммы кабеля на колодке питания;
проверяем монтаж и производим включение панели при помощи сенсорных кнопок или касанием тачскрина сервисного дисплея.

При подключении защитного реле и дифференциального автомата необходимо соблюдать правильную полярность (по маркировке выводов устройств и цвету проводов). При завинчивании клемм в разъемах не следует прилагать избыточных усилий, это может привести к срыву резьбы или разрушению контакта. Стандартными видами разводки фаз в квартире является однофазная и трехфазная схема. Двухфазная схема встречается достаточно редко и по этой причине вызывает наибольшее количество вопросов. Если внутренняя проводка в квартире выполнена в 4 провода, то при подключении нужно соединить соответствующие цвета. Черный и коричневый – фаза 0 и фаза 1, голубой – нулевой провод, желтый с зеленым – земляная шина.

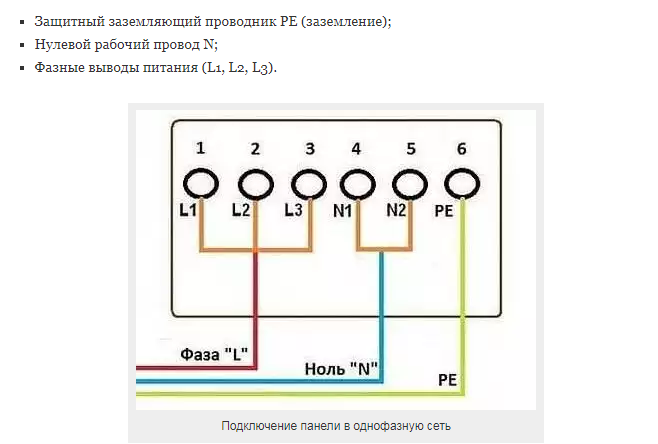

Наиболее распространенный (стандартный) вариант – трехфазное подключение. Нулевой провод нужно подсоединить вверху, землю – внизу, фазы – посередине. Симметричное расположение цветов повторяется в розетке. Если колодка для подключения индукционной варочной панели рассчитана на 4 провода, то один контакт (любой) не используется ни на колодке питания ни в розетке. При однофазном подключении выполняются следующие действия:

• соединяются вместе три фазных провода (L1, L2, L3);
• соединяются вместе два нулевых провода (N1, N2);
• зеленый провод подсоединяется к «земляной шине».

Как выбрать розетку?

Как подключить варочную панель к электросети вашего жилища? Для этого важно правильно подобрать

• розетку;
• вилку;
• кабель.

Электричество в вашей квартире имеет одну фазу и ввод на 220 вольт
? Тогда вам нужны розетка и вилка с тремя контактами.

Вы приобрели оборудование для кухни современного частного дома, имеющего две фазы и
электрический ввод на 380 вольт
? Тогда, для равномерного распределения нагрузки, варочную панель лучше подключать к двум фазам. При этом используются розетка и вилка с четырьмя контактами.

Блок управления плитой подходит к коробке для теста, как розетка или переключатель, и может быть установлена ​​на ровной поверхности или на поверхности. Некоторые блоки управления плитой предлагают простые коммутационные устройства, а другие – сокет. Входящая сеть подключается к переключателю управления плитой, который идеально будет располагаться на одной стороне плиты и примерно на 300 мм выше рабочей поверхности.

Вставьте кабель цепи в блок управления, а затем. Блок управления плитой имеет два отдельных набора разъемов и клемм. Входящая сеть переходит в клеммы с маркировкой сети, а исходящий кабель подключается к клеммам нагрузки. Затем нагрузочный кабель проходит в выводную коробку терминала, которая представляет собой просто распределительную коробку в стене, где кабель плиты подключен к только что установленному сетевому кабелю.

В первом случае голубой провод (ноль) присоединяется к левому контакту, чёрный или коричневый (фаза) – к правому. Жёлто-зелёный провод заземления крепится к контакту, расположенному обычно под или над основной парой.

В случае подключения четырехконтактной розетки
нужно руководствоваться маркировкой жил на крышке розетки. Будьте внимательны! Розетки различных производителей отличаются своей конструкцией.

Терминальный выводной ящик покрыт пластиной, что обеспечивает легкий, но безопасный доступ для подключения. Как правило, этот терминал выходит за кушетку примерно на полпути вверх по высоте. Когда все другие соединения сделаны, подключите кабель к сети и установите предохранитель правильного размера. для разработки правильного предохранителя размера для вашей плиты и других схем.

Схема и выбор метода подключения

Установка всех варочных панелей обычно проста, требуя не больше, чем устройство, которое устанавливается в пространство рабочей поверхности. Во всех случаях вырезанная апертура указана в инструкциях пользователя. Мы не рекомендуем, чтобы отверстия были отрезаны на столешницах на основе спецификаций брошюры и что установщик проверяет продукт перед тем, как сделать вырез на столешнице; Это может предотвратить потенциально дорогостоящие ошибки.

Присоединение плиты напрямую

Если необходимо осуществить присоединение ВП без использования вилки и розетки, применяется монтажная коробка. Такой вариант будет уместным в том случае, когда требуется вплотную пододвигать шкафчик к стене. При этом выступающая вилка просто не поместится, а вот распаечная коробка не помешает.

В коробку просто заводится гибкий удлиняющий провод от панели и запрессовывается с помощью гильз к моножильному кабелю, проложенному в штробе. Для этой цели нужно использовать гильзу соответствующую требуемому сечению. Она должна быть предназначенной для большой нагрузки электроплиты. Каждую гильзу необходимо заизолировать. Для этого лучше всего использовать термоусадочную трубку.

Подобный способ монтажа обойдется даже дешевле, поскольку вилка и силовая розетка стоят дороже, чем пара гильз. Что касается монтажной коробки, то она стоит почти как подрозетник.

Подключение через распаечную коробку

Работы по монтажу мощной встраиваемой электроплиты могут занять несколько дней, учитывая необходимость штробления стен для прокладки кабеля и дальнейшей отделки. Не имея в доме собранного электрощита, эту работу лучше сразу доверить электрику, поскольку скрутка к проводу от счетчика неприемлема. Если же присоединение панели заключается только в подключении к ней удлинительного шнура и вилки, то на это понадобиться меньше часа.

Техника безопасности при монтаже электрооборудования: требования и некоторые советы

Поражение электрическим током при производстве монтажных работ не редкость, как и летальный исход в этом случае. Однако не только прикосновение к токоведущим частям таит в себе опасность. Неправильное подключение, вследствие которого происходит короткое замыкание, или непротянутые контакты в схеме электросети квартиры также довольно опасны. Нагрев, который происходит при неплотном контакте, вызывает оплавление, а после и возгорание электропроводки. Конечно, защитой в этом случае должна послужить автоматика, но она не всегда срабатывает. Особенно это касается мощных или старых автоматов. Да и доверять лучше всегда себе. А значит, подключая духовой шкаф и варочную панель, следует внимательно следить за своими действиями, чтобы ничего не упустить. В этом деле мелочей не бывает.

Разберём основные узлы схемы и правила, которые следует соблюдать при их монтаже. Среди них:

• вилка для включения устройства в сеть (если она присутствует),
• силовая розетка,
• соединения (их может быть несколько разновидностей),
• необходимый провод (его сечение).

Вилка для варочной панели: что следует учитывать при покупке и монтаже

Если монтируется схема с использованием штепсельной вилки и розетки, то начать следует с их выбора. Вилка приобретается в зависимости от количества фаз и должна выдерживать потребляемую мощность варочной панели. Она указывается в технической документации к прибору. Подключение производится с соблюдением цветовой маркировки проводов:

• ноль – изоляция синего цвета или белого с синей полосой,
• фаза – коричневый, белый, чёрный,
• заземление – жёлтый с зелёной полосой.

Важно! Соблюдение цветовой маркировки помогает не только правильно выполнить подключение, но и спасает в будущем, когда за ремонт берётся другой человек. Если говорить проще – это то, что спасает жизнь

Монтаж силовой розетки для духового шкафа и варочной панели

Монтаж кухонной силовой розетки производится аналогично, с соблюдением всех вышеперечисленных правил. Однако есть один нюанс – её нужно правильно установить. Не следует располагать розетку в месте, куда попадает тепло от плиты. Эта ошибка приводит к оплавлению изоляции и короткому замыканию. Также стоит предусмотреть вариант свободного доступа к ней для возможности экстренного отключения. Эти нехитрые правила спасут от пожара при возникновении аварийной ситуации, равно как и от неё самой.

Сечение провода для электроплиты и духового шкафа: как определить требуемое

Сечение кабеля (оно измеряется в мм2) не менее важно при монтаже, чем плотная протяжка контактов. Ведь в случае его неверного выбора в меньшую сторону электропроводка начнёт греться и в итоге не выдержит

Последствия понятны – пожар в случае отказа защитной автоматики. Неопытный домашний мастер скажет, что не нужно рисковать – просто взять кабель с большим сечением. Но не всё так просто. Толстый кабель для варочной панели:

• сложно спрятать или уложить по стене,
• неудобен в монтаже (ширины зажимов клемм может не хватить),
• стоимость его будет выше.

Приходим к выводу, что нужны точные вычисления. Их можно произвести по двум параметрам электроприбора – потребляемой мощности и номинальному току. Одной формулой здесь не обойтись – учитывается расстояние от распределительного щита и другие факторы. Поэтому предлагаем читателю воспользоваться онлайн-калькуляторами. Это удобнее, чем самостоятельно высчитывать нужные параметры. Всё, что требуется от пользователя, – это ввести требуемые данные в соответствующие поля и нажать кнопку «Рассчитать». К тому же исключается человеческий фактор, а значит, и возможность ошибки в вычислениях.

Онлайн-калькулятор расчёта сечения кабеля по потребляемой мощности прибора

Подключение плиты при помощи гильз

Если штепсельная вилка с розеткой не планируются, можно выполнить соединение жил при помощи специальных гильз. При аккуратной работе соединение получится плотным и качественным. Но для этого потребуется специальный инструмент – пресс-клещи. Обычные плоскогубцы или молоток здесь не подойдут. Разберём, как это происходит.

Всё довольно просто. Зачищенные на длину гильзы жилы группируются и заводятся в трубку на всю её длину. При помощи пресс-клещей гильза обжимается. Получившееся соединение можно заизолировать обычной лентой или одеть в термоусадочную трубку и прогреть (второй вариант предпочтительнее).

При использовании распределительной коробки (если есть возможность её размещения) используется соединение гильзами или посредством клеммной колодки. Применение клеммника хорошо тем, что появляется возможность замены плиты без перекусывания (укорачивания) кабеля. В случае монтажа гильзованием и опрессовкой соединение становится неразборным.

Как подключить индукционную варочную панель своими руками

Во время производства индукционных плит используют такую же стеклокерамику, как и для обычных керамических поверхностей для варки. Отличие – в индукционной катушке внутри. При включении она создаёт электромагнитное поле, генерирующее тепло в посуде, поставленной сверху. Оно появляется из-за движения молекул с высокой скоростью на дне кастрюли или сковороды. После снятия посуды с варочной поверхности, выработка тепла прекратится.

Параллельно с появлением индукционных плит появились дискуссии о вреде их использования для здоровья. Доказано, что использование индукции никак не влияет на жизнедеятельность — такая панель в десятки раз безопаснее для человека, чем бытовой фен для волос, и этот тип плит стал модной тенденцией.

Желающим попасть в тренд и сменить устаревающую плиту на «индукцию» предназначен этот материал. Рассмотрим, как подключить самостоятельно индукционную варочную панель в кухне. С этой задачей под силу справиться даже новичку.

Встроенная индукционная варочная панель

Для проведения установки приобретённой панели, может понадобиться:

1. Силовой ВВГнг-Ls или NYM кабель;
2. Специальная розетка и штепсельная вилка под неё, рассчитанная на силу тока от 32 до 40 А;
3. Провод ПВС (если в комплекте его не предусмотрено);
4. Дифференциальный защитный автомат;
5. Наконечник НШВ;
6. Клеммник;
7. Нож;
8. Отвёртка.

Подключение варочной панели к электросети

Панели, которые интегрируются в столешницы, постепенно вытесняются отдельностоящими аналогами. Это связано с тем, что они обладают широким набором функций и являются более экономичными.

Выполнить самостоятельно подключение варочной панели к электросети можно с помощью соответствующей инструкции.

Перед тем как приступить к монтажу прибора, рекомендуется ознакомиться с правилами по технике безопасности и основными нюансами работы.

Подключение варочной панели к электросети

Особенности подключения варочной панели к электросети

Сразу стоит сказать о том, что мощность интегрируемых панелей сопоставима с аналогичным показателем традиционных электрических плит. Из этого следует, что для установки варочной поверхности необходима силовая линия в 380 В. Для этих целей необходимо протянуть отдельный кабель от распределительного щитка. При этом существуют определенные правила, которые следует соблюдать.

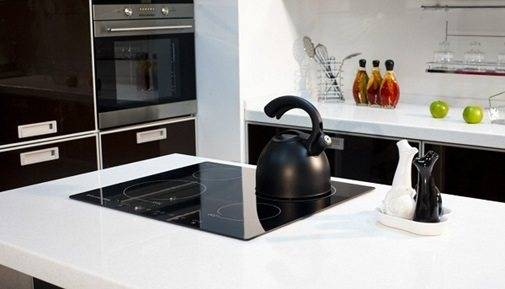

Индукционная варочная панель в столешнице. Подключение варочной панели к сети

Например, если сеть однофазная, то тогда используется кабель для варочной панели, изготовленный из медного материала, сечение которого составляет 6 мм² В свою очередь, для трехфазной сети можно применять провода, имеющие минимальное сечение 2,5 мм².

Стоит отметить, что при использовании отдельной линии для подключения варочной поверхности требуется установка защитного автомата (УЗО). Для этих целей лучше всего подходят устройства на 32 или 40 А.

Особенности процесса подключения газовой варочной панели целиком и полностью зависят от разновидности устройства. В настоящее время в продаже можно встретить зависимые и независимые встраиваемые плиты.

Первые из них устанавливаются вместе с духовым шкафом, а вторые – как самостоятельный прибор. Независимые устройства подключаются к электросети через специальную коробку, которая монтируется на входе.

Через нее производится разводка к нагревательным зонам.

Следует знать, что существуют интегрируемые плиты, содержащие нагреватели рапидного типа. В этом случае потребуется выполнить электрическую разводку для каждого элемента отдельно.

Еще один распространенный вид интегрируемых плит – индукционные. Такие модели являются самыми сложными с точки зрения самостоятельной установки. Подключение индукционной плиты лучше всего поручить квалифицированным специалистам, так как вероятность допущения ошибок в этом случае наивысшая. В городских квартирах чаще всего устанавливаются газовые или комбинированные приборы.

Как правильно подобрать кабель для электроплиты: рекомендации

Правильный подбор кабеля является необходимым пунктом, который не следует игнорировать

Существует два основных параметра, на которые стоит обращать внимание при выборе провода для варочной поверхности:. Электрический кабель для подключения встраиваемой варочной поверхности к сети

Электрический кабель для подключения встраиваемой варочной поверхности к сети

Электрический кабель для подключения встраиваемой варочной поверхности к сети

Число жил в кабеле подбирается в зависимости от того, какое количество контактов находится в клеммнике подключаемого электроприбора.

Поверхности для варки, как правило, имеют всего два варианта присоединения – к 3 или 4 жилам.

Кабель для плиты, содержащий 3 жилы, принято использовать в том случае, когда необходимо выполнить подключение поверхности для приготовления пищи к однофазной сети. В такой системе напряжение составляет 200 В.

Если распределительная коробка содержит 2 или 3 фазы, которым соответствует напряжение 380 В, то тогда рекомендуется выполнять установку устройства по другим правилам. Оптимальным вариантом в этой ситуации будет присоединение прибора по схеме, которая учитывает 4 провода. Дополнительный провод позволяет снизить показатель напряжения в линии, что увеличит ее эффективность.

После определения количества жил, расположенных внутри провода для варочной плиты, нужно подобрать оптимальную его толщину. Выбор этого показателя производится с учетом мощности панели для приготовления пищи. Наиболее распространенные варианты сечения на сегодняшний день – 2 и 4 мм².

Стоит отметить, что для маломощных приборов не подходят кабели, толщина которых составляет 6 мм²

При выборе провода также рекомендуется обратить внимание на его тип и конструктивные особенности. На рынке можно приобрести как жесткие, так и мягкие провода

Оба эти варианта подходят для подключения варочного устройства

Оба эти варианта подходят для подключения варочного устройства.

Пошаговая инструкция по установке

Говоря об инструментах, если встраиваемая панель устанавливается в новый гарнитур, и отверстие для монтажа корпуса в столешнице еще не проделано, необходимо наличие дрели и электрического лобзика. Чтобы выполнить подключение к электросети, также понадобятся отвертка, пассатижи, указатель напряжения.

Первое, о чем следует позаботиться — это электрическая розетка 220 вольт, в которую будет включаться встраиваемая варочная поверхность. Выбор места ее расположения и установка должны быть выполнены до монтажа мебели. В комплект кухонной плиты кроме панели входит духовой шкаф. Если первая ставится без шкафа, она может быть включена в одну розетку. Установить электрическую розетку следует ниже, чем будет находиться встраиваемая варочная панель, чтобы исключить воздействие на нее влаги и жира в процессе приготовления пищи.

Когда установка розетки и кухонной стенки завершены, можно приступать к работе. Установить встраиваемую варочную поверхность можно по следующей пошаговой инструкции:

Вначале нужно определить размеры монтажного проема, который необходимо вырезать в столешнице. Эту информацию можно найти в инструкции, которая снабжается производителем. Если инструкция отсутствует, нужно тщательно измерить посадочные места. Неплохо изготовить по этим размерам картонный макет (иногда он присутствует в комплекте), который затем нужно установить на столешницу и обвести карандашом. Необходимо обеспечить зазор между посадочными частями корпуса и краями стола от 1 до 2 миллиметров.
Тщательно размечаем будущее отверстие. Понадобится длинная линейка и карандаш. Не забываем, что столешница изготовлена из прессованных опилок, и декорирована покрытием из искусственного камня. По этой причине не следует вырезать отверстие ближе 50 мм к краю, так как тонкие участки стола могут разрушиться.

Аккуратно просверливаем дрелью отверстия по углам размеченной области, не заходя за ее пределы. Используем для этой цели сверло 8 – 10 мм. В процессе сверления его нужно установить и удерживать строго перпендикулярно поверхности.
Вставляем в электрический лобзик полотно по дереву с мелкими зубьями, чтобы избежать сколов поверхности столешницы на границе прорези. Вставив полотно в одно из подготовленных отверстий, осуществляем разрез по разметке, плотно прижимая лобзик к поверхности. После окончания резки убеждаемся, что встраиваемая варочная панель легко входит в посадочное место с небольшим зазором. В противном случае, края отверстия следует подрезать.
Торцевые участки проделанной прорези желательно защитить от воздействия влаги. С этой целью проводится обработка краев герметиком, как показано на фото ниже. Затем можно наклеить уплотнитель, находящийся в комплекте.
Теперь встраиваемая варочная панель готовится к монтажу, после чего производится ее установка и подключение. Аккуратно вставляем ее в отверстие и мягким нажатием рук осаживаем до полного прилегания выступающих краев к поверхности столешницы. Перед этим можно нанести слой силиконового герметика на поверхность, которую затем закроет встраиваемая варочная панель. Этим будет обеспечена герметизация соединения

Надавливая на поверхность, следует соблюдать осторожность, особенно если она стеклянная
Важно, чтобы встраиваемая панель легла равномерно на поверхность столешницы. В противном случае, установка на нее тяжелой кастрюли может создать усилие на излом.
Последний этап монтажа заключается в том, что встраиваемая панель закрепляется с помощью специальных фиксирующих зажимов, входящих в комплект
Установка зажимов производится снизу, после чего корпус оказывается зафиксированным

Выступающие излишки герметика, который был нанесен на поверхность столешницы, нужно аккуратно удалить. В случае, если под варочной поверхностью будет устанавливаться духовой шкаф, между ними прокладывается слой теплоизоляции.

Подробное процесс установки электрической варочной панели в столешницу демонстрируется на видео уроках:

Подключение варочной панели к электрической сети своими руками

Итак, если вы решили своими руками подключить такой электроприбор, как варочная панель, внимательно изучите нижеследующие инструкции. Они предполагают, что в сети уже организована соответствующая разводка кабелей, установлены защитные автоматы и силовая розетка. В случае принятия решения о подключении бытовой техники для пищеприготовления непосредственно к электрической сети, минуя штепсельное соединение вилки и розетки, один из концов проводника подсоединяется не к вилке, а сразу на выходы защитного автомата.

Подключение варочной панели к однофазной электрической сети

Если ваше жилище обеспечивается электрической энергией посредством сети с напряжением 220 В и одной фазой, то для подключения индукционной варочной панели рекомендуем вам воспользоваться приведенным ниже алгоритмом.

1. Подготавливаем кабель. Его длина должна соответствовать расстоянию от места установки варочной панели до силовой розетки с учетом небольшого запаса на возможные манипуляции. С концов кабеля снимается слой верхней изоляции, затем от изоляции освобождаются и окончания жил кабеля. Т.к. провода многожильные, целесообразно их обжать либо пропаять.
2. К одному концу проводника подсоединяется штепсельная вилка. Заземляющая жила подключается к верхнему ее контакту, а к нижним – фазная и нулевая жилы.
3. Варочная панель может иметь на выходе четыре (два фазных, один нулевой и один заземляющий), или шесть (три фазных, два нулевых и один заземляющий) контактов. С подключением варочной панели, имеющей 4 провода на выходе вы можете столкнуться, если приобрели технику фирмы Electrolux. Обычно возможные схемы подключения варочной панели к электрической сети изображены на ней самой непосредственно рядом с выходами контактов. Но, в общем-то, несложно разобраться самостоятельно в том, что при подключении данного энергоприемника к однофазной сети несколько контактов одинакового назначения необходимо соединить специальными перемычками, которые обычно идут в комплекте с варочной панелью (в случае отсутствия перемычек в комплектации их можно изготовить из кусочков провода).
4. Далее можно осуществить подключение объединенных перемычкой фазных контактов варочной панели к другому концу фазного провода. Соответственно, нулевой выход соединяем с нулем проводника, а заземляющий – с землей проводника.
5. Подсоединенный к варочной панели кабель закрепляем на ее корпусе специально предусмотренной для этого фиксирующей скобой. Это предотвратит лишние механические воздействия на места соединения проводников.

Подключение варочной панели к трехфазной электрической сети

Подключение варочной панели к трехфазной сети имеет некоторые отличия от подключения к однофазной. Алгоритм его будет следующим.

1. Подготавливаем многожильный кабель по аналогии с пунктом из предыдущего раздела.
2. Соединяем провод с вилкой. В случае с устройствами, предназначенными для трехфазной сети, нулевой проводник подключается к верхнему контакту вилки, заземляющий – к нижнему, а к центральным контактам подсоединяются фазные провода.
3. Если варочная панель имеет шесть выводов, то два из них, которые являются нулевыми, объединяются специальной перемычкой. Далее все выходы соединяются с соответствующими жилами кабеля, к которому мы подсоединили штепсельную вилку. Если варочная панель имеет только четыре вывода, одну из фаз кабеля мы попросту не используем.
4. Закрепляем кабель на корпусе варочной панели скобой-фиксатором.

Важно! Изложенные в данной статье алгоритмы монтажа применимы и для других электроприборов. Они так же помогут вам решить вопросы, как подключить электроплиту самостоятельно или как подключить духовой шкаф к электричеству

Теперь вы осведомлены о том, с какими трудностями вы можете столкнуться, если решите отдать предпочтение современной электрической бытовой технике для приготовления пищи

Надеемся, что использование наших рекомендаций поможет сделать эти трудности совершенно несущественными

Теперь вы осведомлены о том, с какими трудностями вы можете столкнуться, если решите отдать предпочтение современной электрической бытовой технике для приготовления пищи. Надеемся, что использование наших рекомендаций поможет сделать эти трудности совершенно несущественными.

Как правильно подключить и не перепутать жилы кабеля на клеммнике

Подключение индукционной плиты к сети 220 вольт выполняют трехжильным кабелем, а в клеммной колодке на индукционной плите устанавливают специальные перемычки между фазами, которые обычно идут в комплекте. Если их нет, подключение к двум или трем клеммам фаз осуществляют проводом, соответствующим нагрузке электроплиты.

Если кабель уже подсоединен к клеммной колодке, проверяют правильность его подключения. На клеммах обычно указывают следующую маркировку выводов:

• L — фазный вывод, или L1, L2 (L3) — фазные выводы при двухфазном (трехфазном) подключении;
• N — нулевой, или нейтральный вывод;
• PE — клемма подключения защитного заземления.

Такую же маркировку используют на клеммах штепсельного разъема. Соблюдая цветовое соответствие жил, подсоединяют их к выводам с теми же буквенными обозначениями. При этом тщательно затягивают клеммные винты, убеждаются в надежности пружинных зажимов.

Врезка варочной панели в столешницу

Производители мебели делают на заказ шкафы с уже готовым отверстием, но такое посадочное место можно подготовить самому в имеющихся корпусах. В комплектации плиты обычно есть крепеж в виде направляющих.

Правила врезки варочной панели:

• зазор между столешницей и краем панели не должен превышать 2 мм;
• рекомендуемая толщина стола указана в руководстве к варочной панели;
• варочную плиту выравнивают относительно передней части столешницы;
• размеры панели указаны в инструкции, но габариты измеряют дополнительно;
• наносят разметку на поверхность стола, находят центр по диагоналям;
• проводят горизонтальные и вертикальные линии.

Выпиливают отверстие фрезером, электролобзиком, или делают последовательные отверстия дрелью, затем пропиливают, края обрабатывают герметиком. Укладывают уплотнитель по периметру, варочную панель ставят в отверстие, выравнивают. Для фиксации применяют специальные зажимы из комплекта.
