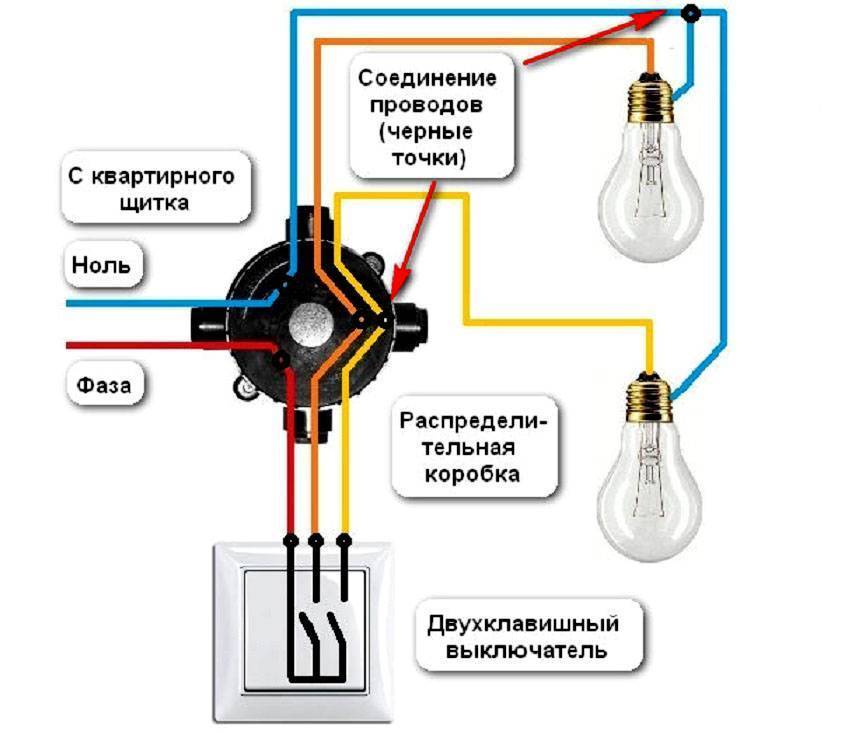

Как подключить двойной выключатель на две лампочки: схемы + советы по подключению

Подключение ламп с преобразователем

Для организации освещения точечными потребителями можно использовать сети 220 Вольт или 12-вольтовые преобразователи. Последние создают задержку включения на несколько секунд, после чего плавно передают ток электроприборам.

Схема позволяет бережно относиться к лампам накаливания или галогенным источникам света, поскольку предохраняет их от перепадов напряжения.

Схема подключения показана на рисунке ниже.

В случае использования преобразователя переключатель устанавливают до него. Для этого есть две важные технологические причины:

Если предстоит установка выключателя с двумя клавишами, понадобится второй преобразователь. Его электропитание будет поступать от второй линии. Нулевой проводник будет общим.

Электромонтаж требует особого отношения к безопасности. Приступать к работе следует только после обесточивания сети. Если нет уверенности в своих силах и хотя бы базовых познаний в электротехнике, лучше обратиться за помощью к квалифицированному электрику.

Назначение и сфера применения

После этого требуется произвести правильное соединение проводов в распределительной коробке, а после и в самом выключателе.

На клемму приходящего контакта должен быть подключен провод с фазой, который идет от распределительной коробки. Будем считать, что все провода уже уложены и подведены, а вытяжка и светильник установлены. Установка двойной разновидности выключателя должна производиться исключительно в подрозетник, диагональ которого равна 67 мм.

Такое соединение считается долговечным и простым при монтаже. Но также можно использовать обжимные наконечники, соответствующие сечению провода для гибкого провода. Что касается самой распределительной коробки, то ее монтаж лучше производить непосредственно над самим выключателем, на расстоянии около см от потолка.

Нулевой провод рабочий ноль к потребителям выводится из распределительной коробки, и не проходит через выключатель. Схема подключения двойного выключателя Три варианта схем — все одинаковые по функциям Двухклавишный выключатель в своих квартирах используют для подключения люстры на несколько лампочек или точечных светильников на потолке.

Рекомендуем: Глубина заложения электрокабеля в земле снип

Заземление желто-зеленой расцветки может крепиться как на клемму, так и непосредственно под винт на корпусе. Это поможет, если потребуется ремонт.

Если вместо двухклавишного выключателя будет устанавливаться другой вид прибора, нужно ознакомиться с его схемой. Устройство выключателя с двумя клавишами По внешним признакам такой выключатель очень схож с обычным устройством, отличие только в устройстве внутреннего механизма. Все инструменты должны иметь заизолированные рукоятки, чтобы избежать поражения током.

Чтобы избежать такой ошибки нужно воспользоваться не китайским индикатором, а мультиметром в режиме замера напряжения. Рассмотрено для моделей двух стандартных исполнений. Сначала следует прикрутить корпус к стене или прокладке при помощи шурупов или дюбелей, затем привинчивается механизм. Монтируются обе клавиши.
Люстра и двухклавишный выключатель . 3 схемы подключения .

Схема подключения двухклавишного выключателя и ее особенности

Схемы подключения выключателя света с двумя клавишами – это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики. Итак, перед вами две клавиши. Левая и правая. Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. А если они работают вместе, то включаются и выключаются все лампочки в люстре.

Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до 1000 Ватт. Но учтите, что в простом выключателе нет устройства защиты от короткого замыкания. Не стоит подключать к нему более мощные приборы освещения

Двойные выключатели бывают нескольких видов:

Вид	Описание
Внутреннего монтажа	Для его установки придется штробить стены. Проводка укладывается в каналы и затирается штукатуркой, а сам выключатель должен быть утоплен в стену. Такие приборы выглядят аккуратно и не портят внешний вид интерьера.
Наружного монтажа	Установить такой прибор проще простого. Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Не очень эстетично, зато легко.
Защищенные от влаги	Переключатели, защищенные от повышенной влажности, очень пригодятся на кухне и в помещениях, где часто наблюдаются перепады температур и, как следствие, образование конденсата.
Модульные	В это понятие входят приборы со встроенной розеткой, они удобны для подключения торшера или бра, и устройства со световой индикацией. В выключенном состоянии переключатель подсвечивается светодиодом, и не нужно его долго искать в темной комнате.

А теперь непосредственно о схеме. Современная проводка вся выполнена с заземлением, так что при работе вы столкнетесь не с двумя, а с тремя проводами. Один из них – фаза, второй – ноль, третий – заземление. Отличие одноклавишного устройства от двухклавишного всего лишь в переходниках, позволяющих подавать ток то на одно, то на второе соединение или одновременно на оба. Как и с одноклавишным вариантом следует помнить, что динамический элемент разрывает только фазу.

Схема 2х кнопочного выключателя с заземлением

Схема 2х кнопочного выключателя без заземления

Схема: как подключить люстру на двойной выключатель

Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь. Посчитайте количество проводов, сходящихся к месту расположения переключателя :

2 – от щитка (ноль и фаза);
3 – на переключатель (одна фаза на подходе и 2 – на выходе) ;
3 – на люстру (один на ноль и две фазы).

Итого должно получиться восемь.

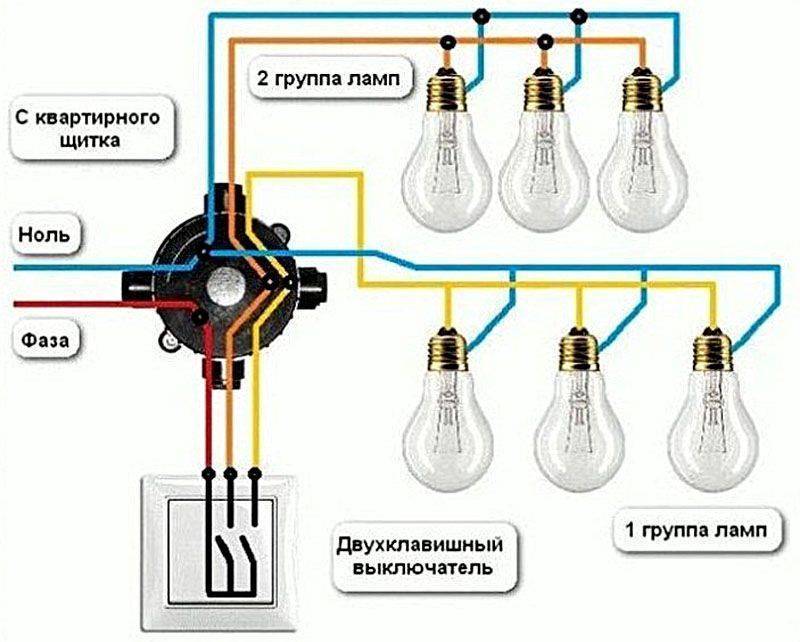

Схема подключения люстры к двойному выключателю:

Эта схема для ситуации, когда у вас одна люстра с двумя группами осветительных приборов. А вот если две люстры в разных местах, например туалет и ванная комната, то из выключателя будут отходить 4 провода – на каждый светильник по нулю и фазе.

Подключение двухклавишного выключателя с розеткой, основные моменты

Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.

Вот образец схемы подключения двухклавишного выключателя и розетки:

Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.

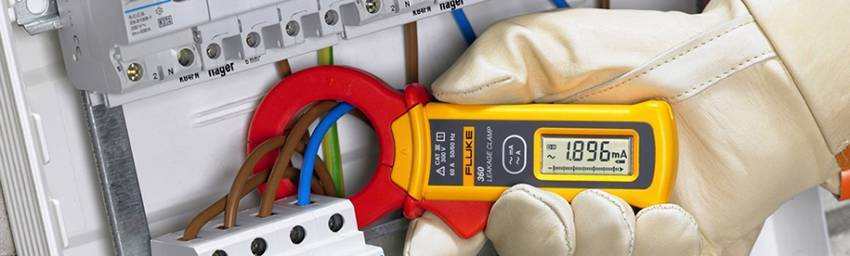

Проверка устройства защитного отключения на срабатывание

УЗО выполняет важную функцию – при утечке электротока отключает напряжение. Поэтому нужно систематически проверять устройство на срабатывание.

Выполнить проверку можно несколькими способами:

нажать кнопку «Тест», УЗО сразу же должно сработать. Такую проверку рекомендуется проводить ежемесячно;
использовать контрольную лампу – одним концом провода соединиться с фазой, другим концом – с нулем в розетке. УЗО должно моментально среагировать;
имитировать утечку электротока с помощью реостата.

Если устройство защитного отключения не сработало, то это свидетельствует о его неисправности, или поломке одной из его внутренних деталей. Особым случаем является поломка механизма имитации утечки тока. В этом случае устройство защитного отключения функционирует и справляется со своей задачей.

Но в любом случае специалисты рекомендуют поменять такое устройство, ведь нет никаких гарантий в его надежности. Тем более, что жизнь человека дороже, чем цена на устройство защитного отключения.

Общие сведения

Перед тем как подключить две лампочки к одному выключателю, необходимо подробно рассмотреть его устройство, принцип действия, а также основные преимущества и недостатки. Эта информация поможет выбрать максимально эффективную схему монтажа, которая идеально подойдёт для конкретного помещения.

Устройство и принцип действия

Двойной переключатель считается наиболее универсальным, так как позволяет контролировать работу 2 лампочек или осветительных приборов. Несмотря на такую эффективность, устройство состоит из минимального количества деталей. Среди них выделяются такие:

Две съёмные клавиши. Они могут двигаться только в одной плоскости, за счёт чего выполняется включение и выключение источника света.
Разборной корпус. Состоит из основной части и облицовочной панели, которая выполняет декоративную функцию, а также скрывает все ошибки, допущенные при монтаже.
Клеммники. Эти важные элементы конструкции используются для соединения выключателя с питающими проводами.

Принцип действия двухклавишного выключателя максимально прост. В нём легко может разобраться не только квалифицированный электрик, но и новичок, который подключает эту конструкцию в первый раз. Принцип работы заключается в возможности управления степенью освещения.

Возможные варианты:

Включение только правой клавиши. Оно ведёт за собой освещение части комнаты, в которой находится подсоединённый источник света.
Включение только левой кнопки. В этом случае освещённой станет друга половина помещения.
Одновременное нажатие двух клавиш. Все подключённые осветительные приборы сразу же начнут свою работу.

Преимущества и недостатки

Двойной выключатель, как и любой другой подобный прибор, имеет несколько достоинств. Благодаря им, он пользуется популярностью у потребителей и часто устанавливается в различных помещениях.

Преимуществами такого устройства являются:

Возможность контроля за несколькими осветительными приборами. Благодаря наличию двух клавиш, выключатель может одновременно управлять двумя лампочками и включать их при первой необходимости.
Способность регулировать яркость освещения в комнате. Эта возможность появляется при подключении устройства к разным лампам светильника или люстры. Путём нажатия одной из клавиш будет включаться не весь осветительный прибор, а лишь несколько его источников света.
Контроль за наличием света в двух отдельных помещениях. Если правильно выполнить подключение, то можно одним приспособлением включать и выключать свет в разных комнатах.
Экономичность. В некоторых случаях есть потребность в минимуме света, поэтому можно пользоваться только одной клавишей. Это поможет исключить лишний расход электроэнергии, что значительно уменьшит финансовые затраты.
Рациональное использование проводов. При правильном подключении можно уменьшить количество используемого кабеля и поместить его в максимально удобном месте.
Простота монтажа. Изделие легко устанавливается при помощи минимального количества инструментов и расходных материалов.
Дешевизна. Двухклавишный выключатель стоит примерно столько же, сколько и одинарный. Следовательно, дополнительные финансовые затраты будут минимальными.

Недостатками таких выключателей считают:

Невозможность установки на улице. Стандартная конструкция не обладает достаточной изоляцией от дождя и прочих природных катаклизмов.
Более частое перегорание лампочек. Это происходит только в тех случаях, когда владелец помещения постоянно подбирает нужное освещение путём попеременного включения и выключения источников света.
Отсутствие возможности модернизировать приспособление. Выключатель нельзя оснастить дополнительными функциями, помогающими регулировать свет.

https://youtube.com/watch?v=RWI_-tMXtDA

Практическое применение проходного выключателя

Иногда при постройке дома бывает не всегда ясно, где именно потребуется возможность управления освещением. Маршевые переключатели пригодятся для:

Включение осветительных приборов в гараже;
Управление светильником возле входа в гараж;
Обеспечение освещения садовых дорожек;
Включение света в прихожей.

В результате появляется возможность включить освещение не выходя из дома, с комфортом переместится в гараж и выключить светильники там, или поступить наоборот.

Дополнительно в этом примере появляется еще 2 возможности:

Включить свет работая во дворе;
Возможно, включить освещение, не выходя из дома если приехали гости.

Можно в цепь освещения участка перед домом включить датчик освещенности, и с наступлением темноты светильники на придомовой территории включатся автоматически.

В темном тамбуре перемещаться неудобно, поэтому там тоже устанавливают проходные выключатели, позволяющие:

Включать светильник на крыльце;
Освещение на стене тамбура;
Включить светильник в прихожей.

Выключатели необходимы для включения освещения лестницы на 2 этаж, они позволят:

Включить свет в гостиной на 1 этаже;
Включить освещение на лестничном переходе;
Включить свет на площадке 2 этажа.

Можно использовать данные выключатели в цокольном этаже, они позволят:

Включать свет перед входом в цоколь;
Включать осветительные приборы находясь в цокольном этаже.

В результате вы сможете сперва включить свет в помещении цокольного этажа, а после отключить освещение на лестнице.

Не предусмотрительно не подумать и об установке в спальной комнате данных типов выключателей! Потребуется перед сном, подниматься выключать свет возле двери, после этого перемещаться в полной тьме, рискуя случайно удариться об угол кровати.

Лучше будет если в комнате имеется:

Проходной выключатель возле двери;
Светильник, размещенный возле тумбочки;
Проходной выключатель, установленный возле изголовья.

Устройство прибора с двумя клавишами

Соответствуя названию, двухклавишный аппарат спереди выглядит, как электроприбор, на фронтальной панели которого расположены две пластиковые кнопки, заключенные в декоративную рамку. Если пластиковые детали снять, можно увидеть две подвижные панели, которые приводят в движение контакты.

Двойник со снятыми пластиковыми деталями.

Если продолжать разбирать прибор дальше, можно увидеть контактную группу и визуальную схему ее соединения.

Контактная группа с двумя парами контактов.

Электрическая схема двойника состоит из двух выключателей. Их входы объединены и выведены на общую клемму.

Схема электрическая принципиальная.

Эти клеммы можно увидеть с обратной стороны прибора:

общая (ее часто обозначают литерой L, таким же образом во многих случаях маркируют провод, который подключают к этой клемме);
две отходящие (L1 и L2) соответственно, эти клеммы равнозначны и управляются каждая своей клавишей.

Вид с тыльной стороны.

Некоторые приборы оснащаются цепочкой для подсветки. Ее выполняют на базе светодиода или неоновой лампы.

Схема цепи подсветки.

В большинстве случаев цепь подсветки ставят только на одну пару контактов. Это надо учитывать, например, при поиске причин мигания светодиодных светильников.

Вид прибора с подсветкой.

Наиболее частые ошибки в подключении люстры

Ошибки при монтаже и подключении встречаются не только у начинающих электриков, даже у опытных специалистов нередко случается так, что люстра светит совсем не так, как должна. Ошибки эти типичны и банальны.

Если количество проводов в люстре и на потолке не совпадают

Может оказаться так, что в приобретенной вами люстре имеется три провода, но проводов на потолке, где крепится люстра, всего два, и выключатель, соответственно, одинарный. Либо наоборот. Алгоритм подключения трехрожковой люстры к одинарному выключателю выглядит так:

Нулевой провод люстры подключить к нулевому проводу на потолке.
В клеммной колодке люстры установить перемычку между фазными проводами либо зажать их в одной клемме и подключить к фазному проводу на потолке.

При такой схеме подключении регулировать уровень освещенности уже не получится.

В противоположной ситуации, когда в домашней электропроводке имеется три провода (два фазных и один нулевой) и двойной выключатель, а в люстре всего два провода, подключение выполняется в следующей последовательности:

При помощи индикатора напряжения необходимо определить нулевой провод, подключить его к любому из проводов на люстре.
Два других провода (фазных) зажать в одной клемме, либо поставить перемычку.

Неправильное подключение двойного выключателя

Это наиболее распространенная ошибка, заключающаяся в том, что входящий фазный провод подключают к одному из выходных контактов выключателя. При такой схеме подключения люстра не может нормально функционировать, так как одна секция ламп включается только при условии, что на другую секцию подано напряжение.

То есть, если входящая фаза подключена к левому контакту выключателя, при нажатии левой клавиши фаза заходит в распределительную коробку через нижний входной контакт и включает одну секцию ламп. При последующем нажатии правой клавиши включается и другая секция. Но при размыкании левой клавиши отключаются все секции.

При отжатой левой клавише невозможно включить правую клавишу.

Причина зависимости правой клавиши от левой в том, что изначально фаза зашла через входной контакт выключателя левой клавиши, и левая клавиша при выключении разрывает фазу сразу на обеих секциях.

Для устранения этой ошибки следует поменять местами подключения входящей в выключатель и выходящей фазы.

Вместо фазного провода через выключатель проходит нулевой провод

Согласно правил устройства электроустановок предусмотрен порядок подключения выключателя, который замыкает и размыкает цепь посредством разрыва именно фазы. Как это выглядит на схеме? Нулевой провод, минуя выключатель, проложен из распределительной коробки напрямую к нулевому проводу потолочного светильника. Фазный провод из распределительной коробки проходит через клавишу выключателя, которая разрывает цепь.

Однако на практике иногда встречается неправильное подключение: через выключатель проходит не фазный, а нулевой провод. То есть при отключении клавиши выключателя электропроводка остается под напряжением, несмотря на то, что освещение не горит. Чревато это тем, что возможно поражение электрическим током при замене лампы, при случайном касании оголенных частей плафона люстры либо при нарушении изоляции провода.

Поэтому по возможности желательно устранить подобную ошибку в подключении.

Обнаружить данное нарушение схемы подключения можно при помощи индикатора напряжения, который при положении выключателя в состоянии «отключено» показывает наличие фазы на потолочных проводах.

Неправильная схема подключения нулевого провода люстры

Эта ошибка является причиной того, что в люстре нормально включается только часть лампочек, остальные либо светят слабо, либо вовсе не включаются. Как уже ранее рассмотрено, при наличии трех проводов фазные провода присоединяются каждый к отдельной секции лампочек, нулевой же провод является общим для всех лампочек, которые параллельно все присоединены к нему.

Если перепутать провода, и соединенные между собой лампочки, допустим, первой секции подключить к нулю вместо фазы, а к фазе подключить все лампочки обеих секций (вместо нуля), то при нажатии первой клавиши в первой секции лампочки будут включаться, так как туда одновременно заходят и ноль и фаза.

При нажатии второй клавиши во второй секции лампочки не будут светить, так как оба входящих провода будут фазные, а для того, чтобы лампочка светила, к ней нужно подавать фазу с нулем одновременно.

Как определиться со схемой подключения на несколько лампочек

Существует разница при подключении приборов на 1-клавишный и 2-клавишный переключатель. Для более четкого понимания, рассмотрим схемы подключения по отдельности.

Подключить несколько лампочек

1. Фазу стоит вести от счетчика к переключателю, а уже от переключателя — к лампочке; 2. Ноль идет напрямую к лампочке, минуя выключатель.

Данный принцип является самым распространенным и не требует каких-либо дополнительных расходов, если требуется подключить, к примеру, люстру. В случае, если у Вас используются сразу несколько лампочек, то при таком подключении загораться и тухнуть они будут одновременно.

Вариант с подключением проводки к двухклавишному переключателю

1. Ноль идет напрямую к источникам света, соединенный параллельно между ними; 2. Фазный провод идет на переключатель, в котором каждая клавиша будет давать электричество на отдельные энергоустановки.

Таким образом можно использовать либо сразу два, либо один источник света, включив одну или две клавиши соответственно.

Плюс такого подключения состоит в том, что в случае с разными комнатами — это возможность управлять светом с одного включателя. А если свет в одной — легко изменять яркость света.

В современных домах при монтаже электропроводки используют трехжильный провод. Общая картина подключения не меняется, добавляется только элемент, который «заземляет» проводку. Подключается он к металлическим деталями светильников, минуя переключатели.

В том случае, если в узле с включателем стоит розетка, то подключение проводят по-другому. Провод «земли» необходимо протянуть от распределительной коробки к розетке из-за более высокой потенциальной нагрузки на розетку, нежели на лампочку.

Поэтапная инструкция по монтажу

Теоретически, процесс подключения коммутационного устройства можно поделить на несколько основных этапов. Начинать монтаж необходимо с кабелей. Так, если же проводка достаточно старая, то она обязательно должна быть заменена на новую. После этого требуется произвести правильное соединение проводов в распределительной коробке, а после и в самом выключателе. С целью монтажа светильника или люстры необходимо использовать инструкцию от производителя, специально разработанную для того или иного источника света.

Выполнение подготовительных работ

В первую очередь, что необходимо сделать – обустроить «гнездо» для монтажа подстаканника. При этом в соответствии со схемой двухклавишного выключателя и его целевого назначения штробятся стены. Фаза одна, а значит от распредкоробки тянется один двужильный шнур, тогда как после включателя их может быть два, если нужно организовать два независимых, отдельно стоящих осветительных прибора.

Выполнить работы не получится без:

Перфоратора с буром. Это наконечник из сплава, способного пробурить бетон или кирпич.
Дрели, электролобзика, которые прекрасно справляются с гипсокартонном.
Однополюсно автомата с устройством защитного отключения (УЗО) для обеспечения безопасности потребителей и пользователей.
Собственно выключателя, оснащенного двумя клавишами, размыкающими контуры соответственно.
Распредкоробки и заблаговременно приобретенной люстры или двух индивидуальных источников света.
Подрозетника, он же подстаканник, который является кожухом, защищающим внутренности выключателя.
Электрических кабелей достаточного сечения, чтобы выдерживать проектную нагрузку энергопотребления.
Изоленты и специализированных крепежных элементов, обеспечивающих безопасное, надежное соединение проводов.
Отвертки (крестовой или фигурной, плоской) с изолированными ручками, изготовленными из пластика, резины, полиуретана.
Ножа (канцелярского, сапожного), кусачек, пассатижей, рукоятки которых также изготовлены из изолятора.

Монтаж производится после полного высыхания штукатурки, грунтовки, обойного клея. УЗО и автомат устанавливаются в «входе». Их задача отреагировать на скачок напряжения или перегрузку сети, и своевременно отключить точки потребления, если подобное произойдет. Тогда короткое замыкание исключено.

Подготовка стен

Этап штробления стен является очень важным, и его необходимо пропускать только в случае проложения новой проводки с медными жилами подходящего сечения. Если же имеются какие-либо сомнения, то лучше проконсультироваться со специалистом. Если же проводка старая, обязательно меняем ее на новую.

С целью освещения подойдет самый обыкновенный провод ВВГнг, сечение которого составляет 1,5 мм² в квадрате. Если же наряду с освещением будет производиться подключение розеток, то лучше отдать предпочтение тому же проводу, но уже с сечением в 2,5 мм².

На этапе подготовки стен должно быть произведено штробление и обустройство, подготовка мест, на которых будет производиться монтаж распределительных коробок и подрозетников. На данном этапе специалисты рекомендуют устанавливать также и дополнительный автоматический выключатель в электрощиток. Это отдельное устройство будет не лишним, особенно в ситуациях, когда на линии освещения необходим будет ремонт. С помощью такого простого защитного устройства можно будет осуществить отключение только одного контура, при этом остальные будут продолжать работу в стандартном режиме.

Монтаж проводов осуществляется с наружной стороны с помощью специальных изоляторов. При этом производится установка не внутренних, а накладных выключателей, однако основной принцип подключения жил к клеммам остается таким же.

Схема подключения простейшего светильника

На примере простейшего одиночного светильника, «лампочки Ильича», рассмотрим основные элементы электрической схемы.

В любой квартире проводка, как правило, прокладывается в стене по периметру на расстоянии около 10-15 см от потолка. Это магистраль. На ней установлены разветвительные коробки. Они нужны для того, чтобы «врезавшись» в магистральный кабель, запитать розетку или выключатель со светильником.

Рассмотрим схему соединения проводов в разветвительной коробке. Вниз от неё уходит кабель на выключатель, вверх – на светильник, слева и справа – магистральный кабель. На самом деле это, конечно же, условность, порядок ввода проводов в коробку определяется только исходя из соображений целесообразности.

Нулевой провод, с ним просто. Он ответвляется непосредственно от магистрали и направляется прямым ходом к светильнику. Не намного сложнее обстоит дело с фазным проводом, он так же идёт к осветительному прибору, но только через выключатель. Вот и вся премудрость.

Обычный одноклавишный выключатель имеет сзади два контакта для присоединения проводов. В данном случае полярность роли не играет. А как подключить люстру на два выключателя? Намного ли усложниться задача?
