Как из одной розетки сделать две и как правильно провести розетку от розетки

Ошибки при проведении розетки

И хотя проведение дополнительной розетки является несложным заданием, новички часто допускают ошибки. Такое досадное недоразумение, как неправильный монтаж новой электроточки, способно обернуться крупными неприятностями.

Поэтому важно обратить особое внимание на наиболее распространенные ошибки и постараться их избежать. Во-первых, нужно использовать провод для подключения новой розетки такой же толщины, что у существующей. В противном случае о корректной работе и речи быть не может

В противном случае о корректной работе и речи быть не может

Во-первых, нужно использовать провод для подключения новой розетки такой же толщины, что у существующей. В противном случае о корректной работе и речи быть не может.

Во-вторых, желательно использовать провода из одного материала – если розетка запитана медным проводом, то вторую от нее следует проводить тоже с применением медного провода такого же диаметра.

Галерея изображений
Фото из
устройство для соединения проводов. Удобен в использовании – можно отрезать нужное количество клемм

Клеммник ВАГО – имеет внутри смазку, которая защищает от коррозии. Его можно использовать для соединения 2-х проводов из различных материалов

Колпачок СИЗ используют для соединения однопроволочных жил проводов – на концы, с которых снята изоляция, надевается колпачок и завинчивается плотно по часовой стрелке

Зажим-разветвитель ВАГО немецкого производства. Его основное преимущество – легко надевается и не менее легко снимается. К тому же, на приборе нанесено максимальное значение силы тока

Клеммник винтовой конструкции

Клеммник ВАГО пружинного типа

Колпачок СИЗ для крепления скрутки

Зажим-разветвитель ВАГО

Третья ошибка, допускаемая при самостоятельном подключении – нарушение очередности присоединения проводов. Чтобы этого не произошло, нужно четко разобраться с назначением каждого и правильно определить место его крепления.

Для удобства желательно перед покупкой новой розетки посмотреть старую, разобрав ее. Это делается строго после отключения питания от электросети.

Следует обратить внимание на наличие заземляющего провода – если его нет, что часто встречается в хрущевках и прочих домах старой постройки, то и провод для новой розетки лучше брать без земли. Четвертая ошибка – неправильное или недостаточно прочное соединение проводов с рабочим механизмом розетки

Здесь, не имея опыта, достаточно сложно найти баланс

Четвертая ошибка – неправильное или недостаточно прочное соединение проводов с рабочим механизмом розетки. Здесь, не имея опыта, достаточно сложно найти баланс.

Поэтому, чтобы минимизировать объем предстоящих работ, желательно провести репетицию по подсоединению проводов на запасном отрезке проводов. Для проверки качества скрепления можно использовать лампочку.

Можно подобрать наиболее удобный вариант скрепления проводов между собой – покупать нужно оригинальные клеммники или другие изделия, опасаясь подделок

Пятая ошибка – когда провод пустили по диагонали. Это недопустимо, да и стандартами проведения электропроводки такое запрещено – провод следует прокладывать вертикально. Хотя домашние умельцы способны еще и не на такое.

Не следует так поступать – если будет проводиться через пару лет косметический ремонт, то обнаружить точное место прохождения провода будет крайне проблематично и его можно случайно повредить.

Закреплять провода в контакте рабочего механизма также следует качественно. Для этого пригодится отвертка

Шестая ошибка, а точнее, неприятность – это неудачно подобранный дизайн декоративной накладки розетки. Этот момент на работоспособности механизма никак не скажется – только будет бросаться в глаза, выбиваясь из общей концепции дизайна комнаты.

Чтобы избежать такого диссонанса, следует заранее подобрать наиболее подходящую модель, способную гармонично вписаться в имеющуюся стилевую композицию.

Выбрать подходящую по цвету и форме модель розетки сейчас несложно – производители наперебой предлагают самые изысканные варианты

Важно, чтобы изделие не оказалось подделкой. Зная основные проблемные места предстоящих работ по установке дополнительной розетки, легче будет избежать распространенных ошибок

Конечно же, эти нюансы не касаются работы профессиональных электриков – мастера с первого раза все сделают правильно

Зная основные проблемные места предстоящих работ по установке дополнительной розетки, легче будет избежать распространенных ошибок. Конечно же, эти нюансы не касаются работы профессиональных электриков – мастера с первого раза все сделают правильно.

Подключение

Нюансы

Если к дому не подведен заземляющий кабель, то работа по монтажу двойной розетки производится значительно проще и быстрее. Здесь требуется лишь без разделения подключить провода, при этом разницы в подключении к конкретным клеммам фазы и нуля роли не играет.

Если же в квартире имеется заземление, то количество проводов возрастает с двух до трех. Работа при этом усложняется — необходимо верно определить и подключить каждый провод. Для удобства решения задачи изоляция провода окрашена в различный цвет:

фаза — красный, коричневый либо белый;
ноль — голубой, синий -либо черный;
заземляющий — желтый либо зеленый.

Отличительной особенностью розеток с заземлением является необходимость подключения заземления к клемме с «усиками», выпирающими за плоскость корпуса. Соединение проводов с винтовыми клеммами осуществляется заворачиванием их вокруг зажима по часовой стрелке либо протяжкой промеж двух пластин.

Использующийся провод должен быть изготовлен из такого же же металла, что и кабель проводки. К примеру, перемычка должна быть алюминиевой, если проводка выполнена из алюминиевого провода.

Установка двойной розетки может осуществляться как с заземлением, так и без него

Подготовительные работы

Для производства работ потребуется собрать такой инструмент:

крестовую и плоскую отвертки;;
нож или скальпель для зачистки изоляции;
изоленту;
плоскогубцы.

Перед началом работ нужно обесточить комнату: рычаги автоматов в щитке опускаются в положение «Выкл». В точке расположения розетки напряжения нужно проверить еще раз посредством отвертки-индикатора.

Если напряжение имеется, это говорит о не всех обесточенных проводах, подведенных к розетке

Потому важно выключить все автоматы

Двойная розетка с заземлением устанавливается при наличии заземления в индивидуальном доме. Устраивать заземление в городских многоэтажках бессмысленно — в них проектом предусмотрено зануление.

Разметка на стенке

Розетки располагаются вблизи с проложенной в стене проводкой либо распределительной коробкой. Место для будущего размещения прибора намечается на стене карандашом.

Отверстие в стене проделывается при помощи перфоратора и специальной насадки-коронки

Перед монтажом розетки с двумя «стаканами» нужно измерить удаление просверленных отверстий одного от другого. Отмечается ось первого подрозетника, а затем и другого. На размеченных местах устраивается заглубление с размерами, позволяющими свободное размещение в нем внутреннего корпуса прибора — стакана.

В полученное после сверления отверстие устанавливается подрозетник для крепления устройства

Сверление отверстий осуществляется посредством насадки — коронки, с диаметром на несколько миллиметров больше окружности подрозетника. Заглубление при этом следует устраивать таким, чтобы установленный подрозетник находился вровень со стеной.

Выполнение разводки и скрутки

Данный вид работ можно назвать самым ответственным, требующим особого внимания. Задача заключается в соединении контактов и питающего провода, для чего проводка подтягивается к розетке от коробки.

Сначала нужно разобрать розетку на две части: разделить механизм и панель.

Вставленную в перфоратор корону следует заменить на сверло, диаметр которого должен слегка превышать диаметр провода или сечения гофротрубы, внутри которой планируется размещение проводки. В идеале диаметр кабеля и сверла должны совпадать.

В подрозетник сквозь одно из имеющихся отверстий вставляется основной провод, а дополнительный — через другое отверстие.

Скрутка проводов проводится внутри «стакана». Но сначала необходимо зачистить кончики жил от изоляции зачистным инструментом, который не повредит кабель и не перекусит его

Если такого инструмента в квартире нет, работу можно провести остро наточенным ножом или скальпелем, прорезав изоляцию по кругу, а затем осторожно удалив ее. Кончики провода для удобства последующего соединения рекомендуется слегка поднять вверх или опустить вниз

Введенные внутрь подрозетника провода аккуратно зачищаются и загибаются вниз или ввверх

Способы подключения

Можно соединять розетки последовательно, параллельно или кольцом. Чтобы достичь оптимального соотношения цены и качества, применяют разные методы соединения, учитывая мощность тип электроприборов.

Выбор конкретного способа зависит от финансовых возможностей. Лучше не экономить на элементах сети, услугах профессионалов. Пусть в квартире, доме или на даче не будет мебели, но проводка должна быть качественной.

Параллельное соединение

Суть метода: к каждой точке доступа проведен отдельный провод. Как правило, его подводят от распределительного щитка комнаты, но для особо мощных приборов лучше присоединить точку доступа электричества напрямую к щитку.

Преимущества:

параллельное подключение розеток предполагает, что при выходе из строя одного из элементов сети остальные будут работать дальше, так как не зависят от него. Данный способ позволяет питать самые мощные приборы, тогда как последовательное соединение розеток создает ограничение по нагрузке на каждую точку блока.

Недостатки метода:

Затраты выше. В небольшой квартире это не сильно отражается на бюджете, а при создании сети крупного дома параллельное соединение розеток ощутимо повышает стоимость проекта. Стоит учитывать не только цену самих кабелей, но и стоимость работы электриков.
Перегорание центрального контакта, который подводится к распределительной коробке, выведет из строя все подсоединенные розетки.

При использовании параллельного метода желательно не допускать соединение проводов, каждая линия должна быть цельным кабелем. Если технически это невозможно, стоит использовать специальные перемычки.

Шлейфовое соединение

Суть метода: соединение двух розеток и более между собой. К первой точке прокладывается провод от щитка или распределительной коробки, а от её контактов устанавливается перемычка на контакты второй и так до последнего устройства. Способ применяется для установки блоков розеток, перемещения точки доступа к сети в другое место.

Преимущество метода – небольшой расход провода. Подключение розеток шлейфом занимает у специалистов меньше времени. Недостатки способа:

Правилами безопасности запрещено подключение к электрической розетке, подведенной подобным способ, мощных устройств. Их длительная работа приведет к перегреву проводов. Если установлена качественная автоматика, на объекте просто пропадет электричество. В противном случае возникнет пожар.
Опытные электрики говорят, что соединение розеток шлейфом — одна из самых сложных задач, которая может встретиться при создании домашней проводки. Работа требует аккуратности и четкого понимания того, что вы делаете.

Соединять розетки шлейфом стоит в случаях, когда нужно создать розеточный блок для маломощных устройств: осветительных приборов, телевизора, зарядки для ноутбука и пр.

Кольцевое соединение

Суть метода: от главного щитка прокладывается основной кабель по всей квартире и возвращается обратно — создается кольцо. От этой магистрали создаются ответвления к распределительным коробкам. От них также делаются кольца, уже в отдельных комнатах, к которым подключаются розетки. Для России такая схема непривычна, используется редко

Преимущество метода в том, что если провод перегорает, сеть все рано работает, ток поступает с другой стороны. Но расход кабеля в такой схеме — самый высокий.

Комбинирование методов

В чистом виде параллельное или последовательное соединение используют редко. Незачем в квартире или на территории дачного домика всюду создавать точки доступа, способные вынести высокие нагрузки. Такие траты рациональны только в случае, если владельцу вдруг захочется поменять ванную с гостиной местами.

Суть способа: основной кабель подключается к распределительной коробке комнаты. От неё к самой крайней точке доступа подводится кабель, а от этой точки доступа — провод к остальным приборам.

Преимущества метода:

повышает надежность системы, в которой используются шлейфовые соединения;
экономия проводника.

Недостаток метода в большом количестве перемычек, скруток проводов. Нужно тщательно рассчитывать проводку, чтобы знать, какие приборы можно подключать в комнате, а какие не стоит.

Последовательность монтажа двойной розетки

Еще до установки надо учесть, где будет ставиться оборудование. Например, двойная наружная розетка приобретается только со специальной защитной крышкой, которая предохраняет от попадания влаги, мусора или пыли. После ряда подготовительных работ надо разобрать корпус, сняв декоративную часть и рабочую (накладная лицевая крышка крепится в последнюю очередь). Для этого следует раскрутить винты, убрать лицевую часть, оставив рабочую рамку. При помощи острого ножа провода оголяются на 20 см (или разрезается двойная изоляционная оболочка).

Далее выполняется подключение двух розеток, для первой необходимо 6 проводов, а для второй можно использовать шлейф, в составе которого есть 3 основных кабеля.

Схема работы будет такая: первая розетка принимает передаваемое напряжение, после чего по шлейфу дает его второй, параллельно установленной.

Винты затягиваются отверткой, проверяется ровность установки рабочей части. Следующим этапом является установка декоративной накладки, которая защелкивается на специальные лапки. Электричество подключается, проверяется работоспособность оборудования и уровень напряжения.

Двойная с заземлением розетка отличается от одинарной использованием специального шлейфа. Это обеспечивает параллельное подключение проводов и должную работу розетки.

Способы переноса розетки

Когда возникает необходимость установки розеток на новых местах, прежде всего надо выбрать подходящий способ её выполнения. Далее рассказано о тех вариантах, которые могут иметь место.

Монтаж новой линии

В этом случае предполагается, что из распределительной коробки подводятся провода к месту установки новой розетки. В этой ситуации надёжность осуществления работ будет наибольшей. Однако при этом протяжённость проводов, которые необходимо проложить, окажется значительной.

Иногда в распределительной коробке осуществляют опрессовку проводов. Для подсоединения новых их понадобиться нарастить, но для этого её потребуется отрезать.

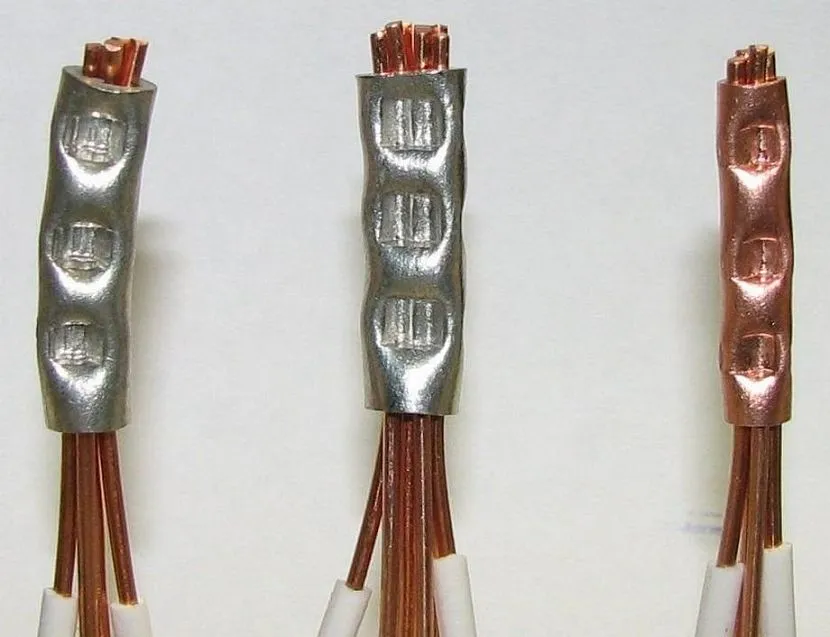

Применение опрессовки проводовИсточник mr-build.ru

Для соединения с новой розеткой от распределительной коробки проводят штробу. Провод при этом закрепляют с помощью алебастра или применяют для этого пластиковые хомуты. Необходимо с обоих концов предусмотреть достаточную протяжённость, которая позволит обеспечить качественное проведение работ.

Наращивание провода

Применение этого способа основана на том, что вместо прежней розетки в углублении делают распределительную коробку. Соединения к монтируемой проводят от неё. Такой способ действий позволит уменьшить объём работ по сравнению с выполнением монтажа новой линии. В дальнейшем прежняя будет закрыта. Поэтому качество подсоединения при наращивании новых проводов должно быть высоким.

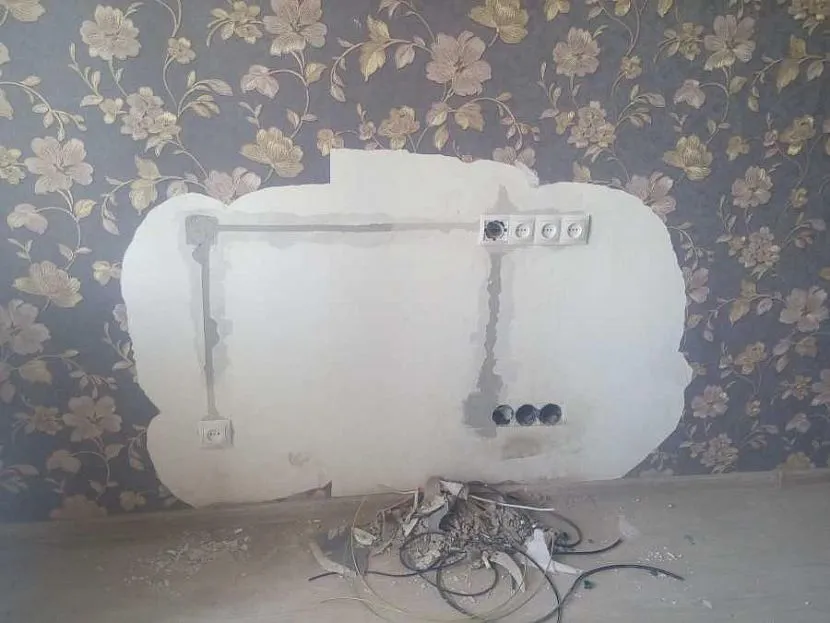

Перенос розеток на новое местоИсточник electrikmaster.ru

Использование шлейфа

В этом случае прежнее устройство сохраняет свою функциональность. К её проводам подсоединяются соединительные отводы, расположенные горизонтально. Они ведут к новой розетке, находящейся на этом же уровне. После проведения процедуры владелец получает ещё одну, работающую рядом с прежней.

Особенности переноса розетки в панельном доме показаны в видео:

Перенос розетки в панельном доме (бетонной стене) своими руками без специального инструмента.

Порядок выполнения работ по установке

Для этого потребуется осуществить следующие действия:

На входном щитке надо полностью отключить поступление электроэнергии в квартиру. С помощью индикаторной отвёртки нужно убедиться в отсутствии напряжения на проводах.
Выполняется демонтаж прежней розетки.
Дальнейшие действия зависят от выбранного способа работ. При непосредственном подключении к распределительному щитку необходимо удалить провод, ведущий к старой розетке или хотя бы отсоединить его, если извлечь его невозможно. Последняя ситуация может иногда возникнуть, например, при проведении работ в панельных многоквартирных домах.
Если точка подключения будет располагаться в старой розетке, то выполняют наращивание проводов одним выбранным способом.
Для прокладки проводов необходимо наметить линию, вдоль которой будет выполняться штробирование. Далее с помощью перфоратора на этом месте создают углубление.
Выполняется монтаж новой розетки. При этом нужно учитывать необходимость подключения заземляющего провода.
Далее устанавливается защитная крышка, обеспечивающая безопасное пользование новой розеткой.

Если в старых домах применяется алюминиевая проводка, то при монтаже новых устройств мастер может столкнуться с необходимостью подключение к ней медных. Это безопасно делают при помощи клеммных соединений или аналогичных. Однако такие решения являются временной мерой при первой возможности во время капитального ремонта рекомендуется всю алюминиевую проводку заменить на медную.

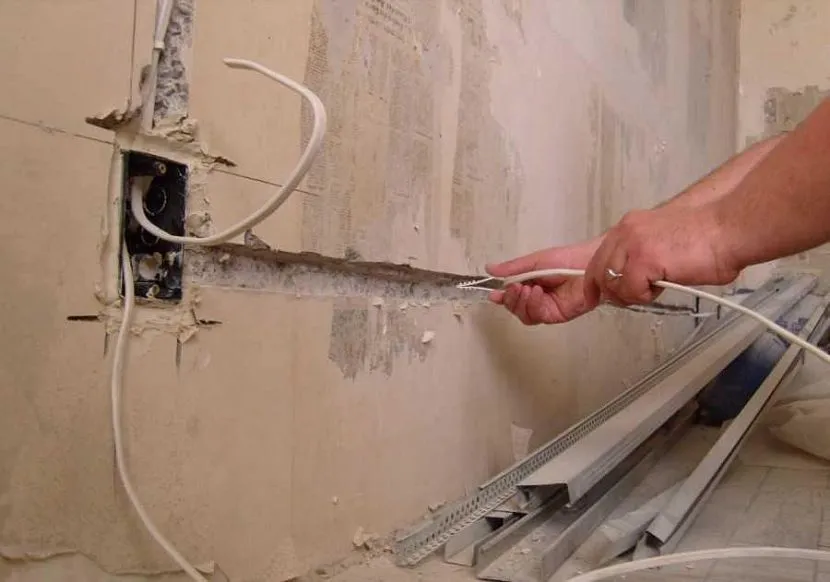

Штробирование и укладка проводаИсточник electrikmaster.ru

При выполнении работ с созданием шлейфа потребуется сделать такие действия:

Надо отключить электропитание от прежней розетки. Перед началом работ нужно проверить отсутствие напряжения. Для этого удобно использовать индикаторную отвёртку.
Нужно подготовить место, где будет расположена новая розетка. Для неё потребуется сделать штроб.
Необходимо отмерить кабель нужной длины для подсоединения.
Его подключают к клеммам обеих розеток.
Ставят защитную декоративную крышку.
Соединительный провод нужно спрятать в сделанный для него штроб или использовать другой способ, который выберет мастер.

После завершения процедуры потребуется провести отделочные работы в помещении.

Как самостоятельно перенести розетку рассказано в видеоролике:

Как перенести розетку самостоятельно

Двойные и тройные розетки

Подключение электророзеток производится уже после того, как выбрано для нее место, проложен туда провод и смонтированы подразеточные коробки. После этого отключают автомат или выкручивают пробки, чтобы снять напряжение, и проверяют его отсутствие. Затем зачищают провод. И только после этого производят подключение. Жилы можно просто завести в клеммы или загнуть их концы в виде колец небольшого диаметра. Если происходит подключение розетки с заземлением, то третью, заземляющую жилу необходимо подсоединить к определенной клемме. Перед этим стоит убедиться в том, что она именно заземляющая. На последнем этапе электророзетку устанавливают в подрозетник и прикручивают крышку.

При подключении двойной или тройной электророзетки, правильно будет подсоединить жилы к разным пластинкам, проводящим ток, а не к одной. На вопрос, как подключить розетку с заземлением, можно ответить – аналогично описанному выше. Заземляющая жила также подсоединяется к заземляющей клемме.

Для трехфазной розетки прокладывают отдельный четырехжильный провод и дополнительно устанавливают автоматический выключатель.

При возникает вопрос о том, какой способ подключения розеток выбрать. Можно подключить каждую розетку к отдельной линии электропроводки, а можно подключить несколько розеток к одной линии, выполнив подключение розеток шлейфом. В данной статье рассмотрим случаи, когда можно применить способ соединения розеток шлейфом

. Также приведем преимущества и недостатки данного способа подключения розеток.

Соединение розеток шлейфом предусматривает подключение нескольких штепсельных розеток к одной линии электропроводки. В данном случае линия проводки подключается к первой розетке, от первой розетки провод идет ко второй, от второй к третьей и т.д. Существенный недостаток данного способа подключения розеток — это его ненадежность. Приведем пример, который покажет, в чем заключается ненадежность данного способа соединения.

Три розетки соединены шлейфом, при этом от первой розетки идет провод ко второй, а от второй к третьей. На розетках есть две пары контактов, то есть питающий провод подключается к одним контактам, а провод, питающий следующую розетку, подключается ко вторым контактам розетки.

Вы включаете в третью розетку обогреватель, который потребляет ток величиной в десять ампер. При этом ток течет по пути: третья розетка — вторая розетка — первая розетка — линия электропроводки. Первая и вторая розетка остаются свободными, то есть в них в данный момент не включены бытовые электроприборы. Но по ним течет ток, который потребляет электроприбор, включенный в третью розетку.

Если включить во вторую розетку еще один обогреватель, то по ней будет протекать суммарный ток, то есть двадцать ампер. Кроме того, данный ток будет протекать и через первую розетку. Как правило, штепсельная розетка рассчитана на номинальный ток в 16 ампер. Следовательно, первая и вторая розетки могут повредиться, так как по ним будет протекать ток, который выше номинального значения.

Исходя из вышесказанного, можно сделать вывод о том, что применение способа соединения розеток шлейфом допускается в том случае, когда суммарная нагрузка подключаемых розеток будет невелика, то есть не выше номинального значения одной из розеток.

Например, в одном помещении необходимо установить шесть штепсельных розеток для подключения компьютеров. В данном случае суммарная потребляемая мощность невелика. То есть, при одновременной работе всех компьютеров ток нагрузки, который протекает по всем розеткам, будет небольшим. В данном случае преимущество данного способа соединения розеток заключается в экономии средств на прокладку электропроводки, так как для питания розеток достаточно провести одну линию электропроводки, установить один , а также запитать остальные розетки от первой. Но при этом следует помнить о том, что снижается надежность схемы электропроводки.

Если необходимо установить несколько розеток, в которые будут подключены мощные бытовые электроприборы, то подключение каждой розетки следует выполнить к отдельным линиям электропроводки. В данном случае будет потрачено больше средств, но схема подключения розеток будет надежной.

Порядок крепления подрозетника

Двойной подрозетник с подведенными к нему электрическими проводами прикрепляется к розетке посредством держателей, расположенных на боковых гранях. Эти приспособления не всегда входят в комплект устройства, и в таком случае их нужно приобретать отдельно. Существуют также модели без фиксирующих лапок, которые привинчиваются к розетке и стене с помощью шурупов.

Чтобы обеспечить высокую надежность крепления, лучше дополнительно воспользоваться цементным раствором или алебастром. Дело в том, что двойной подрозетник испытывает сильную нагрузку, и крепления устройства могут ослабевать и расшатываться в процессе его эксплуатации. Это приводит к вываливанию подрозетников с оголением проводов и возникновению опасных аварийных ситуаций.

Смешайте сухой алебастр с водой, чтобы получить густую однородную массу, напоминающую по консистенции сметану. Лучше всего разводить раствор небольшими порциями, работать с которыми будет более удобно. Поместите материал в то место, где подрозетник будет соприкасаться со стеной. Для обеспечения хорошего схватывания смеси с поверхностью предварительно смочите внутренние края ниши водой. Примерно через 20-30 минут после нанесения алебастра можно приступать к установке внутренней части устройства. Поместите «стакан» в подготовленную нишу, хорошо прижмите и выровняйте его положение, используя уровень и молоток.

Если между подрозетником и стеной образовались щели, заполните их остатками алебастра. Снимите ножом наплывы, пока гипс не обрел абсолютную прочность. Разместите в правильном положении розетку и, убедившись, что устройство находится в окончательном положении, закрепите его с использованием винтов. Если нужно скорректировать уровень, воспользуйтесь круглогубцами.

Остается только приложить сверху лицевую панель и зажать ее при помощи шурупов. Корпус будет закрывать неприглядную часть розетки и защищать ее от возможных повреждений. Как только розетка будет полностью установлена, включите автоматы на щитке и проверьте работу электрооборудования. Начать тестирование лучше с подключения небольших по мощности приборов, например, малогабаритной бытовой техники или настольной лампы. Это позволит системе набрать оптимальную мощность для работы в более серьезных условиях, а также избежать серьезных последствий при наличии ошибок в процессе установки розетки.

Преимущества розеток Легранд

Электрические розетки легранд, в сравнении с обычными розетками, имеют целый ряд преимуществ. Одним из значимых факторов является использование при их изготовлении экологически чистых и совершенно безопасных материалов. Для корпусов и внутренних частей применяются различные металлические сплавы, современные пластики, ценные породы древесины.

В качестве экзотических материалов допускается использование натуральной кожи, а также искусственного камня. Благодаря такому разнообразию, продукция имеет очень привлекательный дизайн и способна быть украшением интерьера в любом помещении.

Варианты обустройства двух розеток из одной

Решившись на самостоятельную установку дополнительной электроточки, предстоит изучить, как правильно провести новую розетку от уже существующей розетки, ознакомится с рекомендациями и советами опытных мастеров.

Если нет уверенности в собственных силах, то лучше пригласить электрика, имеющего недюжинный практический опыт за плечами.

При самостоятельном монтаже дополнительной розетки предстоит решить, какой она будет:

новая точка, удаленная от существующей на пару метров;
сдвоенная модель вместо одинарной;
целый блок из 3-6 точек.

В зависимости от индивидуальных потребностей следует выбирать наиболее приемлемый вариант. Если просто не хватает еще одной электроточки для включения всех нужных приборов, то удобнее и проще поставить сдвоенную модель.

Такое решение сможет реализовать даже новичок, не имеющий опыта и особых знаний по электромонтажным работам. Но если с подключением розеток вы сталкиваетесь впервые, рекомендуем для начала изучить следующий материал, в котором приведен пошаговый инструктаж по подключению электроточек.

Для электрической плиты требуется отдельный силовой кабель, способный выдержать большую нагрузку

Когда в комнате переставили диван и поменяли место дислокации телевизора или повзрослевшим детям купили ПК – здесь двойной розеткой не обойдешься. Понадобится поставить дополнительно одну-две новые.

А если потребности в электропотреблении выше, но и толщина сечения провода позволяет – лучше всего поставить блок на 4-6 гнезд. Такое решение сможет гармонично вписаться в интерьер, не нагромождая стены лишними деталями.
