Кабель для обогрева газовой трубы: устройство, подбор по параметрам, способы монтажа

Конструкция и сфера применения

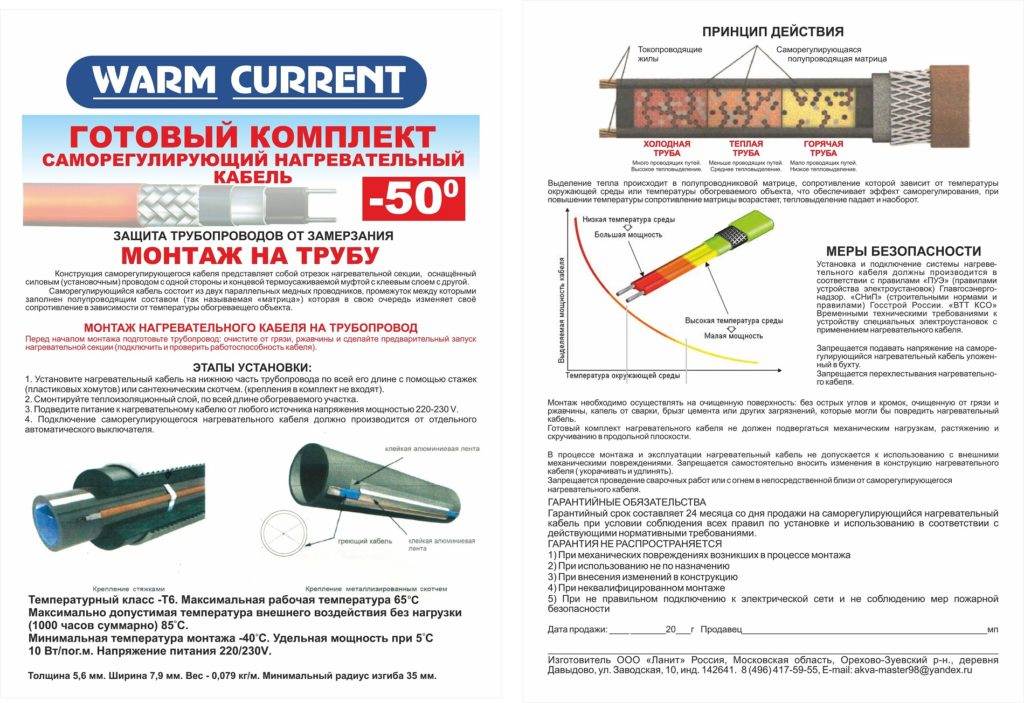

Документация к греющему кабелю

Греющий кабель для обогрева труб устанавливается только в зонах, подверженных воздействию низких температур. Владелец здания может поместить обмотку на всем участке трубопровода или закрыть участки длиной по 200-300 мм. От протяженности кабеля для обогрева водопроводной трубы зависит энергопотребление системы.

Разогревающий кабель для трубы состоит из элементов:

1. Внутренняя металлическая жила или набор токопроводящих элементов. Для изготовления деталей используются сплавы с повышенным сопротивлением, что обеспечивает нагрев элементов при прохождении электрического тока. Сверху жилы покрыты слоем изолирующего материала, сохраняющего защитные характеристике при циклических прогревах.
2. Защитный экран, расположенный вокруг нагревающих жил. Деталь изготовлена из алюминиевой фольги или медной сетки, предотвращающей формирование электромагнитных помех при подаче напряжения. Для улучшения характеристик медную оплетку покрывают тонким слоем никеля, под металлическим экраном размещается дополнительный слой диэлектрика.
3. Наружный защитный слой из эластичного материала, сохраняющего характеристики при низких температурах. Термокабель для обогрева труб, предназначенный для эксплуатации в условиях Севера, оснащается защитным слоем с увеличенной толщиной.

Устройство греющих кабелей

Разновидности нагревающих кабелей

Современная система электрообогрева труб представлена двумя модификациями.

Саморегулирующийся нагревательный кабель

Лента, предназначенная для обогрева труб (саморегулирующий провод), представляет собой наиболее прогрессивный метод современности. Конструкция этого устройства выделяет такое количество теплоты, которое требуется для постоянного поддержания оптимального режима функционирования трубопровода в зависимости от температуры воздуха.

Саморегулирующий провод способен изменять свое сопротивление, в связи с чем обогрев трубопровода может осуществляться без монтажа терморегулятора. Кроме того, появляется возможность обогревать линию любой длины, что предоставляет владельцу определенную свободу действий. Также во время укладки витков провода на трубу допускается их пересечение, так как это не приводит к перегреву или поломке системы.

Резистивный провод

Резистивный кабель — первопроходец на рынке отопительных систем. Помимо своей невысокой стоимости он имеет существенные недостатки:

• Его нельзя резать, поэтому приходится монтировать только целым куском.
• Резистивный кабель выделяет одинаковое тепло по всей длине, поэтому участки, расположенные в условиях высокой температуры, перегреваются.
• При монтаже такого провода обязательно нужно позаботиться об устройстве управления, установке термодатчиков и терморегуляторов.

Виды монтажа

Электрообогрев труб может быть наружным или внутренним, что зависит от желания владельца дома и особенностей укладки трубопровода. Чтобы выбрать ту или иную разновидность монтажа, следует ознакомиться с особенностями каждой из них.

Наружный монтаж

Наиболее доступным и простым является наружный монтаж электрообогрева трубопроводов. Если ваша система коммуникаций выполнена из полимеров, то обогрев труб с помощью провода должен выполняться только после закрытия их поверхности скотчем. Это необходимо сделать для равномерного распределения тепла по поверхности трубы.

Наружный монтаж можно выполнить несколькими способами:

• Нитки провода натягиваются по длине трубы и крепятся при помощи скотча.
• На трубе фиксируется провод через определенное расстояние с провисом. Петли, которые получились в результате такого крепления, равномерно распределяются по всей поверхности и также фиксируются при помощи фольгированного скотча.
• Наиболее простой вариант — намотать провод по типу спирали вокруг трубы.

Выполняя описанные работы, не забывайте о том, что провод обязательно должен быть покрыт слоем утеплителя и гидроизолирующего материала. В противном случае значительная часть электроэнергии будет растрачена на повышение температуры воздуха.

Вунтрений монтаж кабеля

Данный способ закрепления греющего кабеля используется в том случае, когда необходимо защитить трубопровод, уже проложенный в земле или прочих труднодоступных местах. При этом обогрев труб водоснабжения, которые используются для подачи питьевой воды, подобным образом делать не рекомендуется.

Провод, используемый для таких целей, более жесткий и отличается высоким качеством изоляции и значительной прочностью

Но, несмотря на это, его установку необходимо осуществлять максимально осторожно. Ведь острые края деталей трубопровода могут повредить кабель, поэтому в идеале их необходимо прикрыть ветошью

Ввод греющего кабеля выполняется через соединительное устройство, монтирующееся на трубопровод. Через арматуру (вентили или краны) проложить провод не получится, так как эти устройства обогреваются снаружи.

Виды проводов

Существует несколько видов кабеля, применяемых для подогрева трубопровода, которые имеют различные технические характеристики и способы монтажа, что позволяет использовать тот или иной тип в зависимости от технического задания.

Принцип работы греющего шнура достаточно прост: электрический ток нагревает трубу до плюсовой температуры, не позволяя замерзнуть проходящей жидкости. Кабель, применяемый для обогрева, может быть:

• Экранированный, имеющий металлическую оплетку, использующуюся в качестве дополнительной защиты от механических повреждений.
• Неэкранированный, с двойной изоляцией.
• Зональный. Точечный нагрев определенных участков.
• Саморегулирующийся. Пара медных токопроводящих жил и между ними рабочая матрица.
• Резистивный, одно- или двухжильный.

Наиболее эффективно использование наружного обогрева в сочетании с применением теплоизоляционных материалов, которые позволяют уменьшить тепловые потери. Эффективно обогреваются канализационные системы, изготовленные из металла и пластика практически любого диаметра.

Виды кабеля и как он работает

Наибольшее распространение получили греющие кабеля двух видов:

резистивные

саморегулирующиеся

Чем они отличаются между собой и какой лучше для водопровода? Резистивные могут быть одножильными и двухжильными.

Принцип работы этой марки очень простой. Внутри кабеля проходит жила из спецсплава с большим сопротивлением.

При прохождении тока жила нагревается. Можно закупить как готовые к монтажу комплекты, так и заказать нужный метраж.

С двухжильным все гораздо проще. Отмеряете нужное расстояние, в начале КЛ на одну жилу подаете фазу, на другую ноль, а в конце просто закорачиваете их между собой, устанавливая концевую муфту.

Для такого вида нагрева потребуются датчики температуры и терморегулятор, наподобие того, что применяется в теплых полах.

Ошибка №1
Без регулятора использовать резистивный кабель нельзя!

Иначе он банально может расплавить и прожечь трубу.

Варианты обогрева

Обогрев может быть как внутренним, так и внешним.

Поверхностный способ

Его чаще используют, когда трубопровод уже уложен и его разборка нежелательна. Дополнительно проводят утепление трубы. Наружный монтаж имеет немало преимуществ. Он максимально прост и не требует наличия особых навыков. В данном случае нагреватель не уменьшает диаметра трубы. При таком расположении кабеля можно легко проверить его работоспособность и при необходимости провести ремонт.

Чаще всего нагревающие термокабели располагают поверх трубы.

Изнутри

Внутренняя установка термокабеля рекомендована только в случае, если диаметр трубопровода достаточно большой. При его монтаже в канализационном стояке есть вероятность, что за кабель будут попадать твердые отходы и жир, что в будущем приведет к образованию пробки. В частных домах и квартирах такие нагревательные элементы почти не используются.

Самостоятельно провести установку сложно. Укладка кабеля невозможна, если трубопровод имеет массу изгибов. При длительной эксплуатации на приборе образуются солевые отложения, снижающие диаметр кабеля и затрудняющие прохождение жидкости.

Схема расположения нагревательного элемента внутри трубопровода.

Способ укладки спиралью

Второй способ монтажа греющего провода для водопроводных труб – спиральная укладка. Его использование усиливает нагрев по всей длине или в особо опасных местах вводов в дом, расположения кранов. Электрокабель укладывается аккуратно, без резких изгибов.

Работа выполняется следующим образом:

1. Пластиковая труба по всей длине обматывается металлизированной лентой
2. Электрический кабель наматывается спиралью;
3. Фиксируем клейкой лентой (алюминиевым скотчем) по всей длине;
4. Закрепляем датчик температуры и его провода кабельными стяжками;
5. Укладываем теплоизоляцию.

Удобнее сначала намотать электрический кабель свободно, с прогибом, а затем постепенно затягивать его через катушку, добиваясь плотного контакта с трубой. Расстояние между оборотами спирали составляет 4-5 см. На вводе коммуникаций в дом, в местах установки запорной арматуры фиксируется более плотно.

Термостат устанавливается в помещении рядом с электрощитом или в нем самом, если прибор имеет специальное крепление. Подключают терморегулятор к электросети через автоматический выключатель на 6 А. Рекомендуется установить УЗО с более высоким номиналом и током утечки 30 мА. Подключать кабель и датчик, нужно в соответствии со схемой на термостате.

Важные нюансы монтажа

Успешная установка включает в себя несколько вещей. На первой скрипке исполняется алгоритм действий. Трубопровод необходимо предварительно протестировать и покрасить, а также выбрать подходящий день для прокладки, где не будет осадков. Кроме того, прокладка некоторых кабелей возможна только с одной стороны. Просто потеряйте этот нюанс и всю работу придется начинать заново.

Практические советы по использованию нагревательных кабелей:

• чем ниже провод, тем лучше процессы теплообмена;
• клеевой слой ускоряет нагрев;
• тонкие металлические трубы необходимо дополнительно изолировать пленкой или скотчем, помимо пластиковых.

Не торопитесь с подключением к арматуре и резьбовым деталям. Проволока должна быть проложена таким образом, чтобы было легко обслуживать, ремонтировать и заменять элементы труб, не разбирая систему отопления.

Кабель должен быть сформирован в виде кольца возле места соединения, затем свернут до состояния легкого натяжения и закреплен липкой лентой.

Достоинства и недостатки систем внутреннего и наружного обогрева

Положительным качеством внутреннего обогрева можно считать то, что его легко монтировать в уже существующие трубопроводы без вскрытия грунта и использования теплоизоляции. Разогрев непосредственно проходящей сливной жидкости не требует большого потребления электроэнергии.

К негативным моментам можно отнести:

• Уменьшение внутреннего сечения трубы.
• Вероятность образования заторов.
• Трудоемкий процесс монтажа на протяженных участках, имеющих переходы и изгибы.
• Необходимость установки вводного тройника.

Наружный обогревающий кабель для канализации крепится непосредственно к наружной стенке трубы при помощи пластиковых хомутов или липкой ленты, что значительно облегчает монтажные работы.

К недостаткам наружной обогревающей системы можно отнести:

• Более высокий расход электричества.
• Необходимость вскрытия траншеи при установке на существующий трубопровод.
• Дополнительные расходы на обустройство тепловой изоляции.

Монтаж внутри трубопровода обогревающего шнура

Прежде всего следует решить, где будет место ввода элемента, оптимальным вариантом является точка внутри здания на выходе трубопровода. Это нужно учесть при прокладке канализационной системы в новом здании, если планируется установка внутреннего кабеля для обогрева сети.

Немного сложнее будет дело с уже существующей канализацией, когда нередко доступ к предполагаемой точке ввода сильно ограничен или невозможен. В таком случае допускается перенести точку доступа на выход трубы из здания, для чего можно обеспечить доступ, выкопав яму возле стены и частично демонтировать магистраль для установки тройника.

Трубы следует очистить, хорошо промыть изнутри и просушить. Самое сложное – это прокладка кабеля внутри, особенно если трубопровод имеет повороты и соединительные элементы. Закладку провода рекомендуется производить до установки муфты, аккуратно проталкивая его, чтобы не повредить изоляционный слой. В случае если не удается по какой-либо причине завести кабель, то необходимо сначала протянуть тонкую стальную проволоку до входного колодца или септика. Затем прикрепив конец шнура к проволоке липкой лентой, протянуть по магистрали.

После укладки кабеля установить тройник и подсоединить к проводу, подающему электроэнергию.

Что такое саморегулирующийся нагревательный кабель?

Саморегулирующийся кабель – это, обычный, электрический кабель, который нагревается при воздействии электричества и обладает свойством регулировать собственную мощность в зависимости от температуры окружающей среды. Это означает, что чем холоднее атмосфера, тем горячее саморегулирующийся кабель.

Принцип действия саморегулирующегося нагревательного кабеля основан на его внутренней схеме. Грубо говоря, он состоит из трех основных частей:

• Многослойная конструкция обеспечивает надежную защиту.
• Металлические проводники используются для проведения электричества;
• «Умная» полимерная матрица — это матрица, которая адаптируется к изменяющимся условиям и выделяет тепло;

Изоляция — здесь используется целый «сэндвич» из нескольких материалов.

Саморегулирующийся греющий кабель для водопроводных труб имеет еще одну интересную особенность — он имеет любую длину. Мы можем взять прочные ножницы, разрезать его и подключить обратно — он будет работать как ни в чем не бывало. Здесь работает буквально каждый миллиметр, поэтому его длина не имеет особого значения.

Нагревательный кабель имеет достаточно прочную конструкцию для предотвращения аварийных разрывов.

Свойства

Другие свойства саморегулирующихся нагревательных кабелей:

•  Сам регулирует потребление энергии, что позволяет экономить электроэнергию
• Высокая механическая прочность — он работает от электричества, а значит, требует прочной, многослойной изоляции;
• Влагостойкий — безопасно работает в толще воды. Самое главное — изолировать его конец специальной термоусадочной пленкой;
• Прочность саморегулирующегося греющего кабеля обеспечивается его многослойностью.

Первые два слоя представляют собой медные проводники. Они покрыты изоляционным слоем из полиолефина или фторполимера.

Следующий слой выступает в качестве брони — здесь используется медная оплетка. Еще один слой полиолефиновой изоляции завершает этот «сэндвич». Благодаря такой конструкции саморегулирующийся нагревательный кабель очень долговечен и устойчив.

Медная оплетка также действует как электромагнитное экранирование — оно слабое, но все же присутствует.

Подбор мощности

1. Как подобрать греющий кабель саморегулирующийся для обогрева труб известного диаметра?

Обратитесь к таблице строчкой ниже:

Теплопотери трубы в зависимости от ее размера, качества теплоизоляции и разницы температур с окружающей средой

Полная  мощность кабеля, приходящаяся на погонный метр трубы, должна полностью компенсировать теплопотери. Например, для 20-миллиметрового ввода водоснабжения, проложенного в сантиметровой теплоизоляции по улице с температурой -30°С и транспортирующего 10-градусную воду, нужен кабель с мощностью не менее 17 Вт/м.

Кабель навит на трубу спиралью

Греющий кабель для водопровода своими руками

Для обустройства водяных магистралей на дачных участках или при прокладке труб для полива огорода можно использовать кабель самодельного типа. В основе конструкции лежит полевой телефонный кабель типа П-274М (имеющий прозвище «полевка»).

Шнур имеет жесткую металлическую жилу и прочный изолятор, что позволяет использовать материал для внешнего и внутреннего обогрева трубопроводов. Применять кабель для магистралей водоснабжения жилого дома не рекомендуется. Поскольку используемый изолятор не относится к пищевым материалам.

Если предполагается провести кабель в трубе, то полевой провод разделяется на жилы, которые затем складываются и свиваются в общий шнур. Герметичный ввод обустраивается при помощи гибкого шланга или иного резинотехнического изделия, дополнительная защита обеспечивается герметиками или эпоксидной смолой.

При установке кабеля поверх трубы разделение на жилы не требуется, шнур наматывается по спирали, а затем подключается к бытовой сети.

Все соединения электрической проводки изолируются и защищаются от проникновения влаги, в цепи коммутации предусматривается защитный предохранитель. Установка самодельного обогревателя предохраняет трубы от обледенения и снижает образование конденсата на внешней поверхности.

В результате металлические трубопроводы имеют увеличенный срок эксплуатации, что позволяет снизить затраты на содержание водопровода на приусадебном участке.

Смотрите видео, как простой провод сделать тёплым:

Монтаж внутри трубопровода обогревающего шнура

Прежде всего следует решить, где будет место ввода элемента, оптимальным вариантом является точка внутри здания на выходе трубопровода. Это нужно учесть при прокладке канализационной системы в новом здании, если планируется установка внутреннего кабеля для обогрева сети.

Немного сложнее будет дело с уже существующей канализацией, когда нередко доступ к предполагаемой точке ввода сильно ограничен или невозможен. В таком случае допускается перенести точку доступа на выход трубы из здания, для чего можно обеспечить доступ, выкопав яму возле стены и частично демонтировать магистраль для установки тройника.

Трубы следует очистить, хорошо промыть изнутри и просушить. Самое сложное – это прокладка кабеля внутри, особенно если трубопровод имеет повороты и соединительные элементы. Закладку провода рекомендуется производить до установки муфты, аккуратно проталкивая его, чтобы не повредить изоляционный слой. В случае если не удается по какой-либо причине завести кабель, то необходимо сначала протянуть тонкую стальную проволоку до входного колодца или септика. Затем прикрепив конец шнура к проволоке липкой лентой, протянуть по магистрали.

После укладки кабеля установить тройник и подсоединить к проводу, подающему электроэнергию.

Разновидности кабелей

Сегодня в продаже можно найти разные греющие кабели для подогрева трубопровода. Их все можно разделить на два вида:

• резистивный провод;
• саморегулирующийся провод.

Рассмотрим особенности строения и использования каждого изделия.

Резистивный кабель

Такой греющий кабель очень напоминает удлинённый кипятильник. В этом изделии провод является нагревательным элементом. Подогрев происходит равномерно по всей длине. В продаже вы можете найти такой греющий кабель для подогрева систем водопровода и канализации в виде отрезков определённой длины. При этом вы не можете укорачивать изделие на своё усмотрение.

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

Резистивный греющий кабель выполнен из одножильного или двухжильного провода. Снаружи провода покрыты устойчивой к нагреванию изоляцией. Принцип работы этих изделий для подогрева трубопровода канализации и водопровода зависит от строения изделия:

1. Так, в резистивном кабеле, состоящем из одножильного провода, нагревается только одна жила. Именно поэтому электрическое питание подводится к каждому из двух концов провода. Выполнять такое подключение не очень удобно.
2. Двухжильный греющий кабель имеет две жилы, которые замыкаются в одну систему. При этом одна из жил провода нагревается, а вторая выполняет функции проводника электрического тока.

На этом все достоинства данного устройства заканчиваются. Обогревающий резистивный провод имеет намного больше недостатков:

• Изделие обеспечивает равномерное прогревание по всей длине трубопровода. Если возникнет необходимость сильнее подогреть определённый участок водопровода или канализации, то выполнить это не получится.
• Устройство очень чувствительно к перехлёстам. То есть нагревательный кабель может перегреться в месте скрещивания и выйти из строя.
• Такой греющий кабель не получится укоротить. Таким образом, если протяжённость наружного трубопровода меньше, чем длина приобретаемого изделия, то лишний кусок придётся куда-то укладывать, причём так, чтобы не образовывалось перехлёста.
• Невысокий КПД связан с тем, что нагревается весь участок водопровода или канализации, даже тот, который в данный момент в подогреве не нуждается.

Саморегулирующееся нагревательное устройство

Такой греющий кабель – результат современных разработок. Он имеет несколько существенных преимуществ перед своим резистентным собратом. Главное достоинство этого изделия состоит в том, что обогревающий провод интенсивно нагревается только на холодных участках водопровода или канализации, а в тёплых местах не греется. Причём интенсивность нагрева регулируется пропорционально степени охлаждения участка.

Саморегулирующееся нагревательное изделие выполняется из двухжильного кабеля. Обе жилы соединяются друг с другом посредством особой терморегулирующей матрицы. Этот полупроводник находится внутри оплёток провода и внешне напоминает пластиковое изделие. На самом деле матрица выполнена из токопроводящего материала. Её сопротивление напрямую связано с температурой окружающей среды.

Среди преимуществ саморегулирующегося изделия стоит отметить следующее:

• Высокий КПД устройства связан с тем, что нагревание выполняется только в том месте, которое больше всего нуждается в подогреве.
• Длину изделия можно регулировать на своё усмотрение.
• Нагревательный кабель можно наматывать вокруг труб в два слоя, не боясь перехлёста. В любом случае перегревание отдельных участков полностью исключено.
• Вся конструкция получается более простой, поскольку отсутствует необходимость установки специальных термодатчиков.

Преимущества использования электрических кабелей для обогрева труб

Обогрев водопровода и канализации посредством специальных электрических шнуров имеет несколько преимуществ, которые стоит рассмотреть более подробно:

• использование электрошнуров позволяет добиться необходимого показателя температуры рабочей среды, транспортируемой по коммуникации;
• электрокабели позволяют исключить накопление в трубопроводной конструкции различных примесей, температура замерзания которых ниже, чем у основной среды;
• такой способ обогрева трубопроводов предотвращает застой в трубах;
• благодаря искусственному нагреву системы упрощается движение вязких рабочих сред;

Подогрев труб поможет справиться не только с обледенением, но и с образованием конденсата при разнице температур

• исключается возникновение конденсата на наружной поверхности труб;
• предотвращается возникновение ледяной корки на поверхности трубопровода;
• систему, которая оснащена кабельным подогревом, необязательно прокладывать ниже точки замерзания почвы, что упрощает монтаж;
• такие кабельные системы имеют довольно приемлемую стоимость;
• простой монтаж, который при желании может выполнить своими руками любой человек, не обладающий специальными строительными навыками и знаниями.

Среди минусов этой системы можно отметить расход электроэнергии, которая потребуется для обогрева водопровода или канализации.

Монтаж саморегулирующегося кабеля

Изделия продаются метрами, когда от бухты отрезают необходимый кусок, или комплектом нужной длины. Во втором случае электрокабель имеет все для монтажа , в т. ч. муфты для установки внутри трубопровода. Полипропиленовые трубы укрывают фольгой, чтобы добиться равномерного распределения тепла.

Монтаж внутрь трубы.

Используется линейный и спиральный способы укладки, причем для внутреннего монтажа подходит только первый. Термодатчик не используется, но можно применить малогабаритный терморегулятор, который устанавливают на питающем холодном проводе. Кабель снаружи при линейной укладке располагают под трубой снизу, немного сместив в сторону. Тогда патрубок защитит его при подвижке грунта. Укладка любым способом снаружи не отличается от технологии, применяемой с резистентным нагревателем.

Обязательно выполняют тщательное утепление трубопроводов. Используют пенопластовые скорлупы, минеральную вату, вспененные теплоизоляторы. Это предохранит от рассеивания тепла наружу.

Видео: монтаж саморегулирующегося греющего провода внутри трубы

Прокладка обогревающего кабеля внутри трубопровода — эффективный и экономичный способ, предотвращающий промерзание. С учетом того, что он занимает некоторое место, используют в трубах водоснабжения сечением от 1.

На магистрали, которая заранее готовится под монтаж греющего провода внутри, устанавливают тройники для ввода электрокабеля. Для герметизации используются фитинги с сальниками.

Детально об особенностях монтажа греющего кабеля внутри трубы показано в видеоматериале.

Виды нагревательных кабелей для обогрева труб

Саморегулиющийся — кабель в конструкцию которого входит полупроводниковая матрица меняющая сопротивление в зависимости от температуры окружающей среды. Чем ниже температура, тем выше сопротивление и тепловыделение. Огромным плюсом является локальное изменение мощности кабеля, то есть обогрев происходит только на том участке трубы, где это необходимо в данный момент. Пиковая мощность может превышать номинальную в два раза! (при условии использования качественного изделия). В зависимости от типа изоляции может быть использован как снаружи и как обогрев трубы для подачи воды внутри. На заказ может быть изготовлен комплект любой длины. В комплект входит: саморегулирующийся кабель соединенный при помощи специальных термоусадочных муфт с трехметровым силовым кабелем для подключения к розетке. На конце саморегулирующегося кабеля термоусадочный герметичный колпачок.

Резистивный — это кабель постоянной мощности основанный на принципе работы проводников с большим сопротивлением при подаче тока в которые происходит тепловыделение. Чем выше сопротивление и сила тока, тем больше топловыделение. Бывает одножильным и двужильным, продается готовыми отрезками

Внимание! Во избежание перегрева резистивного кабеля избегайте его переплетения и соприкосновения, между витков кабеля должно оставаться расстояние. Запрещено резать провод — это приведет к выходу из строя всего отрезка

Не подлежит локальному ремонту — при механическом повреждении меняется вся секция. Для более эффективного обогрева и экономии рекомендуем использовать терморегулятор, который будет отключать систему при плюсовых значения температуры и включать при отрицательных.
