Кабель для интернета: разновидности, устройство + на что смотреть при покупке провода для интернета

О качестве и брендах

Наконец, наш рейтинг не был бы полным без градации изделий по производителям и классу (полный перечень брендов можно посмотреть в каталоге витой пары).

«Премиум»

Результаты тестов наглядно показали, что продукция элитного уровня характерна для брендов:

1. Hyperline, Nikolan (оба – КНР);
2. SkyNet (РФ).

Правда, для домашнего интернета её не применяют – и не потому, что не подходит, а из-за того, что неоправданно дорога. Скажем, сетевые кабели, подобные 40GBASE-T, прокладывают в структурах с высокими требованиями – органах государственного управления, банках, офисах транснациональных корпораций.

«Комфорт»

В данном сегменте монополистом считается NetLan (КНР). «Витые пары» серий EC и UEC/UCA сейчас в тренде на просторах бывшего СССР. Но в среднем ценовом интервале, как нигде, решающую роль играют категория и тип кабеля.

«Бюджет»

Представлен ТМ Ripo, CabLAN (оба – КНР). «Витая пара» эконом-класса – кабель с омеднёнными жилами (ССА), вполне пригоден для малобюджетных локальных сетей. Например, FTP4 CAT5E 24AWG outdoor CabLAN.

Также китайские производители выпускают бюджетный сетевой кабель с жилами из чистой меди (Cu). Оптимален в плане баланса «стоимость-качество» для населения. Например, UTP2 CAT5E 24AWG Ripo Standart.

Источник

Как монтировать интернет-кабель

Установка, как и выбор, играет большую роль в дальнейшей эксплуатации проложенной сети. Даже дорогая качественная витая пара при неправильном монтаже может потерять технические характеристики или перестать передавать сигнал в критический момент.

Чтобы этого не произошло, важно подобрать оптимальный способ прокладки, и с ответственностью отнестись к монтажным работам

Прокладка в квартире, офисе и на улице

В помещениях для монтажа применяют кабель-каналы. С ними легко развести локальную сеть или интернет, так как видно, где проложена линия. Для обслуживания или расширения сети достаточно просто открыть крышку. Кроме того, пластиковый корпус защищает от случайных механических повреждений, а огнеупорный пластик даже от пожара.

Витая пара также может прокладываться в открытую по стене или по воздуху. Для воздушно-навесной прокладки по опорам применяется специальная конструкция, усиленная тросом

Конфигурация размещения троса может отличаться, тем не менее важно само его наличие. Без него может случится провис или обрыв. Постоянные колебания от ветра приведут к перелому жилок и потеряется контакт

Постоянные колебания от ветра приведут к перелому жилок и потеряется контакт.

Под землей прокладывается по трубам, защищающим от грызунов, давления грунта и лопаты. Без труб это делать рискованно, так как может случиться повреждение из-за просадки почвы, а из-за влаги сократится срок эксплуатации.

Удлинение и разветвление сети без потери качества

Важно соблюдать длину, так как с расстоянием увеличиваются потери и ухудшается передаваемый сигнал. У всех производителей бухты по 305 м. Именно такой размер считается стандартом

Именно такой размер считается стандартом.

Фактически, витая пара передает сигнал и на большую дистанцию, но при этом производитель не может гарантировать базовые характеристики, а именно частоту 125 МГц и скорость 100 Мбит/с для cat.5e. Чтобы оградить пользователя от соблазна увеличения дистанции (с целью «экономии»), размер бухты не превышает стандартных 305 м.

Для увеличения длины и разветвления сети применяются коммутаторы (свитчи). Они выполняют функцию удлинителя-тройника, когда сигнал входящий в один порт разветвляется на остальные и усиливается. Так с помощью свитча с конфигурацией портов 8+1 можно развести интернет на 8 ПК.

Через свитчи также подключается видеонаблюдение. Для камер POE необходимы специальные свитчи POE, передающие по витой паре кроме видеосигнала электричество, тем самым обеспечивая питание камер

Для этого важно сделать обжимку по соответствующему стандарту

Как правильно обжать витую пару

В быту компьютер или роутер лучше подключать патч-кордом, так как он более надежный и прочный. Но, иногда это невозможно из-за большого расстояния к свитчу, потому требуется обжимка витой пары.

Для этого нужны коннекторы RJ-45 и обжимные клещи. Сначала нужно на конце удалить 25-30мм внешней изоляции и расположить проводки в оптимальном порядке.

Далее нужно аккуратно обрезать жилки для выравнивания длины, вставить до упора в коннектор повернутый контактами вверх и обжать.

Порядок расположение цветов зависит от типа подключения. Это может быть, как прямая так и перекрестная схема. Для подключения роутера или ПК к интернету применяется прямая схема по стандарту EIA/TIA-568B:

1. бело-оранжевый;
2. оранжевый;
3. бело-зеленый;
4. синий;
5. бело-синий;
6. зеленый;
7. бело-коричневый;
8. коричневый.

Перекрестная схема или Crossover применяется в двух случаях:

• Для Fast Ethernet со скоростью передачи данных 100 Мбит/с;
• Для Gigabit Ethernet с трафиком 1 Гбит/с.

Иногда обжимка может потребоваться для соединения поврежденного участка.

Совместимость

Кабели из категорий 6 и 7 поддерживают обратную совместимость. Однако они не дадут вам заявленных скоростей, если вы используете ISP (или маршрутизатор) с более медленными скоростями подключения. Проще говоря, если максимальная скорость интернета на маршрутизаторе составляет 100 Мбит/с, кабель Ethernet Cat 6 не сможет обеспечить скорость до 1000 Мбит/с.

Он, вероятно, даст вам соединение с меньшим ping и будет работать без задержек при интенсивных онлайн-играх, а также уменьшит помехи, которые возникли бы в результате падения сигнала.

При покупке кабелей убедитесь, что они совместимы с указанными устройствами. Вы также должны быть уверены, что они не будут препятствовать скорости, но также не стоит перегибать палку. Например, приобретение кабеля Ethernet Cat 7 для старенького ноутбука – это неразумная инвестиция.

1. Vandesail CAT7 Ethernet кабель
   Кабель оснащен разъемами RJ-45 с медным покрытием, которые обеспечивают стабильное, интерференционное соединение. Его плоская форма позволяет легко прокладывать его в труднодоступных местах, таких как углы и под ковролинами. Будучи одним из лучших Ethernet-кабелей, он подходит для PS4, ПК, ноутбука, маршрутизаторов и большинства других устройств. Он идеален для высокоскоростных онлайн игр или потоковой передачи 4K с медиасерверов.
2. Кабель Ethernet Mediabridge CAT5e
   Это универсальный кабель. Благодаря разъему Rj45, который позволяет использовать его в большинстве стандартных портов. Он обеспечивает скорость до 10 Гбит/с, а ширина полосы пропускания – 550 МГц. Это кабель, на который можно положиться при потоковой передаче HD-видео в интернете. Он удовлетворит большинство повседневных потребностей в домашнем и офисном интернете.
3. Xinca CAT6 Ethernet кабель
   Кабель имеет плоскую ультратонкую конструкцию толщиной 0,15 см, благодаря которой его можно спрятать под линолеумом и за мебелью. Разъем RJ45 обеспечивает универсальное подключение, что делает его одним из самых доступных и лучших Ethernet-кабелей для игр в PS4. Кабель гарантирует скорость 1 Гбит/с на частоте 250 МГц. Благодаря своей конструкции и отличным характеристикам, он будет соответствовать вашим эксплуатационным и эстетическим требованиям. XINCA CAT6 изготовлен из 100% чистой меди.
4. TNP CAT7 Ethernet кабель
   Он обладает всеми стандартными характеристиками Ethernet-кабеля категории 7. Но это не главное его преимущество. Его гибкая конструкция и прочность сильно выделили его на фоне конкурентов. Кабель обеспечивает скорость соединения до 10 Гбит/с при полосе пропускания 600 МГц. Он был разработан известным брендом, который обещает бесперебойную передачу сигнала и обратную совместимость с CAT6, CAT5e и CAT5e.
5. Кабель Ethernet Matters 160021 CAT6
   Это доступная альтернатива для тех, кто ищет кабель Ethernet со скоростью до 10 Гбит/сек и считается лучшим для тех, кто хочет подключить сразу несколько устройств. Благодаря ему можно настроить офисный сервер, PoE-устройства, VoIP-телефоны, принтеры и ПК. Удобная конструкция без штепсельной вилки облегчает его отключение.

Вам будет полезно узнать – мультиплексор ( устройство для передачи различных потоков информации с большой скоростью).

Оцените

3 мифа об оптоволокне в квартире

Среди интернет-пользователей не утихают споры о том, какой кабель лучше использовать для выхода во всемирную сеть: оптоволокно или витую пару. Сторонники применения оптоволоконного кабеля говорят о его надежности, скорости и стабильности. Так ли это на самом деле?

Существует два вида кабеля, с помощью которых провайдеры выполняют подключение интернета и телевидения: оптоволоконный кабель и витая пара. Абоненты Baza.net подключены именно с помощью витой пары.

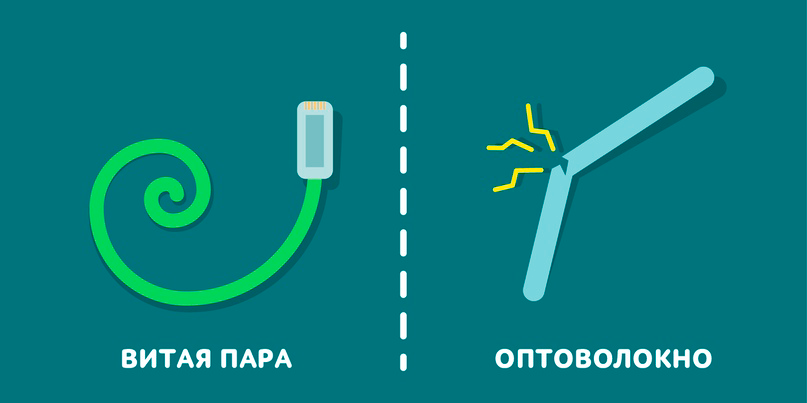

Конструкция данного кабеля довольно проста. Она представляет собой одну или несколько пар изолированных проводников, скрученных между собой и покрытых пластиковой оболочкой. Такой кабель можно разместить в квартире, как вам удобно. Например, под плинтусом. А устранение повреждений витой пары не займет большого количества времени.

С волоконно-оптическим кабелем совсем другая ситуация. Внутри него находится много элементов: стеклянные волокна, пластиковые трубки, трос из стеклопластика. Его нельзя так же свободно сгибать, иначе кабель может переломиться и в результате сигнал пропадет. Чтобы устранить повреждение в оптоволокне, необходимо будет вызывать специалиста с дорогостоящим оборудованием.

Кроме того, ремонт и замена оптоволокна может «влететь в копеечку».

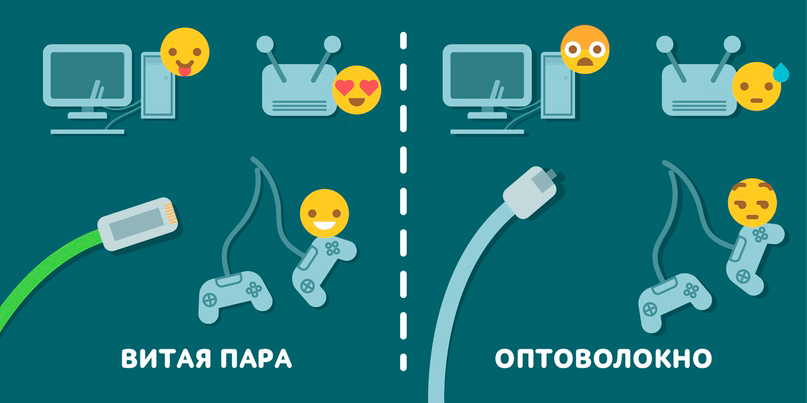

На конце каждого кабеля находится коннектор. У витой пары это пластиковый наконечник, похожий на тот, что вставляется в стационарный телефон

Важно отметить, что этот коннектор универсален и подойдет практически к любой сетевой плате. Вы можете вставить его в ноутбук, Wi-Fi-роутер или в игровую консоль

У оптоволокна другой коннектор, для которого необходимо будет приобрести специальный оптический терминал. Удовольствие не из дешевых, да и модельный ряд ограничен всего несколькими вариантами

У оптоволокна другой коннектор, для которого необходимо будет приобрести специальный оптический терминал. Удовольствие не из дешевых, да и модельный ряд ограничен всего несколькими вариантами.

Конечно, максимально возможная скорость передачи данных через оптоволокно выше, чем через витую пару. Но стоит отметить, что вы навряд ли почувствуете эту разницу в скорости. Дело в том, что каждое устройство, будь то W-Fi-роутер, домашний компьютер или ТВ-приставка, имеет свой сетевой адаптер. Если ваше устройство было выпущено несколько лет назад, то его максимальная пропускная способность составляет только 100 Мбит/c, в то время как в новых устройствах она по умолчанию позволяет разогнаться до 1 Гбит/с. В таком случае, даже если вы провели оптоволокно, но выходите в интернет со старой модели ноутбука, вы не сможете получите скорость выше, чем 100 Мбит/с.

Мы решили проверить, какая максимальная скорость необходима рядовому пользователю для комфортного времяпрепровождения в интернете.

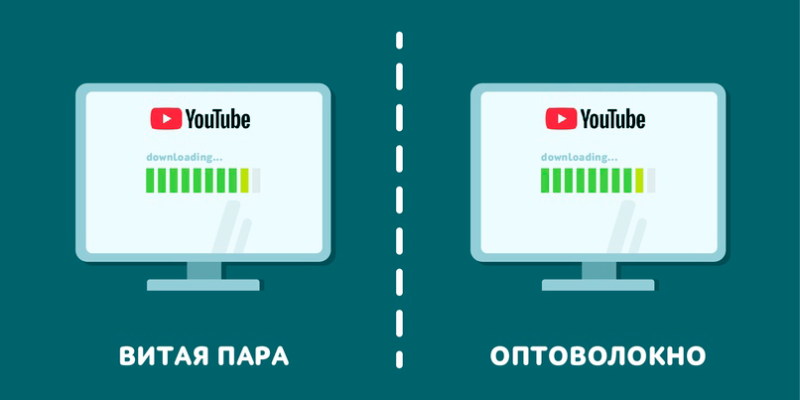

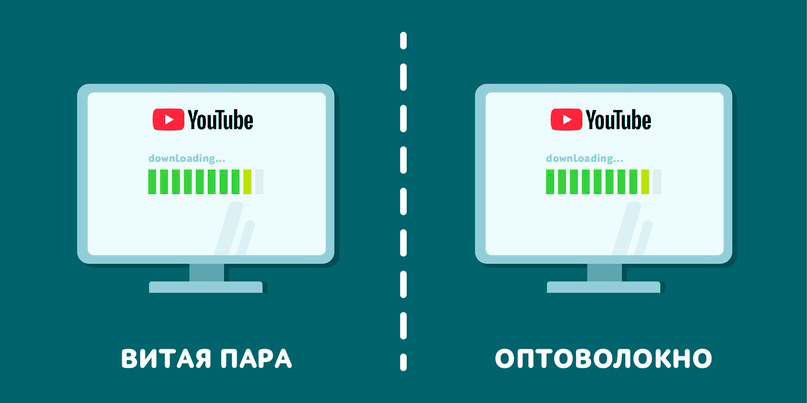

В качестве теста мы просматривали видео на Youtube в максимально высоком качестве, запускали онлайн-игры, слушали музыку из сети и скачивали файлы с различных ресурсов. Несмотря на то, что в офисе скорость интернета достигает 1 Гбит/с, ни одна из этих задач не потребовала больше, чем 72 Мбит/с.

Если говорить откровенно, то использование оптоволокна в квартире не нужно никому. Да и пользователи сами не знают, зачем им нужна такая скорость.

Специалисты со всего заявляют, что оптоволоконная сеть останется невостребованной еще минимум десяток лет. В данный момент практически не существует интернет-ресурсов, для которых вам нужна скорость выше 70-100 Мбит/с. Даже если в будущем и появятся страницы, с которыми не справится витая пара, мы сможем в минимальные сроки заменить оборудование на более актуальное и будем предоставлять доступ через волоконно-оптический кабель.

На самом деле вы и так выходите в интернет через оптоволоконный кабель.

Как провайдер, мы проводим оптоволокно до каждого многоквартирного дома, а уже дальше выполняем подключение интернета в каждую отдельную квартиру посредством витой пары.

Проведя ряд исследований, мы пришли к выводу, что стабильность передачи данных с помощью обоих типов кабеля абсолютно идентична и никаким образом не зависит от их пропускной способности.

Так что же выбрать?

Вывод напрашивается сам. Витая пара дешевле и доступнее, чем оптоволоконный кабель, который не имеет преимуществ в использовании для обычного пользователя. Уважаемые друзья, тщательно выбирайте провайдера и всегда вспоминайте данную статью перед тем, как отдать предпочтение тому или иному способу подключения интернета.

Кабель для интернета витая пара какой лучше использовать

Кабель витая пара, исходя из предлагаемой стоимости и своего качества, можно разделить на три основные категории: элитная, средняя и бюджетная.

Витая пара элитного класса

Результаты FLUKE тестов наглядно показали, что витые пары из элитной категории обладают высочайшим качеством, но и достаточно дорогостоящие.

Среди производителей витой пары данного класса можно отметить такой известный мировой бренд как Hyperline, торговые марки NIKOLAN, SkyNet.

В зависимости от производителя цена за 1 метр будет варьироваться в пределах от 15 – 25 рублей.

Такая витая пара обычными потребителями для квартиры приобретается достаточно редко. Их используют в том случае, когда к кабелю предъявляются повышенные требования. Часто самый лучший кабель для интернета востребован также в финансовых компаниях, органах высшей власти и т.п.

Витая пара среднего уровня

Витая пара среднего класса предлагается хорошо успевшими себя зарекомендовать компаниями- производителями.

Из нашего списка в этой категории есть возможность отметить, такой бренд, как NETLAN.

Обычно производитель на свою продукцию подобного уровня предлагает более низкие цены по сравнению с элитными кабелями, примерно 15 рублей за метр. Но тут, конечно, все зависит еще и от категории и типа кабеля.

Можно с уверенностью сказать, что витые пары среднего уровня  в настоящее время наиболее востребованы на рынке  России. Этот кабель используют для прокладки интернета как предприятия, так и физические лица для дома.

Витая пара бюджетного уровня

Витая пара эконом класса, представлена у нас торговыми марками Ripo, CabLAN, китайского производства.

Китайские производители –  одни из немногих,  которые сейчас могут по – прежнему предложить потребителю проводники омедненного типа. Цены на них начинаются всего от 5 рублей за метр.

Все зависит от технических характеристик, назначения и конструкционных особенностей омедненного кабеля. Данный кабель используется для прокладки в небольших и малобюджетных сетях.

Ищущие какую витую пару выбрать для дома или проложить лучший кабель для интернета в квартире, как правило, останавливаются на данном варианте.

В целом, витая пара бюджетного уровня очень востребована для прокладки в жилых домах и квартирах, применяют ее и в организациях.

Классы и виды

Категории

Категория определяет именно количество жил или пар, которые есть в проводе. Обозначается как «Cat.». Советую прочесть более подробную статью про витую пару тут.

Cat.	Количество жил или пар (2 жили)	Описание	Частота
Cat. 1	1 жила	Использовался ранее для передачи голоса в телефонных линиях.	0.2МГц
Cat. 2	2 жила	У нас ранее или даже сейчас может использоваться для передачи данных по телефонным линиям. Технология aDSL.	3МГц
Cat. 3	4 пары	Передача информации по технологии 100 BASE-T4. Максимальное расстояние до 80 метров, скорость ограничена до 10 Мбит в секунду.	15Мгц
Cat. 4	Примерна та же технология, как и прошлый вариант, но скорость выросла до 15 Мбит в секунду за счет увеличения сечения и частоты.	20МГц
Cat. 5	Используется только две пары, но с увеличение частоты выросла скорость до 100 Мбит в секунду.	100МГц
Cat. 5e	Усовершенствованная версия прошлой модели. Имеет туже частоту. При использовании всех жил скорость вырастает до 1 Гбит в секунду.	100МГц
Cat. 6	Толщина проводов немного выше, за счет чего выросла частота и объём передаваемых данных. Также такие кабеля имеют оплётку вокруг каждой пары, а также основную. За счёт чего возможно использование каждой жили по отдельности. Скорость — 10 Гбит в секунду. Но упало максимальное расстояние передачи до 55 метров	245МГц
Cat. 6a	То же самое, что и прошлый вариант, но с увеличением частоты расстояние выросло.	500МГц
Cat. 7a	Gigabit Ethernet (40Gbe, 100Gbe) — передача данных от 40 до 100 Гбит в секунду. Диаметр больше, а значит и частота.	1200Мгц

В разработке находятся кабели типа Cat. 8 и 8а. Для каждого подобного кабеля можно использовать соответствующие коннекторы вида RJ-45. Для дополнительной защиты от электромагнитного воздействия можно использовать коннекторы Cat.6 или Cat. 6a или 7.

Материал оболочки

PVC (Внутренняя)	ПВХ — самый дешевый материал
PP (Внешняя)	Полипропилен, для внешнего использования при высоких градусах — свыше 100 по Цельсию
Pe (Внешняя)	Полиэтилен.
B	Бронированный со стальной внешнеё трубкой
FR	Огнестойкая в пожароопасных местах.
C	Внутри есть пластиковая и стальная жила. Плюс с внешней стороны есть трос для растяжки провода между зданиями.
LS	При горении не выделяет опасный дым
ZH	При горении не выделяет галогеновые газы

Первое знакомство с новой технологией

Полтора десятка лет назад на подстанцию 330 кВ, где я работал, пришло новое оборудование, осуществляющее регистрацию и обработку информации электрических сигналов от сети очень большего количества датчиков, расположенных в разных местах — регистратор «Парма».

Это обыкновенный компьютер со своим программным обеспечением, выполняющий чисто электротехнические задачи.

Его монтаж, подключение и наладка были поручены нам за исключением сборки и настройки оптоволоконных магистралей. Опыта работы с ними мы не имели.

До этого момента связь с этими датчиками происходила по обычным электрическим цепям, которые называют вторичными. Однако целая группа этих устройств находилась на большом удалении. Проект предусматривал обмен информацией с ними по оптоволоконному кабелю. Его внутрь кабельного канала мы укладывали сами, а подключением и проверкой занимался приехавший из Санкт Петербурга представитель производителя.

Именно тогда стало понятно, что без специализированного оборудования и должных навыков работать с оптоволокном нельзя. Своими руками с ним ничего сделать невозможно.

Конструкция оптоволоконного кабеля

Передача информации происходит по оптическим магистралям, состоящим из отдельных носителей, объединённых в общую конструкцию — кабель оптоволокна.

Принцип работы оптического носителя

Обмен информацией происходит за счет прохождения света лазера от встроенного светодиода. Его передача осуществляется импульсами двоичного кода в одном направлении. Поэтому для обмена сведениями создано сразу два индивидуальных канала.

О конструкции кабеля

Стекло относится к хрупким материалам. Его можно легко разбить, а оптоволокно работает за счет использования стеклянных волокон. Понятно, что они требуют надежной защиты как от механических повреждений, так и от потерь световой энергии.

С этой целью оптические носители разными способами объединяют в жесткие модули и создают из них оптоволоконный кабель. Он может быть разной конструкции. Одна из них показана на схеме.

У нас на подстанции были использованы два вида кабеля: один диаметром 6 мм, а второй толщиной указательного пальца руки.

Довольно подробно вопрос этой технологии изложен в видеоролике GalileoRU «Оптоволокно».

Преимущества оптоволокна

Оптоволоконный кабель — это специальный провод, сделанный из стекла и пластмассы. Благодаря ему осуществляется передача луча с помощью его отражения. Есть одномодовые и многомодовые кабельные волокна. В первом случае распространение луча происходит в одном экземпляре, а во втором случае — во множественном, когда каждый луч (мод) вводят в кабель под определенным углом. Впервые передача данных с помощью такой технологии была осуществлена в 1950-х годах.

В чем отличия между сетями 3G и 4G: особенности, преимущества и недостатки. Среди особенностей такого типа проводов можно выделить следующие, которые являются и преимуществами технологии:

• Оптоволоконные линии не подвергаются влиянию электромагнитных волн и полей, а значит, в любых условиях можно в полной мере почувствовать хорошее качество связи и ее надежность;
• Скорость передачи данных по оптоволокну — высокоскоростная. Это дает возможность обмениваться информацией в разы быстрее, чем по любому виду железных проводов;
• Отсутствие электромагнитного излучения, дающее возможность увеличить безопасность такого типа передачи данных. Оптические провода нельзя взять на прослушку. Для этого нужно полностью разрушить его строение, что будет замечено низкой скоростью сигнала и помехами различного рода;
• За счет используемой технологии кабеля не нуждаются в большом количестве ретрансляционных точек, что уменьшает внутренние помехи при передаче двоичной информации.

Медь или кабель частично омедненный

При выборе провода учитывается протяженность сети, количество подключаемых объектов. На небольших расстояниях разница в изделиях из меди либо омедненных незначительна. При проведении сетей протяженностью более 50 метров в омедненных проводах возникают сбои в передаче сигнала. Проводимость алюминиевого сплава и стали ниже меди.

Изделия из медных сплавов предназначены для построения масштабных локальных систем с расстоянием между объектами до 10-20 метров. Изделия не создают помех при переводе сигнала. Для соединения компьютера с тройниками, розетками, коммутационным оборудованием достаточно жил с комбинированным составом (омедненных).

На видео ниже наглядно показаны отличия медной FTP жилы витого кабеля и покрытого медью алюминиевого UTP.

Витая пара

Более распространенный кабель. Если вас заинтересовала эта тема, вы можете узнать больше об интернет-кабелях здесь, если вам нравится https://www.toledonn.ru/. Он заменил коаксиальный кабель очень давно, в начале 1980-х годов. С помощью такого устройства можно подключить все компьютеры через один канал. Специальный доступ позволяет пользователю собирать информацию со всех компьютеров.

Название происходит от того, что внутри него восемь проводников, соединенных попарно. Проводники изготовлены из меди и покрыты оболочкой. Когда они скручены, их покрывают еще одним слоем ПВХ-оболочки. Кроме того, изоляционный слой окрашивается в специальный стандартный цвет.

• Серый цвет для пространства внутри здания.
• Черный цвет для обозначения покрытия с защитой от электромагнитного излучения и атмосферных осадков. Используется для открытых площадок.
• Оранжевый цвет для обозначения негорючего соединения. Устанавливается во взрывоопасных зонах, которые могут подвергаться агрессивному воздействию.

Кабели продаются в двух вариантах: с входным разъемом и без него. Второй вариант похож на обычный кабель, который прокладывается отдельно и в котором заглушки добавляются после монтажа.

Кроме того, кабель витая пара подразделяется на несколько типов:

1. Незащищенный кабель (UTP): он не заземлен и не защищен и имеет пластиковую оболочку.
2. Незащищенные и не покрытые фольгой.
3. Пары заплетены, есть общая коса.
4. Покрытый фольгой (S/FTP): Отличается от предыдущего типа тем, что имеет медный экран и покрытие из фольги вокруг всех пар.
5. Незащищенный (SF/UTP). Отличие от обычных незащищенных кабелей заключается в двойной медной оплетке с фольгированным покрытием.

Скорость по витой паре до 1 Гбит/с на расстоянии до 100 метров. Подходит для высокоскоростного интернета, но существует вероятность обрыва кабеля в открытых местах.
