Инструкция по сборке твердотельного реле своими руками

Программа на компьютер для USB связи

Для начала сделаем простую консольную программу, потом будем делать программу с окнами. 1) Скачиваем исходные коды консольной программы OpenRobo, которые собраны из исходников проектов V-USB и LibUSB. Распаковываем архив на диск C:\, после чего содержимое директории C:\OpenRobo

должно выглядеть так:

Назначение файлов: include и lib — это драйверы LibUSB для доступа к USB из программы set-led.c — это исходник нашей программы

2) Скачиваем программу LibUSB, которая нужна для работы с устройством из программы. Устанавливаем. Сайт разработчика LibUSB. После установки подключите собранное устройство к USB. Запустите через меню Пуск/Программы/LibUSB-Win32/Filter Wizard . В открывшейся программе выберитеInstall a device filter для установки фильтра на порт, в следующем списке выберите только что подключенное устройство, его можно найти поvid:16c0 pid:05df . Нажмите кнопкуInstall . Если устройства в списке нет, значит вы либо не правильно собрали устройство и оно не опозналось, либо драйверы уже были установлены. В случае смены порта подключения устройства, надо опять заходить и устанавливать фильтр, иначе программа не сможет распознать устройство. Обязательно подключайте устройство USB к тому же порту USB, что был подключен при установке фильтра!

3) Скачиваем программу MinGW, которая нужна для сборки программы из исходника. Устанавливаем. Сайт разработчика MinGW. После установки зайдите в Панель управления, Система, Дополнительные параметры системы, Дополнительно (вкладка), Переменные среды (кнопка), Системные переменные (список), Переменная Path (найти в списке, выделить, нажать кнопку Изменить). Дописываем в поле Значение переменной в конце ;c:\MinGW\bin\

и нажимаем ОК, надеюсь вы установили MinGW в C:\MinGW, иначе надо путь другой прописать.

4) Запускаем командную строку Windows, которая находится тут c:\Windows\System32\cmd.exe В этом окне вводим 2 команды (набираем команду, нажимаем enter):

Командная строка

Комментарии

c:\OpenRobo

make

Переходим в директорию OpenRobo

Запускаем подготовку программы для компьютера

Если выходит ошибка, что команды make нет, значит вы не установили выше указанную программу WinAVR, сделайте это. Если выходит ошибка, что команды gcc нет, значит не прописан правильно путь в системную переменную Path, сверьте со скриншотами то как прописано у вас, также возможно командная строка была запущена до прописывания пути, надо перезапустить.

5) Теперь смотрим в директорию C:\OpenRobo , там появился готовый файл программыset-led.exe . Не выходим из cmd, здесь же теперь мы можем набрать команды запуска программы и получить результаты:

Командная строка

Комментарии

set-led

off

set-led

status

Включает светодиод

Отключает светодиод

Показывает включен или отключен светодиод

7) Если все сделано правильно, то при подключении USB устройства и наборе команд в консоле, светодиод будет включаться и выключаться.

Поделки своими руками для автолюбителей

Привет всем, сегодняшняя статья будет полезна для автолюбителей, так как в ней рассмотрим предельно простую, мало затратную и надежную схему реле поворотников на транзисторах, подойдёт как и для ламп, так и для светодиодов.

В основном реле бывают двух типов, электромеханические и твердотельные. Самый основной недостаток обычного или электромеханического реле заключается в том, что контакты со временем обгорают, не исключено и их залипание даже если реле новое.

Представленная схема не нуждается в дополнительной настройки и заработает сразу после включения в цепь, а подключается оно в разрыв плюса питания или иначе говоря последовательно с нагрузкой.

Такая схема будет работать ну буквально вечно, а стоить будет гораздо меньше, чем готовый вариант с магазина.

Как работает схема?

По сути это несимметричный мультивибратор слегка подогнанный для работы с полевым ключом, в начальный момент времени через диод D1 заряжается конденсатор C1 оба транзистора закрыты.

Через резистор R3 заряжается электролитический конденсатор, через некоторое время напряжение на этом конденсаторе плавно нарастает до некоторого значения и как только оно будет больше напряжения отпирания транзистора VT1, последний сработает.

По его открытому переходу напряжение поступает на затвор полевого транзистора, вследствие чего тот мгновенно сработает, коммутируя нагрузку. Грубо говоря полевой транзистор у нас в качестве обычного выключателя, который управляется схемой генератора на маломощном транзисторе.

Далее после срабатывания ключа, правая обкладка конденсатора будет соединена с массой питания, а левая через эмиттерный переход первого транзистора к плюсу питания,

то есть происходит заряд конденсатора обратной полярностью.

Зарядный ток конденсатора будет удерживать оба транзистора в состоянии насыщения, в этом режиме транзисторы полностью открыты и КПД схемы достигает своего апогея.

По мере нарастания напряжения на конденсаторе, ток его заряда упадёт и ключи выйдут из режима насыщения, а в таком состоянии силовой ключик уже будет нагреваться.

Так, как конденсатор у нас был заряжен обратной полярностью на базу транзистора vt1 будет приложена грубо говоря плюсовое питание, что приводит к скоростному запирания транзистора, а вслед за ним закрывается и полевик.Всё это время через резистор R2 протекал ничтожный ток, который почти не влиял на работу происходящих процессов.

Время срабатывания полевого транзистора, а следовательно и миганий ламп зависит от номиналов C2 R2 и R3, чем больше ёмкость конденсатора или сопротивление резисторов, тем меньше частота миганий и наоборот.

Резистор R1 выполняет несколько функций и в их числе обеспечивание надежного запирания полевого ключа. Транзистор в схеме генератора можно взять любой средней мощности наподобие BD140, выбор полевого транзистора зависит от мощности коммутируемой нагрузки.

Отлично подходит транзисторы от материнских плат ПК, я же поставил IRFZ44? как самый ходовой вариант.

C таким раскладом схема может коммутировать нагрузки с мощностью до 100-150 ватт, но к транзистору скорее всего нужно будет прикрутить небольшой радиатор, а при мощности около 50 ватт в радиаторе нет необходимости.

Если нагрузка небольшая например светодиодная лампа, то вместо полевого можно использовать биполярный транзистор обратной проводимости, в этом случае схема будет выглядеть следующим образом.

На всякий случай развёл печатную плату, хотя всё можно собрать на макете.

Архив к статье:

Автор; АКА КАСЬЯН

Защита твердотельного реле

Для того, чтобы обеспечить бесперебойную работу реле применяется специальная цепь защиты. Она может быть внутренней или внешней.

Для внутренней защиты можно воспользоваться разнообразными предохранителями:

g R –обеспечивает высокий уровень быстродействия, подходят для работы с широким спектром мощностей;
g S –применяются для работы с токами разной силы и помогают защищать полупроводники при излишне высоких нагрузках питающей сети;
a R –применяются как страховка от потерь, наносимых коротким замыканием.

К сожалению, покупка такого предохранителя обычно немногим уступает цене, за которую приобретают само реле. Если на такую роскошь тратиться жалко, то можно воспользоваться предохранителями класса В, С и D, которые не столь качественны, но и стоят гораздо меньше.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните накарту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Особенности работы и схемы включения реле

При изготовлении своими руками твердотельного реле на полевом транзисторе важно учитывать параметры схемы, в которой оно будет использоваться. Но давайте, чтобы разобраться в особенностях работы твердотельных элементов, рассмотрим обычные электромагнитные реле. В них, когда на обмотку подается напряжение, генерируется магнитное поле

С его помощью происходит притягивание контактов

В них, когда на обмотку подается напряжение, генерируется магнитное поле. С его помощью происходит притягивание контактов.

При этом цепь либо размыкается, либо замыкается. Есть один недостаток у такого механизма – имеется в конструкции немало подвижных элементов. У твердотельных их нет, а это является основным преимуществом. Также можно выделить следующие особенности:

Включение и отключение нагрузки происходит только в том случае, когда напряжение проходит через нуль.
При работе не происходит появление помех электрического типа.
Достаточно большой диапазон напряжений, при котором работает устройство.
Между цепями управления и нагрузкой качественная изоляция.
Высокая механическая прочность изделия.

А еще при работе не издается ни единого звука – просто открывается и закрывается переход полупроводника.

Конструкция твердотельных реле и принцип работы

Название твердотельное, указывает на структуру конструкции реле, схема которого собрана из полупроводниковых приборов на печатных платах, тиристорах, транзисторах или симисторах. Все элементы помещаются в жесткий корпус, ингда заливаются эпоксидной смолой, таким образом, получается неразборная жесткая конструкция. С наружи выведены только контакты для управления и коммутации подключаемой нагрузки.

Разные модели твердотельных реле

Фактически каждый отдельно взятый тиристор или транзистор является бесконтактным твердотельным реле. При подаче управляющего напряжения на полупроводниковый кристалл p-n-p переходы в его структуре открываются, пропуская ток, при снятии управляющего напряжения закрываются, останавливая поток электронов.

Обычное реле с электромагнитной катушкой и механическими контактами работает по такому же принципу. При подаче напряжения на электромагнитную катушку сердечник втягивается, размыкает или замыкает контакты в зависимости от конструктивных особенностей изделия.

Так как габариты полупроводников имеют малые размеры в одном корпусе можно разместить, комплексную систему коммутации групп контактов различного назначения с схемами на замыкание или размыкание. При этом используются транзисторы, симисторы, тиристоры с р-n—p или n—p—n переходами, в зависимости от функционального назначения применяют соответствующие твердотельные реле.

Структурная схема твердотельного реле с основными элементами

Изделия отличаются по техническим параметрам по величине коммутируемого тока, напряжению управления и многим другим параметрам. В большинстве случаев сигнал управления на входе предается оптическим путем, через подсветку светодиодом, фотодиода для включения коммутации.

Набор инструкций

Нарисовав общую принципиальную схему, способную реализовать 8 основных Brainfuck-инструкций, я понял, что у нее гораздо больший потенциал. Поэтому я разработал более широкий набор инструкций, совместимый с Brainfuck, однако требующий компиляции каждой исходной Brainfuck-инструкции в 16-разрядную инструкцию компьютера.

Все инструкции 16-разрядные. Формируются из нескольких частей.

Биты 15, 14, 13 — определяют класс инструкции
Бит 12 — Знаковый бит для знаковых инструкций
Биты 11-0 — содержат младшие 12 бит знакового int-a. Старшие 4 бита формируются согласно значению 12-го бита.

Инструкция	Опкод	Операция	Эквивалент из Brainfuck	Описание
add m16	0X XX	AP ← AP + m16	‘+’ (Повторить m16 раз)	Прибавляет базу к текущему значению выбранной ячейки
sub m16	1X XX	AP ← AP — m16	‘-‘ (Повторить m16 раз)	Соответственно вычитает базу из числа
ada m16	2X XX	AP ← AP + m16	‘>’ (Повторить m16 раз)	Увеличивает значение адреса
ads m16	3X XX	AP ← AP — m16	‘<‘ (Повторить m16 раз)	Уменьшает значение адреса
jz m16	4X XX	(*AP == 0)? IP ← IP + m16: IP ← IP	‘[‘	Идти на IP + m16 если значение текущей ячейки равно нулю
jz m16	5X XX	(*AP == 0)? IP ← IP — m16: IP ← IP	Нет	Идти на IP — m16 если значение текущей ячейки равно нулю
jnz m16	6X XX	(*AP != 0)? IP ← IP + m16: IP ← IP	Нет	Идти на IP + m16 если значение текущей ячейки не равно нулю
jnz m16	7X XX	(*AP != 0)? IP ← IP — m16: IP ← IP	‘]’	Идти на IP — m16 если значение текущей ячейки не равно нулю
and m16	8X XX	AP ← AP AND m16	Нет	Логическое AND с положительным числом
and m16	9X XX	AP ← AP AND m16	Нет	Логическое AND с отрицательным числом (кто-то же должен сформировать старшие 4 бита)
or m16	aX XX	AP ← AP OR m16	Нет	Логическое OR с положительной константой
or m16	bX XX	AP ← AP OR m16	Нет	Логическое OR с отрицательной константой
in	c0 00	*AP ← CIN	‘,’	Прочитать один m8 символ из консоли. Если входной буфер пуст — подождать его
out	c0 01	COUT ← *AP	‘.’	Вывести m8 символ в консоль
clr.ap	d0 01	AP ← 0	Нет	Очистить AP регистр. Команда допускает комбинирование
clr.ip	d0 02	IP ← 0	Нет	Очистить IP регистр. Команда допускает комбинирование
clr.dp	d0 04	*AP ← 0	‘’ or ‘’	Очистить ячейку памяти. Команда допускает комбинирование
set.ap	d0 10	AP ← *AP	Нет	Записать текущее значение в AP регистр
set.ip	d0 20	IP ← *AP	Нет	Записать текущее значение в IP регистр
get.ap	d1 00	*AP ← AP	Нет	Считать текущее значение из AP регистра
get.ip	d2 00	*AP ← IP	Нет	Считать текущее значение из IP регистра
mode.b8	e1 00	Нет	Активация 8-разрядного режима (1)
mode.b16	e2 00	Нет	Активация 16-разрядного режима
halt	f0 00	Нет	Стоп машина

AP — Регистр адреса
IP — Регистр Инструкций
*AP — Текущая ячейка памяти
CIN — Консольный ввод
COUT — Консольный вывод

При активации 8-разрядного режима, сумматор продолжает работать в 16-разрядном режиме. Однако условные команды (а именно тест значения текущей ячейки памяти на равенство нулю) становится 8-разрядным. (AP & 0x00FF == 0)? и (AP & 0x00FF != 0)? Консольный ввод и вывод пока решено оставить всегда 8-разрядным. Не в юникоде же печатать в конце то концов?

В этом видео я подробно(но мало понятно) рассказал о том, что делает каждая инструкция и какой brainfuck-инструкции она соответствует:

Вариант №1. Противоугонка на герконе

Для реализации первого варианта противоугонной схемы потребуется всего два компонента – геркон и реле. Если вы уже знаете, что это за штуки, и как они работают – переходите непосредственно к самой схеме. Для тех же, кто впервые слышит о герконе и реле, вот их описание простыми словами.

Геркон – это такой включатель/выключатель, который замыкает или размыкает электрическую цепь в зависимости от того, воздействует ли на него магнитное поле. То есть, когда вблизи этого компонента нет магнита, его контакты находятся в разомкнутом состоянии. Электрический ток через него не течет. Если к геркону поднести магнит (причем с любой стороны), то его контакты замкнутся, и через него потечет ток.

Реле – это тоже своеобразный включатель/выключатель, который замыкает или размыкает электрическую цепь в зависимости от того, подается ли на него ток. Состоит из катушки и силовых контактов. Когда через катушку пропускается электрический ток, она превращается в электромагнит, и притягивает друг к другу силовые контакты. Те замыкаются, и через реле начинает протекать ток. Посредством таких реле в автомобиле работают все силовые цепи – стартер, бензонасос, печка, фары головного света и даже звуковой сигнал.

В представленной далее схеме эти два компонента работают следующим образом. Реле подключено так, что при только при его срабатывании начинает работать катушка зажигания или бензонасос. Геркон установлен так, что пока его контакты не будут замкнуты при помощи магнита, реле не сработает, и не подаст питание на зажигание или бензонасос автомобиля.

Если же поднести магнит к геркону, он замкнется, и соединит массу автомобиля с реле. Оно сработает, подавая питание на насос или катушку. Вот и весь принцип работы. Если геркон спрятать где-нибудь в салоне автомобиля (под обшивкой, панелью и так далее), то им можно будет управлять при помощи небольшого магнитика.

Главное преимущество этого варианта противоугонной схемы в том, что она предельно простая и практически безотказная. Однако у нее есть весомый недостаток, о котором следует упомянуть. Поскольку реле будет подавать питание на ответственный узел только тогда, когда замкнут геркон, то в процессе всей езды необходимо, чтобы магнит находился возле геркона. Для этого под магнит делается крепление, например, на липучке. А недостаток, собственно, в том, что даже если супер надежно закрепить магнит, то нет никакой гарантии, что он не отвалится от вибрации на наших славных дорогах.

Поэтому – схема хороша только при условии, что крепление магнита выполнено очень надежно. Иначе, если он однажды отвалится на ходу – автомобиль заглохнет. А это не всегда может оказаться безопасным.

Классификация твердотельных реле

Сферы применения реле разнообразны, поэтому и их конструктивные особенности могут сильно отличаться, в зависимости от потребностей конкретной автоматической схемы. Классифицируют ТТР по количеству подключенных фаз, виду рабочего тока, конструктивным особенностям и типу схемы управления.

По количеству подключенных фаз

Твердотельные реле используются как в составе домашних приборов, так и в промышленной автоматике с рабочим напряжением 380 В.

Поэтому эти полупроводниковые устройства, в зависимости от количества фаз, разделяются на:

однофазные;
трехфазные.

Однофазные ТТР позволяют работать с токами 10-100 или 100-500 А. Их управление производится с помощью аналогового сигнала.

К трехфазному реле рекомендуется подключать провода различных цветов, чтобы при монтаже оборудования можно было правильно их присоединить

Трехфазные твердотельные реле способны пропускать ток в диапазоне 10-120 А. Их устройство предполагает реверсивный принцип функционирования, который обеспечивает надежность регуляции одновременно нескольких электрических цепей.

Часто трехфазные ТТР используются для обеспечения работы асинхронного двигателя. В его электросхему управления обязательно включаются быстрые предохранители из-за высоких пусковых токов.

По виду рабочего тока

Твердотельные реле нельзя настроить или перепрограммировать, поэтому они могут нормально работать только при определенном диапазоне электропараметров сети.

В зависимости от потребностей ТТР могут управляться электроцепями с двумя видами тока:

постоянным;
переменным.

Аналогично можно классифицировать ТТР и по виду напряжения активной нагрузки. Большинство реле в бытовых приборах работают с переменными параметрами.

Постоянный ток не используется в качестве основного источника электроэнергии ни в одной стране мира, поэтому реле такого типа имеют узкую сферу применения

Устройства с постоянным управляющим током характеризуются высокой надежностью и используют для регуляции напряжение 3-32 В. Они выдерживают широкий диапазон температур (-30..+70°С) без значительного изменения характеристик.

Реле, регулирующиеся переменным током, имеют управляющее напряжение 3-32 В или 70-280 В. Они отличаются низкими электромагнитными помехами и высокой скоростью срабатывания.

По конструктивным особенностям

Твердотельные реле часто устанавливают в общий электрощит квартиры, поэтому многие модели имеют монтажную колодку для крепления на DIN-рейку.

Кроме того, существуют специальные радиаторы, располагающиеся между ТТР и опорной поверхностью. Они позволяют охлаждать прибор при высоких нагрузках, сохраняя его рабочие характеристики.

Реле крепиться на DIN-рейку преимущественно через специальный кронштейн, который имеет и дополнительную функцию – отводит излишки тепла при работе прибора

Между реле и радиатором рекомендуется наносить слой термопасты, который увеличивает площадь соприкосновения и увеличивает теплоотдачу. Существуют и ТТР, предназначенные для крепления к стене обычными шурупами.

По типу схемы управления

Не всегда принцип работы регулируемой реле техники требует его мгновенного срабатывания.

Поэтому производители разработали несколько схем управления ТТР, которые используются в различных сферах:

Контроль «через ноль». Такой вариант управления твердотельным реле предполагает срабатывание только при значении напряжения, равном 0. Используется в устройствах с емкостной, резистивной (нагреватели) и слабой индуктивной (трансформаторы) нагрузкой.
Мгновенное. Используется при необходимости резкого срабатывания реле при подаче управляющего сигнала.

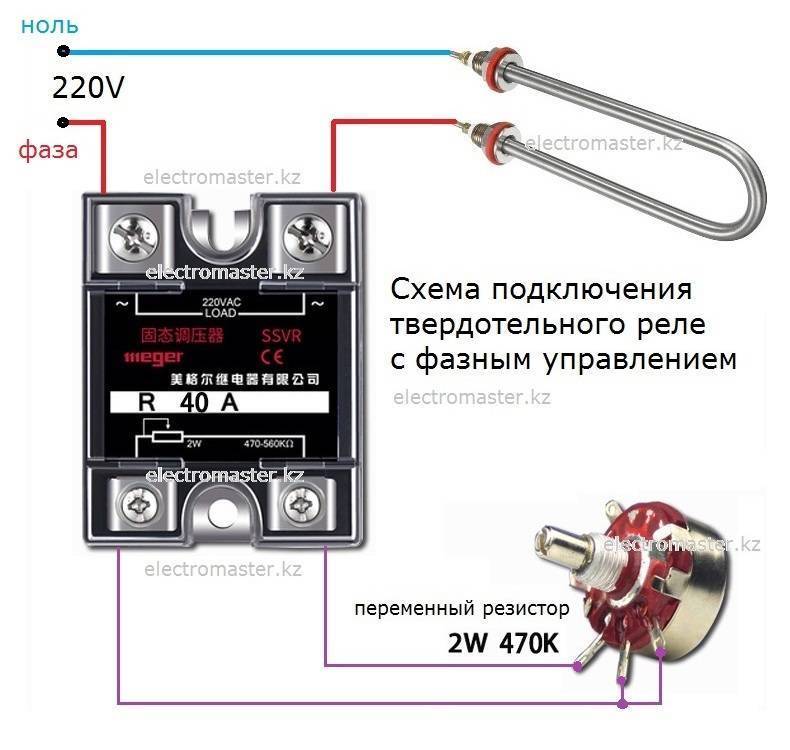

Фазовое. Предполагает регулирование выходного напряжения методом изменения параметров управляющего тока. Применяется для плавного изменения степени нагрева или освещения.

Твердотельные реле различаются и по многим другим, менее значимым, параметрам

Поэтому при покупке ТТР важно разобраться в схеме работы подключаемой техники, чтобы приобрести максимально соответствующее ей регулировочное устройство

Обязательно должен быть предусмотрен запас мощности, потому что реле имеет эксплуатационный ресурс, который быстро расходуется при частых перегрузках.

Что такое твердотельные реле и их классификация

Самодельное твердотельное реле

Твердотельные реле (или ТТР) – это электронные приборы со структурой, не содержащей механических компонентов. Принцип их действия основан на особенностях работы полупроводниковых переходов, отличающихся высокой скоростью коммутаций и защищенностью от физических полей.

Переключение твердотельных реле основано на принципе срабатывания электронного ключа.

В качестве ключевых элементов в этих изделиях традиционно применяются такие распространенные электронные компоненты, как транзисторы, управляемые диоды или тиристоры. В зависимости от используемых при их изготовлении структур ТТР подразделяются на приборы, построенные на основе одного из перечисленных элементов (реле на симисторах, например).

В соответствии с режимами работы и по виду коммутируемых напряжений образцы твердотельных реле, изготавливаемых на базе полупроводников, делятся на следующие группы:

устройства, коммутирующие постоянный ток;
приборы, управляющие работой нагрузочных линий с переменными токовыми параметрами;
универсальные изделия, работающие в различных цепях.

Для первых устройств характерно управление постоянными напряжениями величиной не более 32 Вольт. Представители двух оставшихся позиций способны коммутировать значительные по величине потенциалы (вплоть до десятков киловольт).

Возможные схемы подключений

Схемы подключения твердотельных реле могут быть самые разнообразные. Каждая электрическая цепь строится, исходя из особенностей подключаемой нагрузки. В схему могут добавляться дополнительные предохранители, контроллеры и регулирующие устройства.

Благодаря тому, что цепи управления и нагрузки в приборе не перекрываются, их электрические характеристики могут отличаться любыми параметрами (+)

Далее будут представлены наиболее простые и распространенные схемы подключения ТТР:

нормально-открытая;
со связанным контуром;
нормально-закрытая;
трехфазная;
реверсивная.

Нормально-открытая (разомкнутая) схема – реле, нагрузка в котором находится под напряжением при наличии управляющего сигнала. То есть подключенная техника оказывается в отключенном состоянии при обесточенных входах 3 и 4.

Перед покупкой реле необходимо определиться с требуемым типом его первоначального состояния (замкнутое или разомкнутое), чтобы обеспечить правильную работу подключенной техники (+)

Нормально-замкнутая схема – подразумевается реле, нагрузка в котором находится под напряжением при отсутствии управляющего сигнала. То есть подключенная техника оказывается в рабочем состоянии при обесточенных входах 3 и 4.

Существует схема подключения твердотельного реле, в которой управляющее и нагрузочное напряжение одинаково. Такой способ можно использовать одновременно для работы в сетях постоянного и переменного тока.

Трехфазные реле подключаются несколько по иным принципам. Контакты могут соединяться в вариантах «Звезда», «Треугольник» или «Звезда с нейтралью».

Выбор трехфазной схемы подключения реле во многом зависит от особенностей работы техники, подключенной к нему в качестве нагрузки

Реверсные твердотельные реле применяются в электродвигателях в соответствующем режиме. Они изготавливаются в трехфазном варианте и включают два контура управления.

Если для реле важно соблюдение полярности подключения контактов, то на маркировке всегда будет указано, куда подключать фазу и ноль

Собирать электрические цепи с ТТР необходимо только после их предварительной прорисовки на бумаге, потому что неверно подключенные устройства могут выйти из строя из-за короткого замыкания.

Как сделать ТТР своими руками?

Учитывая конструкционную особенность прибора (монолит), схема собирается не на текстолитовой плате, как это принято, а навесным монтажом.

Схемотехнических решений в этом направлении можно отыскать множество. Конкретный вариант зависит от требуемой коммутируемой мощности и прочих параметров.

Электронные компоненты для сборки схемы

Перечень элементов простой схемы для практического освоения и построения твердотельного реле своими руками следующий:

Оптопара типа МОС3083.
Симистор типа ВТ139-800.
Транзистор серии КТ209.
Резисторы, стабилитрон, светодиод.

Все указанные электронные компоненты спаиваются навесным монтажом согласно следующей схеме:

Благодаря использованию оптопары МОС3083 в схеме формирования сигнала управления величина входного напряжения может изменяться от 5 до 24 вольт.

А за счёт цепочки, состоящей из стабилитрона и ограничительного резистора, снижен до минимально возможного ток, проходящий через контрольный светодиод. Такое решение обеспечивает долгий срок службы контрольного светодиода.

Проверка собранной схемы на работоспособность

Собранную схему нужно проверить на работоспособность. Подключать при этом напряжение нагрузки 220 вольт в цепь коммутации через симистор необязательно. Достаточно подключить параллельно линии коммутации симистора измерительный прибор – тестер.

Режим измерений тестера нужно выставить на «мОм» и подать питание (5-24В) на схему генерации напряжения управления. Если всё работает правильно, тестер должен показать разницу сопротивлений от «мОм» до «кОм».

Устройство монолитного корпуса

Под основание корпуса будущего твердотельного реле потребуется пластина из алюминия толщиной 3-5 мм. Размеры пластины некритичны, но должны соответствовать условиям эффективного отвода тепла от симистора при нагреве этого электронного элемента.

Поверхность алюминиевой пластины должна быть ровной. Дополнительно необходимо обработать обе стороны – зачистить мелкой шкуркой, отполировать.

На следующем этапе подготовленная пластина оснащается «опалубкой» – по периметру приклеивается бордюр из плотного картона или пластика. Должен получиться своеобразный короб, который в дальнейшем будет залит эпоксидной смолой.

Внутрь созданного короба помещается собранная «навесом» электронная схема твердотельного реле. На поверхность алюминиевой пластины укладывается только симистор.

Никакие другие детали и проводники схемы не должны касаться алюминиевой подложки. Симистор прикладывается к алюминию той частью корпуса, которая рассчитана под установку на радиатор.

Следует использовать теплопроводящую пасту на площади соприкосновения корпуса симистора и алюминиевой подложки. Некоторые марки симисторов с неизолированным анодом обязательно требуется ставить через слюдяную прокладку.

Симистор нужно плотно прижать к основанию каким-то грузом и залить по периметру эпоксидным клеем либо закрепить каким-то образом без нарушения глади обратной стороны подложки (например, заклёпкой).

Приготовление компаунда и заливка корпуса

Под изготовление твёрдого тела электронного устройства потребуется изготовить компаундную смесь. Состав смеси компаунда делается на основе двух компонентов:

Эпоксидная смола без отвердителя.
Порошок алебастра.

Благодаря добавлению алебастра мастер решает сразу две задачи – получает исчерпывающий объём заливного компаунда при номинальном расходе эпоксидной смолы и создаёт заливку оптимальной консистенции.

Смесь нужно тщательно перемешать, после чего можно добавить отвердитель и вновь тщательно перемешать. Далее аккуратно заливают «навесной» монтаж внутри картонного короба созданным компаундом.

Заливку делают до верхнего уровня, оставив на поверхности лишь часть головки контрольного светодиода. Первоначально поверхность компаунда может выглядеть не совсем гладкой, но спустя некоторое время картинка изменится. Останется только дождаться полного застывания литья.

По сути, применить можно любые подходящие для литья растворы. Главный критерий – состав заливки не должен быть электропроводящим, плюс должна формироваться хорошая степень жёсткости литья после застывания. Литой корпус твердотельного реле является своего рода защитой электронной схемы от случайных физических повреждений.

Твердотельное реле своими руками: инструкция по сборке и советы по подключению
