Монтаж ИК-пола в стяжку
Данный вид монтажа – один из самых сложных. Бетонная стяжка должна быть толщиной в 3-5 см, именно в этом случае пол будет прогреваться равномерно. Керамическая плитка и керамогранит – это материалы с высокой теплопроводностью, они хорошо отдают тепло. Часто ИК-маты устанавливают на кухне и в прихожих – там они наиболее важны.
Читать также: Мобильный теплый пол под ковер
Последовательность работ:
- На поверхность выкладывается теплоизоляционная прокладка, затем слой секций нагрева. Не стоит забывать здесь о правиле, которое описано выше: ИК-маты покрывают лишь пространство, не занятое мебелью и громоздкой техникой;
- Установка терморегулятора и подключение пола;
- Поверх пленки аккуратно заливается стяжка определенной толщины. Раствор изготавливается строго по технологии. Для этого цемент марки М400 смешивается с мелким песком в пропорции 1:3. Он заливается водой постепенно и размешивается до состояния густой сметаны. Можно добавить в раствор пластификатор. После ее высыхания можно будет включить и проверить работу теплого пола.
После высыхания на стяжку укладывается плитка, керамогранит или другое покрытие. Стяжка должна быть ровной, чтобы слой кафельного клея впоследствии не был неравномерным.
Этап №3 — укладка и подключение (установка) инфракрасного теплого пола своими руками
Далее, монтажники укладывают инфракрасный обогреваемый пол таким образом:
сначала на теплоизоляционный слой кладётся инфракрасная плёнка для пола (греющая плёнка)— по схеме. При этом нагревательная плёнка разрезается по начерченным линиям.
Обогреваемый пол укладывают контактами из меди вниз — вдоль стенки, к которой будет прикреплён терморегулятор.
На край полоски из меди рабочие подсоединяют зажимы контактов, а затем — подключают провода. Инфракрасный теплый пол может установить каждый мужчина.
Места плёночных разрезов и области соединения зажимных контактов и проводов изолируют битумной мастикой.
Часть контактов устанавливают на токонесущей поверхности. В подобной ситуации также используется плёнка для тёплого пола — внутри неё размещают некоторые контактные зажимы пола.
После того как установлена плёнка для пола — завершён монтаж инфракрасной плёнки, рабочие подключают терморегулятор, который при установке на стенку хорошо изолируют.
Инфракрасный терморегулятор работает от стандартной розетки или от щитка распределения электроэнергии, который находится в подъезде каждого городского дома.
- LiveJournal
- Blogger
Для укладки инфракрасного пола используются материалы нового поколения В регулятор температуры электрики вставляют 2 проводных элемента — ноль и фазу. В подобной ситуации монтажниками используется конкретная схема подключения инфракрасного обогревателя через терморегулятор.
В подобной ситуации монтажники делают обычное подключение или нестандартное — с помощью использования магнитного пускателя.
Стандартное подключение: лучший вариант использования инфракрасного излучения
Стандартный термостат обладает 4 клеммами — 2 входными и 2 выходными.
Сначала от щитка через автомат монтажники протягивают 2 провода, соединяющие ноль и фазу. При этом от регулятора температуры через выходные клеммы проводят 2 провода до инфракрасного греющего оборудования.
Если при подключении тёплого пола пользуются не 1, а 2 нагревательными приборами, то в подобной ситуации используют 1 термостат. При этом автомат и термостат соединяют между собой проводами — как и в ранее рассмотренном случае.
В подобной ситуации от выходных клемм отводят 4 провода — на каждый нагревательный прибор отдельно. В итоге получается, не последовательное, а параллельное подключение тёплого пола к терморегулятору.
Использование магнитного пускателя для стержневого и кабельного покрытия
При использовании такой схемы монтажники ставят много нагревательных инфракрасных устройств под тёплым полом.
В подобной ситуации рабочие применяют магнитный пускатель — аппарат, который на автомате включает и выключает обогреватели, имеющие большую мощность.
В подобной ситуации, делая подключение инфракрасного обогревателя через терморегулятор, монтажники встраивают подобный обогреваемый аппарат между регулятором температуры и обогревателем.
Затем, от выходных клемм на терморегуляторе отводят 2 проводных элемента до пускателя, а от него — до инфракрасного обогревательного устройства.
Далее, монтажники подключают подобный обогреваемый пол к электросети.
Сфера применения
Пленочное оборудование широко используется для обогрева различного типа помещений. Система может выступать в качестве:
- дополнительного отопительного устройства;
- основного источника тепла.
Также теплый пол может устанавливаться для поддержки температуры отдельных участков помещения. Пленочный пол чаще всего применяют для обогрева;
- жилых комнат;
- санузлов;
- подсобных помещений;
- лоджий;
- санузлов;
- зимних садов;
- общественных зданий;
- спортивных залов.
Нередко пленочную систему обогрева используют в детских садах или игровых залах. Такую популярность устройство приобрело благодаря многочисленным положительным характеристикам, которые включают безопасность применения.
Выбор оборудования и материалов
Подключение инфракрасного пола осуществляется по следующей схеме:
- подготовка основания;
- крепление изоляционного материала;
- укладка пленки/матов;
- установка защитного материала;
- настил покрытия (со стяжкой или без).
Как укладывать инфракрасный теплый пол, зависит от вида отопительной системы. Различают пленочные и стержневые конструкции. Основой первых является нагревательный углеродный или биметаллический элемент, подающий в помещение ИК лучи и анионы. От внешних воздействий он с обеих сторон защищен дополнительными слоями. Выпускается материал в рулонах определенной ширины и длины. Теплый пол инфракрасный пленочный укладывается в кратчайшие сроки. Из всех систем обогрева он наиболее экономичный в плане размеров и нагрузки на перекрытие. Кстати, пленку можно использовать и для стен с потолками.
Основой стрежневых конструкций являются гибкие карбоновые стержни, соединенные проводом. Они поставляются в виде матов, внешне немного напоминающих веревочную лестницу. Монтаж инфракрасного пола такого типа может проводиться как с чистовой стяжкой, так и без нее. Преимуществами стержневых систем являются способность саморегуляции и возможность установки в помещениях высокой влажности. То есть, пленку нельзя класть на участках, где будут стоять тяжелые предметы, или в ванной, а маты – можно.
Укладка инфракрасного теплого пола в обоих случаях осуществляется по вышеприведенной схеме. Повреждения покрытия тоже устраняют одинаково: путем замены проблемного участка (полосы или мата). Стержневые системы стоят значительно дороже пленочных. Расход энергии у них примерно сопоставим, и напрямую зависит от качества работы термостата и датчика температуры.

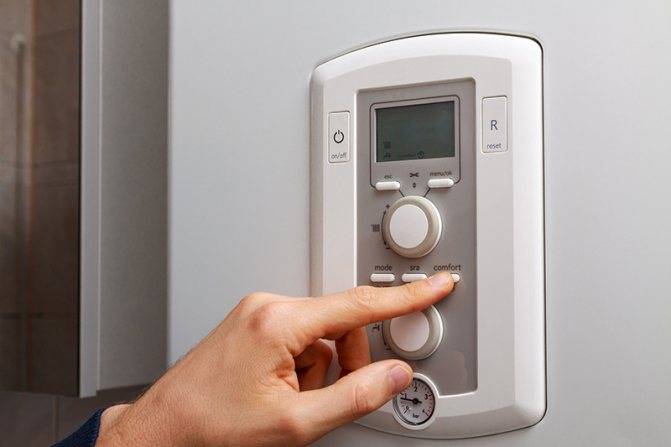

Терморегулятор
Схема подключения инфракрасного теплого пола через терморегулятор является классической. Есть вариант активировать нагревательные элементы напрямую через сеть, подсоединившись к щитку, но такое решение сложно назвать практичным. Во-первых, приходится каждый раз включать/отключать систему, что само по себе неудобно. Во-вторых, ручное управление приводит к неоправданным расходам энергии.
Подключение инфракрасного теплого пола к терморегулятору стоит не так дорого, поэтому подобное устройство ставят практически всегда. Используя температурные датчики, термостат автоматически вырубает или активирует систему. Регулятор может быть:
- электромеханическим;
- электронным;
- программируемым.
Если вам нужно решить, как подключить инфракрасный теплый пол к программируемому регулятору, имеет смысл обратиться за помощью к специалистам. Это дорогостоящие и сложные приборы, которые весьма чувствительны к любой ошибке. Такое устройство способно управлять системой согласно заданной программе. Подобные модели помогают расходовать энергию наиболее рационально.
Если монтаж ИК теплого пола производится в техническом помещении, ванной или на балконе, вполне подойдет дешевый и надежный электромеханический регулятор. Электронные термостаты – «золотая середина» в плане стоимости и функциональных возможностей, поэтому всегда пользуются стабильным спросом. Устанавливают терморегуляторы обычно на стене, на высоте 1,0-1,5 м. Мощность устройства определяется параметрами отопительной системы. Для каждой комнаты рекомендуется задействовать отдельный термостат.
Финишное покрытие
Монтаж и подключение инфракрасных теплых полов должны осуществляться с учетом финишного покрытия. Данное оборудование можно считать универсальным. Оно подойдет для обогрева плитки, паркета, керамогранита, ламината, а также мягких ковролина и линолеума. Для систем отопления, размещаемых в ванных, туалетах, на кухнях, как правило, выбирают плитку. Если вы планируете делать установку инфракрасного теплого пола самостоятельно, то в этом случае лучше укладывать маты. Генерируемые ими лучи легко проходят сквозь стяжку и плотный материал поверхности. Плитку можно настилать и на пленочные конструкции.
3 этап – монтаж инфракрасного теплого пола
Пошаговая инструкция для новичков без опыта в строительстве:
1. Подготовка (изучение мер безопасности)
Если работы выполняет непрофессионал, нужно ознакомиться с
техникой монтажа и мерами безопасности:
свести к минимуму хождение по уложенной пленке. Защита
пленки от механического повреждения, возможного при перемещении по ней,
достигается благодаря использованию мягкого укрывного материала (толщиной от 5
мм);
не допускать установки на пленку тяжелых предметов;
исключить падение инструмента на пленку.
Правила безопасности при устройстве ИК теплого пола:
запрещено подключать к источнику питания нагревательную
пленку, свернутую в рулон;
монтаж пленки выполняется при отсутствующем электропитании;
подключение к электропитанию выполняется строго по СНиП и
ПУЭ;
выдерживаются правила монтажа пленки (длина, отступы,
отсутствие нахлестов и т.п.);
используется только подходящий утеплитель;
исключается монтаж пленки под мебель и другие тяжелые
предметы;
исключается монтаж пленки под низкостоящие предметы.
Таковыми являются все предметы, имеющие воздушный зазор между нижней
поверхностью и полом менее 400 мм;
не допускается контакт пленки с коммуникациями, арматурой и
другими препятствиями;
обеспечивается изоляция всех контактов (зажимов) и линии
отреза токопроводящих медных шин;
пленочный пол не устанавливается в помещениях, где высок
риск частого попадания воды;
обязательная установка УЗО (устройство защитного
отключения);
заламывать, перерезать, перегибать нагревательный кабель;
монтировать пленку при температуре ниже -5 °С.
2. Подготовка места установки терморегулятора
Включает в себя штробление стены (для проводов и датчика
температуры) до пола и сверление отверстия для прибора. Питание на
терморегулятор подается от ближайшей розетки.
Совет. Провода целесообразно укладывать в гофру, этот прием
позволит упростить техническое обслуживание и ремонт в случае необходимости.
3. Подготовка основания
Инфракрасная пленка укладывается только на ровную и чистую
поверхность. Отклонение поверхности по горизонтали, превышающее 3 мм, также
недопустимо. Мастера рекомендуют обработать поверхность грунтовкой.
Примечание. Демонтаж старого пола (чернового) не требуется,
если его поверхность не вызывает нареканий.
6. Укладка инфракрасного теплого пола
нанесение разметки для укладки на пол;
подготовка полосы пленки нужной длины
Обратите внимание
резать пленку можно только по линии реза;. пленка располагается по направлению к той стене, которая
предназначена для установки терморегулятора
Ориентируется полоса медным
нагревателем вниз;
пленка располагается по направлению к той стене, которая
предназначена для установки терморегулятора. Ориентируется полоса медным
нагревателем вниз;
выдерживается рекомендованный отступ от стены в 100 мм;
выдерживается рекомендованный отступ (промежуток) между
краями полотен инфракрасной пленки в 50-100 мм (перехлест пленки не
допускается);
полосы возле стен приклеиваются к утеплителю скотчем
(квадратами, но не сплошной полосой). Это позволит избежать смещения полотна.
7. Установка зажимов
На концы медной шины нужно присоединить металлические
зажимы. При установке необходимо, чтобы одна сторона зажима вошла между медной
шиной и пленкой. А вторая располагалась над медной поверхностью. Обжим выполняется
равномерно, без перекосов.
8. Подключение проводов инфракрасного пола
Выполняется установка проводов на зажим с последующей
изоляцией и плотным обжимом. Также изолируются концы медной шины в месте
отрезания. Соблюдается требование параллельного подключения проводов (правый с
правым, левый с левым). Чтобы не путаться удобно использовать провод разных
цветов. Потом провода будут укладываться под плинтус.
Совет. Чтобы зажим с проводом не выступал над пленкой, его
можно поместить в утеплитель. Предварительно в утеплителе вырезается квадрат
под зажим.
9. Установка датчика температуры для терморегулятора
Температурный датчик рекомендуется установить в центре
второй секции под пленку. Чтобы датчик не повредился при движении, под него
нужно вырезать отверстие в утеплителе.
Монтаж температурного датчика для пленочного теплого пола
Схема подключения терморегулятора пленочного теплого полаПодключение терморегулятора для инфракрасного теплого пола
Укладка пленочного пола под кафельную плитку своими руками
На первоначальном этапе осуществляются подготовительные работы. Поверхность очищается от мусора и выравнивается. Толщина теплого пола может доходить до 1,5 см. Примерный последовательный слой укладываемых материалов следующий:
- теплоотражающая подложка – 2-3 мм;
- инфракрасная пленка – 0,4-0,5 мм;
- малярная сетка – до 2 мм;
- слой бетонного раствора (или плиточного клея).
Сразу нужно определиться с:
- местонахождением терморегулятора;
- эффективным распределением пленки под плиткой.
Монтаж теплого пола начинается с укладки теплоотражающей подложки. Наилучшим вариантом станет использование полос, размер которых составляет по 0,6 м. В случае приобретения широкого материала, его следует обрезать.
Поверх подложки укладывается инфракрасная пленка. Существуют такие требования при выполнении этой работы:
- нельзя располагать на пленке стационарную мебель (может привести к перегоранию системы);
- пленка должна покрывать до 70 % площади в комнате;
- наличие отступа от стен на уровне 10-12 см;
- пленка не монтируется внахлест.
Целесообразнее распределять пленку по максимальной длине помещения. Размеченный нагревательный материал обрезается. Нарезание кусков пленки рекомендуется производить в местах, где нет графитового слоя. Если все же нужно ее отрезать по графитовому слою, то это место впоследствии изолируется скотчем или изолентой. К подложке пленка крепится с помощью скотча.
Далее нужно заняться подключением пленочного пола
Особое внимание уделяется правильному монтажу терморегулятора и датчика температур. Сразу стоит оговориться, что один терморегулятор сможет нормально «обслуживать» комнату площадью 12-15 м². Устанавливается он рядом с подведенной проводкой
Устанавливается он рядом с подведенной проводкой
Устанавливается он рядом с подведенной проводкой.
Крепление кабеля к пленке производится с использованием медных зажимов. Степень надежности соединений проверяется с помощью половинок зажимов, которые должны соприкасаться друг с другом. Для изоляции зажимов применяется битумный скотч и силиконовый герметик.
Пока будет сохнуть герметик, монтируется терморегулятор. При использовании накладного устройства, кабель проводится снаружи стены и помещается в пластиковый короб. Если терморегулятор будет встроенным, то в стене под него выдалбливается отверстие и делаются штробы для кабеля.
Крепление термодатчика производится под пленку. Для этого в основании делается канавка, а сам датчик располагают в гофрированную трубку. Провод датчика укладывается таким образом, чтобы он располагался прямо под кафелем.
Терморегулятор надежно крепится к стене и соединяется с электрическим кабелем. Наискось пленки приклеивается фольгированный скотч. Для заземления пола один из его концов присоединяется к проводу.
С помощью тестового включения отопительной системы проверяется ее работоспособность. Все секции должны нагреться на протяжении 5-8 минут. Используя тестер, проверяются места срезов и соединений пленки.
Далее укладка теплого пола выполняется в следующей последовательности:
- делаются отверстия;
- в них вставляются дюбели;
- саморезами крепится малярная сетка;
- создается нетолстая и равномерная первичная бетонная стяжка;
- происходит полное высыхание стяжки;
- производится последняя проверка функционирования теплого пола;
- наносится фиксирующая стяжка;
- после ее высыхания кладется кафельная плитка.
Ввинчивание саморезов при креплении малярной сетки следует осуществлять очень аккуратно. Ими можно повредить поверхность пленки или контакты, что станет причиной разрыва электрической цепи. После окончательной фиксации сетки, необходимо провести тестирование теплого пола.
При укладке пленочного пола запрещается:
- осуществлять работу при высокой влажности и температуре воздуха ниже 0ºС;
- в качестве крепежных элементов использовать гвозди;
- производить подключение пленки без заземления;
- сгибать ее под углом 90º на участке длиной до 5 см;
- устанавливать пленку в непосредственной близости с другими нагревательными приборами.
Во избежание механических повреждений пленки, монтажные работы рекомендуется производить в мягкой обуви. Пользоваться инфракрасным теплым полом можно приблизительно спустя месяц, когда полностью высохнет бетонное основание под кафельной плиткой.
Видео по устройству пленочного пола:
Монтажные работы
Непосредственно монтаж состоит из таких этапов:
- Подготовка поверхности пола, очистка от мусора.
- Укладка теплоизолятора.
- Прокладка кабеля для термодатчика и для питания системы.
- Монтаж и подсоединение инфракрасной пленки.
- Устройство декоративного покрытия.
Далее рассмотрим монтаж инфракрасного теплого пола непосредственно под декоративное покрытие без использования цементно-песчаной стяжки. Так как не все углеродные пленки рассчитаны на монтаж в массив пола.
Установка терморегулятора
Перед началом работы бетонный пол необходимо очистить от мусора и тщательно подмести. При наличии непрочных участков их необходимо разбить и выровнять клеем для плитки или цементно-песчаным раствором.
Далее размечают место под установку терморегулятора. Его необходимо монтировать на стене в отдалении от источников тепла на высоте 1,2-1,5 м. На выделенном месте с использованием специальной коронки высверливается отверстие под габариты терморегулятора. От него устраивается штраба до пола, в которую будут монтироваться кабель для датчика и питающий провод.
В подготовленное место подводится электрический кабель от щита.
Место под регулятор температуры.
Монтаж теплоизолятора
На очищенный пол стелется рулонный термоизолятор. Вспененный полиэтилен необходимо укладывать полосами отражающей стороной вверх. Полосы подкладки между собой склеиваются специальным алюминиевым скотчем.
К полу термоизолятор можно приклеить двухсторонним скотчем. Это делается для того, чтобы избежать его движения во время работы. После того как подложка устроена, приступают к монтажу непосредственно инфракрасной пленки.
Монтаж и подключение нагревательной пленки
По заранее размеченному плану нарезается пленка таким образом, чтобы не нарушать токопроводящие полосы. Куски плёнки раскладываются на подготовленный теплоизолятор в строго определенной последовательности, которая изначально рассчитана на плане. Пленку теплоизолятора приклеивают двусторонним скотчем с нижней стороны.
На расстоянии около метра от стены размечают место для установки термодатчика. Его устанавливаем между двумя полосами нагревательной пленки. Место выбирается так, чтобы хватило кабеля до терморегулятора. Термодатчик жестко приклеивается к теплоизолятору скотчем.
Далее, от терморегулятора прокладывается электрокабель. Он подключается к одному из концов нагревательной пленки с использованием специальных посеребренных контактов. Контакты необходимо закрепить в пленке таким образом, чтобы они плотно касались токопроводящих жил.
Подключение контактов.
Такими же контактами и кусочками электропровода соединяются отдельные полосы инфракрасной пленки между собой. Место установки токопроводящих контактов защищается специальными самоклеящимися накладками, которые не проводят ток.
Укладка декоративного покрытия
Перед установкой декоративного покрытия, необходимо провести тестовый пуск. Для этого кратковременно подается питание на всю систему. После чего можно приступать к монтажу декоративного покрытия.
Независимо от того, что будет использоваться – ламинат, ковролин, линолеум, инфракрасную пленку необходимо защитить специальным покрытием. Для этого чаще всего применяют ПВХ пленку, которая равномерно расстилается по всему пространству.
При использовании ламината его можно монтировать непосредственно на ПВХ пленку с соблюдением техники безопасности. Если планируется использовать мягкое покрытие типа линолеума или ковролина, то сверху по ПВХ пленке нужно устроить жесткий настил из ДСП или OSB плит. Это необходимо для защиты инфракрасной пленки от продавливания и воздействия чрезмерной нагрузки.
Состав «пирога» инфракрасного теплого пола.
Монтаж инфракрасного теплого пола
Этапы установки пленочного теплого пола следующие:
- Подготовка основания. Поверхность, на которую укладывается пленочный инфракрасный теплый пол, должна быть чистой и абсолютно ровной. Допускается перепад высот не более 3 мм. Мастера советуют до начала работы тщательно проверить горизонтальность поверхности и если перепады превышают допустимые нормы выровнять пол. Сделать это можно любым удобным для вас методом. Например, полы могут быть залиты самовыравнивающейся смесью. Перед следующим этапом работы необходимо дать полу тщательно высохнуть и затвердеть в сроки предусмотренные нормами.
- Укладка изоляционного слоя. На подготовленный пол сначала укладывается слой гидроизоляции, который защитит всю систему от влаги. После этого укладывается слой теплоизоляции, который предотвратит потери тепла в сторону подпола и снизит потребление электрической энергии. В качестве теплоизоляции можно использовать любой материал. Если финишным покрытием планируется плитка, то для утепления профессионалы рекомендуют использовать техническую пробку. Часто применяют фольгизированный пенопропилен. Укладывать такой утеплитель необходимо металлизированной стороной вверх. Швы проклеиваются скотчем-фольгой.
Планирование работы. Прежде всего, необходимо определиться, где удобнее расположить терморегулятор. Оптимальным для установки терморегулятора считается расстояние 15 см от уровня пола. Простейшая схема укладки позволит избежать дальнейших ошибок при монтаже.
Укладка пленки. По заранее составленной схеме раскладывают пленку. Отдельные полотнища не должны располагаться друг от друга на расстоянии менее 5 мм. Медные стороны контактов должны смотреть вниз и в направлении стены, на которой установлен терморегулятор. Длина нагревательной пленки не должна быть более восьми метров. Все места соединения зажимов и проводов изолируют. Для этого применяют специальную битумную мастику. Если необходимо отрезать полосу, то высекают часть нагревательной полосы от токоведущей шины.
Участок с высечкой будет при дальнейшем монтаже попадать в зону изоляции. Отверстие-высечка делается с помощью дырокола, а потом подрезается до края ножницами.
Подключение греющего пола. К нижней стороне пленки подключается, а затем хорошо изолируется термодатчик. После того как уложена вся инфракрасная пленка для теплого пола, устанавливают терморегулятор. Лучше закрепить его стационарно. Основная часть проводов между терморегулятором и пленкой пропускается под плинтусом. В самую последнюю очередь всю систему подключают к электросети.
- Тестирование. До монтажа финишного напольного покрытия теплый пол должен быть протестирован. На этом этапе следят, чтобы не было никакого искрения и на соединительных участках контакты не перегревались.
- Монтаж финишного покрытия. Если на пол планируется укладывать ковролин или линолеум, то нагревательную пленку накрывают фанерой или ДВП, толщиной более 5 мм. Чтобы случайно не повредить пленку при их креплении разметку под крепеж лучше сделать заранее. Ковролин и линолеум раскраивают до монтажа пленки или в другой комнате, чтобы исключить порезы пленки.
Монтаж инфракрасной термопленки под различные напольные покрытия
Если на пол планируется укладка плитки, то, прежде всего, устанавливается армирующая сетка. Сетку крепят дюбелями, которые забивают между полосами нагревательных элементов. Поверх сетки сразу укладывают плитку или предварительно делают слой бетонной стяжки. Аналогично с другими покрытиями осуществляется монтаж ламината.
Инфракрасная пленка может устанавливаться не только на пол, но и на потолок. Правила монтажа аналогичные напольному. Такое расположение отопления позволяет создать экономичную систему отопления, дающую комфортную температуру в нужной зоне.
Установка инфракрасной пленки на потолок
Как видите, схема подключения инфракрасного теплого пола совсем несложная, и установка его может быть выполнена своими руками.
Какую марку выбрать? Сегодня ведущей маркой на рынке инфракрасных теплых полов по праву считается фирма Caleo. Чтобы наглядно подтвердить безопасность своей продукции завод установил в выставочном зале большой аквариум с рыбами, вода в котором подогревается с помощью инфракрасного пленочного нагревателя.
