Как сделать индукционный котел отопления своими руками: изготовление самодельного теплогенератора

Немного теории

Сделать это устройство под силу каждому

Многие знают, что существуют индукционные кухонные плиты, но не многие знают о принципе их работы. А это очень просто – специальная катушка плиты вырабатывает магнитные поля определенной частоты, которые при воздействии с металлом, возбуждают в нём электрические вихри.

Последние в свою очередь за счёт сопротивления металла его нагревают. Так происходит нагрев кухонной посуды: кастрюль и сковород. Главное условие в этом процессе – металл с магнитными свойствами, — например, нержавейка, чугун и железо, а вот алюминий и другие цветные металлы нагреваться не будут.

Производители

• Популярны котлы «Галан». Оборудование российского производства. Применяются комплектующие, которые поставляются из-за рубежа. Приборы обладают автоматическим управлением, доступные.
• «Невский». Применяют в закрытых отопительных системах. Автоматикой задаются необходимые температурные параметры, устройство обеспечивает комфортные условия. Когда установленная температура будет достигнута, прибор отключается до небольшого остывания. Котел от имеет надежную сборку, комплектующие.
• Импортный производитель Dakon (Чехия). Агрегатов с нагревателями от компании Dakon, насчитывается около 30 моделей. Возможны модели с дополнительным оборудованием – циркуляционный насос, расширительный бачок.
• Котел Kospel (Польша). Применяется в одноконтурных системах отопления.

Принцип работы

Такие агрегаты имеют сходство с ТЭНами. Они преобразуют электроэнергию в тепло.

Благодаря конструкции электрического индукционного котла отопления, нагрев теплоносителя происходит значительно быстрее.

Для его обустройства не придется переоборудовать систему отопления здания.

Видео-урок:

Самой простой конструкцией генератора теплоты, собранного на принципе индукции, является электрический индуктор, состоящий из первичной и вторичной обмотки:

• Первичная обмотка преобразует электрическую энергию в вихревые токи, которые перенаправляют созданное ими электромагнитное поле на вторичную обмотку;
• В роли вторичной обмотки выступает металлическая труба отопления.

Работает индукционный электрический котел по принципу трансформатора, труба с водой, проходящая внутри катушки сильно нагревается, но тепло, за счет циркуляции воды, отводится в систему отопления, поэтому перегрев исключен.

Процесс отопления жилья представляется одним из самых главных для любого человека

При постройке дома, капитальном ремонте, обновлении трубопровода очень важно точно определиться с источником обогрева. Если домовладелец проживает в газифицированном районе, то лишних вопросов с выбором отопительного котла не будет

Газовый прибор – оптимальное решение, доступное по качественному уровню и стоимости

Газовый прибор – оптимальное решение, доступное по качественному уровню и стоимости.

Отсутствие нагревательного элемента

Первое – в эл.котле индукционном, якобы нагревательных элементов нет. А вот в тэновом, их иногда более десятка, а значит высока вероятность их поломки, может и нескольких сразу.

Но если бы не было нагревательного элемента, то чем бы тогда котел нагревал воду? Та же самая катушка по сути и выполняет эту роль, только без соприкосновения с жидкостью. Поэтому данный элемент присутствует в любом таком агрегате.

А вот что касается высокой вероятности выхода ТЭНов из строя, то это напрямую зависит от той продукции и производителя, что вы покупаете.

Есть специалисты установившие за годы своей работы более 500 тэновых котлов, и не поменявшие по гарантии за все это время ни одного элемента.

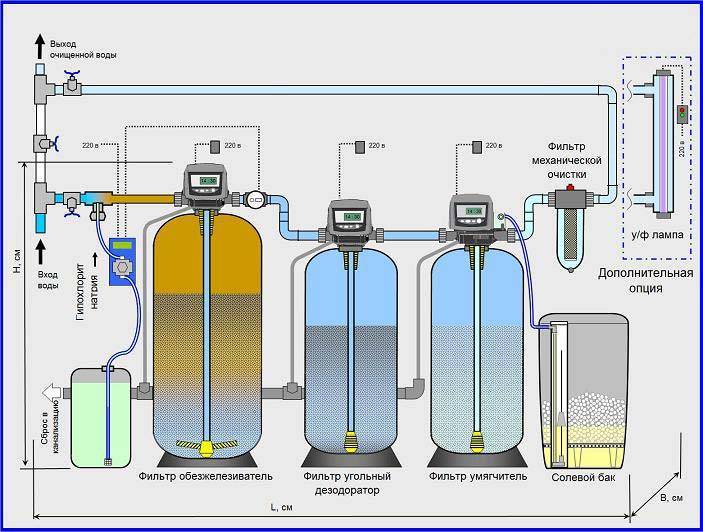

Умягчение воды и накипь

Третий момент – при плохой подготовке воды и большой нагрузке, на поверхности нагревательных элементов образуется накипь. В индукционных, накипь исключена.

Во-первых, той самой накипи, как многие ее себе представляют, исходя из примера с чайником, в системах отопления нет. Так как жидкость там не закипает.

А вот отложения, безусловно есть всегда и везде. Причем в любых системах – газовых, тэновых, дровяных, индукционных и т.д.

“накипь” в газовом котле

Это именно те примеси, которые по любому присутствуют в воде. Налейте в чистый стакан воды, дайте ей испариться и на стенках вы увидите тонкую пленку.

Поэтому наличие примеси или ее отсутствие – это не недостаток или преимущество, а данность любой системы отопления.

Изготовление своими руками

Перед тем как изготовить такое устройство надо, прежде всего, разобраться, как оно работает. Фактически индукционные печи существуют давно и до недавнего времени использовались в производстве для плавки металлов в магнитном поле. Эта печь работает наподобие трансформатора: к первичной обмотке подводится ток большой частоты, порядка 1 МГц. Вторая – короткозамкнутая, роль сердечника тут выполняет расплавляемый кусок металла. То есть если в магнитное поле попадает диэлектрик, например, пластмасса, то оно никак на нее не воздействует, металл тут же расплавится. Этим такие печи и отличаются от ТЭНовых, в которых плавится все.

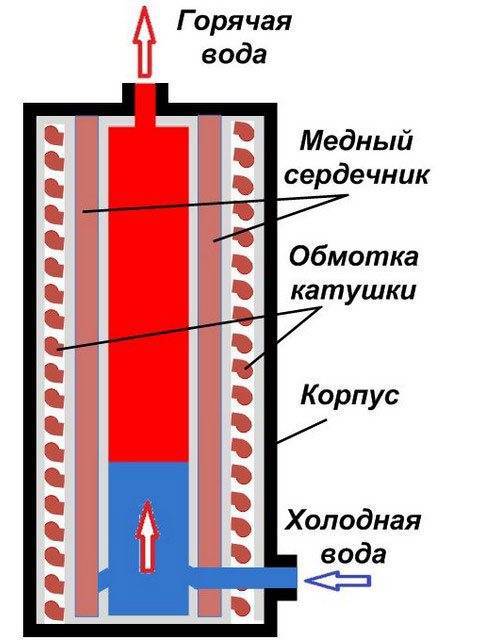

Принцип работы такого котла представлен на рисунке ниже. Стрелками показано движение магнитных полей внутри и снаружи обмотки.

Принцип работы индукционного котла

При изготовлении индукционного котла можно пойти по двум путям: сердечником служит кусок трубопровода, в середине которого находится металлический сердечник из отрезков проволоки. Вокруг трубопровода намотана радиальная или тороидальная обмотка, через которую пропускают переменный ток большой частоты, котел представляет собой емкость для воды, которую разогревает индукционная плитка промышленного изготовления.

Для изготовления устройства первого типа нужно взять отрезок трубы диаметром 50 мм, в котором с одной стороны припаивают переходник, а внутри закрывают проход предварительно вырезанным кружком из металлической сетки. Затем из металлической проволоки диаметром 5-8 мм нарезают куски длиной 7 см. Эти отрезки закладывают в трубу и закрывают сеткой, для того чтобы они не попали в систему отопления. С другой стороны к трубопроводу припаивают переходник для врезки котла в систему отопления. На эту трубу наматывают 90 витков медной проволоки диаметром 1,5-1,7мм. При этом необходимо следить, чтобы витки располагались ровно и как можно плотнее друг к другу.

Для намотки нужно брать новую проволоку, поскольку со старой проволокой изделие может прослужить недолго.

На рисунке изображен вариант такого котла.

Котел из пластмассовой трубы

Для питания котла можно использовать или индукционную плитку, или сварочный инвертор. При использовании плитки обмотку присоединяют вместо выходной катушки устройства. Сварочный инвертор лучше использовать с плавной регулировкой тока. Если используется сварочный инвертор, выходной ток подбирается опытным путем, так, чтобы обмотка не перегревалась, и при этом котел хорошо работал.

Подключать котел такого типа можно только при наличии воды в системе, поскольку без теплоносителя такой котел просто- напросто расплавится.

Для изготовления котла другого типа, прежде всего, необходимо приобрести индукционную плитку необходимой мощности. После этого можно приступать к изготовлению бака для котла. Бак делается размером 600×500×50 мм. Для этого берется квадратная труба шириной 5см. Из нее отрезается 12 кусков длиной 500 мм. 10 кусков сваривается между собой стенками, чтобы получилась гребенка размерами 500×500×50 мм. В двух оставшихся кусках вырезается по одной стенке и приваривается их вырезанной стороной к выходам труб гребенки. После этого заваривается четыре квадратика 5×5 см, и бак готов. С обеих сторон по диагонали приваривают входящий и выходящий патрубки. К задней стенке получившейся емкости можно прикрутить плитку таким образом, чтобы панель управления выступала из-за бака.

Перед присоединением плитки и подключением котла к системе отопления нужно проверить сварную конструкцию на герметичность. Для этого один выход нужно заглушить, а в другой – подать воду под напором. Если при давлении в 5 атмосфер нет протечек, значит, можно работать дальше, если есть – нужно переваривать.

На рисунке ниже показан один из вариантов такого котла, где на переднем плане видна сварная конструкция, из-за которой выглядывает панель управления индукционной печи.

Котел с индукционной печью

Самодельный индукционный котел

Как уже было сказано выше, индукционный котел своими руками собрать будет несложно. Здесь не требуется специальное образование или глубокие познания в теплотехнике. Но умение пользоваться сварочным аппаратом вам обязательно пригодиться. Ведь котел придется устанавливать в действующую отопительную систему, приваривая его к подающему и обратному контуру.

Необходимое количество материалов и схема сборки

Что потребуется, чтобы собрать индукционный котел?

• В качестве корпуса для котла может быть использована пластиковая труба диаметром 100 мм. Толщина трубы 5 мм.
• Из алюминиевой катанки диаметром 7 мм нарезаются кусочки длиною по 5 см. Ими будет заполняться корпус отопительного агрегата.
• Чтобы алюминиевые куски проволоки не высыпались из трубы, необходима металлическая сетка, которая крепится к нижнему торцу будущего котла.
• Для того чтобы котел принял законченный вид, необходимы два специальных переходника. Они устанавливаются с торцов и закрепляются там. Трубные переходники предназначены для одной цели – провести соединение с подающим и обратным трубопроводом.

Теперь необходима медная эмалированная проволока, которую накручивают на внешнюю плоскость пластиковой трубы. Количество витков приблизительно 90. Будьте внимательны при проведении этой операции.

Главное – соблюсти точные размеры пространства между витками, надо добиться того, чтобы участки проволоки не соприкасались. Все надо делать очень аккуратно. По сути, накрученная медная проволока и есть индукционная катушка, то есть, это первичная обмотка:

Безопасность любого агрегата – это основа его эксплуатации и обслуживания. Поэтому рекомендуется провести изоляцию самодельного индукционного котла с внешней стороны, где закреплена катушка

Для выбора изоляционного материала обратите внимание на его электро- и гидроизоляционные характеристики. Это наиважнейшие показатели при выборе

Устанавливать сам индукционный прибор можно на любом участке отопительного трубопровода

Он имеет компактные размеры, так что много места занимать не будет. Крепление отопительного агрегата в систему отопления производится с помощью переходников и сварочного аппарата. То есть, вырезается участок трубы, вместо которой и устанавливается котел

Обратите внимание, что диаметр переходника должен совпадать с диаметров трубы отопления. А вот подключение индукционного котла к сети переменного тока можно лишь через высокочастотный трансформатор

Включать же прибор можно лишь при заполненной отопительной системе. В противном случае пластиковая труба под действием высокой тепловой энергии просто расплавиться.

Сооруженный индукционный котел отопления своими руками – это отопительный прибор, который ничего не стоит. Правда, отметим, что у этого варианта есть несколько недостатков:

• Не очень презентабельный внешний вид.
• Невысокая эффективность.

Наша же задача показать, как можно сделать этот агрегат своими руками, какие средства на него необходимы, сколько времени все это занимает. Конечно, существуют модели более дорогие и эффективные.

К примеру, конструкция из двух металлических труб разного диаметра, вставленных друг в друга

Но в этой статье нам важно было показать устройство индукционного котла и принцип его работы. Поэтому в качестве примера была выбрана простейшая модель. Что мы хотели сказать этой статьей? Существует большая разновидность отопительных агрегатов, которые работают на разных видах топлива

И если перед вами стоит задача экономии энергоресурсов, то индукционный котел один из таких вариантов. Тем более есть возможность изготовить его своими руками

Что мы хотели сказать этой статьей? Существует большая разновидность отопительных агрегатов, которые работают на разных видах топлива. И если перед вами стоит задача экономии энергоресурсов, то индукционный котел один из таких вариантов. Тем более есть возможность изготовить его своими руками.

Принцип работы и типичное устройство индукционного обогревательного агрегата ↑

По аналогии с оборудованием, оснащенным ТЭНами, индукционные котлы выполняют преобразование электроэнергии в требующееся для обогрева помещений тепло. Только за счет конструктивных особенностей индукционной системы теплоноситель нагревается в разы быстрее при равнозначном расходе электричества.

По сути, простейшая конструкция индукционного генератора тепловой энергии является трансформатором (электрическим индуктором), состоящим из первичной и вторичной короткозамкнутой обмотки.

Схема индукционного котла заводского производства

Внутренняя составляющая преобразует электроэнергию в вихревые токи и направляет созданное в ней электромагнитное поле на вторичный короткозамкнутый виток, являющийся одновременно и корпусом и нагревательным элементом.

Вторичная обмотка передает полученную энергию теплоносителю, в качестве которого может быть использована не только неочищенная вода, но и масло, антифриз и подобные электропроводящие среды.

Работу прибора не сопровождает выделение негативных продуктов разложения топлива, так что по аспектам безопасности проживания и сохранения благоприятного состава атмосферы индукционные системы тоже впереди иных представителей семейства обогревательного оборудования.

Для ввода холодного теплоносителя и отвода его в нагретом состоянии индукционные котлы оснащают двумя патрубками. Тем, кто загорелся идеей соорудить продуктивный индукционный котел отопления своими руками, нужно сразу учесть, что нижний, поставляющий охлажденный теплоноситель патрубок нужно монтировать на вводный участок магистрали, а верхний патрубок соответственно на подающий участок трубопровода.

Вода, масло, антифриз и т.д. любой степени очистки проникает в котел через входной патрубок, вваренный в наружный корпус – в металлическую трубу.

При подаче напряжения на внутреннюю обмотку возникает электромагнитное поле, направляющее вихревые токи на наружную поверхность сердечника.

При возрастании плотности вихревых токов, направленных на сердечник, сначала нагревается его поверхность, затем нагревается весь элемент.

Генерируемое котлом тепло передается циркулирующему в котле теплоносителю.

За счет гидростатического напора нагретый теплоноситель через подающий патрубок поступает в отопительную сеть.

За счет циркуляции теплоносителя происходит постоянный отвод нагретой жидкости от трубы в отопительную сеть, благодаря чему полностью исключена вероятность перегрева оборудования. Постоянная вибрация индукционной системы исключает образование накипи и ее отложение на внутренних стенках.

В вихревых индукционных котлах нет стандартных нагревательных элементов, регулярно выходящих из строя от интенсивной эксплуатации, за счет чего сведена к нулю вероятность поломок. Нет также разъемных соединений, значит, не угрожают протечки. Значимый плюс работы данного оборудования – отсутствие шума, благодаря чему их устанавливать можно в любом помещении.

Особенности вихревого индукционного котла

С принципом работы индукционного отопительного прибора мы уже знакомы. Существует его разновидность: вихревой индукционный котел или ВИН, действующий несколько иначе.

Отличительные черты ВИН

Как и индукционный аналог, он работает от высокочастотного напряжения, поэтому обязательно оборудуется инвертором. Особенность ВИН устройства заключается в том, что вторичная обмотка у него отсутствует.

Ее роль выполняют все металлические детали прибора. Их обязательно изготавливают из материалов, которые проявляют ферромагнитные свойства. Таким образом, когда на первичную обмотку устройства поступает ток, резко возрастает напряженность электромагнитного поля.

Оно в свою очередь генерирует ток, сила которого стремительно увеличивается. Вихревые токи провоцируют перемагничивание, в результате которого все ферромагнитные поверхности очень быстро, почти мгновенно, разогреваются.

Вихревые устройства достаточно компактны, но за счет использования металла, их вес велик. Это дает дополнительное преимущество, поскольку все массивные элементы корпуса принимают участие в теплообмене. Таким образом КПД агрегата приближается к 100%.

Эту особенность устройства нужно учитывать, если принято решение самостоятельно изготовить котел ВИН. Он может быть выполнен только из металла, пластик использоваться не должен.

Основное отличие вихревого индукционного котла заключается в том, что его корпус выступает в роли вторичной обмотки. Поэтому его всегда изготавливают из металла

Как собрать вихревое индукционное устройство?

Как мы уже знаем, такой котел отличается от своего индукционного аналога, однако, изготовить его самостоятельно так же несложно. Правда, теперь понадобятся навыки сварочных работ, ведь устройство должно быть собрано только из металлических деталей.

Для работы понадобится:

• Два одинаковых по длине отрезка металлической толстостенной трубы. Их диаметры должны быть разными, так, чтобы одну деталь можно было поместить в другую.
• Обмоточная (эмалированная) проволока из меди.
• Трехфазный инвертор, можно от сварочного аппарата, но максимально мощный.
• Кожух для теплоизоляции котла.

Теперь можно приступать к работе. Начинаем с изготовления корпуса будущего котла. Берем трубу большего диаметра и вставляем внутрь вторую деталь. Их нужно вварить одну в другую так, чтобы между стенками элементов осталось некоторое расстояние.

Получившаяся деталь в разрезе будет напоминать баранку. В качестве основания и крышки корпуса используется стальной лист толщиной не менее 5 мм.

В результате получаем полый бак цилиндрической формы. Теперь нужно врезать в его стенки патрубки под трубы подачи холодной и отводе горячей жидкости. Конфигурация патрубка и его диаметр зависят от труб отопительной системы, возможно, дополнительно понадобятся переходники.

После этого можно приступать к намотке проволоки. Она аккуратно, под достаточным натяжением наматывается на корпус котла.

Принципиальная схема самодельного индукционного котла вихревого типа

Собственно, нагревательным элементом будет служить намотанная проволока, поэтому корпус прибора желательно закрыть теплоизоляционным кожухом. Так удастся сохранить максимум тепла и, соответственно, увеличить КПД устройства и сделать его безопасным.

Теперь нужно врезать котел в отопительную систему. Для этого теплоноситель сливается, отрезается нужный по длине участок трубы и на его место вваривается прибор.

Осталось только запитать отопительный прибор и не забыть подключить к нему инвертор. Устройство готово к эксплуатации. Но прежде, чем провести испытания, нужно заполнить магистраль теплоносителем.

Вы не знаете, какой теплоноситель выбрать для заполнения контура? Рекомендуем ознакомиться с характеристиками различных теплоносителей и рекомендациями по выбору оптимального типа жидкости для отопительного контура.

Только после закачки теплоносителя в систему проводить пробный пуск.

Сначала нужно запустить прибор на минимальной мощности и внимательно отследить качество сварных швов. Если все в порядке, мощность увеличиваем до максимума.

На нашем сайте есть еще одна инструкция по изготовлению индукционного прибора, который можно использовать для подогрева теплоносителя в системе отопления. Чтобы ознакомиться с процессом сборки индукционного нагревателя, переходите по этой ссылке.

https://youtube.com/watch?v=RLev9e9Ydjc

Самодельный индукционный нагреватель в автосервисе

Индукционные приборы применяют не только для обогрева жилья. Они станут хорошими помощниками в нагреве металлов в автосервисе. Чтобы не тратиться на дорогой агрегат, индукционный нагреватель для автосервиса можно сделать своими руками.

С помощью такого нагревателя можно удалить любой клей и приклеенные части с машины и снять антигравийную защиту.

Нагрев болтов и гаек позволяет легко открутить их, вопреки тому, что метизы закисли. Также инверторный нагреватель помогает убирать мелкие вмятины на корпусе автомобиля без повреждения краски.

Видео: Сборка индукционного нагревателя для автосервиса

https://www.youtube.com/watch?v=Bl6uNFvubgk Современные электрокотлы с индукцией отлично справляются с задачей поддержания тепла в помещении. Индукционное отопление, сделанное своими руками, позволит сэкономить приличную сумму денег. Главным условием долгой и беспроблемной работы самодельных агрегатов является соблюдение требований их правильной эксплуатации и безопасной установки.

Особенности эксплуатации самоделки

При благополучной сборке индукционного устройства нужно научиться правильно его использовать. Каждая система представляет опасность, т.к. не умеет автоматически регулировать интенсивность нагрева теплоносителя. Проблема решается посредством некоторых доработок, которые сводятся к монтажу и подсоединению дополнительных механизмов.

Индукционная катушка

Рабочая катушка состоит из проволоки диаметром 3.3 мм. Рекомендуется изготавливать ее из медной трубы, в которую можно интегрировать примитивный контур охлаждения. В процессе работы катушка подвергается интенсивного нагреву. Поэтому нужно собирать ее из устойчивых к температурному воздействию материалов.

Индукционная катушка должна быть из материалов, устойчивых к температурному воздействию.

Модуль резонансного конденсатора

Для сборки резонансного конденсатора, который напоминает небольшую батарею, нужно использовать 23 небольших конденсатора. Емкость детали составит 2,3 мкФ. Допускается применение конденсаторов емкостью 100 нФ.

Такие типы не предназначаются для схемы индукционного нагревателя, но они хорошо справляются со своей задачей.

Установка индукционного нагревателя

Чтобы исключить перегрев индукционного нагревателя и деформацию трубы из пластика, нужно предусмотреть термостат и подключить его к системе аварийного отключения.

Что же такое индукционный котел?

Индукционные системы отопления начали использовать в 80-х годах прошлого столетия на промышленных предприятиях. Бытовые же приборы появились только в середине девяностых годов. За последние десятилетия они были доработаны, и в их конструкцию были внесены некоторые обновления, однако, принцип их работы остается неизменным.

Название данных отопительных систем и приборов уже само по себе говорит о том, что в основе их функционирования лежит электромагнитная индукция. Суть принципа работы состоит в том, что если через проволоку достаточно большого диаметра в сечении, накрученную в виде катушки, пропустить переменный ток, то вокруг этой первичной обмотки создается мощное электромагнитное поле. Если в этом поле окажется проводник, то в нем будет наводиться (индуцироваться) напряжение. Ну а если силовые линии поля пересекают расположенный в нем сердечник из сплава, обладающего магнитными свойствами, то получается своеобразный короткозамкнутый контур. И за счёт появления на нем блуждающих токов Фуко, происходит очень быстрый и сильный нагрев этого материала.

Простейшая схема принципа работы индукционного нагревателя

Такой принцип широко используется, например, в сталелитейной промышленности. Нашли ему применение и для быстрого и высокотемпературного нагрева воды. Понятно, что в качестве сердечника в этом случае будет выступать труба или иной канал, по которому циркулирует теплоноситель.

А самый доступный для понятия пример индукционного нагревателя представляет собой проволоку, намотанную на трубу, изготовленную из диэлектрика, которая будет изолировать магнитный сердечник, помещаемый в ее внутреннее пространство.

Проволочная катушка подключается к электропитанию и создает электромагнитное поле. В результате воздействия переменного электромагнитного поля металлический стержень-сердечник будет нагреваться, передавая тепло теплоносителю, который затем поступает в трубы и радиаторы отопительного контура. В качестве теплоносителя в автономных системах отопления может быть использовано масло, вода или этиленгликоль.

Вместо сердечника, в современных котлах для теплообмена задействован целый лабиринт каналов и труб. Их стенки, выполненные из ферримагнитного сплава, обеспечивают большую площадь контакта с водой и оттого — очень интенсивный нагрев циркулирующего по ним теплоносителя

Это, конечно, очень упрощенное объяснение. В индукционных котлах промышленного производства в теплообменный ферромагнитным сердечником может являться целый лабиринт труб или каналов, а нередко, например, в вихревых нагревателях, в этом процессе задействован и корпус прибора.

Один индукционный котел правильно выбранной мощности способен обеспечить нагретым теплоносителем несколько контуров разветвленной системы отопления. Естественно, при грамотной расстановке коллекторов и циркуляционных насосов.

В системах отопления небольшой протяженности теплоноситель, нагреваясь, будет подниматься вверх, и создавшегося естественного давления обычно бывает достаточно для его естественной циркуляции. Если же отопительная магистраль довольно длинная и разветвлённая, завязана на коллекторы с дальнейшим распределением потоков теплоносителя по отдельным контурам, то в систему устанавливают один или несколько циркуляционных насосов, так как без них требуемого перемещения теплоносителя будет добиться невозможно.
