Газовый конвектор своими руками: шаги установки приборов заводского производства + сборка самоделок

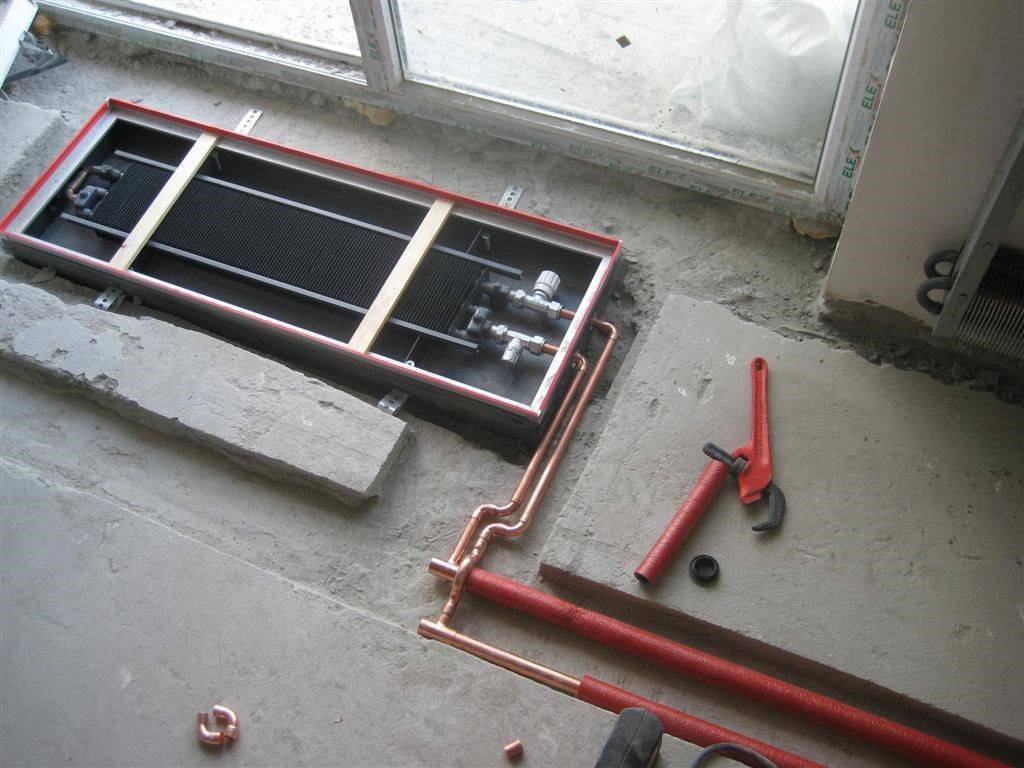

Выбор места для монтажа внутрипольных конвекторов

От размещения встраиваемой батареи зависит ее мощность, скорость, шумность, экономичность и продолжительность эксплуатации. Даже самое качественное и дорогое оборудование не даст желаемого эффекта, если находится слишком близко к окну или слишком далеко от стены.

Общие правила установки внутрипольного конвектора просты:

• отступ от окна не меньше 8 и не больше 35 см;

• для устройств с принудительной конвекцией важно размещение вентилятора по соотношения к окнам. Втянутый вентилятором воздух попадает в теплообменник, нагревается и разделяется на большой (направлен в сторону теплообменника) и маленький (направлен в сторону вентилятора) потоки

Если в приоритете обогрев помещения, устанавливайте конвектор вентилятором к окну

В таком случае большой поток будет обогревать комнату, а маленький – обдувать стекло. Если в приоритете борьба с конденсатом, разверните вентилятор внутрь помещения;

Если в приоритете обогрев помещения, устанавливайте конвектор вентилятором к окну. В таком случае большой поток будет обогревать комнату, а маленький – обдувать стекло. Если в приоритете борьба с конденсатом, разверните вентилятор внутрь помещения;

• встроенный в пол конвектор нельзя делить шторами. Размещение занавесок зависит от задач, поставленных перед батареей. Если нужно обогревать комнату, то схема «окно-конвектор-шторы», если требуется обдув стекла от конденсата – «окно-шторы-конвектор». Решить обе задачи одновременно можно используя короткие занавески, заканчивающиеся минимум за 10 см над полом.

Расчет основных параметров: чертеж и рекомендации

Ранее говорилось, что установка газовой печи в гараже с автомобилем запрещена, но пользуется популярностью, среди большинства владельцев, пытающихся сэкономить на материалах. Существует много аналогов данной печи, в частности — металлическая буржуйка на основе газовых баллонов.

Перед созданием печи необходимо начертить в плане, какими должны быть параметры материалов. Они зависят об непосредственных объемов газового баллона. Обязательно нужно рассчитать длину дымохода, длину патрубка исходя из высоты печи.

Дымоотвод по классике делают из трубы диаметром 160 мм с толщиной стенок 4 мм, он должен быть съемным для легкого доступа к системе дымоотвода и его чистке. Дымоход обычно располагают вертикально, но некоторые усовершенствовали печь и стали изготавливать дымоотвод, который имеет несколько перпендикулярных креплений.

Зигзагообразный дымоход устанавливается с целью длительного сохранения тепла и обеспечения необходимой тяги.

Имея 50-литровый баллон из-под сжиженного газа, габаритные размеры которого 300 мм в диаметре, 850 мм в высоту при 4 мм металлической стенки, можно приступать к созданию отопительного агрегата.

Огневую коробку и зольник оснащают запирающимися дверками. Материалы должны быть около 300 мм в диметре. С целью отделения золы и углей в процессе горения понадобятся колосниковые решетки. Они должны быть изготовлены из толстого огнеупорного материала.

К печке привариваются толстые ножки из уголков или любого другого прочного материала

Важно помнить, что готовая конструкция должна быть установлена на железные листы

Необходимые материалы и инструменты

В зависимости от выбранного типа конструкции набор необходимых материалов и инструментов может меняться.

В основном, сваривание печки из газовых баллонов возможно при наличии следующего ряда приспособлений:

• сварочный аппарат;
• угловая шлифовальная машина;
• защитная маска для сварки;
• перчатки;
• лист металла толщиной не менее 4 мм для создания зольника;
• 2 дверцы, вырезанные из стенки печи или приобретенные отдельно;
• фурнитура для дверцы — петли и ручки;
• рулетка;
• решетка из огнеупорного материала;
• металлические ножки в количестве 4 штук;
• патрубок.

Если печка на газу, то для ее создания могут понадобиться дополнительные материалы.

Подготовительные работы перед сборкой печи

Перед тем, как собрать печь из газовых баллонов нужно произвести подготовку материалов и дымохода. Для начала необходимо освободить баллон от газа полным откручиванием клапана. Перед тем как срезать болгаркой вентиль и начать рубить другие части баллона, его полностью нужно заполнить водой, чтобы он не взорвался.

В тот момент, когда баллон уже не шипит от содержимого, его можно немного нагреть. Для устранения неприятного запаха из баллона, рекомендуется залить чистящим средством и оставить на некоторое время. По окончании следует промыть баллон водой с содой.

По завершении крепления дымохода к полу необходимо прикрепить железный лист около 600х600 мм. Он также необходим для пожарной безопасности помещения.

Изготовление печи буржуйки из газового пропанового баллона своими руками

Взяв два более тонких и продолговатых баллона можно сделать уникальную печь длительного горения. Выбрав тип конструкции можно приступать к изготовлению печи.

После подготовки материалов при использовании угловой шлифовальной машины нужно вырезать дверцы в баллоне, а также дырку для крепления патрубка. Затем посредством сварочного аппарата привариваются ящик для золы, решетка из огнеупорного металла.

Кстати, при наличии времени и материалов можно изготовить решетку из металлических арматурин. По окончании установки “внутренностей печи” привариваются дверцы и устанавливаются ручки.

Окончательный этап сварки — монтаж дымохода к печи

Важно сделать так, чтоб патрубок был намертво приварен к печи, но сама конструкция была разбираемой. Это можно сделать посредством скрепления труб дымохода специфическими замками

Секреты популярности газового конвектора

Конвекторами, в работе которых используется газ, обустраивают жилые, производственные и коммерческие объекты. Особо востребованы они в частных домах, небольших мастерских, кафе, не подключенных к централизованным отопительным системам.

Нередко именно газовые конвекторы применяют в обогреве крупных транспортных средств: кемперов, фур, автобусов. Они удобней в эксплуатации, чем твердотопливные печки и обогреватели на солярке, экономнее электрических приборов.

Газовый конвектор в интерьере квартиры

Подключение прибора к централизованному газоснабжению

Конвектор с баллоном для хранения и потребления газа

Установка прибора на капитальную стену

Газовый конвектор в дачном домике

Улучшение условий в подъезде

Обогрев автомастерских и заправочных станций

Дымоход конвектора в автотранспортном средстве

Работа приборов конвективного типа базируется на естественном движении нагретого воздуха, проходящего через расположенную внутри камеру сгорания с теплообменником. Теплообменник разогревает газовая горелка, в которую газ поставляется через форсунку по шлангу или трубе.

Нагрев воздуха, затянутого внутрь газового конвектора, производит горелка, в форсунки которой газ поступает или из газовой трубы, или по шлангу из баллона

Практически все модели газовых конвекторов могут работать как на магистральном газе, так и на сжиженной горючей смеси пропана с бутаном. Подключать их можно и к сети газоснабжения, и к баллону или газгольдеру. Все зависит от технических условий обустраиваемого объекта.

Теплообменник газового конвектора

Вариант горелки газового прибора

Устройства управления газовым обогревателем

Блок системы управления агрегата

Требующийся для горения воздух в камеру сгорания газового устройства поступает по коаксиальной дымовой трубе. Если упрощенно представить коаксиальную конструкцию, то это две трубы разного сечения, одна из которых установлена внутрь другой. Благодаря особенностям устройства коаксиальная система выполняет два важных действия.

По зазору между трубами в камеру сгорания втягивается воздух, требующийся для стимуляции и поддержания процесса горения. Через центральную трубу немногочисленные, но крайне токсичные продукты переработки голубого топлива выводятся наружу, т.е. за пределы обогреваемого объекта.

Газовый конвективный прибор с закрытой камерой дороже открытого, но безопасней. Все его компоненты изолированы и никак не контактируют с воздухом в обогреваемом пространстве

Конвекционный газовый отопитель абсолютно никак не связан с воздушным пространством в помещении. Забор свежей порции воздуха производится с улицы, туда же отправляются дымовые газы, сажа и гарь, сопутствующие сжиганию газа. Во время работы газовый конвектор не выжигает кислород в обрабатываемом объекте и совершенно не угрожает пользователям отравлениями угарным газом.

Движение воздуха через газовые конвекторы бывает естественным и принудительным. В первом случае холодный поток самопроизвольно вытесняет из теплообменника теплый в помещение. Во втором – перемещение и смену охлажденной и нагретой воздушной массы ускоряет вентилятор, который нуждается в электропитании.

Для отвода продуктов переработки голубого топлива конвекторы оснащают дымоходами. Приборы с закрытой камерой оборудуют коаксиальными трубами

Подача голубого горючего в горелку производится через газовый клапан. Он дозирует поставку и выполняет функцию своеобразной климатической системы, поддерживающей требующийся хозяевам температурный фон в помещении. Энергозависимые приборы вдобавок снабжены автоматикой.

Автоматические системы защиты гарантируют безопасную эксплуатацию. Они прерывают поставку газа в камеру в случае колебаний давления в газовой сети или затухания пламени в горелке. На коаксиальные трубы газовых конвекторов устанавливают дефлекторы, которые исключают задувание форсунок порывистыми ветрами.

Наглядно с принципами работы и особенностями устройства газового конвекторного обогревателя ознакомит автор видео:

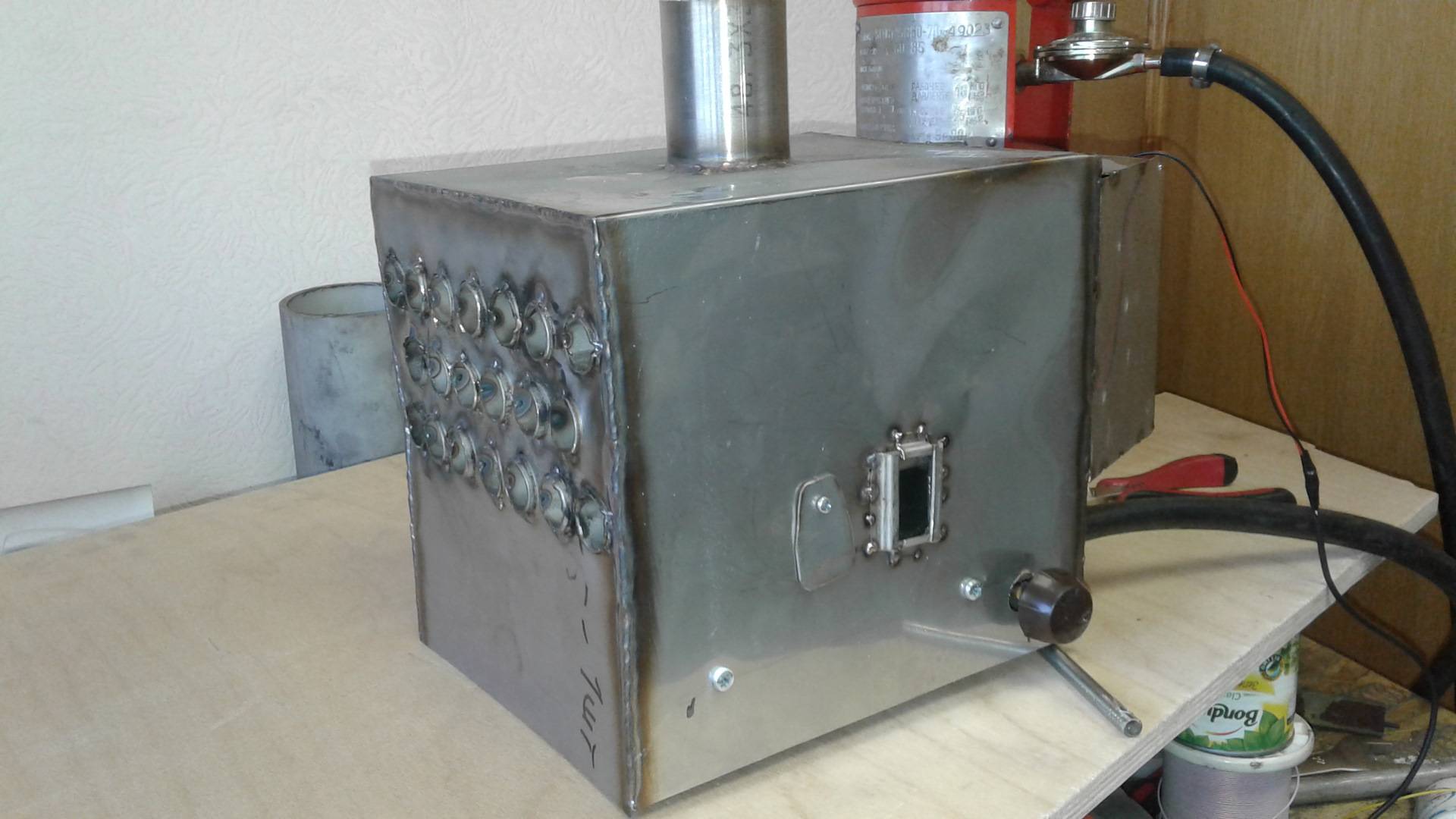

Народные умельцы разрабатывают и собирают уникальные модели газовых обогревателей, учитывая принцип их работы и особенности устройства. В их самоделках учтено основное правило – нужно просто обеспечить безопасный и эффективный нагрев газовой горелкой воздуха, проходящего через прибор.

Проверенные на деле модели самодельных газовых конвективных обогревателей мы обязательно рассмотрим, но сначала разберемся с правилами установки и подключения готового к употреблению оборудования, предложенного торговлей.

Монтажные работы

Инструкция по установке водяных обогревателей несложна и заключается в подсоединении к отопительному трубопроводу. Внутрипольные модели устанавливаются одновременно с устройством пола, настенные или плинтусные модели могут устанавливаться в любое время.

Процесс установки включает в себя разводку электрокабелей, контуров подачи теплоносителя, устройство ниши для короба агрегата, который должен быть вровень с чистовым полом. Лучше доверить эту работу квалифицированным специалистам.

В зависимости от предназначения отопительный водяной конвектор может выполнять 2 функции:

• обогревать помещение – прибор устанавливается в стороне от оконных проемов;
• создавать воздушный заслон холодному воздуху в оконной зоне – обогреватель напротив окна на расстоянии от 20 до 30 см.

Безупречное отопление достигается соблюдением обязательных условий при установке:

1. Подвод/отвод теплоносителей выполняется из жестких или гибких соединений и запорных кранов (в комплекте).

1. Конвекторная ниша должна иметь такую глубину, чтобы декоративная крышка прибора была на одном уровне с готовым полом .
2. Допустимые зазоры на ширину и высоту конвектора от 10 до 15 мм.
3. Регулировочными болтами конвектор водяного отопления выравнивается по горизонтали и закрепляется.
4. Зазоры изолируются и уплотняются специальным материалом.
5. После монтажа чистового пола подключить подводки (электрическая необходима при наличии встроенного вентилятора).
6. Оставшиеся щели уплотнить герметиком/ отделочным материалом, включить прибор и накрыть решеткой.

Установка настенных и плинтусных обогревателей не имеет стольких нюансов и заключается в подсоединении объекта к водопроводной сети, а это легко сделать своими руками.

Перед работой с настенным обогревателем нужно снять батарею, затем приступать непосредственно к монтажу.

1. Вместо радиаторных пробок навернуть на сгоны две муфты с аналогичным подводке диаметром – обычно 20 мм.
2. На кронштейнах зафиксировать конвектор и совместить его оси резьб с осями сгонов.
3. Подмотать резьбы на обогревателе, согнать на них муфты до упора и подтянуть контргайки.
4. Во избежание гидроудара, запуская стояк, открывать вентили медленно.

Особенности газовых теплопушек

Газовые обогреватели часто используются не только в промышленности, но и дома, например, для отопления домов или гаражей. Эти приборы уступают электрическим в мобильности, но они более экономичны. Кроме того, эти устройства имеют довольно высокую мощность, цена которых может достигать 140 кВт.

Нагреватели могут работать на природном или сжиженном газе, но им также необходимо подключение к электричеству, так как вентилятор, термостат и другие компоненты не работают без электричества.

Для работы газовых нагревателей могут использоваться различные виды природного газа:

• голубое топливо, проходящее по магистралям;
• бутан или пропан в специализированных баллонах.

Модели большой мощности могут быть подключены к газовой линии с помощью специального шланга для обеспечения непрерывной работы

Обратите внимание, что эти устройства обычно устанавливаются стационарно, так как их трудно перемещать

Для питания компактных мобильных установок используется бутилированное топливо. В некоторых случаях пистолет соединен шлангом с большим цилиндром, который находится в неподвижном состоянии. В других случаях небольшой газовый баллон является частью конструкции устройства.

Для портативных газовых приборов (самодельных или заводских) используются различные типы газовых баллонов

Многие современные модели газовых обогревателей оснащены дополнительными функциями, такими как защита от перегрева, автоматическое отключение прибора и контроль пламени.

Напоследок

Хотя газовый конвектор является не слишком популярным средством обогрева, все же с уверенностью можно сказать, что он оправдывает свою стоимость и затраченные на его установку силы. Такой прибор будет лучшим вариантом для загородного дома, куда вы приезжаете зимой на отдых. Нагреватель способен очень быстро прогреть воздух в помещении, он экономичнее, чем его электрический собрат, а также может питаться от газового баллона. Пожалуй, единственным существенным недостатком устройства является то, что оно обогревает лишь одно помещение, а не все комнаты, как это делает котел с системой отопления.

Источник

Как установить газовый конвектор

После того, как вы выбрали и купили нагреватель можно переходить к подготовке монтажа. Позаботьтесь о наличии следующих инструментов и материалов:

Инструменты необходимые для установки газового конвектора.

• дрель и набор сверл;
• труборез;
• набор гаечных ключей и разводной ключ;
• лопатка;
• перфоратор;
• отвертки;
• сантехнический и высокотемпературный силикон;
• дюбели и саморезы;
• газовый кран.

Когда все готово, нужно выбрать месторасположение конвектора. Для правильного подбора воспользуйтесь ГОСТом. Последний требует обязательного монтажа нагревателя под окном. Не поленитесь в процессе примерить прибор к выбранному месту, а также сделать после этого разметку. Следующий этап – подготовка помещения. Комната должна быть застелена, так как в процессе работы появится большой объем пыли.

Монтаж

Технические требования для монтажа газового конвектора.

Установка производится по следующему плану:

1. Определите отверстие для входа газовой трубы. Не забудьте оставить расстояние для подведения этой самой трубы и фитинга.
2. По диаметру вытяжной трубы нужно просверлить сквозное отверстие в стене с помощью перфоратора. Эта самый сложный этап, так как отверстие большое, поэтому работа затянется по времени (в зависимости от стены и перфоратора), а также появится очень много пыли.
3. Следующим шагом нужно просверлить отверстия для креплений самого нагревателя и забить в них дюбели.
4. Теперь подключаем к конвектору вытяжную трубу и делаем стык силиконом (способным выдерживать высокие температуры).
5. Сам нагреватель закрепляется саморезами на стене. Тут пригодится посторонняя помощь, так как вес устройства немалый.

Не забудьте заделать все дыры пеной, чтобы оттуда не поступал холодный воздух в комнату.

Подключение к газу

К данному этапу отнеситесь крайне серьезно. Если же сомневаетесь в своих навыках, то лучше доверить подключение специалистам.

Монтаж производите по следующей схеме:

В соответствии с ГОСТ трубу обязательно нужно проводить с улицы.

1. Если есть специальный отвод с резьбой на газовой трубе, то это облегчит жизнь. Вам необходимо просто накрутить газовый кран на трубу. Но если отвода нет, то его нужно обязательно сделать.
2. Далее подведите трубу к конвектору. Лучше использовать металлопластик. Соединение фитингов должно быть идеальным.
3. Во время прокладки трубы через каждый метр ее нужно закреплять на специальные клипсы. Для этого также нужно просверливать отверстия.
4. Для проверки соединений необходимо вызвать сотрудника газовой службы.

Не забывайте смазывать фитинги и трубу силиконом, чтобы обеспечить максимальную герметизацию системы.

Проверка работоспособности

Перед включением прибора, обязательно вызовите газовую службу для проверки соединений на утечку газа.

После окончания работ по монтажу необходимо сделать пробный запуск:

1. Первым делом откройте газовый кран, послушайте все стыки на возможные утечки (можно использовать мыльную воду или специальный прибор). Если утечки обнаружены, то закройте кран и займитесь их устранением.
2. После проверки всех стыков запустите конвектор. Во время запуска кнопку зажимайте на минуту, чтобы газ проник в камеру сгорания.
3. После того как горелка зажжется, отрегулируйте работу прибора.

Установка газового конвектора в деревянном доме не отличается от установки в любом другом здании. Пожароопасные элементы находятся внутри конвектора.

Нормы расположения газовых конвекторов

Установку газовых конвекторов производят внутри отапливаемых жилых, подсобных и производственных помещений. Их допускается эксплуатировать на складах, гаражах и прочих взрывоопасных объектах при соблюдении правил использования.

Число приборов рассчитывают, исходя из подлежащей обработке кубатуры помещения. Считается, что в среднем генерируемый прибором 1 кВт способен обеспечить теплом 20 м³. Конечно, для точного подбора маловато усредненных значений, к тому же на расчеты влияют климатические условия и реальные теплопотери здания, но о примерном числе требующихся конвекторов представление можно и так получить.

Крепление что самодельного, что заводского газового конвектора производится на капитальную стену. Располагать рекомендовано непосредственно под окном, но не в нише, затрудняющей движение воздушного потока. Необходимо установить прибор так, чтобы эксплуатации и обслуживанию ничего не мешало.

Галерея изображений
Фото из

Между нижней гранью газового конвектора и плоскостью пола должен оставаться зазор. Это расстояние необходимо для обеспечения свободного пути холодному воздуху, затягиваемому в теплообменник и для устранения контакта между горелкой и строительной конструкцией

Оптимальным местом для установки газового конвектора считается часть стены под оконным проемом. Однако поставить приборы допустимо и на глухих стенках

Справа/сзади/слева от корпуса конвектора необходимо оставить по 15 см минимум. Он должен обдуваться свободно потоком воздуха, чтобы охлаждаться в ходе работы

Для работы вентиляторов газового конвектора с закрытой камерой прибор требуется подключать к источнику питания. между ним и розеткой должно быть соблюдено расстояние не менее 50 см

Навешивание газового прибора на стену

Навешивание газового прибора на стену

Отступы от газового конвектора по бокам

Расстояние от конвектора до розетки

Большинством производителей газовых конвекционных приборов рекомендуют выдерживать следующие расстояния от строительных конструкций:

• От плоскости пола с возгораемым покрытием не менее 150 мм.
• От плоскости пола с покрытием, не склонным к горению, 100 мм.
• От подоконника или другой похожей конструкции, возвышающейся над конвектором, минимум 100 мм.
• От находящихся слева/справа/сзади конструкций и предметов по 150 мм.
• От фронтальной стенки газового конвектора до ближайшей преграды от 500 мм.

В обязательном порядке газовый конвектор следует снабдить коаксиальным дымоходом, выведенным на улицу через капитальную стену или через кровельную систему. Толщина пересекаемой дымоходом стены может быть 600… 800 мм.

Коаксиальную трубу, подключенную к газовому конвектору, снаружи рекомендовано оснащать дефлектором. Он исключит проникновение птиц, листвы, веток в устройство, предотвратит задувание порывистым ветром

При выходе через стену между коаксиальной трубой и поверхностью земли не может быть менее 300 мм. Если она выходит на высоте более 2000 мм от поверхности земли, следует предусматривать защиту от атмосферного негатива и несанкционированных проникновений.

Итоги

Конвекторное отопление – это очень хороший вариант для обогрева помещений. Конвекторы можно рекомендовать для установки, как в небольших квартирах, так и в больших загородных домах. Они имеют хорошую производительность и эффективность.

Самоделка — это слово обозначает, что изделие сделано своими руками, но иногда оно употребляется с каким-то пренебрежительным оттенком. А между тем это далеко не так. Самые дорогие в мире автомобили ручной сборки создаются по индивидуальным проектам. Как их называть? Самоделками? Все, что обеспечивает жизнь человечества, создано руками человека.

Тема этой статьи — самоделки для отопления дома, но ее цель не научить, а дать обзор тех вариантов самоделок, которые претворяют в жизнь талантливые люди. Конечно, самостоятельное изготовление требует наличия определенных знаний, опыта, инструмента и материалов для работы. Только в этом случае возможно изготовление качественного и безопасного прибора отопления не хуже, а во многих случаях даже лучше, чем котлы промышленного производства.

Чаще всего умельцы начинают создание отопительной системы с определения типа котла, создания чертежей и последующего сооружения котла. Работа эта непростая, поэтому без хороших знаний устройства и принципа действия выбранного типа котла, опыта, наличия нужного инструмента и материалов для его монтажа, выполнить ее трудно.

Газовые котлы трудно изготовить самостоятельно, т. к. это оборудование повышенной опасности и к нему предъявляются особые технические требования. Попытки сделать самодельный ограничены необходимостью получения сертификата качества и разрешительных документов надзорных инстанций. Пройти все требуемые проверки, на соответствие параметрам качества, проблематично. А вот ремонт конвектора своими руками допустим. Чаще всего прогорает центральная труба коаксиального выхода и ее можно и нужно заменить.

Котлы такого типа отличаются предельной простотой и невысокими требованиями по безопасности при монтаже. Электрический котел можно сравнить с обычными электроприборами, которые эксплуатируются в доме. Единственный недостаток — высокая и постоянно увеличивающаяся цена на электроэнергию. Но для гаража или дачи, если он будет включаться иногда, вполне подойдет.

Котлы, использующие жидкое топливо, тоже просты в изготовлении. Препятствием для изготовления может служить высокая цена форсунок.

Этот класс котлов, а они делятся на дровяные, пиролизные и пеллетные, наиболее популярен для самостоятельного изготовления. Дровяной котел отопления сделай сам — один из простейших и дешевых, но КПД его довольно низок. В интернете есть множество чертежей и практических советов по изготовлению котла такого типа. Работать дровяной котел может на любом виде твердого топлива.

Двухкамерные пиролизные котлы довольно дороги в изготовлении своими силами. Они имеют две камеры сгорания. В одной горит топливо при минимальном доступе кислорода. Т. е. происходит процесс пиролиза или сухой перегонки древесины. Газ, выделенный из древесины, сгорает во второй камере с выделение большого количества энергии. Умельцы научились изготовлять пиролизный котел из газового баллона своими руками, экономичный и прекрасно работающий. Легче всего изготовить котел из газового баллона емкостью 50 литров.

Часто хозяева квартир не желают выбрасывать старые батареи, когда приходит время заменить их на новые агрегаты, поскольку из них есть вариант изготовить дополнительный отопительный прибор своими руками. Это вполне осуществимо, если ознакомиться с необходимой информацией и знать о материалах пригодных для сборки. Обогреватель из старой батареи – хороший вариант, пригодный для дополнительного источника тепла.
