Отличия газового шланга от водопроводного
Для людей несведущих все шланги на одно лицо. И отличия между ними они видят разве что по толщине, длине и цвету. А между тем, когда подключают патрубок не по назначению, недалеко до аварии. И если газовый шланг на месте водопроводного просто даст протечку, которая максимум повлечёт за собой порчу отделки интерьера, то подобная ситуация с газовой магистралью однозначно приведёт к серьёзной аварии.
А все дело в материале для изготовления и самой конструкции шланга. Ведь даже патрубки для газа редко бывают универсальными. В большинстве случаев различия у рукавной продукции достаточно широки. А для использования всегда учитывается состав вещества и его агрегатное состояние.
Изначально все шланги разделяют на 2 вида. Для жидкостей и для газообразных веществ. Затем в ход идут температурные показатели и давление, под которым будет подаваться жидкость или газ. Но такая глубина знаний простому обывателю и не нужна
Для того, чтобы не запутаться и не наделать ошибок, достаточно обращать внимание на два показателя

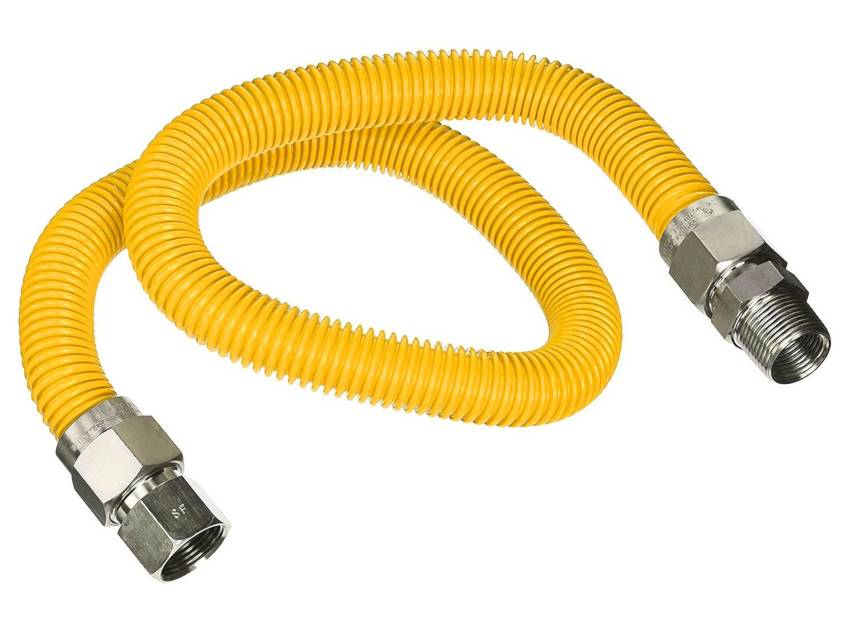

Гибкая газовая подводка Источник sovet-ingenera.com
Вся газовая продукция маркируется жёлтым цветом. Гибкий шланг для газовой плиты всегда будет отличаться от водопроводного, жёлтой нитью в оплётке по всей своей длине. Бывают редкие исключения, но тогда на продукцию обязательно навешивается жёлтая бирка или ставится заглушка такого же цвета. Синие или красные вплетения указывают на холодную или горячую воду.
Второй показатель более надёжен и даёт развёрнутую информацию. Это паспорт изделия. Но у продавца также можно попросить сертификат качества. Поскольку газовые шланги могут отличаться материалом и методом изготовления, а также характеристиками для эксплуатации, то не лишним будет узнать все эти сведения.
Если покупать рукавную продукцию не с рук, а у официального торговца, то он всегда выдаст документ, в котором чётко указано для какого из веществ данный шланг предназначен. А для газовых патрубков есть маленький нюанс. В комплекте к ним всегда присутствует специальная паронитовая прокладка, которая уплотняет соединение.
Комплект газового патрубка Источник vestnikao.ru
Правила безопасности
Многие пользователи совершенно не компетентны именно в этих вопросах, поэтому наш долг напомнить им постулаты безопасности:
- шланг должен постоянно быть доступен и находиться на виду — его нельзя закрывать посторонними предметами;
- кроме него к плите должен подводиться только провод для подсветки в духовом шкафу;
- на его поверхность нельзя наносить лакокрасочное покрытие;
- шланг в подключенном состоянии должен свободно провисать, а не быть в натянутом положении — это может послужить его разрыву;
- при покупке и установке этого изделия заранее высчитайте, на какое расстояние вы будете отодвигать плиту во время генеральной уборки или во время перестановки мебели на кухни, учитывая, что максимальная длина его не более 4,5 метра;
- не допускайте перегиба или скручивания изделия;
- шланг лучше заменить немного раньше предельного срока его эксплуатации, не дожидаясь, когда произойдет утечка газа с негативными последствиями.
При ремонте газопровода с применением сварки изделие необходимо отключить, а плиту отодвинуть на максимальное расстояние, закрыв ее заднюю часть куском прочной ткани для защиты от искр. Чем бережнее вы будете эксплуатировать шланг, тем большая безопасность будет соблюдена на вашей кухне. Подробно правила эксплуатации газовых плит изложены здесь. Для закрепления вышеизложенного посмотрите это видео:
Газовые шланги для газовых плит: какой лучше, главные правила выбора
Главное правило при выборе газового шланга – приобретать изделие в сертифицированном магазине. Если продавец не может предоставить сертификат качества и не дает никаких гарантий, покупать изделие в таком месте не стоит. Обычно в торговых точках предоставляется большой выбор размеров газовых шлангов для газовых плит
Важно предварительно выполнить все замеры и купить изделие нужной длины, потому как сращивать между собой два изделия не рекомендуется
Важно предварительно выполнить все замеры и купить изделие нужной длины
Чтобы снизить риск разрыва подводки, не рекомендуют выбирать такую длину, когда после установки шланг будет в постоянном натяжении, поскольку это может негативно сказаться на сроке эксплуатации изделия. Максимальная длина газового шланга для плиты в условиях квартиры не должна превышать 2-2,5 метра, хотя существуют различные варианты размеров, в том числе и 4, и 5 метров. Дополнительно нужно следить, чтобы изделие не только не натягивалось при установке, но и сильно не провисало. Только правильно подобранный по длине шланг гарантирует безопасность подключения и грамотную эксплуатацию.
Статья по теме:
Другим важным показателем считается диаметр сечения шланга. Здесь нужно знать, что минимальный размер, обеспечивающий нормальное поступление газа к прибору, составляет 1 см. При этом на концах изделия должны присутствовать две гайки либо один штуцер и одна гайка. Необходимо учитывать, что гайка отличается наличием внутренней резьбы, в то время как у штуцера резьба наружная. Диаметр сечения нужно подбирать в зависимости от размера выхода на газовом приборе. Для удобства установки существует штуцер-уголок, который упрощает процесс подключения.
Наиболее бюджетным видом шланга считается резинотканевое изделие. Следует учесть, что, выбрав такой вариант, требуется постоянно следить за его целостностью – при необходимости можно использовать мыльный раствор, который позволяет легко обнаружить протечку. При возникновении даже малейшего нарушения целостности изделие требуется заменить. К оптимальным вариантам сочетания цены и качества относят армированные шланги из ПВХ, которые отличаются еще и длительным сроком эксплуатации.
В любом случае наиболее надежным и безопасным считается сильфонный шлаг, который получил официальное одобрение государственных газовых служб на использование в бытовых условиях
При выборе этого вида изделия необходимо в обязательном порядке обратить внимание на тип и качество соединения
Главное правило при выборе газовых шлангов – приобретать изделия в сертифицированных магазинах
Очень важно во время покупки суметь отличить оригинальное изделие от китайской подделки, поэтому и рекомендуют выбирать товар в специализированных магазинах. Для того чтобы не приобрести подделку, шланг следует внимательно осмотреть на предмет брака, а также изучить прилагающийся к изделию паспорт
Следует также ознакомиться с диапазоном цен, чтобы не купить шланг с подозрительно низкой стоимостью. Самое важное – осмотреть изделие на предмет целостности.
Разновидности газовых шлангов
Резино-тканевый шланг для газового оборудования
Газовые подводки бывают сильфонные, армированные, из ткани и резины. Все они отличаются длительностью и условиями эксплуатации, техническими характеристиками. Выбор зависит от конкретной ситуации.
Резино-тканевый шланг
Бытовые часто изготавливаются из резины и ткани. Такой вид изделия дешевый и простой. Рукав мягкий, гибкий, но укреплен текстильной нитью. Используется приспособление при температуре от -10 до +50 градусов. В монтаже и применении шланг неприхотлив. Однако резина через некоторое время начинает затвердевать и растрескиваться, что чревато просачиванием газа.
Чтобы увеличить срок службы изделия, в состав резины вводятся эластичные компоненты. Достоинством гибких подводок для газа считается хорошая эластичность и непроводимость электричества. Они быстро монтируются, можно выбрать приспособления разного размера и диаметра.
Однако есть некоторые недостатки:
- неустойчивость к механическим влияниям;
- недостаточный уровень жесткости;
- небольшая защита от температурных перепадов.
Использовать резиновые шланги не рекомендуется, так как они подвержены естественному износу. Если изделие и подключают, то не к магистральной трубе, а к баллону. Менять его следует каждые 2 года. Специальных креплений на концах изделия нет, поэтому его просто надевают на выходной штуцер. Для закрепления используются металлические хомуты. Если крепления есть, при установке требуются паронитовые прокладки.
Шланг газовый резиновый армированный
Резиновый армированный шланг
Для изготовления шланга для газа часто применяется вулканизированная резина, укрепленная стальной оплеткой желтого цвета. Внутренний слой трубки состоит из полимеров. Он является проводником электричества, а также способен быстро разрушаться. Изделие такого типа обладает следующими достоинствами:
- небольшая цена;
- способность выдерживать температуру до 50 градусов;
- широкий диапазон диаметров: 12-25 мм и больше;
- легкость монтажа (на концах трубки присутствуют штуцеры и накидные гайки), простота эксплуатации.
Сильфонная подводка для газа

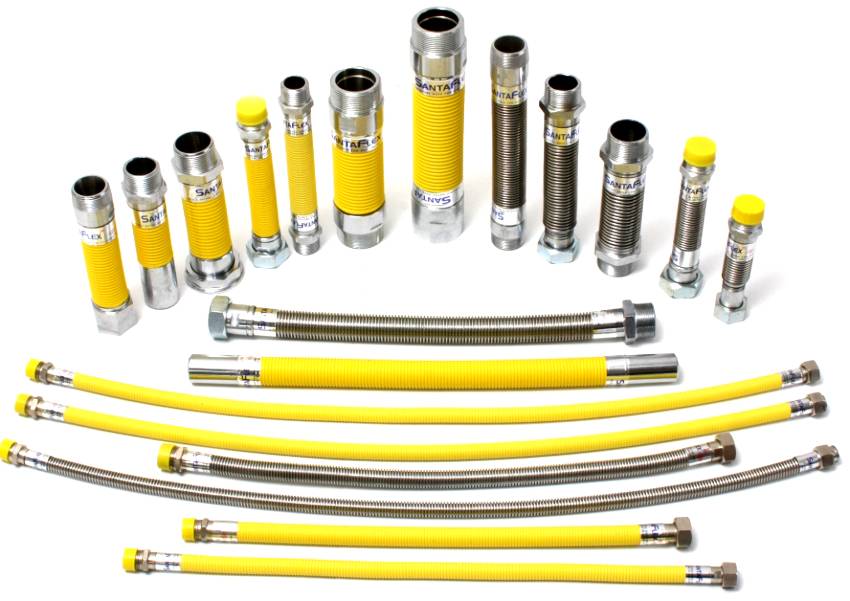

Сильфонные шланги из нержавейки считаются самыми надежными
Самым надежным считается сильфонный шланг для газа. Это гибкий металлический элемент, в составе которого присутствуют полимерные материалы, нержавейка. Рукав герметичный, способен выдерживать высокое давление, так как укреплен проволокой. Он обладает достаточным запасом прочности и жесткости.
На концах приспособления находятся соединительные штуцеры из стали и латуни. С их помощью шланг подключается к трубе. Изделия легко сгибаются, меняют размеры, при этом они сохраняют работоспособность, упругость и прочность. Даже при изгибе внутренний диаметр трубки не меняется. Линейное расширение и сжатие компенсируется за счет строения изделия.
Армированная часть защищена от пробоя электроимпульса и блуждающих токов. Диэлектрическая вставка монтируется еще на этапе производства. Изделие имеет такие технические характеристики:
- диаметр трубки: 12-25 мм и больше (под заказ);
- максимальное рабочее давление: 6 атм;
- длина: 30-200 см.
При монтаже требуется установка медных или алюминиевых прокладок.
Гофрированный газовый шланг

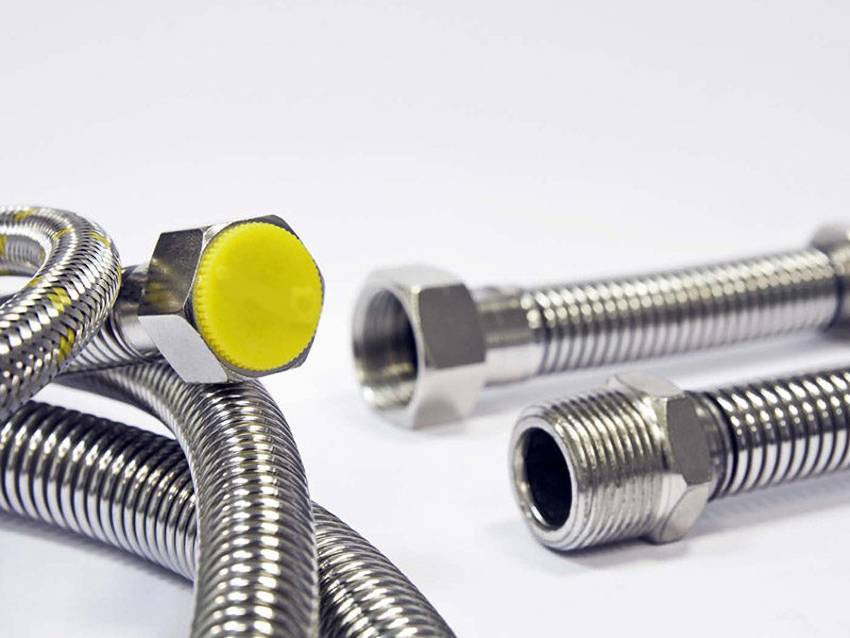

Гофрированный шланг из металла имеет широкий диапазон рабочих температур
Гофрированный шланг изготавливается из металла. Он легко меняет форму и длину. Первоначальные технические свойства не меняются даже при частом изменении формы или растягивании. Гофра может эксплуатироваться в широком температурном диапазоне: от -50 до +250 градусов.
Другие
Раньше для подключения бытовых приборов к газовой трубе часто использовался кислородный шланг. Он стоит дешево, прочный, хорошо справляется с большим давлением, даже если показатель достигает 20 атм. Сейчас такое изделие практически не применяется. Иногда он устанавливается временно.
Шланги из поливинилхлорида имеют такие достоинства:
- применение без диэлектрика (изделие не проводит электричество);
- возможность подключения к баллону или центральной магистрали;
- нормальная функциональность при высоком давлении (до 0,63 МПа);
- много вариантов длины (до 5 м);
- высокая прочность, устойчивость к растрескиванию;
- длительный срок эксплуатации: до 20 лет.
Основные правила подключения гибких подводных шлангов
После выбора изделия нужной длины с накидными гайками и штуцерами, соответствующими подключаемому оборудованию и трубам, монтируют подводные рукава, соблюдая следующие правила:
- Перед установкой изделие проверяет на наличие прокладок, качество оплетки и соединительных штуцеров.
- Шланг крепится в свободном висячем положении без натяжения, перекручивания и резких перегибов, радиус изгиба должен превышать диаметр не менее, чем в 5 – 6 раз.
- Крепление подводящего шланга производят вручную, наличие утечки проверяют через 30 минут сухой тряпкой. При протечках можно немного подкрутить накидные гайки и фитинги разводным ключом, избегая пережатия прокладок.
- Во избежание электрохимической коррозии желательно производить резьбовое соединение из одинаковых сплавов.
- После установки герметичность системы проверяется на наличие протечек не реже одного раза в полгода, о необходимости замены подводки с оплеткой говорит наличие на ее поверхности отслоившихся металлических волосков.
Рис.9 Установка сильфонной водяной подводки в кухонную раковину Мягкие металлические подводки сильфонного типа, которые используются для подключения бытового сантехнического оборудования, в отопительных системах и индивидуальных водопроводных магистралях, обладают высокими эксплуатационными характеристиками и большой стоимостью. Их рационально использовать в системах с повышенными требованиями к температурному режиму и давлению, для большинства бытовых целей более практично применять рукава с оплеткой из нержавейки. Facebook Twitter Мой мир Вконтакте Одноклассники
Разновидности
В быту используется всего три вида газовых рукавов:
- Резинотканевый.
- Резиновый армированный.
- Сильфонный.
Они производятся из различных материалов, обладают разными техническими свойствами и сроками службы. У каждого из трёх видов газовых рукавов есть как плюсы, так и минусы. Выбор зависит от места установки и конкретного случая.
Резиновый
Резиновые рукава, армированные текстильной нитью – самые мягкие среди всех разновидностей шлангов. Они экономичны, просты в установке и уходе. Широкий выбор шлангов этого вида представлен в строительных магазинах. Можно с лёгкостью подобрать рукав нужной длины и диаметра.
Фото 1. Резиновый мягкий газовый шланг черного цвета, отличается экономичностью, простотой в подключении.
Кроме того, этим шлангам недостаёт жёсткости и они чувствительны к перепадам температур. Такой вид рукавов рекомендуется заменять каждые два года, однако, на практике их используют намного дольше. Современные рукава с эластичными компонентами в составе могут служить до 5 лет.
Армированный
Гораздо чаще встречаются армированные резиновые шланги, которые похожи на рукава для подвода воды. Они оплетены стальными нитями снаружи. Внутри состоят из полимерного материала, хотя и называются резиновыми.
Фото 2. Два армированных шланга из полимерного материала, один покрыт сверху гофрированной сталью.
Находящийся внутри полимерный рукав разрушается так же, как и резиновый. К тому же сталь отлично проводит ток, поэтому необходимо использовать диэлектрические прокладки при монтаже. При эксплуатации трубок в оплётке из металла обязательно нужно перекрывать газовые краны, это продлит срок службы шлангов. Этот тип рукавов допустимо использовать при температуре до +50 градусов.
Читать также: Работа рубанком по дереву видео
Сильфонного типа из нержавеющей стали
Это единственный разрешённый к применению в быту тип шланга для газа. Он представляет собой гофрированную плотную оплётку, устойчивую к воздействию высоких и низких температур, повышенного давления и к механической нагрузке. Существует однослойный и многослойный сильфон.
Производится он как из металлических, так и из неметаллических материалов. Оболочка создаёт повышенную безопасность, она предотвращает повреждения от большинства видов воздействий.

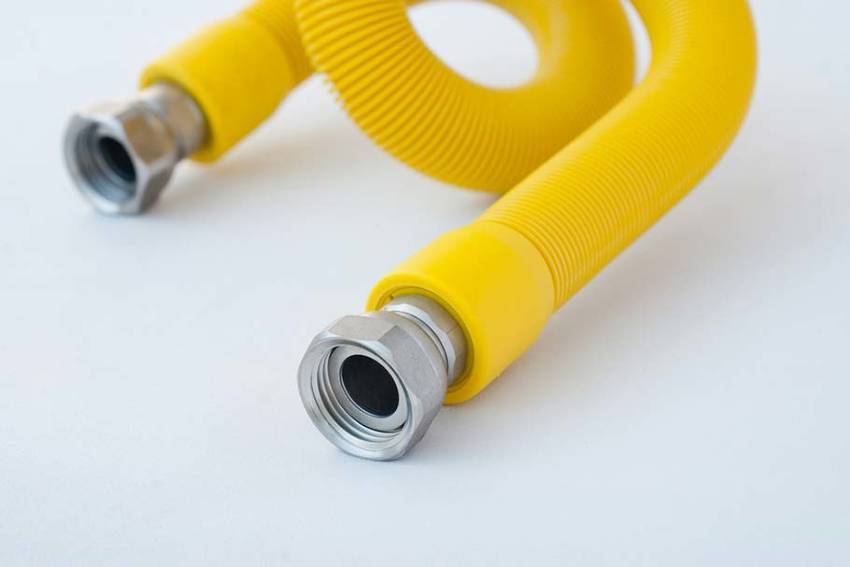

Фото 3. Сильфонный газовый рукав желтого цвета, выполнен из неметаллического материала, покрыт полимером.
Этот вид шлангов делается из нержавеющей стали. Продаются газовые рукава с изоляцией и без изоляции. Второй тип покрыт полимером, который не проводит электричество. Рекомендуется рукав с диаметром не менее 10 см для равномерной подачи газа. Сильфонные рукава на порядок лучше по качеству, чем остальные.
Справка! Наиболее надёжны образцы с полимерным покрытием, защищающим от воздействия окружающей среды. Эти газовые шланги служат до 30 лет, они безопаснее, но и дороже.
Преимущества сильфонных шлангов для газа:
Сильфонный газовый шланг: лучший для газовой плиты
Если спросить у специалиста, какой должен быть шланг для газовой плиты, скорее всего, он предложит приобрести для установки именно сильфонный вариант. Именно этот тип шланга считается наиболее надежным для подключения варочной поверхности к центральному газоснабжению. Помимо газовых плит, он применяется для подсоединения колонок и газовых котлов, используемых для индивидуального отопления. Сильфон – это упругая гофрированная оболочка, защищающая внутренний слой от механических и других типов повреждений.
Большой спрос на сильфонные шланги обусловлен высокими техническими характеристиками и надежностью устройств. Изделия легко переносят высокое давление, которое создается газовым потоком в трубе. Удобство подключения обеспечивается двумя штуцерами, предназначенными для подсоединения к газовой трубе и непосредственно к прибору. Все составляющие шланга производятся из высококлассной нержавеющей стали, что гарантирует максимальный срок эксплуатации.
Сильфонный газовый шланг считается наиболее надежным для подключения варочной поверхности к центральному газоснабжению
Цена на газовый шланг для газовой плиты этого типа значительно выше стоимости других вариантов изделия, но продолжительность эксплуатации как минимум на 10 лет больше, чем срок службы остальных устройств. Так, минимальное время, на протяжении которого можно спокойно использовать сильфонный шланг, – 25 лет, хотя некоторые фирмы дают 30 лет гарантии. На конечную цену обычно влияют производитель и размер изделия.
О том, сколько стоит газовый шланг для газовой плиты (в зависимости от характеристик), можно узнать из данной таблицы:
| Диаметр разъема, дюйм | Длина, м | Цена, рубли |
| 1/2 | 0,4 | от 250 |
| 0,8 | от 290 | |
| 1 | от 320 | |
| 1,5 | от 400 | |
| 3 | от 780 | |
| 4 | от 950 | |
| 5 | от 1150 | |
| 3/4 | 0,6 | от 350 |
| 1 | от 450 | |
| 2 | от 700 | |
| 2,5 | от 900 | |
| 3 | от 1050 |
Основные преимущества и недостатки использования сильфонных шлангов
Простые модели сильфонного шланга представлены в виде гофрированных изделий, которые отличаются наличием круглого сечения. Если выбрать более дорогой вариант, то дополнительно для защиты будет присутствовать металлический рукав или полимерное покрытие. Модернизированный вариант сильфонного шланга имеет встроенный термозащитный клапан, который при критическом повышении температуры самостоятельно перекрывает поступление газа. Конечно, такая опция будет влиять и на то, сколько стоит рукав, но убытки, которые можно получить в случае утечки газа, будут значительно выше. Другие преимущества сильфонных шлангов:
- легко гнутся и растягиваются;
- выдерживают нагрузку до 6 атм.;
- эксплуатируются в большом температурном диапазоне от -50 до +200 °С;
- изготавливаются из качественных материалов, соответствующих всем нормам ГОСТа;
- соответствуют техническим требованиям бытовой эксплуатации;
- максимально возможный срок службы – до 30 лет со дня монтажа;
- выдерживают влияние электрического тока до 1,5 кВт;
- большой выбор длины шлангов для подключения газовой плиты – от 0,4 до 5 м;
- совместимость с большинством видов газового оборудования и различной фурнитурой;
- наличие покрытия, которое защищает основу шланга от воздействия различных бытовых химических средств, применяемых для уборки и дезинфекции кухни.
Простые модели сильфонного шланга представлены в виде гофрированных изделий
Дополнительную безопасность шлангу обеспечивает электроизоляционный полимерный слой, защищающий не только от механического воздействия, но и от высокочастотных токов, которые создаются некоторыми бытовыми приборами, например, микроволновой печью. В связи с прочностью шланга производители гарантируют целостность подсоединения даже при условии природных аномалий, таких как землетрясение, когда нарушается устойчивость здания.
К относительным минусам можно отнести только цену, которая в несколько раз превышает стоимость аналогичных изделий из других групп. Однако присутствие большого количества положительных характеристик, к которым относится и значительный срок эксплуатации, перекрывают этот недостаток.
Основные виды поломок газовых плит способы устранения
Газовая плита – сложный и опасный вид бытовой техники, и к любым неисправностям нужно отнестись с повышенным вниманием. Распространенными видами поломок газовых плит являются следующие случаи:
- Не горит конфорка, мало давление газа – устранение под силу только газовой службе
- Засорились каналы горелки – прочистить вполне реально и самостоятельно
- Горелка неправильно установлена – переустановить горелку можно самостоятельно
- Произошла утечка газа – необходимо перекрыть газ и вызвать газовую службу
- Ослабились соединения в резьбе – необходимо выполнить прочистку и уплотнение резьбы
- Нет герметичности в кранах – необходимо разобрать краны и смазать их. При наличии соответствующих навыков это можно сделать и самостоятельно
- Окислились контакты – ремонт выполняется мастером путем прочистки контактов наждачной бумагой
- Поломка электромагнитного клапана
- Поломка электроподжига – необходима диагностика для выявления причины неисправности
- Повышенное давление газа – необходимо уменьшить давление газа самостоятельно или вызвать мастера
Не рекомендуется, не имея знаний и опыта, самостоятельно пытаться устранить неисправность, лучше доверить подобные виды ремонта профессиональному мастеру, во избежание более серьезных дальнейших поломок.
