Газовые шланги для газовых плит: разновидности, особенности выбора и тонкости подключения

Основные виды газовых плит

Сегодня рынок бытовой техники велик на ассортимент. Кухонные плиты имеют огромное количество разновидностей. Газовые плиты – не исключение. Несмотря на свою узкую специфику, они имеют следующие разновидности:

Газовые плиты с газовым духовым шкафом
Газовые плиты с электрическим духовым шкафом

Газовый духовой шкаф более экономичен, чем электрический. А функций и режимов у электрических духовок больше, чем у газовых:

Верхний и нижний гриль
Режимы нагрева пищи
Режимы размораживания
Режимы готовки на пару
Режим конвекции
Режим очистки духового шкафа

Подобное разнообразие режимов позволит сделать приготовление пищи на газовой плите не только экономным, но удобным и максимально функциональным.

Выбор дымохода для газового котла

Любой настенный газовый котел нуждается в дымоходе. В зависимости от модели это может быть или традиционная дымовая труба или небольшой горизонтальный дымоход, который можно вывести наружу прямо сквозь стену дома.

В двухконтурных котлах с открытой камерой сгорания, процесс горения происходит при помощи воздуха из помещения в котором установлен отопительный прибор. Обычно такие модели устанавливаются в специально оборудованных котельных. Для отвода продуктов сгорания они подключаются к традиционным дымоходам для газовых котлов из керамики или нержавеющей стали.

Настенные котлы с закрытой камерой сгорания (турбированные) в своей работе используют наружный воздух. Он подается внутрь устройства по одному из каналов коаксиального дымохода. Второй канал используется для вывода в атмосферу дымовых газов. Коаксиальный дымоход очень прост в установке и подключить к нему газовый котел можно своими руками.

С металлической оплеткой

Имеет оптимальное соотношение цены, качества и долговечности. Цена от 140 рублей за 60 см готового изделия. Шланг изготавливается из вулканизированной резины и армируется текстильной нитью. Внешняя часть представляет собой металлическую оплетку.

Один из самых распространенных вариантов, популярность которого связана со многими положительными качествами, в числе которых:

высокий уровень надежности;
простота монтажа;
более продолжительный срок эксплуатации по сравнению с резиновыми изделиями;
большой выбор длин и диаметров;
допустимая температура имеет широкий диапазон от -35 до + 50 градусов;
неприхотливость в эксплуатации.

Мнение эксперта Цугунов Антон Валерьевич Мастер-универсал, с 2003 года занимаюсь ремонтом и отделкой помещений, более 100 завершенных объектов. Ценю качество больше, чем количество!

Газовые службы часто рекомендуют менять старые шланги с металлической оплеткой из-за невозможности проверить состояние резины под оплеткой. Если нельзя подтвердить актуальность срока использования паспортом изделия, то рекомендую заменить подводку на сильфонную или на армированную из ПВХ.

Виды газовых шлангов

Шланги для газовой плиты выбирают трёх видов:

Резиновые армированные шланги.
Резиновые тканевые шланги.
Сильфонного типа металлические шланги.

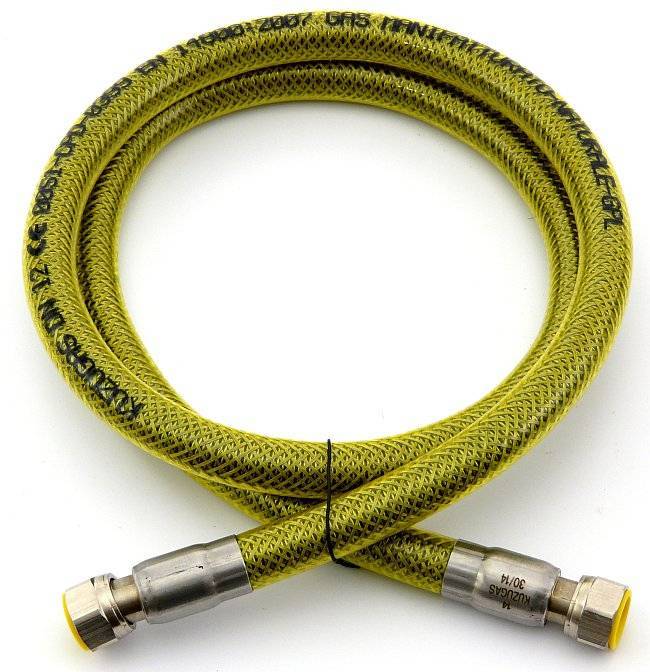

Резиновый армированный шланг

@stroy-podskazka.ru

Высоким спросом пользуются у населения резиновые армированные рукава. Они внешне напоминают шланги подвода ГВС, ХВС. Для отличия снаружи в оплётку вплетают стальные нити жёлтого цвета – это обозначает, что изделия служат для подачи газа.

Продукцию называют резиновыми, однако это не так. Изнутри рукав выполнен покрытием полимерными материалами. Что гарантирует высокую прочность, герметичность, исключение образования положительного заряда и статики.

Резиновый тканевый шланг

@TDBT.ru

Материал продукции рукавов из резины с армированием текстильной нитью удачное техническое решение. У населения продукт получил высокий спрос и репутацию. На рукаве сделано удобное неприхотливое к сроку службы, рабочей среде два соединения.

Шланг легко монтировать при замене. Его недорогая цена, свойства: гибкий, прочный, надёжный оставляет положительный отпечаток на покупку. Внешний вид привлекательный, выпускают разными цветовыми решениями.

На прилавке магазинов широкий выбор, в наличии варианты разной длины, диаметра, гаек. Главное превосходство изделий – резина прекрасный материал диэлектрик. Резиновый рукав подходит для подачи газа плитам от баллонов со сжиженным газом, магистральной трубы.

Сильфонный металлический шланг

@vestnikao.ru

Наилучшего качества сильфонного типа шланги к газовым бытовым плитам. Изделия выполняют из гибкой газопроводной нержавеющей стали с легирующими добавками. Внутренняя стенка обработана специальными составами. Материал при протекании природного и сжиженного газа не образует и не накапливает статический положительный заряд.

При производстве рукавов используют аустенит, сталь марки 12Х18Н10Т (не хуже по параметрам ГОСТ 4986). Оплётку на заводе делают проволочной либо листовой сталью марки 12Х18Н10Т – что не уступает ГОСТ 18143. Норма толщины стенки сертифицированного изделия – газового шланга на производстве делают не меньше 0,15 мм.

Многослойные сильфонные газовые шланги производят качественно, толщина стенки зависит от индивидуального слоя. Внутренний слой рукава сваривают, делают замкнутым, плотным для полной герметичности изделия. При покупке проверяют надёжность узла: соединение газового шланга и оплётки, штуцера и соединительной гайки.

Стандартные варианты крепления оплётки с присоединяемыми частями изделия – заводская качественная сварка, пайка. В техническом паспорте указывают метод монтажа герметичного узла, соединений рукава.

Сильфонная подводка для газа: что это такое, основные характеристики

Сильфонная гибкая подводка представляет собой металлический гофрированный рукав, для изготовления которого используется качественная нержавеющая сталь. Благодаря этой особенности шланг можно растягивать и увеличивать его длину. На концах устройства обычно присутствуют 2 гайки, которые применяются для подключения газового оборудования к трубе подачи топлива, или гайка и штуцер. При производстве штуцеров также используется нержавеющая сталь, которая не подвержена коррозии и появлению ржавчины.

Чтобы подключить гибкую подводку для газа сильфонного типа к оборудованию и непосредственно к газовой трубе, применяются накидные гайки. В обязательном порядке рекомендуют между входной трубой и изделием установить металлическую прокладку, изготовленную из меди или алюминия – иногда для этой цели используется специальный пластик.

На концах шланга имеются два штуцера, которые изготовлены из нержавеющей стали

Если выбирать шланг для газа сильфонного типа, изготовленный не европейскими, а, например, китайскими или турецкими производителями, то следует учесть, что вместо нержавеющей стали они используют углеродистую сталь, которая является более хрупкой и в большей степени подвержена деструкции. Поэтому при покупке подводки для газа рекомендуется отдавать предпочтение изделиям с такой маркировкой:

шлангу из нержавейки: AISI 316;
стальному штуцеру: AISI 304 или 303.

Специалисты советуют при выборе шланга в обязательном порядке проверить, чтобы и штуцер, и гофра были изготовлены из одного и того же материала. Это связано с тем, что каждый материал имеет определенную плотность и прочность. Если же между собой сварены разные виды металла, может возникнуть электрохимическая реакция, способная разрушить сварное соединение, что приведет к потере прочности устройства.

Не следует приобретать изделия, где штуцер прикрепляется к гофре с помощью клеевой смеси. Не стоит также покупать шланги, в которых штуцер припаян с применением олова или серебра. В таком случае изделия не будут служить долго, а также под сомнение можно поставить их прочность

Поэтому при покупке следует обращать внимание на то, что цена газового шланга не должна быть подозрительно низкой

Сильфонная подводка способна выдерживать давление до 6 атмосфер

Основные технические характеристики сильфонных шлангов для газа

Как и любое другое изделие, сильфонный газовый шланг отличается специфическими особенностями и параметрами, которые и выделяют его среди других вариантов. Среди основных характеристик стоит отметить следующие:

Изделия можно эксплуатировать в широком диапазоне перепадов температур – от -50 до + 250 °С, причем при любом показателе температуры в этих пределах шланг не теряет своих качеств.
Максимальное давление, на которое рассчитан рукав, – 6 атмосфер. Нужно учитывать, что по нормам максимальное давление, при котором газ может поступать в жилые помещения, составляет 0,03 атм. Из этого можно сделать вывод, что запас прочности изделия – 200%.
Благодаря гофрированной поверхности изделие можно удлинять в 2 раза относительно первоначального размера. Эту способность обеспечивает и использование качественного нержавеющего материала, который прошел предварительный отжиг.
Продолжительный период эксплуатации. Срок службы сильфонного газового шланга составляет 20-25 лет, хотя некоторые производители дают гарантию на 30 лет.

Полезный совет!Несмотря на то, что изделие можно растягивать, не рекомендуют выполнять его увеличение в 2 раза: чем больше растянут шланг, тем в большей степени снижается его жесткость. Поэтому максимальное растяжение, которое допустимо применять к изделию, – 50%.

Сильфонные шланги оснащены гофрированной оболочкой, защищающей внутренний рукав от повреждений

Очень важным моментом при выборе металлического газового шланга сильфонного типа является наличие сертификата качества, подтверждающего, что изделие предназначено для работы со взрывоопасными веществами. В паспорте обязательно должен указываться тот факт, что изделие прошло испытания и соответствует всем требованиям безопасности

Необходимо обратить внимание на сроки изготовления и период эксплуатации шланга

Тонкости эксплуатации

В процессе эксплуатации гибких газовых шлангов, как и всего газового оборудования, следует строго соблюдать правила техники безопасности. Газ является объектом повышенной опасности и требует безоговорочного исполнения ряда важных условий.

Помещение, где установлено газовое оборудование, должно быть оснащено вентиляционным отверстием, а форточка или окно должны свободно открываться. Данное требование обусловлено необходимостью притока кислорода, поддерживающего горение.
Сразу после установки или замены гибкого шланга необходимо проветрить кухню, убедиться в том, что регуляторы конфорок и духового шкафа находятся в выключенном положении, промазать все соединения раствором хозяйственного мыла и лишь после этого открыть кран подачи газа, расположенный на магистральной трубе.
В случае появления мыльных пузырей в месте резьбовых соединений следует немедленно перекрыть газовый кран и принять меры по повторной герметизации стыков. Если же пузыри не появились, то можно приступать к пробному запуску печи, не удаляя мыльный раствор со стыков. Это необходимо для того, чтобы проследить, как будут вести себя соединения под давлением.
Зажигать конфорки следует специальной пьезозажигалкой для газа либо спичками. Использование бензиновых моделей, а также не приспособленных для этого газовых зажигалок курильщиков – запрещено.
Перед розжигом духовки рекомендуется открыть дверцу шкафа и проветрить его в течение нескольких минут. Затем нужно скрутить бумажный жгутик, зажечь его от пламени спички и поджечь горелку.
После того как все конфорки и духовой шкаф будут включены, необходимо ещё раз проверить резьбовые соединения гибкого шланга на присутствие пузырей, при их отсутствии – удалить мыльный раствор с помощью влажной тряпки.
Горение голубого топлива должно протекать равномерно, без отрывистости и всполохов огня, которые могут повлечь за собой выделение угарного газа и деформацию конфорок

Пламя должно иметь голубовато-фиолетовый оттенок без красно-жёлтых проблесков, а высота его должна составлять не больше 2,5 см.
В процессе приготовления пищи важно следить за тем, чтобы пламя едва касалось дна кастрюли и не выходило за её пределы. Иначе при соприкосновении газа с холодной поверхностью дна происходит эффект «химического недожога», ведущий к риску образования СО2. В связи с этим высота пламени должна обязательно регулироваться.
Отапливать газовыми плитами помещения, доверять их использования лицам моложе 18 лет, а также оставлять их включенными без присмотра запрещено.
В случаях внезапного угасания пламени, появления запаха газа либо изменения цвета огня следует незамедлительно перекрыть магистральный кран и вызвать специалиста газовой службы.
По окончании приготовления пищи следует перекрыть краны подачи газа на печке, а затем и на главной трубе

Форточку через некоторое время можно также закрыть.
Периодически необходимо осматривать гибкие газовые шланги и стараться не пропускать сроков их замены. Мыть рукава рекомендуется не реже 1 раза в месяц, используя при этом слабый раствор хозяйственного мыла или соды.
Если газовая печь с электророзжигом начала пробивать током, то нужно немедленно прекратить её эксплуатацию и вызвать мастера.

В связи с этим высота пламени должна обязательно регулироваться.
Отапливать газовыми плитами помещения, доверять их использования лицам моложе 18 лет, а также оставлять их включенными без присмотра запрещено.
В случаях внезапного угасания пламени, появления запаха газа либо изменения цвета огня следует незамедлительно перекрыть магистральный кран и вызвать специалиста газовой службы.
По окончании приготовления пищи следует перекрыть краны подачи газа на печке, а затем и на главной трубе. Форточку через некоторое время можно также закрыть.
Периодически необходимо осматривать гибкие газовые шланги и стараться не пропускать сроков их замены. Мыть рукава рекомендуется не реже 1 раза в месяц, используя при этом слабый раствор хозяйственного мыла или соды.
Если газовая печь с электророзжигом начала пробивать током, то нужно немедленно прекратить её эксплуатацию и вызвать мастера.

О том, как установить шланги для газовой плиты, смотрите в следующем видео.

Армированные шланги: полимер, резина, сталь

Полимерные материалы находятся внутри такого шланга. Следующий слой вулканизированная резина. Снаружи она оплетается нитями из стали. Для того, чтобы не спутать изделия в аналогичными шлангами для воды, в них вплетают желтую нить.

Армированные шланги довольно популярны, чему причинами являются:

простой монтаж и легкость в эксплуатации;
надежность и приличный срок годности;
разнообразие ассортимента — как по диаметру, так и по длине;
безопасное использование при температурах от -35° до +50°.

Отметим и существенный минус — неважный уровень электроизоляции, виновницей которого является металлическая оплетка. Потому при монтаже между плитой и подводкой обычно приходится вставлять диэлектрическую муфту. Есть и еще один недостаток — ненадежность внутреннего полимерного материала. По этой причине они стали «персоной нон грата» в некоторых странах Европы, в последнее время и у нас намечается такая же тенденция.

Срок службы подводки

Существует несколько видов изделий, каждое имеет свой срок эксплуатации. Это зависит от технических характеристик подводки, лучше если на неё при монтаже системы будет вешаться ярлык, на котором указываются даты ввода и окончания эксплуатации.

Срок службы газового шланга для вашей плиты зависит от типа выбранного шланга, его качества, прочности соединения всех элементов. Разные типы изделий имеют свой период эксплуатации. Для:

сильфонных (это современные детали, изготавливаются 3 видов: простые, металлические из нержавеющей стали, с покрытием ПВХ) – 15–30 лет, но оборудование исправно служит 20 лет, поэтому и подводка должна меняться вместе с ним;
резинотканевых изготовители рекомендуют использовать детали до трёх лет, после этого, если нет видимых дефектов на детали, её можно оставить ещё ненадолго;
армированных, за счёт использования высокопрочных материалов при изготовлении шлангов, срок службы вырос и составляет до 10 лет;
кислородных – до 5 лет, но на редко используемом оборудовании типа баллонов;
резиновых с металлическим рукавом – не более 10 лет.

Это приблизительный срок эксплуатации разных газовых шлангов для оборудования, установленного в квартирах. Срок эксплуатации подводов для плиты и всего оборудования зависит от многих факторов. К ним относятся:

условия эксплуатации системы, плохие значительно снижают время использования всех элементов;
правильный и качественный монтаж;
правильно выбранные характеристики шлангов, они не должны быть натянуты, а немного провисать;
качество самих изделий, выбирать стоит надёжного изготовителя и поставщика продукции.

Перечисленные сроки эксплуатации необходимо считать не от времени приобретения изделия, а со дня его установки.

Как правильно выбрать гибкую трубку на газу?

Газовый шланг безопаснее всего приобретать в специализированном магазине, где имеется сертификат соответствия государственного образца. Лучше всего остановить свой выбор на сильфонном типе рукава.

Важно! Остерегайтесь подделок ненадлежащего качества. На рынке высока вероятность покупки контрафактного товара. Это грозит тем, что рукав будет изготовлен из тонкой дешёвой резины, которая быстро выйдет из строя

Это грозит тем, что рукав будет изготовлен из тонкой дешёвой резины, которая быстро выйдет из строя

Большинство подделок сможет отличить от оригинала только профессионал

Это грозит тем, что рукав будет изготовлен из тонкой дешёвой резины, которая быстро выйдет из строя. Большинство подделок сможет отличить от оригинала только профессионал.

Для выявления подделки нужно внимательно изучить технические характеристики изделия, паспорт и сертификат соответствия. Не следует покупать товар по подозрительно заниженной цене.

Перед покупкой необходимо сделать замер, затем прибавить к длине 20%. Не следует приобретать газовый шланг с запасом. Стандартные размеры 1–2 м. В быту обычно используют диаметры 1/2 или 3/4 дюйма.

Рукав бывает с двумя типами креплений: с двумя накидными гайками с внутренней резьбой (мама-мама) или с гайкой на одном конце и штуцером на другой (мама-папа). Резьба подбирается в зависимости от выхода на приборе. Предпочтительнее остановить выбор на сварных конструкциях, а не на тех, где штуцер соединяется с гофрой клеем.

Установка

Надёжнее всего обратиться к профессионалу, который обеспечит корректное подключение и предоставит гарантию. Ведь каждый знает с детства, что с газом шутить опасно.

Неквалифицированное подключение к газопроводу может привести к несчастному случаю, последствия утечки бытового газа все видели в новостях.

Тем не менее современный газовый шланг позволяет самостоятельно подключить котёл к магистрали. Осуществить монтаж при соблюдении техники безопасности в состоянии любой взрослый человек.

В работе необходимо придерживаться следующих правил:

Длина подводки подбирается с учётом расстояния, на которое оборудование, вероятно, будет передвигаться.
Систему располагают в доступном для ревизии месте.
На приборе не должно быть других подключений.
Изделие нельзя окрашивать во избежание растрескивания материала.
Размеры газовых шлангов должны соответствовать нормативам ГОСТа.
Не перекручивать, не изгибать и не натягивать рукав.
Не паять и не сваривать соединение.
Производить замену шланга на новый в соответствии с рекомендацией производителя.

Подключение к газопроводу

Для монтажа газового шланга к стояку понадобится разводной ключ, отвёртка, уплотнитель, кисть и мыльный раствор.

Сначала необходимо подготовить помещение и перекрыть подачу газа в сети. Затем котёл устанавливают на место монтажа и тщательно выравнивают.

В каждой квартире есть газовый стояк, у которого имеются ответвления с кранами на концах, это называется отпуском.

На штуцер шланга накладывают уплотнитель и закручивают его в кран на отпуске. Если диаметры не совпадают, то нужен переходник, который также уплотняют. Рукав подсоединяется к котлу.

Затем систему тестируют на герметичность. Для этого с помощью кисти на места соединений наносится мыльный раствор и слегка откручивается вентиль. Если соединение негерметичное, то раствор начнёт пузыриться, в обратном случае ничего не произойдёт. При обнаружении утечки необходимо перекрыть газ и проверить намотку уплотнителя.

В последнюю очередь оборудование проверяется на работоспособность, подаётся газ.

Внимание! При наличии каких-либо сомнений лучшим решением будет обратиться к специалистам. Мастер подключит газ безопасно, надёжно и с соблюдением всех предписаний, а также даст гарантию на корректную работу системы в течение многих лет
