Газовая горелка из паяльной лампы своими руками: руководство по изготовлению и эксплуатации

Самая быстрая переделка паяльной лампы под газ пропан-бутан

Паяльной лампой пользуются далеко не все, очень уж много мороки. Куда проще и легче использовать компактную газовую горелку, которой можно паять, смолить или разогревать.

Тем не менее, у многих в гараже без дела валяются старые паяльные лампы, которые не нужны, и вроде бы жалко выкинуть. Так вот, совсем не составит труда переделать паяльную лампу под газ, а как именно, я расскажу в статье.

Что понадобится для переделки паяльной лампы

Во-первых, нам не обойтись без газового шланга длиной 5-10 метров. Во-вторых, нужны будут небольшие штуцера с хомутами, а также фум-лента для подмотки резьбы. Кроме того, необходим будет баллон с пропан-бутаном и обязательно с редуктором

Внимание!

Подключать паяльную лампу к газовому баллону без редуктора, ни в коем случае нельзя.

Из инструментов потребуется гаечный ключ, болгарка, а также сварочный аппарат. Сварочник нам потребуется для приваривания гайки к металлической трубке, которая будет служить в качестве переходника (от паяльной лампы к шлангу). Рассмотрим более подробно процесс переделки паяльной лампы под газ (пропан-бутан).

Как переделать паяльную лампу под газ

В первую очередь нужно будет разобрать паяльную лампу. Нам понадобится лишь верхняя её часть, без металлической ёмкости и насоса. Поэтому берём разводной ключ или прямо рукой, и выкручиваем из паяльной лампы верхнюю часть с соплом, предварительно сняв насос. Если лампа старая и уже успела заржаветь, то возможно потребуется воспользоваться какими-то растворителями ржавчины или ВД-40.

И ещё раз обращу ваше внимание на технику безопасности при выполнении подобных работ. И газ, и бензин — являются горючими веществами, поэтому курить при разборке паяльной лампы, категорически нельзя. То же самое касается и последующей переделки паяльной лампы под газ, нужно быть предельно осторожным

То же самое касается и последующей переделки паяльной лампы под газ, нужно быть предельно осторожным.

Теперь понадобится гайка и кусок трубки, которую необходимо будет к ней приварить при помощи сварки. Гайка по диаметру должна подходить к сифонной трубке паяльной лампы. Таким образом, можно быстро сделать переходник для подключения газового шланга. Если сварки под рукой нет, то можно воспользоваться резьбовым соединением, предварительно уплотнив его с помощью фум-ленты.

Подключение паяльной лампы к газу

На следующем этапе нам необходимо будет подключить паяльную лампу к газу. Для этого берём и накручиваем редуктор на баллон с газом. По технике безопасности, подключать потребители газа к баллону без редуктора — нельзя.

Для фиксации шланга к трубке паяльной лампы и к редуктору, лучше всего будет воспользоваться небольшими съёмными хомутами. Однако если хомутов нет, то можно использовать для этих целей и проволоку

При этом важно чтобы проволока не ломалась и была бы достаточно гибкой

На этом переделка паяльной лампы под газ завершена. Прежде чем проверить работу паяльной лампы от газа, обязательно сначала проверьте все соединения на герметичность.

Открыв баллон с газом, убедитесь в том, что из соединений не проступают мыльные пузыри, которые будут указывать на утечку газа.

Рекомендации

Чтобы изготовить горелку своими руками, можно обратиться к видео, которых много в интернете. Мастера подробно рассказывают, показывают, дают полезные советы и рекомендации.

В каждом деле можно столкнуться с различными неожиданностями, поэтому стоит внимательно просматривать их и обращать внимание, например:

для изготовления горелки использовать тугоплавкие металлы, потому что при горении может образоваться пламя более 1000о С.
использовать надежный кран, который перекрывает подачу газа.
особо обратить внимание на место подключения баллона.
для горелки подручными и неожиданными материалами могут быть насадки из: газовых горелок бытовой плиты или примуса, автомобильного насоса, пистолета строительного от монтажной пены и даже медицинские иглы. Они изготовлены из прочной стали и покрыты хромом, это придает им достаточную жесткость.
кран – это обычный сантехнический, а для соединения со всей конструкцией подойдут обычные сантехнические трубы с резьбой. В этом месте нет высоких температур.

В этом месте нет высоких температур.

Основные этапы

Сделать горелку или мини-горелку нетрудно по чертежам, как уже отмечалось, без самопроизвольного изменения параметров.

Корпус

Корпус, как правило, стальной. Для его изготовления подойдет латунный прут с шириной в 2 см. Из того же прута можно сделать рассекатель. Затем проделывается несколько отверстий, которые помогут сформировать циркуляцию кислорода в аппарате. Огонь, как известно, не существует без кислорода.

Таких отверстий должно быть 4: каждое около 1 мм в диаметре. Их проделывают в стержне рассекателя горелки. Дальнейший шаг – запрессование рассекателя в корпусе прибора. Внутренний фланец устанавливается с зазором в 0,5 см.

Эта щель впоследствии будет тормозить тот мощный поток газа, который подходит к запальнику.

Форсунка

Эта часть прибора обеспечивает подачу топлива из баллона наружу. Делают ее из металлического прута. В данный момент мастеру понадобится двухмиллиметровое сверло, чтобы в форсунке образовать глухое отверстие. А для перемычки потребуется четырехмиллиметровое сверло.

Затем на конец трубки приспосабливается шланг от редуктора, сделанный из тканевого или резинового специального материала. Закрепление же осуществляется хомутом путем применения обычной отвертки.

Сборка

Когда механизм точно закреплен верно, следует выставить в баллоне нужное давление, из него подать газ. Из шланга воздух после этого становится целиком вытесненным. Длина огня, если все детали расположены правильно, будет 40-50 мм.

Есть и другой изготовления и сборки горелки, в данном случае – миниатюрной. Это устройство удобно тем, что его легче сделать самому, и держать его в руках можно без страха обжечься.

То есть для тех, кто сомневается в своих силах относительно более сложного изготовления, и подходит этот вариант.

Что нужно для изготовления и сборки мини-горелки:

• старая, вышедшая из строя газовая горелка;
• тонкая медная трубка (10 мм);
• медная проволока;
• игла со шприца;
• болт No 8.

А выполняется все так.

1. Сначала подготавливается трубка для горелки (используется напильник).
2. Форсунка выполняется из медицинского шприца.
3. Трубка соединяется с проволокой.
4. Соединяются 2 куска медной трубки.
5. Вставляется регулировочный болт.
6. Тестируется регулировка устройства.
7. Выполняется штатив для горелки.
8. Осталось проверить работоспособность прибора.

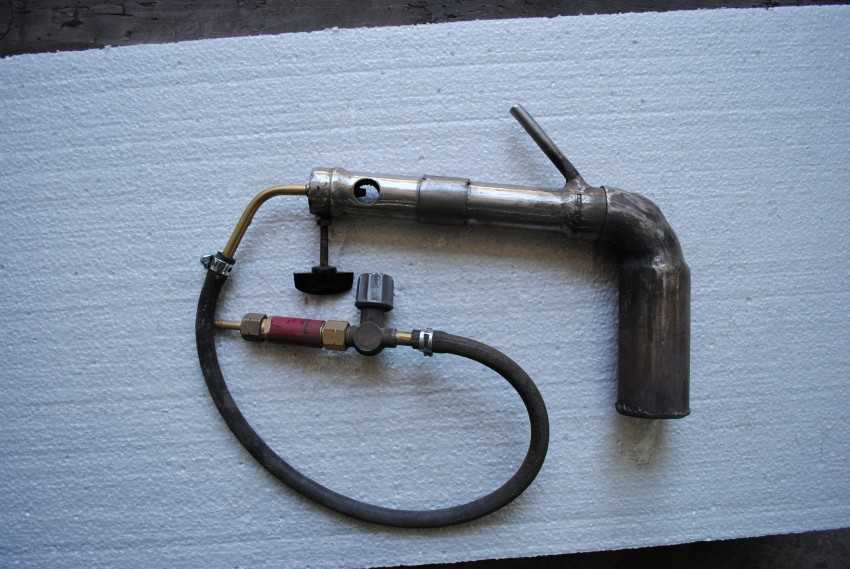

Из металлической трубы, из рукоятки от паяльной лампы и баллончика делают приборы на природном газе. Самодельный прибор подойдет для пайки меди, для ремонтных кровельных работ, для опаливания нужных деталей конструкций.

Рекомендации

Принцип работы устройства – вот что стоит понять перед изготовлением аппарата. Рассмотреть его можно на примере горелки для кровельных работ. Как работает горелка?

1. Устройство присоединяется к редукторам кислородного и пропанового баллонов системой подающих шлангов.
2. На баллоны ставятся редукторы, чтобы создать рабочее сварочное давление.
3. Собирается схема по газу и кислороду, проверяется плотность соединений, закрепляются узлы, после чего можно открывать газ вентилями.
4. Давление газа устанавливается до режимного значения, открывается вентиль.
5. По шлангам топливо поступает к пропановому прибору.
6. В инжекторе осуществляется процесс смешивания с образованием газовоздушной среды.
7. Из устройства выходит рабочее пламя с термопоказателем выше 2000 градусов.

Выполняя любые сварочные работы, следует средства индивидуальной защиты: перчатки и очки, специальную обувь. С пропановыми баллонами работать можно исключительно в хорошо проветренном помещении, а при минусовой температуре любые действия с горелкой исключены.

Чего делать категорически нельзя:

• работать рядом с открытым огнем;
• баллон держать в наклонном состоянии;
• располагать под солнцем сосуды;
• осуществлять работы без редуктора;
• проводить разогревание редуктора над открытым огнем.

Если четко ощущается запах газа, работы с горелкой следует прекратить, перекрыв вентиль на баллоне. Самодельные горелки, в зависимости от цели использования, могут быть разными: горелки с вентилем ВК-74, приборы, переделанные из ацетиленового газореза и газовые мини-горелки.

Каждое устройство самодельного изготовления соорудить и реально, и выгодно, и полезно. Только изначально нужно определиться с видом конструкции и его параметрами. Газовую горелку используют и в частном хозяйстве, в коммерческих целях.

В слесарном же деле горелкой раскаляют металлическую заготовку, которая в итоге выходит достаточно закаленной.

Как сделать газовую горелку, смотрите далее.

Конструкция паяльной лампы

Если у вас уже есть паяльная лампа, вы, скорее всего, знаете, как она устроена и по какому принципу работает. Но будет нелишним вкратце напомнить некоторые моменты, чтобы разборка не вызвала неожиданных трудностей.

Заодно определимся с терминологией, ведь домашние мастера зачастую называют детали по-народному, а инструкции даются более техническим языком.

Паяльная лампа с инжекторной горелкой, насосом, рукояткой для регулировки силы пламени, ручкой для держания и ванночкой для предварительного нагрева

Большинство паяльных ламп бытового назначения относятся к форсуночному, или иначе, инжекторному типу. У такой лампы имеется корпус, который одновременно служит резервуаром для жидкого топлива. Это самая большая часть аппарата.

На корпусе закреплена нагревательная ванночка и через штуцер прикручена верхняя часть – горелка. Горелка по размерам вторая после корпуса.

Ее основные элементы:

• испаритель, в котором в результате нагрева жидкое топливо преобразуется в газообразное;
• форсунка, направляющая струю газа к эжектору, на выходе из которого он загорается, образуя открытый факел пламени;
• регулировочный винт для усиления или уменьшения пламени.

Топливо из резервуара поступает в горелку по сифонной трубке. В резервуар также входит насос. Имеются и другие детали, но в состав обновленной горелки они не войдут, поэтому рассматривать их нет необходимости.

Внешне простой аппарат состоит из множества элементов, но для изготовления газовой горелки потребуется только верхняя часть и сифонная трубка

Мы показали фото и схему паяльной лампы, имеющей типовую конструкцию, но конкретно ваша модель может иметь незначительные отличия.

Чем заправляют паяльную лампу?

Схемы регуляторов температуры жала паяльника.

Лампу паяльную можно заправлять спиртом, керосином или бензином. Широкое применение в быту получила лампа паяльная бензиновая. Это средство для сгорания найти гораздо легче, и такой вид топлива экономически выгоден.

Что касается вида бензина, то здесь до сих пор ведется множество споров и рассуждений. Каждый специалист предпочитает свой вид, который подразделяются на низкооктановый и высокооктановый. Для непродолжительных работ можно воспользоваться специальным бензином для паяльной лампы. Они продаются в любых хозяйственных магазинах. Если вам во время ремонта предстоит длительная работа с лампой, то такая марка бензина повлечет за собой значительные финансовые затраты. Поэтому обыватели и частые пользователи бензиновой лампы применяют простой бензин для автомобиля. Главное, приобретать качественный и очищенный бензин без каких-либо примесей. Потому как малейший осадок в жидкости может повлечь за собой засорение трубки и форсунки в горелке, и тогда все устройство выйдет из рабочего состояния.

Для предотвращения таких проблем следует использовать низкооктановый бензин. Он практически не содержит примесей и больше подходит для работы с лампой паяльной

При этом октановое число не столь важно, оно никак не влияет на розжиг и температуру полученного пламени

Принцип работы горелки Бабингтона

Несколько слов об истории изобретения. Рассматриваемый способ сжигания тяжелых фракций жидкого топлива появился относительно недавно – в середине прошлого века. Если точнее, то изобретатель Роберт С. Бабингтон (R.S. Babington) запатентовал свою горелку на дизельном топливе в 1969 году. Однако, срок действия патента давно истек и теперь ее устройство доступно всем интересующимся.

Изобретение Бабингтона по принципу работы в корне отличается от традиционных масляных горелок, где смесь воздуха и топлива впрыскивается форсункой под давлением:

1. Отработка или дизель подается из бака насосом малой производительности.
2. Топливо капает на рабочую поверхность – сферическую или наклонную. По ней горючее стекает вниз, образуя тонкую пленку.
3. В центре указанной поверхности проделано отверстие малого диаметра (не более 0.3 мм), сквозь которое компрессор нагнетает сжатый воздух.
4. Горелка Бабингтона на отработанном масле работает по следующему принципу: поток сжатого воздуха, выходящего через малое отверстие под давлением, отрывает часть масляной пленки от поверхности.
5. В результате получаем струю топливовоздушной смеси, которая после розжига образует устойчивый факел пламени. Он направляется в топку печи или котла, нагревая стенки камеры либо водяную рубашку. Ниже на рисунке показана схема работы горелочного устройства:

Поскольку часть топлива течет мимо отверстия, организован сток обратно в бак

Здесь хорошо видно, что несгоревшие остатки отработанного масла стекают с полусферы в специальную емкость, а оттуда — обратно в главный бак. Из него топливо поступает на сжигание уже под небольшим давлением, причем предварительно подогревается для разжижения. Как видите, никаких фильтрующих элементов конструкцией не предусмотрено.

Подогрев отработанного масла или дизельного топлива перед сжиганием горелкой Бабингтона очень важен и вот почему:

1. Нагретая отработка разжижается и образует более тонкую пленку на рабочей поверхности, которая хорошо распыляется потоком воздуха. Это способствует более эффективному горению.
2. Чем мельче капельки жидкого топлива, взвешенные в струе, тем легче произвести розжиг котла или печи Бабингтона в ручном/автоматическом режиме.

В чем разница между газовой горелкой и паяльной лампой?

Газовые лампы работают на жидком топливе: бензине, керосине, спирте. Как следует из названия, топливом для газовой горелки будет сжиженный нефтяной газ, который представляет собой смесь пропана и бутана, содержащуюся в красных баллонах.

Изменение конструкции и переход на газ дает следующие преимущества:

• увеличивается удобство использования;
• большая безопасность;
• сфера применения расширяется;
• стоимость операции снижена.

При работе с паяльной лампой держите в руках не только фонарик, но и емкость с легковоспламеняющимся веществом. Вес 2-литрового фонаря с полным баком составляет примерно 4 кг. Высота и ширина соответственно больше 30 см и 20 см, при этих характеристиках маневренность ручного инструмента значительно снижается.В отличие от паяльной лампы, газовая горелка имеет компактные размеры, малый вес, хорошо лежит в руке и поэтому удобна для выполнения различных работ, требующих открытого контролируемого пламени

Для газовой горелки бак не нужен. Удалив большую часть паяльной лампы, вы получите компактный и легкий аппарат, который поможет вам выполнять различные виды работ даже в труднодоступных местах.

Однако не обязательно держать в руке емкость с бензином или керосином непосредственно возле открытого огня, так как благодаря длинному шлангу баллон с газом можно разместить на достаточном расстоянии от рабочего места.

При температуре окружающей среды выше -20 ° C газовая горелка не требует подготовки перед использованием. Просто откройте вентиль на газовом баллоне, отрегулируйте интенсивность пламени, и вы сможете готовить, сваривать, нагревать… Даже в 5-литровом баллоне подачи газа хватит на много часов непрерывной работы.

В отличие от газовой горелки, паяльная лампа требует предварительной подготовки независимо от внешних условий. В поддон необходимо налить бензин или керосин и поджечь, чтобы нагреть испаритель. Только при достаточном нагреве первая часть жидкого топлива, поступающего в испаритель, перейдет в газообразное состояние.

Расход жидкого топлива 0,6-0,8 литра в час. Учитывая, что в 2-литровую паяльную лампу можно заправить только объема бака, резерва топлива хватит максимум на 2 часа. Тогда вам придется снова взять емкость и долить топливо в бак, но сначала вам все равно придется подождать, пока лампа полностью остынет.

Помните, что открывать бак возле неохлаждаемой лампы нельзя, иначе произойдет контакт раскаленной горелки с парами бензина, что чревато возгоранием и взрывом. Только подождав, пока лампа остынет, можно будет залить топливо в бак и поддон и повторить всю подготовительную процедуру, включая нагрев и откачку воздуха, что займет около 10 минут.

Паяльная лампа при нормальной работе издает запах бензина, который не только неприятен, но и вреден. При работе с жидким топливом сажа и сажа быстрее забивают отверстия горелки и оседают на внешних поверхностях, оставляя пятна на руках и одежде.

Газ – самое чистое топливо, поэтому чистку газовой горелки нужно реже. В принципе, запаха газа при использовании горелки быть не должно, а его появление свидетельствует о неисправности устройства, требующей немедленного прерывания работы и устранения причин утечки.

Сфера применения после переделки

Горелки на газе используют в домашнем и сельском хозяйстве, при строительно-ремонтных работах, при ремонте транспортных средств и оборудования,

Кроме перечисленных направлений газовые приборы используют для следующих целей:

• установка термоусадочных трубок;
• расплавление припоя перед пайкой;
• отогрев металлических водопроводных труб;
• разогрев битума для ремонта кровли.

Кроме вышеперечисленного аппарат служит для удаления лакокрасочного покрытия путем обжига поверхности, для сварки материалов, температура плавления которых составляет около 1000 С. С его помощью прямо на стройплощадке можно приготовить или подогреть еду, вскипятить воду для чая.

Туристическая горелка своими руками

Перевел SaorY для mozgochiny.ru

Доброго дня, мозгочины! В этом руководстве я расскажу о создании простой и высокоэффективной туристической горелки из термостакана.

Данная горелка по существу является газогенератором, так как отработанные газы при сгорании твердого топлива подаются снова в топку, тем самым повышая КПД самоделки.

Корпус мозгоподелки выполнен из обычного металлического термостакана, который легко приобрести в туристическом магазине. Итак, приступаем!

Шаг 1: Принцип действия

Данная горелка-газогенератор состоит из двустенного мозгостакана, в наружной стенке которого снизу высверлены отверстия для подачи воздуха, а во внутренней стенке отверстия сделаны и снизу и сверху. Через нижние отверстия внутренней стенки поступает воздух и газ СО, который образуется при сгорании твердого топлива и через верхние отверстия возвращается в «топку» для полного сгорания.

Шаг 2: Внешняя стенка

На высоте 2см от дна стакана по окружности высверливаем отверстия. Я для начала сверлил отверстия 3мм сверлом, а потом рассверливал их до 9мм.

Всего у меня получилось 12 отверстий на равном расстоянии друг от друга.

При сверлении этих отверстий на внутренней стенке могут появиться вмятины от сверла, не переживайте, они помогут в следующем шаге.

Учимся паять газовой горелкой

Для осуществления паяльных работ лучше всего подойдет профессиональная газовая горелка. Для паяния деталей небольших размеров желательно использовать устройства, работающие на светильном газе или ацетилене.

Результаты, получаемые при работе горелок на светильном газе, более качественные. Также этот вид топлива более дешевый.

При спаивании деталей в небольших количествах желательно осуществлять предварительный прогрев деталей. Это сэкономит время и обеспечит однородный нагрев всех элементов узла. В результате получится избежать коробления и других дефектов.

Перед началом работы детали необходимо зафиксировать таким образом, чтобы во время пайки их не приходилось передвигать. Сделать это можно на верстаке или специальном приспособлении.

Перед самой пайкой в местах спая наносится слой флюса. Если необходимо во время работы добавить флюс, то горячий конец прутка припоя погружают в него.

При спаивании деталей из разных материалов пламя необходимо направлять на тот из них, который обладает более высокой теплопроводностью. Необходимо быть внимательным при работе с элементами разных размеров.

Важно, чтобы все компоненты были подогреты до одинаковой температуры. В связи с этим толстые детали необходимо прогревать дольше. Нельзя расплавлять припой в пламени инструмента

В таком случае он может стекать каплями. Расплавление осуществляется непосредственно при соприкосновении проволоки со спаиваемыми деталями

Нельзя расплавлять припой в пламени инструмента. В таком случае он может стекать каплями. Расплавление осуществляется непосредственно при соприкосновении проволоки со спаиваемыми деталями.

Припой будет затекать в более нагретые места спайки. Исходя из этого, пламя необходимо направлять перед припоем. Если он не затекает в шов, то это значит, что деталь не прогрелась до необходимой температуры.

Не следует прогревать места спая в течение слишком длительного времени, ибо это может привести к изменению состава припоя, то есть к его выгоранию, и уменьшению эффективности действия флюса.

Форсунка для газовой горелки

Данную задачу умельцы решают следующим способом:

1. В трубке-корпусе просверливают отверстие настолько малого диаметра, насколько возможно. Сегодня в продаже имеются сверла диаметром 0,2 – 0,3 мм и специальные патроны для них. В качестве примера можно привести продукцию марки Dremel.
2. Далее горелку зажимают в тисках с мягкими губками и осторожными ударами молотка для чеканки слегка деформируют ее так, чтобы отверстие сузилось до требуемого размера — 0,1 мм.

Регулятор подачи газа и форсунка/жиклер

Остается обработать форсунку мелкозернистой наждачкой, устраняя заусенцы и неровности. Это необходимо сделать для того, чтобы поток газа, а соответственно и факел, были ровными.

При первом запуске горелки необходимо посмотреть, удалось ли этого добиться, и если нет — провести зачистку более основательно.

Сфера применения после переделки

Горелки на газе используют в домашнем и сельском хозяйстве, при строительно-ремонтных работах, при ремонте транспортных средств и оборудования,

Кроме перечисленных направлений газовые приборы используют для следующих целей:

• установка термоусадочных трубок;
• расплавление припоя перед пайкой;
• отогрев металлических водопроводных труб;
• разогрев битума для ремонта кровли.

Кроме вышеперечисленного аппарат служит для удаления лакокрасочного покрытия путем обжига поверхности, для сварки материалов, температура плавления которых составляет около 1000 С. С его помощью прямо на стройплощадке можно приготовить или подогреть еду, вскипятить воду для чая.

Сфера применения и разновидности бензиновых горелок

Основная задача бензиновой горелки подготовить смесь из воздуха и паров бензина и подать ее на выходное сопло. Конкретные горелки конструкционно отличаются между собой по параметрам, зависящим от назначения: для турпоходов, для плавки металла или работ с кровельными материалами.

Горелка туристическая бензиновая может быть насосной/безнасосной, шланговой/бесшланговой. В насосные агрегаты топливная среда подается насосом, они менее безопасны и более функциональны, имеют меньше эксплуатационных сбоев, при этом стоят и весят больше. В безнасосных движение рабочей среды осуществляется по принципу естественной циркуляцией в процессе нагревания среды, эти конструкции легче по весу и намного дешевле первого варианта.

Шланговые устройства имеют два раздельных конструкционных элемента: бак и горелку, соединяемые между собой при помощи шлангов. Это безопасные устройства, благодаря хорошей визуальности схемы в них легко установить утечки или поломки. В бесшланговых конструкциях горелка встраивается в сосуд. Позитив в том, что такие устройства хорошо работают даже при отрицательных температурах внешнего воздуха.

Бензиновая горелка для пайки должна создавать высокотемпературный режим – 1300-1500 С.

Бензиновая горелка для современных кровельных материалов, пришла на смену битумным мастикам. Ее задача нагреть и «приклеить» еврорубероид к крыше. Затем с ее помощью проводят сушку, пайку и обжиг

Справедливости ради, надо отметить, что фаворитом этого процесса являются дизельные горелки, которые менее пожароопасные, но у БГ есть важное преимущество – возможность работы при низких температурах наружного воздуха

Бензиновая туристическая горелка

Бензиновая горелка для пайки своими руками: конструкция, материалы

Газовая горелка давно стала привычным инструментом домашнего мастера. Однако встречаются местности и ситуации, в которых газ недоступен. Зато под рукой всегда есть бензин. В этом случае выручает компактный и легкий в обращении прибор — горелка для пайки на бензине. Простота конструкции позволяет изготовить такое устройство своими руками.

Конструкция и достоинства

Прибор для пайки устроен весьма просто. ее основные составные части- это:

• емкость для бензина;
• насос для подачи воздуха;
• подводящие шланги;
• корпус с форсунками.

В корпусе размещаются:

• сопло;
• ограничитель;
• вентиль;
• регулятор воздуха;
• кольца для уплотнения.

Бензиновый прибор для пайки обладает такими достоинствами, как:

• малые размеры и масса;
• мобильность;
• стабильность горения;
• высокая температура пайки.

Устройство бензиновой горелки

Благодаря простоте конструкции и отсутствию дорогих и сложных деталей бензовоздушная горелка для пайки вполне доступная для самостоятельного изготовления.

Бензиновая горелка для пайки – самостоятельное изготовление

Бензиновая горелка для пайки, изготовленная своими руками, не требует дорогостоящих материалов или покупных комплектующих. В большинстве случаев бензовоздушная горелка успешно заменяет газовую. Особенно удобна она в дальних вылазках на природу на автомобиле или моторной лодке. Она позволит не только приготовить пищу или опалить дичь, но и провести оперативный ремонт небольших поломок прямо на месте. А по возвращении домой бензиновая горелка, сделанная своими руками, вновь займет свое место в мастерской, позволяя заниматься техническим или художественным творчеством. Для того чтобы сделать такое устройство, нужно владеть навыками слесарных и сварочных работ.

Самодельная бензиновая горелка

Необходимые материалы

Для изготовления самодельной бензиновой горелки потребуется:

• металлический корпус;
• рукоятка;
• соединительная втулка;
• крюк из толстой проволоки;
• упор;
• емкость для воздуха;
• груша от тонометра.

https://youtube.com/watch?v=CbsOckN44oQ

Пошаговый процесс изготовления

Ниже приводится последовательность операций по изготовлению бензовоздушной горелки:

• Корпус изготавливается на токарном или фрезерном станке, с одной стороны он должен быть открыт, с другой — закрывается заглушкой.
• В заглушке сверлится отверстие. Его диаметр должен превышать внешний диаметр сопла на доли миллиметра. Она должна входить плотно.
• Внутри корпуса размещают кольцо из мелкой проволочной сетки.
• Из листа металла вырезают ограничитель и втулку с крюком.
• Из плотного дерева делают рукоятку.
• Трубку пропускают через отверстие в корпусе так, чтобы конец ее стал соплом горелки.
• Конец трубки запаивают тугоплавким припоем.
• в припое сверлят отверстие 0,2 мм. Можно впаять в конец трубки готовый жиклер подходящего диаметра.

Сборка бензиновой горелки своими руками

Тугоплавкий припой можно изготовить и самому из мелко нарубленных кусков меди и цинка. Цинк берут от стакана для батареи, измельчают и заливают слабой соляной кислотой. Потом добавляют медь и буру. Полученную смесь прокаливают в тигле.

Профилактика от засорения

В ходе работы бензиновое устройство для пайки неминуемо засоряется. Это происходит, прежде всего, от использования некачественного бензина. На сопле образуется нагар, на стенках трубки могут откладываться загрязнения в виде налета. При засорении трубки и элементов регулировки воздушного потока воздух из компрессора поступает вниз, не смешиваясь с бензином в нужной пропорции.

Опытные мастера рекомендуют следующие способы предотвращения засорения:

• Применять качественное топливо.
• После каждого использования дождаться остывания сопла и протереть от нагара ветошью, намоченной в бензине.
• Раз в месяц стоит промыть детали горелки средством для очистки карбюратора. Он удалит отложения со стенок трубки.

Пайка самодельной бензиновой горелкой

Регулярный уход за бензиновым приспособлением для пайки позволит ей служить долго и без досадных отказов.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Горелка для ювелирных работ своими руками — Металлы, оборудование, инструкции

Среди самых полезных и функциональных приборов для домашней мастерской бензиновая горелка для пайки занимает одно из лидирующих мест.

Такой прибор способен качественно соединять всевозможные металлические конструкции с помощью технологии использования жидкого металла.

Устройство функционирует на основе бензовоздушной горючей смеси, которая образуется в горелке, и позволяет проводить дальнейшие работы по плавке.

Размещенный на ручке поворотный кран выполняет роль регулировщика направления и мощности пламени, что существенно упрощает процесс горения.

Сегодня плавку металлов проводят посредством двух разновидностей припоев:

1. Легкоплавкими.
2. Тугоплавкими.

Если при работе с легкоплавкими металлами используются практически все существующие виды паяльников, то в случае с тугоплавкими металлами приходится создавать максимальные температурные показатели.

Без применения горелки в таком случае просто не обойтись.

В настоящее время выделяют несколько разновидностей такого универсального приспособления, которые способны работать на основе разных топливных смесей, но при этом разогревать конструкцию до нужной температуры.

Среди самых распространённых и удобных горелок — модели для пайки и сварки, которые функционируют на газу или бензовоздушной смеси. Их можно приобрести в соответствующем магазине или попытаться создать самостоятельно.

Самодельная горелка: описание и характеристики устройства

Если говорить об устройстве горелки, то оно включает в себя следующие узлы и элементы:

1. Сама горелка.
2. Сопло.
3. Токопроводящий наконечник с электродной проволокой.
4. Сварочная дуга.
5. Сварочная ванночка.
6. Сварочный шов.
7. Основной металл.
8. Капли электродного металла.
9. Газовая защита.

Упрощенный вариант включает в себя бензиновый бачок или бачок для топлива, воздушный компрессор, бензиновые шланги и непосредственно саму горелку, которая, в свою очередь, состоит из отдельных деталей.

Модели, которые используются для пайки металлов, обладают следующими конструктивными элементами:

1. Корпусом.
2. Металлической втулкой с крючком.
3. Трубкой.
4. Кучкой.
5. Упором.
6. Наполнителем.
7. Регулирующим шариком (предназначается для изменения воздушного потока).
8. Резиновым уплотнительным кольцом.

Если вы собираетесь приобрести горелку для пайки и сварки, не забудьте обратить внимание на наличие бензостойких шлангов. В большинстве случаев они отсутствуют в базовом комплекте, поэтому возникает необходимость дополнительной покупки таких деталей

Устройство бензиновых и газовых горелок очень простое, поэтому вы сможете изготовить конструкцию в домашних условиях из подручных средств

Однако, несмотря на простоту сборки и отсутствие сложностей в конфигурации прибора, бензиновая горелка остаётся очень ценным инструментом, для которого характерны многие неоспоримые достоинства

Устройство бензиновых и газовых горелок очень простое, поэтому вы сможете изготовить конструкцию в домашних условиях из подручных средств. Однако, несмотря на простоту сборки и отсутствие сложностей в конфигурации прибора, бензиновая горелка остаётся очень ценным инструментом, для которого характерны многие неоспоримые достоинства.

1. Во-первых, подобное решение обладает небольшой массой и компактными габаритами, что делает его очень удобным для дальнейшей эксплуатации.
2. Во-вторых, создание бензовоздушной смеси позволяет создавать и удерживать высокий температурный режим, что необходимо для достижения максимального качества конечного результата.

Делаем бензиновую горелку своими руками

Приобрести новую горелку, работающую на газу или бензовоздушной смеси, может не каждый, что связано с относительной дороговизной аппарата. Да и купленная модель не всегда справляется с поставленными задачами, особенно если она уже была в употреблении. Это может объясняться наличием скрытых дефектов или поломок.

Чтобы не стать жертвой такого неразумного приобретения, многие мужчины отдают предпочтение самодельным решениям, которые отличаются особой доступностью и простотой в сборке. Как уже говорилось раньше, даже самый неопытный сварщик с лёгкостью осуществит монтаж такого прибора из подручных средств, избавив себя от больших затрат.

Если самодельная бензиновая горелка выполнена с учётом основных правил и рекомендаций, она должна давать огонь сразу после поднесения к ней зажжённой спички. При этом стабильное и устойчивое горение бензовоздушной смеси будет заметным ещё 3—7 минут.

Меры безопасности

• Горелка на маслах и других ГСП может быть опасна при неправильной установке и эксплуатации, чтобы избежать пожара, нужно соблюдать ряд мероприятий:
• полы и стены из горючих материалов обшивают металлом или асбестовыми листами;
• запас топлива хранят на безопасном расстоянии;
• потеки масла необходимо своевременно удалять;
• электрические элементы установки необходимо тщательно изолировать, чтобы избежать искрения в зоне распыления масла;
• горелку нужно располагать вне досягаемости воздушных потоков и сквозняков.

Горелку с открытым соплом нельзя оставлять без присмотра в работающем состоянии! Горелка Бабингтона, в отличие от паяльной лампы, переделанной для работы на отработке — надежный и долговечный агрегат, не требующий сложного обслуживания. Достаточно периодически очищать топливную систему, бак и отстойник, продувать воздуховод в холостом режиме, а также следить за исправностью компрессора и масляного насоса. Исправная горелка — надежный и экономичный агрегат с длительным сроком службы.
