Плюсы и минусы самодельной газовой пушки для обогрева гаража
Несмотря на сложность сборки, устройство тепловой пушки, работающей на газу, простое. Самодельная конструкция мало чем отличается от заводского агрегата. Правда, существуют пушки косвенного нагрева, где отсутствует прямой вылет пламени из сопла, а продукты сгорания отводятся на улицу через дымоход. Однако такие обогреватели сложные для самостоятельной сборки. Их не стоит рассматривать. Оптимально ознакомится с преимуществами и недостатками доступной по конструкции газовой пушки прямого нагрева.
Простой в изготовлении считается газовая пушка прямого нагрева
Плюсы:
- От сгорающего топлива поступает полный объем тепловой энергии. КПД газовой пушки достигает 100%.
- Обогреватель с самым маленьким соплом обладает минимальной мощностью 2 кВт. Самостоятельное изготовление позволяет добиться увеличение параметра до нужного значения. Расчет выполняют, исходя из того, какой объем воздуха надо прогреть за 1 час и до какой температуры. Например, если гараж с хорошей теплоизоляцией обладает объемом от 30 до 50 м3, за 1 час на 15 оС его прогреет пушка мощностью 3 кВт.
- Скорость прогрева гаража – одно из важных преимуществ, дающих возможность быстро приступить к работе внутри теплого помещения. Обеспечивает быстроту прогрева встроенный вентилятор.
- Перепады температур внутри гаража сопровождаются сыростью. Газовый прибор не чувствителен к плохим условиям. Быстрый розжиг возможен при любых внешних параметрах.
- Мобильность тепловой пушки позволяет ее использовать в любом месте гаража. Самым тяжелым элементом является газовый баллон, но и его одному человеку можно перекатить на другое место.
- Металлический корпус обогревателя устойчив к механическим повреждениям, что особо выгодно в условиях гаража.
Минусы:
- В отличие от модели заводского изготовления, самодельная тепловая пушка лишена многоуровневой защиты. Агрегат может не отключиться, если произойдут сбои работы.
- У пушки прямого нагрева пламя вылетает прямо из сопла. Во-первых, увеличивается пожароопасность. Гараж наполнен ГСМ, промасленной ветошью, резиной, другими легковоспламеняющимися материалами, которые при контакте с огнем приведут к пожару. Во-вторых, огонь сжигает кислород. При плохой вентиляции гаража человек получит отравление, возможно, даже удушье.
- Шум работающего обогревателя вызывает раздражение. Образуется он за счет работы вентилятора и горения газа.
- Недостатком является необходимость заправки баллона газом. При частом использовании пушки топливо быстро заканчивается. Надо баллон самостоятельно отвозить на станцию заправки.
Несмотря на многие отрицательные моменты, пушка самодельного исполнения поможет обогреть гараж, если нет другой альтернативы.
Агрегат #2 — тепловая пушка на дизтопливе
Там, где доступ к электричеству ограничен или невозможен, нередко используют обогреватели на дизельном топливе. Такую тепловую пушку изготовить самотоятельно несколько сложнее, чем электрическую модель. Понадобится сделать два корпуса и поработать сварочным аппаратом.
Как работает такая конструкция?
Нижняя часть дизельной тепловой пушки — это бак для топлива. Сверху размещают само устройство, в котором соединены камера сгорания и вентилятор. Топливо подается в камеру сгорания, а вентилятор нагнетает горячий воздух в помещение. Для транспортировки и розжига топлива понадобится соединительная трубка, топливный насос, фильтр и форсунка. К вентилятору крепится электродвигатель.
Камера сгорания монтируется в центре верхнего корпуса тепловой пушки. Она представляет собой металлический цилиндр, диаметр которого должен быть примерно в два раза меньше, чем диаметр корпуса. Продукты сгорания дизтоплива выводятся из камеры через вертикальную трубу. Для прогрева помещения площадью около 600 кв. м может понадобиться до 10 литров топлива.
Процесс сборки
Нижний корпус должен находиться на расстоянии не менее 15 см от верхней части. Чтобы бак для горючего не перегревался, его следует изготовить из материала с низкой теплопроводностью. Можно использовать и обычный металлический бак, который придется укрыть слоем теплоизоляционного материала.
На схеме наглядно представлено устройство тепловой пушки, работающей на дизельном топливе. Устройство следует закрепить на прочной устойчивой раме
Верхний корпус нужно выполнить из толстого металла, это может быть подходящий отрезок широкой стальной трубы. В корпусе необходимо закрепить:
- камеру сгорания с вертикальным отводом;
- топливный насос с форсункой;
- вентилятор с электродвигателем.
Затем устанавливают топливный насос, а из бака выводят металлическую трубу, через которую топливо подается сначала на топливный фильтр, а затем на форсунку в камере сгорания. С торцов верхний корпус закрывают защитными сетками. Об электропитании для вентилятора придется позаботиться отдельно. Если нет доступа к электрической сети, следует использовать аккумулятор.
При использовании дизельной тепловой пушки важно придерживаться правил техники безопасности. Даже на расстоянии метра от корпуса направленный поток горячего воздуха может достигать 300 градусов. Не рекомендуется использовать это устройство в закрытых помещениях, поскольку продукты сгорания дизельного топлива могут представлять опасность для здоровья людей
Не рекомендуется использовать это устройство в закрытых помещениях, поскольку продукты сгорания дизельного топлива могут представлять опасность для здоровья людей.
Помимо агрегата, работающего на дизельном топливе, для тепловых пушек применяют и другие виды жидких горючих материалов, например, отработанное машинное масло. Интересный вариант такого устройства на “отработке” представлен в следующем видеоматериале:
Гараж мечты строим с нуля часть 5 Тепловентилятор
Всех приветствую. Продолжаем строить бюджетный гараж мечты больших размеров. Материал на утепление закуплен, но вот погода пока не позволяет им заняться. Пока на улице холода решил заняться системой отопления. Гараж больших размеров 6*12 высота потолков в чистом виде 3.20. И вот встал вопрос как же отопить такое помещение. Основными источниками тепла будет теплый пол и радиаторы. Только вот пока он прогреется пройдет уже очень много времени. С радиаторами будет та же история. Решено было сделать тепловентилятор для быстрого прогрева воздуха по типу volkano.
Полный размер
Нашел два медных калорифера
Полный размер
Коллектора подключения изготовил из обычной профильной трубы 50*50 стенка 2
Полный размер
В верхней части расположился автоматический воздухоотводчик. А в нижней части 2 крана на 3/4.
С вентилятором дела обстояли гораздо интереснее. Изначально думал установить обычный бытовой вентилятор. Валялся без дела, вот думаю тут он мне и пригодится. Начал делать крепления под него.
Полный размер Полный размер
И вот наконец то тут моторчик зажужжал. Этот вентилятор продувает радиаторы метров на 10-12 Начал изготавливать под него диффузор.
Полный размер Полный размер
Ну и так как он будет стоять под потолком было бы неплохо иметь возможность регулировать направление потока воздуха. Самое простое решение сделать поворотные жалюзи.
Полный размер
Ну в принципе и все осталось только его покрасить что будет уже в теплое время года. А вот подключение и проверка надеюсь состоится на следующих выходных. Буду рад услышать вопросы, идеи по отоплению, или же конструктивную критику.
Полный размер Полный размер
Расчёт мощности прибора
Чтобы пушка была максимально эффективной в вашем помещении, нужно для начала вычислить минимальную мощность прибора по формуле.
Qт=V×∆T×K/860, где
- Qт — минимальная мощность отопительного прибора в КВт/час;
- V — объем обогреваемого помещения в м3;
- ∆T — разница между минимальной температурой на улице и требуемой температурой в помещении в оС;
- К — коэффициент теплопотерь: 3,0 — 4,0, если строение не теплоизолировано;
- 2,0–2,9, если присутствует малоэффективная теплоизоляция;
- 1,0–1,9 при теплоизоляции среднего уровня (стены толщиной в 2 кирпича, мало окон, простая кровля без проёмов);
- 0,6–0,9, если теплоизоляция хорошая (утеплены стены, есть контурное уплотнение дверей и окон, стеклопакеты).
Если ваше помещение не производственное (высота потолков не выше 3 м), можно воспользоваться данными из таблицы.
Таблица: зависимость необходимой мощности пушки от площади помещения
| Мощность тепловой пушки, КВт | Объём помещения в новом доме, м3 | Объём помещения в старом здании, м3 | Площадь современной теплицы с теплоизолированным стеклом, м2 | Площадь стеклянной теплицы без теплоизоляции, м2 |
| 5 | 70–150 | 60–110 | 35 | 18 |
| 10 | 150–300 | 130–220 | 70 | 37 |
| 20 | 320–600 | 240–440 | 140 | 74 |
| 30 | 650–1000 | 460–650 | 210 | 110 |
| 40 | 1050–1300 | 650–890 | 300 | 150 |
| 50 | 1350–1600 | 900–1100 | 370 | 180 |
| 60 | 1650–2000 | 1150–1350 | 440 | 220 |
| 75 | 2100–2500 | 1400–1650 | 550 | 280 |
| 100 | 2600–3300 | 1700–2200 | 740 | 370 |
| 125 | 3400–4100 | 2300–2700 | 920 | 460 |
Корпус обогревателя
Корпус может быть изготовлен из консервных банок. Отрежьте от металлического листа полосу 4х16 см и согните ее в квадрат 4х4 см. Затем можно приклеить сварной шов, и корпус готов. Убедитесь, что вентилятор помещается в корпус.
Вы можете купить сетку или склеить ее самостоятельно из проволочных деталей. Размеры должны зависеть от конкретного случая. Поместите сетку в корпус и приварите ее таким же образом.
Чтобы сохранить водонепроницаемость всего нагревательного элемента, необходимо обернуть вентилятор лентой, чтобы сохранить его водонепроницаемость. И с силой вдавите все в корпус.
Общие рекомендации по созданию устройств
В стремлении сэкономить статью расходов многие хозяева, выбирая среди вариантов обогревателей, не спешат приобретать готовые заводские модели.
Ведь имея желание и обладая соответствующими навыками обогревающее устройство всегда можно сконструировать собственными силами.
При выборе обогревателя для гаража, который можно сделать своими руками, многие руководствуются двумя параметрами:
- Обогревающее устройство должно легко активироваться, быстро прогревая помещение.
- Прибор должен иметь простую конструкцию, лишенную сложных деталей и элементов.
- Эксплуатация устройства должна осуществляться при минимальных финансовых затратах.
Оригинальный и при этом безопасный обогреватель можно сконструировать даже из подручных средств, используемых в хозяйстве
Немаловажное значение имеет и безопасность устройства. А потому независимо от способа отопления в гараже необходимо оборудовать систему вентиляции
Ведь уменьшение количества кислорода и скопление продуктов сгорания несет риск для жизни человека.

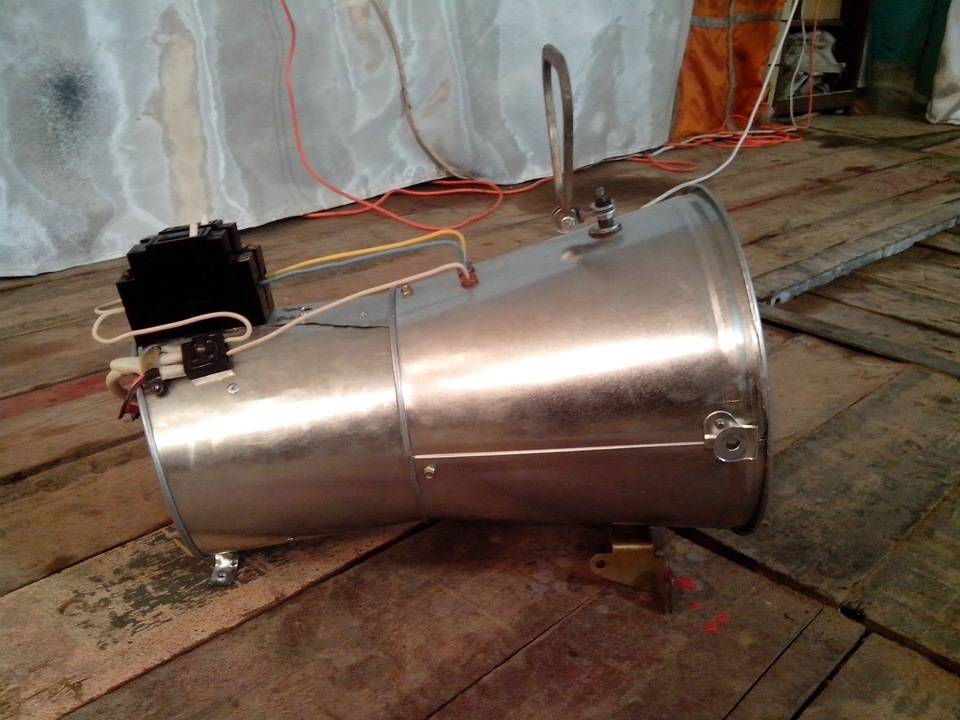

Фото тепловой пушки
Также рекомендуем просмотреть:
- Твердотопливные котлы
- Экран на батарею отопления
- Дымоходы для газовых котлов
- Двухконтурный газовый котел
- Воздух в системе отопления
- Нержавеющие дымоходы
- Газовые котлы для дома
- Печь-камин
- Циркуляционный насос
- Печь с водяным контуром
- Теплый пол своими руками
- Терморегулятор на батарею
- Отделка камина
- Давление в системе отопления
- Конвекторный обогреватель
- Газовое отопление в частном доме
- Обогреватель для квартиры
- Пиролизный котел
- Подключение радиаторов отопления
- Краска для батарей
- Инфракрасный теплый пол
- Инфракрасный обогреватель
- Дымоход для печи
- Водяной теплый пол
- ИБП для котлов
- Котельные в частном доме
- Мощность котла отопления
- Плинтусное отопление
- Чистка дымохода
- Отопление частного дома
- Электрокотел

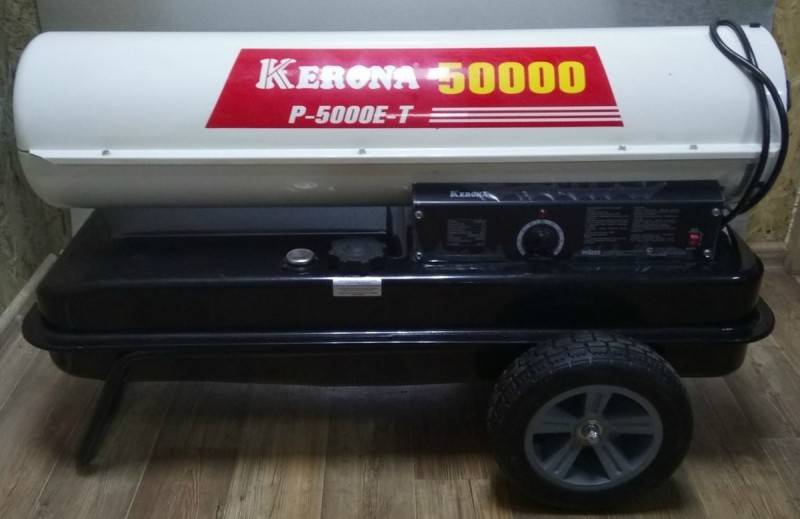

Как сделать тепловую пушку на дизтопливе
Дизельная тепловая пушка – более сложный вариант обогревателя, нежели электрическая. По способу действия выделяют следующие типы:
- Пушка обогреватель на дизтопливе с прямым нагревом воздуха. Применяется для обогрева небольших площадей.
- Пушка на дизельном топливе с непрямым обогревом воздушного пространства. Используется как дизельное отопление складских или производственных помещений.
К первому типу относят теплопушки с простым и эффективным принципом работы, но при этом они крайне опасны. Корпус состоит из двух частей: в одной горит дизельное топливо, в другой установлен вентилятор, который нагнетает горячий воздух через пламя. В связи с тем, что весь процесс происходит в открытом виде, то в отапливаемое помещение вместе с горячим потоком воздуха попадают продукты сгорания топлива. Поэтому используется чаще всего дизельная тепловая пушка для гаража.
Второй тип по конструкции сложнее и менее эффективен, но зато абсолютно пожаробезопасен и не вредит здоровью. Сделанная дизельная пушка своими руками используется как нагреватель теплообменника, который обогревает площадь помещения за счет отдачи тепла в воздух. К нему подводиться дымовой канал, через который выходят отработанные газы. В качестве топлива также используют бензин. Горелка на бензине обходится несколько дороже, ввиду того, что стоимость горючего выше, нежели дизтоплива. Бензиновая горелка своими руками изготавливается таким же методом, как и дизельная.
- Бак или емкость для горения топлива.
- Трубная конструкция для изготовления внешнего корпуса. Рекомендуется использовать огнестойкий металл.
- Трубы для камеры сгорания. Используем любой тугоплавкий материал.
- Топливная форсунка.
- Компрессор или насос.
Тепловая пушка дает огромное количество тепла
Этапы изготовления:
- В подготовленный заранее трубный корпус устройства вставляется вентилятор.
- Устанавливается бак для топлива рядом с корпусом пушки. С расстоянием между ними в два-три сантиметра. Для большей уверенности баку можно добавить слой теплоизоляции.
- Камеру сгорания, изготовленную из трубы в два раза меньше размера, устанавливают по внутрь корпуса.
- Теперь устанавливаем форсунку для топлива в камеру сгорания и соединяем их трубкой из металла.
- Насос соединяем с топливным баком и форсункой.
- Непосредственно перед камерой сгорания монтируем защитно-отражающий экран.
Теперь, проверив соединения и каждый составной элемент горелки на дизтопливе, можно приступать к эксплуатации тепловой пушки.
Основная суть статьи
- Обогреватели кустарного производства не изжили себя и в условиях насыщенности современного рынка отопительным оборудованием промышленного производства.
- Использование самодельных калориферов запрещено действующими Правилами пожарной безопасности, поэтому ответственность за последствия от их применения полностью ложится на потребителя.
- Электроотопитель из секционного чугунного радиатора на базе ТЭНа – агрегат долговечный, эффективный, но из-за повышенного потребления электроэнергии не экономичный. Однако, учитывая его относительную по сравнению с жидкотопливными устройствами безопасность, прибор изготавливается умельцами и применяется в быту достаточно часто.
- Электрический обогреватель из нихромовой спирали на керамической станине из кирпича – устройство, возможное к самостоятельному изготовлению за пару часов без наличия особых профессиональных навыков. Эффективность прибора при его компактности зависит от используемой спирали, не подразумевает экономичность агрегата, но сочетается со сравнительно невысокой степенью риска эксплуатации.
- Выбор обогревателя для самодельного изготовления должен основываться на удачном сочетании трёх характеристик — продуманная степень безопасности, необходимая эффективность и достаточная для сборки компетентность изготовителя.
Схема электрического камина с воздухонагревателем и двойным конвекционным контуром.
Усовершенствовать обычный электрокамин или сделать свой собственный эффективный камин на основе покупного Тогда можно использовать дополнительный кожух, создающий вторичный конвекционный контур. В обычном электрическом камине воздух сначала поднимается довольно теплым, но слабым потоком. Он быстро поднимается к потолку и нагревает пол, чердак или крышу соседей больше, чем ваши собственные апартаменты. Во-вторых, тепло от радиатора точно так же обогревает соседей на первом этаже, в подвале или цокольном этаже.
В конструкции, показанной справа, нисходящий поток инфракрасного излучения отражается от внешней оболочки и нагревает воздух внутри. Поток еще более усиливается за счет того, что теплый воздух во внутренней оболочке втягивает меньше теплого воздуха из внешней оболочки в сужение внешней оболочки. В результате воздух выходит из двухконтурного электрокамина широкой, умеренно нагретой струей, которая распространяется в стороны, а затем достигает потолка и эффективно обогревает помещение.
Технология намотки нагревательного элемента
Как известно, единственным доступным высокотемпературным изоляционным материалом с высокой теплопроводностью является слюда. Решить проблему крепления слюды к поверхности фюзеляжа мне «помог» обычный свинец паяльника. Поэтому мне оставалось только выбрать карандаш подходящего размера и удалить трубку с прорезью.
Чтобы не сдавливать тонкостенную трубку, я взял стальной стержень подходящего диаметра и закрыл им конец трубки, когда зажимал ее в патроне дрели.
Теперь можно смело наматывать спираль нагревательного элемента.
Думаю, вы уже догадались, что витки проволоки будут фиксировать фланец при намотке, когда вы вставите конец слюдяного фланца в раструб этой трубки. После намотки нагревательный элемент можно легко извлечь из трубки, перемещая его вдоль паза.
Это делает его похожим на нагревательный элемент ручной работы. Все подробности вы можете увидеть в прилагаемом видеоролике.
Несколько важных советов по сборке и эксплуатации
Правила для безопасной работы самодельной пушки практически не отличаются от эксплуатации других электроприборов: нужно избегать опрокидывания устройства и проникновения внутрь него влаги, не прикасаться к нагретому корпусу и не оставлять агрегат работать без присмотра.
Из важных особенностей – перед выключением нужно сначала остановить работу ТЭНа, дать несколько минут вентилятору поработать вхолостую и только затем вытягивать вилку из электросети.
Самодельные теплопушки без терморегуляторов не предназначены для длительной работы – они могут вызвать замыкание в сети или воспламениться от раскаленной спирали, кроме того, электроприборы сильно пересушивают воздух, поэтому помещение рекомендуется почаще проветривать
Советы по сборке самоделок:
- Корпус для любого вида электрической пушки лучше всего сделать из металла с толщиной стенок не менее 1 мм или асбестоцемента. Хотя можно купить и подходящую по размерам емкость из термопластмассы, но такой «кожух» может выделать неприятные запахи при нагреве, да и потребует строгого контроля над температурой спирали.
- Раздражающий шум от работы крыльчатки можно уменьшить, если использовать для конструкции сравнительно тихие автомобильные вентиляторы.
- Чтобы горячая поверхность корпуса не стала причиной пожара, его можно установить на раму из арматуры, подставку из асбестоцемента или нанести теплопоглощающее покрытие.
- Электропитание вентилятора и ТЭНа всегда осуществляется раздельно.
- Проследите за качеством изоляции всех проводов, выступающих за пределы корпуса пушки.
Заземление металлического корпуса прибора поможет избежать случайного поражения током.
И последний совет – если ваши познания в электрике на уровне новичка-любителя, то прежде чем подключать самодельный аппарат к сети, проконсультируйтесь с мастером, который профессиональным взглядом оценит работоспособность и безопасность вашего творения.
Изготовление газовой тепловой пушки своими руками
Прежде всего подчеркнем, что самостоятельно производить газовые тепловые пушки могут только мастера с большим опытом и соответствующей квалификацией.
Если вы уверены в своих силах, можете начать с выбора необходимых приспособлений и материалов.
Список инструментов и материалов
Для самостоятельного изготовления газовой тепловой пушки вам потребуются:
- металлический патрубок, по которому в систему будет подаваться топливо;
- болгарский;
- стальной лист;
- дрель со сверлами для металлообработки;
- металлические полосы (толщиной 2 мм);
- стальная трубка 8мм для теплообменника;
- арматура для подставки, на которой будет размещаться пистолет;
- вентилятор с минимальной мощностью 12 вольт.
Могут потребоваться и другие аксессуары, например, паяльник для труб.
Пошаговая инструкция по изготовлению устройства
В первую очередь следует разобраться с корпусом. Его можно получить из обычной трубы или из стального листа средней толщины. Металл необходимо разрезать, задав ему нужные параметры, а затем свернуть в трубку. Края фиксируются соединительным замком или обычными болтами.
Затем необходимо разрезать трубу болгаркой, которая предназначена для проведения газа в систему. Это необходимо для дальнейшего растягивания этого элемента путем приваривания к нему такой же детали того же диаметра.
Далее нужно немного расширить отверстие, через которое будет течь газ, доведя его до 5 мм.
Для увеличения теплоотдачи рекомендуется также удлинить корпус металлическим диском диаметром 8 см, закрепленным под горелкой. На нем следует просверлить восемь отверстий диаметром 1 см, благодаря которым обеспечивается легкий доступ воздуха.
Далее следует приступить к изготовлению хомута, с помощью которого будет фиксироваться теплообменник.
Затем можно приступать к изготовлению теплообменника. Для этого следует взять железную трубу диаметром 8 см, не имеющую слишком толстых стенок. Привариваем конец к стене, где также необходимо просверлить отверстие.
Через эту часть пропускается удлинитель горелки, а зажим на конце дополнительно прикручивается.
Также следует собрать все части горелки и установить переключатель вентилятора в корпус теплообменника.
В корпусе теплообменника необходимо с помощью болгарки проделать отверстие, к которому крепится отрезанная часть трубы 80 мм. Он будет служить для выпуска нагретого воздуха.
Далее можно переходить к установке вентилятора на втором конце теплообменника. Через эту часть нагретый воздух будет передаваться в холодное помещение. Также нужно продумать источник питания для вентилятора. Как правило, он подключен к сети, но можно использовать аккумулятор.
Завершающий этап изготовления самодельного пистолета – просверливание отверстий, необходимых для удобного розжига газа.
также важно продумать конструкцию, на которую будет установлен корпус газовой пушки. Можно взять уже готовую подходящую опору или использовать железную арматуру, из которой сделан каркас. Для точного контроля воздушного потока рекомендуется установить на тепловую пушку ограничитель
Можно использовать задвижку, расположенную между вентилятором или монтажными фланцами
Для точного контроля воздушного потока рекомендуется установить на тепловую пушку ограничитель. Можно использовать задвижку, расположенную между вентилятором или монтажными фланцами.
Как проводится тест
После сборки конструкции ее следует подсоединить к заранее подготовленному баллону с газом с помощью шланга.
Чтобы проверить собранную конструкцию, нужно протестировать:
- к отверстию розжига подносят зажженную зажигалку;
- клапан открыт для доступа к газу;
- сразу после появления огня зажигалку прячут;
- вентилятор включается на устройство.
При правильной сборке произойдет равномерное сгорание газовой горелки и немедленное выделение тепла. Аналогичный алгоритм действий следует применить при следующем включении устройства.
Приборы для локального обогрева
Самые простые модели самодельных обогревателей предназначены для локального обогрева. Их максимальная температура нагрева составляет около 40°C.
Большинство импровизированных обогревателей — это лучистые устройства, работающие по принципу инфракрасных обогревателей и электрообогревателей. Они подключаются к однофазной электросети с обычной бытовой цепью 220 В. Те, кто хочет сделать устройства самостоятельно, должны обладать знаниями в области электротехники и электромонтажа.
Построить обогреватель своими руками — задача для настоящих мастеров, знающих инструменты и основы электротехники.
При изготовлении обогревателя не используйте непригодные детали, устаревшее оборудование и неработающие устройства.
Сборка прибора — это увлекательный процесс, который иногда снимает большую нагрузку с семейного бюджета.
Не имея большого опыта, вы не можете рассчитывать на то, что ваш аппарат привлечет предвзятое отношение домочадцев. Но это самодельный прибор, который будет хорошо служить вам в вашем доме или гараже.
Вариант #1. Самодельная компактная термопленка
Основание печи состоит из двух стекол. Они представляют собой прямые прямоугольники размером 4х6 см.
Длина и ширина рабочей зоны нагревателя могут быть разными. Главное, чтобы площадь каждого стеклопакета составляла около 25 квадратных сантиметров.
Для изготовления такого самодельного обогревателя вам также понадобятся:
- медный двухжильный кабель;
- мультиметр;
- парафиновая свеча;
- деревянный брусок;
- плоскогубцы;
- герметик; эпоксидный клей;
- хлопчатобумажная салфетка;
- гигиенические палочки.
Перед началом работы на кабель необходимо установить вилку.
Нагревательный элемент представляет собой кусок фольги толщиной 0,1 мм, используемый домохозяйками для выпечки.
Сначала очистите стеклянные заготовки, удалив пыль и остатки грязи с помощью ткани, обезжирив и тщательно высушив. Охладите очищенные заготовки. Это необходимо для того, чтобы углерод лучше оседал на поверхности при следующем обжиге.
Зажгите свечу в подсвечнике
Затем по очереди возьмите щипцами уголок каждого стакана и осторожно переместите его на воск так, чтобы стакан покрылся сажей. Сажа должна быть равномерно распределена по всей поверхности стекла; обожженная часть служит проводником
Работу с воском следует периодически прерывать, чтобы дать нагретому стеклу немного остыть.
Основным преимуществом такого устройства является то, что значительная часть тепловой энергии отдается материалом, нагретым до определенной температуры, в виде инфракрасного излучения.
После того как изделия остынут, края зачищают. Это делается путем удаления 5 мм края по окружности с помощью санитарных стержней.
Равномерно нанесите клей на обожженную часть, которая будет служить проводящим элементом, и положите сверху подготовленный кусок фольги. Полоски служат в качестве зажимов для соединения проводов.
Общие сведения
Сложно найти более простое и удобное в эксплуатации устройство для обогрева различных помещений, чем тепловая пушка. Этот аппарат представляет собой конструкцию, состоящую из мощного ТЭНа и вентилятора, которые находятся в одном корпусе. Тепловая пушка может быстро прогревать воздух и так же быстро его распространять. Для обогрева маленького помещения потребуется несколько минут, да и обогрев большой комнаты не займет много времени.
Конструкция этого устройства довольно проста, потому теплопушка своими руками почти никогда не выходит из строя. Для работы аппарата можно выбрать разное топливо:
- природный газ;
- электричество;
- бензин;
- керосин;
- дизтопливо.
Для работы пушки вам понадобится топливо
Разновидности дизельных теплопушек
Пушки этого типа также называют жидкотопливными: в качестве горючего для них может употребляться как дизель, так и керосин либо солярка. Категорически запрещается применять для заправки подобных устройств бензин, спирт и другие легковоспламеняющиеся жидкости.
Дизельные тепловые пушки могут быть не только мобильными, но и стационарными. Подобные конструкции имеют выводную трубу, подсоединенную к дымоходу, через который удаляются отходы сгорания
К выбору горючего нужно подходить очень тщательно, поскольку использование низкокачественного или загрязненного топлива может засорить форсунку и/или фильтр, что потребует вмешательство ремонтников. Дизельные пушки отличаются высокой мощностью, высоким коэффициентом полезного действия, а также компактными размерами, благодаря чему подобные агрегаты достаточно мобильны.
Все агрегаты, функционирующие на экономичном дизтопливе, можно разделить на две разновидности: с прямым и косвенным нагревом.
В основу аппаратов с прямым нагревом положен элементарный принцип работы: внутри корпуса устроена горелка, через пламя которой проходит воздух, нагнетаемый вентилятором. В результате он нагревается, а затем вырывается наружу, отдавая тепло в окружающую среду.
Дизельную теплопушку с открытым нагревом нельзя применять для отопления жилых помещений, поскольку ее конструкция не предусматривает трубы для выхлопов. В результате отработанные вещества, включая угарный газ, попадают в комнату, что может привести к отравлению находящихся в ней людей
Подобные устройства отличаются высокой мощностью 200-250 кВт и практически 100-процентным КПД. Они недороги, легки в монтаже, однако имеют важный недостаток: в наружное пространство попадает не только согретый воздушный поток, но и продукты сгорания: сажа, дым, гарь.
Даже хорошая вентиляция не сможет полностью избавить воздух от неприятного запаха и мельчайших частиц,а при ее полном отсутствии находящиеся в помещении живые существа могут получить сильное отравление.
Устройство с непрямым обогревом намного сложнее. В подобных моделях воздух нагревается опосредованно, через специальную камеру – теплообменник, где и происходит отдача тепла воздушному потоку.
Дизельные теплопушки с косвенным нагревом имеют большую стоимость и меньший КПД по сравнению с аналогичными изделиями с прямым источником тепла. Однако они находят широкое применение благодаря лучшим показателям экологичности и безопасности
В таких агрегатах нагретые выхлопные газы вместе с теплом попадают в теплообменник, откуда они выводятся в дымовой канал, к которому подсоединяется специальная труба. При ее помощи продукты сгорания выводятся из замкнутого пространства наружу, обеспечивая в отапливаемом помещении свежий воздух.
Достоинства теплопушек непрямого нагрева
Особым вниманием потребителей, в первую очередь владельцев гаражей, пользуются теплопушки с непрямым нагревом. Модели дизельных тепловых пушек, имеющие большую мощность, могут обладать крупными габаритами. Их применяют для обогрева обширных помещений: складов, заводских цехов
Их применяют для обогрева обширных помещений: складов, заводских цехов
Модели дизельных тепловых пушек, имеющие большую мощность, могут обладать крупными габаритами. Их применяют для обогрева обширных помещений: складов, заводских цехов
К числу преимуществ подобных моделей относятся:
- Мобильность. Хотя габариты и вес подобных устройств несколько больше, нежели аналогов с открытым обогревом, они имеют все же достаточно компактный размер, что позволяет транспортировать их по помещению в пределах длины соединительного элемента и дымохода.
- Большая мощность. Хотя этот показатель выше у приборов с прямым обогревом, мощности непрямых дизельных пушек хватает, чтобы за короткое время обогреть большое пространство.
- Надежность. Подобные аппараты имеют продуманную конструкцию, что сводит до минимума риск возникновения пожара, а также повышает долговечность пушек.
- Во многих заводских моделях предусмотрена специальная система защиты, которая автоматически отключает пушку сразу же после того, как температура в помещении достигнет заданного показателя.
- В продукции, выпускающейся на фабрике, предусмотрены теплоизоляционные прокладки, препятствующие нагреванию корпуса, что снижает риск ожогов у пользователя.
- На некоторых моделях предусмотрены баки больших объемов, что позволяет пользоваться ими в течение долгого времени, не задумываясь о горючем.
Недостатком же подобных конструкций можно посчитать высокий уровень шума, особенно у агрегатов большой мощности.
