Укладка дренажной трубы своими руками: пошаговый инструктаж + разбор нюансов

Назначение дренажных труб

Повышенная влажность почвы негативно сказывается на строительных конструкциях, прежде всего фундаментах зданий. Под воздействием воды и колебаний температуры основание быстро разрушается, возникают трещины на цоколе и стенах. Затопление садового участка может стать причиной гибели растений, порчи сооружений хозяйственно-бытового назначения.

Чтобы снизить влияние паводков, осадков или грунтовых вод, владельцы участков проводят укладку дренажных труб своими руками. Своевременный водоотвод устраняет причину зимнего морозного пучения, в результате которого разрушаются фундаменты, отмостка и дорожки. В подвалах или погребах уменьшается влажность воздуха, исчезают пятна плесени. Стенки подземных сооружений в холодный период не промерзают.

Осушение болотистой почвы на приусадебном участке приводит к более раннему ее прогреву. Это благоприятно сказывается на росте растений, увеличивается урожай. Садоводами замечено, что вредителей культур и комаров становится меньше. Площадки, дорожки и другие элементы ландшафтного дизайна на сухом устойчивом грунте служат дольше.

Отвод воды помогает сохранить элементы благоустройства территории дома

Дренажные трубы широко применяются в промышленном и гражданском строительстве при осушении котлованов, прокладке автомобильных дорог, в мелиорации.

Технология установки дренажа вокруг участка: как правильно делать систему

Простейшая технология, описывающая, как правильно сделать дренаж участка дачного типа, подразумевает отказ от использования желобов.

Обратите внимание! Поверхностная система в этом случае выполняется нестандартным способом с минимальными затратами, поскольку нет необходимости закупать в магазинах готовые детали. В процессе работы используются подручные материалы. Простое устройство дренажа участка дачного типа

Простое устройство дренажа участка дачного типа

Технология создания поверхностного дренажа участка своими руками:

1. По периметру территории, которая нуждается в осушении, следует вырыть траншеи. Они должны располагаться с учетом наклона поверхности. Если участок горизонтальный, этот уклон нужно сформировать самостоятельно. Оптимальные параметры расчета ливневой канализации: ширина траншей должна составлять 40 см, глубина – 50 см. Минимальный угол наклона поверхности (в сторону вывода влаги с участка) равен 30°.
2. Систему траншей нужно соединить, после чего вывести в канаву или же в накопительный колодец. В этой зоне можно организовать искусственный водоем небольшого размера, например, декоративный пруд, поселить там растения, которые любят влагу.
3. Выполняется проверка системы на функциональность. Для этого в траншеи наливается вода и сверяется направление, в котором она течет.
4. Формируется насыпь на дне траншей. Для начала нужно организовать слой крупного щебня, после чего идет прослойка мелкого.

Для дренажной системы часто используются трубы с фильтром из геотекстиля

Защита фундамента дома: последовательность работ устройства ливневой канализации

Технология обустройства дренажной системы для защиты фундамента предполагает использование линейной конструкции:

1. В зонах, где осуществляется слив жидкости из водосточных труб, ведущих с крыш, выполняется монтаж дождеприемников. Для этих элементов нужно заранее выкопать ямы, которые на 10 см превышают показатели глубины и ширины воронки водоприемника. Решетку следует расположить на 3 мм ниже уровня почвы.
2. Воронка устанавливается на бетонную основу таким образом, чтобы осталось достаточно места для снятия решетки и чистки водоприемника в случае необходимости. Слишком высоко размещать данный элемент также не рекомендуется, иначе жидкость будет разбрызгиваться по сторонам и толку от дренажа не будет.
3. Водоприемники соединяются с желобами для транспортировки воды. Для этого нужно сделать отступ от фундаментной части дома на 1 м и выкопать траншею. Ее глубина подбирается с тем, чтобы можно было установить желоб, и сверху еще осталось 10 см запаса высоты. Такой же запас места должен быть и по ширине. Не забывайте об уклоне дренажной трубы в сторону колодца.

Пример устройства ливневой канализации

Полезный совет! В процессе установки желобов, которые также помещаются на бетонную подушку, рекомендуется использовать строительный уровень. Боковые части этих деталей для надежности можно зафиксировать с помощью бетона.

Далее выполняется установка решеток, а на последнем желобе системы должна быть торцевая заглушка. Поместите по угловым частям ливневой канализации пескоуловители и колодцы, после чего можно приступить к соединению всех элементов системы воедино. На стыках допускается использование битумной мастики, которая исключит протечки.

Система полностью готова, осталось лишь ее засыпать грунтом, но так, чтобы сохранился между поверхностью и решеткой разрыв в 3 мм.

Ливневая канализация открытого типа с желобами из бетона

Дополнительные советы по обустройству дренажа садового участка

Желоба, изготовленные из пластика, имеют облегченный вес и невысокую стоимость. Однако они подвержены деформационным изменениям под воздействием давления, оказываемого бетоном и грунтом. Чтобы исключить порчу материала, решетки для дренажа рекомендуется фиксировать «на берегу».

Система отвода воды с участка открытым дренажем нередко промерзает в зимнее время. Чтобы весной ливневая канализация могла без промедления выполнять свою работу, трубу нужно прикрепить к пескоулавливателю. Благодаря этому система не будет сильно замерзать.

Используя технологию, описанную ранее, вы можете выполнять дренаж по периметру пешеходных дорожек. Мощеные площадки и тропинки на участке также нуждаются в отводе лишней влаги, поскольку вода разрушающе действует на плитку и другие элементы (бордюры, клумбы).

Установка дренажных труб своими руками

Основные моменты монтажа дренажных труб

Перед тем, как поставить дренажную трубу необходимо решить несколько важных задач:

• Конфигурация системы дренажа. Для того чтобы подобрать расположение траншей под укладку труб, диаметр последних, протяженность всей системы необходимо знать характеристики почвы и ее структуру, уровень грунтовых вод, средний объем осадков, которые выпадают в данном регионе. Для этого можно заказать справку в отделении земельных ресурсов соответствующего региона. Чтобы произвести точные расчеты дренажной системы, полученные данные лучше передать профессиональным гидротехникам. Они смогут быстро составить проект. Самостоятельно это делать не рекомендуется, так как минимальная ошибка при проектировании может привести к тому, что потраченный материал не даст никакого эффекта.
• Выбор материала, из которого изготовлены дренажные трубы. Наиболее оптимальным вариантом для монтажа закрытой дренажной системы является укладка пластиковых перфорированных труб. Они отличаются легким весом, наличием перфорированных отверстий, долгим сроком службы, простотой укладки. В отличие от асбестоцементных труб, или моделей из керамики, пластиковые не боятся ударов, тогда как первые могут при укладке жать трещину. Главным же достоинством пластиковых перфорированных труб является их цена. Она гораздо ниже аналогичных моделей из асбестоцемента или керамики.

Служат пластиковые трубы более 50 лет даже в самых суровых условиях. Благодаря многослойной структуре внутренняя поверхность трубы способна самоочищаться, что предотвращает появление засоров. Перед укладкой трубу обматывают специальным фильтрационным материалом. В качестве последнего используют коксовое полотно или геотекстиль. Такие материалы стоят относительно недорого и призваны отфильтровывать дренажные воды перед тем, как попадать внутрь трубы. Также это снижает вероятность замусоривания самих отверстий, которое может снизить дренажные свойства трубы.

Этапы монтажных работ дренажных труб

Процесс монтажа:

• Начинают укладку труб с рытья траншей. Их положение на участке определяется строго в соответствии с разработанным проектом.
• Глубина траншеи должна быть ниже уровня промерзания грунта. В противном случае, во время сильных морозов замерзшая вода образует ледяную пробку, которая при сильном таянии снега создаст препятствие для отвода воды с участка. Губина промерзания грунта обязательно должна быть учтена в проекте.
• Ширина траншеи зависит от внешнего диаметра используемой трубы. Она должна быть на 400 мм больше данного параметра с каждой из сторон траншеи. Имея проект на руках, можно начинать разметку участка. Для этого используют капроновую нить и деревянные (металлические) колышки.
• Днище траншеи отсыпается песком и щебнем. Первым слоем укладывается песок. Его толщина должна быть не менее 100 мм. После отсыпки, его следует тщательно утрамбовать. Сверху песка укладывается слой щебня. Его толщина должны быть не менее 200 мм. Щебень следует также утрамбовать.

• Когда все траншеи подготовлены, можно приступать к прокладке дренажных труб на участке своими руками. Одним из достоинств пластиковых перфорированных труб является простота их обработки. Резать их можно простым ножом. Соединение труб проводится при помощи специальных муфт.
• Укладка перфорированной трубы для дренажа своими руками проводится с углом минимум 3°. Для того чтобы правильно это сделать, следует вычислить глубину залегания начала трубы и глубину залегания ее конца в зависимости от заданного угла уклона. Затем на данных глубинах вбить колья, между которыми натянуть шнур. Он будет ориентиром для укладки. Для обеспечения нужного угла трубы используются различные подкладки.
• В местах крутых разворотов и резких перепадов высот необходимо обустройство смотровых колодцев. Их устанавливают для обслуживания и чистки всей системы.
• В обязательном порядке должна быть установлена точка сброса. Это может быть канализационная система, дренажная система города либо близлежащий водоем. Если таковых в наличии нет, в низшей точке устанавливается накопительная емкость. При ее наполнении вода из нее удаляется.
• После того как система трубопроводов уложена, можно приступать к засыпке траншей. Для начала засыпается слой щебня, а затем слой песка.

Инструкция по монтажу перфорированных труб

Прежде чем приступить непосредственно к монтажу, необходимо выполнить расчеты и выбрать подходящий материал. Для проектных работ понадобится планировка участка и специальные данные, которые лучше всего запросить в местном отделении земельных ресурсов:

• посезонный уровень грунтовых вод;
• характеристики почвы и структура грунта;
• объем влаги, выпадающей в виде атмосферных осадков и паводковых вод.

Используя эти данные, специалисты проведут нужные расчеты и определят необходимую глубину траншей и диаметр труб.

Самым доступным решением для обустройства системы являются детали из пластмассы. Предельно простое устройство дренажной трубы предполагает наличие двух слоев из поливинилхлорида или полиэтилена, что позволяет им служить минимум 50 лет на достаточно значительной глубине.

Кроме того, двуслойная конструкция способствует самоочистке, предотвращая появление засоров. В качестве профилактики засорения отверстий на корпусе труб частицами грунта и мелким мусором перед укладкой их оборачивают полотном из кокосового волокна или геотекстилем.

Порядок выполнения работ следующий:

1. Монтаж дренажной системы начинается с разметки территории, которая проводится согласно составленной заранее схемы. По намеченным линиям копаются траншеи, глубина которых определена предварительным расчетом. Для определения ширины сооружения к внешнему диаметру подготовленных деталей прибавляют 40 см. Проводя работы нужно помнить про необходимый уклон дренажной трубы, который обычно составляет минимум 3°.
2. На дне подготовленной траншеи монтируют щебнево-песчаную подушку. Для этого сначала засыпают слой песка толщиной 10 см. Материал хорошо уплотняется. Затем поверх него выкладывается слой щебня шириной 20 см.
3. На подготовленное основание укладываются обернутые геотекстилем трубы. Отрезать деталь необходимой длины можно обычным монтажным ножом. Для соединения элементов применяют специальные муфты. В целях предотвращения промерзания системы рекомендуется укладывать дренажные трубы глубже уровня промерзания грунта.
4. После укладки труб еще раз проверяется их уклон. Для этого можно воспользоваться обычным шнуром, натянутым вдоль трубопровода.
5. В местах поворотов траншей и на участках, где угол уклона изменяется, обязательно обустраиваются специальные смотровые колодцы. Их оснащают крышками, чтобы предотвратить замусоривание конструкции. Эти сооружения необходимы для контроля и периодической чистки дренажной системы.
6. На последнем этапе проводят обратную засыпку, то есть все действия выполняются в обратном порядке. Поверх трубы насыпается слой щебня, следом – песок, и последним слоем грунт, который был вынут при копке траншеи. Сверху можно уложить дерн.

Вывод системы осуществляется в открытый водоем или дождевую канализацию. В любом случае на окончание выводной трубы монтируют обратный клапан. В случае невозможности организации такого вывода обустраивается так называемый сборный колодец. По мере заполнения из него необходимо откачивать воду.

Перфорированные дренажные трубы укладываются на песчано-щебнистую подушку.

При монтаже нужно стараться избегать распространенных ошибок, которые приводят к нарушению функциональности дренажа. К ним относятся:

• Недостаточная глубина траншей, которая может привести к нарушению водного баланса участка.
• Использование не подходящих по типу труб, что приводит к быстрому выходу системы из строя.
• Неверный угол наклона дренажа, который нарушает функционирование конструкции и может привести к серьезным проблемам с водным режимом на участке.

Практика показывает, что укладка дренажных труб своими руками – вполне выполнимое мероприятие. Единственное, что обязательно нужно доверить специалистам, это расчет системы и составление схемы укладки труб. Все остальное – достаточно простая работа

Выполняя ее очень важно следовать инструкции, тщательно отслеживая ключевые моменты: уклон системы, надежность соединения труб, организацию смотровых колодцев и т.д. Грамотно обустроенная дренажная система будет служить долгие годы, не давая лишней влаге повредить фундамент дома и испортить участок

Обслуживание дренажной системы

Мало правильно уложить дренажный канал своими руками, необходимо еще и обеспечить его обслуживание. Примерно четыре раза за год рекомендуется проводить профилактические осмотры состояния колодцев и труб, осуществлять замеры воды, что может сразу сказать о снижении пропускной способности (если уровень опускается ниже требуемого). Причины такого снижения следующие:

• повреждение трубы;
• возникновение засоров;
• засоры и заиливание труб для дренажа;
• появление осадки трубопровода.

https://www.youtube.com/watch?v=rgEwEd4AtHU

Чтобы этого не происходило, необходимо правильно ухаживать за системой. Это не только прочистки трубопроводов, но и проведение регулярных осмотров. На эффективность дренажа влияние оказывает и правильность выполнения монтажа, что может увеличить или сократить сроки эксплуатации.

Проложить дренажную систему на собственном приусадебном участке можно и своими руками, но для этого необходимо соблюдать все правила для монтажа. Это касается выбора типа самой системы, расположения труб на территории участка, выбор самих дренажных труб. Только в этом случае монтаж своими руками будет качественным и надежным

Важно и обслуживание дренажа, регулярные профилактические осмотры и прочистки труб, что позволяет увеличить сроки службы в несколько раз

Особенности дрен заводского изготовления

Хотя изготовление дрен своими руками не отнимают слишком много времени, многие предпочитают покупать специальные заводские трубы, имеющие следующие отличительные особенности:

Конструкция. Большинство заводских дрен выпускают в виде гофротруб со щелевой перфорацией, нанесенной под углами в 120, 180 или 360 градусов относительно профильного сечения. Обычно гофротрубы поставляют с двумя стенками, при этом в наружную впаяны стальные кольца, а внутренняя является гладкой для снижения гидравлических потерь.
Материалы. Большинство гофротруб производят из ПНД черного, зеленого или синего цветов, внутренняя оболочка может быть изготовлена из ПВД или полипропилена ПП. Некоторые фирмы выпускают свои изделия из непластифицированного поливинилхлорида НПВХ. Обычно это короткие отрезки труб длиной не более 6 м рыже-коричневой окраски.
Размеры. Размеры гофротруб определяются их наружным диаметром, они соответствуют стандартному числовому ряду в 63, 75, 90, 110, 160, 200, 250, 320, 400, 500, 630 мм. Первые несколько типоразмеров, включая 160-й, выпускают в бухтах по 50 м, другие в хлыстах протяженностью не более 6 м.

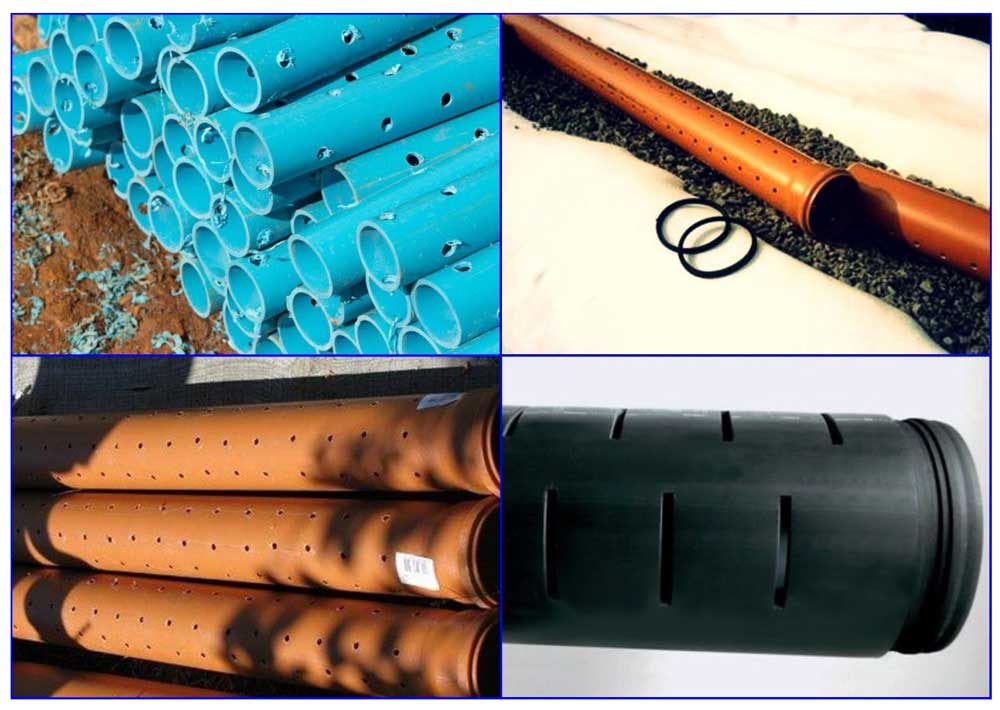

Рис. 5 Самодельные дрены из полимерных гладкостенных труб

Физические параметры. Для гофротруб самый важный параметр — кольцевая жесткость, показывающая, какое давление в килоньютонах на сантиметр квадратный выдерживают оболочка с изменением своей овальности не более чем на 4%. Показатель обозначается в SN и может быть равен 2, 4, 6, 8, 10, 16, 24, 32. Стоит отметить, что для простоты расчетов SN равен максимально допустимой глубине погружения трубопровода под землю.
Соединение. Отрезки гофротруб чаще стыкуют между собой при помощи раструбов с кольцевыми резиновыми уплотнителями. Если дрены выпускают без раструбов, соединение дренажных труб осуществляют посредством наружных муфт с герметизирующими резиновыми кольцами.
Рабочая температура. Полиэтиленовые и трубы из непластифицированного поливинилхлорида выдерживают температурные нагрузки в диапазоне от — 50 до + 40 °С. Этого вполне достаточно для использования их снаружи в любых климатических условиях. Если подаваемая среда имеет высокое температурные параметры, используют трубопроводы с внутренней полипропиленовой оболочкой, которая способна длительный период эксплуатироваться при температурах до + 80 °С.

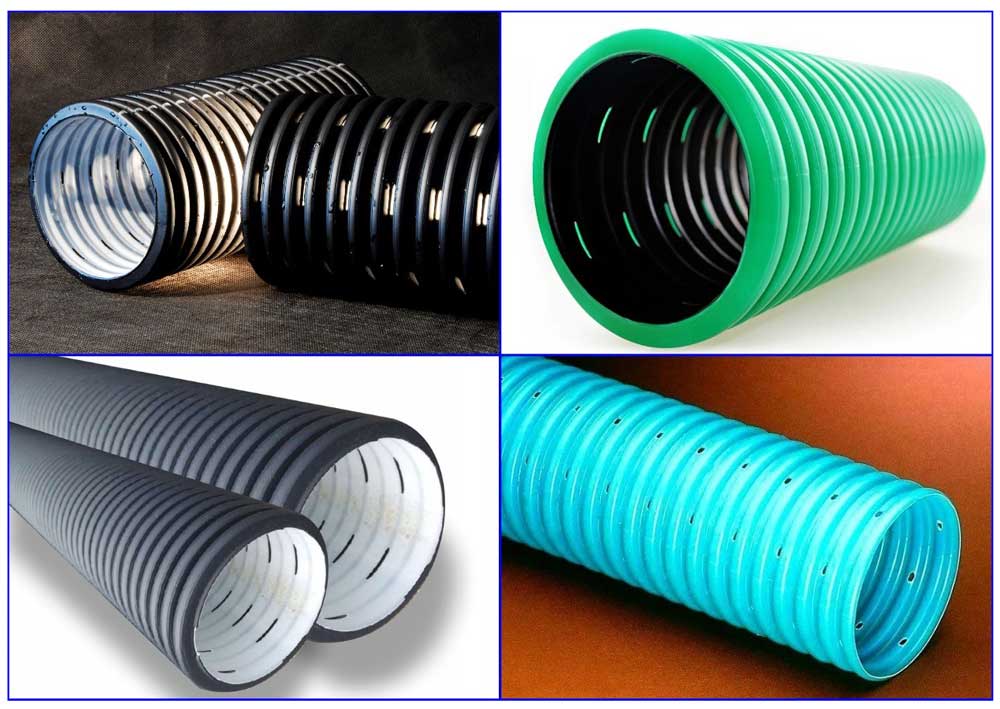

Рис. 6 Дрены из гофротруб

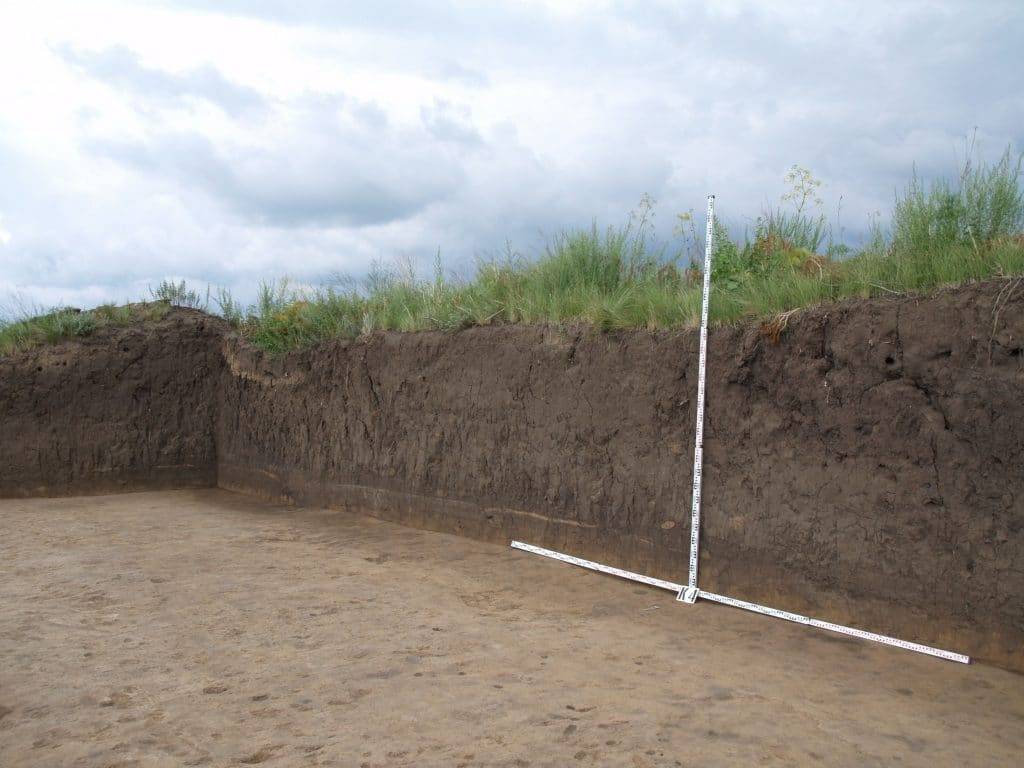

Рассчитываем по глубине замерзания

Для определения правильной глубины дренажа на участке нужно отнять диаметр трубы от значения глубины замерзания грунта конкретного района:

• 300 мм – размер трубы не превышает полуметра;
• 500 мм – дрены диаметром больше 50 сантиметров.

Результат покажет минимальную глубину водоотводной канавы. Для примера произведем расчеты в городе Иркутск, для глинистого участка:

Уровень промерзания	Диаметр трубы	Вычесть от уровня промерзания	Глубина канавы
1,8 метра	200 мм.	300 мм.	1,5 метра

Следовательно, в Иркутске, минимальное залегание дренажной системе 1,6 метра. Узнать уровень промерзания для вашего региона можно из интернета, в справочниках у проектирующих компаний.

Средняя полоса Российской Федерации промерзает до 1,5 метров. Это средний показатель, который сокращается до 1 метра 15 сантиметров в местах обильных снегопадов.

Главным климатическим показателем, влияющим на глубину промерзания, является температура: чем она выше, тем меньше уровень замерзания грунта. При установке дренажа также нужно учитывать состав почвы. Например:

Город	Состав почвы	Состав почвы
Иркутск	Глина, суглинок	180 сантиметров
–	Супесь, песок	219 сантиметров
–	Гравелистый песок	234 сантиметра
–	Крупнообломочный грунт	266 сантиметров
Слюдянка	Глина, суглинок	184 сантиметра
–	Супесь, песок	224 сантиметра
–	Гравелистый песок	240 сантиметров
–	Крупнообломочный грунт	272 сантиметра

на основе табличных данных справочного пособия 131.13330.2018

Предпосылки для организации дренирования

Дренаж – дорогостоящая система, даже если не приходится оплачивать услуги специалистов, и владелец участка готов выполнить все работы самостоятельно. Поэтому следует разобраться, насколько она вообще нужна.

Необходимость в устройстве системы невозможно определить «на глазок», ведь близко к поверхности могут залегать грунтовые воды, что становится настоящей проблемой лишь во время паводков или сильных дождей.

Дренажная система предназначена для сбора и отвода грунтовой воды, скапливающейся в верхних слоях из-за низких фильтрационных качеств пород.

• Дренажная труба в гравийной засыпке
• Гофрированная дренажная труба
• Гравийная засыпка — составляющая дренажа
• Использование геотекстиля в дренажной системе
• Соблюдение уклона при устройстве дренажа
• Глубина прокладки дренажной системы
• Обозначение дренажной системы на участке
• Дренажная и канализационная труба в одной траншее

Многие участки расположены в низинах. Переувлажненная почва становится причиной гниения корней, что создает множество трудностей при уходе за огородом и садом. Растения нередко поражают грибковые заболевания, «съедает» плесень. Некоторые культуры не приживаются на влажном грунте, а урожай сгнивает на корню.

Плотные глинистые грунтовые породы плохо поглощают воду. Это приводит к частым затоплениям подземных частей зданий. Из-за высокой степени минерализации паводковые и атмосферные воды негативно влияют на строения: разрушают стройматериалы, провоцируют коррозию.

Даже качественная гидроизоляция не способна на 100% предотвратить подтопление подвалов, размывание массива фундаментов, цоколей. В результате постройки служат гораздо меньше, чем могли бы.

Строительство закрытого дренажа

Системы открытого дренажа предназначены для сбора и отвода дождевых, паводковых и талых вод, системы закрытого дренажа – для защиты подземных конструкций от грунтовой воды.

Определить, нужен ли дренаж на участке, можно по нескольким признакам:

• Рельеф местности. Участки, расположенные в низинах и на крутых склонах, нуждаются в системе водоотведения. В противном случае плодородные почвы могут быть размыты или затоплены во время дождей и паводков.
• Лужи. Равнинная местность удобна для строительства, но на ней могут появляться и подолгу оставаться лужи. Это явный признак, что вода плохо впитывается в грунт. По всей территории участка следует обустроить дренажную систему.
• Подгнивание корневой системы растений. Если на огородах, клумбах и газонах остается лишняя жидкость, растения выпревают и болеют.
• Влаголюбивые растения. Если на участке растет один или несколько видов влаголюбивых растений, это явно указывает на переувлажненность почвы.
• Затопление подвалов и погребов. Очевидный «симптом» необходимости прокладки дренажа – затопление фундаментов и подземных строительных конструкций.
• Гидрогеологические исследования и наблюдения. Если специалисты определили, что на участке высокий УГВ, или к подобным заключениям можно прийти во время земляных работ, следует позаботиться о дренаже грунта.

Правильная укладка дренажных труб на участке – единственный способ недорого и эффективно избавиться от избытка воды.

Если обратиться в специализированную фирму, система обойдется существенно дороже. Лучше разобраться в особенностях обустройства дренажа и все сделать самостоятельно.

Для сооружения дренажной системы своими руками потребуется перфорированная гофра или жесткая пластиковая труба с щелевидными или круглыми отверстиями, просверлить или прорезать которые можно своими руками. Нужна будет гравийная засыпка и геотекстиль.

Технология укладки

Чтобы система работала четко, нужно знать как правильно уложить дренажную трубу, в зависимости от вида. У каждой дренажной трубы технология укладки будет немного различаться в зависимости от конструкции. Но начальный этап у всех одинаковый:

• Разрабатывают схему дренажа: расположение труб, места для колодцев и ревизий.
• В зависимости от типа грунта, геологических характеристик участка, расположения грунтовых вод и требуемой пропускной способности выбирают размеры и вид дренажной трубы.
• На основании намеченной трассы проводки дренажных труб на участке проводят планировку участка и разметку для проведения земляных работ.

Идеальный вариант – когда схема дренажа разрабатывается совместно с проектом дома Источник mainstro.ru

• Роют траншеи. На плотных грунтах с прямыми стенками, на сыпучих – со стенками под уклон или укрепляют их на время работ. Дно делают на 30 см шире с обеих сторон трубы.
• Выравнивают поверхность дна, трамбуют грунт, формируют уклон в сторону дренажного колодца в пределах 0.5-3.0% (минимум 0.5 см и максимум 3 см на каждый метр длины).
• Насыпают слой крупнозернистого песка толщиной около 15 см и трамбуют его, соблюдая уклон заложенный во время формирования дна канавы.

Дальнейшая технология укладки дренажной трубы зависит от её конструкции.

Укладка дренажной трубы с геотекстилем, если она не имеет фабричной обмотки:

• Геотекстиль стелют поверх песка. Ширина полотна должна быть достаточной, чтобы края затем можно было свести вместе.
• Насыпают слой щебня (15 см).
• Укладывают перфорированную трубу и засыпают ее слоем щебня сверху.
• Заворачивают и скрепляют между собой края полотна геотекстиля. В результате труба должна иметь со всех сторон равномерную засыпку щебнем около 15 см, текстиль – проходить по границе «песок-щебень», а до стенок траншеи должно остаться свободное пространство.

Принцип действия дренажа – вода просачивается через геотекстиль, щебень и перфорацию, затем самотеком стекает по трубе к колодцу Источник pogreb-podval.ru
