Датчики утечки газа на батарейках: принцип работы и разновидности + лучшие бренды на рынке

Особенности установки

При установке датчика необходимо соблюдать ряд правил:

• Газовый бытовой анализатор рекомендуют крепить на потолке. На деле устанавливают на стене на максимально допустимой высоте – 1,5 м от пола. Угарный газ легче воздуха и накапливается в верхней части помещения. Чем выше распложен датчик, тем быстрее он определит угрозу.
• Категорически запрещается монтировать прибор на газовом оборудовании или на мебели.
• Чтобы детектор работал, воздух должен двигаться. Нельзя ставить датчик в помещении, где нет естественной вентиляции. Точно так же нельзя крепить аппарат в местах, где движение воздуха слишком интенсивно: на окнах, в дверном проеме.

Схема правильного принципа действия устройства

Ниже предложена схема, по которой правильнее всего устанавливать комплексное оборудование (газоанализатор и запорный клапан). Предлагаем рассмотреть детальнее:

• газовый клапан, устанавливается на вводной трубопровод перед оборудованием;
• от него идет управляющий сигнал на датчик утечки, расположенный неподалеку и запитанный в розетку;
• подключаемое оборудование: сирена (динамик), вентиляция, светящееся табло, которое четко видно в любое время суток.

Традиционно устраивается система контроля за утечками именно таким образом.

Практически каждый газовый анализатор устанавливают по одной и той же схеме, если производителем не предусмотрено иное Источник санкт-петербург.портал-автоматика.рф

Методика настройки течеискателя

В случае применения промышленного течеискателя знать особенности настройки не является обязательным условием, поскольку эти функции берут на себя фирмы, которые осуществляют продажу или непосредственно предприятие изготовитель.

Для переносных приборов общая схема настройки является примерно идентичной и заключается в осуществлении ряда последовательных шагов:

1. Сбора системы подачи газовой смеси, которая будет играть роль тестового стенда.
2. Определить компонент, по которому осуществляется настройка.
3. Установка порогового предела срабатывания звуковой системы сигнализации.
4. Провести продувку течеискателя на свежем воздухе, чтобы предотвратить вероятность снижения точности.
5. Осуществить подачу газовой смеси, во время чего прибор будет производить автоматическую настройку и калибровку.

После проведения калибровки для работы течеискателя требуется просто включить его, после чего следить за показаниями прибора на дисплее, если таковой имеется или реагировать на звуковые сигналы.

Угарный газ и его негативное влияние

Монооксид углерода, либо как его еще называют CO, является продуктом реакции окисления веществ при высоких температурах, проще говоря – угарный газ образуется в процессе горения. CO всегда выделяется в небольших количествах во время готовки пищи.

Однако превышение допустимой нормы содержания газа в помещении чревато тяжелым поражением здоровья, а иногда может привести к летальному исходу.

Угарный газ ежегодно уносит жизни тысяч людей только из-за того, что человек не в состоянии почувствовать угрозу до наступления симптомов. Зачастую это происходит, когда уже поздно что-либо предпринимать

Обнаружить вещество в воздухе способны только специальные приборы, потому как газ не имеет ни запаха, ни цвета. Кроме того, оказывает токсическое действие на организм в момент вдыхания.

Попадая в легкие, угарный газ вступает в соединение с гемоглобином, вследствие реакции получается – карбоксигемоглобин. Вещество препятствует процессу насыщения клеток крови кислородом и вызывает гипоксию тканей организма.

Для определения наличия газа в воздушной среде применяются датчики, сферу использования которых демонстрирует фото-подборка:

Как результат нарушается работа внутренних органов, в первую очередь страдает нервная система и мозг.

Сила отравления зависит от количества угарного газа в помещении:

1. При содержании CO на уровне 0,08%, первыми симптомами отравления является легкое недомогание и сонливость.
2. Затем начинается головная боль и головокружение, появляется кашель.
3. В особо тяжелых случаях наблюдается поражение слизистых оболочек носоглотки, побледнение кожи и нарушение работы сердца.
4. При повышении уровня до 0,32% из-за кислородного голодания происходит потеря сознания, кома и паралич, при этом смерть наступает в течении получаса.
5. Если уровень газа поднимается до 1,2%, человек умирает через 3 минуты.

Утечка вещества происходит главным образом в строениях частного типа из-за неисправности вентиляции и дымоходных каналов. К тому же газовые приборы, бойлеры и прочее оборудование нередко выходит из строя, и как результат, в помещении поднимается уровень CO.

В пример можно привести наиболее распространенный случай, когда отравление наступает во время сна, потому что угар невозможно идентифицировать на запах.

Применяемый в быту газ и продукты его сгорания невозможно обнаружить без прибора, т.к. цвета и запаха у них нет

Для спасения, пострадавшего необходимо незамедлительно вынести на свежий воздух. Также рекомендуется осуществить глубокое вентилирование легких при помощи кислородной маски.

Часто причиной утечки является плохая тяга над источником открытого огня, неграмотно устроенная система дымоотведения либо неисправность газовой плиты. Проживая в частном секторе, нужно соблюдать технику безопасности при использовании элементов отопления.

При розжиге твердотопливных котлов и печей нельзя раньше времени закрывать заслонку. К тому же планировка некоторых частных домов включает в себя еще и присоединенный гараж, что может привести к избыточному выделению угара и попаданию его в жилую часть помещения. В особенности это опасно, если пристройка плохо проветривается.

Часто задаваемые вопросы

Q1: Где установить датчик угарного газа?

Датчик окиси углерода следует устанавливать рядом с устройством или установкой, которые выделяют окись углерода во время работы. Рекомендуется располагать оборудование на расстоянии не более 5 м (иногда даже 2 м) от любого потенциального источника утечки опасного вещества. Важно отметить, что устройство следует устанавливать примерно на 150 см над полом и в то же время не ближе 30 см под потолком. Все потому, что окись углерода легче воздуха, и датчик, расположенный слишком низко, не обнаружит ее. Специалисты советуют устанавливать устройство не только в комнате с плитой или другим устройством, но и в других помещениях (спальнях, гостиной и т. д.)

Q2: Как установить датчик угарного газа?

Перед установкой датчика угарного газа вы должны прочитать прилагаемую к нему инструкцию, чтобы избавиться от каких-либо сомнений. Некоторые модели предназначены для подвешивания на стене, а другие можно свободно разместить на полке или в другом месте. Вы должны помнить, что датчик не должен находиться слишком близко к дверям и окнам, потому что в этом случае он будет подвергаться частым и резким движениям воздуха. Это может затруднить обнаружение повышенного уровня окиси углерода. Обычно вместе с детектором вы получаете элементы, необходимые для его крепления в помещении, т.е. установочные штифты. Если вы будете следовать инструкциям в руководстве, вы обязательно правильно смонтируете оборудование.

Q3: Как проверить датчик угарного газа?

Если вы купили датчик угарного газа и хотите его установить, сначала нужно проверить, действительно ли он работает. Как это сделать? Большая часть оборудования этого типа оснащена специальной кнопкой, помеченной символом ТЕСТ. После ее нажатия устройство должно издать звуковой сигнал, вы также можете заметить мигание красного светодиода на корпусе. Это доказывает, что устройство исправно и его можно свободно устанавливать в выбранном месте. Важно отметить, что вы должны повторять такой тест на регулярной основе, например, каждые две недели. Таким образом, вы будете уверены, что датчик включен все время, и в случае возникновения чрезвычайной ситуации он уведомит вас о повышенном уровне оксида углерода в воздухе. Q4: Где купить датчик угарного газа?

Q4: Где купить датчик угарного газа?

Q5: Сколько стоит датчик угарного газа?

Датчик угарного газа — это оборудование, за которое вы должны заплатить в среднем от 10000 рублей. Факторы, влияющие на цену, — это в основном бренд, класс герметичности или количество обнаруженных угроз. Датчики 2-в-1 или 3-в-1, которые дополнительно предупреждают о наличии газа или дыма, немного дороже. Учитывая, что датчик угарного газа может спасти вам жизнь, вы не должны медлить с покупкой. В то же время избегайте слишком дешевых устройств. Очень низкая цена обычно означает, что датчик не имеет всех необходимых сертификатов и разрешений и, следовательно, может не среагировать должным образом в случае возникновения чрезвычайной ситуации.

Q6: Какие уровни CO считаются опасными?

Все концентрации достаточно плохи, когда вы бодрствуете и понимаете, что что-то не так, особенно если другие ощущают аналогичный эффект, но если вы спите, вы можете проснуться с сильной головной болью и тошнотой и чувствовать себя плохо, и не в состоянии даже выйти на свежий воздух. Хуже того, вы можете вообще не проснуться. Для дополнительного спокойствия рекомендуется регулярно проверять котел, газовую печь или дымоход дровяного/угольного камина. И никогда не используйте газовую лампу или плиту внутри палатки.

Виды устройств

Датчики природного газа круглосуточно следят за изменениями в воздушно-газовой смеси. Подключают их к сети с напряжением 220 В. Есть модели, которые работают от 12−24 В постоянного тока, их рационально устанавливать в тех помещениях, где часто бывают перебои подачи питания. Чтобы подключить такую модификацию, потребуется дополнительный бесперебойный блок питания и батарея.

Газовый датчик утечки газа бытовой бывает двух типов:

1. Проводной.
2. Беспроводной.

В зависимости от способа, который помогает определить концентрацию топлива, поступающую в ОС, устройства делятся на такие типы:

• Полупроводниковые — функционирование осуществляется за счет полупроводников, которые поглощают нагретые оксиды газа.
• Инфракрасные — конструкция этого типа напоминает взрывоопасную лампу, работа которой основана на горении газа и разложении его на воду и углекислый газ.
• Каталитические — способны определять количество газа в пределах действия инфракрасного спектра.

Особенности и характеристики

Проводной тип устройства работает от потребительской сети со стандартным значением напряжения 220 В. Многие предполагают, что данный тип изделия опасен. К взрыву по причине замыкания может привести большое количество газа в ОС. Однако, это не совсем правильно. Данный тип устройства выполнен согласно специальной технологии, поэтому взрыв из-за короткого замыкания не произойдёт.

Для работы беспроводного устройства необходим аккумулятор, который встраивается в корпус. За счёт этого датчик можно установить в любом месте. Он, как и первый вид, потребляет много энергии, поэтому в промышленности не используется. К тому же отличается такой тип устройства высокой ценой.

Современные приборы оснащены беспроводными элементами связи, что даёт возможность применять детали сигнализации. Чувствительный элемент сработает сразу, как концентрация топлива превысит нормальные показатели. После этого владелец получает сигнал на мобильный телефон и может самостоятельно устранить проблему.

Датчик утечки газа с клапаном применяется в роли автономного устройства, а также в виде дополнения к сигнализации. Когда количество газа превышает допустимый порог, то датчик подаёт напряжение на запорный клапан, в результате чего газовая магистраль перекрывается. Заново открыть её можно только вручную, подняв рычаг красного цвета вверх. В экстренных случаях предусмотрено ручное управление. Для этого нужно снять колпак и нажать на кнопку красного цвета в верхней части клапана.

Принцип работы

В зависимости от вида (полупроводниковые, инфракрасные или каталитические) устройства работают по-разному.

Реагирующим элементом в полупроводниковом датчике выступает пластина из кремния, покрытая оксидом металла. Такой метод применяется и в деталях для компьютера. Оседание частиц газа на такой поверхности приводит к изменению сопротивления, оно равно количеству вредных элементов в воздухе. В быту такие приборы достигли широкого применения. В промышленности же они не используются, так как количество некоторого топлива определить очень сложно. Недостаток полупроводниковых датчиков в медленном реагировании и в долгом восстановлении изделия, которое нуждается в контроле персонала.

В каталитических датчиках топливо во время горения расщепляется на H2O и CO2. Когда малая концентрация воздуха с большим количеством топлива проходит через устройство, возникает горение, что приводит к изменению сопротивления в одной катушке, вторая определяет рост температуры. Чем выше концентрация газа в воздухе, тем больше сопротивление. На концах катушки устанавливаются термошары, покрытые стеклянным слоем. Это приспособление играет роль компенсатора. Необходимо всего несколько секунд, чтобы определить концентрацию газа в помещении.

Инфракрасные датчики применяются в промышленности. Они имеют преимущества перед каталитическими: быстро включаются и мало потребляют электроэнергии. Датчик анализирует газовые частицы с помощью светового излучения инфракрасного диапазона. При работе анализу полежит эталонная и исследуемая волна. Две среды проходят сквозь световой источник и возвращаются в исходное положение. Затем устройство анализирует сигналы и показывает концентрацию газа в воздухе помещения.

Датчик газа с GSM модулем

Отдельной категорией выделяют модели, оснащенные GSM устройством беспроводной связи.

Чаще всего наличие GSM модуля предоставляет возможность подключения других систем безопасности: датчиков движения, разбития стекла, объема , вибрации, тревожной кнопки, пожарного дымового извещателя и других охранных приспособлений.

Беспроводная модель такой системы оборудована автономным электропитанием, поэтому и гарантирует эффективную и бесперебойную работу.

Беспроводное оборудование на базе мобильной технологии связи устанавливается просто, не нарушая общий дизайн помещения, часто используется в жилых помещениях.

После срабатывания устройства подается тревожный сигнал непосредственно на телефон мобильной связи владельца, что позволит самостоятельно принять меры по предотвращению утечки (см. Охранная GSM сигнализация).

Монтаж датчика утечки газа

Монтаж клапанаотсекателя может производить только сертифицированный специалист газовой службы. А в случае самовольной установки клапана на газовую трубу потребителю грозит штраф за вмешательство в систему газоснабжения.

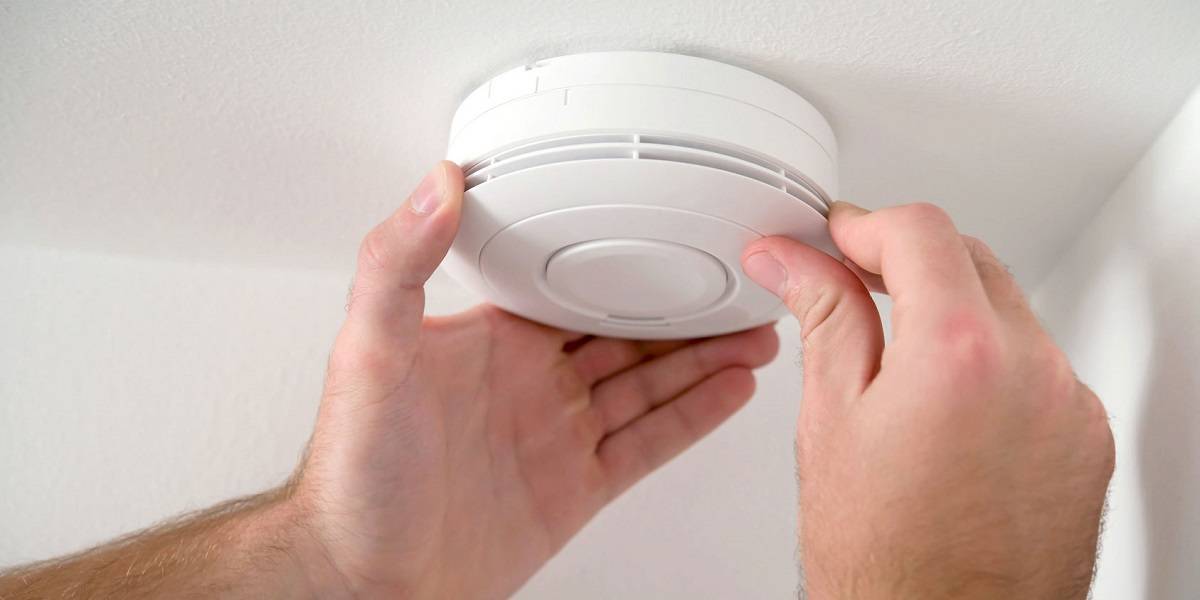

А вот установку датчика, сигнализирующего об утечке газа, можно провести самостоятельно. Размещая устройство, необходимо опираться на рекомендации из паспорта к прибору. Этот документ содержит всю необходимую для подключения информацию, описывает схемы подсоединения дополнительных устройств.

Традиционно же прибор фиксируют на стене в месте, где наиболее вероятна утечка топлива. Это может быть зона у газовой колонки или котла, плиты, счетчика, в узлах креплений которого нередко могут образоваться негерметичные участки. При этом расстояние от датчика газового оборудования должно составлять не более 1,5 м.

Датчики монтируются достаточно легко: обычно для крепления прибора с помощью дюбелей даже не требуется разборка корпуса анализатора

Высота, на которой крепится датчик, зависит от типа анализируемого газа, так как различные виды топлива имеют свой вес и концентрируются в воздухе на различных уровнях. Также следует ориентироваться на рекомендации, приведенные в инструкции к конкретной модели газового анализатора. К примеру, для метана устанавливается расстояние монтажа в пределах 0,3-1 м от потолка.

Сенсор для пропана и других газов, которые тяжелее воздуха, крепитстся на высоте 0,3-1 м от пола. Для комбинированных устройств, измеряющих концентрацию метана и окиси углерода, подходящим будет место на уровне 0,3-0,5 м до потолка.

Категорически не рекомендуется устанавливать датчик в следующих местах:

• возле окна или отверстия вентиляционной системы;
• вблизи духовки или газовых горелок (расстояние до 1 м);
• в зоне, подверженной скоплению пыли, гари, жира или пепла, продуцируемых в процессе готовки;
• в помещениях, используемых для хранения лакокрасочных изделий, бензина, всевозможных растворителей.

Дополнительно о месте размещения датчика-сигнализатора можно узнать в проектной документации по газификации и других нормативных документах газовой службы.

Зачем нужны термозапорные клапаны?

Термозапорные клапаны – устройства, представляющие собой запорную газовую арматуру. Они автоматически перекрывают газопровод, ведущий ко всем приборам, работающим от газа.

Все «заглушки» маркируются как КТЗ с определенным набором цифр после букв. Вторая цифра указывает на диаметр газовой трубы, для которой может подойти данный механизм.

Назначение термозапорного клапана

Основное назначение КТЗ – перекрытие подачи газа к оборудованию в случае пожара. Что помогает не только защититься от взрыва, но и не дает увеличиться площади возгорания вдвое и более.

Если же запорный клапан находится в открытом положении, то само по себе устройство никак не препятствует прохождению горючего вещества к приборам и технике.

Термозапорные механизмы монтируются на трубопроводы, где максимальное давление может составлять 0,6 МПа – 1,6 МПа.

Далее обозначим назначение запорной арматуры, предписываемое правилами пожарных инстанций.

В нормативах по правилам пожарной безопасности существует регламент, который подразумевает использование клапанов:

• На оборудовании всех магистралей газа природного происхождения. Предполагаются любые типы систем (сложность, разветвленность), любое количество приборов-потребителей.
• Для обеспечения защиты различных газифицированных объектов и устройств, работающих от газа. В данном случае применимы клапаны, которые рассчитаны на автоматизацию (срабатывание) при достижении температурного режима в помещении до 100 °C.
• Монтаж термозапорных модулей на входе в помещение.

В соответствии с ППБ-01-03 (Правила пожарной безопасности) термозапорные устройства должны монтироваться во всех помещениях, где есть газопровод. Однако сюда не относятся здания V категории огнестойкости.

Также не обязательна установка КТЗ в зданиях, где трубопроводы оснащены электромагнитными клапанами. Их, как правило, размещают вне здания, и если возникает воспламенение внутри строения, срабатывает газовый анализатор, после чего подача газа прекращается.

Следует понимать, что КТЗ – это не очередной российский «тренд». Использование этих устройств на различных объектах хозяйствования, где существует газовое оборудование, является обязательным в таких странах мира, как Германия, Франция, США и т.д.

Где применяется термозапорный клапан?

Область применения термозапорных газовых заглушек – это, в первую очередь, трубопроводы, подводящие газ к разным по назначению приборам, в которых сжигается газ (бытовые и промышленные приборы не зависимо от типа).

Установка КТЗ на любом газопроводе не допустима вне пределов помещения, после монтажа какой-либо другой газовой арматуры, также на байпасах, в смежных помещениях и там, где рабочая температура воздуха при действии газового оборудования может достигать более 60 °C.

Важно не нарушать правила монтажа – на газопроводе первым устанавливается запорный клапан, и только после него остальная газовая арматура, приборы и оборудование

Располагать клапан можно в разных положениях, только стоит обращать внимание на стрелку-указатель, нанесенную производителем на корпусе

По отношению к горизонту расположение установленного клапана может быть любым. О правилах установки КТЗ более подробно мы расскажем далее.

Термозапорные клапаны имеют особую конструкцию, которая позволяет устройству автоматически перекрывать подачу газа в нужный момент. Если поближе познакомиться с конструктивными особенностями клапанов, можно быстрее понять суть их действия. Далее разберем все более подробно.

Производители датчиков утечки газа

Очень полезным фактором, который может упростить процедуру поиска датчика, является репутация компании, которая произвела модель. В этой подборке присутствуют товары передовых компаний, изготавливающих оборудование для мониторинга утечек, среди которых:

• Xiaomi – китайская компания, которая за относительно небольшой промежуток времени смогла стать всемирно известной. Она производит большое количество различны моделей бытовой смарт-техники, среди которой присутствует и несколько моделей газовых датчиков.
• Rubetek – компания, основанная в 2010 году. Основная деятельность – изготовление высокотехнологичных решений для умных домов. Сперва специалисты бренда улучшали уже готовые изделия других компаний, однако с 2013 года было запущено собственное производство передовых аксессуаров для дома.
• First Alert – американская компания, производящая средства безопасности. Бренд выпускает высокотехнологичные решения, способные полностью обезопасить жизнь человека от несчастных происшествий в быту.
• Страж – отечественный производитель, выпускающий множество девайсов для безопасности в условиях дома или квартиры. Известен тем, что сочетает в своей продукции передовые функциональные технологии и приятный дизайн, хорошо вписывающийся в интерьер жилища.
• Alfa – всемирно известная компания, один из пионеров в производстве высокотехнологичного теплообменного, сепарационного, потокопроводящего оборудования, а также соответствующих аксессуаров. Постоянно внедряет инновации в производственный процесс, что позволяет развивать продукцию и делать её более качественной.
• Бастион – российский производитель, изготавливающий более 450 уникальных моделей защитного оборудования для дома. Имеет собственную сеть заводов, где осуществляется полный цикл обработки. Вместе с этим имеет отдельное конструкторское бюро, специалисты которого разрабатывают уникальные решения для бытовой безопасности.
• Testo – немецкая компания, которая считается лидером в области изготовления портативных и стационарных измерительных аппаратов. Огромный штат специалистов занимается конструированием и производством высокотехнологичных, надёжных устройств, определяющих различные показатели.
