Датчик угарного газа для дома: виды устройств определения утечки

Поверка и освидетельствование

Установить, соответствует ли прибор требованиям безопасности, можно путём его поверки на измерительных имитационных стендах. Сделать это можно в ближайшем центре стандартизации, метрологии и сертификации, находящемся в государственном ведомстве. Есть и частные лаборатории, аккредитованные на ведение такого рода деятельности, однако они занимаются испытаниями промышленного оборудования, ценник на услуги также соответствующий. Получить адрес ближайшего испытательного центра можно в горгазе, стоимость поверки составляет от 300 до 500 рублей.

Поверка бытовых сигнализаторов газа проводится также перед вводом прибора в эксплуатацию: по неизвестным причинам отметка завода-производителя о пригодности прибора в среде газовщиков не котируется. Однако в некоторых газовых службах сигнализаторы можно купить сразу со свидетельством и отметкой в паспорте, правда цена будет несколько выше. Не забывайте, что ввиду необходимости регулярной поверки паспорт прибора должен сохраняться вплоть до его утилизации.

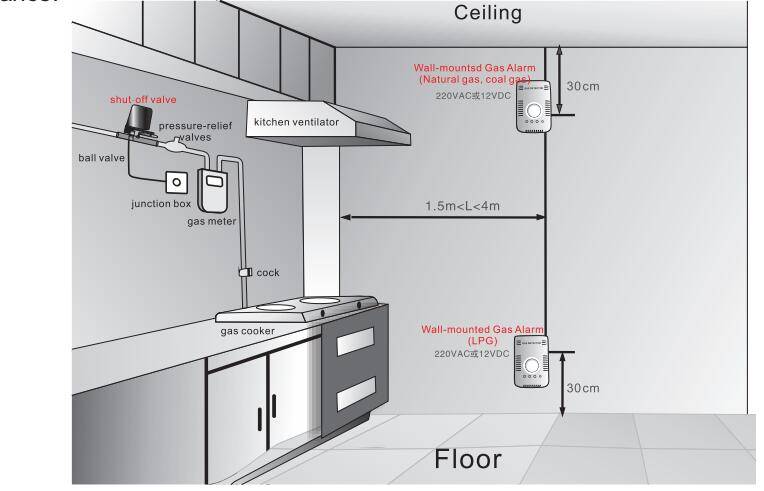

Оптимальное место расположения датчика

Желательно устанавливать сенсоры в местах, наиболее предрасположенных к загазованности. Но не возле непосредственного источника утечки, а минимум в 4 м от него. Не рекомендуется монтировать детекторы около вентиляционных шахт, оконных проемов и духовок с горелками. Это ограничение связано с тем, что сторонние потоки воздуха, пар, пыль и тепловое излучение могут повлиять на качество обнаружения целевой концентрации. Также если в помещении имеются «карманы» в виде замкнутых зон и углов, в них следует установить отдельный датчик угарного газа с сигнализацией, поскольку эти места могут образовывать среды с повышенной концентрацией и, соответственно, высоким риском взрывоопасности.

Следует по возможности брать в расчет и нормативные расстояния по высоте. Так, до потолка должно оставаться расстояние не менее 30 см, а высота размещения от пола должна составлять более 180 см, то есть примерно на уровне человеческого роста.

Критерии выбора

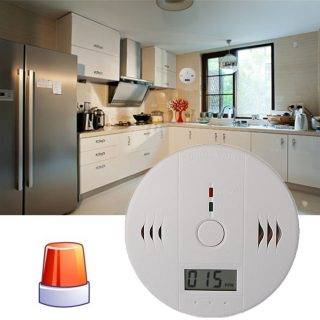

Конструкция детектора включает небольшой корпус со встроенным газоанализатором и тревожным извещателем. Сигнал пользователю передается посредством звука, световой индикации или отправки сообщения на смартфон.

При приобретении устройств учитывают следующие критерии:

срок службы чувствительного элемента, возможность установки новой детали;
наличие документа, свидетельствующего о прохождении метрологической диагностики;
присутствие функции тестирования;
показатели чувствительности;
способ питания (желательно наличие двух вариантов);
длительность автономной работы (для аккумуляторных моделей).

Принципы работы

Современные извещатели выявляют угарный газ, работая по одному из следующих принципов:

атомарной реакции в полупроводниках;
спектральным изменениям длины световой волны в инфракрасной части спектра;
путем каталитической реакции.

Каждый из видов датчиков имеет определенные плюсы и минусы. Рассмотрим каждый в отдельности.

Полупроводниковые

Их действие основано на изменении электрической проводимости воздуха, в составе которого появляются молекулы угарного газа. Полупроводниковый датчик состоит из контактов на основе диоксида олова или диоксида рутения, к которым подведен микроскопический ТЭН, осуществляющий нагрев контактов до 250 ℃.

Нагревающиеся контакты осуществляют подогрев и атмосферы вокруг. При этом молекулы монооксида углерода, если они есть в воздушной смеси, вызывают увеличение электрической проводимости воздуха вплоть до образования воздушного «пробоя» меж контактами датчика. Электрическая цепь замыкается, газоанализатор подает светозвуковой сигнал.

Этот тип датчика с сигнализацией считается одним из самых надежных и точных. Случаи ложного срабатывания за все время их использования можно пересчитать по пальцам, и то они происходили из-за некорректной установки прибора — вблизи сильного источника тепла. Полупроводниковые анализаторы характеризуются длительным сроком эксплуатации и низким потреблением электроэнергии, но сложнее в монтаже, чем другие виды датчиков угарного газа. Стоимость их так же в среднем выше.

Инфракрасные

Этот датчик работает по принципу изменения длины волны электромагнитного излучения в инфракрасной части спектра. Дело в том, что чистый воздух и содержащий в себе определенные примеси вызывают различное искажение длин световых волн оптического и приближенных к ним областей спектра.

Инфракрасный датчик содержит в себе источник света. В настоящее время активно используются светодиоды, раньше применялись вольфрамовые нити накаливания, как в лампочках Ильича.

Еще одной важной составляющей инфракрасного датчика угарного газа является система светофильтров, улавливающих малейшие отклонения от заданного значения. Изменение в составе воздуха вызывает прямо пропорциональные изменения спектрального характера. Датчик подает сигнал, если уровень изменений превышает предельно допустимые значения

Датчик подает сигнал, если уровень изменений превышает предельно допустимые значения

Изменение в составе воздуха вызывает прямо пропорциональные изменения спектрального характера. Датчик подает сигнал, если уровень изменений превышает предельно допустимые значения.

Достоинство такого анализатора в том, что его можно запрограммировать на определение нескольких видов газов, в том числе хлора, аммиака и метана. Этот вид датчиков более других приближен к понятию универсальности. Заметим, что абсолютно универсальных газоанализаторов не бывает хотя бы потому, что одни газы тяжелее воздуха, другие — легче, а третьи обладают аналогичными с воздухом физическими параметрами. Поэтому различаются даже правила размещения разных датчиков.

Каталитический

Это химический тип прибора, работающий преимущественно на батарейках. Он определяет наличие примеси угарного газа в атмосферном воздухе по возникновению реакции окисления (катализа) на одном из контактов электролитической ванны.

Такое устройство содержит в себе небольшую емкость, заполненную электролитом кислотной или щелочной природы.

Молекулы угарного газа вызывают химическую реакцию, в результате которой на контактах появляется электрическое напряжение. Чем выше содержание СО, тем выше уровень напряжения. После превышения максимально допустимого значения, как и в предыдущем случае, прибор сигнализирует об опасной концентрации угарного газа в воздухе.

К недостатку таких приборов относится постепенный выход из строя электролитического элемента, избежать которого невозможно. Впрочем, некоторые модели позволяют осуществлять замену элемента, который является расходным материалом. Плюс прибора — элементарность монтажа и крайне малое энергопотребление.

Обслуживание бытовых газоанализаторов с сигнализацией

Бытовой детектор газа нуждается только в наружном очищении корпуса от пыли, грязи, паутины сухой чистой ветошью. Это все что требуется от владельцев дома. Большее запрещено, к примеру, самостоятельно проверять датчик продуктами сгорания топлива – подносить зажигалку, горящую спичку или бумагу. Такая халатность приведет к выходу из строя чувствительной системы анализатора и в свое время это обернется трагедией. Что делать, если собственнику кажется неправильность работы приборов:

Важно следовать инструкции прибора, где описаны сроки замены и поверки датчика. Это залог своевременного реагирования на приближающуюся опасность

Если компания по поверке находится далеко от места проживания, нужно заранее озаботиться наличием нескольких приборов на замену.

Итак, из прочитанной статьи должна прийти убежденность в совершенной необходимости установить датчик утечки газа.

Чтобы несчастье обошло ваш дом стороной, не стоит надеяться на русский «авось» – он иногда не проносит. Датчик угарного газа — это очень полезный прибор для безопасности вашего жилища.

Обязательность установки датчиков утечки

Что касается вопроса обязательной установки бытовых датчиков утечки газа, то отечественным законодательством еще не разработан закон для жителей построенных многоквартирных домов.

В Государственной Думе понимают, что для реализации этого проекта потребуются многочисленные затраты:

обеспечение заработной платой сотрудников, устанавливающих газоанализаторы;
оснащение техническими средствами, анализирующими обстановку;
техника и персонал для оперативного реагирования;
прокладка коммуникаций;
необходимое оборудование для тушения и ремонта газовых систем.

Денежные средства, для решения этих вопросов вероятнее всего будут выделяться из средств налогообложения, что в свою очередь может повлечь увеличение налогов на жилищно-коммунальные услуги.

В зависимости от функционала, размеров и стиля оформления стоимость датчика утечки газа колеблется от 500 рублей до 5000 рублей

В существующей инструкции по безопасному использованию газа при решении коммунально-бытовых нужд N 1614/пр., вступившей в действие 5 декабря 2021 года на всех граждан Российской Федерации, которые являются собственниками квартир и жилых домов, накладываются следующие обязательства:

содержание газового оборудования в надлежащем состоянии и чистоте;
сохранение в целостности установленных пломб;
прохождение потребителями газа инструктажей по использованию.

При этом нет ни одного упоминания в обязательной установке датчика утечки газа. Установка или не установка этого оборудования считается прерогативой собственника жилья.

Порядок проверки

Большинство сигнализаторов СО являются самостоятельно тестирующими устройствами, аналогично функциям проводных, автономных пожарных извещателей:

Подача звукового сообщения при разряде сменного элемента питания.
Выдача светозвукового сигнала при выявлении неисправности, обрыве цепи.

При невозможности самостоятельно установить причину неисправности следует обратиться в ремонтную, торговую организацию, где приобреталось это изделие.

Корпуса сигнализаторов СО следует регулярно очищать от пыли, проверять надежность штепсельных соединений электропитания. По желанию для проверки, квалифицированного технического обслуживания можно пригласить специалистов газовой службы, других специализированных предприятий, выполняющих такой вид услуг.

Клапаны бытовых детекторов газа

Если на кухне есть вытяжка, включающаяся по сигналу прибора, то безопасность в помещении во многом обеспечивает отсекающий клапан. Он работает по электромагнитному принципу. Он мгновенно пресекает поступление горючего по сигналу прибора.

Есть таких виды клапанов:

По диаметру трубы, проводящей газ.
Электрические.
Имеющие, допустимое давление.

Их виды по конструкции таковы:

Нормально-открытый. Он взводится ручным способом. Для его работы не требуется напряжение. Когда срабатывает детектор, следует электрический сигнал, и клапан закрывается. Обозначение клапана — «NA».
Нормально-закрытый. Его взведение аналогично. Но необходимо электричество. Он всегда работает под напряжением. По импульсу от устройства напряжение исчезает, происходит закрытие клапана.

Для бытовых задач оптимально использовать первый вид. Ведь при сбоях с электричеством его функциональность никак не пострадает.

Датчики угарного газа и дыма

Детектор угарного газа – устройство, измеряющее количество угарного газа в воздухе. Элемент весьма чувствителен. Датчик обнаруживает утечку и включает сигнализацию, уведомляя об опасности. Некоторые современные устройства имеют дополнительную функцию: перекрывают подачу газа.

Также есть модификации, которые сразу же передают информацию не только хозяевам квартиры, но и в аварийную службу.

Устройство, назначение и функции

Конструкция сигнализатора достаточно проста и включает следующие элементы:

первичный преобразователь – устройство, обнаруживающее угарный газ;
измерительный модуль – принимает информацию от первичного датчика и сравнивает с допустимой величиной;
исполнительный блок – электромагнитный клапан, который перекрывает подачу газа;
источник питания – сетевой блок, гальванический элемент, аккумулятор;
корпус прибора.

Датчик угарного газа может выступать элементом единой системы безопасности «Умный дом». Функции анализатора таковы:

включение звуковой или/и световой сигнализации;
перекрытие подачи газа;
запуск вытяжной вентиляции – не везде;
подача сигнала об опасности на пожарный пункт или аварийную службу.

Датчики утечки могут быть разными. Прибор, предназначенный для оценки концентрации природного или углекислого газа, утечку угарного не обнаружит.

Разновидности

Анализирующие первичные датчики имеют разный принцип действия. Приборы классифицируют по типу используемого элемента.

Полупроводниковый – датчик представляет собой кремниевую пластину, покрытую окисью метала. Угарный газ поглощается окисью. При этом изменяется внутреннее сопротивление пластины в соответствии с концентрацией газа. Точность устройства невысокая, пластина долго восстанавливается после срабатывания. Зато прибор дешев, прост в обращении и вполне пригоден для использования в быту.
Каталитический датчик – в корпусе газоанализатора угарный газ сгорает с получением углекислого газа и воды. Если входящая смесь содержит много монооксида углерода, температура воздуха в камере увеличивается и нагревает католический элемент – катушку с платиновой обмоткой. Последняя меняет сопротивление в зависимости от величины нагрева. Каталитический датчик очень точен и быстро восстанавливается, поэтому такие приборы дороги и чаще применяются в промышленности.
Инфракрасный – спектр поглощения света у разных газов разный. В инфракрасном датчике воздушную смесь изучают в инфракрасном диапазоне. По разнице между поглощением в контрольной среде и анализируемой датчик вычисляет концентрацию угарного газа. Прибор исключительно точен и дает результат почти мгновенно. В быту такие аппараты не встречаются, так как, по сути, представляют собой маломощное лабораторное оборудование.

Классифицируют газоанализаторы и по другим параметрам: проводные и беспроводные, с клапаном и без.

Как происходит срабатывание

Датчик может сработать при готовке специфических блюд

В жилищах, в гаражах, банях чаще всего устанавливают датчик со звуковой сигнализацией, так как на непривычные громкие звуки человек реагирует быстрее. Кроме того, звук слышен не только на кухне. Характер сигнала стандартизированный. Но так как прибор использует звуки и для того, чтобы сообщить, например, о своей поломке, следует изучить инструкцию.

При повышении концентрации угарного газа выше нормы исполнительный модуль включает сирену и перекрывает подачу газа, если оборудован клапаном. После того как газ перекрыт, концентрация угарного газа тоже снижается. Как только его содержание достигнет нормы, прибор отключает сигнализацию.

Разновидности датчиков угарного газа

В бытовых и промышленных условиях применяют следующие виды извещателей:

Полупроводниковые датчики. Принцип действия основывается на взаимодействии веществ. В качестве активного компонента применяют углерод, рутений или олово. Сенсор подключают к электрической сети. Реже встречаются устройства, работающие на аккумуляторах. Наличие токсичного газа определяется путем регистрации изменения проводимости воздуха. Компоненты детектора вступают в контакт, активируется система тревожного оповещения. Вероятность ложного срабатывания минимальна. Не рекомендуется установка датчика вблизи газовых котлов и плит.
Инфракрасные приборы. Газоанализатором является воздушный поток, проверяемый на наличие монооксида углерода. Главным признаком наличия CO считается изменение волнового спектра инфракрасного элемента. Датчик реагирует и на другие опасные вещества, включая метан. Тревожное оповещение срабатывает, если концентрация токсичного газа превышает допустимый уровень. Чувствительным элементом является нагревающаяся нить или светодиод. Из-за высокой цены извещатели редко используются в бытовых условиях.
Каталитические устройства. Отличаются низким энергопотреблением. Конструкция не включает нагревательный элемент. Газоанализатором является жидкий электролит. Оборудование работает как от электрической сети, так и от аккумулятора. Наличие CO выявляется путем измерения скорости окисления, находящегося в капсуле вещества. Электрохимические реакции протекают в пределах гальванической ячейки, содержащей щелочной или кислотный раствор. Микропроцессор отслеживает изменение параметров образующегося электрического тока, активируя тревожный режим.

Подключаются датчики угарного газа к бытовой электросети на 220 В.

Рейтинг лучших производителей

Одной из довольно известных компаний, которые выпускают подобные устройства, является немецкая фирма Blaupunkt. Очень интересен ее электрохимический датчик CO-S2. Время его отклика составляет 180 секунд, если концентрация газа будет на показателе 300 PPM. Если она составляет 100 РРМ, то это 10-40 минут, а если 50, то 60-90 минут. Данное устройство может проводить самодиагностику, а также предупреждает пользователя о низком заряде батареи.

Работает данное устройство от 3 обычных батареек и легко может устанавливаться на стене.

«Fibaro Co Sensor» – еще один гаджет, о котором стоит сказать. Он может функционировать самостоятельно либо быть элементом системы так называемого «умного дома». Такой датчик полностью совместим с технологией под названием «Mesh», что позволит осуществлять управление автоматикой домашнего типа. Этот датчик может работать в режиме просмотра защищенного типа со специальным шифрованием типа AES-128.

Довольно неплохие датчики угарного газа делает фирма Ferguson. Например, устройство «SmartHome CO Detector», представляющее собой дымный датчик, который имеет сигнализацию как звуковую, так и световую. Этот элемент являет собой часть механизма умного дома «Freson», но может применяться и отдельно. Управлять гаджетом можно довольно легко с использованием смартфона с использованием приложения «Ferguson Smart».

Такой вариант также поддерживает стандарт под названием ZigBee, что позволяет работать вместе с устройствами Smart от других компаний.

Еще один вариант, о котором следует сказать, имеет название «FireAngel CO-9D». Это гаджет, оснащенный высококачественным сенсором электрохимического тип может улавливать наиболее незначительные колебания уровня СО. Он имеет довольно приятную цену и встроенный термометр. Здесь есть как звуковой, так и световой сигнал, что будет удобно. Работает модель от литиевого аккумулятора.

Виды

В зависимости от принципа и способа обнаружения угарного газа в воздушной среде, подразделяют три вида таких технических устройств – датчиков/сигнализаторов:
