Датчик протечки
Самый сложный момент во всей системе. Беда в том, что если вопросы по контролю вторжения и появления дыма или газа элементарно решаются стандартными датчиками, то с контролем утечки воды все несколько иначе. В перечне совместимых датчиков моего универсального контроллера пока нет датчика протечки воды. По крайней мере не было… Поиск на хабре быстро показал путь наименьшего сопротивления: взять стандартный беспроводной герконовый датчик и вместо геркона, а точнее параллельно ему, вывести провода с контактами и замыкать их водой.
Данный подход имеет ряд недостатков: одним из главных является окисление не позолоченных контактов со временем.
Ранее читал в интернете, что существуют другие способы определения протечки воды, например, бесконтактные, но дешевизна, оперативность и элементарность реализации описанного выше варианта прервала полет инженерной мысли в сторону инновационных подходов.
За основу был взят китайский беспроводной магнитоконтактный (герконовый) датчик MD-209R. В моем случае был выбран относительно дешевый датчик-клон, совместимый с протоколом передачи PowerCode (фирмы Visonic), так как это один из беспроводных протоколов, поддерживаемых моим контроллером.
Параллельно встроенному геркону я подпаял 2 провода, замыкание которых фактически приводят к срабатыванию датчика.
Итак, после нехитрых манипуляций с паяльником получилось это:
Защита от протечек своими руками
Собрать электрическую схему, работающую на появлении в ней электрического тока при наличии между контактами воды может любой человек знакомый с паяльником и обладающий минимальными навыками любителя радиоэлектроники. Существует много вариантов как простых, так и более сложных. Приведем некоторые примеры.
Самый простой способ основан на применении транзистора
В схеме применяется достаточно большая номенклатура составных транзисторов (подробно о каких моделях идет речь — смотри изображение). Кроме него в схеме применяются следующие элементы:
- источник питания — батарея с напряжением до 3 В, например, CR1632;
- резистор величиной от 1000 кОм до 2000 кОм, который регулирует чувствительность устройства к реагированию на появление воды;
- звуковой генератор или сигнальная светодиодная лампочка.
Полупроводниковый прибор находится в закрытом состоянии в схеме, где источнику питания не позволяет заставить его работать установленная мощность. Если появляется дополнительный источник тока, вызванный благодаря утечке, транзистор открывается и подается питание на звуковой или световой элемент. Устройство работает как сигнализатор наличия протечки воды.
Корпус для датчика можно изготовить из горлышка от пластмассовой бутылки.
Конечно, приведенный вариант простейшей схемы может быть использован только для понимания принципов работы, практическая ценность такого датчика минимальна.
Аквасторож своими руками
В отличие от предыдущего способа, где для устранения протечки требуется присутствие человека, здесь сигнал поступает на аварийное устройство, которое перекрывает подачу воды автоматически. Для выработки такого сигнала требуется собрать более сложную электрическую схему, в которой основную роль играет микросхема LM7555.
Присутствие микросхемы позволяет стабилизировать параметры сигнала за счет сравнительного аналогового устройства находящегося в ее составе. Оно срабатывает на тех параметрах сигнала, которые необходимы для приведения в действие аварийного устройства, перекрывающего воду.
В качестве такого механизма используется электромагнитный клапан или шаровой кран с электроприводом. Они встраиваются в водопроводную систему сразу после входных вентилей подачи воды.
Эта схема также может использоваться в качестве датчика для подачи светового или звукового сигналов.
В заключение можно добавить, что датчик протечки не является особо сложным устройством, которое будет недоступно обычному обывателю, если захотеть, то можно собрать его самому у себя дома. Функции, которые выполняет эта маленькая невзрачная коробочка, должны быть внедрены в каждом доме, а польза от неё просто неоценима.
Классификация систем защиты
Комплекты защиты от потопа не новое явление и их достаточно много. При всей схожести принципа реагирования на прорыв воды, у этих систем есть ряд отличий.
Основные признаки классификации комплектов «антипротечка»:
- сколько отсекающих кранов поставляются в наборе;
- какие способы извещения;
- как обмениваются информацией между собой датчики и блок управления.
Количество отсекающих кранов
Так, например, у наборов NEPTUN BUGATTI PROW и GIDROLOCK в комплекте по 2 перекрывающих шаровых крана
А у комплекта фирмы Аквасторож — «Классика» — лишь один кран.
Логично предположить, что кранов должно быть столько, сколько стояков для подвода воды в квартире. Но общее количество кранов может быть, и увеличено, в зависимости от характера помещения и от выбранной системы антипротечек.
По способу сигнализации
Способы извещения о протечке тоже могут различаться:
- просто высвечивается индикация на световом табло контроллера;
- та-же индикация, но сопровождается подачей громких шумовых сигналов;
- комплекс из шумовой сигнализации + световой индикации + отправка СМС сообщения.
Понятно, что пересылка SMS-сообщений возможна, если у системы есть GSM-передатчик. А это очень удобно, если авария произошла в момент, когда хозяев нет дома. Или SMS-сообщение параллельно отправляется на телефонный номер аварийной службы или управляющей компании.
Если систему подключить к Интернету, то появляется возможность групповой рассылки извещений через GPRS-соединение.
По методу обмена информацией
В случае протечки датчики передают сигнал на контроллер. Способов передачи сигнала два — проводной или беспроводной (по радиоканалу).
В проводном варианте датчик находится под постоянным напряжением в 5 Вольт. В нормальном состоянии из-за огромного сопротивления между двумя контактами ток по цепи «датчик-контроллер» не проходит. При попадании влаги цепь замыкается и на контроллер приходит электрический сигнал.
Чтобы не пропустить ложные срабатывания, а это возможно в таких влажных помещениях как ванная комната, контроллер регулируется на минимальный порог проходящего тока. При превышении заданного предела и произойдет срабатывание системы «антипотоп».
В беспроводных схемах такой порог срабатывания уже задан в самом датчике. Специальная микросхема непрерывно наблюдает за состоянием сопротивления между двумя контактами и, в случае тревоги, отправляет радиосигнал на приёмное устройство в контроллере. Понятно, что оба эти элемента системы работают на одной радиочастоте.
Но есть одна проблема.
Беспроводной небольшой датчик протечки воды может работать на больших расстояниях (до 200 метров). Но в разных системах от разных фирм используется свой принцип модуляции радиосигнала. По этой причине датчик контроля беспроводного типа из набора одной системы (например, GIDROLOCK) нельзя заменить аналогичным датчиком из другого набора (допустим, NEPTUN BUGATTI PROW).
Но лучшие производители таких систем сигнализации уже заранее дополняют комплект как проводными, так и беспроводными датчиками. Если каких-то датчиков будет не хватать, их всегда можно докупить.
Проводные датчики внезапной утечки воды более привлекательны из-за своей простоты и надежности. Но проводная система может нарушить дизайн помещения, поэтому возникает необходимость в скрытой проводке кабельных линий. Кроме того не всегда есть возможность чтобы подключался именно проводной датчик.
Общие принципы размещения датчиков протечки
Любой владелец помещения (жилого или офисного) знает, где проходят коммуникации водоснабжения или отопления. Потенциальных мест протечки не так много:
- запорные краны, смесители;
- соединительные муфты, тройники (особенно это касается пропиленовых труб, которые соединяются методом пайки);
- вводные патрубки и фланцы бачка унитаза, стиральной или посудомоечной машины, гибкие шланги кухонных смесителей;
- места подключения приборов учета (счетчиков воды);
- радиаторы отопления (могут протекать как по всей поверхности, так и в местах соединения с магистралью).
Разумеется, в идеале, датчики должны быть расположены именно под этими устройствами. Но тогда их может быть слишком много, даже для варианта самостоятельного изготовления.
На самом деле, достаточно 1–2 датчиков на потенциально опасное помещение. Если это ванная комната, или туалет — как правило, имеется порожек входной двери. В этом случае, вода набирается, как в поддон, слой может достигать 1–2 см, пока жидкость не прольется через порог. В этом случае, место установки не критично, главное, чтобы датчик не мешал передвигаться по комнате.
На кухне датчики устанавливаются на пол под раковиной, за стиральной или посудомоечной машиной. Если возникнет протечка, она сначала образует лужицу, в которой и сработает сигнализация.
В остальных помещениях прибор устанавливается под радиаторами отопления, поскольку через спальню или гостиную трубы водоснабжения не прокладываются.
Не лишним будет установка датчика в нишу, по которой проходят стояки трубопроводов и канализации.
Наиболее критичные точки прорыва воды
При равномерном рабочем давлении, риск протечки минимален. Тоже самое относится к смесителям и кранам, если вы открываете (закрываете) воду плавно. Слабое место системы трубопроводов проявляет себя при гидроударах:
- клапан подачи воды в стиральную машину при запирании создает давление, в 2–3 раза превышающее номинал водопровода;
- то же самое, но в меньшей степени, относится к запирающей арматуре бачка унитаза;
- радиаторы отопления (а также места их подключения к системе) зачастую не выдерживают тестовую опрессовку, которую проводят предприятия теплоснабжения.
Как правильно размещать датчики
Контактная пластина должна располагаться как можно ближе к поверхности пола, не касаясь его. Оптимальная дистанция: 2–3 мм. Если контакты разместить непосредственно на полу, будут возникать постоянные ложные срабатывания из-за конденсата. Большое расстояние снижает эффективность защиты. 20–30 миллиметров воды, это уже проблема. Чем раньше сработает датчик, тем меньше потери.
Принцип работы датчиков протечек
Говоря о блок схеме — все очень просто. Некий элемент фиксирует жидкость в точке его размещения, и подает сигнал в исполнительный модуль. Который, в зависимости от настроек может подавать световые или звуковые сигналы, и (или) дать команду на перекрытие задвижки.
Как устроены датчики
Поплавковый механизм рассматривать не будем, поскольку в домашних условиях он не эффективен. Там все просто: основание закреплено на полу, на шарнире подвешен поплавок, который при всплытии замыкает контакты выключателя. Подобный принцип (только механический) применяется в бачке унитаза.
Чаще всего применяется контактный датчик, который использует естественную способность воды проводить электрический ток.
Разумеется, это не полноценный включатель, через который проходит напряжение 220 вольт. К двум контактным пластинам (см. иллюстрацию) подключается чувствительная схема, которая фиксирует даже небольшую силу тока. Датчик может быть отдельным (как на фотографии выше), или встроенным в общий корпус. Такое решение применяется на мобильных автономных датчиках, работающих от батарейки или аккумулятора.
Если у вас нет системы «умный дом», а вода подается без всяких электромагнитных клапанов, именно простейший датчик со звуковой сигнализацией можно использовать в качестве стартового варианта.
Какой датчик лучше выбрать для контроля утечки воды
Выбор датчика для каждого конкретного случая определяется возможностями и потребностями. Нет необходимости использовать сложный и дорогой прибор, если контролируемый объект имеет определенную инерцию, а эффект нарушения целостности не даст значительных материальных затрат. Например, емкость надворного душа на даче не требует установки дорого датчика утечки воды. Достаточно установить простейшую поплавковую систему, которая при наполнении перекроет подачу из водопроводной сети.
Другое дело там, где любые утечки могут оказать значительный вред и привести к материальным потерям. Здесь экономить нужно достаточно разумно. Поэтому выбор контрольных датчиков определяется реальными потребностями. В торговой сети имеются консультанты, которые помогут подобрать оптимальный вариант.

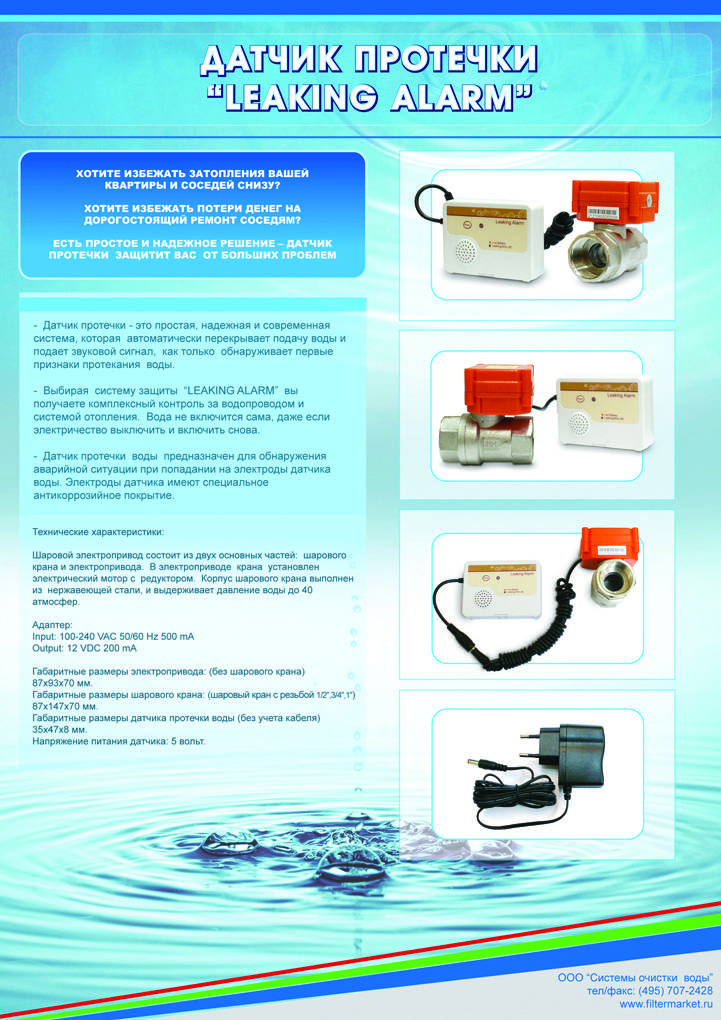

Типовая комплектация
Любая система защиты от протечек, как уже было отмечено, имеет одну и ту же элементную базу, которая состоит из:
- шарового(ых) электрокрана(ов);
- контроллера;
- датчика(ов).

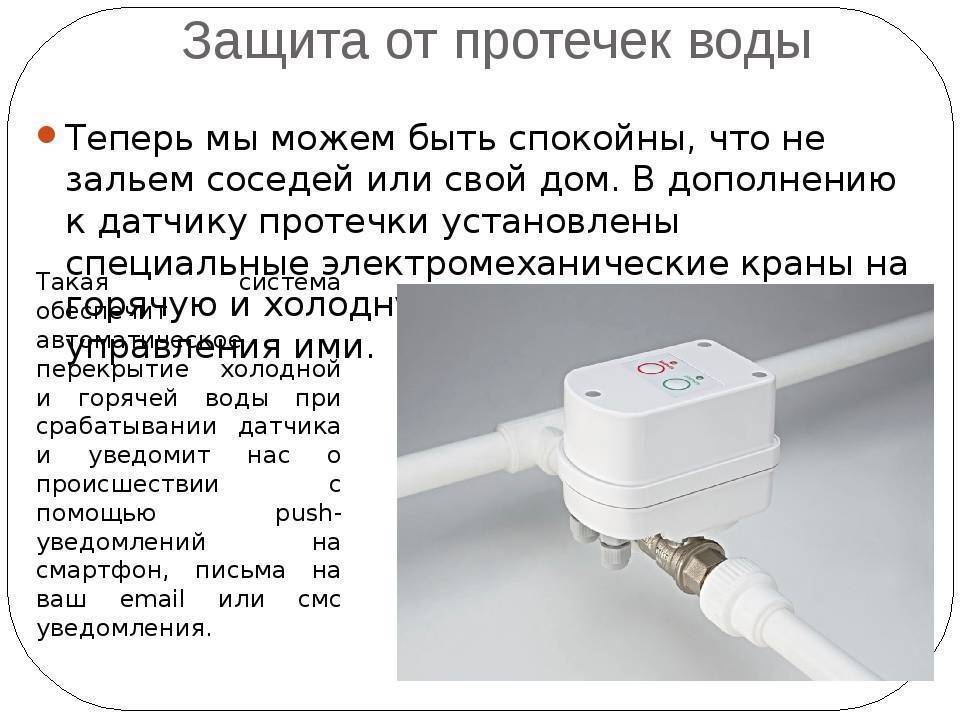

Шаровые краны
Электрокран для систем от протечек обладает несколькими параметрами, из которых стоит выделить наиболее важные — скорость закрытия, размеры и материал изготовления.
Время, затрачиваемое электрокраном на закрытие, существеннее всего остального влияет на общее время срабатывания защиты. От скорости закрытия напрямую зависит то, сколько воды успеет утечь, прежде чем будут устранены причины аварийной ситуации.
Материал каркаса электрокрана очень сильно влияет на его долговечность. Самыми надежными и безопасными кранами являются выполненные из нержавейки и латуни с никелевым покрытием.
Контроллер
Контроллер должен быть автономен, чтобы система не зависела от периодических (или аварийных) отключений электричества. В современных устройствах защиты от протечек иногда установлены даже 2-е резервные источники питания, продолжающие снабжать контроллер электричеством после отключения основного (сеть 220 вольт) и разрядки автономного (батарейки) источников питания. В наборах Аквасторож 3-й питающий элемент подключается через интерфейс USB.
Контроллеры, поддерживающие беспроводные датчики, ценятся вдвойне, так как могут применяться там, где проложить провода попросту не представляется возможным.
Отклик на залив должен быть минимальным. От контроллера не требуется механически взаимодействовать с напором воды в отличие от электрокрана, поэтому время срабатывания системы должно по максимуму сводиться к скорости закрытия последнего.
Датчики
Любая хорошая система защиты от потопа далеко не в последнюю очередь оценивается по максимальному количеству подключаемых датчиков. Очень часто достаточным условием для обеспечения надежной защиты от протекания труб является установка 4-х датчиков. Но это, что касается квартир и домов. Применение системы в производственной обстановке, к примеру, чревато потребностями в куда большем их количестве, что надлежащим образом учтено ее проектировщиками.
Учет эксплуатационных характеристик, а именно — длины провода датчика, простоты замены вышедших из строя датчиков, наличия антиокислительного покрытия на их контактах, поможет в дальнейшем избежать многих трудностей при монтаже и собственно контроле протечек.
Видео по теме
<center>
https://youtube.com/watch?v=CJRBnLKlYzE
</center>
Поломка сантехнического оборудования является одной из наиболее распространенных причин протечек. Согласитесь, быть виновником потопа и его жертвой одновременно неприятно, да и накладно с финансовой стороны.
Вовремя смонтированная система “анти-потоп” поможет избежать катастрофы даже в случае повреждения труб и нарушения целостности водяного контура. Перед тем, как установить датчик протечки воды своими руками, необходимо разобраться в устройстве механизма и в особенностях работы разных моделей.
Мы расскажем о конструктивных особенностях и принципе действия прибора. Объясним порядок сборки защитной системы и подключения контроллера. Наглядные фото-инструкции, тематические видео-ролики помогут выбрать прибор и выполнить его установку самостоятельно.
Место установки датчиков протечки
Устанавливают датчики в местах наиболее вероятного появления протечек: под стиральной машиной, на полу за унитазом, вод ванной и раковиной. Соединение датчиков с блоком управления может быть проводным и беспроводным. Беспроводные удобнее, но их работоспособность нельзя контролировать. Проводные датчики подключаются к блоку управления проводами, что может создавать некоторые неудобства, но при этом контролер «видит» датчики и передаст предупреждающий сигнал при их потере.
Блок управления располагают на стене в любом удобном месте, стремясь сократить протяженность используемых при монтаже проводов.
Отсекающие краны устанавливают на вводе воды в квартиру сразу после счетчиков. Система может работать от обычной электрической сети напряжением 220В (что считается небезопасным) или (предпочтительнее) от источника питания напряжением 12 В.
Принцип работы датчиков протечек
Говоря о блок схеме — все очень просто. Некий элемент фиксирует жидкость в точке его размещения, и подает сигнал в исполнительный модуль. Который, в зависимости от настроек может подавать световые или звуковые сигналы, и (или) дать команду на перекрытие задвижки.
Как устроены датчики
Поплавковый механизм рассматривать не будем, поскольку в домашних условиях он не эффективен. Там все просто: основание закреплено на полу, на шарнире подвешен поплавок, который при всплытии замыкает контакты выключателя. Подобный принцип (только механический) применяется в бачке унитаза.
Чаще всего применяется контактный датчик, который использует естественную способность воды проводить электрический ток.
Разумеется, это не полноценный включатель, через который проходит напряжение 220 вольт. К двум контактным пластинам (см. иллюстрацию) подключается чувствительная схема, которая фиксирует даже небольшую силу тока. Датчик может быть отдельным (как на фотографии выше), или встроенным в общий корпус. Такое решение применяется на мобильных автономных датчиках, работающих от батарейки или аккумулятора.
Если у вас нет системы «умный дом», а вода подается без всяких электромагнитных клапанов, именно простейший датчик со звуковой сигнализацией можно использовать в качестве стартового варианта.

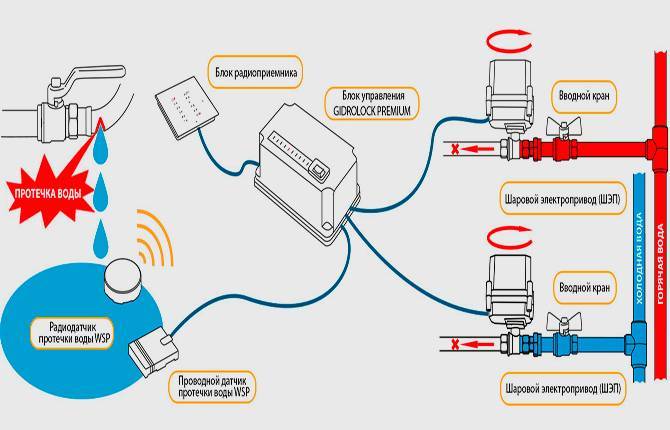

Принцип работы системы против протечек
Понятно, что если авария произошла на центральном стояке подачи воды в квартире – тут никакая система «автостоп» не поможет. Только перекрыть водоснабжение всего подъезда или дома.
Но есть немало поводов для волнений и у себя в квартире:
- Сами внутриквартирные трубы, места соединений, смесители — со временем изнашиваются и становятся причиной аварий.
- Сама бытовая техника — стиральные и посудомоечные машины имеют свой срок безаварийной работы. Со временем резиновые уплотнители, трубки подвода воды теряют свою прочность и эластичность. Если их вовремя не заменить, то следующий ремонт будет уже у соседей снизу. И скорее всего за ваш счет.
- Самостоятельная прокладка трубопроводов и подключение сантехнического оборудования — унитаза, ванны, душевой кабины, стиральных и посудомоечных машин — тоже частая причина квартирного потопа.
- Не забудем и о человеческом факторе. Элементарная забывчивость приводит к переполнению ванны и, как следствие, к затоплению нижних этажей.
Стандартная система антипротечек реагирует на любой контакт с водой на полу. Датчик воды может быть размещен где угодно — санузел, кухня, под ванной или там где возможен прорыв водопровода.

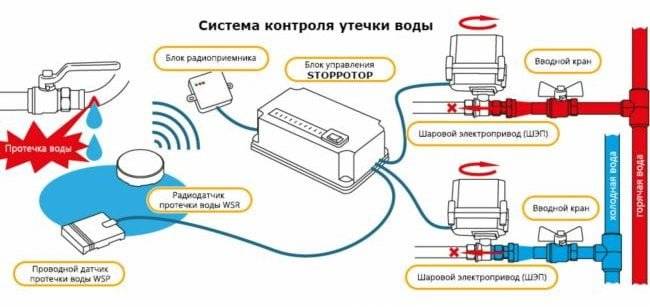

Как работает такая система?
В основе всех извещателей от протечки воды наличие пары электродов.
При контакте с водой электрическая цепь замыкается. Сигнал о понижении сопротивления поступает прямиком на контроллер, который обрабатывает поступившую информацию и подает свой электрический сигнал на срабатывание электромагнитных клапанов, поставленных на трубах подводки воды в квартиру.
Вода в дом поступать не будет то тех пор, пока причины аварии не будет устранены. И только после этого система будет запущена снова и краны подачи воды откроются.
Такие комплексы работают автономно и в автоматическом режиме.
Принцип работы датчиков протечек
Говоря о блок схеме — все очень просто. Некий элемент фиксирует жидкость в точке его размещения, и подает сигнал в исполнительный модуль. Который, в зависимости от настроек может подавать световые или звуковые сигналы, и (или) дать команду на перекрытие задвижки.
Как устроены датчики
Поплавковый механизм рассматривать не будем, поскольку в домашних условиях он не эффективен. Там все просто: основание закреплено на полу, на шарнире подвешен поплавок, который при всплытии замыкает контакты выключателя. Подобный принцип (только механический) применяется в бачке унитаза.
Чаще всего применяется контактный датчик, который использует естественную способность воды проводить электрический ток.
Разумеется, это не полноценный включатель, через который проходит напряжение 220 вольт. К двум контактным пластинам (см. иллюстрацию) подключается чувствительная схема, которая фиксирует даже небольшую силу тока. Датчик может быть отдельным (как на фотографии выше), или встроенным в общий корпус. Такое решение применяется на мобильных автономных датчиках, работающих от батарейки или аккумулятора.
Если у вас нет системы «умный дом», а вода подается без всяких электромагнитных клапанов, именно простейший датчик со звуковой сигнализацией можно использовать в качестве стартового варианта.
Обзор и сравнение популярных устройств защиты от затопления
«Стоп потоп Радуга»
Прекрасная отечественная разработка с электронным блоком управления, датчиками и электроприводной запорной арматурой.
Аквасторож (аквастоп)
Считается безаналоговым защитным устройством, срабатывающим при срыве наливного шланга. Его установка не помешает работе стиральной машинки, но позволит избежать серьезных неприятностей при поломке. Позиционируется производителем, как три абсолютно: надежно, автономно и безопасно.
Нептун
Автоматически перекрывает воду при протечке, может управляться через смартфон, реализуется в виде готового комплекта или отдельных комплектующих.
Работа датчика затопления
Всего известно два варианта измерителей уровня воды. Проводное оборудование, соединяется шнуром, а беспроводное, высылает сигнал. Любой вид прибора имеет два электрода. Когда прибор погружается в воду, его полюса замыкаются. Устройство отправляет сигнал на контроллер. Контроллер перенаправляет его на вентили запорной аппаратуры. Перекрывается подача воды.
Процесс длится пятнадцати секунд.
Вода отключена до устранения аварии. В устранении проблемы нет ничего сложного. Следует исполнить пару простых действий, и прибор будет работать. Правильно подсоединенная система обеспечивает надежную защиту от неожиданных протечек водопровода.

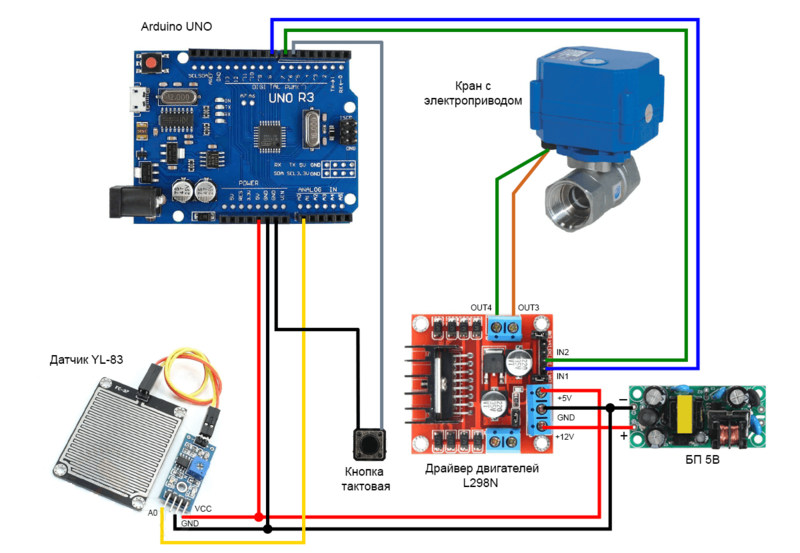

Варианты самодельного изготовления
Если есть время, возможность и желание — можно изготовить датчик протечки воды своими руками.
Простейшая конструкция
Начнем с простейшего варианта.
На рисунке снизу показа принципиальная схема. Она совсем не сложная и доступная для самостоятельной сборки.
Собирается она на основе транзистора VT1 (BC515, 517 или 618).
Питание с батарейки на 9 В подается на транзистор VT1 и далее по цепи на простейший динамик В1 (пищалка).
Именно в этой схеме применена 9-ти вольтовая батарейка «Крона».

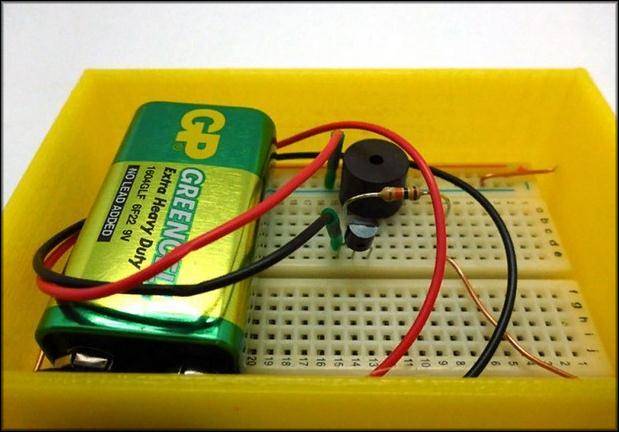

В качестве корпуса использована обычная мыльница.
С регулятором чувствительности
Если немного усложнить предыдущую схему, можно дополнить ее подстраиваемой чувствительностью. На схеме эту функцию выполняет переменный резистор РЭС60. Можно настроить на срабатывание при появлении пара или при полном погружении датчика в воду.

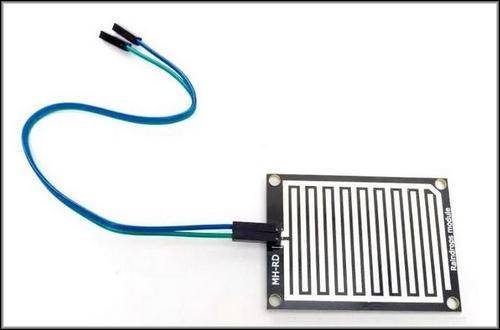

Как датчик большой протечки воды в обоих вариантах используется гетинаксовая пластина.
В этой схеме нет динамика. Ток от батарейки проходит через пластину. В нормальном состоянии цепь разомкнута, но, если вода замыкает контакты, то электричество поступает на транзистор РЭС60 (выполняет роль ключа), а от него идет на аварийный клапан.
Как выбрать датчик протечки
Датчик протечки – довольно сложное устройство, с которым при покупке у многих пользователей могут возникнуть проблемы.
В первую очередь покупатель должен определиться бюджетом и только после этого подбирать модель под свои личные предпочтения
Очень важно при выборе датчика обращать внимание на следующие критерии
Автоматическая система проворачивания
Один из важнейших критериев, отвечающий за автоматическое страгивание электроприводных кранов. Такой подход исключает образование загрязнений и солей в рабочих частях устройства.
Комплектация
Как правило, в стандартный комплект поставки входят следующие элементы:
- Блок контроллера;
- Набор проводов;
- Не меньше 2 датчиков-извещателей;
- Электроприводной шаровой кран;
- Комплект батареек.
- Тип крана. Сегодня существует несколько видов краны с электромагнитным шибером и электроприводов. Последний вариант более экономичный и простой в использовании. К тому же в электроприводных моделях можно вручную переключать положение блокирующих пластин.
- Удаленность от контроллера. От дальности действия зависит размер и этажность здания, в котором удастся использовать датчик протечки. Оптимальная длина при соединении составляет не менее 80 метров.
- Функциональность. Более дорогостоящие модели отличаются широким набором дополнительных функций. В качестве примера можно привести поддержку звуковой и световой сигнализации, измерение температуры, мониторинг уровня влажности, оповещение о глушении и т.д.
- Тип подключения. Наиболее широким спросом пользуются датчики с возможностью беспроводного подключения. В этом случае настройка осуществляется с помощью сканирования QR-кода или мобильного приложения.
- Срок гарантии. Модели с более долгим гарантийным сроком отличаются высокой стоимостью. Однако в этом случае при непредвиденных ситуациях владелец датчика может в любой момент обратиться в сервисный центр.
Источник
Монтаж системы предупреждения протечки воды
Защитный контур представляет собой конструктор, элементы которого соединяются между собой специальными разъемами. Простота сборки обеспечивает быстрый монтаж и интеграцию с системами «Умный дом». Перед установкой составляют схему расположения отдельных частей и проверяют соответствие длины проводов тому расстоянию, которое потребуется для подключения измерителей и кранов к контроллеру.
Порядок проведения работ включает в себя:
- разметку точек монтажа;
- прокладку проводов;
- врезку кранов;
- установку определителей протечки;
- монтаж управляющего модуля;
- подключение и проверку системы.
Внешний вид, установленного защитного контура системы.

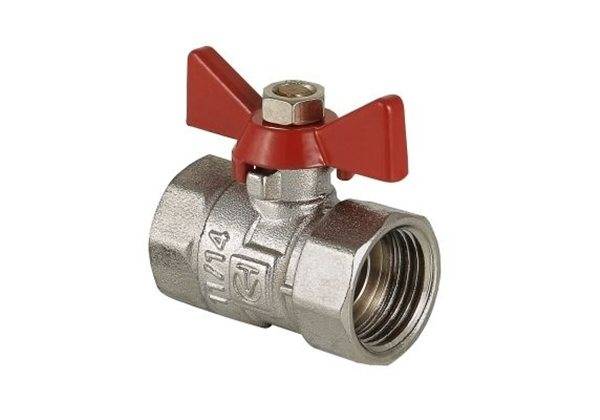

Врезка шарового крана
Самым трудоемким этапом считается крепление шарового крана, что объясняется необходимостью его использования на разных типах труб. Водопровод перерезают в непосредственной близости от предварительно перекрытого вентиля воды. Затем снимают счетчик и закрепляют отсекающий клапан на кране, после чего возвращают в первоначальное положение счетчик воды и участки трубопровода.
Металлопластиковые элементы прижимают контргайкой, полипропиленовые конструкции соединяют пайкой или с помощью разъемных муфт. Для подключения шаровых кранов к распределителю блока питания используют выделенную силовую линию.
Установка датчиков протечки воды
Датчики располагают в местах возможной протечки, при этом особое внимание необходимо уделить переходу между коробом, где помещаются трубы. Это необходимо для того, чтобы при аварии вода попала на датчик, а не продолжала течь мимо него. Схема их подключения может быть как напольной, так и внутренней, при которой элементы врезают в материал покрытия
В первом случае пластину размещают контактами вниз и фиксируют двусторонним скотчем или строительным клеем. Такой вариант применяют в тех случаях, когда монтаж системы «антипротечки» выполняют после установки сантехнического оборудования
Схема их подключения может быть как напольной, так и внутренней, при которой элементы врезают в материал покрытия. В первом случае пластину размещают контактами вниз и фиксируют двусторонним скотчем или строительным клеем. Такой вариант применяют в тех случаях, когда монтаж системы «антипротечки» выполняют после установки сантехнического оборудования.
Схемы подключения датчика протечки воды.
При внутреннем расположении устройства его контакты размещают на 3-4 мм выше уровня покрытия, что позволяет исключить срабатывание при случайном разбрызгивании воды или уборке. Соединяющий провод укладывают в гофрированную трубу, непроницаемую для воды. Производители гарантируют эффективность работы системы даже в том случае, когда определитель удален от управляющего модуля на 100 м.
Беспроводные аппараты монтируются на любой поверхности благодаря системе крепежа.
Правила монтажа контроллера
Аппарат размещают в нише или на стене рядом с электропроводкой и запорными вентилями. Блоком питания контроллера служит силовой шкаф, поэтому к устройству подводят фазу и ноль. Провода соединяют с помощью специальных клеммных разъемов, которые для удобства монтажа нумеруют и подписывают. Затем подключают определители протечки воды и приступают к диагностике.
Проверка работы системы
При включении модуля управления на его панели зажигается зеленый индикатор, свидетельствующий о готовности к работе. Если в этот момент намочить пластину датчика водой, свет лампочки изменится на красный, включится подача звукового импульса и отсекающие клапаны заблокируют пуск воды. Для разблокирования определитель протирают сухой тряпкой и перезагружают устройство. После проверки состояния контроллер будет готов к работе.
Выводы и полезное видео по теме
Обзор комплектации системы против протечек Нептун и советы по проведению монтажа:
Обзор набора Аквасторож:
Большинство систем защиты от аварийных протечек воды самодостаточны – они способны не только контролировать протечки, но производят периодический мониторинг датчиков, определяют уровень заряда батареи, прочищают электромагнитные клапаны.
Современные системы «антипротечка» полностью автономны и требуют вмешательства человека только для ликвидации аварии.
Подыскиваете эффективный датчик для защиты от протечек? Или есть опыт использования таких устройств? Оставляйте, пожалуйста, комментарии к статье, задавайте вопросы и делитесь своим впечатлением о применении систем защиты “анти-потоп”.
