Чудо-печь для гаража на солярке своими руками: пошаговая инструкция по сооружению

Особенности конструкции печки

Так выглядит чудо печка на солярке.

«Чудо печка на солярке», – именно так называют такой отопительный прибор производители и многие потребители из-за её высокой работоспособности. Она состоит из нескольких конструктивных элементов:

• корпуса из жаропрочного металла, который имеет эстетичный вид из-за нанесенного порошкового покрытия;
• отражателя, он необходим для равномерного распределения тепла внутри помещения;
• топливного резервуара, который является съёмной частью, имеет клапан;
• винта, установленного для регулировки работы устройства;
• фитиля, расположенного в отдельном блоке;
• горелки, которая закрыта решеткой или сеткой (имеет куполообразный вид, может использоваться для нагрева пищи, кипячения воды).

В качестве топлива используется доступное горючее – солярка. Необходимый объем заливается в бак, затем горючее равномерно поступает в блок с фитилем. Подачу топлива можно отрегулировать. Фитиль для чудо-печки на солярке изготавливается из особого стекловолокна, такой материал обеспечивает его длительную эксплуатацию и качественное горение. При сгорании топлива происходит выделение горячего пара и газа. Конструкцией печки предусмотрено их равномерное распределение внутри устройства и передача во внешнее пространство.

Как работает печь?

Использование солярки для заправки печи.

Чудо-печка имеет компактные размеры и небольшой вес. Хорошо настроенный агрегат потребляет не много топлива – около 200 грамм солярки в час, но при этом обладает достаточной мощностью. Такие важные для потребителя качества достигаются за счет конструкции печки и её принципа работы.

Солярку требуется залить в бак. Из него горючая жидкость в необходимом количестве через клапан поступает в резервуар, в него опущен фитиль. Материал, из которого он изготовлен, хорошо впитывает и удерживает солярку. Край фитиля поджигается вручную. После того, как пламя равномерно распределится по его поверхности, следует отрегулировать горение при помощи специального вентиля. Прибор можно выключить, используя это приспособление. После полного расходования солярки огонь затухает самостоятельно.

В период подготовки чудо-печки к работе и при её розжиге помещение наполняется едким запахом солярки, от которого трудно избавиться даже при длительном проветривании. Чтобы такая неприятность не случилась, заправлять агрегат и разжигать его рекомендуют на открытом воздухе.

Какие помещения рекомендуется отапливать печкой на солярке?

Процесс горения солярки сопровождается образованием вредных веществ и их выбросом. Если печь использовать регулярно, в воздухе будет опасная для человека концентрация углеводорода, оксидов (азота, серы, углерода), сажи, свинца. Стабильное воздействие таких компонентов значительно ухудшает самочувствие человека, приводит к нарушению обмена веществ в его организме, провоцирует преобразование здоровых клеток в раковые, а затем – активный рост опухоли.

Чтобы не допустить нежелательных изменений здоровья, использовать чудо-печь следует только для разового обогревания дачи, подсобного помещения, гаража. Печка для теплицы на солярке является идеальным решением для дачников. Агрегат с успехом используется для поддержания необходимого для роста растений микроклимата весной, поздним летом и осенью, когда температура воздуха значительно колеблется в дневное и ночное время или наблюдаются заморозки.

Как сделать своими руками?

Модели печей для отопления на солярке, которые можно купить в магазине, рассчитаны на определённую тепловую мощность и способны обогреть строение площадью не 30 м2. Прибор, изготовленный своими руками, будет более экономичным и идеально подходить для предполагаемых условий эксплуатации.

Материалы и инструменты

За основу при сооружении печки на солярке и керосине своими руками можно взять использованный баллон для хранения и транспортировки сжиженного пропан — бутанового газа.

Кроме него требуется подготовить:

• трубу для изготовления дымохода длиной не менее 4-х метров, с внутренним диаметром 10 см и толщиной стенки 2 мм;
• трубку из меди диной около 1,5 м;
• небольшую струбцину с винтом;
• двухлитровую медицинскую грелку;
• угловую сталь 20х20 мм;
• электроды.

Комплект инструментов должен состоять:

• сварочного аппарата;
• дрели и сверл;
• напильника;
• болгарки;
• линейки и рулетки.

1 вариант изготовления

Схема чудо-печки на солярке

1. слить остатки наполнителя из баллона;
2. промыть его слабым мыльным раствором, а затем чистой водой и хорошо высушить;
3. срезать с помощью болгарки верхнюю часть, удалить вентиль и на его место приварить трубу для отвода дыма;
4. к нижней половине (топке) приварить ножки из стального уголка и сбоку вырезать отверстие под установку медной трубки;
5. ещё одно отверстие вырезать в корпусе для регулировки поступления воздуха и прикрыть его металлической пластиной;
6. трубку из меди согнуть под углом в 90 градусов, с одного конца присоединить к резиновому шлангу от грелки, другой поместить в баллон;
7. шланг согнуть пополам, для закрепления места сгиба использовать струбцину с винтом;
8. грелку заполнить дизтопливом и подвесить на стене в удалении от прибора;
9. в топочную часть поместить чашку с горючим, при этом проследить за тем, чтобы конец медной трубки располагался непосредственно над этой ёмкостью;
10. зажжённый лист бумаги положить в чашку поверх дизельного топлива;
11. соединить обе части баллона;

При нагреве солярка начнёт испаряться, далее произойдёт самовозгорание паров. Добавить горючее можно с помощью грелки. Из неё топливо по каплям стекает к медной трубке через резиновый шланг, а затем поступает в топку. Для регулировки подачи используется винт на струбцине.

8 Разновидности

По способу изготовления, различают заводские и самодельные печи. Готовые печки обойдутся дороже, но зато покупатель такого агрегата сэкономит время и деньги на самостоятельное изготовление подобного устройства. Печь на дизельном топливе для гаража является той вещью, на которой экономить не стоит, т.к. она окупается очень быстро, нужно лишь правильно за ней ухаживать.

По способу нагрева, все дизельные печки можно разделить на модели с прямым нагревом, а также на печи с нагревом косвенным. У устройств прямого нагрева отсутствует система удаления отработанных газов, поэтому они не подойдут для маленьких помещений, концентрация CO в гараже окажется повышенной, что может привести к отравлению человека угарным газом. Аппараты косвенного нагрева пользуются большим спросом из-за их безопасности, они устроены несколько сложнее и состоят из:

1. Бачка для топлива (работают на солярке).
2. Камеры для сгорания.
3. Форсунок и винтов регулировки.
4. Основного корпуса.

Принцип их работы похож на дизельный двигатель трактора или бульдозера, из бака через форсунку топливо поступает в камеру, где происходит сгорание солярки. Далее, через теплообменник и сопло, подогретый воздух выходит в обогреваемое пространство.

По виду используемого топлива, различают печки, работающие только на соляре, мазуте или отработанном машинном масле. Существуют и универсальные печи (чаще всего – самодельные), которые способны работать на любом из перечисленных видов топлива.

Как можно сделать дизельную пушку своими руками и какие могут быть ошибки

Вполне реально создавать дизельные тепловые пушки своими руками, и при наличии профессионализма, исходных материалов и надлежащего инструмента, получится эффективное оборудование, способное на обогрев объемных помещений различного типа. Тем более если на объекте отсутствует централизованное отопление, самодельная дизельная пушка обязательно поможет в обеспечении достаточного количества тепла. С помощью такого агрегата допускается обогрев:

• крупных складских помещений,
• павильонов для торговли различными товарами,
• мастерских,
• гаражей,
• строительных объектов,
• на объектах агропромышленного сектора.

Печь на дизельном топливе своими руками

Топливо будет поступать самотеком, а принудительная подача воздуха при такой конструкции не нужна. Нагревание баллона до пожароопасных температур нужно предотвратить, установив высоту контура устройства соответственно высоте источника горения, находящегося внутри.

Обратите внимание на толщину стенок баллона. Нам нужно, чтобы образовывались горючие пары топлива. Если стенки будут толще, необходимой для кипения температуры не достигнуть

Если стенки будут толще, необходимой для кипения температуры не достигнуть.

На улице следует слить из баллона конденсат, промыть ёмкость пару раз водой, чтобы в ней не осталось одоранта. Затем её заливают водой до верха и закапывают в землю для устойчивости. Болгаркой срезаем верхнюю часть баллона с вентилем.

Следует обратить внимание на тот факт, что дымоход должен быть вертикальным без углов и наклонов. Длина самой дымоходной трубы не должна быть менее 4 метров. В эту конструкцию можно заливать и отработку, но только после предварительной её очистки

Если масло будет неочищенным, в нем могут оказаться вода или спирт. Тогда при нагревании есть опасность взрыва и пожара

В эту конструкцию можно заливать и отработку, но только после предварительной её очистки. Если масло будет неочищенным, в нем могут оказаться вода или спирт. Тогда при нагревании есть опасность взрыва и пожара.

Топливо наливается на 2/3 баллона. Зажженный лист бумаги кладут поверх солярки и крышку печки закрывают. Самовозгорание паров произойдет после повышения температуры. В работающую печь нельзя подливать горючее, использовать в этой модели бензин или керосин тоже нельзя.

1. Освобождаем баллон от конденсата, тщательно его промываем. Затем закапываем его в землю и делаем срез верхний части ёмкости вместе с вентилем.
2. Теперь у нас получилось место для крышки. На нижнюю часть конструкции, следует приварить ножки. Для этого используем стальные уголки.
3. Далее вырезаем в крышке отверстие для патрубка, размер должен быть равный диаметру дымохода. Патрубок привариваем в отверстие, следим за герметичностью швов. К горизонтальной трубе привариваем дымоходную трубу.
4. Вырезаем квадрат для поддувала в нижней части конструкции и устанавливаем дверку для регуляции воздуха.
5. Теперь готовим ёмкость для топлива. Это будет труба (70х140 мм) и расположим внизу галлона. Завариваем кусок патрубка снизу, следим за герметичностью.
6. Готовим крышку с двумя отверстиями из листа металла. Причём располагаем их по центру и по краю. К центральной трубке привариваем сразу трубу равного диаметра (100 мм). Ко второму отверстию устанавливаем подвижную заслонку (диаметр 50 мм), для заливки топлива.
7. Дымоход устанавливаем вертикально без каких-либо наклонов. Длину его выбираем 4 метра, можно больше.
8. На третью часть баллона наливаем горючее. Зажигаем листок бумаги и укладываем поверх солярки, и крышка печи закрывается. С увеличением температуры произойдёт возгорание паров.

Печь из стальных листов

Оно компактно (70х50х35 см, если не считать дымоход) и достаточно легко, т.к. весит всего 27 кг. На нем можно готовить, к нему подключают водяное отопление, и ему не страшны морозы.

Вкратце, она выглядит как две большие консервы или диска, соединенные трубой с большим количеством отверстий и трубой для отводов продуктов горения в верхней части.

Прибор являет собой две емкости, соединенные трубой большого диаметра (фитильная чаша) с рядами отверстий для поступления воздуха и дымоотвода.

Керосин или солярка из топливной камеры попадает в фитильную емкость самотеком. Там горючее греется – получается газообразная смесь. Она направляется в камеру сгорания и там горит.

В верхней ее части помещают спираль, она выступает нагревательным элементом и раскаляется до 800°С, отходы горения удаляются через дымоход.

Прибор, изготовленный своими руками, может иметь компактные размеры, обладает высоким уровнем безопасности.

Он очень экономный: топливная смесь и горючие соединения сгорают полностью.

Потребуется металл листами толщиной 5 мм или больше. Труба имеет 2 колена, вкладываемых друг в друга, и располагается далеко от дверцы.

Нижняя емкость служит топкой и одновременно баком для горючего, она имеет отверстие для заливки горючего. Среднестатистический такой прибор вмещает около 2–12 л солярки.

Меры безопастности при эксплуатации

Надёжное обращение с чудо-печью предполагает обязательное исполнение следующих условий:

• категорически запрещается располагать ее в близи от огнеопасных веществ и предметов (ГСМ и мебели),
• не допускается применять марки горючего, хорошие от рекомендуемого,
• отапливаемое помещение должно быть хорошо проветриваемым.

Кроме этого, должна быть исключена возможность попадания на эксплуатируемую печь каких-либо жидкостей (а также и воды).

Очень отметим то событие, что чудо-печь допускается эксплуатировать только в помещениях, оснащенных качественной приточной вентиляцией.

Потому, что при розжиге обогревающего устройства выделяется большое количество дыма – его эргономичнее всего разжигать на улице, по окончании чего печь возможно внесена обратно в помещение.

Какую делать?

Имея в виду требования безопасности, самодельная дизельная печь в принципе может быть построена под одной из след. схем:

• Двухконтурной газовоздушной;
• Фитильной;
• Капельной.

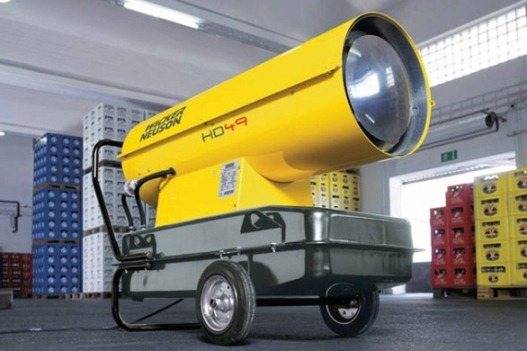

Пушка

Двухконтурная газовоздушная отопительная печь не что иное, как теплопушка или автопечка, в зависимости от мощности. Ее достоинство – мгновенный прогрев помещения; в этом смысле теплопушка самая чудесная из чудо-печей. Как она устроена и как сделать теплопушку для гаража из деталей и узлов негодных устройств того же рода, см. видео:

Видео: пушка-обогреватель на солярке/отработке

Помимо технологической сложности (нужны точеные, фрезерованные и штампованные детали из жаростойких материалов) и энергозависимости (для наддува и защитно-управляющей электроники, без чего теплопушка вовсе не работает), очень серьезный порок теплопушек – прожорливость. Вторичный теплоноситель воздух, его теплоемкость и теплопроводность ничтожны, поэтому теплообменник нужно греть сильно и внутренние теплопотери велики. Расход топлива теплопушкой ок. 1,15 л/час на 10 кВт тепловой мощности. На прогрев обычного гаража расходуется 3-5 л соляры. При теперешних ценах на дизтопливо от такого тепла как-то не особо уютно. Единственно приемлемая сфера применения теплопушки в быту – прогрев перед выездом неотапливаемого гаража, чтобы успеть по-теплому принести с подзарядки и поставить аккумулятор.

Фитиль

Устройство фитильной печи на жидком топливе аналогично всем известному керогазу, слева и посередине на рис. В настоящее время выпускаются также бытовые отопительно-варочные печи Солярогаз (справа); их основное топливо дизель, но можно запускать и на керосине, расход которого будет немного больше, чем в керогазе.

Фитильные печи на жидком топливе могут нерегулярно использоваться для приготовления пищи в проветриваемых помещениях, но как стационарные кулинарные непригодны – еда прованивается горючкой. Их главные недостатки, во-первых, технологическая сложность. Удивлены? Но детали этих грубых железяк на самом деле должны делаться весьма точно из высококачественных материалов, иначе фитильная печь становится пожаро- и взрывоопасной. Во-вторых, ограниченная тепловая мощность: технически ок. 5 кВт; по безопасности 2,5-3 кВт.

Оба этих недостатка обусловлены одним и тем же обстоятельством – в фитильных приборах с мокрым фитилем тепловыделение с увеличением размеров агрегата растет быстрее, чем теплоотдача. Керогаз-котел сразу взорвется от перегрева

Но отсюда же вытекает важное для самодельщиков следствие: маленькую фитильную печку для дачи, похода и рыбалки можно сделать вполне безопасной, насколько это вообще возможно для приборов на жидком топливе. Особенно – если применить сухой фитиль, т.е. вместо керогаза сделать примус

При объеме топливного бака до 0,5-0,7 л в него можно будет заливать вообще любую горючую жидкость, кроме эфира, от спирта и бензина до рапсового масла

вместо керогаза сделать примус. При объеме топливного бака до 0,5-0,7 л в него можно будет заливать вообще любую горючую жидкость, кроме эфира, от спирта и бензина до рапсового масла.

Чертежи и рекомендации по изготовлению самодельного мини-примуса даны на рис. ниже. Бак можно спаять из латуни той же толщины; припой – с температурой плавления от 220 градусов: ПОС-10, ПОС-30, ПОС-40, ПОС-90. Оптимальный диаметр сопла для солярки и керосина – 0,6 мм. При емкости бака до 0,2 л таким же образом можно сделать спиртовку, более экономичную и безопасную, чем с мокрым фитилем, см. рис. справа; сопло – 0,8-1,0 мм.

Самодельный многотопливный походный примус

Примечание: диаметр сопла примуса зависит в обратном порядке более от теплотворной способности (энергоемкости) топлива, чем от его текучести. Чем больше тепла топливо выделяет, тем уже должно быть сопло.

Капельницы

Оптимальный вариант самодельного дизельного отопительного прибора – капельная печь на солярке:

1. Экономична: расход топлива в достаточно проработанной конструкции менее 0,6 л/час на 10 кВт тепловой мощности.
2. На тепловую мощность до 20 кВт (чего достаточно для отопления небольшого дома или большой теплицы/птичника/скотного сарая) может быть конструктивно и технологически полностью выполнена в домашних условиях.
3. Под капельное сжигание дизеля возможно доработать любую печку-буржуйку, причем возможность запуска на твердом топливе остается.
4. Капельной буржуйкой на солярке в соотв. техническом исполнении (см. далее) можно отапливать теплицы, птичники, свинарники, коровники и т.п.
5. Также с капельным сжиганием дизтоплива возможно построить чудо печь на солярке и отработке для обогрева подсобных помещений.

Принцип действия

Как устроена и работает чудо-печка

Заводская или самодельная печь для гаража на отработке или солярке многофункциональна. Она подойдет в качестве основного, дополнительного или альтернативного источника тепла (если в помещении уже смонтирована отопительная система). В случае необходимости прибор можно использовать и как варочную поверхность: на печке быстро разогревается пища, закипает чайник.

Чудо-печки нельзя устанавливать в плохо вентилируемых помещениях. Во время работы прибора в атмосферу практически не выделяются вредные вещества. А вот в моменты розжига и тушения пламени происходят выбросы небольшого количества опасного для здоровья дыма

Чудо-печи работают не только на солярке, но и на других видах жидкого топлива, причем наилучший вариант – керосин. Однако в большинстве случаев автолюбители используют именно солярку, т.к. она недорогая. Мощность печки – 1.8-5 Вт (показатель зависит от конструкции и качества сборки модели).

Одной заправки топливного бака достаточно, чтобы чудо-печка непрерывно отапливала помещение 6-28 часов. Этот срок определяется конструкцией модели и объемом топливного бака

Чудо-печка состоит из топливного бака (его обычно делают съемным) с клапаном, сменного блока с фитилем, винта регулировки, отражателя и горелки. Все эти узлы помещают в общий корпус, который можно изготовить из бочки, листов жаростойкой стали или б/у газового баллона.

По этому чертежу можно изготовить печь из стальных листов. Ее габариты могут различаться в зависимости от предпочтений владельца гаража. Чаще всего высота модели составляет 3500-6000 мм, а ширина и глубина 2500-4000 мм

Горелку помещают в центр конструкции. К ней поступает топливо из бака, который располагается у задней стенки корпуса. Чтобы добиться нужного температурного режима, используют регулировочный винт. Важная деталь – отражатель. Именно он обеспечивает быстрый и качественный прогрев помещения.

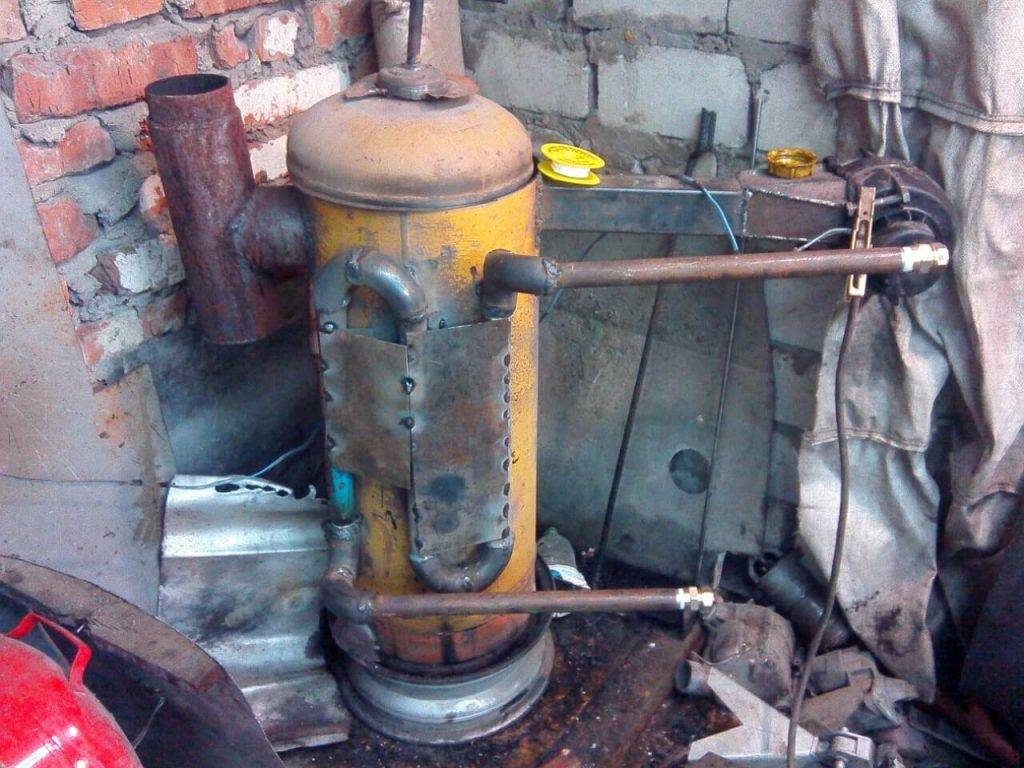

Старый газовый баллон может еще послужить в качестве отопительного прибора. Главное, чтобы металл не был ржавым, а корпус оставался целым и прочным

При выборе конструкции лучше остановиться на компактной модели весом 10-20 кг. Такую печку будет нетрудно переставлять, переносить и транспортировать без посторонней помощи.

Как сделать своими руками

В этом разделе мы познакомимся с печью-капельницей:

• Для помещения 9 кв. м. устанавливаем ящик, имеющий габариты 300х300х450 мм.
• Огнетушитель с отпиленным дном или ½ часть двухсотлитрового бака, также подойдут.
• Медицинскую грелку будем применять для солярки (2 литра). Берём шланг от грелки и подсоединяем медную трубку на его конец (100 см) и сгибаем.
• Для фиксирования элементов используем вспомогательное устройство в виде струбцины. Его ставим посредине шланга и вставляем винт для регулировки жидкости.
• Функцию фитиля будет исполнять ветошь в печке.
• Далее крепим дверцу.
• В печке просверливаем дырку, в центральной её части, равную диаметру медной трубки. Можно расположить отверстие возле дверцы или сбоку, чтобы конструкцию можно было использовать для приготовления пищи.

Характеристика

Печка имеет несколько основных элементов: топливный бак, емкость с фитилем или камеру сгорания и элемент, отдающий тепло.

Обогреваемые объекты

Вот приблизительный перечень объектов, которые можно эффективно отапливать такой печью:

• теплицы, парники;
• подвальные, цокольные помещения;
• дачные домики, подобные сооружения на участке;
• гаражи, подсобки, мастерские, палатки, кабинки;
• жилые помещения.

Безопасность и рекомендации

При обустройстве следует учитывать следующие рекомендации и технику безопасности:

• рекомендуемая длина дымохода – более 4 м;
• можно заливать также отработанное масло вместо солярки;
• при постоянном пользовании раз в 2 недели нужна чистка;
• для розжига используют кусок газеты или ветошь, пропитанную соляркой: она поджигается, а горючая смесь внутри печки воспламеняется при достижении нужной температуры;
• продукты сгорания, вредные выхлопы выделяются только во время розжига: можно оборудовать отвод для выделяемых веществ. Объект должен хорошо проветриваться;
• нужно исключить сквозняки внутри помещения;
• печка размещается вдали от посторонних легковоспламеняющихся предметов, которые могут попасть внутрь ее или загореться при нагреве около нее;
• вокруг прибора должно быть 0,5 м и больше свободного места.

Принцип работы. Преимущества

В таких устройствах горит не сама жидкость, а смесь из воздуха и его паров или ветошь, пропитанная топливом. Отопитель состоит из трех частей: топливного бака, камеры сгорания и нагревательного элемента. В бак заливается топливо, оно выделяет пары, розжигом создается необходимая температура – пары вспыхивают и горят.

Преимущества приборов такого типа:

• минимальный уровень вредных газов и паров (выделяются только при розжиге). Такой отопитель не выделяет дым, сажу;
• высокая безопасность: устройство не требует постоянного контроля;
• экономичность. Дизель обладает высокой плотностью, что делает его расход незначительным;
• в солярку можно домешивать биотопливо, например, растительное масло;
• компактные размеры, мобильность.

В некоторых таких устройствах, сделанных своими руками, верхняя часть являет собой емкость с плоской поверхностью и служит элементом, который отдает тепло, поэтому ее используют для готовки, нагрева воды.

Преимущества и недостатки

Преимуществами печек на солярке для отопления являются:

• небольшие габариты;
• мобильность;
• доступность топлива и его небольшой расход;
• отсутствие открытого пламени;
• регулировка интенсивности;
• отсутствие затрат на сооружение капитальной дымоотводной трубы;
• приемлемая цена.

  К минусам можно отнести:

• периодическую замену фитилей;
• частую чистку горелки;
• печь на солярке не рекомендуется использовать для обогрева жилых помещений в качестве постоянного отопительного устройства, так как в комнате может чувствоваться запах солярки и не исключено попадание едкого дыма при розжиге или затухании.

Печь-капельница

Самодельная капельная печка подходит для использования в нежилых помещениях.

Печь на солярке своими руками монтируется в короткие сроки, если действовать следующим образом:

на стену подвешивается медицинская грелка объемом 2 л, оснащенная двухметровым резиновым шлангом; к концу шланга крепится согнутая под прямым углом трубка из меди длиной около 1,2 м; резиновый шланг сгибается пополам, на сгиб устанавливается небольшая жестяная струбцина с винтом – она будет выполнять функцию регулятора подачи топлива, которое должно капать; подготавливаются «топливные брикеты» форматом около 20х10х4 см – это могут быть куски старого ватного матраса или иная ветошь, причем тряпки придется скреплять тонкой проволокой, чтобы придать требуемую форму; саму печку изготавливают из любой металлической емкости, удобно использовать половину бочки, наварив на нее плоскую крышку; в боку печки прорезается отверстие и крепится дверца (размер отверстия небольшой, важно, чтобы проходил брикет), щели между корпусом и дверцей будут работать как поддувало; отверстие под патрубок дымохода располагают подальше от дверцы, можно выполнить его в боку, чтобы сверху осталось больше пространства, которое можно использовать как варочную панель; в крышке сверлится отверстие под медную трубку, его размещают по центру или со сдвигом подальше от трубы; дымоход монтируют из жестяных труб

Обогреватель на солярке работает следующим образом: в грелку заливается топливо, в саму печку укладывается пропитанный соляркой брикет — горелка и поджигается. Подача топлива регулируется винтом на струбцине. Такой дизельный отопитель достаточно пожароопасен и при его работе не избежать сильного запаха солярки.

Дизельная печка для гаража или мастерской – удобный вариант, когда недоступны традиционные носители — газ и электричество, также, если есть возможность добывать недорогое топливо. Альтернативой служит буржуйка, но для запаса дров нужно много места.

Среди всех разработанных и используемых на сегодняшний день вариантов индивидуального отопления помещений одним из наиболее интересных является обогрев, основанный на применении специальной печи, использующей в качестве рабочего ресурса отработанное масло.

Такие печи имеют предельно простую конструкцию и являются, при этом, весьма эффективными и производительными агрегатами. Справиться с изготовлением такой печки можно собственными силами, существенно сэкономив.

При желании можно усовершенствовать свой отопительный агрегат, добавив в его конструкцию чугунную плиту с конфоркой, что позволит готовить пищу, а обустройство водяного контура даст возможность подсоединить печку к отопительной системе дома и запустить полноценный водяной обогрев.

В печах подобного рода сгорание топлива происходит два раза, поэтому нужно будет соорудить сразу две топки.

В одной камере осуществляется медленное сгорание отработки с образованием горючих паров, которые переходят во второй отсек и смешиваются там с воздухом. Во второй камере воздушно-газовая смесь сгорает с выделением большого количества тепла.

В месте сгорания масла обязательно устанавливается заслонка, позволяющая регулировать количество воздуха, подающегося в первый отсек. Для обеспечения кислородом второго отделения в трубе, за счет которой выполняется соединение двух топок, создается множество отверстий (обычно порядка 50) диаметром 9-10 мм.

Делаем своими руками

Сооружение отопительного прибора самостоятельно – очень затратный, занимающий время и силу процесс. Он себя оправдывает только тогда, когда его себестоимость будет ниже, чем цена заводской разработки. Для чудо-печи этот процесс неоправданный, но каждый решает сам, что лучше.

Существует несколько видов обогревателей на солярке.

Обогреватель из газового баллона

Для изготовления потребуются:

1. Баллон без швов с толщиной стенок менее 1,5 см.
2. Трубы для дымоотвода длиною в 4 м и диаметром свыше 10 см.
3. Резервуар для горючего, объемом до 15 л.
4. Медные трубы.
5. Болгарка и аппарат для сварки.
6. Угольники из стали.

Процесс подачи солярки идет самотеком. Он не требует дополнительных элементов для прогревания воздуха. Источник горения должен быть на той же высоте, что и контур. Это позволяет предотвратить процесс перегревания печи до пожароопасной температуры.

Инструкция по изготовлению:

1. Разрежьте баллон с помощью болгарки на две ровные части. Одна из них будет служить в качестве крышки, вторая – камеры.
2. Приварите к камере металлические углы, таким образом, чтобы сформировать ножки.
3. В крышке сделайте с помощью сварочного аппарата небольшое отверстие под вытяжную трубу с диаметром 10 см. Отверстие следует сделать на расстоянии 15 см от края.
4. В корпусе проделайте небольшую дырку, которая будет использоваться для регулировки поступления воздуха. Его будет прикрывать специальная пластина.
5. От места сварки отмеряйте 10 см и в полученной точке сделайте отверстие в 3 мм диаметром. По такому принципу следует сделать еще 10 дыр, последняя из которых будет располагаться на расстоянии 0,5 м от сварочной точки.
6. В трубе просверлите отверстие под трубу с диаметром 8 см и длину 4 м. Ее следует смонтировать параллельно полу и хорошо приварить.
7. Для залива топливной жидкости в крышке следует сделать дополнительное отверстие диаметром не более 8 см.

Источник горения должен быть на той же высоте, что и контур, это позволяет предотвратить процесс перегревания печи до пожароопасной температуры

Капельный тип печки

Печь с капельной системой работы очень проста в изготовлении. Как правило, используется для обогрева небольшой площади помещений.

Инструкция по изготовлению:

1. Сделайте предварительный расчет территорию, которая будет обогреваться. Например, для помещения размером 3 на 3 метра будет достаточно ящика с параметрами 30х30х45 см.
2. Для печки с небольшими размерами можно использовать емкость от огнетушителя, для больших размеров можно использовать емкость в 200 литров.
3. Для емкости под солярку достаточно емкости объемом в 2 л, например, можно использовать обыкновенную медицинскую горелку. Для ее подсоединения следует соединить резиновый шланг горелки под углом 90 градусов с медной трубой с небольшим диаметром и длиной в 1 м.
4. Шланг следует согнуть пополам и закрепить струбциной для фиксации деталей печки. Регулировочный винт следует вмонтировать так, чтобы процесс поступление жидкости был капельным.
5. Вместо фитиля можно использовать смоченную в солярке ветошь.
6. Установите дверцу.
7. По центру корпуса сделайте отверстие под диаметр медной трубы.
8. Если планируете использовать устройство для приготовления пищи, следует смонтировать трубку не сверху, а сбоку.

Изготовление горизонтального отопителя

Если стандартный пропановый баллон уложить горизонтально, а в торце устроить дверцу, то получится довольно вместительный топливник, куда войдут метровые поленья. Для лучшей теплоотдачи и дожигания образующихся пиролизных газов нужно сделать вторичную камеру с перегородками, как это показано на чертеже.

Дожигание горючих газов в данной буржуйке совмещено с отбором теплоты у продуктов сжигания, огибающих полусферические перегородки (вырезаются из корпуса баллона). Ну и непременный атрибут интенсивного теплообмена – наружные ребра из стальных полос – ставятся обязательно. Практика показывает, что подобная печка обогревает гараж площадью до 50 м² в режиме среднего горения, о чем рассказывается в очередном видео:

В изготовлении отопительный агрегат несложен: в передней части устанавливаются дверцы, а в задней прорезается отверстие, куда приваривается вторичная камера из трубы или второго баллона. Чтобы не отнимать полезный объем топливника, зольник делается навесным. При необходимости сверху горизонтальной части устраивается варочная поверхность.

Двухконтурные

Это оборудование используется для отопления и обеспечения ГВС. Можно выделить два вида, учитывая метод водонагрева:

1. Непрерывный нагрев теплоносителя благодаря применению теплообменника. Эффективное проточное решение для небольшой семьи.
2. Имеется дополнительный бойлер, что позволяет нагревать сразу большой объем жидкости. Можно использовать в промышленных масштабах.

Двухконтурный дизельный котел

Расход дизельного топлива зависит от нескольких факторов:

• климатические условия;
• высота потолков;
• эффективность теплоизоляции;
• отапливаемая площадь.

Как подтверждают специалисты, установка конденсационной дизельной печки позволяет сэкономить на топливе. Конденсация водяных паров способна помочь увеличить КПД до рекордных 108%.

Плюсы и минусы

Любой вариант создания или покупки печки для поддержания в гараже нужной температуры обладает как положительными, так и отрицательными сторонами. Не нужно останавливаться на первом попавшемся варианте.

Только рассмотрев и проанализировав их, а также, учитывая все положительные и отрицательные аспекты, можно окончательно определиться с выбором в каждой конкретной ситуации.

Положительными моментами являются:

• Низкая стоимость используемого топлива и его малый расход, по сравнению с древесиной или каменным углем.
• Малое количество вредных выбросов в помещение и атмосферный воздух. Но стоит помнить о безопасности, любой процесс сжигания углеводородов сопровождается выделением опасного для жизни, коварного и незаметного газа – оксида углерода, который не обладает запахом. Поэтому, к вопросам вентиляции помещения следует отнестись с большой ответственностью.
• Доступность и дешевизна материалов для сооружения такой печи, все что понадобится – это немного металла.
• Простота изготовления подобной печки, с такой работой может справиться даже человек, далекий от тонкостей металлообработки. Все что нужно – уметь пользоваться болгаркой и сварочным аппаратом.
• Возможность надежной эксплуатации в холодное и теплое время года.
• Малые габариты отопительного агрегата.

Отрицательных моментов меньше, но они тоже есть:

• Печь выделяет запах от сгоревших нефтепродуктов, а про действие на организм человека окиси углерода было рассказано выше.
• Отопительный прибор нуждается в регулярной очистке, минимум раз в неделю.
• При отсутствии ухода за дизельной печкой, она весьма часто выходит из строя.
• Рядом с подобной печкой нельзя использовать нагревательные электроприборы и прочие горячие поверхности.

Дизельные тепловые пушки

При всех своих достоинствах в виде компактности и дешевизны чудо-печки неспособны быстро прогреть помещение площадью свыше 20 м2. Для этой цели лучше иметь тепловую пушку, работающую на солярке.

Такая печь для гаража или дачи гораздо эффективнее, поскольку нагревает поток воздуха, прогоняемый через нее вентилятором. Внутри корпуса цилиндрической формы установлена жидкотопливная горелка факельного типа, как показано на схеме:

В том же корпусе позади горелки размещен вентилятор, нагнетающий воздух. Впереди в целях безопасности ставится специальный отражатель. Топливо подается к форсунке насосом из бака, установленного на передвижной раме. По исполнению воздушные обогреватели на солярке делятся на 2 вида:

• прямого нагрева;
• непрямого нагрева.

Разница меж ними состоит в том, что в первом случае все продукты сжигания дизеля вместе с воздухом идут в помещение, а во втором – отводятся наружу через дымоход. Поэтому отопительная печь прямого нагрева используется для местного обогрева открытых помещений, например, во время строительства. Для гаража, дачи или жилой комнаты подойдет только второй тип агрегатов, хотя они существенно дороже первых.
