Что такое чиллер: принцип работы агрегата и технология монтажа

Теплоотвод

Одним из самых важных этапов функционирования чиллера считается теплоотвод. Этот процесс осуществляется в теплообменных аппаратах. Так, охлаждение жидкости выполняется в испарителе, а поступление тепла в окружающую среду – в конденсаторе.

Стоит сказать, что в современных чиллерах может эксплуатироваться несколько разновидностей испарителей:

пластичный паяный;
кожухотрубный;
коаксиальный.

Наиболее распространенным вариантом является пластичный паяный испаритель. Он отличается компактными размерами и высоким уровнем эффективности. Кожухотрубный вариант по своей конструкции напоминает цилиндрический кожух с трубным пучком. Процесс преобразования жидкости в пар хладагента осуществляется путем поступления хладона в межтрубное пространство.

Что касается коаксиального варианта, то его принято использовать исключительно в чиллерах с минимальной мощностью. Среди основных характеристик этого типа испарителя можно отметить простоту конструкции и отсутствие перепадов давления. Также он отличается минимальным загрязнением.

Второй теплообменник – конденсатор. Это единственное место во всей системе кондиционирования, где хладон имеет контакт с окружающей средой. Он заключается в обдуве трубок, по которым проходит хладон, наружным воздухом.

Основной задачей этого компонента чиллера является конденсация паров хладагента. Для этого могут эксплуатироваться 2 типа теплообменников:

с воздушным охлаждением;
с водяным охлаждением.

Первый вариант, в свою очередь, делится на теплообменники с внутренней и выносной установкой. В первом случае используются осевые или центробежные вентиляторы конденсатора. Как понятно из названия, выносной конденсатор предполагает установку вне помещения. Но при этом сам охладитель расположен внутри здания.

Чиллеры с осевыми вентиляторами

Возможно исполнение чиллера с дополнительным способом регулирования хо-лодопроизводительности. При вариантах исполнения чиллеров 1, 3 теплота конденсации передается наружному воздуху и безвозвратно теряется. При вариантах исполнения чиллеров 2 и 4 устанавливаются дополнительные кожухотрубные теплообменники, дублирующие конденсатор полностью в варианте R (использование 100% теплоты конденсации для нагревания воды) или частично (использование 15% теплоты конденсации для нагревания воды).

При варианте 4 дополнительный кожухотрубный конденсатор устанавливается на нагнетательной линии после компрессора перед основным воздушным конденсатором. Конфигурация чиллера может быть: ST-стандартная; LN — с пониженным уровнем шума, что достигается устройством звукопоглощающего кожуха для компрессора и понижением скорости вращения осевого вентилятора конденсатора по сравнению со стандартной конфигурацией; EN — со значительным снижением уровня шума, что достигается устройством звукопоглощающего кожуха для компрессора, увеличением площади живого сечения конденсатора для прохода воздуха и понижением скорости вращения осевого вентилятора, а так же установкой компрессора на пружинные антивибрационные опоры, применением гибких вставок на нагнетательных и всасывающих трубопроводах холодильного контура.

Требования по уровню звуковой мощности, создаваемой работающим чиллером с осевыми вентиляторами при установке за пределами здания могут быть не очень высокими, если отсутствуют особые требования по уровню шума в застройке, где это здание расположено. Если такие ограничения имеют место, необходимо выполнить расчет уровня звукового давления в помещении шума, излучаемого чиллером, и при необходимости применить чиллеры специальной конфигурации.

По какому принципу функционирует чиллер?

Принцип работы чиллера имеет свои особенности. Если вам потребовалось данное оборудование, то вы непременно должны ознакомиться с ним. Работа чиллера базируется на почти безостановочном цикле. Здесь многое зависит от потребителя.

К примеру, по системе кондиционирования перемещается фреон. Газ проникает сквозь радиатор внутреннего блока, который охлажден. Воздух обдувает радиатор. В итоге фреон прогревается, а температура воздуха понижается. Фреон попадает в компрессор. В чиллере же роль фреона исполняет холодная вода, которая протекает сквозь радиатор. Радиатор обдувается теплым воздухом из помещения. Вода нагревается, а воздух при этом охлаждается. Вода опять попадает в чиллер.

Теплообменник, предназначенный для чиллера, имеет два контура:

по одному из контуров циркулирует жидкость;
по другому контуру перемещается фреон.

Эти два контура прикасаются друг к другу. Однако вода и фреон не смешиваются. В целях повышения эффективности системы данные среды перемещаются навстречу друг другу.

В теплообменнике происходят такие процессы.

Сквозь терморегулирующий вентиль жидкий фреон проникает в свой контур теплообменника. Данное вещество расширяется, что приводит к отбору тепла от стенок. Из-за этого фреон нагревается, а стенки охлаждаются.
По контуру теплообменника протекает вода. По той причине, что стенки охлаждены, температура жидкости падает.
Фреон попадает в компрессор, а холодная вода — охлаждает что-либо.
Происходит повторение цикла.

Разновидности чиллеров

В продаже представлены различные виды чиллеров:

абсорбционные — энергия добывается преимущественно из бросового тепла, которое возникает в процессе производства и просто выбрасывается в окружающую среду (это, к примеру, горячая вода, охлаждаемая воздухом);
парокомпрессионные — холод генерируется в парокомпрессионном цикле, который состоит из таких процедур, как испарение, дросселирование, и др.

По способу монтажа чиллеры делятся на :

наружные — единый моноблок, который монтируется на улице;
внутренние — оборудование, которое состоит из двух частей. Конденсатор устанавливается снаружи здания, все остальные части — внутри.

По разновидности конденсатора чиллеры делятся на такие подвиды:

с охлаждением водяного типа. Система с таким охлаждением стоит сравнительно дорого, однако она отличается повышенной надёжностью;
с охлаждением воздушного типа. Наиболее простой и недорогой вариант.

По типу исполнения гидромодуля чиллеры делятся на следующие виды:

со встроенной установкой. Оборудование с этим гидромодулем представляет собой моноблок, в который входит расширительный бак и насосная группа;
с выносной установкой. Такой гидромодуль обычно применяется в тех случаях, если оказывается недостаточно мощности встроенного механизма. Ещё он используется в случаях, когда имеется потребность в резервировании.

Чиллер может быть оснащен одним из следующих видов компрессоров:

винтовой;
ротационный;
поршневой;
спиральный.

Также чиллеры классифицируют в зависимости от типа вентилятора. Оборудование может быть оснащено такими вентиляторами:

осевой. Оборудование с таким вентилятором можно устанавливались исключительно снаружи строения

Крайне важно, чтобы не было создано никаких препятствий для поступления воздуха в конденсатор и для его выброса вентиляторами;
центробежный. Оборудование с таким вентилятором рекомендовано для монтажа внутри здания. Оно отличается небольшими габаритами и малым уровнем шума

Оно отличается небольшими габаритами и малым уровнем шума.

Важные аспекты монтажа чиллера

Чтобы ощутить все преимущества эксплуатации такого устройства, как чиллерная установка, её монтаж нужно осуществлять строго с соблюдением определённых правил. Вот основные из них.

Данное оборудование должны устанавливать исключительно компетентные мастера.
Чиллер должен в полной мере отвечать критериям проекта инженерной сети в части места монтажа, конструкции и мощности.
Запрещено устанавливать оборудование, которое имеет изъян.
Перемещать оборудование до места, где оно будет установлено, можно только с помощью крана.
Разрешено заливать лишь воду, а также раствор этилен- либо пропиленгликоля, который имеет концентрацию до 50 процентов.
В обязательном порядке должны быть проведены пуско-наладочные испытания.
Вокруг чиллера должно оставаться пространство, обеспечивающее беспрепятственный доступ обслуживающего специалиста.
Необходимо строго соблюдать технику безопасности и рекомендации производителя.

Приобретая и устанавливая чиллер, вы можете быть уверены в том, что получите современную и надёжную систему.

Преимущества и недостатки чиллеров

Использование чиллеров для климатического контроля в помещении, имеет множество положительных сторон. В их число входят:

повышение качества жизни или работы;
вынос климатической установки за пределы помещения, что сводит к минимуму шум и вибрацию;
экономия на оплате отопления, уменьшение количества отопительных приборов или батарей;
меньшие потери полезной площади;
высокая безопасность.

К недостаткам систем охлаждения можно отнести:

большие размеры основного блока;
большой вес конструкции;
сложность установки и монтажа системы;
высокие цены на данное оборудование.

Выбирая климатическое оборудование, необходимо учитывать эти тонкости. Для небольшого помещения можно подобрать сплит-систему или кондиционер, которые могут оказаться более эффективными.

Особенности монтажа таких устройств

Сэкономить на установке чиллера сможет только опытный специалист. Всем прочим владельцам этого устройства придется оплатить услуги профессиональных монтажников, поскольку в этом вопросе любая ошибка может стать фатальной. Начинают установку с тщательного изучения всей технической документации и рекомендаций производителя.

Чиллер состоит из множества конструктивных элементов. Промышленную модель лучше всего устанавливать и запускать с помощью опытных профессионалов (+)

После этого приступают непосредственно к установке. Для чиллера следует выбрать опорную площадку, способную выдержать вес этого устройства.

На площадке монтируют раму, положение которой тщательно выверяют с помощью уровня. Если нет площадки с необходимыми характеристиками, следует забетонировать подходящий для монтажа участок, и установить на нем раму.

Установку чиллера выполняют на специальную раму, при этом необходимо провести мероприятия по защите окружающих устройство объектов от вибрационного воздействия

Если установка чиллера запланирована в подсобном помещении внутри здания, для нее необходимо соорудить фундамент, который будет возвышаться над уровнем пола. Это позволит уменьшить общую инерционность системы, снизить вибрационное воздействие, улучшить распределение массы агрегата.

Собственно чиллер монтируют на специальные пружинные или резиновые опоры с целью погасить вибрационное воздействие. Под эти опоры кладут еще один слой резины, затем закрепляют конструкцию с помощью анкерных болтов. Определяясь с местом для установки чиллера, следует помнить, что вокруг агрегата должно оставаться свободное пространство.

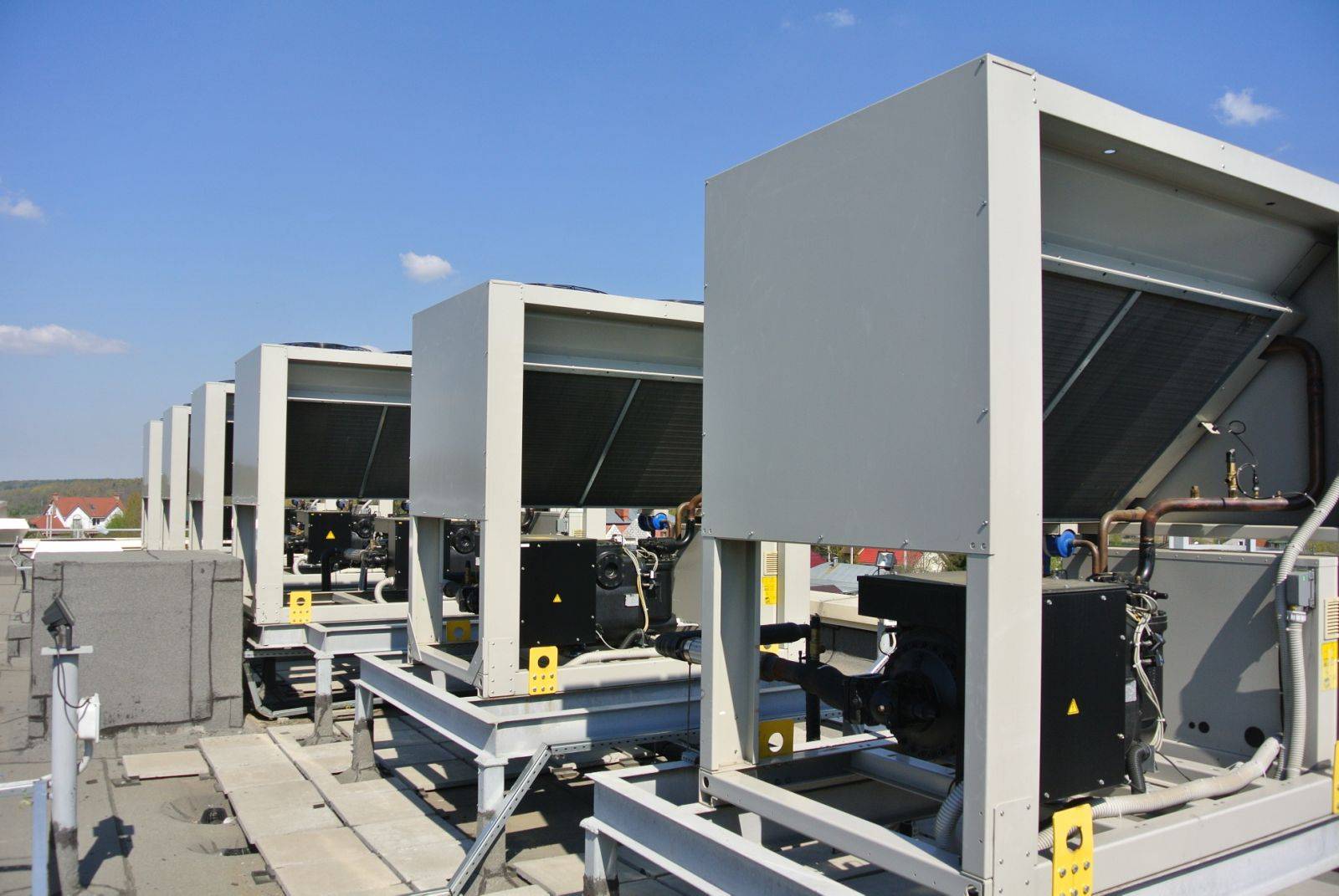

Для монтажа чиллера на улице или на крыше здания используют специальный кожух, чтобы защитить устройство от непогоды

Оно обеспечит доступ к механизмам для выполнения технического обслуживания. Кроме того, вокруг устройства должен свободно циркулировать воздух, чтобы улучшить охлаждение конденсаторов. Если чиллер установлен снаружи здания, его необходимо защитить от загрязнений, например, опавшей листвой.

Если мусор проникнет в теплообменник, это приведет к некорректной работе системы и серьезным поломкам оборудования. Недопустимо чтобы корпуса чиллера касались посторонние предметы или коммуникации, поскольку им может передаться вибрационное воздействие. Еще один важный момент при монтаже чиллера снаружи – направление ветра.

При установке внутри помещения следует учитывать шумовое воздействие, возникающее во время работы агрегата. Имеет смысл позаботиться о дополнительной шумоизоляции и продумать, как избыточный шум скажется на соседних помещениях. Не рекомендуется ставить чиллер по соседству с жилыми комнатами.

Если рядом с чиллером планируется установить еще какие-то агрегаты, нужно позаботиться, чтобы механизм не подвергался избыточному тепловому воздействию, а также чтобы не было препятствий свободному перемещению потоков воздуха.

При наружном монтаже чиллера используют специальный кожух, который защищает устройство от воздействия погодных факторов. Внутри кожуха ставят испаритель, для монтажа компрессоров предусмотрено место сбоку, а конденсатор устанавливают сверху.

Подобным же образом агрегат устанавливают на крыше здания. При внутренней установке, кожух, разумеется, не нужен, но если в этом случае используется модель с выносным конденсатором, то часть монтажных работ выполняют снаружи.

Для монтажа чиллера на крыше здания может понадобиться специальная строительная техника, поскольку устройство имеет большой физический вес

При изучении технической документации следует обратить внимание на порядок монтажа рамы под чиллер. Для некоторых моделей с высокой производительностью используют специальные виброопоры, которые не нужно дополнительно крепить анкерными болтами. Для отдельных агрегатов не требуется заливать отдельный фундамент, достаточно правильно установить раму и закрепить устройство болтами

Для отдельных агрегатов не требуется заливать отдельный фундамент, достаточно правильно установить раму и закрепить устройство болтами.

Для присоединения труб к патрубкам чиллера обычно используют муфты, поскольку диаметр этих коммуникаций невелик. Подключение чиллера к трубопроводам осуществляется только после того, как агрегат установлен на фундамент и виброопоры. Не стоит выполнять этот этап заранее, чтобы не повредить коммуникации.

Парокомпрессионные чиллеры

Парокомпрессионные чиллеры – это наиболее распространенный в настоящее время тип холодильного оборудования.

Генерация холода осуществляется в парокомпрессионном цикле, состоящем из четырех основных процессов – компрессии, конденсации, дросселирования и испарения – с использованием четырех основных элементов – компрессора, конденсатора, регулирующего вентиля и испарителя – в следующей последовательности:

Рабочее вещество (хладагент) в газообразном состоянии поступает на вход компрессора с давлением P1 (~7атм) и температурой T1 (~5C) и сжимается там до давления P2 (~30атм), нагреваясь до температуры T2(~80C). Далее хладагент следует в конденсатор, где охлаждается (как правило, за счет окружающей среды) до температуры T3 (~40С=Tокр.среды+8..15С), при этом давление в идеале остается неизменным, реально же падает на десятые доли атм. В процессе охлаждения хладагент конденсируется и полученная жидкость поступает в дроссель (капиллярная трубка, терморегулирующий вентиль, по сути – элемент с большим гидродинамическим сопротивлением), где внезапно (очень быстро) расширяется. На выходе получается паро-жидкостная смесь с параметрами P4(~7атм) и T4(~0С), поступающая в испаритель. Здесь хладагент отдает свой холод обтекающему испаритель теплоносителю, нагреваясь и испаряясь при постоянном (в идеале) давлении (реально, оно опять-таки падет на десятые доли атмосферы). Полученный охлажденный теплоноситель (Tх~7С) и является конечным продуктом. А хладагент на выходе из испарителя имеет параметры P1 и T1, с которыми попадает в компрессор. Цикл замыкается. Движущая сила – компрессор.

Хладагент и теплоноситель

Особо отметим разделение схожих на первый взгляд терминов – хладагент и теплоноситель. Хладагент – это рабочее вещество холодильного цикла, в процессе которого оно может находиться в широком диапазоне давлений, а также претерпевает фазовые изменения. Теплоноситель же агрегатного состояния (фазовых изменений) не меняет и служит для передачи (переноса) тепла (холода) на определенное расстояние. Конечно, можно провести аналогию, сказав, что движущей силой хладагента является компрессор со степенью сжатия около 3, а теплоносителя – насос, повышающий давление в 1.5-2.5 раза, т.е. цифры соизмеримые, но принципиальным является факт наличия фазовых изменений у хладагента. Другими словами, теплоноситель всегда работает при температурах ниже точки кипения для текущего давления, хладагент же может иметь температуру как ниже, так и выше точки кипения.

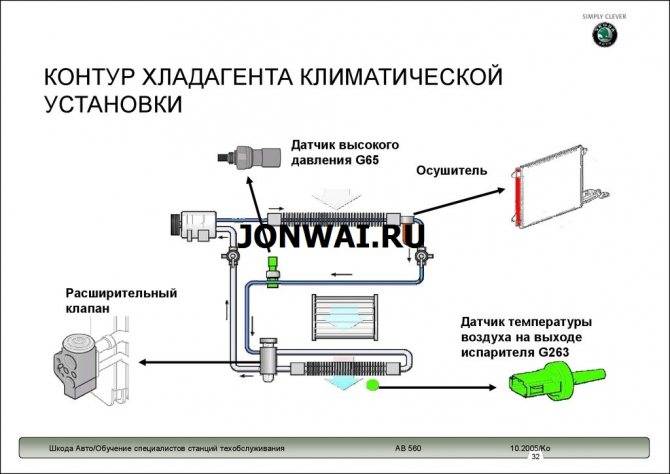

Контур хладагента

Учитывая все вышесказанное, одним из важнейших компонентов охладителя считается хладагент (фреон). Он представляет собой специальное вещество холодильного цикла, претерпевающее целый ряд фазовых изменений. Фреон циркулирует исключительно в чиллере. Движущей силой фреона является нагнетатель, который играет роль своеобразного насоса. Благодаря действию нагнетателя, фреон характеризуется высокой температурой (около 70°С) и высоким давлением (около 30 атмосфер).

Поступая в конденсатор, температура рабочего вещества уменьшается. Это обусловлено тем, что он обдувается наружным воздухом. В результате такого воздействия, рабочее вещество меняет свое состояние. Теперь они принимает жидкое состояние. Для того чтобы снизить давление на фреон, он должен пройти регулирующий вентиль.

Процесс движения рабочего вещества по компонентам охладителя можно сравнить с принципом поступления кислорода для аквалангиста. Он заключается в том, что газ, находящийся под высочайшим давлением, поступает к аквалангисту уже с нормальными показателями. Стоит заметить, что температура кислородной смеси значительно снижается.

Подобное действие оказывает и регулирующий вентиль. Он уменьшает давление и снижает температурные показатели. Как правило, после прохождения этого элемента чиллера температура хладона едва превышает отметку 0°С. За счет этого эффекта осуществляется остужение потоков теплой воды. Как говорилось выше, процесс происходит в теплообменнике. Выполнив свою работу, хладон возвращается в нагнетатель и начинает новый цикл.

В качестве фреона чаще всего используется бесцветный газ с незначительным запахом хлороформа. Хладон такого типа имеет ряд преимуществ:

нетоксичен;
не взрывоопасен;
отличается низкой температурой нагнетания;
имеет отличные термодинамические и теплофизические характеристики.

Самым распространенным хладагентом считается R-22. Но ввиду того, что данный хладон нельзя охарактеризовать как экологически чистый. В последнее время в чиллерах начали применять альтернативные варианты. Одним из таких вариантов является R-134A. Этот бесцветный газ считается одним из наиболее экологичных. Хладагент имеет максимально низкий потенциал разрушения озонового слоя. Для функционирования чиллеров также могут эксплуатируются хладоны из синтетических полиэфирных масел. Примером такого хладона является R-410A.
