Для чего нужен бесконтактный выключатель + маркировка и особенности его подключения

Бесконтактный инфракрасный выключатель

Тем, кому не
нравится прикасаться к пружинке, есть такие же миниатюрные бесконтактные
выключатели, работающие на инфракрасном излучении от взмаха руки.

Именно их
стараются монтировать для подсветки рабочей зоны на кухне или в медицинских
кабинетах, где врачам нужно максимально избегать контакта рук с посторонними
предметами.

При выборе таких моделей будьте внимательны. Есть варианты, где микросхемы размещаются снизу, а сам силовой ключ, коммутирующий нагрузку в 2-3А, сверху.

Это значит,
что вы уже не сможете безопасно приклеить их на нижнюю поверхность профиля. Он
у вас будет болтаться внутри, не говоря уже о вопросе изоляции всех контактов.

Такие модели предназначены в первую очередь для установки в пластиковый корпус светильников, а не для монтажа в алюминиевые профиля.

Да и размер у них на несколько миллиметров шире самой ленты, поэтому не во всякий профиль они могут влезть.

Вам нужно
выбирать те выключатели, у которых ровное и гладкое нижнее основание. Все
элементы у них расположены сверху.

Один из
инфракрасных элементов является излучателем, а другой приемником. Таким
образом, при появлении в пределах 2-7см от поверхности бесконтактного
выключателя какого-то предмета (ваша рука, хвост кошки или севшая муха), сигнал
отражается и выключатель реагирует.

Для подобного рода девайсов, в рассеивателях необходимо вырезать окошко. Иначе выключатель срабатывать не будет.

Перед покупкой обратите внимание, что происходит с таким датчиком при внезапном исчезновении напряжения и его появлении через какое-то время. Например, у вас в доме или во всем районе, сетевая компания “отключила свет”

Через 2-3 часа он появился.

Так вот, в дешевых моделях таких датчиков, по умолчанию заложен режим автоматического включения подсветки при внезапном исчезновении питания и его возобновлении.

Уехали вы в отпуск на пару недель, а освещение без вашего участия само включится и накрутит лишние киловатты.

Так что
спрашивайте у продавцов все характеристики товара.

Устройство и принцип действия

Конструктивно одноклавишный выключатель состоит из четырех основных частей:

• основания (металлического, реже пластикового);
• рабочего механизма, состоящего из контактной группы, зажимов (для присоединения электрических проводов) и элементов крепления;
• клавиши;
• защитного декоративного элемента (рамки или корпуса).

Принцип действия любого одноклавишного выключателя предельно прост:

• В положении «включено» элементы контактной группы замыкаются и напряжение поступает на осветительный прибор. Он начинает функционировать.
• И наоборот, в положении «выключено» контакты разъединяются, в цепи «фазы» происходит «разрыв», и лампа гаснет.

Как подключить регулятор

Подключение выключателя света легко осуществляется своими руками, если есть схема питания квартиры и проект необходимого присоединения. В зависимости от типа устройства, принципа работы и конструктивного исполнения может изменяться принцип монтажа.

Рассмотрим, как подключить двухклавишный выключатель света Legrand (схема подойдет и для трехклавишного):

1. Двухклавишный переключатель представляет собой два одноклавишных, поэтому поставить такой регулятор света не составит труда. На панели любой модели производителем публикуются обозначения контактов и принцип их расположения. Иногда также указываются цвета проводов;
2. Общий контакт, необходимый для подключения питания, обязательно располагается снизу. Таким образом, Вы имеет два контакта, которые будут отведены к светильникам и один – который будет производить подключение к общей сети электрического тока;
3. Любой импульсный и контактный прибор должен создавать разрыв в фазе. Это гарантирует безопасность при проведении определенных работ после выключения света;
4. В большинстве случаев, двух- и трехклавишный прибор устанавливается при помощи распределительной коробки. В ней нужно соединить провода нуля обоих светильников между собой. Положение общего провода не меняется и к нему подводится кабель питания;
5. У выключателя также есть два фазных провода, которые нужны для замыкания и размыкания цепи. В большинстве случаев, они отличаются цветом друг от друга. Подключение производится так: один кабель подводится к сетевому, а другой к первому;
6. Правильное расположение проводов также позволит Вам осуществить подключение групп светильников к такому выключателю, так часто подсоединяются люстры с 5, 6 и более лампами.

На любой выключатель света нужно будет установить также провод заземления, иначе Вы не сможете при необходимости безопасно провести ремонт или даже разобрать устройство. Если Вы хотите установить модель с управлением таймером или другим датчиком, то нужно внимательно прочитать инструкцию производителя и изучить контактную схему.

Нужно помнить, что разобрать, отремонтировать и сделать выключатель света можно только при выключении питания квартиры или дома (замена любого электрического устройства требует полного выключения защитного автомата).

Механические

Концевые выключатели такого типа широко распространены как на производстве, так и в домашнем использовании. Они могут быть рычажного типа, поплавкового, с кнопкой или роликом.

Один из примеров, где эти приборы используются – лифтовое хозяйство. Концевики там стоят практически везде: датчик максимальной и минимальной высоты движения лифта, сигнализация открытия дверей, обрыва каната и так далее. Некоторые умельцы ставят микровыключатели у себя дома, чтобы при открытии дверей включался свет в комнате.

Модели с колесиком и кнопочные

Состоит подобный выключатель из корпуса, в котором имеются электрические контакты (замыкающие или размыкающие). Снаружи ставится ролик либо кнопка, в зависимости от того, как он будет эксплуатироваться.

На корпусе, как правило, нарисована схема подключения с указанием номеров контактов.

На примере прибора с роликом рассмотрим принцип работы подробнее. Рабочий механизм «наезжает» на колесико, толкающее стержень вниз. В результате происходит размыкание контактов, которые обесточивают устройство, подключенное к ним. Таким образом, конечный выключатель ограничивает дальнейшее движение механизма, либо что-то включает (например, сигнализацию).

При установке нужно следить за точностью. Если концевик поставить далеко, тогда механизм может не достать до ролика, а если слишком близко – его попросту может раздавить.

Стоит отметить, что встречается одинарный концевой выключатель редко. Как правило, это всегда блок: в одном корпусе два или больше контактов. В описываемой модели можно заметить нормально открытый и закрытый – итого пара. Это намного удобнее. Во-первых, такое исполнение универсально: какой нужен контакт, к такому и подключайся. Нет необходимости искать подходящую конструкцию. Во-вторых, в некоторых ситуациях нужен именно переключатель: когда есть необходимость не просто остановить механизм, а сделать реверс.

Наши читатели рекомендуют! Для экономии на платежах за электроэнергию наши читатели советуют ‘Экономитель энергии Electricity Saving Box’. Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Миниатюрные

Один из подвидов концевиков – микровыключатели. Это модели, используемые в электронной технике, в домашних устройствах, не требующие крепкого корпуса и больших размеров.

Это тот же самый концевой выключатель, работающий по подобному принципу. Но есть и отличия. При таких размерах, ход рабочего элемента очень мал, что требует очень точной настройки при установке концевика. Если это невозможно сделать, тогда применяют модели с промежуточными звеньями: например, с роликом. Это позволяет увеличить рабочий ход стержня и настроить прибор по потребностям.

Это интересно: Как выбрать автоматический выключатель по току, сечению кабеля, мощности — изучаем главное

Конструктивные особенности

Для конструктивной установки наружного переключателя для источника света сортируют герметичные автоматические короба для защиты внутреннего механизма на одноклавишные, перекидные, концевые и проходные.

1. Концевые водонепроницаемые одноклавишные изделия – для автоматического управления внутренним механизмом. Для открытой установки механизма сортируют короба автоматического выключателя IP 65 с герметичным корпусом для защиты;
2. Проходные водонепроницаемые одноклавишные изделия – для установки защиты при не скрытом монтаже и защиты внутренней проводки. Одноклавишный выключатель – лучший механизм для монтажа;
3. С высокой степенью работоспособности перекидные одноклавишные и двухместные влагозащищенные герметичные автоматические механизмы – для высокой степени защиты правильного нажатия оборудования;
4. Влагозащищенные механизмы выключателей для улицы клавишного нажатия. Одноклавишные герметичные изделия влагозащищенных выключателей дешевле, легче производить монтаж и защиту на улице.

Для монтажа наружного освещения и высокой степени защиты обратитесь к электрику. Он установит водонепроницаемый механизм и герметичную защиту.

https://youtube.com/watch?v=5dRmDsrAR3U

Подключение концевиков к ЧПУ станку на grbl

Купить концевой выключатель:https://ali.pub/2j4i1d

Итак для начала обсудим для чего нужны концевые выключатели. Как видно из названия данного инструмента, он служит для обозначения концов чего либо, например в CNC (ЧПУ) станках он служит для обозначения конца оси X,Y или Z.

Для чего это нужно? Ну вот если наш CNC (ЧПУ) не знает где у него заканчиваются габариты, он будет двигаться, упрется в свой конец оси и будет туда долбиться, пока не сгорел либо двигатель, либо еще что-то не поломается, или рисунок запорет.

Поэтому для избежания катастрофы мы и подключим концевички к нашему станочку.

Для выжигателя достаточно всего 4 концевых выключателя. По два на каждую Ось.\

Концевые выключатели еще служат в 3d принтерах для калибровки самого 3d принтера, но насколько я понял в grbl нет функции калибровки. В grbl концевые выключатели служат только для безопасности.

Существует несколько вариантов подключения концевых выключателей к ардуино. Но так как я использовал всего один вариант, то его я Вам и описываю. Вот схема подключения:

На этой схеме показаны 6 концевых выключателей подключенные по два на каждую ось. Но так как в моем случае у лазерного выжигателя две оси, то ось Z я опускаю. Но если у Вас какой нибудь гравер, то для оси Z это пригодится.

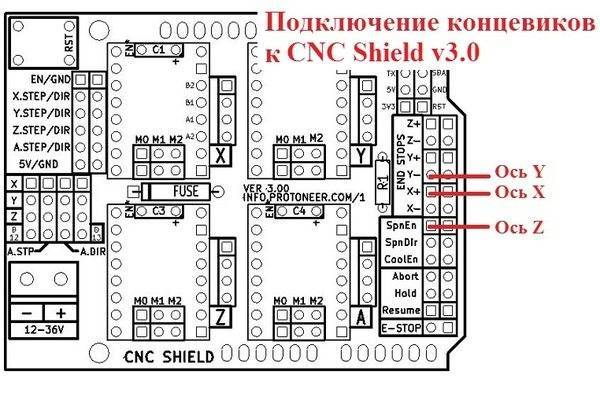

Если вы используете CNC Shield как я, то нужно будет подключить их по такой схеме:

Где пины Y+ и X+ соответствуют 9 и 10 пинам ардуино.

Важно!: В схеме небольшая опечатка, Ось Y подключается не к Y-, а к Y+. Есть еще вот такой способ подключения концевых выключателей, которым я не пользовался:. Есть еще вот такой способ подключения концевых выключателей, которым я не пользовался:

Есть еще вот такой способ подключения концевых выключателей, которым я не пользовался:

И так теперь давайте перейдем к прошивке grbl. А именно посмотрим какие значения нужно изменить для включения концевых выключателей.

Нужно изменить параметр $21 с 0 на 1. Таким образом мы включим концевики и все у нас заработает. Но если вы подключили концевики по второму способу (по второй схеме подключения), то нужно будет еще поменять параметр $5 на 1.

Есть еще несколько параметров которые служат для работы с концевиками в прошивке grbl, но я их не использовал, а только натыкался на них в интернете, но вы можете всегда о них прочесть в описании всех значений в прошивках grbl.

Для тех кто использует CNC (чпу) станок на базе профилей V-slot я покажу какие я крепления использовал для концевых выключателей.

В данное крепление подходит для концевиков на которые есть ссылка в начале статьи.

Впринципе все, что хотел рассказать, я Вам рассказал. Нагляднее все можно посмотреть в видео:

О чем скажет маркировка?

Выключатели бесконтактного типа поставляют на рынок различные производители. Среди них западные, отечественные и китайские компании

Важно при покупке уделить особое внимание качеству агрегатов и репутации фирмы-изготовителя

В силу серьезности регулируемых процессов, для управления которыми используют различные модификации датчиков, выбирать следует лишь продукцию, имеющую сопровождающую документацию – инструкцию со схемами монтажа, условиями эксплуатации и перечнем технических параметров.

На корпусе самого прибора производители указывают его характеристики в виде набора букв и цифр – маркируют

Среди этих обозначений зашифрована часть важной информации, на которую ориентируются при выборе нужной модели. Не все показатели могут поместиться на небольшом участке выключателя. Остальные, имеющие значение для потребителя, содержатся в руководстве пользователя

Остальные, имеющие значение для потребителя, содержатся в руководстве пользователя

Не все показатели могут поместиться на небольшом участке выключателя. Остальные, имеющие значение для потребителя, содержатся в руководстве пользователя.

Если понравившаяся модель не имеет инструкции в комплекте, то покупать ее не стоит – это может быть подделка. Более того, часть нужных параметров останется неизвестной, а верить на слово продавцу нельзя.

Все производители обязаны предоставлять конечному потребителю технические характеристики. Это требование прописано частью 5-2 ГОСТа о низковольтном бесконтактном оборудовании, упомянутого выше

У каждой фирмы, занимающейся выпуском коммутационных устройств для управления электроцепью, разработана своя система обозначений. Ее расшифровка приводится в каталоге, где также содержится ассортимент предлагаемых продуктов.

Пример маркировки изделий от компании АС Энергия. Остальные параметры моделей размещаются в инструкции, поставляемой в комплекте

Потребность в маркировке возникла неслучайно – разнообразие выключателей большое. Кроме того, их можно классифицировать по различным принципам.

Например, в зависимости от выполняемой функции при коммутации, приспособления делятся на следующие категории:

• включение (NO) – A;
• отключение (NF) – B;
• переключение – C;
• программируемый вариант – P;
• другое – S.

А по способу установки датчики бывают утопленные, неутопленные и другие.

Иногда производители предпочитают указывать длинный шифр, в котором описывается максимум параметров изделия, в том числе участок размещения чувствительного элемента, наличие индикации, климатическое исполнение и прочее

Если компания использует принцип маркировки, рекомендуемый ГОСТом, то надпись на выключателе будет иметь, например, такой вид:

U3 A30 A D2

Где:

• U – ультразвуковой способ обнаружения раздражителя. Остальные соответствуют другим латинским буквам: I – индуктивный, C – емкостный, D, R и T – фотоэлектрический прямого, отражающего и барьерного действия соответственно;
• 3 – способ установки другой;
• A30 – форма и диаметр, что в этом случае означает цилиндрическая с резьбой диаметром в 30 мм;
• A – функция коммутации элемента, что означает включение (NO);
• D – количество проводов для вывода постоянного или переменного тока, что соответствует двум разъемам для постоянного тока;
• 2 – втычной способ соединения.

Всего предусмотрено 4 варианта совмещения, среди которых единице отвечают ленточные провода, двойку рассмотрели выше, тройке – зажим, а четверке – другой метод.

В модификациях, предполагающих наличие провода, характеристики производитель наносит на ярлычок, который крепится непосредственно на кабеле. Там же может указывать степень защиты, рекомендуемое напряжение и другое

Среди добросовестных производителей выделяют таких как ЗАО Сенсор/Sesor, немецкая фирма Fotoelektrik Pauly, НПК ТЕКО, ПКФ СТРАУС, ЗАО Меандр, компании ОВЕН и СКБ ИС, НПП ПРИЗМА из Екатеринбурга и другие.

Многие из них предлагают услугу по изготовлению ВБ с параметрами, нужными потребителю, – на заказ.

Рекомендуем также прочесть другую нашу статью, где мы подробно описали различные типы выключателей света. Подробнее – читайте далее.

Самостоятельное подключение

Комплект двухканального управления освещением Zamel RZB-04

Рассматривать особенности подключения бесконтактного концевого выключателя можно на примере Zamel RZB-04. Он комплектуется двухканальным приемником, двухканальным отключателем с 4-мя режимами, монтажными креплениями. Устройство имеет 5 режимов работы:

• Включение. После того, как нажата кнопка в любом положении, загораются или гаснут лампы.
• Выключение. Происходит по нажатию клавиши.
• Моностабильность. Работает в режиме нажатой кнопки. После ее отпускания лампочка потухнет.
• Бистабильность. Для включения/выключения света используется последовательное нажатие.
• Временный режим. Нажатая кнопка запускает работу устройства на непродолжительный период.

Инструкция по подключению

Лучшее место для монтажа прибора – проходная комната (коридор, холл), кухня или спальня.

Схема подсоединения зависит от количества каналов. Одноканальные подсоединяются посредством разрыва кабеля фазы, подведенного к светильнику и подкидыванием жилы на клеммы Lin и Lout. Многоканальники устанавливаются так:

1. Обесточивается электросеть и проверяется напряжение индикаторной отверткой.
2. Убирается старый выключательный механизм.
3. Подается напряжение, но на выключатель направляется только фаза. Она должна быть постоянной, для чего соединяется с одним из проводников клеммниками.
4. Фаза подкидывается на контакт L без пропускания провода через устройства.
5. На контакт N при помощи провода из распределительного щитка подводится ноль.
6. На клемму OUT1 лучше сделать подсоединение фазным проводом, направленным на один или несколько источников света. Нейтраль берется из короба или приемника.
7. На контакт OUT2 подводится фаза, выходящая на вторую группу или один источник света. Нейтраль забирается из щитка или приемника.
8. На контакт INT1 подкидывается импульсный передатчик, направляющий короткие сигналы. Он обеспечит управление с пульта ДУ или стационарного переключателя.
9. На контакт INT2 подключается импульсный выключатель по схеме, указанной в предыдущем пункте.

На завершающей стадии соединяется переключатель и подается электричество.

Технология настройки и перепрограммирования

Программирование режима

Сначала необходимо выбрать режим работы системы. По умолчанию это стандартный функционал с переводом беспроводника вверх на включение и вниз на отключение. Для перепрограммирования следует:

1. Отверткой нажать на кнопку PROG устройства № 2 и удерживать ее до момента загорания красной лампочки.
2. Дублировать действие на верхней части кнопки радовыключателя. Дождаться, пока зажжется красная лампочка.
3. Нажать на нижнюю часть до момента активации диода.

Остальные действия выполняются по схожему алгоритму со второй клавишей.

Установка переключателя

Проще всего приклеить выключатель к стене на скотч

В комплект поставки входит двусторонний скотч или дюбели с саморезами. При работе со скотчем исключается использование инструментов и облегчается регулировка положения девайса. Лента разрезается на 4 кусочка, которые наклеиваются на прибор.

После монтажа устанавливает контрольная лампа и проверяется система. Нужно перевести кнопку в верхнее, а затем в нижнее положение. О старте свидетельствует световой индикатор.

Местом для монтажа может быть дверцы шкафа, сейф, перегородка из ГКЛ. На двери переключатель можно установить на уровне вытянутой руки ребенка. Спинка кровати, стена и пол создадут дополнительный комфорт использования.

Кто выпускает концевые выключатели

Выпускают такие датчики многие фирмы. В их ряду есть признанные лидеры. Среди них немецкая компания Sick, как основной производитель подобной продукции высокого качества. Компания Autonics поставляет на рынок концевые бесконтактные выключатели индуктивного и емкостного типов.

Бесконтактные датчики высокого качества выпускает российская компания «ТЕКО». Они отличаются сверхвысокой герметичностью (IP 68). Работают эти концевики в самых опасных средах, включая взрывоопасные, доступны разные методы монтажа.

Популярностью пользуются конечные выключатели украинского производителя «Промфактор». Здесь выпускают выключатели и переключатели концевые ВП, ПП, ВУ. Гарантия, при условии соблюдения всех эксплуатационных правил, составляет 3 года.

Оптические датчики

Такие бесконтактные выключатели на сегодняшний день находят свое широкое применение во многих отраслях человеческой деятельности, где работает оборудование, необходимое для обнаружения объектов. При подключении бесконтактного датчика используется кодирование. Это позволяет не допустить ложного срабатывания устройства при постороннем влиянии источников света. Работают подобные датчики и при низких температурах. В этих условиях на них надевают термокожухи.

Что представляют собой оптические бесконтрольные датчики? Это электронная схема, реагирующая на изменение того светового потока, который падает на приемник. Подобный принцип действия позволяет зафиксировать наличие или же отсутствие объекта в той или иной пространственной области.

В конструкции оптических бесконтактных датчиков имеется два основных блока. Один из них – источник излучения, а второй – приемник. Они могут находиться как в одном, так и в различных корпусах.

При рассмотрении принципа действия бесконтактного датчика можно выделить три типа оптических устройств:

1. Барьерный. Работа оптических выключателей такого типа (Т) осуществляется на прямом луче. При этом приборы состоят из двух отдельных частей – передатчика и приемника, располагающихся соосно друг относительно друга. Тот поток излучения, который испускается излучателем, должен быть направлен точно в приемник. При прерывании луча объектом выключатель срабатывает. Такие датчики имеют хорошую помехозащищенность. Кроме этого, им не страшны ни капли дождя, ни пыль и т. д.
2. Диффузный. Работа оптических выключателей типа D основана на использовании отраженного от объекта луча. Приемник и передатчик такого устройства располагают в одном корпусе. Излучателем направляется поток на объект. Луч, отражаясь от его поверхности, распределяется в различных направлениях. При этом часть потока возвращается назад, где и улавливается приемником. В результате выключатель срабатывает.
3. Рефлекторный. Такие оптические бесконтактные датчики относятся к типу R. В них используется луч, отраженный от рефлектора. Приемник и излучатель такого устройства также располагаются в одном корпусе. При попадании на рефлектор луч отражается, оказывается в зоне приемника, в результате чего и происходит срабатывание устройства. Такие приборы действуют при расстоянии до объекта не более 10 метров. Возможно, их применение для фиксации полупрозрачных предметов.

ЧИТАТЬ ДАЛЕЕ: Монтаж винилового сайдинга своими руками инструкция обшивки установки и отделки с фото схем и чертежей

Назначение устройства концевых выключателей

Концевые выключатели служат также дополнительными приборами безопасности при работе с кранами.

Данные приборы используют для предотвращения столкновения крана с тупиковыми упорами, что может привести к выезду крана за пути и его падению.

Также бывает, что крановщик отвлекается и не успевает отключить контроллер или контроллер оказывается неисправным. В таких ситуациях, в случае приближения механизма к крайнему допустимому положению, концевые выключатели автоматически отключают электродвигатели крана.

Срабатывание концевой защиты не препятствует включению электродвигателя в целях движения крана в обратную сторону.

Для мостовых электрических кранов используются концевые выключатели, обеспечивающие ограничение хода механизмов подъема, передвижения тележки тали и передвижения моста.

Как правило, на всех талях по умолчанию установлены концевые выключатели на подъем.

Что же касается остальных, то они устанавливаются опционально. Чем больше их установлено, тем безопаснее работа крана и его сохранность.

Возможно использование двух типов концевых выключателей кранов.

Самый распространённый из них — это кулачковый концевой выключатель. Он устанавливается на концевые тележки крана с одной стороны, или с обоих, в зависимости от потребностей клиента. Его конструкция предусматривает рычаг. При его установке определяется крайнее положение крана на крановых путях, и в этих положениях устанавливаются отключающие линейки.

Как правило, они изготавливаются из профиля металлического уголка. В том случае, когда кран достигает крайнего допустимого положения, рычаг концевого выключателя упирается в уголок и переключается, тем самым размыкая контакты. В таком положении контактная система находится до тех пор, пока рычаг находится в переключенном положении. Как только механизм начинает перемещаться в противоположную сторону и рычаг освобождается, пружина быстро возвращает выключатель в исходное положение.

Также могут использоваться двухпозиционные концевые выключатели. Как правило, их применяют для дополнительной безопасности. Принцип такой же, что и у обычных концевых выключателей, с одним лишь небольшим отличием.

При их использовании на крановые пути с каждого края устанавливаются два крайних положения, другими словами два уголка. При переключении об первый уголок движение крана не прекращается, а замедляется на заданную скорость.

При достижении же самого крайнего положения происходит еще одно переключение концевика и полная остановка крана. Как мы отметили ранее, движение крана в обратном направлении не отключается. При обратном движении концевик возвращается в обратное положение и кран вновь начинает двигаться с малой заданной скоростью. При достижении первого уголка выключатель переключается в свое исходное положение, возвращая крану возможность перемешаться с его обычной скоростью. Данный тип концевого выключателя также используется, если требуется определенная скорость крана в определенных промежутках кранового пути.

В зависимости от назначения и мощности электродвигателя различают два вида концевой защиты: отключением главного тока или тока цепи управления.

Первый вид концевой защиты применяют при малой мощности двигателя или сравнительно редком срабатывании концевой защиты. Чаще всего прибегают к концевой защите отключением тока управления, так как при этом можно использовать концевые выключатели небольших габаритов, обеспечивающие защиту электродвигателей любой мощности.

Срабатывание концевой защиты не должно препятствовать включению электродвигателя в целях движения механизма в обратную сторону.

Завод кранов UNIQ CRANE. С 2011 года производим краны. Качественно, быстро и надёжно.

UNIQ CRANE – производственная компания с высокими стандартами. Мы предлагаем комплексные решения в области грузоподъёмного оборудования, начиная от разработки проектной документации и заканчивая сдачей кранов в эксплуатацию.

голоса

Рейтинг статьи

Монтаж и подключение — пошаговая инструкция

Подключение концевых выключателей механического типа не представляет сложности и ничем не отличается от методики установки стандартного устройства. Выполняется присоединение в разрыв фазы к контактам нужного типа (нормально замкнутым или разомкнутым). Сложность составляет монтаж и настройка КВ, требующая правильного расположения на опорной конструкции.

Необходимо установить корпус прибора так, чтобы ролик оказался в соприкосновении с заданным элементом движущейся детали, но не слишком выдавался вперед, рискуя переломиться. Если движущаяся конструкция отличается большим размером и массой, во время перемещения она способна вибрировать, что надо учесть при настройке положения ролика.

Правильнее для подобных конструкций использовать модели выключателей с регулируемым рычагом, чтобы корректировать положение ролика по месту. Рассмотрим порядок действий при установке КВ на откатные ворота. Для работы понадобятся:

• Сварочный аппарат.
• Отвертка, набор гаечных ключей.
• Пассатижи.
• Болгарка.
• Рулетка, линейка.
• Точечный пробник для определения фазного провода.

Пошаговая инструкция:

Шаг 1. Отметить крайние положение створки при закрытом и открытом положении ворот. На опорах (направляющих) приварить металлические площадки для установки КВ. Одновременно рекомендуется закрепить металлическую трубу, в которую будет помещен провод.

Монтируем место под концевики

Шаг 2. Установить створку в крайнее положение и наметить на опорной площадке центры отверстий для болтов. Те же действия выполнить на второй площадке. Просверлить отверстия и закрепить выключатели.

Крепим сам механизм

Шаг 3. Отвинтить крышки и подключить провода, предварительно затянутые в трубу с помощью проволоки. Подключить провода к панели управления, проверить работоспособность. Настроить положение выключателей, при необходимости установить дополнительные упоры, обеспечивающие надежное взаимодействие роликов с движущимися створками.

Подключаем и проверяем работоспособность

Назначение приспособлений управления световыми приборами

И применение таких приспособлений только будет увеличиваться. Уже сейчас можно классифицировать следующие виды электровыключателей:

• Клавишные и поворотные, это традиционные приспособления, которые до недавнего времени были единственными на рынке;
• Кнопочные — разновидность традиционных коммутационных электроприборов, выполнены в оригинальном исполнении, но коммутационный механизм остается традиционным. Разновидностью могут быть веревочные, которые применяются в основном для декоративных светильников или бра;
• Сенсорные выключатели света, они не имеют механических частей и поэтому являются более надежными устройствами. Срабатывают от простого прикосновения или проведения рукой очень близко к контактной пластине.

Более широкий класс представляют дистанционные выключатели, которые можно разделить по механизму управления.

Это наиболее удобные устройства и сейчас начинают вытеснять традиционные приборы. Дистанционный выключатель света очень удобный для управленияи регулирования освещенности. Их можно выделить в отдельную группу, которая подразделяется по видам управления:

• Акустический выключатель, способный реагировать на определенный вид звука. Это может быть удар в ладоши, за что он получил второе название – хлопковый выключатель;
• Выключатель с пультом управления — новое направление коммутационных устройств. Это могут быть всевозможные электроустройства управления светом с применением микропроцессоров управления. Они позволяют существенно расширить функции таких электровыключателей.
• Бесконтактный выключатель представляет собой устройство, которое реагирует на движение в зоне действия прибора.

Эти электроприборы можно разделить на способы управления коммутационными схемами:

• Это индуктивный выключатель. Сигнал на включение подает схема, реагирующая на перемещение магнита, например, при открывании двери. Эти приборы используются в системах, в которых применяется индуктивный выключатель на основе индукционного датчика;
• Оптические, они оснащены ИК-портом, который реагирует на движение. Это может быть проходящий человек, часто такие электровыключатели применяют на лестничных площадках или в длинных коридорах. Они освещают территорию при нахождении человека, и отключают светильники после окончания заданного промежутка времени. Эта функция существенно экономит электроэнергию.

Современная электроника позволяет создать комбинированные устройства, которые совмещают в себе сразу несколько функций. Так, выключатель с дистанционным управлением может быть сенсорным.

Им можно управлять как в ручном режиме, так и дистанционно с помощью пульта управления. Это очень удобные функции, которые позволяют человеку с ограниченными способностями управлять освещением, применяя дистанционные выключатели света.
