Аккумуляторы для солнечных батарей: обзор видов подходящих батарей и их особенностей

Схема подключения панелей и контроллера

Для нормальной работы солнечной электростанции и возможности получения от нее электрической энергии наличия только солнечных  панелей недостаточно. Солнечные панели питают аккумулятор, который нужен для накопления энергии. Он подключен через контроллер заряда, который контролирует ток заряда АКБ и отключает ее, когда АКБ будет заряжена полностью.

Для питания бытовых электроприборов нужен переменный ток напряжением 220 В и частотой 50 Гц. Аккумуляторная батарея дает постоянный ток напряжением 12 В. Для преобразования постоянного тока в переменный нужен инвертор. Для соединения всех устройств в одно целое и получения солнечной электростанции нужны провода.

Схема подключения солнечной электростанции выглядит так:

Перекидной рубильник выглядит так:

Это условие правомерно как для владельцев бензиновых, газовых или дизельных электрогенераторов, так и для владельцев солнечных или ветряных электростанций. Без перекидного рубильника есть вероятность подачи напряжения на линию 0,4 кВ и через силовой трансформатор 10/0,4 кВ путем обратной трансформации подать напряжение на ВЛ 10 кВ.

Кроме того, при подаче напряжения на отключенную и выведенную в ремонт ВЛ 0,4 кВ нагрузка значительно возрастет и превысит паспортную. Соответственно, может выйти из строя генератор или устройства, включенные в схему солнечной электростанции.

Как выбрать аккумулятор

Те, кто предпочел альтернативную энергетику, интересуется, какой АКБ лучше. Недостаточно выбрать наиболее мощную модель, здесь нужно уметь соотносить характеристики с условиями работы. Рекомендации:

• количество циклов «зарядки-разрядки». Отталкиваясь от этого параметра можно прикинуть, сколько прослужит батарея;
• скорость зарядки и разряда. От этого тоже зависит «срок жизни»;
• саморазряд. Чем больше – тем быстрее изнашивается АКБ;
• емкость. От этой характеристики зависят мощности, с которыми сможет работать устройство;
• максимальный ток заряда и разряда. В первом случае определяется, какие токи принимает АКБ, во втором – какие может отдать (без ущерба для работоспособности);
• вес и размеры. Зная массу и габариты элементов проще составить схему подключения и определить для них место;
• условия работы. Каждая модель рассчитана на работу в определенных температурных режимах;
• обслуживание. Параметр не основной, но от этого зависит удобство взаимодействия с АКБ.

Подбирая аккумуляторную батарею понадобятся тщательные расчеты, которые помогут установить наиболее эффективную модель.

Для автономных систем

Требования при выборе АКБ для автономной электростанции:

• выдерживание высоких токов заряда;
• минимальный уровень саморазряда;
• работа в широких температурных диапазонах;
• легкость установки и обслуживания.

Расчет емкости

Для этого есть простые формулы и допуски на потери, возникающие при работе системы. Минимального количества энергии в АКБ должно хватать на ночную нагрузку. Если в течение суток расход энергии составляет 3 кВт/ч, значит и система аккумуляторов должна быть с таким запасом, не меньше.

Оптимальный запас – тот, который покрывает суточные потребности объекта. При нагрузке 10 кВт/ч и при наличии «банка» батарей аналогичной емкости – пользователю хватит энергии на 1 сутки. Если погода солнечная, то показатель разряда аккумуляторов будет не более 25%.

Например, батарея с запасом емкости 100 Ач, ее напряжение – 12 В. Формула для расчета: емкость множится на напряжение – 100 х 12 = 1,2 кВт/ч. Поэтому, для гипотетического объекта, где ночное энергопотребление составляет 3 кВт/ч, а суточное – 10 кВт/ч, понадобится связка минимум из 3 АКБ, но оптимально – из 10. Причем это «идеальный» расчет, в котором не учитываются потери и особенности приборов.

Расчеты перед покупкой

Чтобы подобрать комплект с подходящими показателями, нужно в первую очередь рассчитать мощность. Она зависит от энергонагрузки, чем этот показатель выше, тем производительнее потребуются батареи. Для частных домов лучше всего подойдут панели мощностью от 150 до 250 Вт, в то время как для дачного дома достаточно вариантов на 50 Вт.

В первую очередь следует рассчитать базовое потребление энергии, для этого нужно учесть каждый используемый прибор и среднее время его работы в течение суток. Далее надо просто сложить все показатели и получится расчетная нагрузка в киловатт-часах.

Это минимальный показатель, на который нужно ориентироваться. При этом требуется делать определенный запас и учитывать потери энергии, которые происходят в сети, а также что заряд аккумуляторов постепенно падает. Обычно делается запас порядка 30%, но лучше сделать его больше.

Пример системы с восемью аккумуляторами.

Чтобы существенно понизить расход электричества и не приобретать мощное оборудование, которое намного дороже, стоит перевести часть потребителей энергии на напряжение 12 В. Можно поставить светодиодные лампы и приобрести часть бытовой техники под такие характеристики. Это существенно снизит энергопотребление и позволит сэкономить на солнечных батареях.

Обязательно учесть инсоляцию — показатель, отражающий количество солнечной энергии, приходящейся на определенную площадь. Используйте схему с готовыми данными, чтобы рассчитать количество панелей для своего региона. Учитывайте что максимум приходится на лето, а минимум на зиму, не стоит упускать этот момент.

Инсоляция зависит от региона.

Когда на руках есть все данные, можно провести расчеты, за основу брать месяцы с минимальной инсоляцией и ориентироваться на них. В эти периоды система будет работать почти на полную мощность, в остальное время с запасом, что позволит исключить перегрузки и быстрый износ из-за повышенных нагрузок.

Виды аккумуляторов для солнечных батарей

В настоящей момент разработаны и выпускаются различные по конструкции, принципу действия и условиям работы аккумуляторные батареи (АКБ), поэтому всегда есть возможность выбрать интересующую модель по предъявляемым к ней требованиям. Рассмотрим существующие виды АКБ, используемые в составе солнечных электростанций.

Почему не автомобильные

Очевидным, на первый взгляд, решением становится установка на солнечную электростанцию нескольких автомобильных  аккумуляторов от грузовика – 180-250Ач.

Мощности сборки таких аккумуляторов действительно должно хватать на питание дома, да и стоимость одной такой батареи начинается с 65$ (за тюменскую батарею), однако авто аккумуляторы рассчитаны на применение в совершенно других условиях и разряд даже на 30% для них – экстремальные условия. В то же время они могут выдавать высокие пусковые токи (для запуска двигателя авто), которые в условиях жилого дома вряд ли пригодятся.

Автомобильный аккумулятор

Режим использования в автомобиле отличается от применения аккумуляторов в системе солнечных электростанций. В светлое время суток контроллер в основном только заряжает батарею, а в темное – батарея «кормит» все токоприемники. В этом режиме авто аккумулятор сможет прослужить не больше года, после чего емкость будет очень быстро падать, повышается риск закипания и внезапного выхода из строя.

Аккумуляторы AGM и GEL

Гелевый аккумулятор

Суть работы аккумуляторов данного вида аналогичен автомобильным аккумуляторам с разницей лишь в том, что электролитное вещество пребывает в связанном состоянии. В AGM устройствах электролит помещён в стекловолокно, оно пропитано электролитным составом. В GEL устройствах электролит (серная кислота) помещается в гелеобразном виде.

Аккумуляторные батареи представленного вида широко используются в системах электростанций, работающих на энергии солнца, так как режим их работы связан с небольшим разрядным током и в продолжительный период времени, такой режим для устройств этого видане критичен.

Также АКБ данного типа не боятся глубокого разряда и выдерживают многократное повторение режимов «заряд-разряд». Единственный минус, при использовании подобных аккумуляторов, это их чувствительность к условиям зарядки, перезаряд может вызвать непоправимые последствия в работе АКБ.

Стоимость AGM и GEL аккумуляторов выше, чем у автомобильных.

Аккумуляторы OPzS

Аккумулятор OPzS

Аккумуляторы данного вида работают на том же принципе, что и приведенные выше (свинцово-кислотные), с той лишь разницей, что анод (положительный полюс) выполнен трубчатым и именно эта особенность АКБ, позволяет увеличить количество циклов «заряд-разряд» без нарушения функционирования аккумулятора. OPzS-аккумуляторы не требуют специального обслуживания, они успешно эксплуатируются длительное время. Единственный неприятный момент – сравнительно высокая цена.

Щелочные аккумуляторы

Положительным качеством АКБ данного вида является способность переносить глубокий разряд токами разной величины.

К отрицательным качествам можно отнести большие размеры и наличие эффекта памяти, который обусловлен тем, что в случае неполного разряда при последующей зарядке аккумулятор теряет часть своей ёмкости.

Щелочной аккумулятор

В случае использования подобных аккумуляторов в системах солнечных электростанций периодически будут возникать ситуации, когда разряд АКБ будет неполным, вследствие чего аккумуляторы потеряют часть своей ёмкости, что в конечном счете неблагоприятно отразится на работе системы в целом.

Литиевые АКБ

Литиевая батарея

К положительным свойствам литиевых АКБ можно отнести высокую энергоемкость, небольшие габариты, способность выдерживать глубокий разряд и способность к быстрому заряду.

Как работает аккумулятор

Аккумулятор (или аккумуляторная батарея многократного цикла глубокого заряда-разряда), как уже было сказано выше, является необходимым элементом солнечной энергетической системы и представляет собой портативный источник электроэнергии, который работает путем преобразования энергии, возникающей в процессе химической реакции, в электрическую. В общем виде каждый аккумулятор имеет три основных элемента: электроды (катод и анод), электролит и сепаратор.

В любой батарее всегда есть два электрода: катод подключен к положительному полюсу, а анод – к отрицательному полюсу. Когда аккумулятор питает нагрузку, он разряжается, и ток течет от катода к аноду. Т.е. в аккумуляторах, в отличие от, к примеру, полупроводниковых приборов, катод является положительно заряженным, если этот аккумулятор сам выступает как источник тока. Но все меняется, когда аккумулятор заряжается или сам выполняет роль нагрузки. В этом случае ток течет от положительного анода к ставшему отрицательным катоду. Эта перемена создает некоторую путаницу, о которой следует помнить.

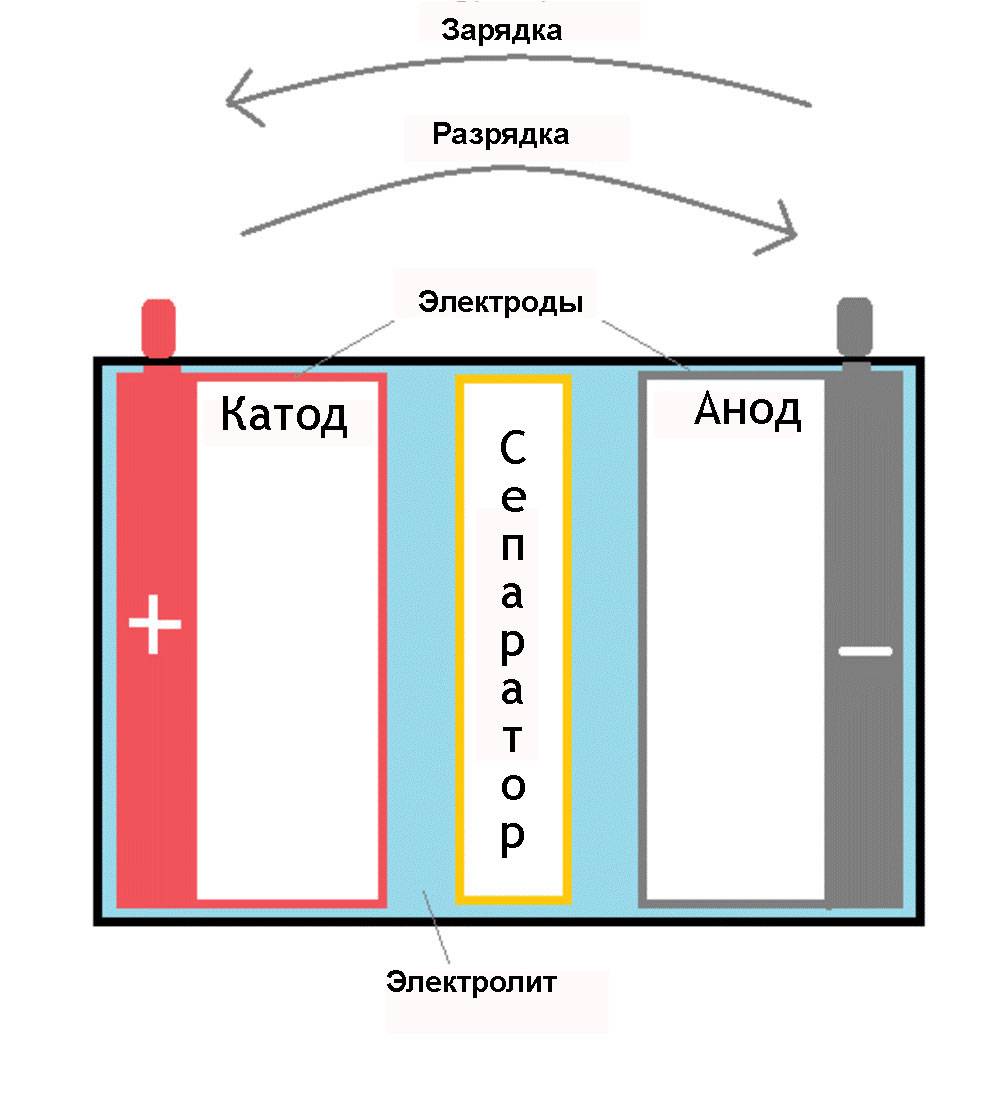

Основные части аккумулятора

Электроды погружают в электролит – жидкое или гелеобразное вещество, содержащее электрически заряженные ионы, которые реагируют с электродами. Этот химический процесс заставляет аккумуляторную батарею вырабатывать электроэнергию. Сепаратор физически разделяет электроды. Без него электроды будут соприкасаться, что приводит к короткому замыканию, с последующим разрушением аккумулятора.

Аккумуляторы работают на постоянном токе. Наиболее важными параметрами любой батареи являются:

• Номинальное напряжение одной ячейки.
• Номинальная мощность одной ячейки.
• Количество ячеек в аккумуляторной батарее.
• Тип аккумуляторной батареи.

Емкость батареи указывает, сколько энергии она может хранить, ее измеряют в ампер-часах (A*ч). Емкость позволяет примерно оценить силу тока аккумулятора через 1 час его разрядки. Чтобы более точно определить возможности аккумулятора, необходимо учесть напряжение аккумуляторной батареи, так как в процессе разряда это напряжение падает. Поэтому емкость аккумуляторов на маркировке обозначают, исходя из 20-часового цикла разряда до конечного напряжения. Например, надпись на маркировке аккумулятора «55 А*ч» означает, что он способен выдавать ток 2,75 ампера на протяжении 20 часов, и при этом напряжение на клеммах не опустится ниже уровня 10,5 В.

Часто производители аккумуляторов указывают емкость батареи в ватт-часах (Вт*ч), которая рассчитывается следующим образом:

где:

• E – энергия в Вт,
• Vavg – среднее напряжение по циклу разряда,
• C – емкость аккумулятора в A*ч.

В данном случае емкость эквивалентна запасаемой аккумулятором энергии.

В настоящее время на рынке представлены аккумуляторы емкостью до 3000 A*ч.

Устройство гибких солнечных панелей

Преобразование энергии солнца в электрическую люди изучили достаточно давно, но коммерческие образцы солнечных панелей появились на рынке только в последние годы. Ещё несколько десятилетий назад они использовались только в космонавтике или военной сфере. Сейчас выпущено множество устройств, которые функционируют от солнечной энергии. В качестве примера можно привести калькуляторы, аккумулятор для телефона с солнечной панелью, солнечная батарея для зарядки автомобильной АКБ, всевозможные водонагреватели и системы обогрева частных домов.

Самые первые солнечные батареи были тяжёлыми и крупногабаритными. Кроме того, у них был небольшой КПД. Но постепенно конструкция совершенствовалась, размеры уменьшались, а эффективность росла. Сейчас им уже не требуется максимальный солнечный свет для выработки электричества. Затем появились гибкие солнечные батареи, что стало существенным прорывом в области альтернативных источников энергии.

Гибкая панель – это полупроводниковый слой, который напылён на тонкую подложку. Современные образцы имеют толщину около 1 микрометра. При этом по производительности они примерно соответствуют обычным кристаллическим моделям. Первоначально такие батареи производились на базе аморфного кремния. Затем стали использовать:

• диселениды медь-индий, медь-галлий;
• теллуриды и сульфиды кадмия;
• полимерные соединения.

Чтобы увеличить эффективность гибких панелей производители используют многослойную конструкцию. В таких полупроводниковых модулях происходит отражение света и его преобразование происходит несколько раз. Современные технологии позволяют выпускать достаточно износостойкие и прочные панели, которые имеют малую толщину и все. Такие солнечные батареи можно складывать, сгибать, сворачивать. Естественно, что это нужно делать «без фанатизма». На грубую силу они не рассчитаны, но поход или туристическую поездку переносят без проблем.

Какие характерные особенности имеют гибкие солнечные модули? Можно назвать следующие:

• Есть возможность использования на криволинейной поверхности;
• Вырабатывают электричество даже в облачную погоду. То есть, имеют высокую общую выработку энергии;
• Эффективны в южных широтах;
• Высокий уровень оптического поглощения лучей солнца. То есть, более полное усвоение и переработка солнечной энергии;
• Хорошо работают в составе мощных гелиоустановок. По этой причине первоначально гибкие панели использовали на крупных гелиостанциях.

Стоит отметить и ещё один важный плюс гибких модулей. Они дешевле, чем кристаллические панели. Это положительно сказывается на конечной цене изделий из них. Не обходится и без недостатков. Гибкие батареи при одинаковой площади с кристаллическими моделями имеют в два большую площадь поверхности. А значит, занимают больше места при размещении.

Гибридная солнечная панель

Стоит отдельно сказать про такую разновидность солнечных панелей, как гибридные. Это название они получили за то, что умеют вырабатывать сразу два типа энергии, тепло и электричество.

Гибридные солнечные панели, ещё называемые PVT, являются соединением фотоэлектрической батареи и коллектора тепла. Этот симбиоз даёт возможность в 2 раза уменьшить площадь развёртывания системы из теплового коллектора и фотоэлектрических батарей на каком-нибудь здании.

Существенный плюс заключается в том, что гибридная панель имеет возможность отбирать избыточное тепло от фотоэлементов. Это обеспечивает теплоноситель в коллекторе. Именно нагрев фотоэлемента уменьшает эффективность преобразования солнечной энергии в электрическую. В случае гибридной батареи эта проблема частично решается.

На практике гибридные панели пока не получили широкого распространения. В настоящий момент они успешно используются в роли тепловых насосов, нагрева воды в бассейне, аккумулирования тепла скважины и т. п.

https://youtube.com/watch?v=t5Os8yisXI0

Это интересно: Как правильно паять светодиодную ленту — разбираемся детально

Общие характеристики и доступность приобретения

Оборудование не наносит вреда окружающей среде и обеспечивает стабильное питание без скачков напряжения. И, главное, поставляет бесплатную энергию: за которую не приходят коммунальные счета.

Внешний вид солнечных панелей мало изменился, после их изобретения, чего не скажешь о внутренней «начинке»Источник ecoteco.ru

Солнечная модуль преобразовывает свет в электрическую энергию, генерируя постоянный ток. Площадь панелей может достигать нескольких метров. Когда необходимо увеличить мощность системы, увеличивают количество модулей. Их эффективность зависит от интенсивности солнечного света и угла падения лучей: от местоположения, сезона, климатических условий и времени суток. Чтобы грамотно учитывать все эти нюансы, монтаж должны выполнять профессионалы.

Виды модулей:

Монокристаллические.

Состоят из силиконовых ячеек, преобразующих солнечную энергию. Отличаются компактными размерами. По своей производительности это до недавнего времени самая эффективная (КПД до 22 %) солнечная батарея для дома. Комплект (цена его одна из дорогостоящих) обойдется от 100 тыс. рублей.

Поликристаллические.

В них используется поликристаллический кремний. Они не так эффективны (эффективность до 18%), как монокристаллические фотоэлементы. Зато их стоимость существенно ниже, поэтому они доступны широким слоям населения.

Аморфные.

Имеют тонкопленочные фотоэлементы на основе кремния. Уступают моно и поликристаллам по выработке энергии, но и стоят дешевле. Их преимуществом является способность функционировать при рассеянном и даже слабом освещении.

Гетероструктурные.

Современные и наиболее эффективные на сегодняшний день солнечные модули, обладающие КПД 22-25% (на протяжении всего срока службы!). Эффективно работают как в облачную погоду, так и при высоких температурах).

В России единственным производителем модулей по этой технологии является компания «Хевел», которая входит в пятерку мировых производителей, выпускающих гетероструктурные солнечные модули.

НТЦ компании в 2016 году запатентовал собственную технологию создания гетероструктурных модулей и сейчас её активно развивает.

Гетероструктурные солнечные панели «Хевел»Источник hevelsolar.com

В систему входят также следующие компоненты:

• Инвертор, который преобразует постоянный ток в переменный.
• Аккумуляторная батарея. Она не только накапливает энергию, но и нивелирует перепады напряжения, когда меняется уровень освещенности.
• Контроллер зарядного напряжения аккумулятора, режима зарядки, температуры и других параметров.

В магазинах можно приобрести как отдельные компоненты, так и целые системы. При этом мощность устройств определяется исходя из конкретных потребностей.

Аккумуляторы по типам

Для солнечной энергетики ценность имеют емкие аккумуляторы

Количество циклов заряда также важно, от этого зависит периодичность смены вышедших из строя устройств. Оба фактора непосредственно устанавливаются используемыми технологиями и применяемыми химическими реакциями в батарее. Существуют следующие виды в зависимости от электролитической составляющей:

Существуют следующие виды в зависимости от электролитической составляющей:

• Аккумуляторы, в которых электролит находится в виде геля. Такие конструкции не требуют периодического обслуживания в процессе эксплуатации. Что касается химической основы, — это обычные свинцово-кислотные батареи. Применение геля в качестве основы электролита дополнительно дает увеличение количества циклов заряда, за счет отсутствия связывания проницаемого ионами вещества с частями материала анода. Другими словами, у таких аккумуляторов меньше падает кислотность электролита, что дает возможность отказаться от периодического поднятия его плотности в процессе использования батареи. Аккумуляторы такого типа обозначаются, как «GEL» на корпусе. Их, наверное, самый большой минус — непереносимость перезаряда или пополнения слишком высокими токами.
• Обычные AGM. Свинцово-кислотные АКБ, распространенные и зачастую используемые в транспорте. В аккумуляторах этого типа основой реакции служит связка химического обмена ионами между контактами свинца с преобразованием его в оксид металла. Электролитом служит раствор серной кислоты. Как раз последний фактор и обеспечивает минус у таких батарей — жидкость, кроме того, что может закипеть, еще и постоянно теряет свою кислотность из-за оседающих в ней остатков от химических реакций обмена. Такие аккумуляторы требуют периодического повышения плотности в процессе эксплуатации. Уровень электролита в одном положении, относительно пластин электродов, поддерживается пропиткой им специальных матов из стекловолокна.
• Аккумуляторы, в которых в качестве электролита используется щелочная основа. Материал, применяющийся для пластин электродов — водородный металлогидридный сплав никеля с лантаном или литием в качестве анода, и оксид никеля для катода. Электролитом служит сильнощелочной раствор гидроксида калия (KOH). Маркируются такие аккумуляторы, как NiMH. Плюс подобной батареи — отсутствие «эффекта памяти», что позволяет заряжать ее полностью, вне зависимости от текущего уровня запасенной энергии. Кроме того, они абсолютно безопасны для экологии. Минус — ограниченный срок службы и малое количество циклов.

Также аккумуляторы для солнечных панелей различают по металлам, используемым в качестве основы анода и катода. Среди них:

• Уже упомянутые свинцово-кислотные батареи, основа которых — свинец (Pl), что обязательно бывает отмечено на корпусе накопителя;
• Никель-кадмиевые, в которых анод изготавливается из гидрата закиси кадмия Cd(OH)2 или его металлического варианта Cd. Применяемый электролит состоит из смеси гидроксидов лития (LiOH) и кадмия (KOH). Катод выполнен путем соединения графитового порошка с гидратом закиси никеля Ni(OH)2. Обычно батареи такого типа маркируются, как NiCd. Характерным минусом служит долгое время заряда и относительно невысокая емкость АКБ, которая еще и уменьшается в процессе эксплуатации из-за сильно выраженного «эффекта памяти» никель-кадмиевых накопителей. Плюсом служит — низкая цена в соотношении с аналогами и малый нагрев при зарядке.
• Литий ионные с пометкой Li-ion на корпусе. Анод в них выполнен на основе графита, нанесенного на алюминиевую фольгу, а катод с использованием кобальтита лития (LiCoO2) на тонкой медной поверхности. Литиевые аккумуляторы характеризуются низким уровнем саморазряда и быстрым набором энергии. К сожалению, взрывоопасны при неправильном использовании. Еще один минус — они дороги.

Применяются и другие виды по структуре и составу аккумуляторные батареи, но частота их использования с солнечными панелями практически равна нулю.

Схема устройства солнечной электростанции

Рассмотрим, как устроена и работает гелиосистема для загородного дома. Главное ее назначение – преобразовать энергию солнца в электричество 220 В, которое является основным источником питания для домашних электроприборов.

Основные части, из которых состоит СЭС:

1. Батареи (панели), преобразующие солнечное излучение в ток постоянного напряжения.
2. Контроллер, регулирующий заряд АКБ.
3. Блок аккумуляторных батарей.
4. Инвертор, преобразующий напряжение АКБ в 220 В.

Конструкция батареи продумана таким образом, что позволяет оборудованию функционировать в различных погодных условиях, при температуре от -35ºС до +80ºС.

Выходит, что правильно установленные солнечные батареи будут работать с одинаковой производительностью и зимой, и летом, но при одном условии – в ясную погоду, когда солнце отдает максимальное количество тепла. В пасмурную эффективность работы резко снижается.

Эффективность СЭС в средних широтах велика, но не настолько, чтобы полностью обеспечивать электричеством большие дома. Чаще гелиосистема рассматривается как дополнительный или резервный источник электроэнергии

Вес одной батареи на 300 Вт равен 20 кг. Чаще всего панели монтируют на крышу, фасад или специальные стойки, установленные рядом с домом. Необходимые условия: разворот плоскости в сторону солнца и оптимальный наклон (в среднем 45° к поверхности земли), обеспечивающий перпендикулярное падение солнечных лучей.

При возможности устанавливают трекер, отслеживающий движение солнца и регулирующий положение панелей.

Верхняя плоскость батарей защищена закаленным противоударным стеклом, которое легко выдерживает удары града или тяжелые снежные наносы. Однако необходимо следить за целостностью покрытия, иначе поврежденные кремниевые пластины (фотоэлементы) перестанут работать

Контроллер выполняет насколько функций. Кроме основной – автоматической регулировки заряда АКБ, контроллер регулирует подачу энергии от солнечных батарей, предохраняя тем самым аккумулятор от полной разрядки.

Для самодельных гелиосистем лучшим выбором являются гелевые аккумуляторы, отличающиеся сроком бесперебойного функционирования 10-12 лет. После 10-летней работы их емкость уменьшается примерно на 15-25 %. Это необслуживаемые и абсолютно безопасные устройства, не выделяющие вредных веществ.

Зимой или в пасмурную погоду панели также продолжают работать (если их регулярно очищать от снега), но выработка энергии снижается в 5-10 раз

Задача инвертеров – преобразовывать постоянное напряжение от АКБ в переменное напряжение 220 В. Они отличаются такими техническими характеристиками, как мощность и качество получаемого напряжения. Синусовое оборудование способно обслуживать наиболее «капризные» к качеству тока приборы – компрессоры, бытовую электронику.

Подсчитано, что на 1м² поверхности планеты падает примерно1кВт солнечной энергии, а 1м² батареи на фотоэлементах преобразует около 160-200 Вт. Следовательно, КПД равняется 16-20%. При правильном устройстве этого вполне хватает, чтобы снабдить электричеством все маломощные приборы в доме

Контроллер показывает заряд батарей в процентном обозначении. Если 24-вольтовое оборудование демонстрирует заряд аккумуляторов в 27 В, значит они заполнены на все на 100%

Пара мощных гелевых аккумуляторов 200 А-ч с (показатель мощности 4,8 кВт). Это сутки работы электроприборов при безостановочном потреблении 180-200 Вт. Накопители энергии морозоустойчивы, то есть их можно устанавливать на чердаке, а так как безопасны – то и рядом с жилыми помещениями.

На цифровом дисплее инвертора обычно показаны два параметра: потребляемая мощность и общее напряжение энергосистемы. Дополнительная опция зарядного устройства позволяет подключать электрогенератор и оперативно заряжать АКБ (если нет солнца)

Простейшая схема солнечной электростанции, включающая главные составные элементы. Каждый из них выполняет свою функцию, без которой работа СЭС невозможна

Какой аккумулятор лучше всего подходит для солнечных энергетических систем

Возможность глубокого разряда является обязательным свойством для аккумуляторов в солнечной энергетической системе. Свинцово-кислотные батареи обладают им, так как они могут быть разряжены до 80% от общей мощности без каких-либо негативных последствий. Аккумуляторы с жидким электролитом являются наиболее часто используемыми батареями в системах солнечной энергии, так как они также имеют долгий срок службы и являются экономически эффективными.

Недостатком свинцово-кислотных аккумуляторов с жидким электролитом является то, что они нуждаются в постоянном уходе, поскольку солнечные панели обычно устанавливаются там, где доступ для обслуживания затруднен. Дело в том, что в процессе эксплуатации таких аккумуляторов требуется постоянно подливать испаряющийся электролит.

Кроме этого, нужно обеспечить для них систему отвода газов, чтобы предотвратить накопление газообразного водорода до взрывоопасного уровня, поэтому аккумуляторная станция нуждается в системе вентиляции. Еще одна проблема свинцово-кислотных батареей с жидким электролитом – это их утилизация после истечения срока службы: они токсичны!

Гелевые батареи используют силикагель вместо жидкого электролита. Такой электролит не проливается и прост обслуживании. Однако, поскольку гелевые аккумуляторы довольно дороги и имеют меньшую емкость, чем другие типы батарей, они не пользуются большой популярностью в солнечной энергетике.

Батареи AGM обладают всеми преимуществами гелевых аккумуляторов, не имея при этом их недостатков. В качестве электролита они используют тонкое волокнистое бор-силикатное матовое стекло – такой электролит не проливается даже при сильных повреждениях корпуса. Уровень саморазряда батарей AGM даже лучше, чем у аккумуляторов с жидким электролитом. И они лучше выдерживают температурные колебания окружающей среды. Однако одним из очевидных недостатков является то, что батареи AGM в два-три раза дороже, чем аккумуляторы с жидким электролитом.

Аккумулятор наливного типа

Никель-кадмиевые батареи на сегодня не так популярны для использования в солнечных энергетических системах. Дело здесь в том, что в последние годы растущая стремительными темпами индустрия производства электромобилей фокусировалась на использовании литий-ионных батарей и вложила немало сил и средств в их разработку. Во многим, именно поэтому литий-ионные батареи становятся все более популярными и в альтернативной энергетике, т.к. обладают высокими потребительскими качествами и имеют длительный срок службы (примерно 5 лет, как утверждают в компании Tesla).

Литий-ионные аккумуляторы являются наиболее распространенной технологией хранения электроэнергии, используемой сегодня. Однако при использовании в системах с возобновляемыми источниками энергии, в том числе и в солнечной энергетике, эти батареи имеют ряд недостатков. Во-первых, они характеризуются более низкой энергоэффективностью, чем свинцово-кислотные батареи. Во-вторых, у них выше уровень саморазряда и хуже эксплуатационные температурные допуски. Кроме того, они по-прежнему дороже свинцово-кислотных.

В настоящее время именно свинцово-кислотные батареи с жидким электролитом являются наиболее популярными аккумуляторами, используемыми для применения в солнечной энергетике, и в ближайшие годы, по всей видимости, их монополия останется незыблемой.
