Как правильно установить адаптер для скважины своими руками: лучшая альтернатива кессону

Что такое адаптер для скважины

Ещё одной альтернативой кессону, многие считают адаптер. Адаптер позволяет увести водопровод ниже глубины промерзания грунтов, но тут некуда ставить автоматику.

В погоне за экономией люди забывают про систему в целом.

Экономия, в случае с адаптером, реальная. Но в период строительства, он вас не спасет.

Почему? Да потому, что есть три варианта развития событий:

Вариант 1

Вы не покупаете автоматику, и строители используют насос напрямую: нужна вода- включили. Насос в таком режиме долго не выдержит.

Вариант 2.

Вы покупаете всё для автоматической работы погружного насоса, и устанавливаете это, где-то под навесом, в вагончике-бытовке.

Даже если Вы уберёте блок автоматики и гидроаккумулятор к зиме в тёплое помещение, Вы обязательно забудете слить воду из водопровода. Особенно, если трубу прикопали землёй.

Весной, когда Вы соберёте всю систему на место, Вам придётся менять либо трубопровод, либо насос. В зависимости, когда Вы заметите неправильную работу автоматики.

Вариант 3.

Вам могут предложить проточное реле вместо кучи других приборов (реле давления, гидробака, манометра). Вы согласитесь потому, что это, опять же, дешевле. Но реле потока, как его ещё называют, прибор точный и нежный.

В условиях строительства такие вещи долго не живут, так как требуют ухода и бережного отношения. В результате всё вернётся к варианту №1 со всеми вытекающими последствиями.

Так что, адаптер не является альтернативой металлическому кессону в условиях строительства. но в других условиях, я бы его рекомендовал.

Как установить адаптер на скважину

Установкой адаптера на трубу скважины должен заниматься специалист. Хотя бы потому, что для этого нужен специальный инструмент.

Наличии инструмента и правильно растущих рук, не дает конечно абсолютного права, но опыт и понимание механики работы адаптера, очень помогут вам контролировать и участвовать в процессе его установки на трубу.

Адаптер состоит из двух разъемных частей. Стационарная часть крепится к обсадной трубе скважины и к ней же подсоединяется водопровод от дома.

Подвижная часть адаптера крепится к трубе от погружного насоса, с одной стороны и соединяется с монтажной трубой, с другой стороны.

От обсадной трубы скважины в сторону дома копается траншея глубиной не менее 1,3 метра и шириной около 0,5 метра.

Для удобства работы, траншею нужно расширить у самой обсадной трубы, так как придется там работать дрелью.

Специальной коронкой по металу на глубине 1,3м от уровня земли, сверлится отверстие диаметром, соответствующем адаптеру(как правило,25-40мм).

Затем, адаптер в собранном виде накручивается на монтажную трубу и опускается внутрь обсадной. Перед спуском, нужно снять с адаптера большую гайку и уплотнительную резинку.

Многие практикуют одновременный спуск насоса и установку адаптера. Так можно, если у вас труба без воды и глубина спуска насоса, не большая. В противном случае, вам будет тяжело держать на весу насос с трубой и тросом, при этом попадая в отверстие.

Дальше нужно аккуратно ввести конец с резьбой в отверстие и закрепить адаптер гайкой.

Когда вытянули резьбовую часть до конца на себя, нужно открутить гайку и установить уплотнительную резинку на адаптер. Затем гайку вернуть на место и плотно затянуть ее. Всё. Адаптер установлен.

Теперь прикручивайте водопровод от дома к адаптеру, подключайте кабель насоса и закапывайте траншею, предварительно засыпав водопровод песком.

Инструктаж по оснащению скважины адаптером

Допускается монтировать защитное устройство на обсадную трубу не только в сооружаемую гидротехническую конструкцию, но и в находящуюся в процессе эксплуатации систему.

При выборе габаритов оборудования необходимо учитывать пространство, занимаемое закрепляемым на стенке обсадной трубы изделием: диаметр трубопровода должен на 25 мм превышать диаметр помпы.

Подготовка необходимых материалов

Монтаж требует использования следующего комплекта инструментов:

• штыковая лопата для рытья траншеи;
• разводной ключ для фиксации крепежных элементов;
• набор металлических колышков для земляных работ;
• корончатая фреза биметаллическая.

Для обработки места врезки перед размещением конструкции под землей применяется нейтральная водоотталкивающая смазка.

До начала работ следует приготовить следующие материалы:

• съемник — стальную монтажную трубу соответствующего размера с торцевой резьбой;
• комплект соединительных фитингов;
• герметизирующий состав на силиконовой основе;
• ФУМ-ленту.

Базовым элементом системы является адаптер. Заводское изделие перед установкой необходимо очистить от производственной смазки. Уплотнительное кольцо обрабатывают герметиком на силиконе.

Проведение земляных работ

Оптимальным временем для обустройства автономного источника считается межсезонье: насыщенная влагой и охлажденная почва меньше осыпается. Приступая к выполнению земляных работ в засушливый период, рекомендуется предварительно укрепить стенки шахты отрезами доски или листами ДСП.

Начальным этапом работ является формирование шурфа, нижняя отметка которого находится на 40 см ниже границы промерзания грунта. Для упрощения врезки устройства необходимо вырыть траншею шириной больше 50 см.

Установка основной части

Биметаллической корончатой фрезой в обсадной трубе вырезают отверстие на уровне прокладки водопровода. Применяя съемник, выполняют монтаж своими руками первой половины устройства. Для обеспечения надежного крепления изделия в полости трубы используется специальное обжимное кольцо. Соединительную гайку затягивают разводным ключом. Патрубок с резьбой должен выступать с внешней стороны колонны.

Отвод водопровода состыковывается с наружной частью адаптера. Для уплотнения резьбового соединения предназначается ФУМ-лента или подобный материал.

Монтаж ответной части

Вторая половина устройства закрепляется на насосном шланге. После спуска помпы на предусмотренную глубину выполняется стыковка двух частей и защелкивание механизма «ласточкин хвост».

Снизить нагрузку, вызываемую весом оборудования, позволяет использование страховочного троса. Его выводят к устью скважины и фиксируют металлическими колышками. Риск механического разрушения конструкции уменьшается.

Заключительным этапом монтажных работ является подключение насоса к электрическому питанию и испытание функциональности системы

Важно своевременно выявить неисправности и принять меры по их устранению

Что учитывать при выборе между адаптером и кессоном

Применение кессона для обустройства источника обеспечивает доступ к оголовку обсадной колонны и размещение оборудования для очистки и накопления воды, а также аппаратом слежения за работой насоса.

Установка переходника позволяет подать воду в дом при наличии технической комнаты прямо от скважины, независимо от погодных условий.

Определяясь с обустройством скважины, исходим из следующих условий;

Устройство кессона оправданно, если:

• в доме нет технической комнаты;
• позволяет территория участка;
• сезонная эксплуатация скважины;
• нет ограничения в денежных средствах;

Использовать адаптер целесообразно при:

• потребности круглогодового обеспечения водой;
• наличии в доме технического помещения;
• ограниченной площади участка;
• ограниченном семейном бюджете;

Устройство кессона требует качественной гидроизоляции, чтобы талые и грунтовые воды не попадали в емкость. Пластиковый кессон обеспечивает защиту от воды, но его стоимость в 3 раза превышает бетонный вариант.

Способы обустройства скважины без кессона при помощи адаптера

Обустроить скважину, используя адаптер, можно несколькими способами. Первый вариант — купить устройство самому и так же установить. Работа несложная, если хорошо разобраться в нюансах, то возможно качественное исполнение.

Здесь тоже можно пойти разными путями. Первый — предоставить работникам адаптер, купленный самостоятельно. Оплачивается только установка, никакой ответственности за работоспособность фирма не несет. Гарантия распространяется на монтаж.

Второй подход — исполнитель предоставляет свои материалы, производит работу. У многих фирм существует возможность выбрать устройство из предложенных. Заказчик уплачивает стоимость прибора и всего необходимого, рассчитывается за работу. В этом случае компания берет на себя гарантийные обязательства по адаптеру и монтажу.

Пошаговая инструкция по монтажу адаптера в обсадную трубу

Ознакомимся с этапами установки; для удобства посетителей информация приведена в виде пошагового руководства. Но вначале ознакомимся со списком того, что потребуется для работы:

• электродрель;
• ФУМ лента;
• биметаллическая насадка для электродрели, соответствующая диаметру вывода адаптера;
• строительный уровень;
• ключ разводной.

Инструкция по установке адаптера для скважины

Шаг 1. Прежде всего, оборудуются сама скважина, обсадная колонна и канава для трубопровода.

Рытье траншеи для водопроводаОбустройство траншеи

Шаг 2. Подготавливается все необходимое для оборудования скважины, в частности – насос. Желательно, чтобы кабель для насоса был соединен со шлангом пластмассовыми стяжками – так будет легче устанавливать прибор.

Шланг и кабель соединяются стяжкой

Калькулятор расчета производительности скважинного насоса

Шаг 3. Обсадная труба обрезается до уровня грунта, что лучше всего делать болгаркой. После этого ею же зачищается место среза.

Пользуйтесь защитной маской или очкамиОбсадная труба обрезанаЗачистка места среза

Шаг 4. Затем подготавливается сам адаптер. Необходимо проверить его целостность и комплектацию – на устройстве не должно быть вмятин, сколов и прочих дефектов, также в комплекте должны присутствовать все необходимые детали.

Адаптер необходимо проверитьПроверка целостности элементов

Шаг 5. В нужном месте обсадной трубы сверлится отверстие, соответствующее диаметру адаптера. С этой целью на электродрель ставится насадка-коронка, имеющая требуемый размер.

В обсадной трубе нужно просверлить отверстиеНасадка-коронка

Шаг 6. Наружная часть устройства, которая будет соединяться с водопроводом, устанавливается

Для этого она осторожно опускается в обсадную трубу до просверленного отверстия таким образом, чтобы патрубок с резьбовым соединением в итоге вышел наружу. Затем снаружи устанавливаются резиновый уплотнитель и прижимное кольцо

В конце гайка аккуратно закручивается.

Устанавливается наружная часть устройстваНадевается уплотнительЗакручивается гайка

Шаг 7. Далее к наружной части адаптера прикручивается соединитель с трубопроводом. Резьбы предварительно рекомендуется обмотать ФУМ лентой для повышения герметичности (как вариант, вместо ленты можно использовать сантехническую нить).

Соединитель с водопроводной трубойСоединитель прикручивается

Шаг 8. Наружная деталь адаптера подключается к трубопроводу, ведущему к дому, посредством соединителя.

Подключается трубопроводЕще одно фото процесса

Шаг 9. В верхней части обсадной трубы устанавливается крышка скважины. Для ее фиксации используется ключ-шестигранник.

Крышка скважиныКрышка устанавливаетсяДля фиксации крышки пользуйтесь ключом-шестигранником

Шаг 10. К насосу присоединяется страховочный трос, благодаря которому уменьшится нагрузка на адаптер, а значит, и увеличится срок службы последнего.

Шаг 11. Насос опускается с питательным кабелем, шлангом и тросом вглубь скважины. Для этой работы потребуются помощники, поскольку она требует приложения немалой физической силы.

Насос опускается в скважинуНасос опускается с питательным кабелем, шлангом и тросомНасос почти опущен

Шаг 12. Конец шланга, который погружается с насосным оборудованием, обрезается, после чего подготавливается другая часть адаптера – она соединяется с фитингом. Готовая конструкция фиксируется на конце шланга, который обрезан ранее.

Обрезается шлангВторая часть адаптераСоединение второй части адаптера с фитингом

Шаг 13. Монтажная труба прикручивается к верхнему резьбовому соединению, находящемуся на внутренней части адаптера. Далее при помощи трубы деталь заводится в скважину и соединяется с наружной частью (применяется упомянутое выше соединение «ласточкин хвост»). Затем труба выкручивается и извлекается.

Прикручивается монтажная трубаМесто соединения

Шаг 14. Страховочный трос фиксируется на крышке скважины. Система тестируется на предмет работоспособности. Если все сделано правильно, то из водопровода пойдет сильный поток воды.

Фиксируется страховочный тросПробный запуск оборудования

На этом все, скважина обустроена, а адаптер для нее установлен. Теперь в вашем распоряжении чистая и качественная питьевая вода!

Достоинства и недостатки

Определяя положительные и отрицательные качества, изделие сравнивают с кессоном, традиционно устанавливаемым при обустройстве скважины. К плюсам относятся:

• возможность эксплуатации источника круглый год, с подачей воды в дом;
• стоимость конструкции с монтажом в 5 раза меньше, чем при обустройстве скважины кессоном;
• простота установки и обслуживания изделия и глубинного насоса;
• нет необходимости в дополнительной площади на участке;
• герметичность устройства;

К недостаткам можно отнести необходимость выкапывания приямка для замены вышедшего из строя уплотнения на несъемной детали конструкции, закрепленной на трубе.

Конструктивные особенности устройства

Присоединитель шланга к магистрали — угловой переход, состоящий из двух частей: стационарной наружной (по отношению к стенке обсадной трубы) и съемной внутренней, оснащенной уплотняющей прокладкой. Детали соединителя изготавливают из нержавеющей стали, бронзы, латуни со сроками эксплуатации соответственно 50, 25 и 8 лет.

Внутренняя проточная часть

Предмет напоминает тройниковый фитинг. С двух противоположных сторон фитинг оснащен резьбой, а центральный отвод плоский с кольцевой выемкой под уплотнитель вокруг отверстия. Плоскость выполнена в форме клина шлицевого соединения, который входит в паз ответной части адаптера, служит для примыкания к магистрали.

Назначение диаметрально расположенных резьбовых концов:

• проточная сторона стыкуется с насосным шлангом;
• непроходимый штуцер используется для вкручивания удлинителя, с помощью которого выполняются манипуляции по скреплению и разъединению деталей переходника.

Монтаж осуществляется в два этапа: сначала проточная часть стыкуется со шлангом, затем сборка вставляется в паз базовой конструкции.

Наружная ответная часть

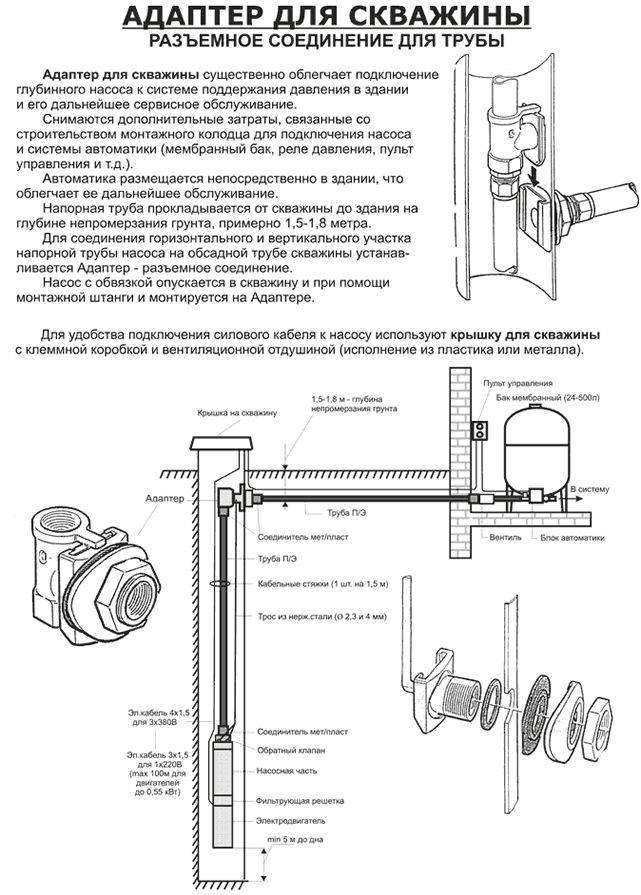

Схема скважинного адаптера.

Это резьбовой патрубок, соединенный с плоскостью шлицевого соединения. Является несущим элементом для съемной части переходника.

Оснащается деталями:

• прокладки уплотнительные на каждую сторону обсадной трубы — 2 шт.;
• шайба фигурная по овалу стенки;
• гайка для закрепления ответной части на обсадной трубе.

Патрубок вводится в колонну до уровня посадочного отверстия, заранее просверленного в трубе, и закрепляется. Резьбовая часть находится снаружи, к ней подключается водопровод.

Проблема выбора

Прежде чем вдаваться в подробности, я вкратце расскажу, что же это за чудо такое — адаптер для скважин и зачем он вообще нужен.

Это своеобразный переходник, который крепится вовнутрь обсадной колонны. От глубинного насоса вверх идет водопроводная труба и чтобы не монтировать дорогостоящий кессон, эту трубу можно вывести под землей, как раз для этого и служит адаптер.

Как устанавливается адаптер для скважин.

Как устроен адаптер

Сама конструкция состоит из двух частей: наружной и внутренней:

• Наружная часть врезается в стенку обсадной трубы и через прокладку зажимается гайкой. С внутренней стороны трубы на ней есть клиновидные вертикальные «салазки», на которые надевается вторая часть конструкции. Такой способ соединения еще называют «ласточкин хвост»;
• Внутренняя часть адаптера — это съемное колено, на котором установлен фиксатор для герметичного соединения с салазками. Снизу на колене есть резьба под водопроводную ПНД трубу, а сверху резьба для монтажного кронштейна.

Конфигурации адаптеров могут быть разные, но принцип действия везде один.

Материал для изготовления

Иллюстрации	Рекомендации
	Бронза. Один из самых дорогих и высококачественных материалов в линейке. Гарантия на них колеблется в районе 25-30 лет, но прослужить они могут больше.
	Латунь. Латунь по качеству считается ниже бронзы, производители обещают, что продержится такой узел не менее 10-15 лет.
	Пищевые сплавы. Так называемые DZR сплавы это обычно латунь с бронзой. Стоит относительно не дорого служит от 20 лет.
	Нержавеющая сталь. Нержавейка едва ли не самый высокопрочный материал. Качество отменное, но и цена на такие адаптеры не меньше, чем на бронзовые.

Ведущие производители

Торговая марка	Рабочий диаметр	Средняя цена	Страна производитель
Baker	100-200 мм	3400руб.	США
American Granby Harvard	110-130 мм	5000руб	США (Есть лицензионный товар производства Тайвань)
Debe	125-195 мм	4500руб	Швеция
Vinkell	127-158 мм	3000руб	Неизвестно
Unipump	110-160 мм	2000руб	Россия

Цены актуальны на весну 2017 г.

При покупке сразу проверяйте комплектацию изделия.

Кессон или адаптер

Пробурить скважину на своем участке это только половина дела, важно ее правильно обустроить. И тут возникает дилемма: что лучше кессон или адаптер? Давайте сравним основные моменты за и против

Оголовок для установки в кессон также оборудован адаптером, но конструкция у него иная

Оголовок для установки в кессон также оборудован адаптером, но конструкция у него иная.

Адаптер для скважин	Кессон
Стоимость.
При условии монтажа своими руками максимум составит 5000 руб. Если нанимать специалистов, то от 7000 до 9000 руб. придется отдать за работу. Итого максимум 14тыс. руб.	Самостоятельный монтаж обойдется 7—25 тыс. руб. Услуги приглашенных мастеров 7-10 тыс. руб. Итого максимум 35 тыс. руб.
Сложность работы.
Просверлить отверстие в трубе и закрепить адаптер сможет даже дилетант.	Здесь нужно копать довольно широкий котлован, бетонировать основу, вставлять и крепить бетонные кольца, плюс грамотно установить оголовок, что также непросто.
Временные затраты.
На саму врезку у вас уйдет максимум час, плюс земляные работы и подключение могут занять еще пару дней.	Только на обустройство корпуса кессона уйдет 3-4 дня минимум. К этому нужно добавить рытье траншеи и установку оголовка, что заберет еще 2-3 дня.
Расстояние от скважины до дома.
По правилам это расстояние не должно превышать 5 м. В противном случае придется брать мощный, а значит дорогостоящий глубинный насос. Такой насос будет тяжело подобрать по диаметру обсадной колонны, потому что там уже стоит адаптер.	В кессоне достаточно места чтобы установить нормальную насосную станцию и качать воду на расстоянии до 50 м от дома.
Габариты.
Адаптер можно положить в карман и отвезти куда угодно, а после установки все засыпается землей.	Для доставки бетонных колец, пластикового или же металлического кессона вам придется нанимать транспорт, плюс на участке такой колодец будет занимать место.
Герметичность.
Обеспечивается полная герметичность соединения.	При повышении уровня грунтовых вод колодец может залить, а значит, придется тратиться на дополнительную гидроизоляцию или обустраивать дренаж.
Техническое обслуживание.
Каждые 2-3 года вам придется откапывать соединительный узел, чтобы заменить прокладки. Плюс за такое длительное время нагруженное соединение «ласточкин хвост» может прикипеть и сорвать его будет тяжело.	Сделать профилактику оборудования установленного в кессоне не составит большого труда.

Расширительный переходник на фото спасет от проблем с подбором глубинного насоса.

Конструктивные особенности устройства

Скважинный адаптер представляет собой специальное устройство. Оно обеспечивает герметичный ввод подающих воду труб через обсадную колонну при обустройстве незамерзающего водопровода. По сути, адаптер представляет собой угловой соединитель.

Принцип работы адаптера заключается в том, что он перенаправляет поднимающуюся вверх по шахте скважины воду в ведущий к дому трубопровод, который расположен ниже уровня промерзания земли

Скважинные адаптеры хоть и имеют довольно простую в исполнении конструкцию, но оснащение скважины с их применением сопряжено со многими особенностями. Эта специфика во многом определяет срок эксплуатации гидротехнического сооружения.

Основными элементами адаптера выступают наружная и внутренняя части.

Внутренняя проточная часть

Внешне эта часть устройства напоминает тройник. Одна из его сторон глухая. Она оснащена технической резьбой, требующейся для состыковки двух частей адаптера. Другая же часть присоединяется к трубе, подводящей к глубинному насосу. Центральное ответвление подобия тройника оснащено второй половинкой общего соединения конструкции «ласточкин хвост».

Обратная сторона держателя оснащена кольцевой проточкой, предназначенной для резиновой прокладки, а также выступами для прижима клина ответной части

Ее монтаж осуществляют в отверстие обсадной трубы, фиксируя накидной гайкой, оснащенной герметизирующим кольцом.

Резиновые уплотнители предназначены для герметизации скважины от попадания подземных вод. Первый уплотнитель размещают на внутренней поверхности плоскости держателя, второй – между внешней стенкой и накидной гайкой.

Наружная ответная часть

Это компактный резьбовой патрубок. Он подключается к ПНД трубе и к выкидному патрубку насоса, а с основной частью соединяется посредством продевания специальной штанги в клиновые салазки. Помимо клина она оснащена кольцевой проточкой и двумя штуцерами с внутренней резьбой.

Главной особенностью устройства является прочная состыковка наружного и внутреннего элементов, именуемая как «ласточкин хвост».

Благодаря такому конструктивному решению получается герметичное соединение вертикального и горизонтального участков водопровода с последующим выводом их наружу сквозь обсадную колонну

Промежуточный элемент ниппель, представляющий единую конструкцию с держателем, предназначен для подключения водопровода к насосу.

Как правильно произвести установку питлесс-адаптера

Установка скважинного адаптера не потребует каких-то особых знаний и умений. Все делается достаточно просто по следующему алгоритму:

1. Со стороны дома откапывают обсадную трубу скважины на необходимую глубину. Глубина промерзания грунта зависит от региона. В средней полосе она составляет максимум 1,5 м, хотя чаще всего этот показатель значительно меньше.
2. В трубе просверливают отверстие нужного диаметра. Он равен диаметру основной части адаптера.
3. В отверстие вставляют наружную часть адаптера.
4. На скважину устанавливают крышку, закрывающую ее.
5. К основной части присоединяют водопроводную трубу, которая проложена по траншее, ведущей к дому.
6. Ответную часть скважинного адаптера соединяют с шлангом погружного насоса.
7. Погружной насос спускают в скважину и соединяют обе части адаптера.

Скважинный адаптер имеет две составные части. Одна часть вставляется в отверстие на обсадной трубе, а вторая присоединяется к шлангу, ведущему от насоса.

Монтаж основной части скважинного адаптера

Подробнее рассмотрим, как осуществить монтаж адаптера на обсадной трубе. Перед началом монтажа необходимо сделать правильное отверстие в ней. Для этого нужно обзавестись биметаллической корончатой фрезой, которая способна прорезать отверстие с ровными краями в металле. Ее диаметр подбирают таким образом, чтобы он точно соответствовал диаметру адаптера. После этого в трубу опускают вторую часть адаптера и вводят в отверстие. Снаружи ее фиксируют обжимным кольцом. Как внутри, так и снаружи на адаптер надевают резиновые уплотнители в виде колец. После этого обе детали затягивают разводным ключом. Трубу от водопровода соединяют с адаптером снаружи посредством резьбового соединения, которое требуется изолировать во избежание протечки.

Монтаж ответной части

Перед тем как начать установку ответной части адаптера необходимо правильно установить насос. Его опускают на требуемую глубину и фиксируют в таком положении. Трубу или шланг от насоса обрезают и вставляют в ответную часть детали. Еще до начала проведения всех этих работ насос лучше всего собрать в помещении, присоединив к нему шланг, трос и кабель. Все это приносят к скважине, где укладывают на чистое место, чтобы не допустить попадание грязи в скважину. После этого потребуется взять специальную трубу, которая предназначена для облегчения монтажа адаптера. Ее ввинчивают в отверстие на внутренней части адаптера, предназначенное для нее. После этого трубу вместе с частью адаптера помещают внутрь скважины и соединяют обе части устройства. Затем эту трубу вывинчивают и убирают. Она потребуется только когда нужно будет вновь достать насос.

При монтаже адаптера для скважины применяют специальную трубу с нарезанной на ней резьбой. Ее вкручивают в отверстие на внутренней части адаптера и снимают после установки на место устройства

Следует обратить внимание на то, что после удаления монтажной трубки может повредиться резьба в устройстве в результате воздействия влаги. По этой причине трубу можно не выкручивать, а просто обрезать вровень с горловиной скважины, чтобы не мешала. После окончания монтажа адаптера наружу выводят страховочный трос и жестко фиксируют его

Это позволяет снизить нагрузку на адаптер со стороны висящего насоса. На завершающем этапе к насосу подводят электропитание и проверяют работоспособность смонтированной системы. Чаще всего скважинные адаптеры производят из прочных и устойчивых к коррозии материалов, таких как медь или латунь. Тем не менее один раз в год устройство стоит разобрать и смазать специальной смазкой. Такая мера значительно продлит срок эксплуатации самого устройства и уплотнителей в нем

После окончания монтажа адаптера наружу выводят страховочный трос и жестко фиксируют его. Это позволяет снизить нагрузку на адаптер со стороны висящего насоса. На завершающем этапе к насосу подводят электропитание и проверяют работоспособность смонтированной системы. Чаще всего скважинные адаптеры производят из прочных и устойчивых к коррозии материалов, таких как медь или латунь. Тем не менее один раз в год устройство стоит разобрать и смазать специальной смазкой. Такая мера значительно продлит срок эксплуатации самого устройства и уплотнителей в нем.

Полная схема установки скважинного адаптера в реальном масштабе

Установка скважинного адаптера позволяет значительно снизить расходы на обустройство водозаборной скважины, так как исключает необходимость сооружения дополнительных конструктивных элементов для утепления трубопровода.

Нюансы монтажа устройства для скважины

Схема подключения скважинного насоса.

Чтобы качественно осуществить монтаж адаптера, нам потребуются следующие материалы и инструменты:

• монтажная трубка;
• трос;
• металлические колышки;
• фитинг;
• коробка;
• переходник для крепления к водопроводу;
• биметаллическая фреза;
• лопата;
• разводной ключ;
• лента ФУМ.

Прежде чем начать монтаж адаптера, следует осуществить предварительную сборку всего оборудования. Для работы выбирается сухое и чистое помещение. К глубинному насосу подсоединяется труба. Проверяется работоспособность кабеля и надежность страховочного троса. Шланги с фитингами и кабель аккуратно сворачиваются в бухту и укладываются в коробку возле скважины. Нельзя допустить, чтобы в обсадную колонну попала грязь или мусор.

Монтажные работы начинаются с подготовки отверстия для основной части адаптера. Для этих целей лучше воспользоваться биметаллической фрезой, которая оснащена специальной коронкой. Диаметр коронки должен соответствовать размеру адаптера.

Установка основной части производится с обязательным применением резиновых уплотнителей. Для качественного затягивания гаек используется разводной ключ.

Водопроводная труба соединяется с основной частью адаптера с помощью переходника. Максимальная герметичность всех резьбовых соединений достигается путем их обмотки лентой ФУМ. Заранее собранное оборудование опускается в скважину на оптимальную глубину. Водопроводная труба обрезается и с помощью фитинга присоединяется к ответной части устройства.

Производится сборка монтажной трубки, с помощью которой ответная часть устройства помещается в обсадной колонне. Ответная часть соединяется с основным элементом адаптера. Обычно после окончания монтажа насосного оборудования трубка снимается. Но некоторые специалисты рекомендуют оставить часть трубки в устройстве, обрезав лишний кусок до горловины колонны. Это делается для того, чтобы предотвратить повреждение резьбовых соединений в результате вибрации глубинного насоса.

Обязательно следует предусмотреть наличие страховочного троса, который поддерживает глубинный насос и снижает нагрузку на адаптер. Трос выводится в наружную часть скважины и надежно фиксируется с помощью металлических колышков. К кабелю насоса подводится электричество. Проверяется работоспособность оборудования.

Многие специалисты отмечают, что монтаж адаптеров является самым эффективным способом предохранения скважин не только от замерзания водопроводной магистрали, но и при защите устройства от негативного воздействия грунтовых вод, попадания мусора и прочих посторонних предметов.

Кессоны

Кессон представляет собой объёмную камеру, монтируемую в углублении вокруг оголовка. Она может быть пластиковой, бетонной или металлической. Главная задача кессона – защитить верхнюю часть обсадной трубы и стыкующегося с ней трубопровода, снабжающего водой дом, от внешних воздействий.

Какие это могут быть воздействия? Прежде всего, это обеспечение стабильного температурного режима, не допускающего перемерзания водопровода в зимнее время. Для этого кессон тщательно утепляется и снабжается герметично закрывающимся люком. Также рекомендуется заглублять его ниже уровня промерзания почвы, и уже в этом месте оборудовать отвод к домашнему трубопроводу.

Другая функция кессона заключается в защите скважины от разных внешних загрязнений. Благодаря герметичной крышке, внутрь оголовка не будет заноситься пыль и мелкий мусор, не будут попадать дождевые и талые стоки. Этим обеспечивается чистота питьевой воды, подаваемой в дом, предотвращается возможное заражение ее патогенными микроорганизмами.

Также кессон создает защиту частей скважины от механического воздействия, различных падающих предметов, способных повредить трубу или оголовок. Например, при нечаянном наезде автомобилем, или в результате падения на них разных массивных предметов, таких как крупные ветки или элементы кровли при сильном ветре. Все жизненно важные части системы водоподачи в данном случае располагаются под землей, а снаружи защищены кессонной камерой, лишь слегка выступающей над уровнем почвы.

Несмотря на компактные размеры, внутренний объем кессона вполне достаточен для размещения в нем оборудования для водоподачи:

• насоса, если применяется его наружный вариант;
• гидроаккумулятора;
• фильтрующих устройств;
• и системы автоматического управления.

Здесь они будут достаточно защищены от воздействия минусовых температур и возможного причинения механических повреждений.

Разновидности кессонов

На рынке сегодня представлены кесонные конструкции нескольких типов, различающихся, в основном, материалом изготовления.

Бетонные кессоны

Они представляют собой защитную камеру вокруг скважины, которая монтируется из уже готовых железобетонных колец. Реже ее стенки заливаются из монолитного бетона, в установленную заранее опалубку.

Такие конструкции долговечны, практически не подвержены разрушительному воздействию сырости, и при утеплении обеспечивают приемлемый уровень теплозащиты скважины и всего оборудования. Недостаток бетонных конструкций заключается в сложности их монтажа. Самостоятельная заливка бетонного кессона займет довольно много времени, а установка готовых бетонных колец невозможна без привлечения подъемной спецтехники.

Металлические кессоны

Металлические конструкции могут иметь различные размеры и форму – в виде цилиндра или прямоугольника, и изготавливаются из листовой стали и каркасных уголков. В продаже имеются уже готовые, заводские образцы. Хотя, при наличии материала, сварочного аппарата и должного умения, не составит труда изготовить такую защитную камеру для скважины своими руками.

К недостаткам этого варианта следует отнести слабую устойчивость металлических кессонов к коррозии. Для защиты от внешних грунтовых вод и от конденсата, поверхность металла с обеих сторон должна обрабатываться влагоотталкивающими смесями

Также необходимо уделить особое внимание созданию теплоизоляционного слоя, поскольку металл является хорошим проводником холода

Пластиковые кессоны

Наиболее предпочтительный вариант для установки на участке — это пластиковые кессоны. Сегодня в продаже имеются самые разные модели, изготовленные из полимеров. Можно приобрести цельнолитые варианты, либо секционные, набирающиеся из отдельных пластиковых колец.

Цена установки обойдётся здесь гораздо ниже, чем у бетонного или стального варианта, поскольку монтаж пластикового кессона может производиться вручную, без привлечения подъемного крана.

Пластик не боится сырости, поэтому обработка гидрофобными составами не потребуется. Единственно, о чем нужно будет позаботиться при монтаже полимерного кессона, это надежная теплоизоляция.

Хорошо, с кессонами разобрались, давайте теперь рассмотрим особенности другого варианта обустройства скважины — скважинных адаптеров.

Преимущества и недостатки

Применение кессонов длительное время являлось классическим вариантом при выполнении автономных источников водоснабжения. Именно поэтому обустройство скважины без кессона при помощи адаптера до сих пор воспринимается далеко не однозначно. Хотя несколько лет использования указанной технологии в различных климатических зонах России доказали её эффективность и право на жизнь.

Указанный метод обладает целым рядом преимуществ:

• Установка данного изделия освобождает владельца скважины от необходимости выполнения земляных работ в таких объёмах, каких потребовала бы установка кессона. А это весьма существенная экономия семейного бюджета.
• Отсутствует необходимость приобретения такого дорогостоящего устройства, каким является кессон.
• Использование адаптера даёт возможность провести водопровод достаточно близко от газопровода или канализационного коллектора.
• Ремонт скважинного оборудования значительно упрощается.
• Защита скважины от вандализма, т к. она в указанном исполнении не бросается в глаза. А демонтировать установленный в ней насос возможно только с использованием специального устройства.

схема обустройства скважины с адаптером

К недостаткам, которые следует учитывать, принимая решение — «кессон или адаптер для скважины», относятся:

• Не рекомендуется использовать изделие, если обустраивать предстоит скважину большой глубины.
• Если в доме негде установить оборудование для водоснабжения.
