Выбор водостока для крыши

Как правильно выбрать водосточную систему

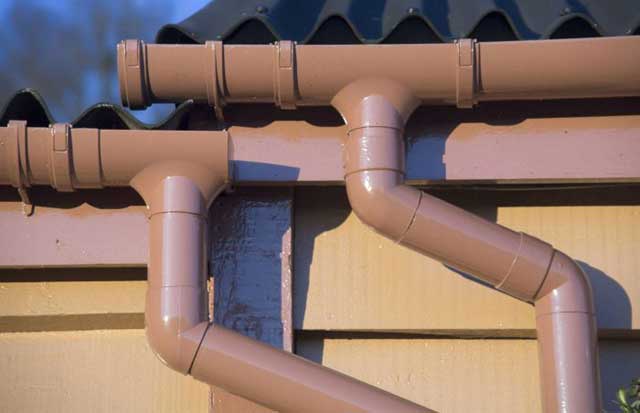

Система из пластика

Они бывают бесклеевыми и клеевыми. Во втором случае установку производится при помощи клея. Водостоки из пластика обладают такими достоинствами:

• Отлично противостоят коррозионному воздействию.
• Имеют невосприимчивость к ультрафиолетовым лучам, при этом водосточная пластиковая система имеет высокое качество и сохраняет свои качества в течение долгого эксплуатационного срока.
• Для клеевой системы не нужен уход, потому что используется способ холодной сварки. Тут элементы скрепляют на молекулярном уровне.
• Имеют малый вес и достаточно прочные.
• Рабочая температура варьирует в пределах -40…+70 градусов.
• Удобные в монтаже.
• Представлены в большой цветовой палитре.

Комплектующие детали самые разные, а потому система водостока может принимать самые разные конфигурации. Это сделает его незаменимым при установке ломаной крыши.

Минусы ПВХ водостоков:

• Требуется регулярно производить замену уплотнителей, что влечет за собой частую разборку и сборку элементов.
• Повышенный коэффициент линейного расширения.
• Непригодность к ремонту – разрушенные компоненты нереально восстановить.
• Материал обладает свойством разрушения под воздействием механического влияния. Вот поэтому такую систему не устанавливают в высотках. Система из пластика может быть установлена лишь в малоэтажках.

Монтаж водосточной системы производят на уплотнительные резинки.

Металлическая водосточная система

Выполненная из металлического профиля система будет иметь несколько разновидностей. Выделим медные и оцинкованные модификации. Есть оцинкованные системы с покрытием из полимера. Главным отличием между ними является эксплуатационный срок и цена. Положительные свойства водостоков из металла заключаются в надежности и прочности, а еще в способности к выдерживанию больших нагрузок от снега и остальных воздействий внешней среды. Также они не горят. Рабочий режим температур у них варьирует в пределах -65…+135 градусов. Металлические водостоки имеют следующие недостатки:

• Малое число составных компонентов, из-за чего установка может быть произведена лишь на кровле с прямым углом.
• Большой системный вес в целом.
• Образование ржавчины, если будет испорчен защитный слой.
• Небольшой выбор цветов.
• Трудности в установке.

Контакты с агрессивной средой ↑

Даже мельчайшее нарушение полимерного слоя на водосточке из металла создает очаг возникновения коррозии. И это чересчур осложняет их эксплуатацию в прибрежных районах. Воздух на море насыщен солями, которые агрессивно воздействуют на металлическую поверхность.

Что же касается пластиковых водосливов, то коррозия им не грозит. А это означает, что жителям побережья разумнее устанавливать именно такие конструкции.

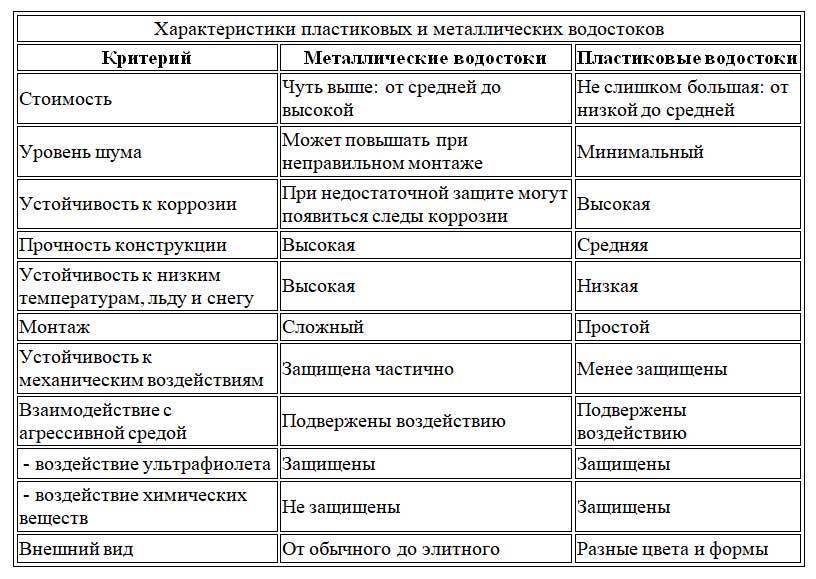

Мы сравнили водосливы из металла и пластика по различным параметрам. В результате оказалось, что на вопрос, какой водосток лучше пластиковый или металлический однозначного ответа нет – где проигрывает один из них, выигрывает другой. Просто нужно сравнить, какие из параметров для вас важнее, и сделать свой выбор.

Составление схемы конструкции водостоков

Только после выбора материала изготовления приступают к проектированию схемы. Чтобы посчитать без ошибок водосточную систему на крышу, необходим план кровли. Для проектирования придется выполнить несложные замеры, поэтому понадобятся: длинная рулетка, калькулятор и около часа времени.

Схема установки водостоков

Условно всю систему кровельного водосбора можно разделить:

1. Кровельные горизонтальные линии, основная функция которых – сбор стекающей с крыши воды.
2. Вертикальные водостоки, принимающие воду из лотков.
3. Система отвода – наземные или вкопанные в грунт приемники дождевой воды, соединенные с нижней частью водостока.

Разметка линий для кровель разной формы

Расчет площади кровли и определение диаметра труб и лотков

Чтобы правильно рассчитать водосточную систему, необходимо определить диаметр труб и сечение лотков. Правильно подобранный размер деталей – это гарантия того, что вода не начнет переливаться через края желоба в сильный дождь.

Расчет площади ската крыши

Определяют типоразмер изделий, опираясь на показатели:

Площади обслуживаемого ската кровли.

Среднего количества осадков в регионе.

Нужно ли вычислять общую площадь всей крыши? На самом деле, достаточно ориентироваться по плану и выбрать для замеров самый большой свес. Длину ската умножают на высоту. Согласно нормам, при расчете диаметра изделий нужно учитывать угол наклона свесов кровли и количество осадков, отводимых с крыши. Но практика показывает, что при выборе диаметра компонентов можно ориентироваться на рекомендации производителей, просчитанные по площади кровли:

1. Если площадь ската составляет до 50 м2: сечение лотка – 100 мм, диаметр отвода – 75 мм.
2. Площадь до 100 м2: сечение желоба – до 125 мм, диаметр труб – 87 мм.
3. Для крыш с площадью до 200 м2: сечение лотков – до 150 мм, диаметр водостока – 100 мм.

Типоразмеры деталей водостока

Размеры лотков и труб определяют в первую очередь, в зависимости от выбранного типоразмера будут подбираться сопутствующие детали: соединения, переходники и крепления.

Подсчет количества и метража горизонтальных линий желобов

Лотки устанавливаются вдоль нижнего края каждого свеса. Отдельными линиями оборудуют выступающие части кровли:

Навесы, выступы.

Нижние края балконов и козырьков.

Горизонтальные линии на крыше сложной формы

Как посчитать длину линий желобов водосточной системы? Это самый легкий этап планирования. Достаточно измерить длину края каждого свеса. Все полученные значения сложить. Результат – общая длина горизонтальных водостоков.

Сколько понадобится вертикальных отводов

Немного сложнее правильно определить необходимое количество отводов – вертикальных стояков.

Расчет количества водостоков

Если длина горизонтальных линий не превышает 10 м, то на каждую линию планируется монтаж 1 водостока.

При превышении длины желоба, установленного по одному свесу кровли, 12 м – рассчитывают по 2 отвода на желоб.

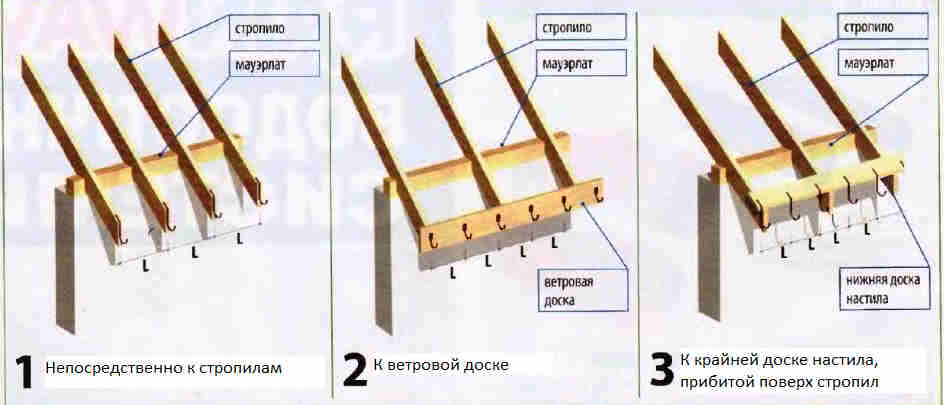

Способы монтажа креплений

Расчет количества коротких нерегулируемых крюков:

К_к = (Дл_ж – 30) / 60

К_к – общее количество крюков на 1 линию желоба с заглушками

Дл_ж – длина лотка в сантиметрах

Расстояние между креплениями

Такая же формула применяется и для подсчета количества регулируемых кронштейнов. Если расстояние между крюками составляет 90 см, то:

К_к = (Дл_ж – 30) / 90

Отдельно высчитывают количество для каждого желоба, полученные значения суммируют.

Прочность конструкции ↑

Водосток металлический

Металл является высокопрочным материалом. Однако при этом многое зависит, какой конкретно используется материал: сталь, алюминий, медь, титан-цинк.

• Стальные водосливы оцинковывают. В последнее время в качестве дополнительной защиты поверх наносится также полимерный слой.
• Алюминиевые водостоки более пластичны, чем требуется, однако данный недостаток вполне можно нивелировать, увеличив толщину металла.
• Все компоненты водосточной системы, включая желоба из металла на крыше, трубы, используемые крепежи имеют больший запас прочности, нежели пластик.
• Хомуты в конструкции из металла в состоянии выдержать вес взрослого человека и даже более, в среднем порядка 180 кг, и при этом водосточная труба нисколько не сдвигается. Они обеспечивают также их крепежную жесткость.
• Крюки в свою очередь гарантируют такую же жесткость крепления желобам: они оказываются «намертво» зажатыми.

Водоотливы для крыши пластиковые

Добиться того же самого с конструкциями из пластика в силу особенностей самого материала не получится. Инструкция по монтажу четко гласит, что нельзя плотно зажимать ни трубы, ни желоба. Такое требование связано с тем, что пластиковые элементы подвержены тепловой деформации больше металлических. Это связано с тем, что величина коэффициента теплового расширения пластика больше примерно в шесть раз.

На заметку
Допустим, что установлен пластиковый водосточный желоб длиной 10 м. При повышении температуры на 10°C он удлиняется на 25 мм.

Таким образом, очевидно, что целостность конструкции при жестком креплении нарушится, поэтому должна быть обеспечена свобода движения желобов в кронштейнах. Это же касается и самих труб ПВХ.

Однако из-за неплотного крепления неминуемо образуется люфт, вследствие чего водосточная конструкция продолжит расшатываться дальше. Вот почему в вопросе прочности победителем станут металлические водостоки.

Стойкость к механическим нагрузкам ↑

Совет
Обнаружив, нарушение покрытия, даже малейшее, рекомендуется сразу же покрасить этот участок. Это поможет продлить его эксплуатационный срок.

• Для изготовления водостоков используют тонкий металл, который может погнуться под действием механического воздействия.
• А вот водостоки пластиковые полностью лишены этих недостатков: трубы, как и желоба из этого материала не боятся ни царапин, ни ржавчины. Поскольку на них нет полимерного покрытия красить их также не нужно.
• Ливнестоки пластиковые не гнутся под воздействием чувствительных механических нагрузок, однако они могут сломаться, если приложить чрезмерные усилия.

Размеры водосточных систем

Главное, что необходимо знать при подборе водостока – это какие параметры подходят для конкретной кровли. Стандартными считаются следующие характеристики:

• размеры водосточного желоба – диаметр 9-19 см, длина 3 м;
• размер вертикального водоотвода – диаметр 7,5-11 см, длина 3-4 м.

Стоит знать, что подбор диаметра легко сделать исходя из площади кровли. В частности, на скатные крыши с площадью до 30 кв.м можно применять трубы диаметром в 7,5 см и лоток минимального размера, то есть 9-10 см. При наличии кровли площадью 30-50 кв.м рекомендуется использовать трубу, диаметр которой 8,7 см, а сечение желоба 10-12 см. Конечно, при необходимости монтировать водосток для строения, кровля которых площадью более 150 кв.м, стоит использовать максимальные габариты водосточных труб и желобов. Специалисты приводят следующую зависимость диметра труб от размера водоприемных лотков, а также от площади скатов:

Диаметр трубы	Диметр желоба	Площадь кровли
7,5 см	9-10 см	до 30 кв.м
8,7 см	10-12 см	30-50 кв.м
10 см	12-15 см	50-125 кв.м
11 см	15-19 см	свыше 125 кв.м

Если же кровля дома более 200 кв.м либо имеет довольно сложную конфигурацию, то стоит увеличить количество стояков. То есть на простых кровлях с небольшой площадью, можно устанавливать вертикальные водоотводы с шагом 1 труба на 10 м фасада, если же кровля отличается сложной конфигурацией и большими размерами, то рекомендуется уменьшить шаг до 1 трубы на 5 м фасада. При недостаточном количестве стояков и при выборе неподходящего диаметра труб и желобов, а также при большом количестве талых либо дождевых вод, водосточная система не будет справляться со своей основной функцией.

Что касается, такого параметра, как длина водосточного желоба, то исходить стоит из того, что водосборный лоток должен располагаться на наружной стороне скатов всей кровельной системы. Разумеется, что даже для небольших строений необходимо монтировать сборную конструкцию, состоящую из отдельных желобов, соединительных прямых и угловых элементов, а также торцевых заглушек. Это связано с тем, что стандартным считается параметр длины желоба 3 м, а длина водосточной трубы 3-4 м. Если же требуется более мелкие элементы, то их легко нарезать или распилить самостоятельно, используя инструменты, соответствующие типу монтируемого материала. В том случае, когда необходимы изделия больше стандартной длины, ширины, высоты или сечения, то всегда можно рассмотреть такой вариант, как водосточная система на заказ. Зная основные параметры водоотводов, легко произвести расчет для конкретного строения.

Видео по теме:

На чем же остановиться?

Окончательны выбор должен делаться с учетом всего комплекса оценочных критериев.

Прежде всего, исходят из того, что водосточная система имеет свои прямые функции, и в первую очередь должна справляться с ними. Остальное – в определенной степени вторично. Кроме того, не она определяет фасадный облик здания, а, наоборот, подбирается к имеющейся (планируемой) кровле и оформлению стен.

Естественно, водосточные желоба и трубы не должны дисгармонировать с общей внешней отделкой и стилистикой здания.

Сразу следует провести все необходимые расчеты, чтобы определиться с перечнем и количеством необходимых комплектующих. Это позволит, узнав цены в местных магазинах, оценить свои финансовые возможности в плане приобретения той или иной системы.

• В регионах со сложными условиями эксплуатации (большая вероятность наледи, обильные снега, сильные морозы и т.п.) предпочтение все же следует отдавать качественным металлическим системам. А вот на морском побережье пластик все же будет лучше.
• Для кровли из профнастила или металлочерепицы наиболее уместным будет металлический водосток с соответствующей гармонирующей окраской. Для мягких кровельных покрытий, наоборот, напрашиваются пластиковые варианты систем.
• Совершенно нелепо будет смотреться медная водосточная системы на какой-то «бедной» крыше. И наоборот – медная кровля в сочетании с оцинкованными желобами. То есть надо интуитивно понимать разницу между гармонией и явным китчем, «пылью в глаза».

Ну а в остальном – полагайтесь на свой вкус и, конечно, финансовые возможности

При этом лучше всего обращать внимание на продукцию проверенных, авторитетных производителей, которые сопровождают свои изделия хорошей гарантией качества. К таковым можно отнести германскую компанию «Docke», французскую «Nicoll», британскую «Hunter», ну и, конечно, отечественные «Альта-Профиль», «Аквасистем», «Гранд Лайн», «Металл Профиль», «Marley»

Один из лидеров на российском рынке полимерных изделий, и в частности – водосточных систем:   компания «Альта-Профиль»

В завершение публикации – видеосюжет, в котором также даются советы по выбору водосточных систем:

Какие кабели используют для обогрева кровли и водостоков?

1. Резистивный. Считается классическим и самым доступным вариантом. Это термопровод с одинаковой мощностью по всей длине. Внутри кабеля находятся медные токопроводящие жилы, а сверху он покрыт специальной защитной оболочкой. При выборе модели кабеля по мощности необходимо учитывать такой параметр как тепловыделение. Например, в случае обогрева водостоков рекомендуется выбрать кабельную продукцию с мощностью от 30 Вт/м и более, и с рабочей температурой до 25 С°. Резистивные кабеля бывают последовательные и зональные. Первые обладают одной или двумя токопроводящими жилами. Возможны вариации подключения: один конец или оба. Самый простой и доступный вид греющего кабеля. Вторые характеризуются присутствием двух медных жил с параллельным расположением, что в процессе подключения обеспечивает две токопроводящие зоны. Обеспечивают обогрев конкретного участка без взаимодействия разных зон между собой.

2. Саморегулирующийся. Характеризуется присутствием специальной матрицы, которая обеспечивает выделение тепла. За счет изменения объема матрицы от внешних температурных условий происходит изменение уровня обогрева. Тем самым оптимальные температуры для обогрева подбираются автоматически, что удобно и экономично. На рынке представлены преимущественно саморегулирующиеся кабеля с мощностями 6-100 Вт/м. Кабельная жила имеет сечение 1-1,5 мм и состоит из 17-19 проводников. Лучше выбрать модели с 19 проводниками, потому что они обеспечивают создание круглого поперечного сечения, что способствует отсутствию как таковых воздушных зазоров при экструзии материалов греющей матрицы.  Очевидными достоинствами использования саморегулирующихся кабельных систем считаются возможность использовать любые удобные отрезки длиной от 20 см, и отсутствие локального перегрева при укладке внахлест нескольких кусков.

Расчет

При подборе водостоков учитывают размеры здания, площадь покрытия, количество скатов, материал, расположение труб. Согласно правилам проектирования крыши, при устройстве наружного водоотвода площадь сечения желобов рассчитывается исходя из соотношения приблизительно 1,0 см2 желоба на 1 м2 крыши. Для расчета выбирается скат наибольшей площади.

К примеру, желоб диаметром 125 мм (площадь сечения которого около 60 см2) позволяет собрать воду с 60–75 м2 крыши, если труба находится в конце желоба. Если воронка и труба находится в середине желоба, то система такого же сечения способна пропустить воду с площади около 125 м2 и больше. Сечение трубы выбирается из таких же соотношений. Производители рекомендуют соотношение труба/желоб таких типоразмеров: 90/125, 100/150 мм. При необходимости на один скат устанавливают несколько труб.

При расчете также принимают во внимание рекомендации производителя, которые прописаны в спецификации и документах к товару. Для грамотного расчета можно привлекать технических специалистов производителя или продавца изделий, а также проектировщиков здания

Как устроена водосточная система

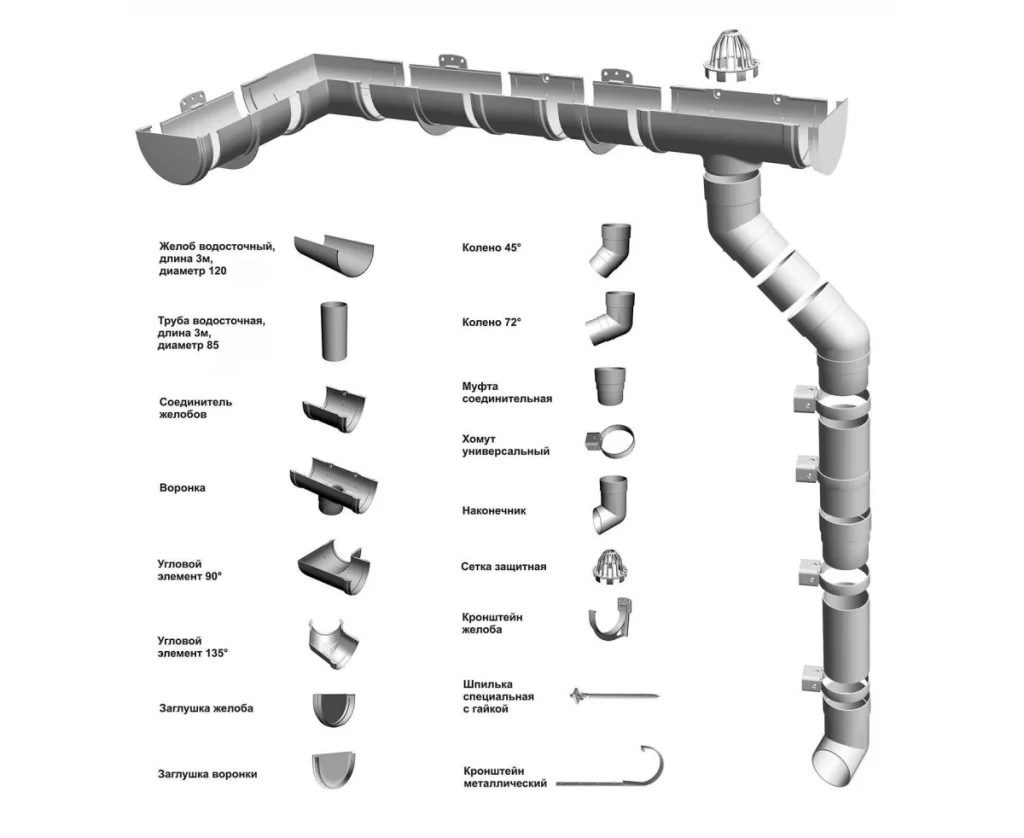

Конструкция водосточной системы

Все производители выпускают универсальный комплект элементов водосточной системы. Водостоки различаются по размерам, материалу изготовления и внешнему виду. Система состоит из горизонтальных желобов, монтированных под краем покрытия кровли, и водосточных стояков, укреплённых с желобами воронками для сбора воды.

Перпендикулярные детали стыкуют между собой воронками. Также в водосточная система включает в себя: заглушки, соединители, тройники, детали крепежа, угольники, колено.

Составляющие системы берутся в зависимости от конструкции водоотводящей системы.

Видео описание от специалиста «Альта-Профиль» о элементах водосточной системы :

Монтаж водосточного желоба своими руками

Данную процедуру можно доверить профессионалам, но поскольку Вы уже введены в курс дела и ознакомлены с особенностями этого элемента, вполне реально возглавить этот процесс самому.

В особо сложных ситуациях, потребуется оформлять заказ деталей и для этого понадобятся чертежи.

Приведем пример монтажа канала компании Murol. Все требования и нормативные данные взяты со СниПов и ГОСТов.

В первую очередь, нужно уделить внимание установке держателей. Для этого необходимо определиться с диаметром кронштейна

Для этого необходимо определиться с диаметром кронштейна.

Условие следующее — эта величина должна быть немного больше, чем размер окружности желоба. Интервал между крюками до 90 см, если же конструкция металлическая, тогда показатель можно увеличить до 1,2-1,5 м. Также не помешают вспомогательные крепления на углах.

Установка кронштейнов

На следующем этапе выбираем уклон. Оптимальный уклон желоба водостока на 1 метр составляет примерно 1-2 мм. Есть еще такой вариант — установите кронштейны водосточного желоба по углам, второй должен быть ниже. Затем возьмите веревку и натяните между держателями.

Благодаря такому не хитрому действию, Вы получите четкую линию для крепления остальных кронштейнов.

ВАЖНО!
Некоторые виды кровли могут предусматривать больший наклон.

После фиксации крюков переходим к воронкам. Их количество зависит от площади крова (до 10 метров — 1, дальше больше)

Кроме того в этом вопросе обращайте внимание на угол склона

Срез крыши должен выходить на центр (не дальше) воронки, иначе водные стоки просто будут литься через края и на стояк будет направляться малая доля. Не лишними в конструкции станут и заглушки, которые сократят вероятность протекания до критического минимума.

Шаг установки кронштейнов

При желании или необходимости возможно создание специальных поворотных элементов. Благодаря этим вспомогательным деталям существенно уменьшиться площадь отводной системы.

В подобных условиях особенно пригодятся тройники и колени, которые будут обеспечивать распределение стоков и превратят его в слаженный и эффективный процесс. И в завершении устанавливается финишное колено.

Установка желоба

Монтаж водостока своими руками из канализационных труб

Дачный домик можно оборудовать системой водостока, изготовленной из обычных канализационных труб. Посмотрим, как это делается.

Шаг 1. Труба длиной 4 м, имеющая достаточно большое сечение (около 110 мм), разрезается вдоль на две половины. Удобнее всего это сделать болгаркой.

Труба разрезается пополам

Шаг 2. Половинки труб соединяются между собой и скрепляются саморезами.

Соединение половинок трубы

Для крепления используются саморезы

Шаг 3. Производится формирование сливной воронки. Для этого соединяются отрезок трубы и крестовина с коленом. После фиксации наносится разметка посередине трубы с продолжением на крестовину. По разметке производится распил собранных элементов.

Формируется сливная воронка

Распил элементов

Шаг 4. Для фиксации желобов под кровлей можно использовать заводские кронштейны либо сделать их самостоятельно из металла. Они прикручиваются к импровизированным желобам.

Кронштейн прикручивается к желобу

Шаг 5. Монтаж желоба производится вдоль ската кровли.

Желоб монтируется вдоль ската кровли

Шаг 6. Производится сборка трубы стока, присоединение ее к желобам и фиксация на стене строения.

Сборка сточной трубы

Крепление сточной трубы

Проверка водосточной системы на предмет работоспособности

Видео – Создание водостока из труб

Установка системы стока для кровли не так сложна, как кажется сначала. В строительной сфере есть гораздо более трудоемкие и затратные по времени мероприятия. Здесь же при желании можно довольно быстро управиться с обеспечением правильного стока воды с крыши.

Преимущества и недостатки металлочерепицы.

Основное достоинство металлочерепицы состоит в том, что её можно использовать почти на любых поверхностях и крышах, независимо от сложности конструкции. Единственное условие для удачного монтажа – достаточный угол ската. Он должен составлять не меньше 14 градусов.

В целом преимуществ у металлической черепицы очень много:

• длительный эксплуатационный срок – от полувека;
• адаптация к любым климатическим условиям – температурный диапазон использования черепицы – от -50 до +70 градусов;
• многообразие внешнего вида – в продаже можно встретить большое количество форм и цветов материала;
• невысокая цена – стоимость металлической черепицы варьируется в зависимости от бренда, типа покрытия и прочих параметров. Возможно подобрать кровельный материал даже для жилья экономкласса;
• пожаробезопасность – металлочерепица устойчива к возгоранию;
• высокая скорость монтажа – 100 м² кровли можно покрыть буквально за одну рабочую смену.

Есть и определённые недостатки кровельного материала.

Они следующие:

• при работе с кровлей сложной конструкции приходится раскраивать листы и подгонять рисунок. За счёт этого отходы могут составлять до 30%;
• звукоизоляция недостаточная, потому потребуется специальная подложка;
• из-за наличия рельефа на поверхности крыши снег плохо скатывается. В связи с этим рекомендовано соблюдать угол наклона кровли.

При грамотном подборе материала и соблюдении технологии монтажа можно нивелировать имеющиеся недостатки. Потому стоит ответственно отнестись к вопросам покупки и установки металлической черепицы.

Типы водостока

Цены на водостоки

Водостоки

Со скатных крыш водосток может быть организован тремя способами:

• неорганизованный, когда вода естественным путем стекает с кровли под действием силы тяжести, попадая на стены и заливая отмостку;
• организованный внутренний, когда система водоотведения с кровли находится внутри строения;
• организованный наружный, состоящий из труб, желобов и воронок, расположенных на внешней стороне здания.

Организованный водосток схематично

Конструкция внутреннего водостока

На кровлях, имеющих скаты, могут обустраиваться водостоки неорганизованные и наружные организованные. Притом первые используются все реже – строители отдают предпочтение вторым, несмотря на необходимость дополнительных вложений в строительство и проведение определенного ряда работ.

Детали водосточной системы серийного производства

Ранее в России часто системы водоотведения с крыш не было – просто выносы кровли делались побольше и вода стекала по ним на землю. Вернее, это называлось как раз неорганизованным водостоком. Но в этом случае к фундаменту строения предъявлялись особые требования, а окружающее пространство вокруг дома имело хорошую гидроизоляцию. Такой метод до сих пор актуален и применяется, но все-таки обычно обустраивается только в регионах с минимальным количеством осадков (не более 300 мм в год). Все возможные условия его обустройства можно найти и прочитать в СНиП 31-06-2009.

Такой водоотвод может использоваться в случае, если высота строения не превышает 5 этажей, а сама крыша должна иметь один скат, уклон которого направлен во двор внутри приусадебного участка. При этом кровля должна быть оснащена козырьком, который выходит за крышу не менее чем на 60 см. Также под таким водостоком не должно располагаться никаких путей передвижения транспорта или человека. Единственное достоинство такого водостока – нет необходимости вкладываться в работы по водоотведению с крыш.

Пример неорганизованного водостока

Неорганизованный водосток не обеспечивает защиты фундамента, он, скорее, снизит его несущую способность. Также со временем он станет причиной разрушения и отделки стен, и цоколя.

Оптимальный вариант организации водостока со скатных крыш – это наружный водоотвод. Благодаря ему вода будет находиться только снаружи здания, собираясь на крыше, стекать только в определенное место. А сам по себе такой водосток прост в монтаже и не потребует особых затрат.

Пластиковый водосток. Мастер-класс (часть 1)

Пластиковый водосток. Мастер-класс (часть 2)

Водосточная воронка для плоской крыши. На скатных крышах внутренний водосток практически не встречается

Строение водосточной системы

Чтобы система водоотведения с крыши работала правильно, она должна включать в себя все необходимые элементы. Несмотря на достаточно простое устройство, в ней должны присутствовать следующие детали конструкции:

• желоб, который является основной частью системы. Он изготавливается из полукруглой трубы и устанавливается вдоль периметра строения, принимая в себя всю воду, стекающую с крыши. Желоба должны иметь небольшой уклон в сторону сливных воронок;

• отдельные детали желоба, если он получается слишком длинным, соединяются между собой при помощи соединителей-муфт;
• внутренние и внешние углы обеспечивают соединение желобов на угловых частях строения;

• воронка водоприемная направляет воду в сливную трубу, устанавливается на желоб. Внутри нее должна находиться защитная решетка, которая обеспечит защиту труб от засоров в результате попадания в них мусора, листьев;

• вертикально расположенная длинная труба называется сливом или сливной трубой. Жидкость из желобов в нее попадает через воронки. Труба должна идти до канализационной системы;
• окончание слива – это так называемое колено. Данная деталь слива имеет изгиб, который поможет сохранить дистанцию между стенами и фундаментом строения и местом, откуда вытекает вода. Также колена могут соединять между собой воронки и трубы-стоки, они присоединяются к воронкам под углом 45 градусов;
• хомуты или кронштейны позволяют закрепить водосточный желоб на строении. Это крепежные элементы, они устанавливаются с шагом около 30-60 см и крепятся обычно на стропила либо лобовую доску на фасаде;
• на желобе могут устанавливаться и заглушки, которые отвечают за ограничение потоков воды.

Таблица. Используемые для изготовления системы материалы.

Материал	Характеристики
ПВХ	Простые в установке, легкие и удобные элементы. Сборка производится без особых трудностей, так как все детали точно подогнаны друг к другу. ПВХ не боится воздействия воды, не ржавеет и довольно устойчив и к другим факторам воздействия. Срок службы системы – до 50 лет.
Металл	Для изготовления стока может использовать металл с оцинковкой или черный. Сейчас используется все реже, так как появились новые виды материалов, позволяющих создать более долговечные конструкции. Срок службы – всего 10-15 лет.
Медь	Традиционный, но дорогостоящий материал для изготовления деталей водостока. Не имеет недостатков, за исключением стоимости.
Металлопластик	Материал, объединяющий в себе достоинства металлических и ПВХ изделий. Прочный, долговечный, может служить без нареканий свыше 50 лет.

Медный водосток в частном доме

Расчет системы

Чтобы справиться с потоком воды, система водостока должна иметь определенные размеры и формы. Они напрямую зависят от количества осадков в регионе, размеров строения и других факторов.

За основу расчетов берется водосборная площадь – именно от нее, в первую очередь, и будут зависеть параметры желоба и труб. Например, для небольших дачных домиков (площадь сбора воды – менее 30 м2) достаточно приобретать сливную трубу диаметром 50-75 мм, а желоб – сечением около 70-115 мм. Для скромных коттеджей (площадь сбора не превышает 50 м2) подойдет труба с диаметром от 75 до 100 мм и желоб сечением 115-130 мм. А вот для строений, имеющих большие крыши (площадь сбора – около 125 м2), придется приобрести сливные трубы диаметром не менее 90-160 мм и желоба с сечением 140-200 мм.

Как рассчитать водосточную систему

Эффективную площадь отвода жидкости можно рассчитать по формуле S=(В+1/2Н)хL, где В – это длина горизонтальной проекции края ската кровли, L – длина кровли, а Н – ее высота. Все величины используются в метрах.

При расчетах сечения трубы должны учитываться и углы наклона водостока, ведь если они будут недостаточными, то желоб быстро наполнится водой, которая попросту не будет успевать стекать по нему. А при большом угле наклона воронка водосточной системы будет захлебываться. На 1 погонный метр желоба уклон должен составлять примерно 2-5 мм.

Выбор схемы для установки пластиковых водостоков

Сечение воронки тоже определить просто. Достаточно прикинуть, чтобы на 1 м2 крыши в горизонтальной проекции приходилось около 1,5 см2 площади сечения этого элемента

Также важно помнить, что одна воронка способна собрать воду примерно с 10 м желоба. Для упрощения проведения расчетов можно использовать онлайн-калькуляторы

Расчет водостока для крыши

Количество внутренних и внешних углов посчитать просто – здесь учитывается лишь конфигурация строения

А количество кронштейнов вычисляется в зависимости от общей длины желобов, при этом важно помнить, что шаг их установки составляет 50-60 см для систем из металла и всего 30-40 – для пластиковых конструкций при условии уклона желоба до 1 см на каждые 3-4 м. Там, где устанавливается воронка, крепежные элементы должны быть закреплены на расстоянии не менее 15 см от нее

Это же касается и мест соединения желобов, углов и заглушек.

Выбор типа кабеля

Общее правило при выборе кабеля для обогрева – его изоляция должна быть стойкой к ультрафиолетовым лучам.

Резистивный кабель состоит из одной или двух нагревательных жил, заключенных в двойную изоляцию, заземляемый экран и защитную оболочку. Основные марки имеют мощность порядка 30 Вт/м. Он дешевле саморегулирующегося кабеля, и используется, в основном, для обогрева кровли, ендов, и карнизов. Поставляется готовыми секциями примерно от 10 до 180 метров.

Саморегулирующий кабель нагревается за счет полимерной матрицы с переменным сопротивлением, расположенной между двух токоведущих жил. Ее сопротивление растет по мере нагревания кабеля. При достижении рабочей температуры нагрев прекращается. Благодаря этому саморегулируемый кабель защищен от зонального перегрева. Секции из этого кабеля можно размещать в местах с разными условиями теплоотдачи. Например, одна и та же секция может обогревать как участок кровли, примыкающий к водосточной воронке, так и отрезок трубы до входа в теплое помещение.

Саморегулирующийся кабель не критичен к перехлесту и смыканию нитей. Листва и мусор, скопившиеся в водосточном желобе, также не выведут его из строя. Секции произвольной длины, с мощностью 30-40 Вт/м, используются, в основном, для обогрева желобов и водосточных труб.

Для скатной кровли можно использовать как резистивный, так и саморегулирующийся кабель, а вот для желобов лучше применять только саморегулирующийся кабель, т. к. резистивный может перегреться и выйти из строя из-за опавших листьев и веток которые скапливаются в водосточной системе.

Резистивный кабель

Саморегулирующийся кабель

Перейти в раздел

Количество кабеля и схема укладки

Для обогрева края крыши используется укладка змейкой. Длина секции и шаг, рассчитываются исходя из необходимой мощности — Вт/м² и удельной мощности кабеля – Вт/м. Минимальное расстояние обогреваемого участка от края кровли > 50 см.

Шаг укладки рассчитывается по формуле:

Q= (Sх1,05)/L

• Q – шаг укладки
• S – площадь обогреваемого участка
• L – длина секции
• 1,05 – коэффициент запаса

Для расчета длины кабеля в желобе берется общая длина желоба, умноженная на количество ниток, и добавляется запас 5% (умножаем на 1.05). Здесь лучше использовать саморегулирующийся кабель.

В водосточных трубах, как правило, используется саморегулирующийся кабель в одну нитку. Чтобы рассчитать количество кабеля, надо длину трубы (с учетом изгибов и колен) умножить на количество ниток и прибавить 1.5 метра для дополнительной петли на воронке и в нижней части водостока.

В ендовах обогреваются нижние ⅔ длины. Количество ниток – 2-4 с шагом 10 см. Умножаем длину обогреваемой части на количество ниток, и берем запас 10% на припуски (коэффициент 1,1).
