Введение в действие простых вентсистем
Разработать проект вентсистемы и воплотить его на территории собственного дома можно самостоятельно. Можно обойтись и без введения в действие сложных современных систем, которые потребуют квалифицированного монтажа, четких расчетов, существенных денежных расходов. В статье речь будет идти об устройствах, установить которые доступно каждому домовладельцу. Это система приточной вентиляции.
Особенности эффективной вентиляции в частном доме
В последнее время проблемы, связанные с недостаточной вентиляцией, особо беспокоят хозяев собственных владений. Владельцев старых построек проблемы недостатка свежего воздуха также беспокоили, но не настолько остро. Прежние технологии строительства подразумевали применение строительных материалов и введение особых элементов здания, способствующих естественному проветриванию в полную силу.
Двери и деревянные оконные рамы прикрывались неплотно, что существенно способствовало непроизвольному вентилированию помещений. Даже стены возводились из стройматериалов, которые нельзя было признать непреодолимыми препятствиями для воздухообмена. Все элементы дома как бы «дышали». Пища готовилась в печи, а открытые дымоходы уже сами по себе становились мощными и высокоэффективными вентканалами.
В старых конструкциях домов вентиляционных проблем не было – они сами по себе обеспечивали постоянный обмен воздуха
Теперь же, когда возводятся дома современного типа, ситуация с выявлением эффективности естественной вентиляции существенно меняется. Владельцы частной квадратуры стремятся максимально снижать теплопотери. На здания «натягивают теплую одежду» в виде слоев термоизоляции. Да, термоизоляционные материалы удерживают тепло, но дом «расплачивается» тем, что не пропускает воздух.
Немалую роль в организации комфортного проживания играет присутствие в частном доме, кроме жилых комнат, еще и:
- санузла;
- туалета;
- ванной;
- душевой;
- кухни.
Так что следует хорошо продумать конструкцию вентиляции, иначе дом вскоре станет «кладезем» дискомфорта и распространителем разных болезней.
Выбираем модель
Для того чтобы вытяжное отверстие работало бесперебойно на максимуме своих возможностей стоит очень щепетильно подойти к побору главного функционального изделия – вентилятора. Поэтому необходимо получше изучить отдельные моменты, которые облегчат процедуру определения с видом вентиляционной конструкции.
Уровень шума
Вполне естественно, что при работе бытовые приборы вырабатывают определенный уровень звука. Для вентиляционного оборудования этот показатель всегда указывается в его паспорте. Ванные и туалетные комнаты позволяют установить систему примерно 35 децибел, что считается высоким уровнем шумоизолированности, так как данный звук не воспринимается человеческим слухом. Вентиляторы же с более высокими показателями звука уже считаются непригодными для использования ввиду своей раздражительности.
Вентилятор с регулировкой мощьности
Двигатель
Прибор для туалетного помещения должен обладать необходимой мощностью, а также длительным запасом прочности. Именно эти показатели и отвечает двигатель вентилятора
При осмотре следует сразу же обратить внимание на его устройство. Должны присутствовать шарикоподшипники и установленные втулки, от которых зависит продолжительность эксплуатации движка, а также уровень производимого шума
Такие модели по праву считаются наиболее производительными, долговечными, беззвучными.

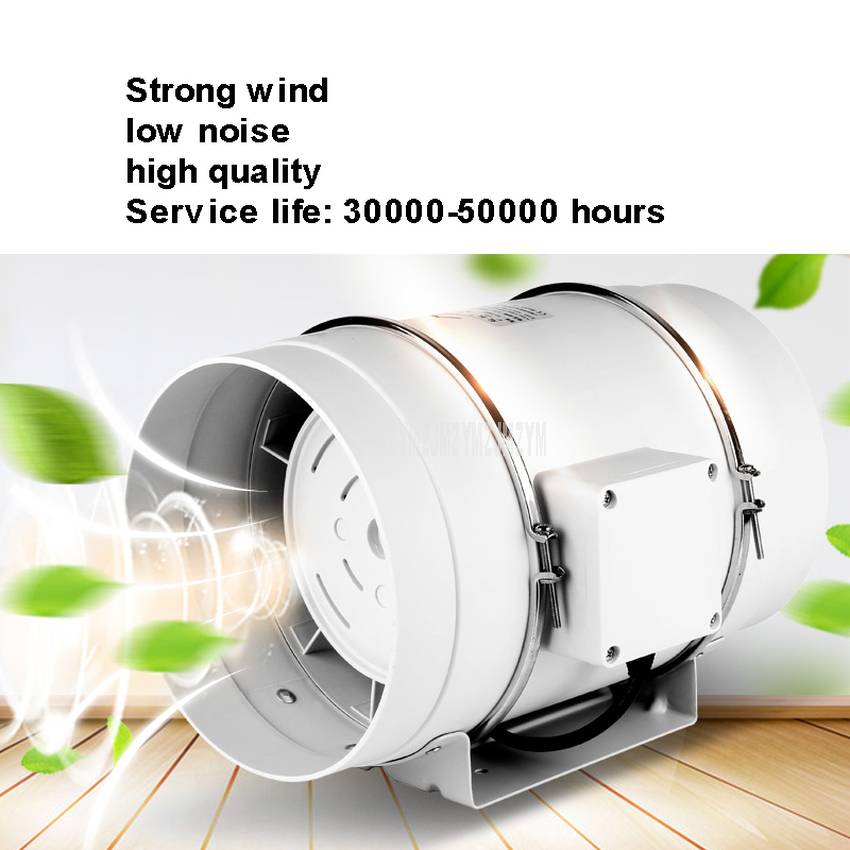

Мощный вентилятор
Производительность
Данный показатель считается одним из наиболее важных для функционирования всей вентиляционной системы. За счет производительности можно вычислить какое количество свежего воздуха доходит до ванного или туалетного пространства за 60 минут его работы. Необходимо понимать, что производительность вентилятора напрямую связана со следующими параметрами:
- площадью комнаты;
- уровнем влажности;
- количество активных пользователей.
Высокопроизводительные вентиляторы
На сегодняшний день, очевидно, что технологии не стоят на месте, поэтому современный рынок уже предоставляет инновационные экземпляры вентиляционной системы со следующими функциями:
- автоматическое подключение к выключателю;
- самостоятельная работа при достижении определенного уровня влажности;
- программная установка задач по различным критериям.
Как сделать вытяжку на кухне?
Чаще всего владельцы принимают решение об установке вытяжки в санузле и на кухне. Необходимость наличия этой системы в последнем помещении связана с постоянным образованием в нём различных запахов в результате приготовления пищи. Лучше всего реализовать систему вентиляции на кухне путем укладки двух вентиляционных каналов, причем один будет работать в естественном, а другой в принудительном режиме.
Монтаж принудительного канала, который будет представлен в виде стандартной вытяжки, на кухне осуществляют над плитой для приготовления пищи. Что же касается естественного канала, то его следует располагать со стороны плиты под потолком. Соблюдая эту схему установки вытяжки на кухне, можно обеспечить наиболее эффективную очистку помещения от неприятных запахов.
Полезные советы от мастеров
- Если стены здания возведены из кирпича, то проектирование и монтаж каналов следует производить одновременно с постройкой дома
- Для создания воздуховодов с одинаковым диаметром сечения удобно применять картонные или деревянные шаблоны.
- Внутренние стенки канала вентиляции выкладываются из полнотелого кирпича с качественной заделкой всех мест примыкания.
- Вывод вентиляции к крыше удобно обустраивать трубами из асбестоцемента, соединяя со стеновым вентканалом и качественно закрепляя конструкцию цементным раствором.
Распространенные заблуждения
- Проблемы вентиляции в помещении легко решаются при установке кондиционирующего оборудования. Кондиционер может повлиять на температурные и влажностные показатели воздуха, но не в состоянии насытить его кислородом, необходимым для дыхания.
- Периодическое проветривание помещения или установка окон в режим микропроветривания достаточны для вентиляции комнаты. Данное утверждение можно назвать справедливым лишь для теплого времени года. В зимнюю стужу помещение будет быстро остывать, не успев получить необходимое количество кислорода.
Как установить вытяжной вентилятор самостоятельно

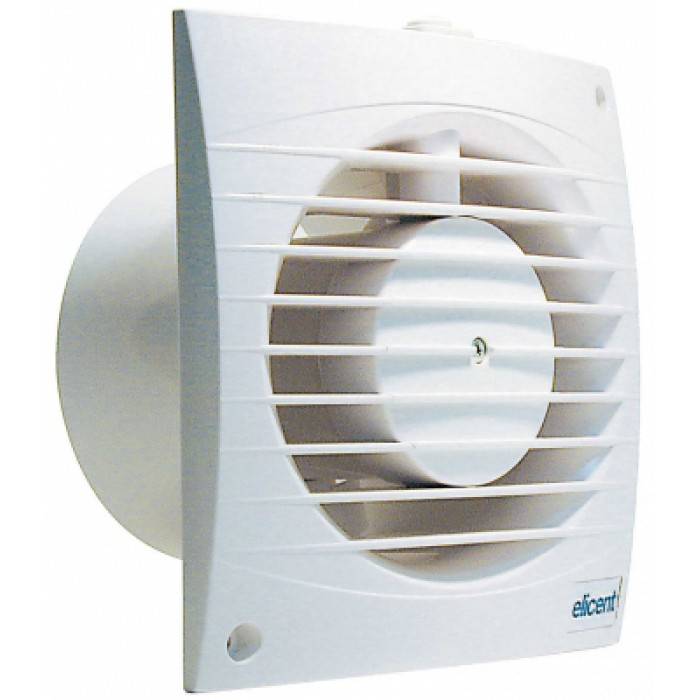

Вытяжные вентиляторы — фото
Процесс установки самого вентилятора занимает минимум времени, но перед этим необходимо правильно все подготовить, продумать способ подключения, при необходимости проложить кабель для электропитания. Вся проводка должна располагаться в штробах и скрываться под облицовкой, чтобы исключить малейшие риски контакта с водой. Если вентилятор потолочный, а сам потолок подвесной, то необходимость в штробах отпадает: проводку крепят прямо к потолочному перекрытию, фиксируя специальными хомутами. Разумеется, все провода должны находиться в гофре.
Для подключения вентилятора обычно используется трехжильный кабель ВВГ – он позволяет подать на устройство ноль, заземление и фазу с выключателя.
Кабель ВВГ
Причем выключатель может быть как одноклавишным, так и двухклавишным. Второй вариант предпочтительнее: включать и выключать вентилятор можно независимо от света.
Двухклавишный выключатель
Если у вас нет опыта работы с электропроводкой, стоит пригласить для этого профессионального электрика, ведь любая ошибка или небрежность может привести к серьезным последствиям. После того, как кабель будет проложен, можно приступать к монтажу вентилятора.
Для работы понадобится:
- болгарка;
- дрель со сверлами по плитке и по бетону;
- карандаш;
- соединительные клеммы;
- обычная и индикаторная отвертки.
Шаг 1. Распаковывают вентилятор, проверяют его целостность и комплектацию. Обычно крепежные элементы входят в комплект, но если они отсутствуют, следует заранее купить саморезы и пластиковые дюбели.

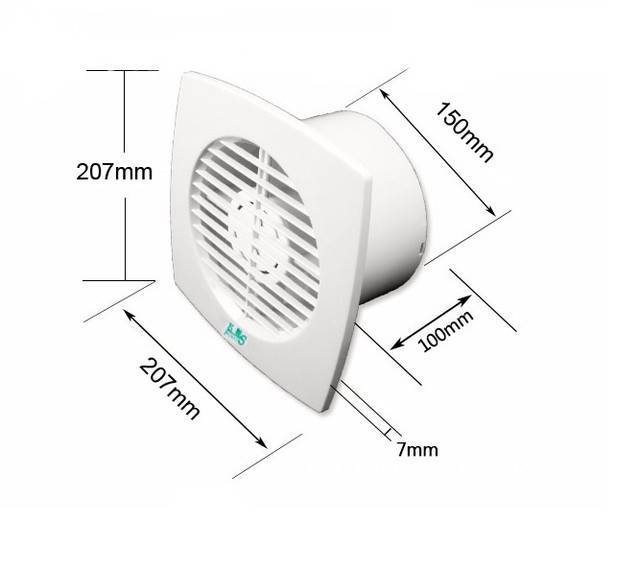

Стоит проверить диаметр вентканала заранее
Шаг 2. Подготавливают вентиляционное отверстие. Если оно было закрыто облицовкой, нужно приложить к плитке корпус вентилятора и аккуратно обвести карандашом. После этого делают по контуру вырез при помощи болгарки. Если отверстие было открытым, нужно очистить его от пыли и строительного мусора, убедиться, что вентилятор хорошо входит и не цепляется за края.
Шаг 3. С устройства снимают лицевую панель и внутреннюю крышку вентилятора, откладывают их в сторону. Теперь нужно выполнить разметку под крепления. Для этого вентилятор вставляют в отверстие до упора, выравнивают, ориентируясь по швам плитки или строительному уровню, и сквозь отверстия в корпусе намечают карандашом точки.
Чтобы снять декоративную крышку, нужно открутить болтик
Крышка демонтирована
Сетку тоже нужно снять
Откручиваем болтик
Видим провода внутри
Если у вентилятора есть веревочка-выключатель, нужно демонтировать ее
А затем соединить провода в клемме
Так выглядит соединение проводов
Шаг 4
В дрель вставляют сверло с победитовым наконечником и осторожно, на низких оборотах, просверливают плитку насквозь в отмеченных точках. Затем меняют сверло и в режиме перфоратора углубляются в бетон
Готовые отверстия очищают от пыли и вставляют в них пластиковые дюбели
Готовые отверстия очищают от пыли и вставляют в них пластиковые дюбели.
Разметка мест сверления
Сверло
Процесс сверления
Можно просверлить отверстия перфоратором, но сделать это сложнее
Отверстия под дюбели
Дюбели
Шаг 5. Еще раз примеряют вентилятор к отверстию и определяют, где будет проходить кабель. В этом месте вырезают болгаркой полукруглый паз, соответствующий по размеру сечению провода. На корпусе устройства также просверливают отверстие под провод.
Паз обозначен красным кругом
Шаг 6. Вентилятор подносят к стене, продевают электрический провод сквозь отверстие в корпусе, затем заводят его в паз и вставляют вентилятор. Фиксируют его к стене саморезами при помощи шуруповерта или отвертки.
Отверстие в корпусе отмечено красным кругом
Вывод провода через отверстие
Шуруп для фиксации вентилятора
Крепление вентилятора к стене
Шаг 7. Выполняют подключение. Провода поочередно соединяют между собой с помощью клемм, после чего соединения обматывают изолентой для большей надежности.
Подключение проводов
Герметизация проводки
Шаг 8. Закрывают вентилятор крышкой, которая прикручивается по центру одним шурупом, а затем включают питание и проверяют работу устройства. Теперь остается лишь вставить защитную сетку и закрепить лицевую панель. Многие мастера предпочитают обходиться без сетки, поскольку она быстро загрязняется и перестает пропускать воздух. Чтобы этого избежать, приходится регулярно ее снимать и промывать водой.
Центральная крышка
Прикручивание болтика в центр крышки
Крышка зафиксирована шурупом
Установка декоративной крышки
Фиксация декоративной крышки болтиком
Вентиляторы для вытяжки в ванную комнату
Где допускается ставить вытяжной вентилятор в ванной или туалете
Сразу оговоримся, что речь сегодня идёт про вытяжные вентиляторы. С помощью приборов воздух становится свежий, чистый, не настолько влажный, как после банных процедур. В прошлых обзорах говорили, что лучше установить вентилятор в туалете либо ванной с производительностью не менее 25 кубометров в час. В случае совмещённого санузла цифра удваивается. Полагаем, читатели уже выбрали подходящую модель, следовательно, сегодня обсуждается исключительно правильная установка вентиляторов. Напомним, что ванная комната разбивается на зоны согласно порядку:

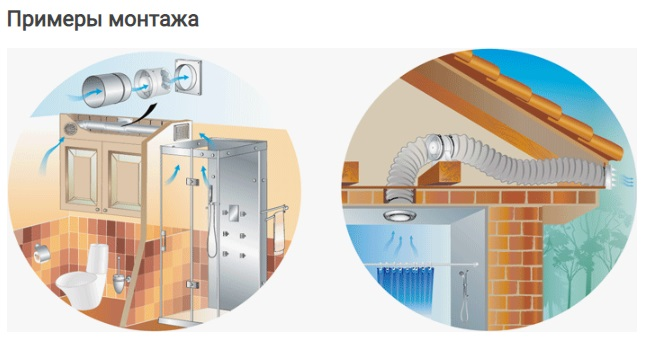

Монтаж вентилятора
Нулевая зона занимает непосредственно объем ванной или душевого поддона.
Первая зона находится внутри периметра ванной или душевого поддона, расположена ниже (до пола) и выше (до горизонтальной плоскости на высоте 2,25 метра).
Вторая зона начинается за первой, дальние границы отстоят от неё на 60 см
Высота аналогичная.
Третья зона расходится от второй на 2,4 метра, высота прежняя.
Обращаем внимание, что области образованы прямыми плоскостями и по форме прямоугольные. Исключением считается случай, когда установлено круглое джакузи
Здесь и области расходятся концентрически и равномерно. Следует внимательно производить подключение выключателей вентиляторов. В ванной комнате не ставятся вовсе. ГОСТ 50571.11 предписывает электрическое оборудование ставить не «где придётся», а согласно рекомендациям:
- В зонах 0,1 и 2 установка вентилятора (в ванной) на 220 В недопустима. Получается, прибор ставится выше 2,25 метра (нижняя грань). Там запреты уже не применяются, но остаются ограничения.
- Сложностей удастся избежать, если перейти на питание вытяжного вентилятора при помощи БСНН. Это значит, напряжение не выше 50 В переменного либо 120 В постоянного тока. Рекомендуем использовать 12 В (постоянные или переменные).
Говорят, в продаже отсутствуют низковольтные вытяжные вентиляторы. Примеры моделей несложно посмотреть тут https://www.roomklimat.ru/section/5/61-bytovye-ventilyatory-dlya-sanuzlov/ (выберите в графе Тип опцию «на 12 Вольт»), для убедительности даём наименование изделия известной марки Soler&Palau: SILENT-100 CZ Silver 12V. Можете установить вентилятор в ванной подобного рода либо чуть иной. Главное – нельзя нарушать требования ГОСТ 50571.11.
Установка вентиляторов
Установка вытяжки в ванной, в зависимости от сложности системы, может осуществляться собственными силами или с помощью профессиональных работников. Прокладка канальной вентиляции осуществляется на этапе строительства.
Лопастные вентиляторы – являются самыми простыми в установке, благодаря этому они получили большее распространение. Достаточно поместить прибор под решетку вентиляционной системы, подключить к электричеству, спрятать провода в изоляционный короб. При установке следует учитывать следующие моменты:
- вытяжка для туалета и ванной устанавливается напротив двери, на максимальной высоте от пола. В двери ванной следует проделать отверстия или оставить промежуток от пола 1,5- 2 см;
- монтаж вытяжки осуществляется только в исправно функционирующую вентиляционную шахту – на поверхности видно только решетку;
- при установке вентиляции в частном доме отвод воздуха должен осуществляться наружу, а не под кровлю (например, на чердак). В противном случае, образуется конденсат, который стимулирует развитие гнили. Особенно это чревато для деревянных балок дома;
- вытяжка принудительная для ванной, имеющая обратный клапан вентиляции, является предпочтительным выбором;
- для снижения шума можно использовать силиконовый герметик или бесшумные модели вентиляторов;
- крепление лучше осуществлять с помощью саморезов.
Значение вентиляции
Важность правильного конструирования вентсистем переоценить очень сложно. Достаточно указать только основные причины значимости вентиляции, чтобы любому домовладельцу стало ясно: к конструированию такой системы следует подходить ответственно
Первый довод. Человек нуждается в свободном дыхании. Другими словами, для дыхания пригоден лишь тот воздух, что насыщен кислородом. Вдыхая воздух, человек поглощает кислород, а концентрация в воздухе углекислого газа при выдыхании повышается. Постепенно кислорода в помещении с плохой вентиляцией становится всё меньше. Его заменяет CO₂. Ощущается удушливая атмосфера, что существенно влияет и на мыслительные, и на физические способности.
Второй довод. Человек в процессе своей жизнедеятельности выделяет запахи, причем не всегда их можно назвать приятными. «Законсервировав» помещение, он создает дискомфортную атмосферу. Она вскорости становится таковой из-за отсутствия систематического притока свежего воздуха.
Дышать становится невыносимо даже от присутствия острых, устойчивых и сильных запахов:
- бытовой химии с так называемыми ароматизаторами;
- парфюмерии;
- дымящегося табака.
Повышенная влажность в частном доме приводит к целому ряду существенных проблем
Третий довод. Патогенные бактерии, всевозможные грибки, вирусы предпочитают развиваться именно в переувлажненной, застоявшейся атмосфере. Поэтому значительно повышаются шансы подхватить какую-то инфекцию именно в домашней среде с таким воздухом. Тогда же существенно страдают люди с хроническими заболеваниями:
- органов дыхания;
- кожного покрова;
- нервной системы.
Четвертый довод. Есть помещения «санитарного» предназначения, а есть жилые комнаты. Зачастую отмечается их тесное соседство, особенно если дом одноэтажный. Требуется правильно направлять потоки воздуха, иначе жилая зона наполнится неприятными запахами и влагой.
Пятый довод. В помещениях с плохой вентиляцией может повыситься уровень влажности. Причинами распространения невыводимой влаги становятся:
- влажные уборки;
- водные процедуры;
- пар с кухни;
- стирка и сушка.
Насколько повышенной оказывается влажность, это понять просто. Если уровень влажности опасно завышен, на окнах появляется роса, то есть конденсат. Зимою, когда мороз усиливается, даже на суперсовременных стеклопакетах может появиться обильный конденсат, который вскорости украсит обзор ледяными кружевами.
Кроме того, в сырой среде развиваются всевозможные насекомые-паразиты и разнообразная вредоносная микрофлора. Обои отваливаются, по мебели и стенам распространяется черная плесень, дышать становится еще труднее.
Шестой довод. При возведении новых домов применяются такие материалы, которые системно выделяют токсичные вещества. Это происходит в незначительных объёмах, токсины выводятся вентиляцией. Но если вентсистема функционирует недостаточно эффективно, концентрация токсинов в домашней атмосфере нарастает, что очень опасно.
Краткие сведения о дачном воздухообмене
Следует различать два типа воздухообменных систем:
- Централизованный;
- Зональный.
Нужно заметить, что общая вентиляция в дачном доме может быть единой для всей жилплощади. То есть, всегда есть возможность организовать централизованный комплекс проветривания. Каковы преимущества такого метода? Дело в том, что предложенным комплексом удобно управлять, к тому же ему можно придать максимальные параметры шумоизоляции.
Зональный тип вентиляции предусматривает отдельный воздухообменный блок для каждой из комнат или же групп жилых помещений. Обустройство подобной схемы позволяет снижать расходы на эксплуатацию, поскольку можно проветривать только те жилые зоны, которые в этом особенно нуждаются. К тому же, отдельные разновидности воздухообменных агрегатов могут вовсе обходиться без воздуховодной сети, что, является весьма удобным в виду ограниченной высоты потолков.
Что такое естественная вентиляция в частном доме?
В процессе монтажа вытяжки используют каналы толщиной 380 мм и диаметром 130 x 130 мм. Сами каналы прокладывают в капитальных стенах, а их отверстия устраивают непосредственно над потолком. Лучше всего для них выбирать место на стене, находящейся по центру здания. Тогда меньше возникнет трудностей при устройстве разводки в частном доме, для которой используют пластиковую трубу сечением до 120 мм.
Особое внимание нужно уделить горизонтально установленным ответвлениям — их количество должно быть минимальным. Тогда они не будут приводить к уменьшению тяги, понижая таким образом эффективность работы системы в целом
Соединение каналов для каждого помещения выполняется в общей трубе, чтобы впоследствии ее вывести наружу.
Вытяжную трубу необходимо прокладывать в стене с минимальной толщиной 2,5 кирпича. Если это условие не будет выполнено и толщина конструкции будет меньше, то в холодное время года труба будет быстрее охлаждаться, в результате в помещении будет скапливаться больше холодного воздуха, а системе будет не по силам своевременно выводить его наружу.
Располагать трубу нужно таким образом, чтобы она находилась немного выше конька. Это поможет обеспечить оптимальную тягу в вентиляционном канале. Иначе это приведет к появлению на крыше завихрений, из-за которых возникают помехи. От конька нужно отмерить прямую линию на 10 градусов в направлении трубы по горизонтали
Внимание нужно уделить расположению и самой трубы, которая не должна находиться ниже этой прямой
Вентиляция туалет и ее типы

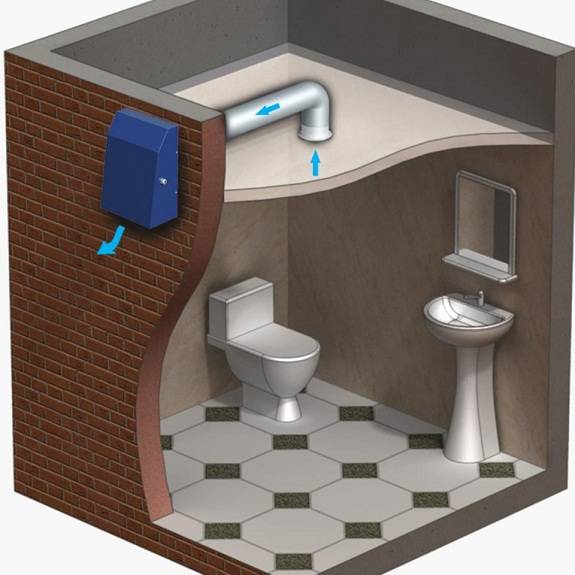

Вытяжка с вентилятором для туалета
Все существующие типы вентиляции санузла в квартире разделяются на два типа:
- естественная;
- принудительная.
Еще на этапе строительства дома в нем закладываются шахты вентиляционной системы, что проходят по всему дому. Основное их назначение – обеспечить приток свежего воздуха в дом и вывод из него отработанного. Это и есть естественная вентиляция. Но ее обычно бывает недостаточно для обеспечения хорошего микроклимата. Поэтому вентиляция в туалете и остальных частях дома усиливается путем установки специальной вытяжки – это система вентиляции принудительного типа.
Подобное приспособление имеет специальный короб, который чаще всего устанавливается прямо в шахту системы.
Принудительная вентиляция на кухне
Оборудование для принудительной вентиляции стоит дорого, устанавливать его сложно, поэтому монтаж лучше доверить профессионалам. Но правильно разработанная и налаженная система будет служить вам верой и правдой долгие годы. Поэтому если естественная вентиляция в вашем доме не справляется – задумайтесь о решении этой проблемы установкой принудительной.
По сути, это специальные приборы, которые способствуют налаживанию процесса движения воздуха. Их устанавливают, например, в отверстиях вентиляционных труб.
На кухне – это привычная многим вытяжка. Она втягивает загрязненный воздух и направляет его на улицу. Искусственные приточно-вытяжные системы намного сложнее, но они отлично справляются не только с задачей отвода, но и втягивают чистый воздух с улицы.
Вентиляция естественная и её недостатки
многочисленные проблемы
В такой системе вентиляции используется принцип работы вертикальных каналов. Они монтируются в помещении одним концом, а другой выводится чуть выше крыши дома. Так как воздух в помещении теплее того, который находится вокруг помещения, он выталкивается в канал вытяжки и способствует забору новой порции воздуха из внешнего пространства. Эта система вентиляции подразумевает много факторов, которые неподвластны человеку – температура окружающей среды, ветер, а сечение канала можно и своими руками сделать нужного диаметра.
Если обратится к специалистам строительного дела, то они утверждают, что подобная система вентиляции частного дома будет срабатывать лишь в том случае, когда показатель температуры внешнего пространства будет равен не выше 12 градусов по шкале Цельсия. Если становится жарче, то вытяжка начинает работать гораздо хуже.
Такая ситуация может показаться идеальной для зимнего времени года, но и здесь имеется особый недостаток, который невозможно игнорировать. Так как разница температур в доме и снаружи довольно ощутима, то система вентиляции начинает работать быстрее. То тепло, которое в доме накопилось за день, вылетает в буквальном смысле в трубу. Потому жители частных домов тратят на обогрев своих помещений больше ресурсов, чем этого требует нормальные условия.
Схема вентиляции частного дома подразумевает создание таких каналов в ванных комнатах. Нередко подобные вытяжки можно увидеть в кухне, подвале и ряде других помещений, где необходимо совершать большой отток воздуха из помещения
Особое внимание следует уделить помещениям, которые располагаются в частном доме ниже уровня земли. В них часто образовывается газ радон
Чтобы уменьшить его количество, рекомендуется соорудить мощный вентиляционный канал.
Те же специалисты говорят о том, что порой этих мер недостаточно. При этом рациональность системы и вовсе теряется. Этим и пользуются люди, которые могут в любой момент открыть форточку, создать сильный поток воздуха в помещениях и быстро проветрить дом. Теряется лишь один нюанс – подобная система вентиляции неприемлема, так как подвергает риску заболевания всех жителей помещения.
В итоге имеется существенные недостатки – вентиляция в частный дом такого типа подразумевает бесконтрольных потоков воздуха, а также не позволяет регулировать отток и приход.
Устройство вытяжки
На данном этапе необходимо заняться установкой корпуса вытяжки. Данное изделие может устанавливаться стационарно и мобильно. Если мы говорим о переносной вытяжке, то материалы могут быть разными.
Установка корпуса происходит по созданному заранее проекту и с учетом предпочтения владельца дома. После установки корпуса требуется только монтировать основной вентилятор, после чего соединить отверстие вытяжки с вентиляционным люком посредством гофрированной трубы.
Устройство вытяжки
Теперь вы знаете, как правильно сделать вытяжку в доме. Осталось только подключить ее к электросети. Установка выключателей и укладка кабеля не должна отнять у вас много времени и сил особенно, если у вас имеется опыт в работе с электроприборами. Отличным решением станет установка регулятора мощности основного вентилятора. Что касается места расположения и внешнего вида, то здесь все зависит только от вашей фантазии и вкуса.
