Высота установки раковины в ванной: стандарты и лучшие монтажные схемы

Советы по установке моек

Перед тем как выводить канализационные трубы и водорозетки для раковины в ванне, ее следует заранее приобрести в торговой сети, не рассчитывая на то, что отводы оптимально подойдут к любой конструкции. При установке раковины своими руками могут быть полезны следующие советы:

• Необходимый инструмент, который используют все сантехники при монтаже оборудования — строительный уровень, с его помощью выставляют по горизонту водорозетки и сантехнические приборы. Используемые в хозяйстве мойки различного вида абсолютно не критичны к горизонтальной плоскости, их можно повесить без использования строительного уровня, ориентируясь на горизонтальные швы плитки.
• Для сверления керамики используют два вида сверл — первыми по плитке конусной формы проделывают в ней отверстия в режиме вращения дрели или перфоратора, затем меняют сверло на победитовое и производят высверливание дыр в бетонной плите в режиме перфорирования (ударно-вращательное движение сверла). Данная методика предотвратит раскалывания плитки от ударного воздействия наконечника сверла и ускорит проведение работ.
• Для просверливания гладкой и скользкой глазурованной керамической плитки под накладные кронштейны навесных раковин на ее поверхность наклеивают один или несколько слоев бумажной малярной ленты, на которую наносят карандашную отметку. Бумага предотвратит смещение сверла в сторону от отметки и облегчит проведение работ.
• При установке любого вида раковин около стены примыкающий шов замазывают силиконовым герметиком. Для получения красивого ровного шва при отсутствии опыта проведения подобного вида работ, используют малярную ленту. Одну полоску наклеивают на борт чаши, не доходя 2 — 3 мм до стены, вторую фиксируют на керамической плитке стены, не доходя аналогичное расстояние до мойки. Силиконовый герметик выдавливают пистолетом из тубы в шов и выравнивают указательным пальцем, смоченном в мыльном растворе, перемещая его по периметру раковины. После затвердевания силикона через определенное время согласно инструкции, полоски малярной ленты снимают и получают прямой ровный шов одинаковой толщины по всей длине.
• Если в стену заранее выведены водорозетки и канализационные трубы, основной работой при установке раковин является сверление стен и забивание дюбелей для крепления подвесной мойки. Во избежание растрескивания плитки при ударах по дюбелям лучше использовать резиновый молоток или подкладывать под них бумагу, деревянную дощечку при использовании молотка со стальной головкой.
• При прикручивании угловых переходников в водорозетки, к которым подключают гибкую подводку, для герметизации лучше использовать не ФУМ-ленту, которая часто прорезается острыми кромками резьбы и затем пропускает воду, а льняную паклю в комплекте со специальной гидроизолирующей пастой.

Последовательность операций при монтаже навесной раковины

СНиП 3.05.01-85 регламентируется высота умывальника в ванной, которая имеет стандарт от пола до верхнего борта в 850 мм и подходит для подавляющего числа бытовых ситуаций. Норма может быть изменена без негативных последствий при пользовании сантехникой инвалидами-колясочниками, детьми или взрослыми маленького роста. Если понадобится изменить стандартную высоту расположения мойки, используют подвесные раковины со встроенными кронштейнами или с регулировкой по высоте, с тумбочками без опоры на пол и варианты, рассчитанные на установку в столешницу или на ее поверхность.

Стандартные значения

Размер мебели в ванную подбирается в зависимости от высоты мойки и ограничивается её нижним бортиком. Если приобретаете набор мебели (тумба + накладной умывальник), то исходите из общих нормативов для сантехники.

Производители выпускают изделия согласно указаниям СНиП. Нормы предусматривают следующие допустимые диапазоны (указываем их в см):

• 80-85 — это общепринятые варианты, они применяются и в отношении раковин;
• 86-102 — для мужчин;
• 81-92 — для женщин.

Показатель, который подойдёт всем жильцам, находится в пределах 86-93.

Когда при установке оборудования вы нарушаете принятые величины, это может нарушить удобство эксплуатации. Встроенные модели, при монтаже которых не соблюдаются нормативы, создадут проблемы жильцам. Им придётся низко наклоняться (более чем на 75º), если величина ниже нормы, либо тянуться к раковине, когда размер превышен.

Можно ли перенести раковину

При выполнении ремонта в ванной возможны ситуации, требующие изменить расположение элементов:

1. Перестановка оборудования в пределах помещения. Например, если владелец хочет развернуть ванну на 90°, а в освободившийся угол переставить раковину, то ему для этого не требуется получение дополнительных документов.
2. Перемещение мойки в ванной комнате (по высоте или в сторону). Расстояние и место монтажа выбирается собственником помещения по желанию. Документация на перенос не нужна.
3. Установка дополнительного рукомойника в помещение санузла также не нуждается в специальном разрешении.
4. Вынос мойки в жилое помещение требует подачи заявления на проведение таких изменений. Поскольку перекрытия комнат не защищают от протекания воды, то подобные реконструкции запрещаются контрольными органами. Обнаружение самовольной переделки влечет за собой наложение штрафа и требование удалить мойку с водопроводными трубами из помещения.

В специальном разрешении не требуется указывать установку дополнительного умывальника.

Способы установки умывальника

Крепим подвесной умывальник

Можно выделить несколько способов монтажа раковины:

1. Наиболее распространенным вариантом является крепление раковины на кронштейны. Для его реализации надо произвести точные замеры, обозначить на стене на уровне оптимальной высоты метки. При этом обязательно нужно учесть толщину умывальника. Если выбрана раковина неправильной геометрической формы, то в качестве толщины берется среднее значение. Когда это действия произведены, и все значения проверены еще раз, можно приступать к высверливанию отверстий. Затем в дыры нужно будет вставить дюбели и закрепить кронштейны. И завершающий этап работ: крепление умывальника и установка сантехники. При необходимости можно скрыть коммуникации в стене или закрыть их каким-нибудь элементом интерьера. Не забудьте замазать щель между раковиной и стеной герметиком, иначе вода, попадающая в зазор, приведет к неприятным последствиям.

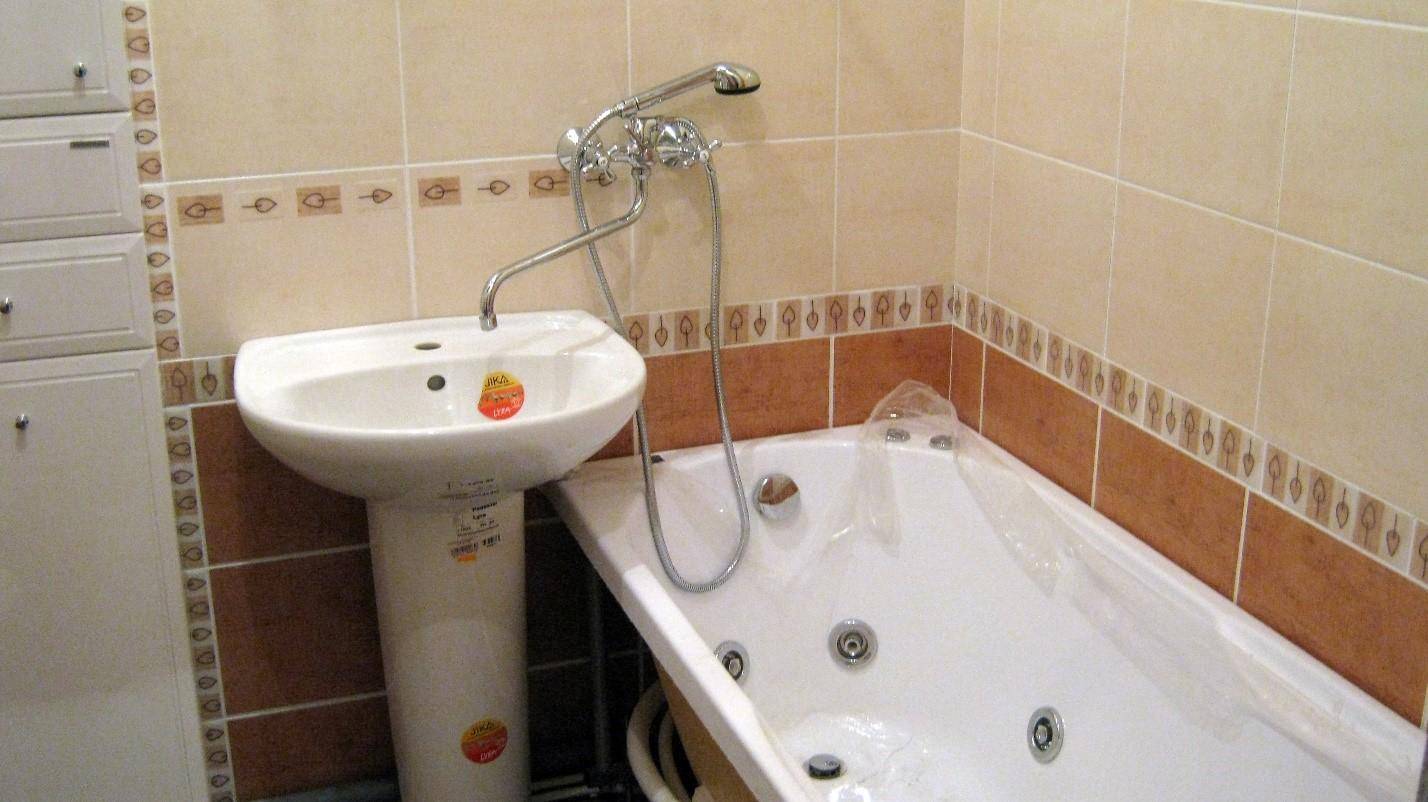

2. Вторым способом установки раковин является монтаж ее на пьедестал. Следует отметить, что такой вариант применяется гораздо реже. Возможно, причина этого кроется в том, что пьедестал абсолютно нефункционален. Он больше служит украшением, чем несет какую-либо пользу. Хотя с его помощью можно удачно скрыть все коммуникации. Недостатком такого способа является то, что производители пьедесталов практически никогда не делают их выше стандартных 50 см. То есть, чтобы установить раковину на оптимальную высоту придется делать дополнительную ступеньку или заказывать пьедестал в индивидуальном порядке. Оба этих варианта грозят увеличением расходов на ремонт в ванной комнате.
3. Более простым способом по сравнению с описанным выше является установка умывальника на тумбу. Размеры тумб более разнообразны, поэтому подобрать оптимальную модель будет значительно проще. При этом методе отпадает необходимость в установке кронштейнов, что также упрощает процедуру монтажа. Высота установленной раковины здесь будет практически равна высоте тумбы или чуть превышать ее, то есть высота тумбы должна быть примерно равна расчетному значению оптимальной высоты.
4. Ну и в последнюю очередь стоит описать реже всего реализуемый вариант – установку раковины с механизмом регулирования высоты. Для монтажа используются винтовые шпили. Как вариант можно подвесить умывальник к потолку на веревках. В таком случае даже ребенок может легко установить нужную высоту, всего лишь повернув ручку или сдвинув рычаг.

Если высота выбрана неправильно

Многие хозяева все же недооценивают последствия неправильного монтажа умывальника. Специально для них попробуем описать все, что может грозить в результате неверного определения оптимальной высоты.

Итак, если раковина установлена низко:

• при частых наклонах и длительном стоянии в неудобной позе могут появиться боли в мышцах спины и позвоночнике;
• есть возможность удариться о полку, висящую над раковиной, и получить травму;
• при умывании человек чувствует себя некомфортно;
• под слишком низкий умывальник нельзя поставить стиральную машину, корзину для грязного белья или другие атрибуты, обязательные для ванной комнаты. Это особенно остро чувствуется в очень маленьких помещениях, где стоит экономить каждый миллиметр свободного пространства.

Если же умывальник установлен слишком высоко:

• детям неудобно будет им пользоваться. В результате ребенок будет очень неохотно совершать гигиенические процедуры, капризничать или выполнять их некачественно и на скорую руку;
• придется подставлять для ребенка табуретку, что может привести к падениям и травмам. Чтобы этого избежать, родителям все время нужно будет присутствовать в ванной вместе с малышом, что замедлит развитие его самостоятельности;
• для удобства умывающийся будет тянуться к раковине, опираясь на нее, тем самым повышая вероятность ее поломки или обрыва креплений.

Как видите, установка умывальника в ванной комнате на оптимальной высоте очень важна и для комфорта, и для здоровья всех членов семьи. Именно поэтому рекомендуется заранее продумать вариант монтажа и рассчитать показатели. Тогда после окончания ремонта можно будет смело утверждать, что посещение вашей ванной комнаты приносит только положительные эмоции, находиться в ней удобно и взрослым, и детям.

Как правильно установить высоту умывальника Устанавливаем умывальник по высоте Установка умывальника в ванной по высоте Крепим подвесной умывальник Подвесной умывальник Высота умывальника в ванной от пола Умывальник в ванной комнате Высота умывальника

Высота расположения зеркал

Трудно представить рукомойник в ванной без зеркала, которое устанавливают отдельно или в шкафчик, предназначенный для хранения предметов гигиены, моющих средств, лекарственных препаратов, косметики. Рекомендованная высота низа зеркала:

• 1100 — 1250 мм от пола;
• 200 мм от верха умывальника;
• на уровне глаз, если используется небольшое зеркальное полотно.

При навешивании зеркала важно учитывать пропорции, человеку удобно смотреться в него стоя прямо, при этом нижний край желательно удалить от раковины так, чтобы на него не попадали капли воды при умывании. Высота расположения зеркал на примерах

Высота расположения зеркал на примерах

Рекомендации по выбору высоты для установки смесителя

При установке раковины важно подобрать такую высоту, чтобы она подходила каждому конкретному жильцу. Однако при расчёте помните о нескольких правилах, которые играют важную роль в дальнейшем. В число этих правил входит:

В число этих правил входит:

1. Перед началом монтажа в выбранном месте нужно приложить смеситель к стене. Так вы сможете посмотреть, мешает ли излив, оценить расположение прибора, и сделать вывод, комфортна ли для вас конкретно данная высота.
2. Не берите точкой отсчёта для монтажа пол, поскольку длина ножек ванной не является постоянной величиной и может варьироваться в зависимости от модели. Вдобавок ко всему некоторые пользователи для придания устойчивости подкладывают под ножки различные предметы. Это приводит к тому, что выверенная высота может «упасть» и вам будет не комфортно принимать душ после установки крана.
3. Перед монтажом сделайте абсолютно все замеры. Расстояние от пола, а также от нижнего и верхнего края чаши. Так вы исключаете любые недочёты.
4. Высота зависит от набора различных аксессуаров.
5. При монтаже крана следите, чтобы он крепился не к бордюру плитки. В таком случае смеситель будет неплотно зафиксирован.

Соблюдая эти несложные правила по выбору высоты, вы сможете сделать так, что кран в ванной комнате прослужит много лет, а его эксплуатация не вызовет дискомфорта.

Высота установки смесителей от уровня чистого пола:

• 800 мм для водоразборных кранов в банях, смывных кранов унитазов, смесителей инвентарных моек в общественных и лечебных учреждениях, смесителей для ванн;
• 1100 мм для смесителей и моек клеенок в лечебных учреждениях, смесителей общих для ванн и умывальников, смесителей локтевых для хирургических умывальников;
• 600 мм для кранов, обеспечивающих подачу воды для мытья полов в туалетных комнатах общественных зданий;
• 1200 мм для смесителей душа.

Санитарные приборы	Высота установки от уровня чистого пола, мм
В жилых, общественных и производственных зданиях	В школах и детских лечебных учреждениях	В дошкольных учреждениях и в помещениях для инвалидов, передвигающихся с помощью различных приспособлений
Умывальники* (до верха борта)	800	700	500
Раковины и мойки** (до верха борта)	850	850	500
Ванны (до верха борта)	600	500	500
Писсуары настенные и лотковые (до верха борта)	650	500	400
Душевые поддоны (до верха борта)	400	400	300
ПРИМЕЧАНИЯ

Допускаемые отклонения высоты установки санитарных приборов для отдельно стоящих приборов не должны превышать ±20 мм, а при групповой установке однотипных приборов 5 мм.

Смывная труба для промывки писсуарного лотка должна быть направлена отверстиями к стене под углом 45° вниз.

При установке общего смесителя для умывальника и ванны высота установки умывальника должна быть 850 мм до верха борта.

Высота установки санитарных приборов в лечебных учреждениях должна приниматься следующей, мм:

• мойка инвентарная чугунная (до верха бортов) – 650;
• мойка для клеенок – 700;
• видуар (до верха) – 400;
• бачок для дезинфицирующего раствора (до низа бачка) – 1230.

Расстояния между осями умывальников следует принимать не менее 650 мм, ручных и ножных ванн, писсуаров – не менее 700 мм. В помещениях для инвалидов умывальники, раковины и мойки следует устанавливать на расстоянии от боковой стены помещения не менее 200 мм.

* Умывальник – керамическое изделие, то, что обычно мы называем раковиной

** Раковина (согласно ГОСТ 30493-96) – раковина стальная эмалированная. Мойка – та что для кухни.

Высота установки смесителей от уровня чистого пола:

• 800 мм для водоразборных кранов в банях, смывных кранов унитазов, смесителей инвентарных моек в общественных и лечебных учреждениях, смесителей для ванн;
• 800 мм для смесителей видуаров с косым выпуском;
• 1000 мм для смесителей видуаров с прямым выпуском;
• 1100 мм для смесителей и моек клеенок в лечебных учреждениях, смесителей общих для ванн и умывальников, смесителей локтевых для хирургических умывальников;
• 600 мм для кранов, обеспечивающих подачу воды для мытья полов в туалетных комнатах общественных зданий;
• 1200 мм для смесителей душа.

Душевые головки должны устанавливаться на высоте:

• от 2100 до 2250 мм, отмеренной от низа сетки душа до уровня чистого пола;
• от 1700 до 1850 мм в кабинах для инвалидов;
• 1500 мм, отмеренной от днища поддона, в детских дошкольных учреждениях. Отклонения от размеров, указанных в настоящем пункте, не должны превышать 20 мм.

В ремонте тоже пригодится:

• Двери входные деревянные утепленные для бани
• Каркас второго этажа своими руками
• Лучшие производители наушников для телефонов

Стандарты СНиП для раковины в ванной

Если в семье все среднего роста, рекомендуется ставить раковину по СНиП — 80-85 см от пола

Нормативные документы СНиП 3.05.2001 определяют уровень установки раковины в домах от пола на высоте 80 — 85 см. Правилами предусмотрены небольшие допуски — разрешено отступать от нормы на 2 см в любую сторону. Такие значения используют установщики сантехники и производители мебели для ванных комнат. Компромиссные нормы рассчитаны на человека ростом 164 – 175 см.

Рациональный выбор высоты имеет значение для удобства эксплуатации, облегчает работы по монтажу:

• Раковина, смонтированная по рекомендациям СНиП, позволит всем жильцам квартиры комфортно умываться. Если чаша установлена низко, при водных процедурах придется сильно сгибаться. Поднимая голову, можно удариться о полку. Высокие раковины неудобны для детей — они не смогут воспользоваться умывальником или будут приставлять скамейки.
• Низкий уровень навески затруднит подключение к трубам подачи холодной и горячей воды, а также к канализации. Часто под рукомойником располагают водяной счетчик и систему фильтров. Для этих приборов должно быть место под раковиной, их нужно успешно закрыть.
• Слишком низкое размещение невозможно при намерении установить под столешницей стиральную машинку. Такой вариант совмещения неизбежен в маленьких комнатах, поэтому применяется часто, и его нужно учитывать.

• В госучреждениях, где рукомойником пользуются взрослые люди обычного роста, — на расстоянии от пола покрытия 80 – 85 см.
• В школьных туалетах, где умываются и моют руки подростки (рост приблизительно средний 145 – 160 см), — на высоте от пола 70 см.
• Детсадовские умывальники устанавливают на уровне 60 см от пола.

Нестандартная высота

Статистика показывает, что средний рост человека в последние годы увеличивается, поэтому нормативные показатели в СНиПах могут быть неактуальными для современного времени. Для высоких людей предусмотрены отклонения от правил для создания комфортных условия при пользовании раковиной.

Рекомендованное изменение уровня раковины:

• для мужчин высокого роста (1,8 – 2,0 м) будет удобной высота накладной раковины 95 – 100 см;
• рослым женщинам (1,65 – 1,8 м) подойдет уровень над полом 82 – 93 см;
• если в квартире живут супруги, и оба используют рукомойник, общая высота должна быть в диапазоне 87 – 95 см.

Для подростков и детей в семье, где родители имеют высокий рост, делают отдельные раковины на столешнице:

• если дети имеют рост 70 и 100 см — уровень от пола 55 – 60 см;
• соответственно, 100 и 130 см — высота от покрытия плиткой 65 – 70 см;
• для подростков разного роста промежуток от пола регулируется расчетом, составляет примерно 70 – 75 см.

От чего она зависит?

Каждое кухонное устройство требует отдельного внимания

Стоит обратить внимание на тип мойки. Например, для частных домов свойственна установка островного типа. Каких-то конкретных правил нет, каждый владелец делает так, как ему удобно

Каких-то конкретных правил нет, каждый владелец делает так, как ему удобно.

Также стоит обратить внимание на следующие факторы:

• многие выбирают высоту кухонного модуля, исходя из собственного роста или среднего значения всех домочадцев, далее уже занимаются расчётом отведения;
• в расчёт берут тип мойки. Сегодня часто можно встретить скрытую установку, требующую точной разметки для избежания поломки в будущем.

Говоря о росте домочадцев, можно выделить следующие моменты:

• если в доме живут два взрослых высоких человека, то лучше установить мойку на высоте 80 см – это расстояние между полом до самой раковины/столешницы;
• если есть подростки – средним считается 70 см;
• если в доме есть маленькие дети – 60 см.

Среднее значение высоты кухонного модуля– 75-85 см по санитарной норме. Исходя из типа и модели раковины, владелец самостоятельно определяет точку для вывода канализации. Если монтаж не несёт скрытого характера, её проще установить по нормам СНИП. Пример:

Смесители общие и отдельные

Смеситель для доставки воды в раковину, ванну или душевую кабинку могут быть отдельными для каждого устройства или использоваться для двух-трех одновременно. Наиболее привычный тип – настенный смеситель с поворотным изливом и душевой лейкой, который монтируется над ванной или раковиной (либо между ними) и обслуживает обе емкости.

Высота смесителя над ванной определяется удобством регулировки воды при использовании обоих сантехнических приборов, доступностью регулировочного рычага или вентилей для лежащего в ванне человека.

На приведенной схеме учтена стандартная высота ванны, при подъеме ее на подиум, встраивании в ложе или использовании иной системы монтажа параметры меняются.

Важно: смеситель с термостатом и автоматической регулировкой температуры воды можно монтировать выше обычного.

В душевых отсеках и кабинах смесители обычно устанавливаются так, чтобы другие сантехнические приборы ими не обслуживались. При этом различаются устройства со стоячим (в основном) и сидячим (гораздо реже) положением пользователя

С учетом выпуска душевых боксов и кабин стандартных размеров важно учитывать их габариты при выборе положения смесителя

Для отсеков таких нормативов не предусмотрено, здесь размеры помещения зависят только от компоновки отведенных для гигиенических процедур помещений и задуманного дизайна. Однако в среднем высота смесителя в душе от поддона (дна) составляет 800…1000 мм. Имеется в виду положение корпуса с регулировочными элементами.

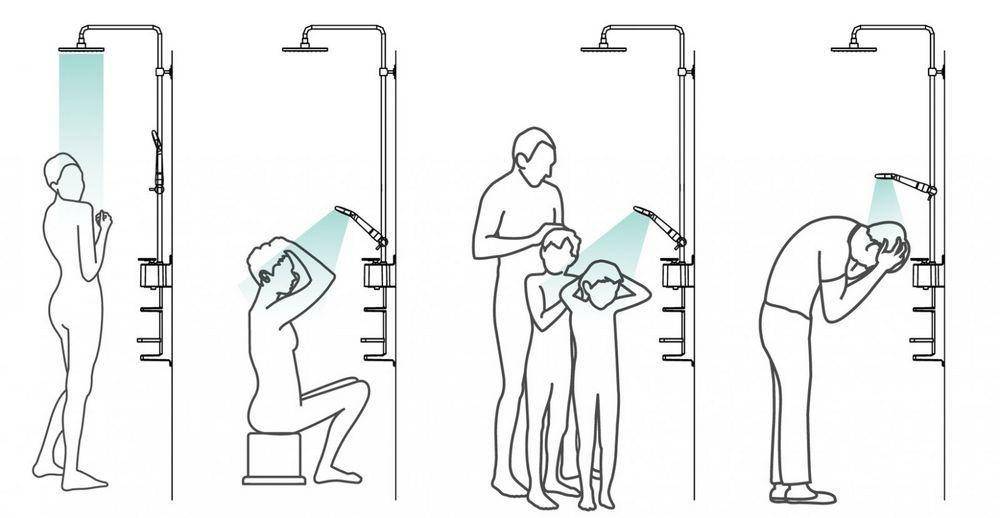

Для правильного выбора положения принимают во внимание состав пользователей и их габариты, а также привычные позы во время принятия душа. Если в душевой кабинке (отсеке) предусмотрено сидение, корпус смесителя монтируется с учетом удобного доступа к нему сидящего пользователя

Если в роли душевого поддона используется ванна, при расчете расстояния учитывается высота ванны от пола с ножками (стандарт) и расстояние от чистого пола до дна ванны.

От чего зависит?

Главным фактором определения высоты раковины считается среднестатистический рост человека:

• Для женщин наиболее удобная и комфортная высота раковины колеблется в пределах 80-92 см.
• Для мужчин оптимальным вариантом считается монтаж конструкции любого типа на высоте 85-102 см.

Каждому, кто задумал поменять сантехнику в санузле, необходимо помнить, что высота мойки рассчитывается от пола до самой верхней части раковины.

Правильное определение среднего роста среди всех лиц, проживающих в доме, позволит установить мойку на удобном для эксплуатации расстоянии.

Но высота установки раковины – не единственный показатель стандарта в обустройстве интерьера санузла.

Существуют нормативы наиболее приемлемого расстояния между сантехническими приборами:

• Так, например, минимальное расстояние от раковины до унитаза должно составлять 25 см. Такие же показатели относятся к биде.
• Ванная и душевая кабина должны располагаться в удалении от мойки на 30 см.
• Расстояние между чашей раковины и зеркалом не должно быть менее 20 см.
• А вот сушилка для полотенец и розетка должны располагаться в удалении от мойки минимум на 60 см.

Кроме того, не стоит забывать об окружающем раковину пространстве.

Расстояние между боковой стороной раковины и стеной должно быть в пределах 20 см.

Прежде чем сделать монтаж раковины, необходимо произвести специальные расчеты на основании роста всех членов семьи. У каждого проживающего в доме человека необходимо замерить точный рост, но не от пола до макушки, а до локтевого сгиба. От каждого показателя необходимо отнять 6-8 мм.

Из полученных результатов следует вычесть среднее значение, что и будет показателем для монтажа конструкции.

Строители разного профиля, отделочники, кафельщики, а особенно сантехники знают, что оптимальная высота для установки раковины составляет 85 см. Этого показателя придерживаются при ремонте административных зданий.

А вот оформляя санузел в квартире или доме, владелец помещения может отойти от стандартов и поставить раковину на иной высоте.

Главное, знать правовые нюансы касательно таких переделок:

• Изменение высоты раковины не относится к перепланировке. А значит, монтировать ее можно без дополнительных согласований с контролирующими органами. Главное, чтобы монтаж и подключение раковины производились по правилам.
• Перестановка сантехнического оборудования допускается в домах многоквартирного типа, для чего даже не придется собирать документы для получения разрешения. Лишь после проведения всех работ потребуется вызвать представителя обслуживающей организации, чтобы тот проверил правильность подключения приборов и дал официальное заключение, что сделанные изменения не отражаются на работе канализации и системы водоснабжения целого дома.
• Для установки дополнительной сантехники внутри санузла опять-таки не придется брать специальных разрешений. Если вторая раковина будет устанавливаться за пределами ванной комнаты, это считается перепланировкой, но высота монтажа на это не влияет. Только для получения разрешения потребуется собрать достаточное количество документов от контролирующих органов. В случае самостоятельного переноса раковины и других сантехнических приборов без разрешения обслуживающей организации владельцу жилища будет выписан штраф.

Главное, чтобы было удобно ею пользоваться. А вот в государственных учреждениях мойки устанавливаются исключительно по СНиПу, и отступить от заявленной нормы невозможно.

Однако при строительстве бизнес-центров, а также торгово-развлекательных площадок, где обычно большое скопление людей любого возраста, архитекторы предлагают немного увеличить уровень высоты раковин в уборных комнатах.

Ощутить дискомфорт посетители не смогут, так как время посещения зоны для мытья рук составляет не более 1 минуты.

Особенности канализационной подводки для кухонной мойки

Как правило, канализация на кухне под мойкой является высшей точкой горизонтального участка внутриквартирной линии. Высота установки мойки определяется либо размерами кухонного гарнитура, либо личными предпочтениями владельца жилья. Кроме того, следует учесть высоту начальной точки лежака и прибавить к ней разницу уровней, обеспечивающую требуемый уклон

Это важно, если кухня, ванная и туалет присоединены к одному горизонтальному лежаку, который подключен к общему канализационному стояку. Такая схема используется в многоэтажных домах, хотя нередко ее применяют и в частном домостроении из-за удобства и экономичности

Верхним допустимым пределом высоты вывода канализации под раковину в кухне считается 50 — 55 см. Выше располагается сифон и сама мойка. Как правило, даже на таком расстоянии от пола канализационные трубы не устанавливают. Это слишком высоко и может встречаться только на длинных участках горизонтальной внутридомовой системы, где необходимость обеспечить должный уклон вынуждает поднимать трубы на большую высоту. Кроме того, специфика подключения кухонной сантехники позволяет выводить стоки в трубы, расположенные на любой высоте, не превышающей уровень нижней точки сифона. Чаще всего на лежаке устанавливается тройник или отвод, к которому подключается гофрированная трубка, соединенная с сифоном мойки. Скрытый способ монтажа кухонной канализации встречается крайне редко, чаще всего трубы прячутся за нижним ярусом мебельного гарнитура.

Существуют мойки, расположенные на тумбах островного типа. Они устанавливаются посредине помещения, что требует скрытого монтажа канализации ниже уровня пола. Такие системы могут создаваться только в частных домах и планироваться заранее, при создании общего проекта дома. Канализационный лежак укладывается в траншею, все остальные сантехнические приборы подключаются в вертикальные отводы, установленные в нужных точках линии.
