Высота установки розеток и выключателей: где и как правильно расположить?

В условиях кухни

Ни в ПУЭ, ни в СП не говорится прямо о том, по какому принципу розетки должны располагаться в кухне. Поэтому в данном случае следует ориентироваться на базовые требования, а также учитывать особенности самой комнаты (ввиду использования мощных приборов вроде стиральной машины или электроплиты). Прежде всего, исходя из требований ПУЭ, складываются следующие правила:

• штепсельные розетки и переключатели освещения должны находиться на расстоянии не меньше 60 см от пола и водных коммуникаций: раковины и водопровода;
• аналогичное правило относится к размещению электрических узлов относительно газопровода и плиты – нужно удалять розетки и выключатели не меньше чем на 50 см от них.

https://youtube.com/watch?v=YZ—N5Zr0GI

На современной кухне устанавливается очень большое количество мебели в сочетании с немалым количеством электроприборов различной мощности. Во время грамотного разведения возникает немало проблем: следует учитывать размещение коммуникационных систем, выводить отдельные линии питания для высокомощных устройств (электроплиты, посудомоечной или стиральной машины), а также установить розетки и выключатели так, чтобы к ним сохранялся легкий практичный доступ. Огромный опыт строителей и пользователей привел к формированию условного стандарта размещения электрических узлов на кухне с делением на три уровня:

1. Нижний уровень – 10-15 см от пола. На этой высоте устанавливаются розетки для тех электроприборов, которые планируется включать в сеть на продолжительное время. Например стиральной или посудомоечной машины, измельчителя отходов, холодильника, электроплиты и т.п. Такое расположение дает два преимущества: шнуры, с которыми не нужно часто контактировать, не провисают у стен и не мешают, но при этом остаются в относительно свободном прямом доступе.
2. Второй уровень – 100-130 см от пола. На этой высоте располагают выключатели света и розетки для приборов, которые стоят на столах или рабочих поверхностях: блендера, тостера, чайника, микроволновки, мультиварки и т.п. Точная высота зависит от конфигурации кухонной мебели. Надо, чтобы розетки находились чуть выше над столешницей, чтобы в них удобно было подключать вилки этой техники.
3. Условный третий уровень, располагающийся на высоте 2-2,5 метров от пола. Здесь должны быть розетки для включения вытяжки и подсветки для рабочей зоны. Это позволяет без проблем подключить оборудование со шнурами любой длины. Интерьер на кухне эти розетки не портят, потому что их практически не видно за мебелью.

Дополнительным преимуществом этого способа организации электрической сети является распределение устройств по стене. На кухне может находиться большое количество электроприборов. Они могут постоянно, или периодически включаться в сеть, а некоторые из них нужно еще и питать от отдельной ветки. Вынесение некоторых розеток в невидимую зону делает их менее броскими.

Где устанавливать розетки в квартире

Вот небольшой перечень мест, где устанавливать розетки в квартире просто необходимо. Также необходимо соизмерять, сколько розеток должно быть в группе и может одновременно использоваться.

Во всем нужна мера и помните, что каждая дополнительно поставленная розетка обойдется вам денег. Особенно очень сильно ударит по карману если выбрать дорогие механизмы таких производителей как: Gira, ABB, Legrand, Siemens…

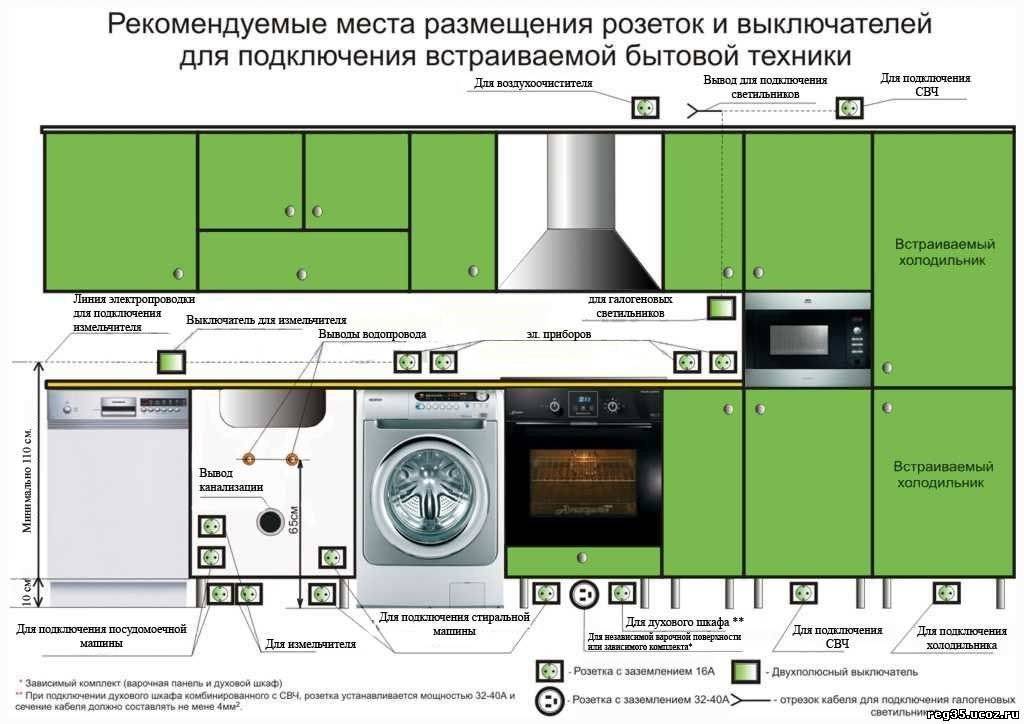

Где устанавливать розетки на кухне?

Кухня является самым энергонасыщенным местом в квартире. Розеток, которые находятся на «стандартной» высоте от пола 300 мм немного. Первое место, где необходимо установить розетку на кухне — при входе слева или справа. Эта розетка необходима для включения пылесоса. Если дверь открывается внутрь кухни, то необходимо учесть её ширину, чтобы при открытии она не закрывала розетку.

Далее на кухне необходимо произвести разметку розеток под бытовые приборы.

Самым мощным энергопотребителем является варочная поверхность под нее по центру выводим только кабель и оставляем. Розетку ставить нет необходимости. Она очень сильно выступает и от нее мало толку. К тому же большинство варочных поверхностей идут без вилки и кабель заводится напрямую. Кабель требуется 3*6 мм2 для однофазного ввода и 5*2,5 если у вас трехфазный ввод.

Розетку для холодильника, устанавливаем за холодильником по центру на высоте 100 мм от пола. В этом месте обычно у всех холодильников располагается компрессор, а не радиатор.

Розетку для духового шкафа устанавливаем по центру на высоте 100 мм при стандартной компоновке кухни.

Розетку для посудомоечной машинки необходимо устанавливать под мойкой на высоте 300 мм от пола. И лучше всего двойную. Под мойкой возможно вы подключите еще измельчитель для отходов или фильтр с насосом, повышающим давление. А может небольшой водонагреватель.

Розетку под вытяжку устанавливаем на высоте 2100 мм по центру плиты и отступая от него на 40 мм влево или вправо. Такое расположение позволит нам не попасть на воздуховод.

Для подключения остальных бытовых приборов розетки располагаем над столешницей, высота 1100 мм

Где устанавливать розетки в спальне?

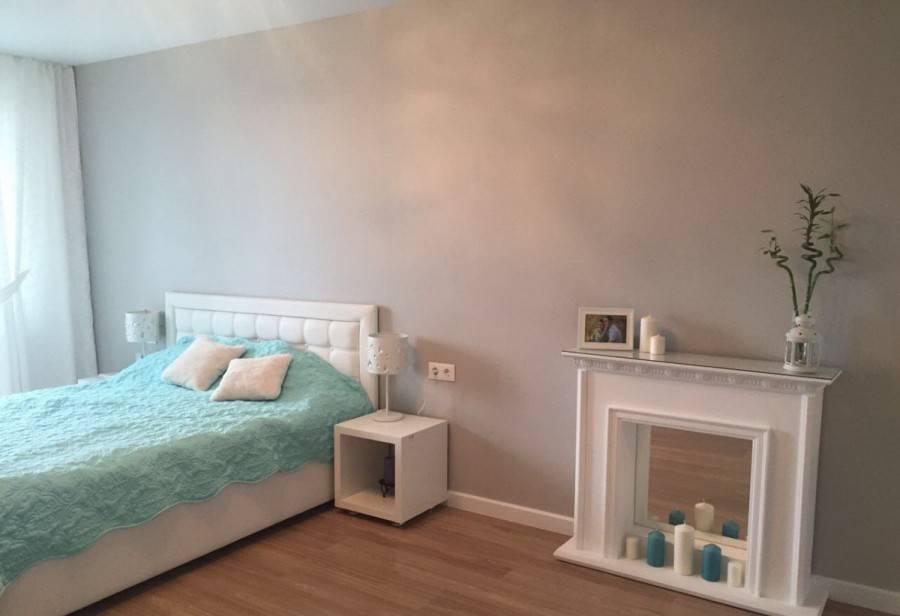

В спальне устанавливаем розетки по обе стороны от кровати на высоте 700 мм. При таком расположении они будут над тумбочками. Эти розетки нужны для зарядки телефона и для подключения торшеров.

Также розетку следует установить при входе отступив на ширину двери если она открывается внутрь для пылесоса.

Розетки для телевизора устанавливаем на высоте 1200-1400 мм напротив кровати по центру от её оси. Для телевизора желательно устанавливать розетку 220 В, ТВ и IP.

Также не забываем установить розетки, где будет рабочий стол. Лучшее место будет справа от окна. Количество розеток здесь может достигать пяти под столом одна IP и 3-4 220 В. Хотя бы две над столом — для подключения ноутбука, телефона.

Где устанавливать розетки в ванной?

Для стиральной машины высота возможна в двух вариантах первый вариант, когда розетка будет спрятана на постоянной основе или же когда к ней есть постоянный доступ и она находится над стиральной машинкой. Высота 750 и 1050 мм соответственно.

Есть требование ГОСТ, которое регламентирует, что розетки должны устанавливаться не ближе 600 мм от крана. Также их не следует располагать над ванной.

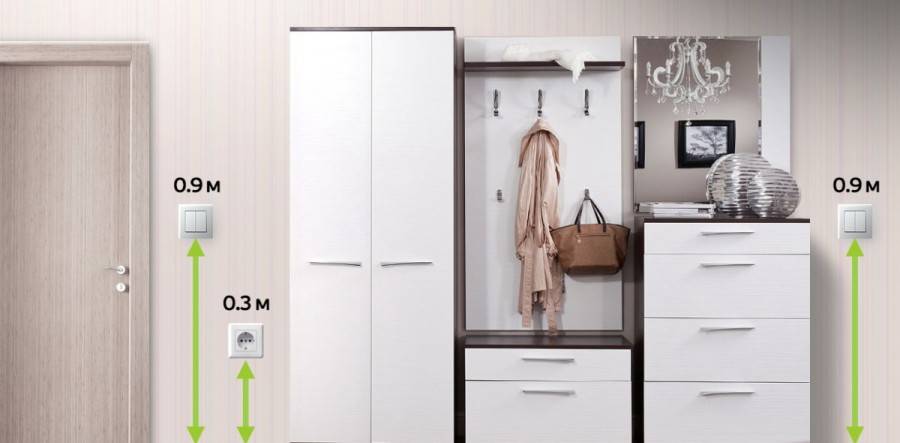

Высота выключателя от пола по евростандарту

Приставка «евро-» всегда у нас ассоциируется с чем то новым, более надёжным и качественным. «евростандарт» и «евроремонт» — это современные технологии и материалы в строительстве, более комфортные планировки и расположение всех коммуникаций, в том числе розеток и выключателей освещения. По таким стандартам теперь выполняются все новостройки.

Согласно евростандарту было рассчитано оптимальное расположение выключателей для всех членов семьи. Не слишком высоко для детей и не слишком низко для взрослых. Высота выключателя от пола по евростандарту составляет 0,8 — 0,9 метра. Этот уровень выбран не случайно. Это примерная высота, до которой достаёт опущенная вниз рука взрослого человека.

При этом ребёнок тоже сможет дотянуться до данного уровня. В СП 31–110–2003 пункт 15.34, 15.36 об этом сказано следующее.

Как советский так и евростандарт не являются беспрекословным указанием. Вы можете выбирать высоту установки оборудования в доме в зависимости от вашего удобства и расположения мебели и электроприборов. В комнате, предназначенной для сна удобнее устанавливать выключатели возле спального места на том уровне, до которого можно будет дотянуться из положения лёжа. Это примерно 60 – 70 сантиметров от пола.

В рабочей зоне, помимо основного, предусматривается дополнительное освещение. Это различные настольные или настенные лампы. Их выключатели удобнее располагать на расстоянии 10 – 20 сантиметров от высоты стола. Так можно будет регулировать освещение, не отрываясь от занятий.

Расположение розеток и выключателей необходимо обдумывать заранее до выполнения отделочных работ. После их завершения перенести или добавить дополнительные будет практически невозможно без порчи нового ремонта. Обязательно необходимо учитывать расположение мебели в помещениях и электроприборов на них.

Основные ошибки и алгоритм монтажных работ

Зная все особенности и правила размещения розеток, можно выполнить работу своими руками, но без должного опыта монтаж лучше поручить специалистам.

p, blockquote 71,0,0,0,0 —>

Основные ошибки при монтаже розеток:

p, blockquote 72,0,0,0,0 —>

1. Прокладка проводится и делается без плана с мебелью и схемы с расстояниями.
2. Схема подключения кухонной техники должна подкрепляться свободным доступом к розеткам для быстрого отключения прибора в случае потребности.
3. Подключение блоков в параллельную цепь от одного провода.
4. Использование одной линии для мощной техники.
5. Установка обычных розеток рядом с мойкой или под ней.

ВСЕ ВЫШЕПЕРЕЧИСЛЕННОЕ ДЕЛАТЬ НЕЛЬЗЯ!

p, blockquote 73,0,0,0,0 —>

Изначально рассчитывается мощность приборов, положение мебели, а также подбирается кабель и автоматы. На кухнях со стандартным набором техники чаще используется около 12–15 кВт, в общем.

p, blockquote 74,0,0,0,0 —>

p, blockquote 75,0,0,0,0 —>

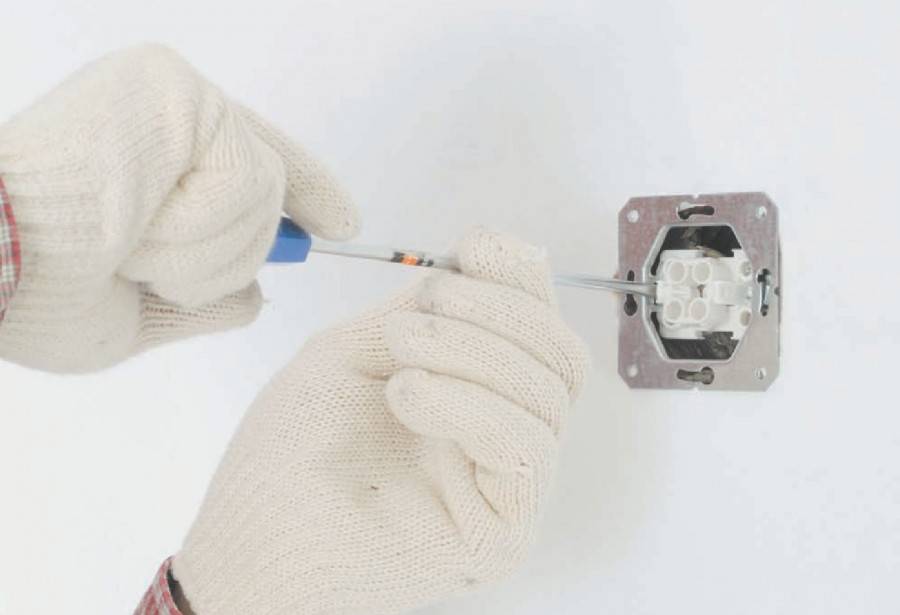

Ставим обычные розетки, последовательность работ:

p, blockquote 76,0,0,0,0 —>

1. Исходя из схемы с размерами и высотой, проводится разметка стен, протягиваются кабели.
2. В отмеченных участках делаются отверстия при помощи круглой насадки для подрозетника.
3. Монтируются и фиксируются сами крышки в стене для розеток.
4. Линии проводятся к подготовленному месту, с учетом рекомендаций и правил безопасности, поверх ставится накладка.
5. Делается проверка всей системы.

p, blockquote 77,0,0,0,0 —> p, blockquote 78,0,0,0,1 —>

Это общие правила, подходящие для стандартных элементов. При использовании выдвижного типа или расстановке в столешнице, правила и процесс отличается. При любых сомнениях в своих силах и без должного опыта дело следует поручить электрикам, которые знают, как делать проводку и ставить розетки, согласно требованиям ПУЭ.

Источник

Важно всё высота относительно пола, потолка, уровня глаз. И даже габариты мебели в комнате

Если речь о подсветке рабочей поверхности и светильнике на низком подвесе, важен диаметр абажура. До края стола от края лампы должно оставаться не меньше 30,5 см.

Совет: совместите план расстановки мебели и план освещения, если вы делаете проект самостоятельно. Нанесите реальные размеры мебели и осветительных приборов, проверьте, не ударитесь ли вы о светильник головой, поднимаясь из-за стола.

На какой высоте разместить светильник

1. СтоловаяЗдесь положение светильника зависит от назначения комнаты. Над обеденным столом расстояние от столешницы до светильника должно быть в пределах 71 — 89 см.

Совет: Обратите внимание на размер и форму стола. Если он большой, то повесьте люстру повыше. Для продолговатых столов или барных стоек понадобится несколько светильников в ряд

Для продолговатых столов или барных стоек понадобится несколько светильников в ряд

Чтобы обеспечить оптимальное освещение, разместите их не дальше, чем на расстоянии 1 м друг от друга

Для продолговатых столов или барных стоек понадобится несколько светильников в ряд. Чтобы обеспечить оптимальное освещение, разместите их не дальше, чем на расстоянии 1 м друг от друга.

2. КухняНад кухонной столешницей нужно выдержать 180 см от пола до светильника и 71—86 см от рабочей поверхности до светильника. Расстояние между светильником и макушкой взрослого человека в доме должно быть в диапазоне 46—70 см.

3. КоридорВ коридорах и прихожих светильники вешают так, чтобы между полом и светильником осталось по крайней мере 210 см.

Совет: Проверьте, не мешает ли светильник открыванию шкафа (так случается в случае со встроенной мебелью: распашными створками верхнего яруса). Поможет опять же план мебели с траекторией распахивания створки, совмещенный с планом освещения. То же касается входной зоны, где человек одевается, то есть будет размахивать руками, поднимать их, — проверьте, нет ли риска задеть светильник, шнур свисающего бра.

5. СпальняСтандартная высота размещения светильника в спальне — 210 см от пола. Если светильник висит прямо над кроватью, убедитесь, что, если вы встанете на колени, расстояние от головы до светильника будет, по крайней мере, 152 см.

Важно: В комнатах с натяжными потолками требования к высоте расположения люстры — особенные. Материал полотна чувствителен к высоким температурам и может деформироваться. Здесь особенно важно соблюдать расстояние между потолком и светильником

Здесь особенно важно соблюдать расстояние между потолком и светильником

Накладные модели с закрытым плафоном использовать вообще не рекомендуется, так как они сильно нагреваются. Исключения — светильники со светодиодными лампочками. Оптимальный вариант для натяжных потолков в комнатах невысокими потолками — люстры с хрустальными подвесками или с открытыми плафонами, направленными в разные стороны

Здесь особенно важно соблюдать расстояние между потолком и светильником. Накладные модели с закрытым плафоном использовать вообще не рекомендуется, так как они сильно нагреваются

Исключения — светильники со светодиодными лампочками

Оптимальный вариант для натяжных потолков в комнатах невысокими потолками — люстры с хрустальными подвесками или с открытыми плафонами, направленными в разные стороны

Исключения — светильники со светодиодными лампочками. Оптимальный вариант для натяжных потолков в комнатах невысокими потолками — люстры с хрустальными подвесками или с открытыми плафонами, направленными в разные стороны.

7. Холл с высоким потолкомОптимальная высота в холле — 200 — 210 см от пола до люстры. Если холл двусветный, люстра должна висеть не ниже отметки второго этажа. Если в холле на уровне второго этажа находится окно, люстру нужно вешать по центру окна, чтобы её было видно снаружи.

В ВАШЕМ ГОРОДЕ…Обратитесь к профессионалам для замены и проводки и светильников – Электромонтажники на Houzz

Высота установки розеток в разных комнатах

Гостиная или Зал

Под телевизор, в зале, на высоте 140 см.

Подробно об этом читайте в статье – как правильно подобрать высоту розетки в спальне для телевизора, с учетом диагонали ТВ.

Спальная комната

– над письменным столом 900 мм т.к. стандартная столешница 75см + необходимый отступ 15см

– над прикроватными тумбочками: 600 – 700мм

– для телевизора в спальне – 150см. В зависимости от высоты монтажа ТВ, она меняется, подробно о всех вариантах мы уже писали здесь.

На кухне

Над столешницей на фартуке – 110 см

Для холодильника 10 – 30см

Под плиту, посудомоечную машину, встраиваемый духовой шкаф: 10см (под цоколем кухонного гарнитура), 30-50см за плитой или в соседнем шкафу

Для кухонной вытяжки 155-165см до напольной плитки. Для плит и варочных панелей высоты различаются.

Правила установки электрической бытовой техники

В первую очередь, нужно прикинуть какая, и где будет располагаться мебель, а также электрическая бытовая техника в комнате, для наглядности оптимально нарисовать план-схему в правильных пропорциях, на которой обозначить все предметы мебели и электрооборудование, которое необходимо подключать к электрической сети.

Розетки для непостоянного применения, установленные в открытых зонах стенных конструкций, оптимально расположить на единой высоте – тридцать сантиметров от поверхности пола, их количество необходимо подобрать с учетом того, чтоб бытовой пылесос, мог дотягиваться до любой комнаты.

Розетки, расположенные над компьютерным столом, комодом, тумбочкой и т.д., оптимально установить на высоте 10-18 см от мебельной поверхности. Для того чтобы грамотно подобрать высоту монтажа выключателя, для начала необходимо определить в какую сторону будет осуществляться открытие дверного полотна в этом помещении и установить выключатель с того края дверной коробки, где находится ручка. На высоте от пола примерно 75-95 см, смотря какой у вас рост, то есть это расстояние определяется на практике.

Положение выключателей, сильно привязано к виду комнаты, так, к примеру, в узком коридоре или на лестничном пролете, обычно их монтируют на старте и на финише, в спальной комнате или гостиной, оптимально установить выключатели возле входа в помещение, а так же у спального места, для контроля за освещением лежа.

Высоту выключателей подбирайте по тем же правилам, беря в расчет из какого положения они станут чаще использоваться, другими словами, если это у выхода из комнаты, то берем высоту 75-95 см, учитывая ваш рост, а если возле спального места, то выключатель нужно расположить на такой высоте, чтобы можно было легко его достать вытянутой рукой.

Применяя на практике данные простые рекомендации, здравомыслие и не забывая про элементарную безопасность, Вы способны найти наилучшее расположение и высоту розеток и выключателей в вашей квартире. Не забывайте простое правило, — лучше заранее все хорошо рассчитать и определить, чем потом переделывать все заново.

Высота розеток и выключателей над столешницей на кухне

Современная кухня обустроена многими электрическими приборами: духовкой и варочной поверхностью, холодильником, вытяжкой, посудомоечной машинкой, кофеваркой, электрочайником, мясорубкой, тостером и т.д. Проектирование электропроводки начинается с создания подробной схемы с указанием расположения мебели и расстановкой бытовых приборов.

1. Некоторые рекомендации по расположению розеток на кухне:
2. Для подключения посудомоечной и стиральной машинки, холодильника – 10-20 см от уровня пола. Это оптимальный вариант относительно длины электрошнура техники. Некоторые модели бытовых приборов имеют короткий провод, которого не хватит, если розетка будет располагаться на высоте 50 см.
3. Для подключения малогабаритных приборов (мультиварки, микроволновки, тостера и т.д.) розетка устанавливает на расстоянии 20 см от уровня столешницы, или 110 см от пола.
4. Под вытяжку монтируется отдельная розетка на расстоянии 2 м от пола. От середины вытяжки до розетки должно оставаться не менее 20 см, чтобы вентиляционный воздуховод не перекрыл отверстия розетки.
5. «Точки питания» для встраиваемой техники лучше располагать за стенками тумбочек и шкафов. Для свободного доступа придется выпилить их задние стенки. Рекомендованная высота установки розеток в мебели – 30-60 см от пола. При этом надо проконтролировать, что розетка не находилась непосредственно за встроенными электроприборами.
6. Розетки под осветительные приборы навесных шкафов удобно размещать на высоте около 5-10 см над мебелью.

• Суммарная мощность электрических линий, подводимых к кухне, должна быть с запасом, чтобы иметь возможность включать одновременно все точки потребления:
• духовой шкаф, варочная поверхность обустраиваются силовыми розетками, рассчитанными на силу тока 32-40 А;
• для нагревателя мощностью более 3,5 Вт прокладывается отдельная линия питания;
• под установку холодильника, микроволновой печи, кухонного комбайна, тостера, пароварки и прочих электроприборов подойдут розетки на 16 А.

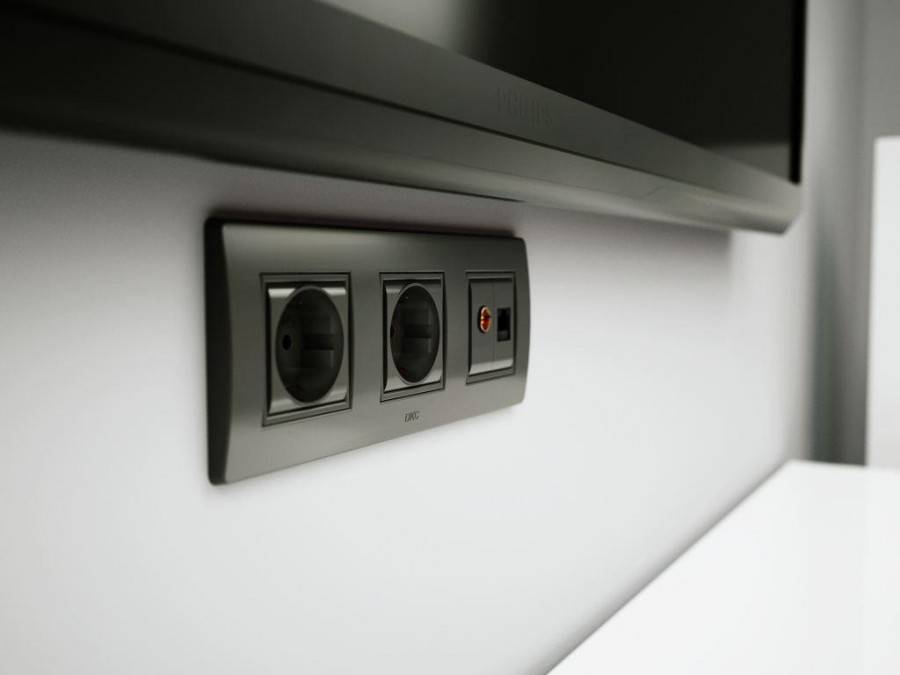

Высота розеток для телевизора на стене

В зале или гостиной, телевизор чаще всего смотрят, сидя на диване или в кресле. Для среднестатистического человека, ростом около 175 см, удобнее всего расположить телевизор на высоте 120 см от пола до центра экрана. Розетки делаются за телевизором, по его вертикальной оси, ближе к его верхнему краю. Конкретная высота установки розетки зависит от диагонали телевизора. Сюда же выводим и антенный кабель.

Правила расположения электроточек в разных помещениях

Точки питания в ванной

Расположение розеток в ванной

Санузел — это помещение с повышенной влажностью

Поэтому здесь крайне важно знать, на какой высоте делать розетки и выключатели так, чтобы они не представляли опасности

Главные запреты — установка точек питания под раковиной, биде, ванной. От них нужно отдалить розетки минимум на 60 см, чтобы исключить случайное попадание воды. Выключатель желательно делать снаружи помещения или также отдалять от моечных предметов. Светильники и бра у зеркала желательно запитывать через шнурок или клавишу-выключатель с противоположной от раковины/ванны стороны.

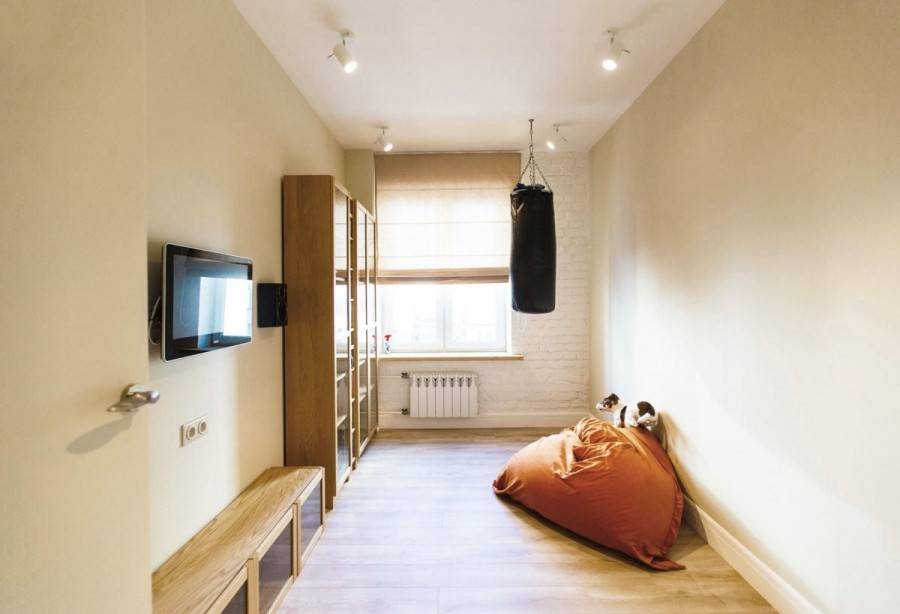

Гостиная

Для телевизора и музыкального центра розетку лучше делать на высоте 90-140 см. Расстояние от пола до выключателя должно быть не менее 0,9 м. Если предусмотрена установка кондиционера, точку питания под него выводят на уровне 20-40 см от потолка.

Кухня

В этом помещении существует несколько стандартов размещения точек питания. Они варьируется в зависимости от используемой техники:

• Первый уровень. Подразумевает монтаж розеток на высоте 10-15 см от пола. Сюда подключается мощный духовой шкаф, электроплита, морозильная камера, холодильник, измельчитель отходов. Удобство такого расположения заключается в том, что после установки встроенной кухни подобраться к розеткам иным способом как через шкафчики или стол снизу будет невозможно.
• Второй уровень. Здесь монтируют целый блок розеток на уровне 110-130 см от пола в зоне кухонного фартука. Благодаря такому расположению удается удачно подключить электрочайник, блендер, микроволновую печь, миксер и другие мелкие бытовые приборы, которыми удобно пользоваться на рабочей поверхности.
• Третий уровень. Монтируют точки питания для подключения электрической вытяжки, телевизора, подсветки. Высота локации равна 2-2,5 метра от пола.

Выключатель располагают сразу у двери на удобной для пользователя высоте. Как правило, она приближена к евростандартам и равняется 90-110 см.

Спальня

Пример расположения электроточек у кровати

Комнате отдыха рекомендуется придерживаться таких норм:

• С обеих сторон двуспальной кровати (независимо от её размера) делают по двойной розетке и по двухклавишному выключателю. Их располагают в 70 см от плинтуса. Это позволяет отдыхающему человеку, не вставая с постели, управлять освещением, ставить на подзарядку мобильный телефон, читать книгу под ночником.
• Основной выключатель ставится в комнате сразу при входе.
• Если в спальне предусмотрен туалетный столик, по обе стороны от него на высоте 70-90 см делают по розетке для подключения бра или фена.

Детская

Ещё 10 лет назад специалисты рекомендовали располагать все точки питания максимально высоко в детских комнатах. Это обеспечивает безопасность ребёнка и исключает вероятность его контакта с электросетью. Сегодня все штепсельные розетки оснащены специальными запорными крышками. Чтобы их поднять, малышу требуются усилия. Поэтому такие розетки можно монтировать согласно европейскому стандарту.

Выключатель в комнате ребёнка делают по его росту. Желательно устанавливать регулируемую точку питания, при помощи которой можно увеличивать или снижать интенсивность искусственного освещения. Под ночник лучше установить отдельную стандартную розетку с крышкой.

Кабинет

Для дорогой техники нужно обеспечить систему защиты от перепадов напряжения

Это помещение требует большего количества точек питания. Как минимум один блок нужно расположить в непосредственной близости к столу. Через него будут подключены персональный компьютер, монитор, роутер, принтер и ксерокс, аудиоколонки. Блок располагают в 30 см от уровня пола. Сколько точек питания в него будет входить, мастер решает сам в зависимости от количества будущей техники.

Если в кабинете предусмотрена библиотека, необходимо смонтировать розетку под торшер. Его устанавливают в зоне чтения. Точку питания под торшер также делают на евро-уровне 0,3 м.

На свободной стене будут располагаться еще 1-2 розетки. Их используют для подключения временной техники.

Монтаж по правилам в помещениях разного назначения

Правила устройства электроустановок (ПУЭ), упоминаемые выше, представляют собой определенные требования в отношении монтажа выключателей и розеток в помещениях разного типа.

Штепсельные розетки поставить можно:

1. В помещениях производственного назначения, где расстояние от пола до розетки – от 0,8 до 1 метра; в случае подвода проводов с верхней части стены допускается монтаж на высоте 1,5 метров.
2. В административных и офисных зданиях, жилых и лабораторных помещениях на высоте, оптимальной для взаимодействия розеток с электроприборами с учетом особенностей интерьера, но не выше 1 метра. Возможен монтаж на плинтусах из негорючих материалов.
3. В школах и детских садах на расстоянии 1,8 метров от пола.

Выключатели для основного освещения должны быть расположены на расстоянии от 0,8 до 1,7 метров от пола в обычных помещениях, а в учреждениях пребывания детей — на расстоянии от 1,8 метров. Выключатель, устанавливаемый под потолком, предполагает подведение к нему шнура.

В ванных, душевых и других помещениях с повышенной влажностью штепсельные розетки могут быть установлены только в номерах гостиниц и жилых квартирах. Все выключатели и штепсельные розетки в этом случае должны быть расположены на расстоянии от 0,6 метров по отношению к проему душевой кабины.

Расстояние от розеток и выключателей до деталей электроустановок и газопроводов должно составлять от 50 сантиметров. Выключатели правильно устанавливать на стене на высоте до метра со стороны дверной ручки или под потолком со шнуром.

Важный момент в заключение: после окончания электромонтажных работ с подключением розеток и выключателей согласно ПУЭ необходимо будет провести работы по электроизмерению. Это поможет обезопасить процесс эксплуатации электроприборов в дальнейшем, определить возможные сбои в работе электросети.

Ванная и туалет

Осталось пройтись по ванной комнате. Как правило, в этом помещении обязательно ставится вентилятор на вытяжку.

Выключатель под нее можете смонтировать на стене, недалеко от унитаза.

В допустимой близости от раковины, с соблюдением минимальных расстояний для мокрой зоны, устанавливаете блок с выключателем для подсветки зеркала и одну розетку.

Замечу, что розетки здесь должны быть не простые.

Ну и еще один выключатель монтируется при входе в саму ванную, для управления основным светом в этой комнате.

Выполнив электрику по вышеприведенным рекомендациям, и установив в своей двушке такое количество электроточек как указано в статье, вы получите хорошо освещенную, безопасную, удобную и эргономичную квартиру, в которой не придется через несколько лет опять штробить стены и прокладывать новые кабели и провода.

https://youtube.com/watch?v=JrClDJb8WTM%3F

Источник – Zems.pro

Особенности гостиной и спален

Для спальни необходимо предусмотреть наличие двух розеток с каждой стороны от кровати. Так можно будет комфортно подключить прикроватный светильник, зарядить телефон, поработать с ноутбуком. Высота точки питания – 600-700 мм над полом.

Если у вас в спальне установлен рабочий стол с компьютером, то целесообразно предусмотреть 3-4 розетки на высоте 300-400 мм. Так вы сможете подключить компьютер, роутер, принтер.

Для туалетного столика также потребуется своя розетка. Она монтируется в 200-300 мм от уровня его поверхности, что придаст эргономичности при электропитании мелких электроприборов.

Отдельно предусматриваются разъемы для телевизора и кондиционера. Последний можно подключить от качественного автомата напрямую. При таком варианте у вас не будет большого числа висящих проводов. Если вы запитываете через розетку, то высота ее над полом – 300 мм.

В гостиной ориентировочная высота розеток под телевизор 1000 мм. Однако при этом нужно учитывать способ размещения ТВ и ресивера. Все провода и розетки для этой системы должны быть скрыты экраном, не свисать и не быть под напряжением.

Центральный выключатель размещается при входе. Если предусмотрено дополнительное освещение, в том числе пристенными или навесными светильниками, то для них предусматривается возможность запитки от электросети. К подключению кондиционера предъявляются те же требования, что и в случае его размещения в спальне.

В детской комнате также нужны электросетевые разъемы. Их должно быть не менее 3-4. Ведь надо будет подключить ночник или настольную лампу. Для детей более старшего возраста потребуется возможность включения компьютера, оргтехники, игровых устройств.

Розетки должны монтироваться высоко над уровнем пола, что обеспечит их недоступность для маленьких детей. Или же необходимо выбрать модификации с прочными защитными крышками.

При решении вопроса с установкой точек электропитания в квартире нужно ориентироваться на задачи комфорта и удобства. Важна также и безопасность жильцов. Поэтому целесообразно заранее спланировать размещение электроприборов и составить схему будущего подключения.

Общие требования и правила

У электриков существует основной нормативный документ – Правила устройства электроустановок (ПУЭ). Некоторые «специалисты» пренебрегают этим документом, но тогда и качество монтажа электропроводки ложится на их совесть.

кликните для увеличения

Правила для того и создаются, чтобы ими руководствоваться, поэтому приведём вам основные рекомендации, какое в различных помещениях необходимо расстояние от пола до розетки или выключателя:

В помещениях подсобного или хозяйственного назначения высота монтируемых розеток от пола находится в пределах 0,8-1 м

Можно увеличить до 1,5 м, если провода будут подводиться сверху

Очень важно, чтобы расстояние от коммутационных аппаратов до газовых труб составляло более 0,5 м. В жилых и офисных комнатах высота розеток от пола должна быть такой, чтобы было комфортно подсоединять в них электроприборы

Всё зависит от того, как оформлен интерьер комнат, а также от их функционального назначения, но монтировать розетки выше, чем 1 м от полов не рекомендовано.

В комнатах, где постоянно находятся дети, высота установленных розеток и выключателей регламентирована цифрой не меньше 1,8 м от уровня полов

Очень важное условие: все розетки в детских учреждениях должны иметь автоматическую защиту, которая после вытягивания вилки закроет гнездо. Запрещён монтаж розеток в ванных и душевых комнатах бань, в саунах и прачечных

Разрешается их установка только в квартирных ванных комнатах и в гостиничных номерах

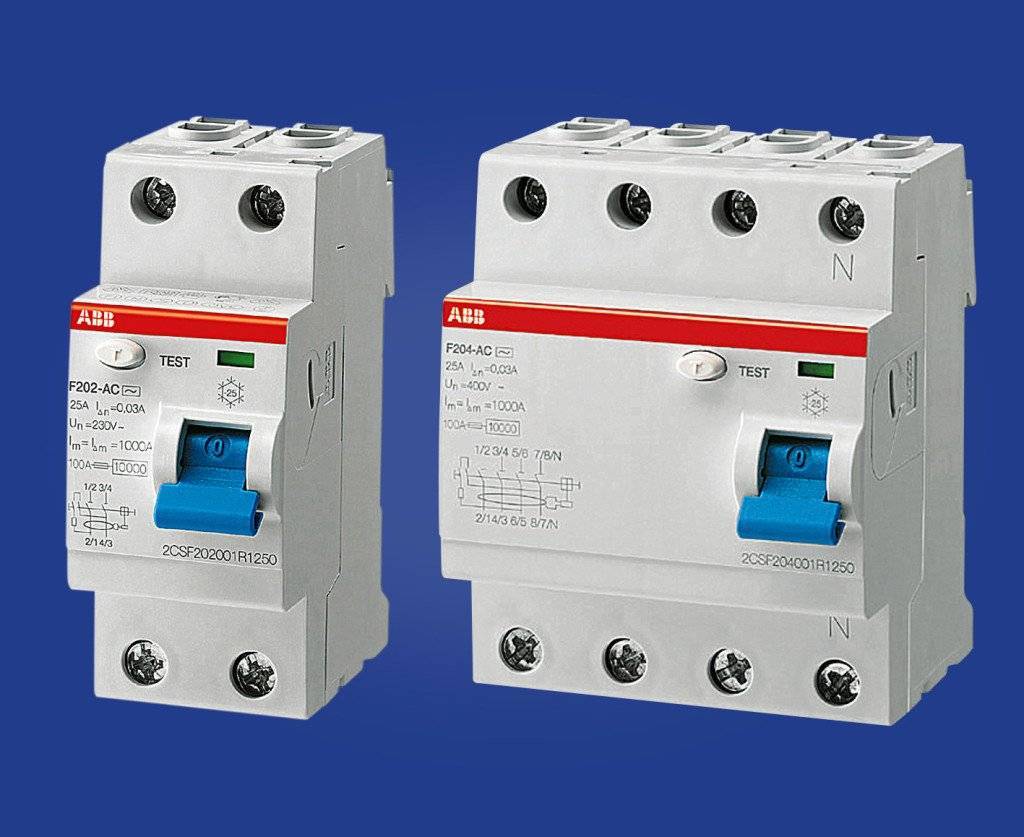

Но они должны иметь защиту УЗО (устройство защитного отключения), а также располагаться в зоне 3 (ниже будет рассмотрено деление ванных комнат на зоны). Розетки в ванных комнатах надо устанавливать не ближе 0,6 м к дверям душевой кабинки.

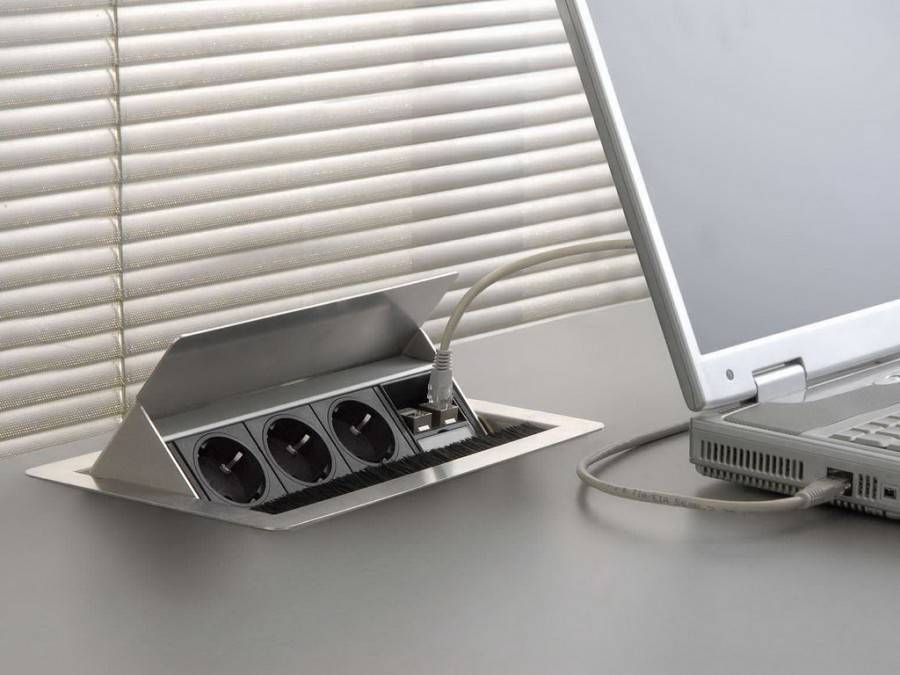

В последнее время получил широкое применение монтаж напольных моделей розеток, питание к ним подводится в специальных плинтусах (кабель-каналах)

Они очень хороши в плане дизайна (их практически не видно), но необходимо соблюдать осторожность во время влажной уборки помещений, чтобы в них не попадала вода

Есть в наших жилых домах комнаты, которые заслуживают отдельного разговора по поводу установки в них розеток

Это – кухня, напичканная огромным множеством различной бытовой техники, и ванная, представляющая собой опасное помещение ввиду сырости, повышенной важности. Об этих помещениях поговорим чуть подробнее

Обеспечение электробезопасности при установке

Отсутствие четких требований вызывает большое количество споров вокруг того, как правильно делать разводку розеток и выключателей в жилых помещениях. Установка этих устройств должна обеспечивать высокий уровень электробезопасности при эксплуатации электрических приборов. То есть определенные требования к ней все же имеются, однако напрямую не связаны с удобством эксплуатации.

Главной опасностью, которая связана с использованием рассматриваемых элементов электрической проводки, является их доступность. То есть качество, обеспечивающее удобство эксплуатации этих устройств, отрицательно сказывается на электробезопасности. Особенно актуальным это становится в квартирах, где проживают маленькие дети.

В таких случаях рекомендуется с особой тщательностью подходить к выбору электрических розеток, а также соблюдать все необходимые условия при их подключении.

Чтобы обеспечить максимальный уровень электробезопасности при эксплуатации розеток, следует придерживаться таких правил:

Использовать изделия с высокой степенью защищенности от внешних механических воздействий, а также пыли и влаги

Особенно это важно в помещениях с повышенной влажностью, таких как ванная комната или совмещенный санузел

Подключение отдельных групп розеток и выключателей следует делать с использованием дифференциальных автоматов или УЗО. Такая автоматика срабатывает в случае возникновения утечки тока через поврежденную изоляцию. Это позволяет сделать невозможным поражение людей электрическим током в случае прикосновения их к незаземленным корпусам электроприборов.

• Использовать заземляющий провод. Такое требование может быть выполнено при замене старой проводки. Если ремонтные работы в квартире не предусматривают таких масштабных изменений, а ограничиваются только изменением места расположения розеток и выключателей, то нет смысла приобретать дорогие модели с дополнительным заземляющим контактом. Нужно также заметить, что подключение мощных электроприборов, таких как стиральная машина, бойлер или варочная поверхность, в обязательном порядке предусматривает использование отдельной розетки. Для нее нужно провести выделенную линию к распределительному щитку, подключаемую через собственный автоматический выключатель.
• Расположение розеток на кухне имеет особенность, связанную с большим количеством находящихся в этой комнате электроприборов, а также достаточно жесткими условиями эксплуатации. Поэтому для обеспечения удобного и в то же время надежного электроснабжения рекомендуется использовать достаточное количество разъемов. При этом располагаются они, как правило, на уровне 15 см от поверхности столешницы.

• Минимальное расстояние, на котором можно располагать штепсельные розетки или выключатели от труб газопроводной системы, составляет 50 см.
• При использовании таких устройств в ванных комнатах рекомендуется обеспечить их подключение через разделительный трансформатор или УЗО с номинальным током до 30 мА. Кроме того, нельзя располагать розетки или выключатели ближе, чем на 60 см от дверного проема душевых кабин, края ванны или раковины.
