Выключатель света с пультом дистанционного управления: виды + обзор ТОПовых брендов

Установка и подключение

Выключатель приемник устанавливается стандартным образом в круглый подрозетник

Внимание: прибор не обладает
распорными лапками и не может быть установлен в старые типы подрозетников без крепежных винтов. Для нормального
крепления необходимы отверстия под крепежные винты с расстоянием примерно 71 мм., расположенные горизонтально или
вертикально.

В электрическом подключении нет ничего сложного и в схеме разберется любой, кто хоть когда-нибудь устанавливал выключатели.

В комплекте с любым приемником поставляется балластный конденсатор 0,22 мкФ – его рекомендуется ставить параллельно
каждой лампе или группе ламп. Без конденсатора энергосберегающие ЛДС или светодиодные лампы могут мигать в выключенном
режиме. Для ламп накаливания конденсатор не нужен.

Виды радиовыключателей

Существует большое разнообразие выключателей с пультом ду.

Например, радио выключатель компании «Ноотехника» имеет специальный сенсорный пульт nooLITEPU-111, который может быть закреплен на стене или другой твердой поверхности. Этот пульт – одноканальный. Он может включать и выключать освещение, а также производить регулировку яркости.

Силовой блок такого радио выключателя имеет обозначение SL, STили SN. Это означает, что к блокам можно подключать:

• лампы накаливания, галогенные лампы;
• люминесцентные, энергосберегающие лампы и светодиодные светильники ббь  (SL);
• 12-вольтовые галогенные лампы, питающиеся через электронный источник питания (ST) или трансформатор (SN), в чем отличие читайте тут.

Сенсорный пульт nooLITE PU-111

Более сложный сенсорный пульт той же компании PU-112 предназначен для работы с контроллером RGB, который позволяет не только включать, выключать освещение и менять его яркость, но и изменять соотношение цветов в светодиодной ленте и управлять плавным перебором цветов.

Двухклавишный сенсорный пульт DeLumo 3004, работающий с выносным радиореле, может коммутировать две линии освещения с нагрузкой в 5А при 220В и работает до дальности 500 м.

Голландская компания СОСО выпускает большое количество различных дистанционных выключателей с пультом. Интересным экземпляром является цокольный патрон с дистанционным управлением AFR-060 E27. Этот патрон вкручивается в люстру, а в него ввертывается лампочка. Этот радио выключатель рассчитан на мощность в 60 Вт.

Эта же компания выпускает миниатюрный беспроводной выключатель с пультом AWS-3500. Благодаря своим малым размерам прибор может устанавливаться за сетевой розеткой. Он сможет выключать и включать светильники и другие электроприборы через пульт радиоуправления. Несмотря на свою миниатюрность, этот радио выключатель обеспечивает работу с приборами, имеющими мощность до 3,5 кВт.

Выключатель COCO AWS-3500

Разновидности

Беспроводные выключатели классифицируются по трем основным признакам:

1. Способу управления освещением. Предлагаемые сегодня торговлей девайсы оснащаются кнопочными или сенсорными переключателями, пультами дистанционного управления (ДУ).
2. Возможности плавной регулировки потока света. Изменение интенсивности освещения производится длительным нажатием на специальную кнопку устройства с встроенным диммером.
3. Количеством управляемых осветительных приборов. Существуют беспроводные ДВ, рассчитанные на 1-2-3 и более групп светильников с разным количеством ламп.

С пультом управления

Включение/выключение нагрузки осуществляется кратковременным нажатием кнопкив течении 0,1–1 с, а регулировка светового потока производитсяудержанием той же кнопки более 1 секунды. В заводскую комплектацию входят винты для настенного крепления аксессуара.

Многоканальный радиовыключатель

В многоканальном радиовыключателе допускается настройка до 8 каналов, подключаемых к системе освещения. Это позволяет регулировать освещение во всей квартире или комнатах в доме.

Он задается определенной скоростью передачи и приема информации, измеряемой в кбит/с, при этом частота передаваемого сигнала 30-40 кГцостается неизменной. Основой каждого пульта служит генератор импульсов, сигнал которого модулируется кодом определенной команды. Некомплектный пульт ДУ можно отвязать и привязать к девайсу, если его уникальный номер совпадает с аналогичным кодом выключателя.

Wi-Fi или радиочастотные

Наличие Wi-Fi-расширения в смартфоне, планшете или компьютере с выходом в интернет позволяет управлять освещением, используя гаджет по аналогии с пультом ДУ.При отправке определенной команды с гаджета после щелчка на пиктограмму устройства и соответствующий значок действия в ней, передатчик вырабатывает импульс. Затем он преобразуется в сигнал радиочастоты 2,4 ГГц или 5 ГГц Wi-Fi-роутера, который «ловит» приемник устройства, находящийся в зоне покрытия маршрутизатора.

Правильное подключение

Для того чтобы правильно смонтировать выключатель, необходимо знать его принцип работы, из чего состоит устройство и как подключить Wi-fi выключатель. Схема подключения данного беспроводного устройства очень проста.

Одно из преимуществ Wi-fi выключателя света заключается в простоте применения и подключения. При большом желании можно осуществить монтаж устройства своими руками

При этом важно точно придерживаться предоставленной изготовителем инструкции. Такая установка занимает всего несколько минут. Процесс подключения состоит всего из двух этапов:

Процесс подключения состоит всего из двух этапов:

1. Установка приемника радиосигналов.
2. Монтаж выключателя света (кнопки управления).

В основном приемники имеют от двух до четырех проводков. Они выходят из корпуса устройства. Для определения входного провода, необходимо прочитать инструкцию. Остальные провода будут выходными, к примеру, у двойного выключателя выходов будет два. Для монтажа приемника следует разомкнуть фазу, которая подает питание на осветительный прибор и подсоединить его к цепи, при этом нужно соблюдать последовательность.

В случае, когда необходимо подключить больше одной группы освещения, следует действовать следующим образом:

• ноль подается на все осветительные приборы;
• фаза разветвляется в Wi-fi выключателе;
• фазу следует подать отдельно на каждую группу светильников.

Кнопка управления устанавливается достаточно просто, вначале необходимо сделать отверстие в стене с помощью перфоратора с фрезой по бетону. В готовое отверстие вставляется обычный пластиковый подрозетник, а для закрепления можно использовать гипс. Процесс установки абсолютно не отличается от установки выключателя света клавишного типа. Отличие только в том, что нет необходимости прокладывать провода, просто нужно надежно закрепить кнопку в подрозетнике.

Напоследок рекомендуем просмотреть видео, на котором наглядно показывается, как подключить Wi-fi выключатель света:

Теперь вы знаете, что собой представляет Wi-fi выключатель света и как осуществляется управление освещением через смартфон. Беспроводная электрофурнитура набирает все большую популярность, поэтому если вы решили внедрить систему «Умный дом», советуем обзавестись рассмотренными нами устройствами.

Будет полезно прочитать:

• Как работает Wi-Fi розетка
• Системы дистанционного управления освещением
• Системы управления теплым полом

Характеристики беспроводных устройств

У беспроводного выключателя для света вне зависимости от бренда есть основные характеристики:

• управление при помощи кнопок, сенсоров или пульта;
• наличие или отсутствие регулировки интенсивности света;
• количество устройств в системе (от 1 до 8);
• радиус действия – от 10 м стандартно, 15-20 м при наличии бетонной стены, 100-150 м в режиме прямой видимости;
• автономность – работает на батарейках или от мини-генератора.

У бюджетных модификаций есть все перечисленные функции. Продвинутые гаджеты оснащаются несколькими опциями:

• задержка старта – начинают работать не сразу, а в момент выхода из помещения;
• многоканальность – управление несколькими выключателями в пределах одного здания;
• наличие сенсорной панели – активация по касанию;
• прием сигнала через Wi-Fi – сигналы подаются со смартфона, компьютера, планшета.

Xiaomi Aqara D1 Double key WXKG07LM

Работает в экосистеме Mi Home, Aqara Home. Позволяет осуществлять нажатие на кнопку, двойное короткое или обычное нажатие, длительное нажатие. Поддерживает аксессуары от Mi Home и Apple HomeKit. Может использоваться для легкого пробуждения.

Гарантия — 1 год. По сравнению с предыдущей версией клавиши стали отзывчивее. Вместо пластиковой лапки, использующейся как подпружинный курок, в данной модели применена резиновая втулка, обеспечивающая более длительную эксплуатацию. В Apple HomeKit добавляется при помощи шлюза Xiaomi Mi Smart Hub. Возможно добавление в Sprut.Hub.

• интеграция с Mi Home;
• возможность работы с разными хабами;
• отзывчивые клавиши;
• работает с Алисой.

Подключение к сети

Такие устройства без труда можно подключать к светодиодному освещению, они именуются диммерами. Сенсорные выключатели для светодиодной ленты зачастую используются для создания интеллектуальной системы умный дом. Благодаря таким устройствам появляется возможность удаленно манипулировать яркостью и самими источниками света.

Сенсорный выключатель света 220 В, является определенным устройством, так как не все выключатели попадают под такую характеристику. Поэтому, перед самой покупкой следует подробно изучить характеристики устройства. В случае неправильного выбора предусмотренного вольтажа, придется докупать стабилизатор напряжения.

В сети имеется множество подробных инструкций о том, как подключить выключатель. Однако существует стандартная процедура для таких работ.

Для начала необходимо отключить электричество, далее снять механический выключатель. Следующим делом необходимо снять верхушку нового устройства и подсоединить к клеммам.

Устанавливаем новый выключатель и фиксируем ее, а в конце ставим обратно переднюю панель выключателя. Именно так происходит процесс монтажа сенсорного выключателя своими руками.

Yeelight Smart Switch Light YLKG12YL

Используется технология SLISAON, предоставляющая постоянную поддержку работы сети и умное отключение света. Он выполнен из огнезащитного поликарбоната.

Позволяет включать свет с одного устройства, а выключать с другого. Клавиши рассчитаны более чем на 40 тыс. нажатий. Оснащен серебряными контактами и латунными механизмами. Серебро характеризуется длительным сроком эксплуатации, снижает выделение электрических искр из-за плохих контактов, обладает хорошей проводимостью и меньше подвержено окислению. Крепление проводов безопасное и надежное, без выскальзывания. Быстрое отключение осуществляется отключением кнопки на корпусе. Класс влагозащиты — IP20. Гарантия — 1 год, срок службы — 2 года.

• экосистема Xiaomi;
• одноклавишный;
• flex switch;
• глянцевый пластиковый.

• не управляется удаленно;
• только квадратное крепление.

Проверяем работоспособность устройства

После того, как основной монтаж окончен, необходимо убедиться в правильности и качественности выполненных действий. Однако стоит помнить, что промежуточные проверки надежности креплений, соответствия цветовых маркировок проводников, отсутствия сгибов, переломов, скруток рекомендуется делать на каждом этапе работы.

Контрольная проверка заключается в визуальном осмотре места монтажа и последующем включении электричества. Отсутствие искр, неприятного запаха и сработавшего автомата и наличие яркого, немигающего света говорит о точном соблюдении всех инструкций.

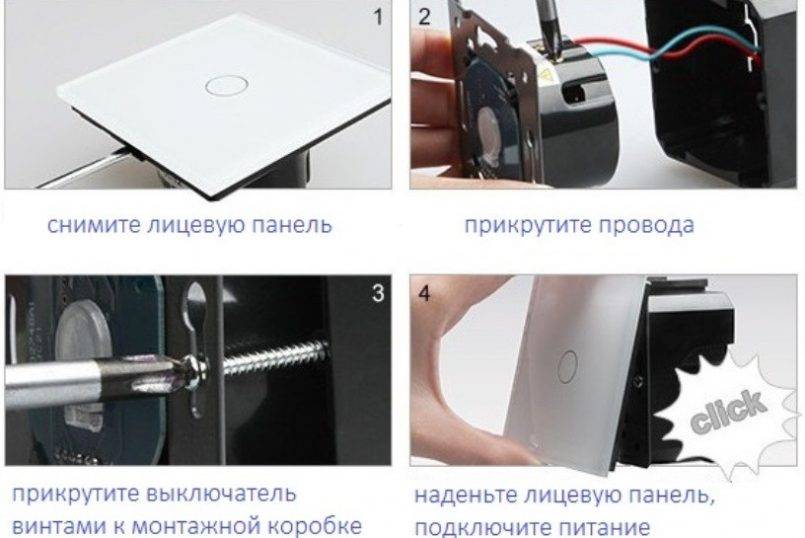

С помощью приведенных пошаговых фотографий всего процесса монтажа выключателя осуществить самостоятельный ремонт или наладку системы освещения в доме под силу каждому человеку. Главное, тщательно следовать алгоритму и помнить о технике безопасности.

Выбор высоковольтных выключателей

Выбор выключателей высоковольтного типа дело более ответственное и кропотливое, здесь уже на DIN-рейку не поставишь. Вот основные параметры, влияющие на выбор таких устройств:

1. Номинальное напряжение и ток;
2. Тип выключателя;
3. Количество полюсов для коммутации;
4. Тип установки, соответствующий условиям работы;
5. Степень быстродействия защиты и время отключения;
6. Количество полных коммутационных циклов, то есть насколько он рассчитан включений и отключений;
7. Ток термической устойчивости;
8. Предельный ток К.З.;
9. Время включения если есть дистанционный привод;
10. Давление газа или воздуха, пневматического или газового приводов.

Также не рекомендуется при выборе отдавать предпочтение китайским производителям данного оборудования, так как они очень часто экономят на цветных металлах. Последнее время отечественные производители вышли на довольно высокий уровень изготовления автоматических выключателей как высоковольтных, так и рассчитанных на напряжение не выше 1000 Вольт.

Все самые важные аспекты освещены, теперь от того как правильно человек выберет этот аппарат будет зависеть безопасность проводки, а значит и пожарная безопасность. Так как самая частая причина возникновения пожаров считается возгорание проводки, а значит подобранный и выбранный автомат вовремя не отключился.

Подключение и привязка (программирование) дистанционного выключателя

Как уже говорилось ранее, подключение проводов питания 220В и проводов выхода на лампочку в радиомодуле, можно сделать непосредственно в распредкоробке, если позволяет место. Или в самом светильнике под потолком.

Причем главное подвести ноль и фазу на вход, а на выход иногда достаточно пустить только фазный проводник (ноль при этом идет напрямую).

При первой подаче напряжения может ничего не произойти, сколько раз ни нажимайте клавишу. Потому как нет привязки. Для того, чтобы запрограммировать дистанционный выключатель к модулю-приемнику, проделываете следующие операции:

зажимаете на радиомодуле центральную кнопку, и дожидаетесь пока светодиод не начнет быстро моргать

в этот момент плавно нажимаете на клавишу

При правильной привязке, после нажатия клавиши, будет слышен характерный щелчок срабатывания релюшки. Светодиод в коробочке будет гореть постоянно. При следующем нажатии отключаться.

Для того, чтобы добавить второй в схему, проделываете ту же самую процедуру, что и с первым. Вновь зажимаете кнопку, ждете пока диод начнет быстро мигать и нажимаете на выключатель №2.

Один и тот же светильник можно включать и выключать с абсолютно разных и удаленных друг от друга мест.

При этом вы избавляетесь от кучи лишних проводов, распредкоробок, работ по штроблению и последующей штукатурке и отделке стен и потолков. И все это, за какие-то 800 рублей!

Такую же самую привязку можно сделать с тремя, четырьмя и более переключателями, пультом или брелком управления.

Чтобы отвязать и стереть из памяти приемника связь с выключателями, достаточно продержать нажатой кнопку настройки более 5 секунд. Как только светодиод начнет моргать медленно, отпускайте кнопку. Прибор будет распрограммирован.

Устройство и принцип работы

Беспроводной выключатель конструктивно состоит из двух элементов:

• передатчик сигнала;
• приемник.

Вместе они обеспечивают удаленное управление системой освещения.

Схема подключения беспроводного переключателя проста:

• в выбранном месте устанавливается передатчик;
• приемник с реле размещается в источнике света или рядом с ним;
• на вход заводится питание с домашней электросети, на выход подключается нагрузка.

Приемник

Принимающая часть представляет собой подключаемое «по воздуху» реле. Когда на приемник приходит команда, реле срабатывает и замыкает контакты, включая свет. Отключение происходит по другой соответствующей команде.

На плате имеются две группы контактов — вход и выход. Первый обычно обозначен словом Input, второй — Output. Эта подсказка дается во избежание некорректного присоединения. Сама плата по размерам не больше спичечного коробка и легко прячется в корпусе люстры или светильника.

Установка реле выполняется максимально близко от лампы или иного осветительного прибора, но обязательно в пределах «видимости» сигнала с передатчика. В то же время такие гаджеты иногда ставятся прямо в распределительную коробку, при наличии технической возможности.

Управление осуществляется с пульта, компьютера, планшета или смартфона через поддерживаемый протокол беспроводной связи.

Передатчик

Это устройство должно быть мобильным, поэтому большинство передатчиков работают на автономных источниках электропитания — батарейках и аккумуляторах, или имеют кинетические генераторы для преобразования импульса нажатия клавиш в ток.

Важный параметр — зона охвата. Она зависит от используемой технологии и конфигурация помещения. У недорогих образцов радиус действия находится в пределах 20–50 метров, а продвинутые способны «пробивать» радиус до 350 м. Но и стоят они существенно дороже, предназначаясь для больших домов и прочих помещений со значительной площадью.

В продаже встречаются предназначенные для «умных домов» модели, умеющие не просто включать-выключать свет, но и менять уровень освещенности. Для этого их оснащают специальным регулятором — диммером. Он контролирует подачу мощности на осветительный прибор, изменяя яркость ослаблением или усилением мощности. Диммеры эффективно взаимодействуют и с современными светодиодными лампами, и с классическими накаливания.

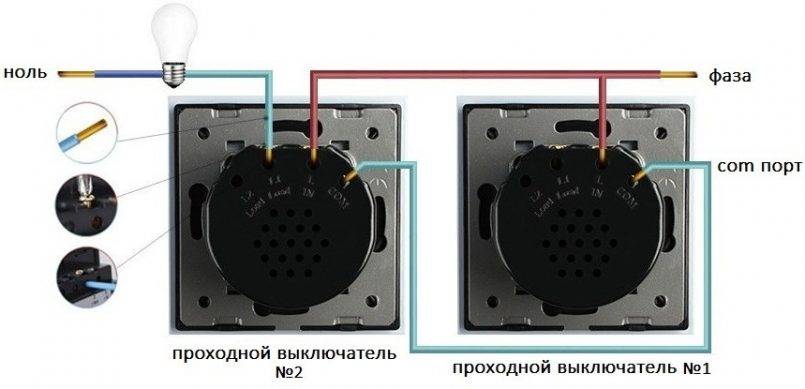

Как подключить сенсорный выключатель

Чтобы в будущем устройство оправдало ожидания владельца, нужно его правильно выбрать. Для этого нужно учесть:

1. Сколько источников света будет подключено к выключателю.
2. Учитывать температуру и количество влаги в помещении.
3. Будут ли подключаться к выключателю еще какие-то приборы, например, датчик температуры.

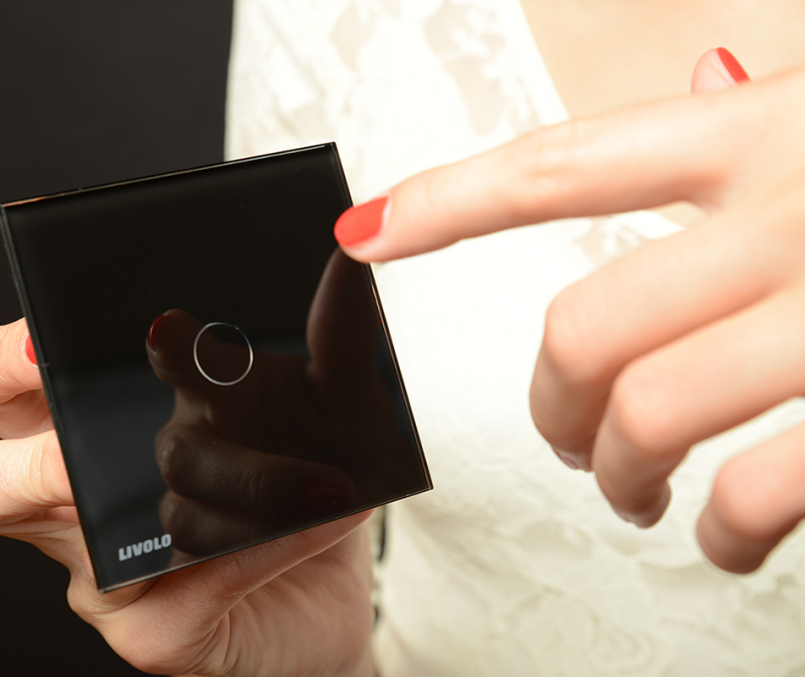

Виды сенсорных выключателей

Существует много разновидностей сенсорных выключателей. Подробней о каждом:

1. Сенсорный выключатель с пультом. Данный вид выключателя позволяет выключать/включать свет при помощи пульта и прикосновения. Радиус действия пульта 30 м.
2. Емкостный сенсорный выключатель срабатывает при легком прикосновении ладони. Последние разработки сенсорных выключателей позволяют даже не прикасаться к самому выключателю. Достаточно провести ладонью на расстоянии 3-4 см, и выключатель срабатывает.
3. Сенсорный выключатель с таймером. Данный вид сенсорного выключателя очень удобен и хорошо помогает экономить электроэнергию. Свет выключается через то время, которое установили на таймере.
4. Сенсорный бесконтактный выключатель. Он реагирует на звук, голос, изменения температуры, движение в помещение. Очень удобен и также экономит электроэнергию.

На каждом из данных видов сенсорных выключателей можно установить диммер. Он позволяет регулировать интенсивность освещения в помещении, что тоже экономит электроэнергию.

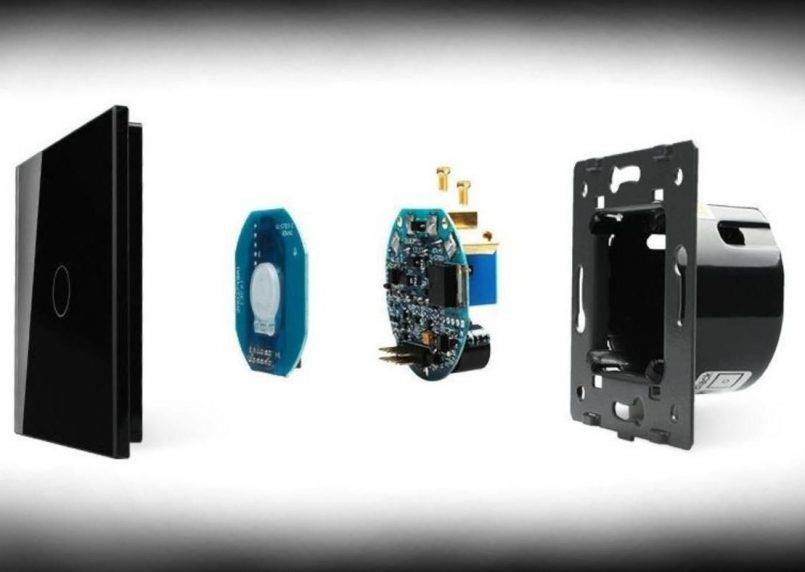

Устройство автоматического выключателя

Сенсорный выключатель состоит из трех главных частей. Его строение не зависит от его вида. Первая часть — это декоративная лицевая пластина. Она реагирует на прикосновение, приближение пальцев.

Вторая часть — это датчик, вид которого зависит от вида выключателя. Он отвечает за передачу информации от лицевой пластины, которая принимает сигнал, к третей части.Третья коммутационная часть. Она преобразует сигнал в электрический.

Какие бывают беспроводные выключатели

Принцип работы дистанционных контроллеров освещения похож, во многом похожи они и конструктивно. Но существуют и отличия. Выделяют разновидности по типу управления:

• беспроводной сенсорный выключатель света;
• кнопочный;
• выключатель с пультом дистанционного управления;
• смешанного вида.

Другая классификация — по количеству сопрягаемых устройств. Бюджетные модели поддерживают 1–2 приемника, продвинутые «умеют» управлять 7–8 приборами и более.

Также различают переключатели по наличию или отсутствию диммера.

Важное отличие — встроенный функционал. В основном данный тип гаджетов просто включает-выключает свет по команде владельца, а модели с диммером управляют интенсивностью

Но дорогие варианты снабжаются такими функциями, как:

• таймер задержки. Прибор сработает не моментально после нажатия кнопки, а чуть позже;
• многоканальный контроллер. Устройство работает одновременно по нескольким каналам связи (например, отдельным радиочастотам), взаимодействуя сразу с несколькими исполнительными компонентами. Последние при этом могут быть разнесены по разным помещениям и этажам;
• наличие сенсорной панели. Такое конструктивное решение позволяет избежать износа механических кнопок. Для активации достаточно коснуться сенсорной поверхности;
• поддержка Wi-Fi. Это очень важная функция, благодаря которой устройствам можно управлять со смартфона, планшета, домашнего ПК, и даже через интернет при наличии шлюза.

Набор функций прямо отражается на стоимости: чем больше возможностей, тем выше цена.

Механические

Они очень похожи на привычные всем настенные. Контрольный механизм выглядит как обычные клавиши или кнопка. Нажав ее, пользователь инициирует отправку сигнала на реле. Перевод в положение «выключено» указывает прибору послать команду на отключение.

На каждую клавишу привязывается один источник света. Двух- или трехклавишный прибор способен контролировать соответственное число источников, но стоить он будет несколько дороже.

Сенсорные

Как уже говорилось, эти гаджеты управляются посредством сенсорной панели. Для активации достаточно просто ее коснуться.

С пультом ДУ

В этой разновидности сигналы посылаются со специального пульта. К подвиду можно отнести модели с управлением по Wi-Fi.

В случае с пультом область действия — примерно 25 метров, если в помещении нет толстых стен или иных преград. При их наличии радиус сужается до 3–5 метров, а на расстоянии прямой видимости, наоборот, способен увеличиваться до 50 м.

Добиться расширения зоны покрытия можно установкой ретрансляторов. Касается это и версий с Wi-Fi.

Дистанционный выключатель света на основе лазера

Эта простая схема дистанционного выключателя построена на таймере NE555. В качестве управляющего элемента использована лазерная указка. Эта схема была опробована в работе с расстояния 50 метров и показала хорошие результаты. По большому счету дальность действия зависит от мощности и качества самого лазера. Электрическая схема дистанционного выключателя: При наведении лазерного луча на фоторезистор U1 происходит включение нагрузки через электромагнитное реле, а при фокусировке лазерного луча на фоторезистор U2 — выключение.

Блок питания 0…30В/3A
Набор для сборки регулируемого блока питания…

Подробнее

Инфракрасное и радиоволновое управление светом с пульта

Инфракрасное управление освещением с использованием пульта применяется крайне редко. В основном подобные системы работают по принципу передачи сигнала по радиоканалу. Для возможности манипулирования световыми приборами с помощью ИК-луча в разрыв цепи подключается блок дистанционного управления освещением, например BM8049M. Он позволяет включать и выключатель лампу обычным пультом от телевизора. Для этого на блок наводят пульт, жмут любую клавишу (которая не используется для переключения каналов), после чего команда записывается в памяти и теперь контролировать включение света можно, не вставая с дивана.

Главные недостатки использования ИК-пультов дистанционного управления светом – необходимость в их точном наведении на приемник сигнала, так как они работают только в пределах прямой видимости, и малая дальность действия луча, но в этом случае можно использовать ретрансляторы.

Гораздо большее распространение получили системы управления светом с помощью пульта, в которых сигнал передается с устройства управления на контроллер, регулирующий процесс включения/выключения света на определенной радиочастоте.

Управление светом по радиоканалу более востребовано по нескольким причинам:

• Возможность управления светом не только пульта, но также компьютера, смартфона и прочих устройств;
• Радиус действия сигнала – около 100 метров при отсутствии препятствий, 15-25 метров при наличии заграждений;
• Возможность установки усилителей сигнала и ретрансляторов для лучшей передачи команд с устройства управления.

Система дистанционного управления освещением по радиоканалу с помощью пульта состоит из:

• Пульта;
• Аккумулятора;
• Контроллера дистанционного управления, подключаемого к сети и нагрузке.

Устанавливают контроллер в стену или стакан люстры (смотрите фото). Им можно управлять лампами накаливания, компактными и обычными люминесцентными, галогенными, светодиодными лампами, причем не только единичными светильниками, но и их группой.
