Как сооружается выгребная яма без дна: схемы и правила обустройства

Устройство ям

На сегодняшний день имеется множество проектов для оптимизации канализационной системы в частн6ом доме или дачи. В этом разделе мы рассмотрим правила и нормы к обустройству ям. Стоки с канализации участка стекают в отстойник, где со временем они накапливаются и требуют откачки.

Чтоб построить оптимальную систему утилизации стоков канализации мы должны знать все правила и санитарные требования по СНиП и СанПин к расположению и устройству конструкции. На сегодняшний день существуют такие нормы к выполнению процесса:

• Подводящую трубу надо разместить поближе к люку – это даст возможность полноценно эксплуатировать объём отстойника;
• Расстояние от основы до поверхности почвы должно составлять 3 метра;
• При строительстве конструкции допустимо использование монолита, бетонных колец, кирпича;
• Обязательно должно быть проведено гидро- и теплоизоляция емкости;
• Сливная яма при необходимости может увеличиваться. Для этого можно будет добавлять в конструкцию второй резервуар.
• Для определения уровня стоков применяют специальный поплавок;
• Согласно санитарным требованием, выгребная яма должна иметь вентиляционную систему;

Выгребные ямы – варианты и виды устройства

На сегодняшний день на практике можно встретить два варианта обустройства канализации на частном участке. Это такие виды как:

• Сливная яма;
• Инженерная система.

Также, стоит отметить, что у данных конструкций утилизации канализационных стоков большое количество разветвлений в классификации, но мы рассмотрим самое большое деление. Итак, сливные ямы распределяются на такие группы:

• Устройства без дна;
• Герметичные отстойники.

Рассмотрим особенности каждого из них более подробно.

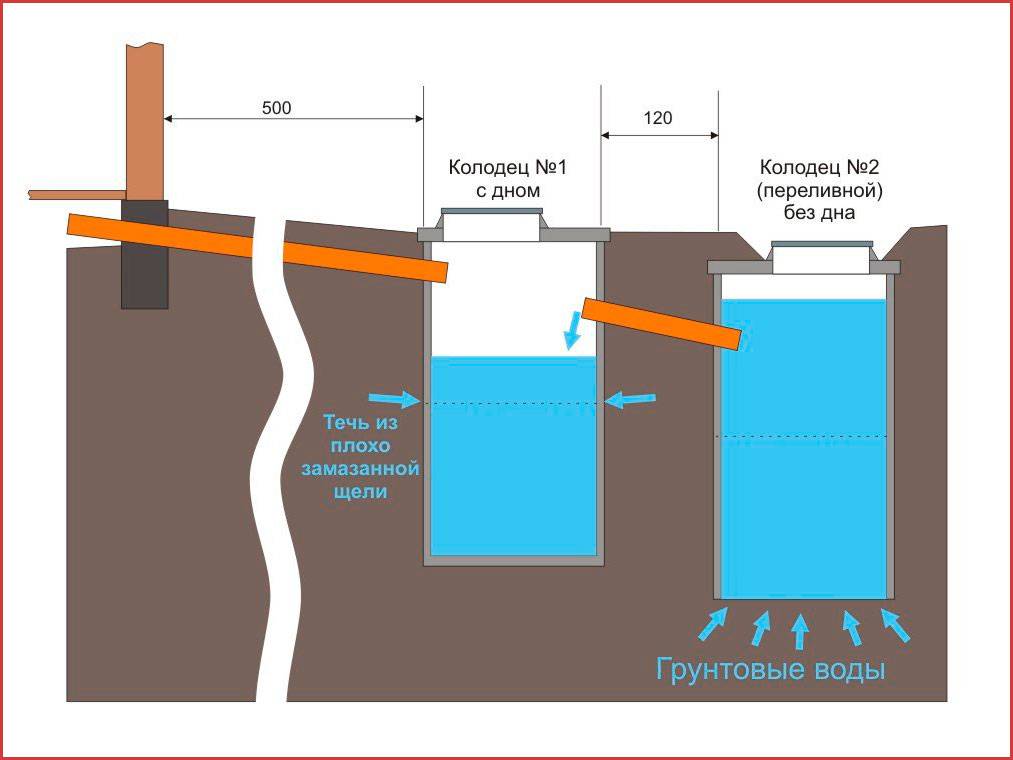

Выгребная яма без дна

Один из самых элементарных вариантов устройства на участке есть выгребная яма без дна. Данный вид отстойников рационально применять в домах, где суточный расход не превышает один кубический метр. Согласно санитарным нормам, границы данного устройства должны проходить ниже уровня водозабора на участке.

Сливная яма должна устанавливаться согласно требуемым параметрам, поэтому нам необходимо их выяснить. В основном эти требования касаются почвы и расположения отстойника от других объектов. Итак, сливная яма своими руками устанавливается согласно таким правилам:

• В случае размещения на участке глинистых грунтов, расстояние к колодцу должно быть больше 20 метров;
• При суглинистой почве – 30 метров;
• Песчаный почвенный покров земли требует расстояние к месту забора воды более 50 метров.

Герметичные выгребные ямы

Данные устройства имеет ряд своих особенностей. Они проявляются в различных  параметрах таких как:

• Конструкция, дно которой имеет наклон в сторону люка, предназначенного для очистки;
• Выбор места, которое имеет такие показания: от дома 10 метров, от забора – 1 метр;
• Периодическое очищение системы, которое производиться специальными машинами специалистов.

Чтоб не произошло скопление газа, который может взорваться, необходимо предусмотреть вентиляцию. По строительным нормам диаметр ее трубы должен составлять 10 см и подниматься над уровнем земли на 1 метр. Стоит отметить, что дренажная система, также важна, как и вентиляция, ведь без них невозможно использовать герметический отстойник.

Инструкция по изготовлению

Рассмотрим 3 наиболее простых варианта сооружения ямы.

Из кирпича

Порядок выполнения работ при сооружении ямы с облицовкой из кирпича:

1. для начала при помощи нитки и кольев размечают выбранный участок — в среднем параметры ямы составляют 1 на 1,5 метра;
2. для засыпания ямы в конце работ понадобится около 1,5-2 кубометров почвы, остальную землю, добытую в процессе рытья, следует равномерно распределить по поверхности;
3. если планируется отвод сточных вод посредством труб, то заранее следует прокопать траншею под трубу;
4. на дне вырытого котлована нанесите 15-сантиметровый слой песка, на который наложите такой же по толщине слой бетона;
5. острым предметом путём «прокалывания» этой прослойки удалите лишние пузырьки воздуха;
6. после того как бетонная подушка затвердеет, проложите канализационную трубу (если такая предусмотрена);
7. после этого приступите к кладке облицовочных стен располагая кирпичи в шахматной последовательности при помощи песчано-цементного раствора;
8. для увеличения срока эксплуатации облицовки также нанесите раствор непосредственно на наружную часть стен;
9. при окончании работ по облицовке нанесите слой битума на стенки;
10. сделайте углубления в грунте на 20 сантиметров по всей окружности;
11. из профнастила соорудите вертикальную перегородку по периметру ямы;
12. усильте перекрытие путём использования прутов, арматуры скрепленных между собой проволокой;
13. равномерно залейте опалубку раствором бетона и дайте ему подсохнуть 25-30 дней;
14. аккуратно снимите опалубку с каркасом убедившись в прочности конструкции.

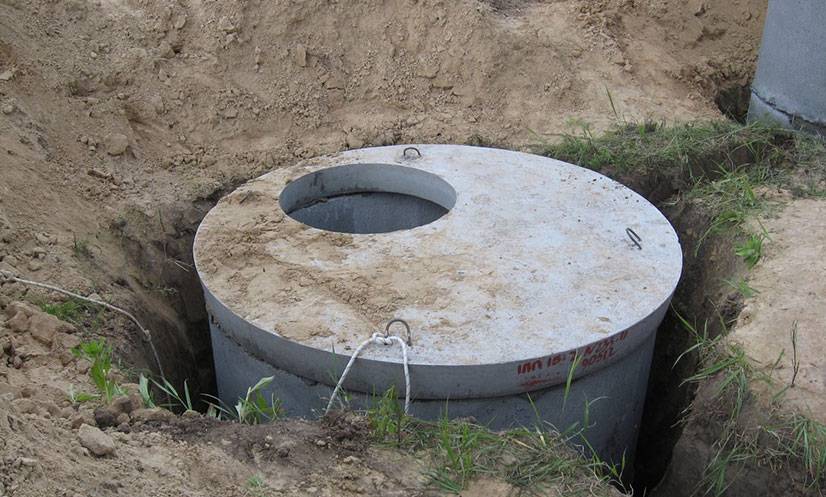

Из колец

Порядок выполнения работ при сооружении ямы с использованием железобетонных колец:

1. вырыть котлован, сохраняя максимально круглую форму поперечного сечения;
2. разметить территории на которой будет размещаться яма;
3. залить дно слоем бетонного раствора;
4. соорудить металлический каркас при помощи прутов арматуры, который должен будет равномерно распределять массу колец по всей площади и предохранять бетонную подушку от преждевременного разрушения;
5. после того как бетон застынет, можно приступить к установке колец;
6. стыки двух соседних колец необходимо заполнить раствором бетона;
7. наружную часть колец следует покрывать слоем битума;
8. после монтажа всех колец следует закрыть их бетонной крышкой, стык также заполняется раствором.

Из пластика

Порядок выполнения работ при сооружении ямы с использованием пластиковых ёмкостей:

1. вырыть котлован, учитывая то, что в данном случае по размерам он будет значительно больше чем в двух предыдущих случаях;
2. сделать дно максимально ровным;
3. насыпать на дно 15-ти сантиметровый слой песка и хорошо его утрамбовать;
4. аккуратно опустить на дно резервуар и зафиксировать его в устойчивом положении;
5. соединить входной патрубок резервуара со сливной трубой;
6. заполнить грунтом или песком свободное пространство между резервуаром и стенками котлована;
7. залить небольшой объем воды, чтобы увидеть, как резервуар компенсирует давление на грунт. Если стенки резервуара постепенно вгибаются внутрь, то резервуар установлен неверно.
8. полностью засыпать котлован грунтом.

Особенности выгребных ям по видам

Выгребные ямы классифицируются по конструктивным особенностям, материалу изготовления, способу фильтрации и частоте использования. Однако независимо от этого они все выполняют одну и ту же функцию – сбор и временное хранение канализационных стоков.

Готовые изделия

Современные производители предлагают готовые накопительные септики различной конфигурации и объёма. Накапливаемые стоки могут откачиваться при помощи ассенизаторских машин, фильтроваться и использоваться для полива, а осадок – уничтожаться при помощи микроорганизмов. К преимуществам следует отнести лёгкость и быстроту монтажа, прочность, герметичность, долговечность и простоту откачки. Недостатком можно считать высокую стоимость отдельных моделей готовых септиков.

ФОТО: elbrus-house.ruСептик фабричного производства – минимум проблем при монтаже и эксплуатации

Конструкция без откачки

Выгребная, сливная или помойная яма без откачки может быть обустроена по разным технологиям, но это не предполагает полного отсутствия обслуживания септика. Эксплуатация подобного отстойника предполагает переработку сточных вод. Подобные конструкции, как правило, используются для сбора относительно чистых стоков из душа или бани и монтируются в основном на песчаных грунтах с хорошей пропускной способностью.

Преимущество выгребной ямы без откачки заключается в лёгкости её обустройства своими руками, низких затратах на материалы и обслуживание. К недостаткам относится большая вероятность загрязнения окружающей среды.

ФОТО: колодцы-м5.рфПодобная система практически не нуждается в откачке

Сооружения герметичного типа

Герметичные сливные ямы отличаются высокой безопасностью для окружающей среды, но нуждаются в частой откачке ёмкости. Они могут быть многокамерными, с очисткой стоков механическим способом. Как правило, герметичные септики создаются из бетона с обязательным армированием.

К преимуществам герметичной конструкции относят простоту конструкции, безопасность для окружающей среды и долговечность. Недостаток – частая откачка, которая ведет к дополнительным финансовым расходам.

ФОТО: iprowebber.ruГерметичный септик

Вариант из кирпича

Сливные ямы, стены которых обложены кирпичом, – самый распространённый вариант. Кладка может быть сплошной или в шахматном порядке, а вместо дна укладывается толстый дренажный слой из щебня. Подобная конструкция эффективна в сборе и переработке канализационных стоков. Она проста в самостоятельном возведении и отличается низкой себестоимостью.

ФОТО: dpkgroup.ruКирпичная сливная яма

Конструкция из бетонных колец

Конструкции из готовых бетонных колец быстро монтируются, долговечны и могут быть герметичны при условии бетонирования дна и тщательной заделки швов. Можно вместо дна сделать дренажный слой, а в стенках высверлить отверстия, чтобы обеспечить отток жидкости в грунт. Однако для их монтажа требуется задействование спецтехники. Выгребные ямы из бетонных колец можно возводить самостоятельно, а материал имеет относительно невысокую стоимость.

ФОТО: na-dache.proБетонные кольца – распространённый материал для возведения септиков

Особенности конструкции выгребной ямы на различном грунте

Время утилизации стоков зависит от пропускной способности грунта. Песчаная или торфяная почва отличается высокой скоростью поглощения жидкости, но их фильтрационные качества недостаточны. Загрязненные стоки могут достичь водоносного слоя и отравить его. В таком случае часть дна и стены накопителя бетонируется, чтобы уменьшить площадь, пропускающую стоки.

На глинистом грунте возникает противоположная ситуация – жидкость медленно просачивается в почву и в яме постоянно высокий уровень воды. Проблема решается созданием дополнительного водоотвода. В дно ямы на глубину до 1 метра закапывают несколько пластиковых канализационных труб, заполненных гравием. Их верхний край выступает на 1 метр от дна накопителя, а стенки подвергаются перфорации. Конструкция служит одновременно для фильтрации и отведения стоков.

Другой способ потребует дополнительных затрат, он предусматривает постройку рядом второго колодца, соединенного с ямой переливом. При повышении уровня воды, она будет поступать в соседнее сооружение, и площадь водоотведения увеличится вдвое.

Особенности устройства выгребной ямы в частном доме

Выбор места

Выгребной ямой именуется такая емкость, в которую сливаются и в ней же накапливаются стоки бытовых вод. Чтобы определить оптимальное место ее расположения, потребуется проанализировать земельный участок и найти наиболее подходящий участок.

Помочь в данном деле способен схематический план частного участка, в котором в обязательном порядке обозначены расположения следующих важных элементов:

• Жилая постройка
• Хоз. Постройки
• Водонаборные колодцы
• Газовый трубопровод
• Трубы водоснабжения

Также, наданной схемы должны быть обозначены элементы ландшафта, имеющиеся на участке. Для более легко расположения выгребной ямы, нужно нанести на план соседние постройки и другие конструкции, расположенные на соседних участках, включая колодцы и все коммуникации.

Планируя расположение ямы, нужно учитывать направление движения грунтовых вод. Данную информацию можно узнать у соответствующих служб.

На данный момент оговорены некоторые санитарные нормы по отдаленности данной постройки от других конструкций:

1. Соседнее здание и прилегающие к нему постройки – 10-12 м.
2. От границ своего участка – на 1.5 метра
3. Свой дом – 8-10 м.
4. Колодцы для забора воды – не менее 20 м.
5. Водопроводные сети – на 25 м.
6. Грунтовые воды – минимум 25 м.
7. Газовые трубы – около 5 метров

При обустройстве выгребной ямы, необходимо будет учитывать состояние грунта, в котором будет размещена данная конструкция. При глинистой почве, водозаборные колодцы должны находиться, как минимум в 20 метрах от ямы. При суглинистой почве, данное расстояние увеличивается на 10 м. и будет составлять 30 метров от выгребной ямы. При песчаном или суперпесчаном  грунте – не менее 50 метров.

Также, необходимо учитывать еще один крайне важный момент. Выгребные ямы категорически запрещается возводить вдоль течения грунтовых вод, так как в данном случае они могут загрязниться.

Расчет размеров

Первое значение, которое необходимо вычислить перед постройкой выгребной ямы – это ее объем, так как от него будет зависеть эффективность всей канализационной системы и частота, с которой потребуется очищать сток. Данное значение может быть высчитано, исходя из количества человек, живущих на участке. К примеру, в частном доме проживает всего 4 человека, 3 из которых взрослые, а последний ребенок.

Как правило, один взрослый человек производит не менее 0.5 кубического метра отходов, а для ребенка данное значение уменьшается ровно в половину – 0.25. В случае подсоединения к стоку в выгребную яму потребляющих воду устройств, то они также учитывается. В данном примере они не задействованы.

В итоге, получается 1.75 м3 отходов, направляющихся в выгребную яму (0.5+0.5+0.5+0.25). Полученное число всегда должно округляться в большую сторону, что поможет избежать переполнения резервуаров со стоками. В данном примере число будет равно 2 кубическим метрам.

Общий объем резервуара выгребной ямы должен превышать в 3 раза объем сточных отходов. То есть, 3*2=6 м3. Это оптимальный объем резервуара выгребной ямы для семьи из 3 взрослых и 1 ребенка.

Для возведения аналогичной конструкции для дачного участка, необходимо использовать иную схему строительства. Для такового случая можно взять за оптимальное значение за 1-2 кубических метра, так как на подобные участки приезжают не так часто и не очень большими группами людей. Но, в случае присутствия иных обстоятельств, можно увеличить объем резервуара для дачного участка.

Имея необходимый объем резервуара, потребуется определить его конструктивные размеры. Глубина конструкции определяется путем определения уровня залегания грунтовых вод и особенностей дальнейшего обслуживания выгребной ямы. Чтобы периодически очищать резервуар от накопившейся жидкости и твердых наростов на стенках и дне, потребуется воспользоваться услугами ассенизаторов.

Шланг ассенизаторской машины редко превышает длину в 3 метра, поэтому не стоит делать глубину резервуара, превышающую данное значение. В ином случае, это может сказаться на качестве очистки выгребной ямы. Наиболее популярными глубинами выгребных ям являются 2.5 и 2.7 м. Максимальная глубина в 3 м. применяется крайне нечасто, но эту глубину можно компенсировать при помощи песчано-щебневой подушки. Наиболее это актуально это для негерметичного стока.

Также, стоит помнить о том, что при залегании подземных грунтовых вод выше 2 метров, то смысла обустройства выгребной ямы нет, так как это может привести к заполнению резервуара грунтовыми водами. Это будет означать падение эффективности всей канализации.

В таком случае, наиболее подходящими вариантами будут септики или бочки необходимого размера, но при этом потребуется защитить их кожухом из раствора цемента или металла.

Санитарно-гигиенические требования

Для предотвращения риска загрязнения грунтовых вод при эксплуатации сливной ямы без дна, следует придерживаться следующих правил:

• Расстояние от скважины до выгребной ямы составляет 50 метров.
• Расстояние от колодца до выгребной ямы составляет не менее 30 метров. В случае с твердыми типами грунта это расстояние изменяется до 20 метров.
• Минимально допустимое расстояние от дома до выгребной ямы – 5 метров.
• Глубина ямы без дна составляет не менее 2 метров.
• Такого типа канализация сооружается при условии, что объем суточных стоков составляет не более 1 кубического метра стоков.
• Если быстро наполняется выгребная яма, то осуществляются дополнительные меры по ускорению естественной фильтрации сточных вод.

ПОСМОТРЕТЬ ВИДЕО

Удачи вам!

Выгребная яма — санитарные нормы

Если внимательно прочитать текст нормативного документа, мы узнаем — яма должна быть обязательно построена со специальной фильтрацией и дна у нее не должно быть ни в коем случае. Тем более, если суточная норма стоков составляет больше чем 1 куб.

Выгребная яма без дна

Но есть небольшое отличие в том, что при постройке выгребной ямы для дома, который будет отапливаться, и в нем будет проживать не меньше четырех человек, яма должна оборудоваться со специальным дном.

Также, очень часто возникает вопрос о том, какое же нужно расстояние от жилого дома до выгребной ямы?К сожалению, однозначного ответа на такой вопрос никто вам дать не сможет, так как у каждого будут свои размеры.

Требования к выгребной яме не однозначны, но минимум, который должно составлять расстояние, это 15 метров от дома. А все это нужно для того, чтобы ядовитые газы, которые выделяют отходы, никак не навредили окружающим и, в том числе, жителям самого дома. Если же вам нужно, чтобы расстояние от выгребной ямы до водопроводных труб было намного ближе, то здесь уже нужно договариваться с Санэпидемнадзором, с управлением водоканала и т.д.

Правила размещения выгребной ямы

Правила обустройства ямы

Но давайте все-таки рассмотрим некоторые обязательные нормы, которые нужно соблюдать при постройке выгребной ямы с рабочим объемом до 1 кубометра стоков в сутки и подписанием договора со всеми инстанциями. Такие ямы — классический пример для загородных домов и дач без водонагревательных приборов и бытовой техники. Проживание людей — не постоянное.

Требования выглядят следующим образом:

Если водосток составляет 3 куба за одни сутки — устанавливать трубы необходимо поближе к грунтовым водам, на расстоянии 40-50 метров.
Также очень важно знать о том, что трубы должны быть установлены вверх по течению подземных вод
Если рядом с вашим домом находиться артезианская скважина, расстояние должно быть не меньше 20 метров.

Правила устройства выгребной ямы для загородного дома

Но все-таки, у некоторых домовладельцев возникает такая ситуация, когда практически не возможно сделать у себя выгребную яму на большом расстоянии, как поступить в такой ситуации?

В таком случае, специалисты советуют обустроить колодцы или каптажи сразу для нескольких домов. При это, учитывайте отступ от «красной линии» 2,5-5 метров.

Требования и нормы СанПиН 42-128-4690-88

Есть специально созданные требования санпин для выгребной ямы.

Итак, если в вашем доме нет специальной канализации, то вам будет разрешено построить у себя во дворе помойную яму. Но помните о том, что она должна быть обязательно водонепроницаемой. Над ямой также должна быть обязательно крышка, которая будет ее закрывать, а также специальная решетка. Если требуется, то вы можете совместно использовать яму со своими соседями.

Если ваш дом недалеко от школы, детского сада и т.д., то расстояние должно составлять не меньше 20 метров, но не больше чем 10 метров. Если есть какие-либо вопросы, по поводу выгребной ямы, то здесь вам нужно будет это решать, только при помощи специальных административных советов. Однако, обще правило остается неизменным для всех — яма должна размещаться на расстоянии не мене 50 метров от колодцев, каптажей родников

Выгребную яму необходимо очищать не реже чем раз в полгода

Для дезинфекции выгребных ям дворовых уборных применяется такая смесь:

• 10% извести хлорной,
• 5% гипохлорида натрия,
• 10% — нафтализол,
• 5% — креолина,
• 10% — метасиликата натрия.

Виды выгребных ям

Самый простой и проверенный вариант автономной канализации – сливная яма. По конструкции они бывают трех видов:

• Герметичные емкости, в которых происходит накопление стоков. Они безопасны для экологии, просты в монтаже, но требует постоянных расходов на откачку.
• Яма без дна устраивается для сбора отведения в почву всех бытовых стоков.
• Септик – конструкция сооружения предусматривает отстаивание и очистку загрязненной воды.

Частая откачка сливной ямы – дорогая услуга, которую сопровождает распространение неприятного запаха. Полностью отказаться от нее можно только при установке биологической станции, но сократить вызов ассенизаторов до одного раза в 3-4 года вполне реально.

Технология сооружения сливных ям

Соблюдение технологии сооружения выгребной ямы – залог качественного выполнения работ, который гарантирует экологически чистый сток жидких отходов, экономичное использование резервуара и его долговечность. Рассмотрим подробнее порядок создания ям различных разновидностей.

Яма без дна

Выгребная яма без дна – вечна, стоит лишь правильно обустроить ее дно и подобрать соответствующие материалы для стенок. Следуя технологии, необходимо выложить дно гравием или другими мелкими камнями и засыпать песком. Очищенная сливная жидкость уходит в грунт, а остальные отходы обрабатываются микроорганизмами. Это безопасный и экологичный метод.

Перелив подключается к канализационной системе, сточная труба вводится в яму ниже уровня промерзания грунта.

Используем покрышки для выгребной ямы

Отработанные автомобильные покрышки на протяжении десятилетий находят применение при обустройстве выгребных ям своими руками на дачных участках. Резина позволяет сделать недорогую, долговечную и простую конструкцию, сооружение которой станет под силу даже неопытному мастеру. Алгоритм действий при создании ямы:

• Рытье котлована.
• Соединение отработанных шин между собой водостойким клеем.
• Герметизация стыков.
• Создание дна-фильтра.
• Укладка колес.
• Подвод канализационной трубы.
• Изготовление крышки.

Яма из бетонных колец

Создание ямы из бетонных колец – сложный и трудоемкий процесс, однако затраты сил и средств полностью оправдываются долговечностью и надежностью резервуара. Технология создания ямы из колец:

• Подготовка бетонных колец (3 шт.).
• Рытье котлована глубиной 3 метра, шириной, параметры которой превышают параметры кольца на 80 см.
• Выполнение бетонной стяжки по периметру котлована (основа для укладки колец).
• Сверление отверстий в нижнем кольце (диаметр – 5 см, расстояние между отверстиями – 10 см).
• Укладка фильтрационного слоя (1 метр) на дно.
• Монтаж колец.
• Установка плиты с отверстиями для сливной трубы и откачки.

Важно!
Установка бетонных колец выполняется при помощи автомобильного крана грузоподъемностью до 5 тонн. Автокраны можно взять в аренду почасово в специализированных организациях

Герметичная выгребная яма

Герметичная конструкция – абсолютно безопасна для экологии, не пропускает запахи. Делая выбор в пользу герметичной конструкции, стоит учесть, что ее установка рациональна лишь при небольших количествах отходов, в обратном случае – яму необходимо будет чистить каждую неделю.

Самодельный резервуар. Герметичную яму можно выложить из бетонных колец, необходимо лишь залить дно и обработать стенки и стыки колец герметиком (битумом внутри, а снаружи – глиной). Можно выложить стенки из кирпича или же газоблока, а затем оштукатурить их. Данный способ требует большего количества затрат трудовых ресурсов и времени.

Сооружая герметичную выгребную яму, необходимо сразу продумать расположение отверстия для сливной трубы.

Готовая емкость. Устройство для сбора отходов различной емкости можно купить в специализированных магазинах. Монтаж изделия предполагает выполнение следующих действий:

• Рытье котлована.
• Создание бетонного основания.
• Установка резервуара.
• Подключение сточных труб.
• Закапывание емкости.
