Параметры автоматических выключателей
Характеристики автоматических выключателей – это еще один показатель, по которому они отличаются друг от друга
В первую очередь мастера обращают внимание, насколько защитное оборудование чувствительно к перепадам тока. Достаточно посмотреть соответствующую маркировку, чтобы понять, как устройство будет реагировать на возрастание силы тока
Одни сразу отключают доступ к питанию, в то время как другие срабатывают с задержкой.
В зависимости от чувствительности меняется и маркировка:
- А. Самые чувствительные и эффективные устройства, которые мгновенно отключают электроснабжение, как только фиксируется повышенная нагрузка. Их не используют в бытовых сетях. Основной сферой применения являются цепи, обеспечивающие питанием высокоточное оборудование.
- В. Когда фиксируется превышение током номинального значения силы, автомат отключает питание с небольшой задержкой. В преимущественном большинстве случаев сферой применения этих приборов являются линии, в которые подключается дорогая бытовая техника.
- С. Наиболее популярный вариант автоматов для бытового применения. Когда таким оборудованием регистрируется превышение силы тока, они не сразу отключают электропитание, а с некоторой задержкой. Благодаря этому, если перепад является незначительным, нагрузка может нормализоваться сама, не требуя принудительного отключения всего помещения.
- D. Имеют самую низкую чувствительность, из-за чего основной сферой их применения являются электрощиты, находящиеся на подходе к зданию. Другими словами, этими щитами обеспечивается своеобразная подстраховка квартирных устройств: если последние по каким-то причинам не срабатывают после обнаружения критической ситуации, общая сеть отключается этими приборами.
Классификация по время-токовым характеристикам
Класс прибора указывается на его панели в виде латинской буквы, стоящей перед значением номинала. В соответствии с этим показателем все известные образцы защитных устройств подразделяются на ряд категорий.
Автоматы MA
Автомат класса А
Специфика автоматов «MA» состоит в отсутствии в них привычного для этих устройств теплового механизма расцепления. Они чаще всего устанавливаются в линиях подключения электродвигателей и подобных им мощных устройств. Специально для защиты от перегрузок в этих цепях используются чувствительные реле максимального тока. Сам автомат лишь защищает их от повреждений, которые возникают из-за воздействия токов КЗ.
Приборы A класса
Автоматы типа «A» отличаются максимальной чувствительностью и надежно срабатывают при превышении током номинала на одну треть в течение заданного характеристикой времени. Если его значение превысило номинал на 100 процентов, на срабатывание катушки э/м расцепителя потребуется не более 0,05 секунды. Если по техническим причинам она не отработала свою функцию, в действие вступает биметаллическая тепловая защита, отключающая питание через 20-30 сек. Автоматы с этим показателем устанавливаются в случае, когда недопустимы кратковременные токовые перегрузки.
Защитные устройства B класса
Защитное устройство класса В
Аппараты этой категории имеют чуть меньшую чувствительность, чем рассмотренные ранее. Э/м расцепитель у приборов отключается при превышении номинала на 200 процентов. Время его срабатывания – не более 0,015 секунд. На расцепление биметаллической пластины в размыкателе потребуется не более 4-5 секунд. Оборудование этого класса широко применяется в линиях с включенными в них электроустановочными изделиями (розетками и осветительными приборами) – в цепях, где пусковые перегрузки минимальны.
Автоматы категории C
Автоматы категории С
Для понимания разницы автоматов C и B необходимо отметить: способность «держать» перегрузки у приборов типа C еще выше, чем у первых двух категорий, что позволяет ставить их в электросети бытового назначения. Для отключения электромагнита таких приборов потребуется ток, превышающий номинал в 5 раз. Для надежного срабатывания тепловой защиты необходимо пятикратное превышение в течение 1,5 секунд.
Автоматические выключатели категории D
Характеристика D автоматического выключателя указывает на его высокую способность выдерживать перегрузки. Для срабатывания э/м катушки потребуется ток, превышающий номинал примерно в 10 раз. Для отключения контролируемой линии посредством теплового расцепителя необходима выдержка не менее 0,4 секунды. Устройства этого класса обычно используются в качестве вспомогательных предохранителей, выполняя функцию страховки от случайных неполадок с другими аналогичными приборами.
Защитные устройства категории K и Z
Характеристика автоматических выключателей типа K и Z
Приборы с литерой K характеризуются значительной величиной разбросов токов срабатывания э/м расцепления (реле). Для переменного тока этот показатель больше номинала в 12 раз, а для линий с постоянным уровнем питания он достигает цифры 18.
Время, необходимое для отключения э/м реле составляет не более 0,02 секунды. Срабатывание тепловой защиты в этих приборах происходит при превышении нагрузочным током номинала на 5 процентов. Этим и объясняется возможность применения автоматов типа K в цепях с индуктивной нагрузкой.
Изделия с индексом Z имеют более скромные показатели по перегрузу – не более чем в два раза, и используются для защиты электронных схем.

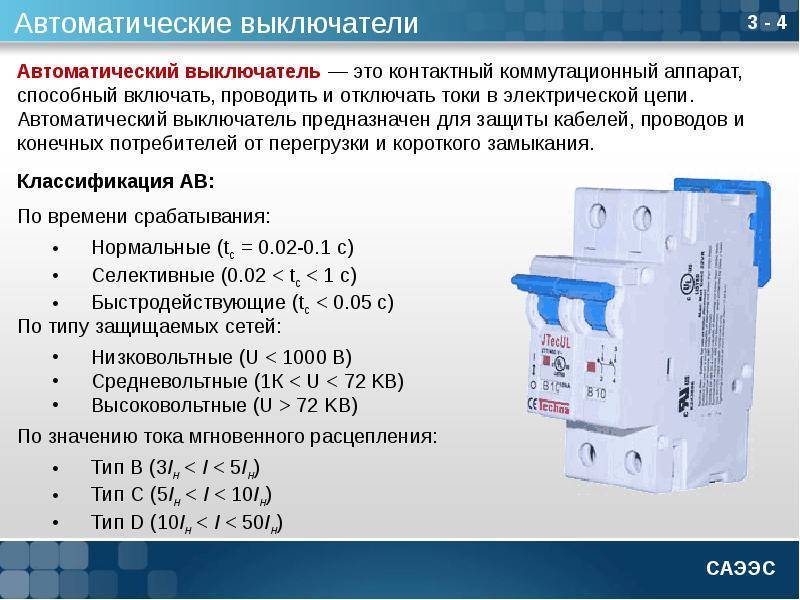

Виды и типы автоматических выключателей
Все наши электрические сети и цепи, а также бытовые электроприборы и электрооборудование надежно защищены автоматическими выключателями. Их главная задача — это в нужный момент обесточить электрическую цепь, т.е. отключить подачу электрического тока. Автомат (АВ) срабатывает, т.е. отключается, в случаях короткого замыкания и перегрузки в сети (нагрев проводов). Для различных электрических цепей существуют и различные виды и типы автоматических выключателей .
Виды автоматических выключателей (АВ)
• Все автоматы можно разделить на выключатели переменного тока, постоянного тока и универсальные, работающие при любом электрическом токе в сети.
• По своей конструкции АВ бывают: воздушные, модульные, а также в литом корпусе.
• Автоматические выключатели подразделяются по показателю номинального тока.
• Также еще одно различие — это номинальное напряжение. В большинстве случаев АВ работают в сетях с напряжением 220 или 380 Вольт.
• Электрические автоматы бывают токоограничивающие и нетокоограничивающие. Токоограничивающий автоматический выключатель — это выключатель с чрезвычайно малым временем отключения, в течение которого ток короткого замыкания не успевает достичь своего максимального значения.
• Все модели электровыключателей классифицируются по количеству полюсов. Они делятся на однополюсные, двухполюсные, трехполюсные и четырехполюсные автоматы.
• АВ подразделяются по виду расцепителей — максимальный расцепитель тока, независимый расцепитель, минимальный или нулевой расцепитель напряжения.
• По скорости срабатывания. Выделяют быстродействующие, нормальные и селективные автоматы. Бывают с выдержкой времени, без нее, независимой или обратно зависимой от тока выдержкой времени срабатывания. Характеристики могут сочетаться.
• Отличаются АВ и по степени защиты от окружающей среды — IP, механических воздействий, токопроводимости материала. По виду привода — ручной, двигатель, пружина.
• Также автоматы различают по наличию свободных контактов и способу присоединения проводников.
Типы автоматических выключателей
Что означает тип электрического автомата? Автоматические выключатели содержат внутри себя два вида размыкателей – тепловой и магнитный.
Магнитный быстродействующий размыкатель предназначен для защиты при коротком замыкании. Срабатывание размыкателя может происходить за время от 0,005 до нескольких секунд.
Тепловой размыкатель значительно медленнее, предназначен для защиты от перегрузки. Работает с помощью биметаллической пластины, нагревающейся при перегрузке цепи. Время срабатывания от нескольких секунд до минут.
Совместная характеристика срабатывания зависит от вида подключаемой нагрузки.
Существует несколько типов отключения АВ. Их еще называют — типы время-токовых характеристик отключения. Они обозначаются так — A, B, C, D, K, Z.
• A – применяется для размыкания цепей с большой длинной электропроводки, служит хорошей защитой для полупроводниковых устройств. Срабатывают при 2-3 номинальных токах.
• B – для осветительной сети общего назначения. Срабатывают при 3-5 номинальных токах.
• C – осветительные цепи, электроустановки с умеренными пусковыми токами. Это могут быть двигатели, трансформаторы. Перегрузочная способность магнитного размыкателя выше, чем у выключателей типа B. Срабатывают при 5-10 номинальных токах.
• D – применяются в цепях с активно-индуктивной нагрузкой. Для электродвигателей с большими пусковыми токами, например. При 10-20 номинальных токах.
• K – индуктивные нагрузки.
• Z – для электронных устройств.
Данные о срабатывании выключателей типов K, Z лучше смотреть в таблицах конкретно по каждому производителю.
Калибруемая характеристика номинала аппарата
Эта характеристика – рабочие параметры теплового расцепителя или его полупроводникового аналога. Представляет собой коэффициент, умножая на который мы получаем силу тока при перегрузке, которую прибор может держать или не держать в течение определенного периода времени. Устанавливается значение калибруемой характеристики в процессе производства, корректировки в домашних условиях не подлежит. Подбирают ее из стандартного ряда.
Калибруемая характеристика указывает на то, как долго и перегрузку какого силы сможет выдержать автомат, не отключая участок цепи от питания. Обычно это две цифры:
Если проводка проходит в штробе, сформированной в стене с внушительной изоляцией, кабель при перегрузе и сопровождающем его перегреве охлаждаться практически не будет. Значит, за час проводка может изрядно пострадать. Может, сразу результат превышения никто и не заметит, но сроки службы проводов существенно сократятся. Следовательно, для скрытой проводки будем искать выключатель с минимальными калибровочными характеристиками. Для открытого варианта можно особо не зацикливаться на данной величине.
Автоматический выключатель, выбор по мощности и виду подключения
| Вид подключения | Однофазное | Однофазное вводный | Трехфазное треугольником | Трехфазное звездой |
| Полюсность автомата | Однополюсный автомат | Двухполюсный автомат | Трехполюсный автомат | Четырехполюсный автомат |
| Напряжение питания | 220 Вольт | 220 Вольт | 380 Вольт | 220 Вольт |
| Автомат | V | V | V | V |
| Автомат 1А | 0.2 кВт | 0.2 кВт | 1.1 кВт | 0.7 кВт |
| Автомат 2А | 0.4 кВт | 0.4 кВт | 2.3 кВт | 1.3 кВт |
| Автомат 3А | 0.7 кВт | 0.7 кВт | 3.4 кВт | 2.0 кВт |
| Автомат 6А | 1.3 кВт | 1.3 кВт | 6.8 кВт | 4.0 кВт |
| Автомат 10А | 2.2 кВт | 2.2 кВт | 11.4 кВт | 6.6 кВт |
| Автомат 16А | 3.5 кВт | 3.5 кВт | 18.2 кВт | 10.6 кВт |
| Автомат 20А | 4.4 кВт | 4.4 кВт | 22.8 кВт | 13.2 кВт |
| Автомат 25А | 5.5 кВт | 5.5 кВт | 28.5 кВт | 16.5 кВт |
| Автомат 32А | 7.0 кВт | 7.0 кВт | 36.5 кВт | 21.1 кВт |
| Автомат 40А | 8.8 кВт | 8.8 кВт | 45.6 кВт | 26.4 кВт |
| Автомат 50А | 11 кВт | 11 кВт | 57 кВт | 33 кВт |
| Автомат 63А | 13.9 кВт | 13.9 кВт | 71.8 кВт | 41.6 кВт |
Выбор автоматического выключателя. ВТХ.
Прежде всего существуют различные время-токовые характеристики (ВТХ) автоматических выключателей. Подробно мы их разобрали в одной из наших прошлых статей, кому интересно, советуем обязательно ознакомиться, — тут.
Время токовые характеристики автоматических выключателей B C D.
Если рассмотреть вопрос более обобщённо, то можно выделить, несколько основных характеристик: B, С, D. В свою очередь, данные характеристики определяют при какой величине тока, автомат отключится мгновенно. Параметры отключения для характеристик B, С, D:
- B — от 3 до 5 ×In;
- C — от 5 до 10 ×In;
- D — от 10 до 20 ×In.
In — это номинальный ток автоматического выключателя. То есть мы берём номинальный ток автомата, например 16А и получаем следующие данные:
- Автоматический выключатель с характеристикой B16 отключится мгновенно при величине тока от 48 до 80 А;
- Автомат с характеристикой С16 отключится мгновенно при токе от 80 до 160 А;
- Автомат с характеристикой D16 отключится мгновенно при токе от 160 до 320 А.
Стоит отметить, что автоматические устройства с характеристикой D используются в основном в промышленности. Например, в бытовых сетях используются в основном устройства с характеристикой B и С.
Автоматы с характеристикой С используются для обеспечения защиты групповых линий и отдельных устройств с большим пусковым током. Автоматы с характеристикой B в основном используются для реализации защиты линий освещения и устройств с низким пусковым током.
Селективность автоматических выключателей.
Несомненно, при выборе устройства автоматического отключения важно уделить внимание такому параметру, как селективность. Под селективностью подразумевается такое техническое решение, при котором в случае неисправности отключается непосредственно неисправная линия, а не к примеру групповая линия. Как правило, селективность реализуется двумя способами:
Как правило, селективность реализуется двумя способами:
Как правило, селективность реализуется двумя способами:
- Выбор номинального тока автоматического выключателя;
- выбор характеристики автоматического выключателя;
Характеристики автоматических выключателей.
Для групповых линий следует выбирать автоматы с характеристикой С и с большим номинальным током (расчётным током в групповой линии). Для питающей линии одной нагрузки следует выбирать автоматы с характеристиками B и С, при этом если нагрузка имеет низкий пусковой ток, то следует выбрать устройство с характеристикой B.
Выбор автоматического выключателя. Полюсы автоматов.
Как известно, в зависимости от напряжения в сети, для защиты устройств и питающих кабелей могут использоваться следующие автоматические выключатели:
Для сети 230 В:
- Однополюсные;
- двухполюсные.
Для сети 400 В (380В):
- Трёхполюсные;
- четырёхполюсные.
Выбор автоматических выключателей по количеству полюсов.
С одной стороны, однополюсные и трёхполюсные автоматы коммутируют фазные проводники. С другой стороны, двухполюсные и четырёхполюсные автоматические выключатели помимо фазных проводников, коммутируют также и нулевые проводники.
Выбор автоматического выключателя. Производители автоматов.
Выбор автоматического выключателя по производителю.
Бесспорно, многие задаются вопросом, какой марки автоматический выключатель выбрать? Во-первых, следует определится с сегментном и имеющимся бюджетом. К примеру, ведущими игроками в премиум сегменте являются следующие производители:
- ABB — устройства шведско-швейцарской компании. Как известно, на текущий момент являются лидером по качеству, надёжности и соответственно по дороговизне автоматических устройств;
- Legrand (Франция) — устройства во многом схожи с ABB по качеству и цене, — надёжные автоматические выключатели;
- Schneider Electric (Франция) — отличные устройства, которые хорошо себя зарекомендовали на рынке стран СНГ.
А вот автоматические выключатели среднего ценового сегмента:
- Moeller (Eaton) — немецкий бренд. Безусловно, качественные автоматические выключатели по приемлемой стоимости;
- Siemens — немецкий бренд. Выпускает также качественную автоматику, которая немногим уступает ABB, Legrand и Schneider Electric.
В частности, автоматы бюджетного сегмента представлены в большом количестве, в эту категорию попадает много устройств от китайских производителей. Одним словом, можно выделить несколько «более или менее» вменяемых брендов: КЭАЗ, DEKraft , IEK. Однако, мы бы Вам рекомендовали использовать автоматические выключатели из премиум сегмента или среднего ценового сегмента.
- Мы в TELEGRAM;
- Мы в Instagram;
- Мы на YouTube;
Устройство и принцип работы автоматического выключателя.
На рисунке ниже представлено устройство автоматического выключателя с комбинированным расцепителем, т.е. имеющий и электромагнитный и тепловой расцепитель.
- 1 — корпус;
- 2,3 — нижняя и верхняя винтовые клеммы для подключения провода;
- 4 — неподвижный контакт;
- 5 — подвижный контакт;
- 6 — дугогасительная камера;
- 7 — гибкий проводник (применяется для соединения подвижных частей автоматического выключателя);
- 8 — механизм взвода и расцепления
- 9 — катушка электромагнитного расцепителя;
- 10 — рычаг управления;
- 11 — тепловой расцепитель (биметаллическая пластина);
- 12 — регулировочный винт;
Синими стрелками на рисунке показано направление протекания тока через автоматический выключатель.
Основными элементами автоматического выключателя являются электромагнитный и тепловой расцепители:
Электромагнитный расцепитель обеспечивает защиту электрической цепи от токов короткого замыкания. Он представляет из себя катушку с находящимся в ее центре сердечником который установлен на специальной пружине, ток в нормальном режиме работы проходя по катушке согласно закону электромагнитной индукции создает электромагнитное поле которое притягивает сердечник внутрь катушки, однако силы этого электромагнитного поля не хватает что бы преодолеть сопротивление пружины на которой установлен сердечник.
При коротком замыкании ток в электрической цепи мгновенно возрастает до величины в несколько раз превышающей номинальный ток автоматического выключателя, этот ток короткого замыкания проходя по катушке электромагнитного расцепителя увеличивает электромагнитное поле воздействующее на сердечник до такой величины, что его силы втягивания хватает на то что бы преодолеть сопротивление пружины, перемещаясь внутрь катушки сердечник размыкает подвижный контакт автоматического выключателя обесточивая цепь:
При коротком замыкании (т.е. при мгновенном возрастании тока в несколько раз) электромагнитный расцепитель отключает электрическую цепь за доли секунды.
Тепловой расцепитель обеспечивает защиту электрической цепи от токов перегрузки. Перегрузка может возникнуть при включении в сеть электрооборудования общей мощностью превышающей допустимую нагрузку данной сети, что в свою очередь может привести к перегреву проводов разрушению изоляции электропроводки и выходу ее из строя.
Тепловой расцепитель представляет из себя биметаллическую пластину. Биметаллическая пластина — эта пластина спаянная из двух пластин различных металлов (металл «А» и металл «В» на рисунке ниже) имеющих разный коэффициент расширения при нагреве.
При прохождении по биметаллической пластине тока превышающего номинальный ток автоматического выключателя пластина начинает нагреваться, при этом металл «B» имеет больший коэффициент расширения при нагреве, т.е. при нагреве он расширяется быстрее чем металл «A», что приводит к искривлению биметаллической пластины, искривляясь она воздействует на механизм расцепителя, который размыкает подвижный контакт. В простой схеме это выглядит так:
Время срабатывания теплового расцепителя зависит от величины превышения тока электросети номинального тока автомата, чем больше это превышение тем быстрее сработает расцепитель.
Как правило тепловой расцепитель срабатывает при токах в 1,13-1,45 раз превышающих номинальный ток автоматического выключателя, при этом токе превышающем номинальный в 1,45 раза тепловой расцепитель отключит автомат через 45 мин — 1 час.
Время срабатывания автоматических выключателей определяется по их время-токовым характеристикам (ВТХ)
При любом отключении автоматического выключателя под нагрузкой на подвижном контакте образуется электрическая дуга которая оказывает разрушающее воздействие на сам контакт, причем чем выше отключаемый ток, тем мощнее электрическая дуга и тем большее ее разрушающее воздействие. Для сведения к минимуму ущерба от электрической дуги в автоматическом выключателе она направляется в дугогасительную камеру, которая состоит из отдельных, параллельно установленных пластин, попадая между этих пластин электрическая дуга дробится и затухает.
Для чего служит автомат
В цепи электропитания автомат ставят для предупреждения перегрева проводки. Любая проводка рассчитана на прохождение какого-то определенного тока. Если пропускаемый ток превышает это значение, проводник начинает слишком сильно греться. Если такая ситуация сохраняется достаточный промежуток времени, начинает плавиться проводка, что приводит к короткому замыканию. Автомат защиты ставят чтобы предотвратить эту ситуацию.
Пакетник или автомат защиты необходим для предотвращения перегрева проводников и отключения в случае КЗ
Вторая задача автомата защиты — при возникновении тока короткого замыкания (КЗ) отключить питание. При замыкании токи в цепи возрастают многократно и могут достигать тысяч ампер. Чтобы они не разрушили проводку и не повредили аппаратуру, включенную в линию, автомат защиты должен отключить питание как можно быстрее — как только ток превысит определенный предел.
Чтобы защитный автоматический выключатель исправно выполнял свои функции, необходимо правильно сделать выбор автомата по всем параметрам. Их не так много — всего три, но с каждой надо разбираться.
Степень защиты корпуса
Степень защиты корпус есть в характеристиках. Она обозначается латинскими буквами IP и двумя цифрами. Первая цифра показывает, насколько устройство защищено от проникновения пыли и посторонних предметов. Самая низшая защита (отсутствует) — 0, самый высокий уровень — 6 (полная защита от долговременного воздействия). Вторая цифра отображает защищенность от воздействия влаги. Без защиты — 0, может некоторое время находится в воде — 8. Расшифровка цифр дана в таблице.
IP степени защиты и их расшифровка
Если электрический щиток установлен в квартире, в сухом помещении, достаточно степени защиты IP20. На лестничных площадках желательна уже более высокая степень защиты. Хотя бы IP32. Если автомат устанавливается на улице, стоит ставить не менее IP55.
Основные характеристики автоматических выключателей
К основным характеристикам, на которые необходимо обращать внимание при выборе, можно отнести:
- Количество полюсов
- Рабочее напряжение
- Класс токоограничения
- Номинальный ток
- Отключающая способность (ток короткого замыкания)
- Время-токовая характеристика
Количество полюсов
Я думаю, с этим параметром все понятно. В случае однофазной цепи устанавливаются автомат однополюсной или двухполюсной. Для трехфазных цепей применяют трех и четырехполюсные автоматы.
Единственное, что здесь можно отметить, что конструктивно двух и четырехполюсные автоматы могут быть выполнены с защитой всех полюсов, либо только фазных.
Рабочее напряжение
Следующий параметр — рабочее напряжение автомата. Этот параметр должен быть равным или больше номинального напряжения сети.
Класс токоограничения
Данный параметр указывает на время гашения дуги, или если говорить более развернуто, время от момента начала размыкания силовых контактов автоматического выключателя до момента полного гашения электрической дуги в дугогасительной камере.
Современные выключатели имеют третий класс, то есть дуга в них гасится за 3-5 миллисекунд.
Номинальный ток (In)
Этот параметр показывает значение допустимого тока автомата, при превышении которого он отключится и разомкнет цепь. Номинальный ток автомата выбирается в зависимости от сечения кабеля и мощности потребителей.
Например, нам надо подобрать автоматический выключатель для комнаты. Для начала определим общую суммарную мощность. Для этого необходимо суммировать мощность всех электроприборов, которые находятся в комнате. Предположим, общая мощность составляет 4000 Вт. Далее рассчитаем силу тока по формуле:
I = P/U
где Р — суммарная мощность всех электроприборов, Вт; U — напряжение сети.
В нашем случае, разделив 4000 на 220 получим 18,18 А. Зная величину тока, подбираем сечение провода. Для 18,18 А, выбираем сечение провода 2,5 кв.мм. Для данного сечения подбираем ближайшее значение номинального тока автомата и округляем в меньшую сторону. Значение номинального тока автомата будет составлять 16 А.
Отключающая способность
Данная характеристика показывает величину максимального тока, которую может выдержать автомат без последствий, то есть подвижные контакты автомата не приварятся к неподвижным в следствии возникновения и гашения дуги при размыкании.
Чем выше будет отключающая способность автомата, тем больше вероятность, что он прослужит дольше, но при этом и цена будет выше, причем иногда значительно.
Необходимость использования автоматического выключателя, с тем или иным максимальным током срабатывания, зависит от места подключения их в цепи по отношению к источнику электроэнергии, протяженности трассы, качества поставляемой электроэнергии. Вообще, при выборе данной характеристики автомата, руководствуются расчетными токами короткого замыкания.
У нас, в жилых помещениях используются автоматы с током срабатывания 4,5 или 6 кА, хотя, насколько мне известно, в Европе запрещено использование автоматических выключателей с отключающей способностью менее 6 кА.
Время-токовые характеристики отключения
Этот параметр показывает, за какой промежуток времени автомат отключится при прохождении через него тока, превышающего номинальный ток.
Существует несколько типов время-токовых характеристик, в зависимости от назначения.
На практике распространение получили только три типа – B, C, D.
- Тип B (кратковременное увеличение тока в 3-5 раз от номинального) применяются для защиты потребителей с преимущественно активной нагрузкой (цепи освещения, обогреватели, печи). Применяются в основном в квартирах и жилых помещениях.
- Тип C (кратковременное увеличение тока в 5-10 раз от номинального) наиболее широко применяемые. Предназначены для защиты цепей установок с небольшими пусковыми токами — розетки, холодильники, кондиционеры, газоразрядные лампы.
- Тип D (кратковременное увеличение тока в 10-50 раз от номинального) применяются в основном для защиты электродвигателей с частым запуском и большим пусковым током. Используются чаще всего на промышленных производствах.
Остальные типы характеристик можно не рассматривать, так как применяются они очень редко и в продаже их найти проблематично.
В завершении статьи хотел бы сказать, что автоматический выключатель устройство хоть и простое, но очень важное, поэтому выбор автоматического выключателя — дело ответственное, так как в случае возникновения аварийной ситуации правильно выбранный автоматический выключатель защищает не только имущество, электрооборудование, но и вас
Выбор автомата защиты по току нагрузки
При планировании электропроводки основное задание — правильно выбрать номинал автоматического выключателя. При прохождении тока через проводник он начинает греться. Чем больший ток проходит по проводнику одного и того же сечения, тем больше выделяется тепла. Задача автоматического выключателя — отключить питание до того момента, когда потребляемый ток станет выше, чем это допустимо. Потому номинал автомата защиты должен быть меньше, чем допустимы ток проводки.
Номинал или номинальный ток автомата наносится на лицевой панели
Номиналы автоматических выключателей стандартизованы: 6 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А и 63 А. На практике шести и десяти амперные варианты уже практически нигде не используются — техники в наших домах становится все больше и линии малого сечения не справляются с нагрузкой.
Выбор номинала
Выбирают автоматический выключатель не по нагрузке, не по мощности подключенных приборов или по току. Эти параметры учитываются при выборе сечения проводника. А выбор автомата защиты делают в зависимости от сечения проводников. Есть специальная таблица, в которой указаны допустимые токи нагрузки и рекомендованный номинал автомата защиты. Пользоваться таблицей просто: находите нужное сечение, в этой строке ищите номинал автомата защиты. Все.
| Сечение жил кабеля | Рекомендуемый номинал защитного автомата | Предельный ток срабатывания автомата | Допустимый длительный ток нагрузки | Максимальная мощность нагрузки | Область применения |
|---|---|---|---|---|---|
| 1,5 мм2 | 10 А | 16 А | 19 А | 4,1 кВт | Освещение и сигнализация |
| 2,5 мм2 | 16 А | 25 А | 27 А | 5,9 кВт | Розетки, электрический теплый пол |
| 4 мм2 | 25 А | 32 А | 38 А | 8,3 кВт | Водонагреватели, кондиционеры, стиральные и посудомоечные машины |
| 6 мм2 | 32 А | 50 А | 46 А | 10,1 кВт | Электроплиты, духовки |
| 10 мм2 | 50 А | 63 А | 70 А | 15,4 кВт | Вводы в дом, квартиру |
Как все работает
Глядя на таблицу возникает вопрос: почему номинал автомата настолько меньше предельно допустимой токовой нагрузки. Ответ в механике работы автоматического выключателя. Он отключается только тогда, когда ток в цепи на 13% превышает ток срабатывания.
Например, автомат на 10 А сработает тогда когда сила тока в цепи будет 16 А + 13% (2,08 А) = 18,08 А. То есть, остается небольшой зазор до величины допустимой нагрузки. Этот зазор необходим, чтобы обеспечить целостность изоляции.
Современная система электроснабжения дома или квартиры не обходится без автоматических выключателей
Что будет, если на провод сечением 1,5 мм2 поставить автомат на 16 А. Ведь его номинал ниже допустимого тока нагрузки? Давайте считать. Ток, при котором пакетник сработает — 25 А + 3,25 А (13%) = 28,25 А. Он выше чем допустимы длительный ток нагрузки. Да, отключаться он будет редко, но через некоторое время изоляция расплавится и проводку придется менять. Потому выбор автомата защиты лучше производить по этой таблице, а никак не по длительно допустимому току.
Выбор по нагрузке
Если линия электропитания проложена с запасом по мощности, а нагрузка на ней далека от предельной можно поставить автомат с более низким номиналом. В этом случае он будет защищать не столько линию от перегрева, сколько технику от токов КЗ.
Выбор автомата защиты по мощности нагрузки — неправильная идея
Выбор номинала автомата защиты в этом случае также можно сделать по той же таблице. Только за отправную точку берем мощность нагрузки. Но еще раз повторимся. Это в том случае, если параметры линии выдерживают намного большую нагрузку чем существует.
