Как сделать водяной тёплый пол под линолеум: правила проектирования и обзор технологии монтажа

Процедура укладки линолеума

Сегодняшний линолеум очень многобразен, однако не все его виды разрешается комбинировать с системами пола с подогревом:

• природный (мармолинолеум);
• виниловый (ПВХ);
• нитроцеллюлозный (коллокселиновый);
• глифталевый (алкидный);
• резиновый (резиновый линолеум).

Нитроцеллюлозный, глифталевый и резиновый линолеум либо плохо пропускает тепло, либо плохо реагируют на нагрев, благодаря этому с полом с подогревом их применять нельзя. Очень часто в данных случаях используют разновидности винилового линолеума, который можно подогревать до 30 градусов. Также, стоит подобное покрытие сравнительно недорого.

На пол с подогревом можно тоже ложить мармолеум — покрытие, выполненное только из натуральных материалов. Это чистое покрытие в экологическом плане, которое при нагревании не выделяет никаких опасных веществ. Однако на рынке мармолеум считается сравнительно новым материалом, а стоимость на него очень большая. Самая большая рекомендованная температура нагрева мармолеума — 27 градусов.

Перед укладыванием линолеум следует расстелить на плоской поверхности, к примеру, в комнате, где предполагается монтаж. Потом покрытие прогревают, включив систему пола с подогревом

Процедура укладки линолеума на пол с подогревом практически не выделяется от монтажного процесса на простое основание. Чтобы это сделать нужно:

• Расстелить линолеум в помещении для жилья и оставить приблизительно на день.
• Приготовить основу — удалить с его поверхности пыль и остальные потенциальные загрязнения.
• Перед укладыванием включить систему пола с подогревом и прогреть незакрепленный линолеум на протяжении нескольких дней, чтобы покрытие стало максимально ровным.
• Расстелить линолеум в помещении.
• Срезать покрытие наравне со стенками.
• Зафиксировать линолеум на основании при помощи специализированной мастики.

Если стенки в комнате достаточно ровные, то линолеум можно уложить встык с такой стеной, тогда будет необходимо срезать меньше материала. Просвет между поверхностью стены и краем покрытия обязан быть одинаковым и составлять примерно 3-5 мм.

Если в помещении есть внешний, т.е. выступающий угол, начинать обрезку следует собственно с него. Не рекомендуется фиксировать линолеум над полом с подогревом при помощи скотча, так как он хуже пропускает тепло, чем мастика.

Потом можно продолжать отделочные работы в помещении. На последнем шаге по периметру помещения ставят плинтус.

Разновидности линолеума

Данный материал может быть нескольких типов, рассмотрим особенности каждого.

1. Виниловый (ПВХ). Пожалуй, самый дешевый вариант, имеющий некоторые ограничения, которые касаются температуры нагрева. Так, зачастую не может нагреваться больше 28-ми градусов. Если вы планируете применять такой линолеум для теплого пола, то должны быть предельно осторожным, а также перманентно контролировать температуру нагрева.
2. Однослойный. Достаточно дешевый и тонкий, а оттого и непрочный материал. Его, как правило, применяют в грязных местах, где необходима частая замена. Укладка производится без стыков, а для заваривания нахлестов используют специальные приборы.

Глифталевый. Его главная особенность – это слой прочного глифталевого лака на поверхности. Что касается эксплуатационных качеств данного линолеума, то по ним он полностью отвечает всем современным нормам. Лучший вариант при оборудовании системы теплого пола. Хотя имеется один минус – это высокая стоимость.

Резиновый. Бюджетный вариант, который крайне редко применяется в жилых комнатах, так как имеет низкое качество. Тем не менее, может быть использована для теплого пола.

Утепленный. Мы говорим о толстом и дорогостоящем материале, у которого при этом достаточно низкая теплопроводность. Нежелательно его применение поверх теплого пола, так как он снижает эффективность работы системы отопления.

Подготовительные мероприятия перед монтажом конструкции пола

Чтобы теплый пол электрический эксплуатировался долго и без текущих ремонтов, рекомендуется учесть и выполнить все подготовительные работы своими руками:

Монтаж конструкции пола

Если в черновом основании пола есть какие-либо неровности или отклонения от уровня, то выполнение стяжки обязательно. На выровненное основание застилается жесткая подложка – ДСП, фанера, ГВЛ. Теплоотражающий подслой необходим для общей конструкции. Чтобы теплый пол впоследствии выполнял свои функции, теплоотражающий материал стелют рабочей поверхностью вниз

Скрепляют полотна специальным скотчем с отражающей поверхностью

Важно следить за тем, чтобы материал прикрыл основание ровно и правильно

Далее можно начинать процесс укладки непосредственно электрической подложки.

Порядок работ по монтажу инфракрасного теплого пола

Пленочный обогревающий пол отличается удобством. Его конструкция и характеристики позволяют монтировать инфракрасный теплый элемент под любой напольный материал. Последовательность оформления комплексного пленочного пола своими руками выглядит следующим образом:

Размещаем термообразующую пленку на жесткое основание. Сохраняйте расстояние около 30 см от ее краев до труб отопления или других нагревательных устройств.

Прежде, чем приступить к нарезке обогревающей пленки, внимательно ознакомьтесь с инструкцией на упаковке. Места срезов рекомендуется заизолировать специальной лентой. Если теплый пол будет установлен в помещении с завышенным показателем влажности, то потребуется дополнительное применение герметика с изоляционными свойствами.

Если приобретенная термопленка имеет биметаллическое строение, то ее можно настилать только медными шинами вверх

Нахлест панелей запрещен! Подключение электрического элемента, установка температурного датчика и соблюдение всех мер безопасности важно выполнять согласно технической документации, прилагающейся к инфракрасному пленочному полу. Если в инструкции указана необходимость заземления пленки, то теплый настил накрывают специальной сеткой из металла

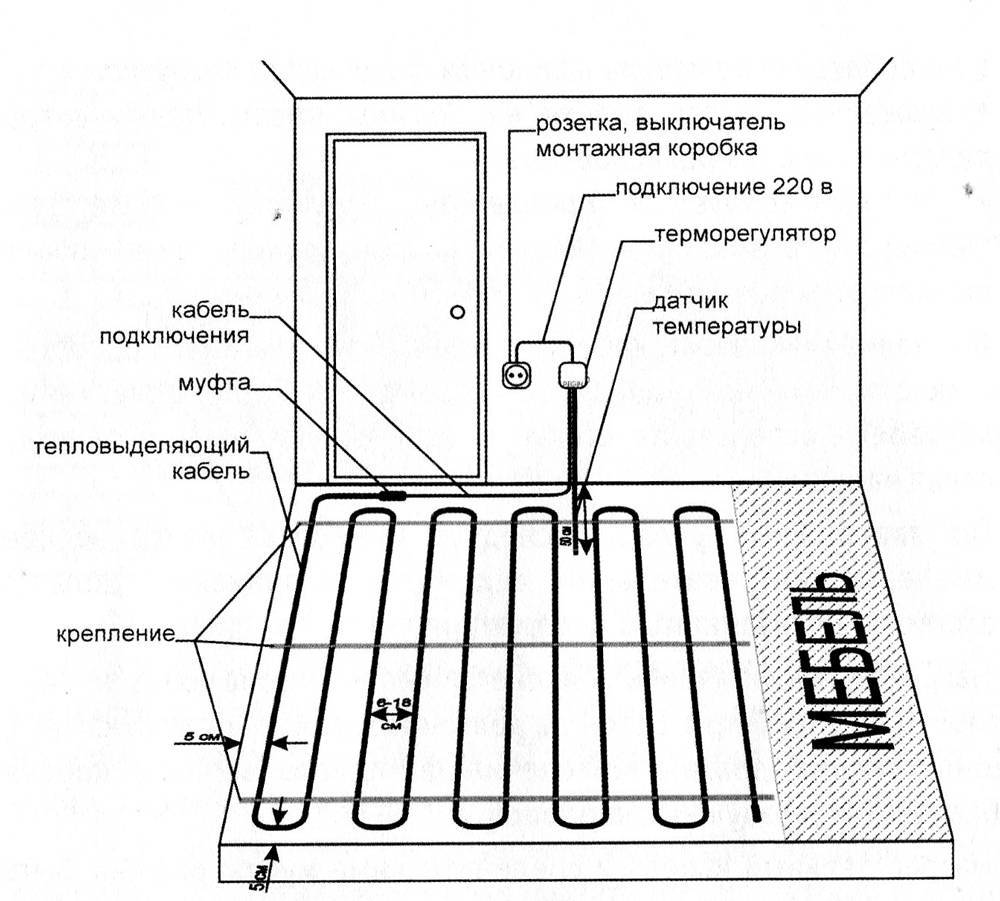

Порядок работ по монтажу греющего кабеля

После проведения подготовительных работ и высыхания выравнивающей стяжки можно приступать к монтажу утепляющего кабеля своими руками:

1. Проверьте кабель на отсутствие видимых повреждений. Специальным прибором измерьте его номинальное сопротивление. Для этого на технологической инструкции указывается его допустимое значение.
2. Закрепите монтажные направляющие и вложите в них обогревающий элемент так, как указано в схеме.

   Не допускайте перегибов или перекручивания изделия.

3. Установите датчики, подключите кабель к электросети.
4. Выполните дополнительную стяжку поверх кабельного настила.

   Ее толщина должна составлять приблизительно 3-5 см.

5. После того, как стяжка полностью высохнет, можно формировать декоративное покрытие пола. Не начинайте финишные работы раньше, чем через 5-7 дней.

Порядок работ по монтажу термоматов

1. Если на черновом полу нет острых выступов или значительных перепадов относительно уровня, то можно пропустить операцию выполнения выравнивающей стяжки.
2. Последующий монтаж проводится аналогично монтажу обогревающего кабеля. Вам нужно раскроить маты и разложить их на поверхности.

   Следите за тем, чтобы края изделия не заходили друг на друга.

3. Если вы не применяли выравнивающий слой, то термомат вкладывается непосредственно в клеевую композицию, на которую будет ложиться линолеум. Слоя клея должен составлять примерно 1 см.

Эта стадия также имеет свои особенности:

Разложить изделие

• Линолеум необходимо выдержать при нормальной температуре помещения не менее двух дней;
• Свободно разложите изделие, не прикрепляя его к полу;
• Включите отопительные приспособления (теплый пол) и выдержите декоративный слой в таком виде около пары суток:
• Тщательно прикрепите линолеум к полностью подготовленному основанию.

Преимущества и недостатки

Главным преимуществом гидравлической отопительной системы является равномерный горизонтальный прогрев помещения. Тепло в комнате распространяется вертикально, тем самым обеспечивая здоровый микроклимат, чего не могут дать радиаторные устройства. Теплые полы — это идеальный вариант для помещения с высокими потолками.

Также водяные теплые полы выигрывают и с эстетической точки зрения. Их совершенно не видно, и они не занимают свободное пространство. К тому же, при использовании они более экономичны.

Эффективность работы системы будет зависеть от качества теплоизоляции. Связано это с тем, что уровень теплопотерь напрямую влияет на снижение теплоотдачу. Но стоит учитывать, что у монтажа подобной системы в ванной комнате или туалете есть определенные недостатки. Нагревательный элемент обычно подсоединяют к полотенцесушителю, в результате чего полы могут перегреться.

Также водяные теплые полы “забирают” высоту помещения из-за толстой бетонной стяжки. Кроме того, бетонная заливка делает всю конструкцию более тяжелой, поэтому иногда возникает необходимость в укреплении покрытий.

Проектирование водяного теплого пола

Первый же вопрос, с которым нужно разобраться сразу же – в каком качестве будет использоваться водяной теплый пол. Обустройство теплого пола для самостоятельного использования имеет некоторые отличия от комбинированного отопления, в котором есть несколько источников обогрева помещений.

Ключевое отличие теплых полов, которые являются единственным источником тепла – отсутствие необходимости в использовании смесительного узла. Отопительный контур подключается непосредственно к котлу. Температура нагрева в таком случае доводится до 45 градусов, причем ее настройка осуществляется прямо на котле.

Для сочетания теплого пола и радиаторного отопления обязательна установка смесительного узла. Все дело в рабочей температуре радиаторов, которая должна достигать 70 градусов – а это слишком много для напольного подогрева. Именно для этих целей используется смеситель – он подгоняет температуру теплоносителя отдельно для каждого контура.

На каждом этаже многоэтажного частного дома должен быть свой коллекторный узел и смеситель, и все они должны подключаться к единому стояку. Коллекторные узлы лучше всего устанавливать в центральной точке этажа – в таком случае длина труб до каждой комнаты оказывается одинаковой, и настраивать систему за счет этого оказывается на порядок проще.

Оптимальным вариантом будет использование заводских коллекторных шкафов, которые прошли ряд проверок на пригодность. Для выбора шкафа нужно знать количество входов и выходов, мощность насоса и характеристики смесительного узла. Коллекторный шкаф устанавливается в стену, после чего к нему можно подводить все необходимые контуры. Конечно, такие шкафы обходятся недешево, но высокая надежность и безопасность стоят того.

Также на этапе проектирования нужно определить количество труб, требуемое для обустройства системы. Можно взять приближенное значение, согласно которому на 1 м2 площади помещения требуется 5 м труб. Лучшим и наиболее популярным вариантом являются трубы из сшитого полиэтилена, которые отличаются малым весом, простотой монтажа и длительным сроком службы. Металлические трубы тоже достаточно надежны, но с ними сложнее работать, да и стоят они дороже.

Следующий этап проектирования – выбор схемы укладки труб из следующего списка:

1. «Змейка». Такой метод раскладки оптимально подходит для небольших помещений. Шаг укладки – около 20-30 см. «Змейка» довольно проста, вот только в крупных помещениях использовать ее нецелесообразно – шаг укладки для эффективного обогрева придется сделать очень маленьким, и даже в этом случае тепло будет распределяться по комнате неравномерно.
2. «Спираль». Данный способ сложнее предыдущего, но эффективность такой раскладки гораздо выше. Весь пол при правильном монтаже будет прогреваться равномерно, а нагрузки на трубы снизятся. Обычно спиральная раскладка используется в помещениях площадью свыше 15 м2.

Этапы и технология монтажа

Рассмотрим, как правильно выполнять укладку пленочного теплого пола под линолеум. Все работы можно условно разделить на три основных этапа.

Подготовительные мероприятия

Для начала составляется план помещения, на котором предусматривается расстановка мебели. В таких местах пленку не стоит укладывать. После этого планируем укладку полосок пленки. От количества выполненных разрезов будет зависеть число соединений и оперативность монтажа. По этой причине укладку рекомендуется выполнять вдоль длинной стены помещения. На схеме дополнительно отмечаем, в каких местах будут находиться температурный датчик и терморегулятор.

В комплекте поставки отопительной системы имеются пленка инфракрасная и элементы соединения (два штуки), датчик и реле, скотч с битумной основой для изоляции. Кроме этого, необходимо приобрести дополнительно материал для теплоизоляции, кабель, гидроизоляционную пленку, контакторы.

Наиболее сложный инструмент, который нам понадобится для монтажа – приспособление для обжима контактов. Если есть достаточные навыки, эту операцию можно выполнить простыми пассатижами. Кроме этого, следует приготовить набор отверток и кусачки, нож монтажный, молоток, ножницы. Как видите, уложить пленочный материал ИК под линолеум можно с помощью обычных строительных инструментов.

Алгоритм установки системы

Как осуществляется монтаж пленочного теплого пола под линолеум? Для начала готовится основание. Оно должно быть чистым и ровным. Возможно, придется устроить тонкую стяжку.

На подготовленную поверхность укладывается слой теплоизоляционного материала. Рулонные полосы стыкуются и соединяются скотчем. Основное условие – ровность укладки.

Нарезка ИК-пленки на полосы нужных размеров – дело ответственное. Для этого на поверхности материала имеются специальные отметки в виде пунктиров, по которым рекомендуется выполнять раскрой. Минимальный размер одной полоски может быть не уже 20 см, а наиболее длинный – до 8 м.

Подготовленные пленочные полосы выкладываются по составленному плану поверх теплоизоляционного слоя. Необходимо следить, чтобы медные полоски были размещены вверх той стороной, которую в инструкции обозначил производитель. Пленка к основанию должна прилегать плотно, наличие воздушных подушек считается недопустимым.

Переходим к установке контактов. Соединительные зажимы устанавливают по медным полоскам, обжимают. При этом одна их часть должна остаться между пленочными слоями, зафиксировавшись на медной шине, а вторая – снаружи.

Все точки подключения скрываются изоляционным материалом, кроме этого изолируются все контакты полосок, не подведенные к проводке. Положение всей пленки фиксируется скотчем к поверхности пола, чтобы в процессе укладки линолеума не образовались сдвиги.

Остается установить терморегулятор. Как правило, для него выбирают легкодоступное место на стене, подключаю по инструкции. Термодатчик укладывается на пленку и подсоединяется терморегуляторной проводкой.

На этом укладку инфракрасного пленочного теплого пола под линолеум можно считать выполненной. До монтажа напольного покрытия остается сделать пробный пуск, чтобы удостовериться в работоспособности отопительной системы.

Укладка декоративного напольного покрытия

Перед укладкой линолеума основание необходимо подготовить. С этой целью сверху инфракрасного пленочного материала укладывается полиэтилен, который будет выполнять гидроизоляционные функции. Отдельные полосы укладываются с нахлестом в десять – двадцать сантиметров, фиксирую скотчем

Помните, что по пленке ходить следует осторожно, чтобы не повредить графитовые нагреватели

На пленочный теплый пол необходимо уложить полиэтелен

Следующий шаг – устройство ровной поверхности из ДВП. Данный материал создаст надежную защищенность теплому полу, станет отличной основой для укладки линолеума.

Так как такие покрытия поставляются рулонами, их предварительно расстилают на несколько дней в большом помещении. Но в нашем случае имеется преимущество – линолеум можно расселить по ДВП и включить систему теплого пола, чтобы материал нагрелся. От излучаемого тепла выравнивание произойдет значительно быстрее. При этом терморегулятор должен быть выставлен на режим прогрева до 28 градусов, так как именно эта температура для линолеума считается оптимальной.

Как только покрытие приобретет нужную ровность, его можно закрепить по основанию. Для выполнения такой операции используют двусторонний скотч либо клей. Второй вариант крепления применяют в том случае, если демонтаж отопительной системы и перенос ее в другое место не планируется.

Укладка плитки

Это стандартная технология, где первый этап – разметка пола. Начинать установку можно из разных точек комнаты:

• с дальнего от входной двери угла;
• от центра помещения;
• от стены.

Главное – точно следовать инструкции. А именно:

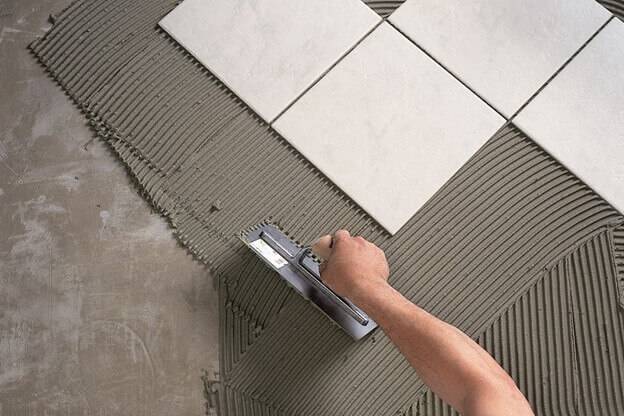

• наносить клеевой состав на стяжку зубчатым шпателем;
• оставлять между элементами облицовки зазоры, для чего используются пластмассовые крестики;
• каждую плитку проверяют строительным уровнем, то же самое и с несколькими элементами;
• если цельная плитка не помещается, обычно такое случается у стены, ее подрезают плиткорезом.

Через сутки швы между плитками заполняются замазкой с помощью пластикового или резинового шпателя. Излишки материала тут же удаляются губкой.

Облицовка керамической плиткой

Включать теплые полы в режим эксплуатации можно через 20-25 дней после завершения отделочных работ. Поднимать сразу до максимальной температуры не рекомендуется. Нагрев проводится постепенно.

Монтаж теплого пола

Весь процесс делится на этапы.

Этап №1: определение схемы

Работы начинаются с планировки схемы пола. Для этого размечается укладка труб по всему периметру помещения. Рекомендуемое расстояние между каждой трубой — 30 см. А что касается отступа от несущих и внутренних стен, то он делается в 10 см. Благодаря такой системе вы сможете по всему периметру комнаты выполнить монтаж плинтуса, расположив там провод от телефона, электрические кабели и похожие коммуникации. На фото видно, какие это могут быть схемы.

Есть еще некоторые плавила, которые следует учитывать при планировании:

• недопустимо размещение большого количества труб в одном месте. Прогрев будет неравномерный, расходы больше, а система может быстро выйти из строя;
• монтаж труб выполняется по принципу спирали (улитки) или змейки;
• для рационального использования обогрева, не стоит монтировать трубы там, где установлены шкафы, кровати, другая мебель или бытовая техника. Но, это не является правилом.

Некоторые сведения о том, какие существуют схемы монтажа теплого пола их преимущества и недостатки, есть в этом видео:

Этап №2: подготовка основания

Немаловажно подготовить основание для дальнейших работ. Так как укладка пола выполняется с бетонной стяжкой, которая имеет некоторую высоту, то старое напольное покрытие удаляется

Сама поверхность нуждается в выравнивании и очистке. Все дефекты и трещины заделываются. После работы проверьте все уровнем. При каком-либо уклоне, требуется выравнивание.

Если уж работ по устранению дефектов и выравниванию очень много, рациональней залить стяжку бетона заново. После выравнивания или заливки требуется снова очистить поверхность. Дело в том, что  дальше по технологии нужно будет уложить теплоизоляционный материал. А грязь и остатки могут стать причиной повреждения.

Этап №3: монтаж утеплителя и демпферной ленты

Первым делом по всему периметру комнаты укладывается демпферная лента. Она нужна для компенсации теплового расширения и будущего сжатия всех материалов при работе отопительной системы. Укладка ленты обязательна. А за счет того, что сейчас изготавливаются ленты с клеевым слоем, их монтаж выполнить довольно просто. При отсутствии такового, фиксация происходит путем саморезов.

Вот здесь и будет проверена ровность прилегающих к полу стен и самого пола. Если уложить утеплитель, он не должен гулять под ногами и смещаться. При таком явлении теплоизоляция убирается, а работы по выравниванию выполняются повторно. Что касается самого теплоизоляционного материала, то для этих целей чаще всего используется экструдированный пенополистирол. Иногда прибегают к пенопласту.

После укладки, утеплитель накрывается пароизоляционной пленкой. Но ее нужно не просто расстелить, но заправить края за эти плиты. Так поверхность будет натянутой и гладкой. Благодаря этому в процессе монтажа она не сместится.

Обязательно придерживайтесь последовательности:

• укладка ленты;
• монтаж плит;
• пароизоляционный слой.

Этап №4: установка труб

Теперь можно заниматься трубами, которые устанавливают согласно заранее сделанному плану. Если маты не используются, то на пленку кладут армирующую сетку, которая служит разметкой. К ней и крепятся трубы. Хотя есть и другой вариант: использование особой пленки с нанесенной разметкой. На фото вы можете увидеть варианты фиксации труб.

Если говорить о самих трубах, то используются металлопластиковые изделия или сшитый полиэтилен. Оптимальный диаметр — 16 мм. Трубы теплого пола подводятся к коллектору и внедряются в систему. Их этого видео вы узнаете, как монтировать трубы:

Этап №5: создание стяжки

Прежде чем заняться заливкой, система водяного теплого пола проверяется на протечки. Нужно в систему подать воду под давлением. При отсутствии протечек и огрехов, работу можно продолжать. Сливать воду в трубах необязательно.

На трубы устанавливается армирующая сетка. Для усиления стяжка армирование выполняется два раза: под трубы и на них. Иногда делают только один слой. В случае когда система проложена непосредственно на пленку, сетка необходима. Стяжка делается аккуратно, ведь она служит не только защитой труб от повреждений, но и служит проводником тепла для линолеума (будет его нагревать). Поэтому пользуйтесь специальной сухой строительной смесью, у которой повышена теплопроводность.

Процесс монтажа теплого водяного пола под линолеум вы увидите из видео:

Особенности монтажа на разных основаниях

На бетонном основании

Первоначально следует демонтировать старое покрытие и провести тщательную очистку основания от грязи, пыли, мусора и т.д. Далее производится заделка трещин, устранение различных дефектов и неровностей по высоте. Если последние имеют значительный разбег, то рационально сделать предварительную стяжку.

Водяной теплый пол на бетонном основании

Далее внахлест настилается гидроизоляция, в качестве которой может выступать полиэтилен толщиной не менее 250 мкм. Отдельные части полиэтиленового полотна следует крепить при помощи строительного скотча. Также необходимо сделать напуск на прилегающие стены в 10 см.

Крепеж демпферной ленты по периметру стен. Это необходимо для того, чтобы при последующей эксплуатации системы избежать температурных деформаций самой стяжки.

Теплоизоляция. Если система теплых полов обустраивается на первом этаже здания, то толщина слоя должна быть как минимум 50 мм. на последующих этажах вполне хватит двухсантиметрового теплоизоляционного покрытия. Для этой цели отлично подходит пеноплекс.

Монтаж армирующей сетки и труб. Габариты каждой ячейки сетки не должны быть более, чем 150*150 мм. Смонтировать трубы необходимо с соблюдением шага от 7 см до 30 см в зависимости от разработанной схему укладки. Соединять трубы с сеткой надо при помощи пластмассовых хомутов. Их не рекомендуется затягивать слишком сильно, так как трубы при нагревании будут неизменно расширяться.

Затем можно подключить обустроенную систему к подающему и возвратному сектору коллектора. Стадия опрессовки. Проверяет всю конструкцию на полноценность функционирования, а также удалось ли прочно соединить все необходимые части. Выдержка всей системы на этом этапе должна продолжаться в течение суток с сохранением уровня давления в 3-4 бар.

Заливка бетонной стяжки системы, которая также должна находиться под давлением. Для создания этого слоя можно использовать как уже готовые смеси из строительных магазинов, так и приготовить самостоятельно. Завершающий этап – укладка финишной облицовки.

Система на основе пенополистирола

Имеет небольшой вес, поэтому востребована в домах с ненадежными перекрытиями либо в квартирах с низкими потолками. Принцип устройства системы очень простой: в плитах из полистирола сделаны специальные пазы-канавки, в которых встроены металлические пластины. К ним и следует крепить контур. Отсутствие стяжки, как функционального слоя, позволяет укладывать финишное покрытие непосредственно на полистирол.

На деревянное основание

Существует два способа: на лаги либо на щитовую основу. Система теплого водяного пола такого вида может быть модульной или реечной. В первом варианте монтаж осуществляется на плиты ДСП, толщиной в 20 мм, в которых делаются пазы для труб, а теплоизоляция выполняется непосредственно в перекрытии. При реечном способе используются деревянные полосы, толщина которых составляет около 2 см. Они укладываются с шагом в 300 мм. В качестве утеплителя отлично подойдет обычная минеральная вата.

В заключение предлагаем посмотреть видео о монтаже водяного теплого пола своими руками:

Технология монтажа на деревянную основу

Прежде всего, нужно подготовить имеющееся деревянное покрытие. Все зазоры и щели устраняют. Новый, еще не окрашенный и не пропитанный олифой, пол покрывают антисептиком. Далее, на подготовленном основании расстилают утеплитель фольгированный из вспененного полиэтилена.

Полосы укладывают встык фольгированным слоем наружу. При помощи степлера покрытие крепят к доскам. Все швы герметизируют при помощи фольгированного скотча. Перпендикулярно дощатому основанию закрепляют лаги, предварительно выставив их по уровню.

Настилают доски на лаги. У стены, вдоль которой запланирована установка кранов, вырезают паз для расположения трубы, подающей теплоноситель и обратки. Используя саморезы, крепят доски к лагам.

Монтируют патрубки с кранами — прямой и обратный, затем устанавливают между ними байпас, оснащенный вентилем. Такое решение даст возможность, в случае необходимости, отключать отдельный контур, оставляя работоспособной систему, а также выполнять балансировку контуров. Прежде чем укладывать трубы все углубления освобождают от пыли и опилок при помощи пылесоса и заготавливают полосы шириной 25 см из фольги.

Полоски фольги раскладывают сверху выемок для размещения труб по направлению от одной до другой стены. На фольгу укладывают трубы и утапливают их в пазы. Фольга будет нагреваться, и отражать тепло, направляя его в сторону помещения. Трубу соединяют с фитингом подающего патрубка.

Складывают выступающие за пределы паза концы фольги, загибая их так, чтобы они легли на предыдущую доску, затем закрепляют при помощи степлера. Трубу фиксируют к полу по всему контуру с использованием пластинок — металлических или пластиковых, располагая их на расстоянии от 60 до 70 см друг от друга

Особое внимание следует уделить тем местам, где труба делает поворот

Укладку труб можно выполнить и на пенополистирольные плиты, но только если есть готовая схема монтажа. После укладки труб проверяют работоспособность системы, а затем завершают работы

Узел входа и выхода будет находиться над полом, поэтому он должен иметь эстетический вид. Углублять его в стену нельзя, но можно соорудить красивый короб с дверцей, дающей возможность свободно пользоваться регулировочными кранами. После выполнения этих операций контур теплого пола проверяют на герметичность, для чего в него запускают воду, и создают избыточное давление, превышающее рабочее в полтора раза.

Если утечки не наблюдаются, переходят к следующему этапу монтажа: всю поверхность покрывают теплоизоляцией, перекрывая материалом стены на высоту от 10 до 15 см. Это предохранит теплоноситель от быстрой потери температуры. Дальше укладывают фанеру. Концы листов не должны попадать на трубы, т.к. при фиксации материала саморезами их можно повредить.

Закончив монтаж фанерных листов, всю поверхность циклюют. Швы заделывают герметиком или эпоксидкой, смешанной с опилками. Далее, срезают концы фольги, выступающие за пределы фанеры, и зачищают заделку, если она выступает над уровнем пола. Расстилают линолеум, подрезают так, чтобы края полотна прикрывали стены сантиметра на 3,5.

Когда линолеум отлежится и расправится на протяжении суток, а иногда и больше, срезают излишки, приложив металлическую линейку. Между линолеумом и стеной оставляют зазор от 0,8 до 1 см. После обрезки желательно оставить покрытие в таком положении еще на 24 ч. а затем закрепить его при помощи клея, скотча или другим способом.

Монтаж пленочного теплого пола под ламинат

Также следует разобраться, как сделать инфракрасный теплый пол под ламинат самостоятельно. Все работы правильно будет разделить на этапы:

Подготовка чернового основания

Важно помнить о трех главных требованиях – сухость, ровность, чистота. Для неровного деревянного основания подойдет фанера, для бетонного – нивелирующие составы.
Укладка изоляции

Тут есть нюанс, чтобы утеплитель покрывал всю площадь, даже в тех случаях, когда ИК пленка укладывается точечно.

Подложка должна покрывать весь пол

• Укладка ИК пленки. Рулоны пленки раскатываются так, чтобы они расположились вдоль длинных стен. Это позволит обойтись минимальным количеством соединений контактов. Если нужно подрезать рулон, то это делается только в специально отведенных местах.
• Установка термодатчика. В подложке делают вырез под провод питания и сам датчик. Фиксируется он при помощи битумной ленты.
• Установка клемм. В местах, где система будет подключаться к цепи, устанавливаются зажимы-клеммы. Верхнюю часть вставляют в контактный разрез пленки, а нижнюю заводят под нее.
• Подключение кабеля. Их концы вставляются в контактную клемму, все изолируется битумной лентой.
• Подключение термостата. Под терморегулятор и идущие к нему провода проделывают канал и отверстие в стене.

Схема подключения

Испытание системы

После соединения всех деталей включается обогрев, важно проверить, чтобы все участки ИК пленки прогревались равномерно.
Монтаж покрытия. Устройство инфракрасного обогрева не требует серьезной изоляции, хватит тонкой пенополиэтиленовой пленки в качестве подложки

После этого остается только положить ламинат.

Особенности укладки рулонного покрытия

После того, как были уложены теплые полы, пора подумать о монтаже напольного покрытия (как выполнить укладку водяного контура своими руками, описано в соответствующей ).

Чтобы постелить рулонный материал потребуется поэтапное соблюдение следующих рекомендаций:

Подготовить основание – необходимо выровнять пол под покрытие нивелирующей смесью. Если перепады или щербинки не такие и большие, неровности устраняют шпаклевкой. После высыхания, поверхность грунтуют два раза. При использовании полистирольной системы, маты закрывают фанерой или гипсоволоконной плитой. Стыки шпаклюются.

Покрытие заносят в комнату и оставляются на 5-6 часов, чтобы материал нагрелся до температуры воздуха в помещении. Категорически запрещается стелить линолеум, на полы с водяным подогревом, непосредственно перед укладкой занесенный с улицы.

После нагревания до температуры помещения, материал раскатывают по всей площади и подрезают. Уложенное напольное покрытие должно отступать от стены приблизительно на 0,3-0,5 см. Стыки впоследствии закроются плинтусами. Ковролин или линолеум, уложенный на водяной теплый пол, спустя приблизительно сутки «уляжется», пропадут волны.

При укладке на бетонный пол лучше всего приклеить напольное покрытие к поверхности

При выборе клеевого состава следует обращать внимание на его предназначение. Существуют специальные клеи, мастики, с высокой эластичностью, позволяющие материалу «гулять» по мере нагрева и остывания поверхности. Если полы покрыты линолеумом, без клеевой основы, попросту прижаты плинтусами к основанию, со временем обязательно появятся волны

Особенностью ковролина является то, что сквозь поры материала легко проходит мелкая пыль, которую притягивает цементная стяжка. Поэтому его лучше класть на фанеру или ГВЛ плиту

Если полы покрыты линолеумом, без клеевой основы, попросту прижаты плинтусами к основанию, со временем обязательно появятся волны. Особенностью ковролина является то, что сквозь поры материала легко проходит мелкая пыль, которую притягивает цементная стяжка. Поэтому его лучше класть на фанеру или ГВЛ плиту.

Чтобы постелить линолеум или ковролин и приклеить его к поверхности, потребуется использовать специальную мастику на каучуковой основе. Так удастся избежать появления волн в процессе эксплуатации. После высыхания мастики создается прочная и одновременно эластичная сцепка с основанием.

Какой линолеум лучше для водяного пола

Выбор линолеума под водяной теплый пол может быть сложным, так как существует большое разнообразие продукции, отличающейся как предназначением, так и эксплуатационными характеристиками.

Следует обратить внимание на следующие критерии:

Класс – оптимальным будет выбор коммерческого или полукоммерческого материала. Данные классы имеют высокий уровень износоустойчивости, легко выдерживают высокую температуру и сохраняют цвет и рисунок в процессе эксплуатации.

Тип материала – следует постелить многослойный поливинилхлоридный линолеум. Считается, что покрытие поливинилхлоридного типа полностью безопасно для укладки сверху теплых полов. Альтернативой может стать виниловый материал. Покрывать теплые водяные полы виниловым линолеумом можно, только если в доме нет аллергиков.

Стоимость – линолеум под теплые полы не может стоить дешево. Бюджетные варианты обычно быстро желтеют, теряют рисунок и форму, токсичны.

{banner_downtext}Подбирая отделочный материал, стоит обратиться за помощью к консультанту и приобрести тот, что отличается высоким качеством и износоустойчивостью.

Какой ковролин подойдет на водяной пол

Выбирая ковролин на водяной теплый пол, следует придерживаться подобных указаний, как и при приобретении подходящего линолеума:

Основание – не рекомендуется материал с теплоизоляционной или звукоизоляционной подложкой. Слой задерживает тепло, приводит к перегреву и увеличенным энергозатратам.

Предназначение – для квартиры следует выбрать ковролин для водяного тёплого пола полукоммерческого типа. В офисе стелют коммерческое напольное покрытие с высокой износоустойчивостью и мелким ворсом. Использование натуральных ковров в этом случае непрактично.

Одно из самых часто нарушаемых правил укладки ковролина на водяные теплые полы — это монтаж покрытия без его приклеивания к поверхности. Для фиксации можно использовать мастику или двухсторонний скотч.

При определенных условиях, рулонные материалы можно использовать в качестве финишного покрытия для теплых водяных полов. При этом потребуется соблюдать правила, связанные с монтажом и безопасной последующей эксплуатацией.
