Виды газовых горелок для печей отопления: варианты устройства и способы установки в печь

Классификация по способу подачи воздуха

Подача, объем и качество смешения воздуха с газом является основой эффективной работы устройства, а от этого будет зависеть, может ли оно выйти на свои нормативные показатели по тепловой мощности и КПД.

По способу подачи воздуха устройства группируются:

• бездутьевые — воздушные массы поступает к устью горелки за счет разрежения в топочной камере;
• инжекционные, в них воздушные потоки втягиваются к устью горелки для котлов отопления, струей газа;
• дутьевые, топочный воздух поступает в топку с использованием центробежного вентилятора.

Низкотемпературная

В котлах с открытыми топками монтируют устройства атмосферного типа. Принцип их функционирования довольно прост. Газ под давлением в магистрали поступает к запальнику через эжекторное устройство, тем самым затягивая воздух из топочной.

Розжиг производится малым объемом низкотемпературного пламени от фитиля запальника. Такой вариант используется для маломощных бытовых отопителей. Они обладают низким стоимостным показателем, простой эксплуатацией и работают с малым уровнем шумности.

Инжекционная горелка для котла

Это конструкции газовых горелок имеют повышенные показатели тепловой мощности. Эффективность их работы связана с тем, что еще до поступления газа в камеру, он обогащается кислородом из воздуха.

Получение рабочей смеси осуществляется в несколько стадий. По данному принципу работает жидкотопливная кровельная горелка.

Сгорает подобная смесь в виде малогабаритных факелов, поэтому они еще именуются микрофакельными. В топке, все время функционирует запальник либо пилотная форсунка. В сравнении с дутьевыми вариантами, такая модель, потребляет газа до 20% больше.

Дутьевая

В закрытых топках воздух подается дутьевыми вентиляторами. Такие горелочные варианты не являются универсальными, а рассчитываются под конкретный котел, например, как газовая горелка ГГС.

Для собственника индивидуального отопления — это огромное преимущество, потому что такое устройство идет с базовой комплектацией котла и его не нужно специально устанавливать и настраивать.

Горелочный блок оборудован такими узлами:

• фильтр очистки газа;
• регулятор по давлению газа;
• регулятор по расходу газа;
• газовый редуктор;
• первичные датчики;
• электрореле для автоматического отключения/включения горелочного устройства по результатам настройки котла;
• электрореле вентилятора, останавливает подачу газа при отключении двигателя дутьевого устройства.

Такая система энергозависима, поэтому специалисты рекомендуют при ее работе устанавливать резервное электропитание в виде бесперебойника.

Преимущества и недостатки

Использование горелочного оборудования имеет уже то достоинство, что больше не придется тратить массу времени на розжиг самой печи. Процесс горения будет инициироваться максимально быстро и не потребует никаких особых усилий. Нужно лишь открутить вентиль и запустить систему в работу. Но стоит также отметить, что газовое топливо существенно дешевле, чем обогрев дровами, углем, электричеством или дизельным горючим.

Стоит отметить также, что устройства вполне безопасны в пожарном отношении. Конструкторы не стояли на месте, а непрерывно решали проблемы огневой защиты доступными им средствами. Кроме того, природный газ горит при более низкой температуре, чем уголь или другие виды топлива. Потому и раскаляться дымоход будет меньше. Однако всего за 60-90 минут помещение будут прогрето полностью.

Газовая форсунка для печи

Современные печи и даже камины давным-давно отодвигают дрова на задний план, так как сегодня они работают при помощи газа, используя при этом специальное оборудование — газовую форсунку. Перед тем, как начать эксплуатацию изделия, изготовленного в домашних условиях своими руками, нужно пройти следующие процедуры:

• Горелка должна пройти проверку качества в местном офисе Ростехнадзора согласно регламенту, установленному в Федеральном законе о безопасности зданий и сооружений от 30.12.2009.
• После этой проверки необходимо получить сертификат Ростехнадзора о пригодности горелки к эксплуатации.

https://www.youtube.com/watch?v=ytcopyright

Для того, чтобы приступить к изготовлению форсунки, нужны следующие материалы:

• Вентиль, который послужит для регуляции подачи топлива устройством. Для подачи газа в горелку нужно пользоваться вентилем, установленным на источник газа.
• Стальная труба. Желательно, чтобы она имела толщину до 2 мм и длину до 100 мм.
• Стальной колпачок для изготовления дозатора топлива. Можно использовать также жиклёр с паяльной лампы.
• Стальная ручка. Она может быть сделана из обычного штуцера.
• Резина для обкладки ручки.
• Проволока. Она будет использована при сварке.

А также понадобятся следующие инструменты:

• Сварочный аппарат.
• Болгарка для резки деталей.

Для кустарного изготовления предпочтительна атмосферная форсунка из-за простоты её конструкции. Порядок действий таков:

1. Сначала накручивается колпачок на вентиль. Например, если используется стандартный вентиль ВК-74, то колпачок имеет коническую резьбу.
2. Затем, путём обрезки болгаркой имеющейся стальной трубы до необходимых размеров, изготавливается сопло будущей форсунки — её основа.
3. Далее, сопло приваривается к колпачку с использованием проволоки. При этом колпачок и сопло не должны соприкасаться.
4. Устанавливается пьезоэлемент, который нужен для активации устройства.

Внимание! Для установки системы подачи горючего в печку из системы центрального отопления необходимо специальное оборудование и опыт работы с газовыми системами

Установка для печи

При установке готового агрегата в печь учитывают, из каких материалов она изготовлена:

• Если речь идёт о кирпичной печке, то очевидным минусом будет дороговизна и сложность подобной конструкции, которую собирает только специалист. Форсунка же в этом случае монтируется внутрь печи.

• В свою очередь, монтаж агрегата в металлическую печь гораздо проще и может быть выполнен без привлечения специалистов. В этом случае форсунка монтируется непосредственно в печку таким образом, чтобы пламя попадало в достаточном количестве в котёл для образования смеси топлива.

Газовая форсунка — сердце печки — должна быть качественной и грамотно установленной. При неполадках в работе этого агрегата могут возникнуть проблемы, связанные с топливом, что может привести к необратимым последствиям.

Настройка оборудования

Напольные газовые котлы с атмосферной горелкой можно настроить самостоятельно. Наддувные же системы регулируются автоматическим блоком управления, не требуют дополнительной настройки.

Схема действий при настройке одноступенчатого оборудования:

1. Установить устройство на котле.
2. Подсоединить к газопроводному патрубку.
3. Проверить на абсолютную герметичность.
4. Снять корпус горелочного оборудования.
5. С помощью манометра сделать замеры давления газа на входе.
6. Подсоединить к электричеству. Проследить, чтобы перемычки, фазы были подключены верно.
7. В дымоходной трубе разместить газоанализатор.
8. Запустить устройство.
9. С помощью манометра снять показания давления на выходе из горелочного блока. Показания давления должны соответствовать параметрам, обозначенным в техпаспорте.
10. Приток воздуха отрегулировать воздушной заслонкой.
11. Показания газоанализатора также должны соответствовать всем нормам установки газового оборудования.

Настройка газового оборудования должна проводиться специалистами. Самые простые котлы открытого типа возможно настроить самостоятельно при наличии определенных навыков, знаний устройства горелочного блока. От качества работы горелки зависит эффективность котла, уровень его КПД, расход топлива. Поверхностно определить, что оборудование работает неисправно можно по изменившемуся пламени горелки.

Отопительная система, где главным элементом является газовая печь — распространенный вид обогрева частных домовладений и коттеджей. В пользу природного газа как источника тепла говорит многое: высокий КПД, экологичность, возможность сделать процесс отопления полностью автоматизированным. Само топливо тоже является самым недорогим в настоящее время, если, конечно, не брать в расчёт энергию ветра и солнечное излучение. Но эти способы пока не нашли своего широкого спроса из-за недоступной цены оборудования.

Качество газового отопления зависит от того, как эффективно работает газовая горелка для печи.

Варианты изготовления самостоятельно

Нередко самодельный нагревательный агрегат на газу изготавливают на основе старого пустого баллона, который предварительно наполняют водой для удаления остатков горючего. Чтобы собрать металлический генератор тепла своими руками, используют готовые чертежи.

Материалы и инструменты:

• пустой газовый баллон. Можно купить новый баллон или подыскать б/у вариант в пункте приема металлолома,
• б/у диски от грузового, легкового авто, они выбираются в зависимости от предполагаемой мощности газотопливного нагревательного оборудования,
• металлические трубы. Для подводки газа и воздуха используется модель с сечением 2 см, для сооружения дымохода подойдет труба диаметром 4 см,
• атмосферная горелка,
• болгарка,
• дрель с соответствующими насадками,
• сварочный аппарат.

Последовательность работ:

1. При помощи болгарки вырезают отверстие в верхней части баллона под габариты колесного диска.
2. Диск вставляют в отверстие, приваривают при помощи сварочного агрегата.
3. Конструкцию для подачи воздуха изготавливают из трубы d2 см путем высверливания на поверхности 9-11 отверстий диаметром 5 мм.
4. В нижней части баллона высверливают отверстие d50 мм, вставляют трубу так, чтобы с одной стороны она выступала на 15-20 см. Швы заделывают при помощи сварки.
5. Аналогичным образом приваривается газовая труба, свободный конец оснащается переходником для подключения.
6. В верхней части конструкции оборудуется дымоход.

В конце изготавливают дверку топки из стальной пластины, с боку самодельной конструкции вырезают под нее отверстие и устанавливают на петли.

Нарисованная от руки схема самодельной газовой горелки для банной печи

Что представляет собой газовая горелка

Газовая горелка – это один из важнейших узлов любого котла. Она отвечает за создание устойчивого пламени. Именно здесь происходит сжигание подающегося топлива. Полученное тепло поднимается вверх, к теплообменнику, где практически полностью переходит в теплоноситель. Продукты сгорания вместе с остатками тепла тем или иным образом удаляются в атмосферу.

Устройство газовой горелки для котла предельно простое – оно включает в себя несколько основных узлов:

Низкое выделение окислов азота и угарных газов при горении делает котел почти безупречным в экологическом отношении.

• Форсунку – отсюда выбрасывается газ;
• Систему розжига – обеспечивает поджигание газа;
• Систему автоматики – контролирует температуру;
• Датчик наличия пламени – контролирует наличие огня.

Упрощенно говоря, все выглядит именно так. А чем отличаются друг от друга те или иные виды газовых горелок в различных моделях котлов, вы узнаете чуть позже.

Современная газовая горелка для котла отопления – это устройство, к которому предъявляются определенные требования. В первую очередь важна бесшумность работы. Сразу вспоминаются некоторые модели советских проточных водонагревателей, где пламя шумело с силой урагана

Современные образцы горят сравнительно тихо (также уделяется внимание тихому розжигу, без хлопков и взрывов). Дополнительное влияние на уровень шума оказывает конструкция камер сгорания. Большой срок службы – если вспомнить старые газовые агрегаты, то они служили довольно долго (в те времена все делалось на века)

Большой срок службы – если вспомнить старые газовые агрегаты, то они служили довольно долго (в те времена все делалось на века)

Сегодня таких технологий уже нет, поэтому горелки в котлах часто ломаются. Выход один – покупать агрегаты от проверенных брендов, где используются нормальные по качеству комплектующие. Что касается всякого китайского барахла от непонятных производителей, то здесь все очевидно – брать не стоит

Большой срок службы – если вспомнить старые газовые агрегаты, то они служили довольно долго (в те времена все делалось на века). Сегодня таких технологий уже нет, поэтому горелки в котлах часто ломаются. Выход один – покупать агрегаты от проверенных брендов, где используются нормальные по качеству комплектующие. Что касается всякого китайского барахла от непонятных производителей, то здесь все очевидно – брать не стоит.

То же самое касается дешевых котлов российского производства – в них нередко устанавливаются недолговечные горелки.

Полное сгорание газа – еще одно важное требование. Горелка для газового котла должна сжигать топливо полностью, с минимальным выделением угарного газа и прочих сопутствующих компонентов. Впрочем, тут все зависит не только от нее – на качество сгорания оказывают влияние и остальные узлы

Впрочем, тут все зависит не только от нее – на качество сгорания оказывают влияние и остальные узлы

Нельзя забывать и о надлежащем отводе газа, для чего нужно иметь в своем распоряжении чистый дымоход с хорошей тягой. Что касается принципа работы газовой горелки, то он прост:

Впрочем, тут все зависит не только от нее – на качество сгорания оказывают влияние и остальные узлы. Нельзя забывать и о надлежащем отводе газа, для чего нужно иметь в своем распоряжении чистый дымоход с хорошей тягой. Что касается принципа работы газовой горелки, то он прост:

В горелке сжигаемый газ соединяется с воздухом. При высокой температуре происходит химическая реакция с образованием углекислого газа и воды.

• Котел фиксирует несоответствие температуры в отопительном контуре с заданными пользователями параметрами;
• Открывается газовый клапан, в горелку начинает поступать газ;
• В это же время срабатывает система розжига;
• Газ поджигается, образуется пламя.

В это же самое время начинает работает контроль наличия пламени – если огонь вдруг потухнет, автоматика перекроет подачу голубого топлива. Как только температура в системе отопления достигнет заданного предела, подача газа будет перекрыта.

Реализация контроля наличия пламени реализуется в газовых горелках по-разному. Где-то стоит простой термоэлемент, а продвинутые котлы с автоматикой на базе электроники наделяются системами ионизационного контроля.

Виды газовых горелок для печей в бане

В бане можно ставить газовые горелки двух типов: атмосферные и наддувные. Атмосферные — стоят дешевле, работают автономно без электричества. Представляют собой одну или несколько полых трубок в которые под давлением подается газ. Воздух, необходимый для продуктивного сгорания газа, забирается прямо из помещения, в котором установлена печь. Он смешивается с газом, затем газовоздушная смесь поджигается при помощи электро- или пьезо- зажигалок.

Строение атмосферной газовой горелки

Именно в механизме работы и кроется основной ее недостаток атмосферных моделей — необходима хорошая тяга, а также эффективная система вентиляции, обеспечивающая приток воздуха. Зависимость этого типа оборудования от состояния атмосферы в помещении, откуда топится баня, доставляет много хлопот. При каждом более-менее активном движении воздуха, изменяются пропорции газовоздушной смеси, что ведет к изменению количества тепла, которое выделяется. И вообще, такие горелки сжигают газ далеко не полностью, и значительная его часть улетает в трубу. Минимум автоматики, конечно отслеживает наличие воздуха и пламени, обеспечивает минимальную безопасность, но следить за работой оборудования надо.

Что еще важно, что атмосферную горелку не получится просто поставить в дровяную банную печь, если это не было предусмотрено при конструировании. Если это сделать в печах с внутренней каменкой, то пламя упрется в емкость для камней

А сгорать газ должен в воздухе, без контакта с металлом. Если ставить атмосферную горелку в печь без каменки, газ горит нормально, но греется только верхняя часть топливного отсека — пламя направлено вверх и нижняя часть остается почти без нагрева, что уменьшает скорость разогрева парилки.

Одна из газовых печей для бани — «Таймыр Inox БСЭ ЗК антрацит» фирмы «Термофор»

Еще один момент: специалисты советуют ставить в банные печи только специально для них разработанные газовые горелки. Они длиннее обычных, так как рассчитаны на выносную топку (при использовании газа топить надо только из смежного с парилкой помещения). Одна беда: они в разы дороже обычных, используемых для отопительных котлов. Цена — практически такая же, как на наддувные горелки, а экономичность почти в два раза ниже. Потому чаще или ставят устройства для отопительных печей, или — с принудительной подачей воздуха.

Второй тип газовых горелок для банных печей — вентиляторные или наддувные, дутьевые (это все разные названия одной конструкции). В них газ смешивается с воздухом при помощи вентилятора. Скорость его вращения регулируется при установке. В последствии параметры атмосферы в бане мало влияют на интенсивность сгорания газа. Конструктивно она выглядит как блок с прилагающимися датчиками и контроллером.

Схема работы горелки с вентилятором

Этот тип оборудования в среднем в два раза экономичнее, чем установки атмосферного типа. Их недостаток — энергозависимость (работают только при наличии электропитания) и высокая цена — раза в 2-3 выше, чем у атмосферных. С ценой ничего поделать нельзя, а вот снизить зависимость от наличия электропитания можно, если создать резервный источник (аккумулятор или дизель-генератор).

Плюс дутьевых газовых горелок в том, что их можно ставить в дровяные печи. Только надо подбирать модель так, чтобы пламя не упиралось в заднюю стенку топки (использовать коротко-пламенные моедли). Дровяные банные печи, рассчитаны на температуру горения дров — это порядка 800°C. При горении газа температура в верхней части факела может достигать 1600°C

Потому так важно не допускать касания пламени частей печи (в случае с атмосферной установкой ситуация такая же).  Но даже в этом случае металл, скорее всего, перегорит быстрее — температуры выше

Положительный момент горелок с вентиляторами- возможность настройки на любую мощность и перевод на сжиженный газ (и обратно).

Наддувная газовая горелка от Термофора

Преимущества использования газовых горелок

Отметим наиболее важные достоинства данного отопительного оборудования:

• Вам не придется тратить время и силы на розжиг печи. Достаточно открыть вентиль и просто поджечь горелку. Уже через час-полтора парилка прогреется до нужной температуры.
• Вы сможете неплохо сэкономить. Газовое отопление на 20-30% дешевле, чем дровяное. А если сравнивать такие печи с электрическими, то выгода получится еще более впечатляющей – порядка 100-120%.
• Вы обеспечите максимальную пожаробезопасность вашей бани. Газы, образующиеся в процессе сгорания данного вида топлива, не нагреваются до той критической температуры, которая может вызвать возгорание. Поэтому вам не придется дополнительно изолировать печную трубу в местах соприкосновения с кровлей.

Предлагаем ознакомиться с разновидностями и особенностями таких устройств.

Какую газовую горелку выбрать для отопления

Заводские газовые печи для дома или дачи по своей конструкции во многом похожи. Почти все они имеют камеру сгорания (или теплообменник), корпус/кожух, систему дымоудаления, отводящие плоскости/проёмы/отверстия для горячего воздуха, автоматику. Но есть ключевой элемент, который в том или ином виде применяется во всех приборах.

Назначение устройства

Горелка – это сердце любого агрегата для газового отопления, от которого зависит КПД, мощность генератора тепла, экономичность, безопасность, общая функциональность. Именно в ней происходит смешивание газообразного топлива с кислородом, и в ней же находится автоматика и основные управляющие механизмы, которые обеспечивают устойчивое горение в различных режимах. Одни и те же модели горелок, в принципе, могут применяться и в котлах, и в печах.

Одноступенчатая атмосферная горелка проста в эксплуатации, она хорошо сочетается с отопительным щитком, не нуждается в подключении к электрической сети

Устанавливается газовая горелка в печь с лицевой стороны, примерно на том месте, где обычно в дровяных печках располагается дверца топки. Важным техническим показателем горелок является номинальная мощность (указывается в кВт), которая в первую очередь зависит от способности конкретной модели горелки сжигать заданное количество газа за определённое время.

Виды газовых горелок для печей

По типу управления тепловой мощностью горелки бывают:

• одноступенчатые (автоматика включает или выключает подачу топлива);
• двухступенчатые (отопительное устройство может перейти в режим экономного прогрева, например, со 100% на 40%);
• плавающая регулировка (мощность изменяется плавно – в пределах 10-100%).

По типу подачи воздуха газовые горелки для печей разделяются на:

• атмосферные (воздух засасывается «самотёком» под действием тяги, нет привязки к электричеству, КПД не более 90%);
• наддувные (вентилятор подаёт воздух при закрытой камере, есть зависимость от электроснабжения, КПД – выше 95%).

Обратите внимание! В каменных теплоёмких устройствах (особенно при большой мощности), или если изготавливается газовая плавильная печь своими руками – горелка может перегреваться, поэтому необходимо применять модели устойчивого к высоким температурам типа «НТ». По типу розжига горелки делятся на изделия, оснащённые:. По типу розжига горелки делятся на изделия, оснащённые:

По типу розжига горелки делятся на изделия, оснащённые:

По типу розжига горелки делятся на изделия, оснащённые:

• электронным розжигом (нет постоянно горящего запальника, зависим от электричества);
• пьезорозжигом (нет привязки к электросети).

По такому принципу действует атмосферная горелка

Также, чтобы тело отопительного устройства (например для бани) равномерно прогревалось, нужны горелки, которые лучше распределяют пламя. Как выход из положения используются различные рассекатели факела или распределяющие трубки (как в обычной кухонной духовке).

Отопление газом будет эффективным и безопасным, только если при разработке и монтаже системы будут соблюдаться все технические требования. Это тот редкий случай, когда никак не обойтись без специалистов в своей области.

Газовые горелки могут быть атмосферными и наддувными. Первые более простые по конструкции, вторые – имеют большую степень функциональности.

Что необходимо знать при выборе газоустановки

В пользу природного газа как источника тепла говорит многое: высокий КПД, экологичность, возможность сделать процесс отопления полностью автоматизированным. Само топливо тоже является самым недорогим в настоящее время, если, конечно, не брать в расчёт энергию ветра и солнечное излучение. Но эти способы пока не нашли своего широкого спроса из-за недоступной цены оборудования.

Особенности устройства газогорелочного с САБК-ТБ В связи с габаритной топкой печей, рассчитанных на сжигание дров, угля, в конструкции г..

Иногда многие задают вопрос: «Можно ли сделать дома горелку для газа своими руками?». Улучшение отопительного оборудования повышает коэффициент его работоспособности.

Газовый баллон идеально подходит для изготовления из него печи, то есть его форма, толщина. Особенно часто такую конструкцию применяют в бане.

При покупке такого оборудования следует обратить внимание на один серьезный нюанс. Газовая печка — удобное в эксплуатации в домашних (камине) и промышленных условиях и довольно-таки практичное изобретение, но не следует забывать о том, что печное топливо взрывоопасное, поэтому не стоит прибегать к самым низкокачественным и дешевым изделиям

Другие продукты горения форсуночного газа также могут появляться в зависимости от типа топлива и условий горения: оксиды азота (NOx) или серы (SOx), которые несут ответственность за кислотные дожди

Окись углерода (СО), опасное ядовитое вещество, способно вызвать смерть в случае вдыхания

Другие продукты горения форсуночного газа также могут появляться в зависимости от типа топлива и условий горения: оксиды азота (NOx) или серы (SOx), которые несут ответственность за кислотные дожди. Окись углерода (СО), опасное ядовитое вещество, способно вызвать смерть в случае вдыхания.

Как правило, напольное и настенное газовое оборудование для дома уже укомплектовано горелкой. Это намного лучше, чем самостоятельно подбирать этот элемент, ведь производитель учитывает тип нагревательного оборудования, устанавливает прибор с соблюдением правил и проводит калибровку с учетом определенных параметров. Такое оборудование сразу готово к эксплуатации

Важно! Если горелка не будет правильно работать, то все нагревательное оборудование не будет справляться с поставленными задачами и может быть небезопасным

К недостаткам атмосферных горелок можно отнести лишь соблюдение к требованиям по циркуляции воздуха, а именно, присутствие в нем достаточного количества кислорода. Новые модели уже оборудованы специальными датчиками, которые прекращают подачу газового компонента, если уровень кислорода слишком низкий.

Последовательно показываем и рассказываем как работает газовая горелка с автоматикой в русской бане. Полный обзор. В предыдущих сериях..

К газовым печкам редко подключают водяные контуры. Нагревается помещение напрямую — разогретым воздухом от печки.

У них более тонкие стены, которые остывают достаточно быстро. Однако есть и существенный плюс — так же быстро они и прогревают комнату., отдавая тепло наружу. Чтобы в помещении поддерживать постоянную комфортную температуру, печь должна быть в режиме «включено». Это типичный дачный вариант.

К баллону также нужно приварить ножки из подготовленного уголка. Теперь в готовую конструкцию, сделанную своими руками можно залить отработку, через дверцу для поддува.

Варианты типа – «поставь котел и не парься» не подходят – реально посчитано — дешевле мой вариант, да и места под котел – только вместо печи (последнюю придется убирать, а это дополнительные расходы и время.

Очень простая идея , баня на газе. Горелка очень легко регулируется, от малого фитиля,до пламени больше метра.Очень большая теплоотдача.П..

Платежи проводятся посредством сервиса Газпромбанк (Открытое акционерное общество). Безопасность платежей обеспечивается современными протоколами и технологиями, разработанными международными платежными системами Visa International и MasterCard Worldwide (3D-Secure: Verified by VISA, MasterCard SecureCode).

В Буздякском районе мы многим уже второй год выдаём предписания на смену газового оборудования с истекшим сроком эксплуатации. И если жители не выполняют это предписание, то мы имеем право отключать газовое оборудование.

Устройство горелки и ее разновидности

Все отопительные котлы отличаются между собой по типу топлива, которое в них применяется. Самым доступным, конечно же, является газ. Этот вид топлива наиболее распространенный и от него меньше всего отходов горения. При этом уровень КПД достаточно высокий.

А стандартная газовая горелка – это основной элемент в отопительной системе, который осуществляет подачу и розжиг топлива в газовом котле. Именно об устройстве и принципе работы горелки мы подробно поговорим далее.

Как устроена и работает газовая горелка?

Газовая горелка предназначена для того, чтобы подавать горючую смесь вместе с воздухом, далее эти компоненты смешиваются в камере сгорания. Дальнейший процесс заключается в том, чтобы поддерживать равномерное горение топлива.

Принцип работы предположительно разделим на такие этапы:

Так, сначала все необходимые составляющие горючей смеси проходят подготовительный процесс. Они набирают определенную скорость, температуру и нужное направление движения частиц. Далее топливо совмещается с воздухом и попадает в камеру сгорания топлива. После этого происходит его возгорание.

Основные конструкционные элементы газовой горелки рассмотрены на схеме, приведенной ниже.

Что касается возможных поломок горелки и безопасности использования газового оборудования при этом, то производители котлов не забыли учесть этот момент. Так, во всех современных котлах есть дополнительные конструктивные элементы, которые обеспечивают более безопасную работу и автоматическую остановку при поломке горелки или прочих аварийных ситуациях.

Когда некоторые элементы оборудования выходят из строя, то в случае их поломки прибор самостоятельно отключается.

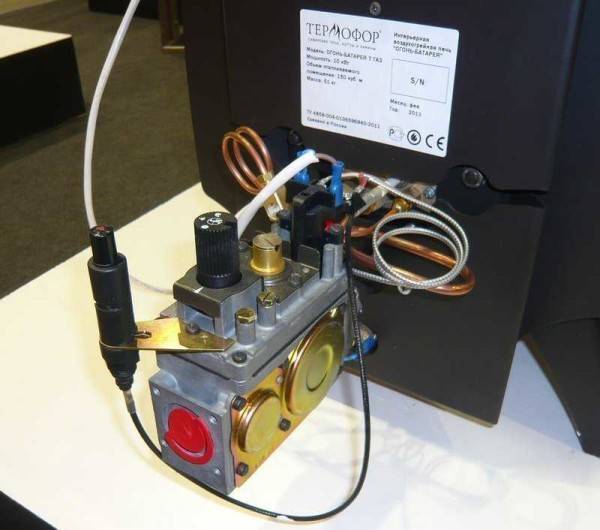

Есть модели, в которых розжиг происходит путём подачи искры от электрического пьезоэлемента. Но и в таких котлах также есть составляющие элементы, которые способны обеспечить безопасность использования оборудования в случае поломки газовой горелки или при прочих неисправностях.

Чтобы при розжиге горелки не возникали проблемы, важно своевременно проводить ТО. Обязательную проверку и обслуживание газового котла необходимо выполнять перед отопительным сезоном, но не реже чем один раз в год

Основные виды горелок для газового котла

Для максимальной эффективности работы отопительной системы в частном доме в газовый котел устанавливают горелку. Подобное оборудование облегчает регулирование процессов горения в системе. Вследствие этого топливо равномерно сгорает.

Горелки по принципу работы делят на:

• инжекционные;
• турбированные;
• комбинированные.

Инжекторный (инжекционный) тип газовых горелок – составная часть газового котла. Она работает таким образом, что воздух проникает в рабочую зону путем инжекции. Чтобы равномерно поддерживать процесс горения, окислитель поступает в резервуар под определенным давлением и смешивается с газообразным топливом.

Этот тип прибора предназначен исключительно для работы с природным газом. Для другого типа газа, например, сжиженного, необходимо устанавливать дополнительные элементы.

Второй тип горелок (турбированный) работает по другому принципу. Здесь воздух поступает в рабочую зону и смешивается с горючим топливом при помощи вентилятора. Благодаря системе управления можно регулировать скорость вращения лопастей, тем самым регулировать подачу окислителя. Такое устройство позволяет качественно повысить КПД котла.

Несмотря на шум, который доносится от вентилятора, такие приборы довольно эффективны, а нежелательные звуки можно устранить путем установки дополнительных шумоподавляющих приспособлений. Они более производительные. Но, как известно, турбины часто выходят из строя при несоблюдении правил эксплуатации.

Но, есть и горелки комбинированного типа. Они также предназначены для котлов и работают не только на газу, но и на других видах топлива. Для таких систем отопления не нужны дополнительные конструктивные элементы, так как они установлены изначально. Эти виды оборудования стоят намного дороже.

Также горелки разделяют на промышленные и бытовые. Разницы между их принципом работы практически нет.

Но, несмотря на различия в устройстве газовых горелок, все они предназначены для качественного сжигания топлива.

С инжектором или без: как это работает?

Существует два вида газовых горелок. Рассмотрим подробно каждый из них.

Горелки без инжектора

Устройство инжекторной и безинжекторной горелки.

Эти газовые горелки работают на высоком давлении, имеют относительно простую конструкцию и чрезвычайно эффективны в использовании.

Вот в каком алгоритме происходит их функционирование:

• Поступление необходимого кислорода из воздуха происходит через специальные резиновые щели и вентиль, после чего поступает в смеситель.
• Функция смесителя – деление общего потока на мелкие струи, которые поступают в сопло. Таким же образом поток поступает в специальный вентиль.
• Смешивание газа с кислородом происходит с помощью циркуляции, чтобы быть на выходе максимально однородной.
• Мундштук на наконечнике обычно выполнен из долговечного металла – к примеру, меди. Смесь, нагретая до очень высокой температуры, выходит именно через него. Температура на выходе будет даже выше, чем температура плавления металлов.

Технические требования к данным устройствам простые и конкретные: газовый поток должен быть равномерным и иметь конкретную скорость, которую можно контролировать и которая будет очень точной.

Дополнительное требование относится к смеси: она должна полностью сгорать. Скорость газового потока должна быть достаточной для того, чтобы пламя не перебрасывалось на верхнюю часть прибора, что весьма и весьма опасно из-за высокого риска взрыва.

С другой стороны, скорость горячего газового потока не должна быть слишком высокой вследствие риска отрыва пламени от мундштука с его последующим затуханием.

Как высчитать оптимальную скорость выхода газового потока?

Нужно учитывать несколько факторов:

• состав горючей смеси;
• диаметр внутренней стенки сопла;
• техническое устройство мундштука.

Средняя скорость находится в пределах 70 – 150 м/сек.

Горелки с инжектором

В качестве горючих газов используются метан, кислород или ацетилен, которые закачиваются в смеситель с помощью инжектора. Это и есть технологическая особенность инжекторного семейства сварочных горелок.

Вот как работает конструкция с инжектором:

• Горючий газ закачивается в смесительную камеру инжектором.
• Кислород поступает из баллона туда же.
• После поступления в смеситель газ смешивается с кислородом воздуха.
• Полученная смесь поступает по трубе в мундштук.
• Давление газа из мундштука должно быть, как минимум 3,5 атмосферы.

У инжекторных моделей есть существенный технологический недостаток, о котором нужно постоянно помнить: смесь горючего газа с кислородом непостоянная, она все время меняет свой состав. Вследствие этого пламя такой газовой горелки по определению не может быть ровным и стабильным.

Используются такие газовые горелки очень широко, несмотря на низкое давление и довольно сложную конструкцию. В них встроена система охлаждения, так как из-за низкого давления сопло с мундштуком нагреваются очень сильно. Поэтому важнейшим моментом является контроль перегрева камеры, чтобы она не взорвалась.
