Ветрогенератор своими руками из стиральной машины: как собрать ветряк самому

Разновидности генераторов

Прежде чем решить, как сделать ветрогенератор своими руками, рассмотрим особенности конструкции:

По расположению генератора устройство может быть горизонтальным или вертикальным

Классическая конструкция — ось вращения расположена параллельно земле, плоскость лопастей — перпендикулярно. Такая схема предусматривает свободное вращение вокруг вертикальной оси, для позиционирования «по ветру».Чтобы плоскость вращения всегда занимала эффективное положения перпендикулярно направлению ветра, требуется хвостовое оперение, которое работает по принципу флюгера. Принцип действия простой: ветер меняет направление, воздействует на хвостовую плоскость, ось вращения генератора всегда расположена вдоль движения потока воздуха. Единственная сложность — подключение силовых кабелей. Если корпус генератора совершит несколько оборотов вокруг вертикальной оси, провода намотаются на мачту, и оборвутся. Поэтому требуется установка ограничителя. Он не позволяет совершить полный оборот, но приводит к зависанию) корпуса в мертвых зонах.Промышленные образцы имеют электронный регулятор слежения за направлением, и поворачивает корпус с помощью встроенного электромотора.Решить проблему можно с помощью цилиндрического пропеллера, который принимает воздушный поток как поперек, так и вдоль оси вращения. Правда, эффективность зависит от угла атаки. Чем больше ветер отклоняется от угла 90°, тем ниже КПД.Но такую конструкцию трудно сделать своими руками, из-за сложностей в аэродинамике движителя.

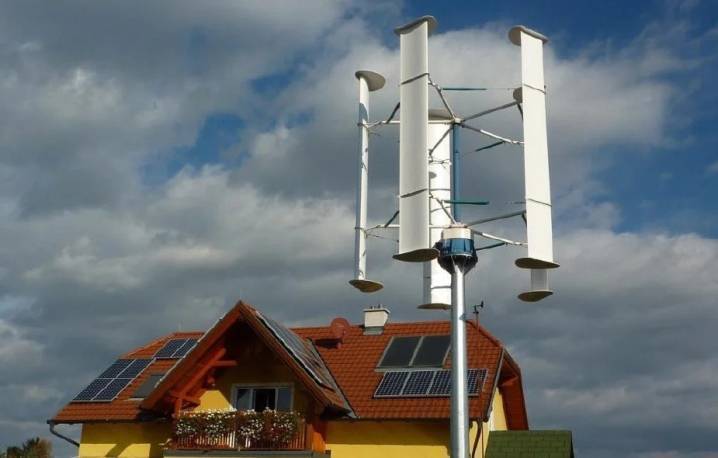

Оптимальный вариант — вертикальные генераторы (то есть, ось вращения вала располагается перпендикулярно земле). При таком расположении аэродинамического движителя, вы вообще не зависите от направления ветра. Вращение одинаково эффективно, и зависит только от силы потока воздуха.Форма лопастей может быть самой разной, есть простор для инженерной мысли. Существует множество интересных аэродинамических проектов, разработанных научными учреждениями. Причем чертежи большинства их них представлены в свободном доступе. Причем конструкции, опубликованные в литературе технической направленности времен СССР, порой оказываются наиболее рациональными.Роторные винты имеют неоспоримое преимущество: вертикальный генератор закреплен статично, что упрощает электрическое подключение. Нет необходимости устанавливать ограничители вращения, как в горизонтальных схемах.

По номиналу генерируемого напряжения

Ветрогенераторы, изготовленные своими руками на 220 вольт, не требуют дополнительных преобразователей величины напряжения, и являются конструкциями прямого применения. Однако их работа зависит от силы ветра. Как минимум, необходим стабилизатор на выходе, выполняющий функцию регулятора при разных оборотах вала. При отсутствии ветра, система просто не работает.Преимущества неоспоримы: как правило, используется мощный электродвигатель, на который можно устанавливать винт, непосредственно закрепив его к валу ротора. Переделки минимальны по трудозатратам, такие моторы уже имеют удобный постамент, остается лишь изготовить опорную площадку.Электродвигатели можно найти с минимальными финансовыми затратами: от любой списанной электроустановки. Например, промышленного вентилятора. Подходят и моторы от бытовой техники: стиральные машины, пылесосы.
12 вольт (реже 24 вольта). Наиболее популярная конструкция — ветрогенератор своими руками из автомобильного генератора. Причем он демонтируется из автомобиля-донора в комплекте с преобразователем напряжения. Переделка схемы не требуется: на выходе мы получаем либо 14 вольт (в автомобиле таким напряжением заряжается аккумулятор), либо требуемые для питания вашей энергосистемы 12 вольт. Наличие шкива позволяет сконструировать ременную передачу с требуемым соотношением оборотов. Ответную часть также можно снять с автомобиля донора.При желании, лопасти крепятся непосредственно на вал.Такие ветрогенераторы можно использовать как для непосредственного подключения к потребителю, так и в автомобильном режиме, воспроизведя систему зарядки в комплекте с аккумулятором. Если для организации энергоснабжения требуется 12 вольт, питание берется напрямую с клемм аккумулятора. Для получения 220 вольт, используется преобразователь. Подходящий вариант — источник бесперебойного питания.Система работает следующим образом: если отбираемая мощность ниже, чем может обеспечить генератор — аккумуляторные батареи заряжаются. Если порог превышен — мощность генерируется от АКБ.

Виды ветроустановок

Принцип работы устройств различается в зависимости от видов установок, которые бывают:

Роторные с вертикальным расположением оси привода и генератора. Плюсом схемы является чувствительность и способность работать при малой скорости ветра.
Крыльчатые, которые имеют горизонтальную схему и приводящиеся во вращение колесом с несколькими лопастями (пропеллером). Пропеллер оснащается одной, двумя или несколькими лопастями, которые имеют жесткую или парусную схему. Парусные изделия недорого стоят, но не отличаются долговечностью. На крупных установках возможен поворот лопастей, при помощи которого увеличивается КПД установки.
Барабанные, с вертикальным расположением осей рабочих узлов.

На схематическом чертеже представлен образец ветряного крыльчатого генератора, построенный на базе велосипедного генератора (на схеме G1).

Ветряной генератор

Ветряк из стиральной машины: это реально?

Многие задаются вопросом – стоит ли пытаться изготовить такую сложную конструкцию? Прежде, чем принять решение, желательно ознакомиться с простыми цифрами. Стоимость ветряного генератора на известной площадке в интернете составит более 12 000 рублей при мощности 400 Вт.

Себестоимость самостоятельно собранной из подручных материалов конструкции составит менее 4 000 рублей. Финансовая выгода такого решения очевидна, не подлежит сомнению

Однако важно учитывать трудозатраты, необходимость использования инструмента. В зависимости от типа конструкции может потребоваться болгарка, дрель, электрический рубанок. Перед началом работы следует убедиться в наличии всего необходимого

В крайнем случае – можно взять инструмент на время, у знакомых. Чтобы сделать самостоятельно ветрогенератор из старой стиральной машины требуются некоторые навыки работы, понимание принципов функционирования электрических компонентов на базовом уровне

Перед началом работы следует убедиться в наличии всего необходимого. В крайнем случае – можно взять инструмент на время, у знакомых. Чтобы сделать самостоятельно ветрогенератор из старой стиральной машины требуются некоторые навыки работы, понимание принципов функционирования электрических компонентов на базовом уровне.

Двигателя обычной стиралки будет вполне достаточно, чтобы обеспечить электричеством дачу, небольшой садовый участок (освещение, насос, телевизор). В зависимости от модели генерируемая мощность может составить 2.5 кВт и более. На производительности сказывается место установки. Перед началом работы, сборки нужно выбрать подходящее место для монтажа. Это должно быть открытое для ветровых потоков место. Хорошее решение – возвышение, холм.

Строительство своими руками

Ветровой генератор является дорогим удовольствием. При желании установить его на своей территории стоит учитывать следующие моменты:

наличие подходящей местности;
преобладание частых и сильных ветров;
отсутствие иных альтернативных источников энергии.

В противном случае ветряная станция не даст ожидаемого результата. Так как спрос на альтернативную энергию возрастает с каждым годом, а покупка ветряка – это ощутимый удар по семейному бюджету, можно попробовать сделать агрегат своими руками с последующей установкой. Изготовление ветряка может быть основано на неодимовых магнитах, редукторе, лопастях и их отсутствии.

Преимуществ у созданного собственноручно ветряка довольно много. Поэтому при большом желании и наличии элементарных способностей конструктора, практически любой мастер может построить станцию для генерации электроэнергии на своем участке. Самым простым вариантом устройства считается ветряк с вертикальной осью. Последней не требуется опора и высокая мачта, а процедура монтажа характеризуется простотой и быстротой.

Для создания ветрогенератора потребуется подготовить все нужные элементы и зафиксировать на выбранное место модуль. В составе самодельного вертикального генератора энергии обязательным считается присутствие таких элементов:

ротора;
лопастей;
осевой мачты;
статора;
аккумулятора;
инвертора;
контроллера.

Лопасти можно сделать из легкого упругого пластика, так как иные материалы могут повреждаться и деформироваться под влиянием высоких нагрузок. Первым делом из труб ПВХ необходимо вырезать 4 равные детали. После этого из жести нужно выкроить пару полукруглых фрагментов и зафиксировать их по краям труб. В данном случае радиус лопастной части должен составлять 69 см. При этом высота лопасти будет достигать 70 см.

Чтобы собрать роторную систему, необходимо взять 6 неодимовых магнитов, 2 ферритовых диска с диаметром 23 см, клей для скрепления. На первом диске следует разместить магниты, учитывая угол 60 градусов и диаметр расположения 16,5 см. Согласно этой же схеме собирают второй диск, а магниты заливают клеем. Для статора нужно подготовить 9 катушек, на каждую из которых намотать 60 витков медной проводки с диаметром в 1 мм. Пайку необходимо проводить в следующей последовательности:

начало первой катушки с окончанием четвертой;
начало четвертой катушки с окончанием седьмой.

Вторая фаза собирается аналогичным образом. Далее из фанерного листа производят форму, дно которой застилают стекловолокном. Поверх монтируются фазы из спаянных катушек. Заливку конструкции проводят клеем и оставляют на несколько дней для склеивания всех деталей. После этого можно приступать к соединению отдельных элементов ветрогенератора в единое целое.

Чтобы собрать конструкцию в верхнем роторе, следует проделать 4 отверстия под шпильки. Магнитами вверх на кронштейн устанавливается нижний ротор. После этого нужно разместить статор с отверстиями, необходимыми для монтажа кронштейна. В пластину из алюминия следует упереть шпильки, после этого накрыть вторым ротором магнитами вниз.

При помощи гаечного ключа необходимо вращать шпильки так, чтобы ротор равномерно и без рывков опускался вниз. Когда нужное место будет занято, шпильки стоит выкрутить и убрать пластины из алюминия. По окончании работы конструкцию нужно зафиксировать при помощи гаек и не жестко их затянуть.

В качестве мачты подойдет прочная труба из металла, имеющая длину от 4 до 5 метров. К ней прикручивают заранее собранный генератор. После этого фиксируют каркас с лопастями к генератору, а мачтовую конструкцию устанавливают на площадку, что подготовлена заранее. Положение системы фиксируется с помощью растяжки.

В следующем видео представлен обзор самодельного ветряка.

Устройство и особенности использования ветряка

Ветрогенераторы редко используют в качестве главных источников электроэнергии, а вот как дополнительные или альтернативные они идеальны.

Это хорошее решение для дач, частных домов, расположенных в местностях, где часто бывают проблемы с электричеством.

Сборка ветряка из старых бытовых приборов и металлолома – это реальные действия для защиты планеты. Мусор – настолько же актуальная экологическая проблема, как и загрязнение окружающей среды продуктами сгорания углеводородов

Самодельный ветрогенератор из шуруповерта, автомобильного генератора или двигателя стиральной машины обойдется буквально в копейки, зато поможет сэкономить приличные суммы на счетах за энергоресурсы.

Это неплохой вариант для рачительных хозяев, которые не хотят переплачивать и готовы приложить некоторые усилия для сокращения расходов.

Нередко для изготовления ветряков своими руками используют автомобильные генераторы. Они не так привлекательно выглядят, как конструкции промышленного производства, зато вполне функциональны и покрывают часть потребностей в электроэнергии

Стандартный ветрогенератор состоит из нескольких механических устройств, функция которых заключается в преобразовании ветровой кинетической энергии в механическую, а после – в электрическую. Рекомендуем посмотреть статью об устройстве ветрогенератора и его принципе работы.

В большинстве своем современные модели оснащены тремя лопастями для увеличения КПД и начинают работать, когда скорость ветра достигает хотя бы 2-3 м/с.

Скорость ветра – принципиально важный показатель, от которого напрямую зависит мощность установки.

В технической документации к ветрогенераторам промышленного производства всегда указываются номинальные параметры скорости ветра, при которых установка работает с максимальным КПД. Чаще всего этот показатель составляет 9-10 м/с.

Главные достоинства ветра как источника энергии – возобновляемость и неичерпаемость. Люди издавна изобретают различные приспособления, позволяющие рационально использовать силу стихии, и ветрогенератор – одна из удачных попыток обуздать ветер

Есть также и параметры предельно допустимой скорости ветра – 25 м/с. При таких показателях КПД ветряка уже существенно снижается, т.к. лопасти установки меняют положение. Если речь идет о самодельной конструкции, трудно определить ее технические характеристики.

Имеет смысл ориентироваться на усредненные показатели и рассчитать количество энергии, необходимое для основных нужд.

Если же вам нужно смастерить самодельный ветряк на 220В, рекомендуем вам ознакомиться с подробной инструкцией по сборке.

Что понадобится

В качестве исходной базы для постройки устройств могут использоваться различные узлы от бытовой техники и автомобилей. Некоторые необходимые в процессе работы инструменты и материалы могут различаться в зависимости от основы устройства.

Для создания из стиральной машины

Для выполнения работы по созданию ветрогенератора из стиральной машины будут необходимы:

электродвигатель от стиральной машины с мощностью 1,4-1,6 кВт;
32 неодимовых магнита с диаметром 10-12 мм;
наждачная бумага;
эпоксидная смола или холодная сварка;
шуруповерт;
выпрямитель тока;
тестер.

Для создания из асинхронного двигателя

Для изготовления устройства из асинхронного двигателя для частного дома могут понадобиться:

стальная водопроводная труба с наружным диаметром 70-80 мм для постройки мачты;
материал для лопастей рабочего колеса (алюминиевая трубка, тонкие деревянные доски, стеклоткань) или готовые лопасти фабричного изготовления;
материалы для изготовления фундамента (доски, обрезки трубы или профиля, цементный раствор);
стальной трос;
тонкий листовой металл или влагоустойчивая фанера для хвостовика;
асинхронный двигатель (наиболее популярны модели АИР80 или АИР71);
дополнительные неодимовые магниты.

Для создания из пластиковых бутылок

Для изготовления небольшого ветрогенератора на основе пластиковых бутылок не потребуются дорогостоящие материалы.

Материалы и инструменты для сборки ветрогенера из пластиковых бутылок:

стальная или хромированная трубка с диаметром 25 мм и толщиной стенок до 1,0 мм с общей длиной 3000 мм;
цилиндрические пластиковые бутылки с объемом 1,5 литра — 16 штук (при использовании бутылок большего объема, возможно, придется пересчитывать размеры вала);
крышки от бутылок в количестве 16 единиц;
шариковые подшипники №205 (подойдут также других серий с диаметром отверстия под вал 25 мм);
пара хомутов с размером 6/4″(применяются в качестве корпусов подшипников);
два хомута 3/4″, которые будут служить точками крепления ветрогенератора;
дополнительный хомут для установки генератора (в приведенном ниже примере используется изделие с размером 3,5″);
девять винтов размера М4*35 с гайками М4;
32 шайбы М5 для установки крышек;
трубка резиновая с внутренним диаметром 25 мм (отрезок 150-200 мм);
втулка с наружным диаметром 25 мм и внутренним отверстием 9-10 мм;
шаговый электродвигатель мощностью до 10 Вт;
генератор от велосипеда;
фонарь с динамо;
дрель или шуруповерт;
ножовка по металлу;
сверла для выполнения отверстий в металлической трубе диаметром 4 и 8 мм;
отвертка с крестообразным и плоским жалом;
гаечный ключ 7 мм.

Для создания из электродвигателя

Необходимые материалы:

генератор от автомобиля;
исправный аккумулятор 12 в;
инвертор с мощностью не менее 1 кВт для преобразования постоянного тока с напряжением 12 Вольт в переменный 220 Вольт;
бочка 200 литров для изготовления лопастей;
лампочка на 12 в для контроля;
выключатель и вольтметр;
медная проводка с сечением проводов от 2,5 мм²;
труба с диаметром около 45-50 мм для оси;
трубы с диаметром от 100 мм для постройки мачты;
подшипники;
сварочный аппарат;
цементный раствор;
тросы растяжек с диаметром 6 мм и анкеры для крепления к земле;
крепеж (метизы, хомуты и прочее).

Инструменты:

рулетка;
карандаш и чертилка по металлу;
набор гаечных ключей;
дрель или шуруповерт;
емкость для замешивания раствора;
сверла по металлу;
болгарка и несколько запасных кругов;
ножницы по металлу;
напильники и наждачная бумага.

Инструкция по сборке ветряка из стиралки

Давайте рассмотрим, как собрать простую установку своими руками, используя в качестве основы электродвигатель от стиралки.

Этап #1 — подготовка необходимых материалов

Для создания самодельного ветряка из двигателя стиральной машины требуется приобрести несколько деталей.

Некоторые из них наверняка найдутся в старых бытовых приборах, а какие-то придется купить:

ротор с лопастями — изготовить лопасти можно своими руками;
редуктор, который будет регулировать скорость вращения ротора ветряка;
кожух, предназначенный для защиты элементов ветряка от влаги и других негативных факторов среды;
аккумулятор, функция которого заключается в накоплении энергии и питании электроприборов, когда лопасти не вращаются;
инвертор для трансформации тока;
хвостовая часть, с помощью которой установка поворачивается по ветру;
мачта, на которой будет крепиться конструкция.

Все эти детали по отдельности стоят денег, а чтобы собрать их в целостную конструкцию, придется потратить немало времени.

Галерея изображенийФото из Для ветряка потребуется двигатель из обычной стиральной машины. Также придется покупать неодимовые магниты или готовый магнитный ротор. Стоимость этой детали колеблется в пределах 2.5-3 тысяч рублей. Если потребуется, такой ротор можно будет установить в стиральную машину без каких-либо переделок или усовершенствованийНеодимовые магниты – недешевое удовольствие, а их установка – долгая и кропотливая работа, поэтому имеет смысл подсчитать возможные расходы и сразу купить правильный ротор. Китайская модель обойдется в те же деньги, что и комплект магнитовЧтобы самостоятельно изготовить ротор для ветряной установки, потребуется сделать специальную форму, рассчитать правильный угол расположения магнитов и позаботиться об их сверхнадежной фиксации. Если деталь собрана с ошибками, ветрогенератор не будет работать вовсе или его эффективность сильно снизитсяДля самостоятельной сборки ветряной энергоустановки используют шаблоны. Рисовать его от руки – тяжелая работа, а ошибки почти неизбежны. В решении этой задачи поможет обычный принтер. Распечатанный шаблон будет более точным. Если же вкрадется ошибка, чертеж легко исправить на компьютереДвигатель для изготовления ветрякаНеодимовые магниты для сборки ветрякаСборка ротора самодельного ветрогенератораШаблон для крепления катушек

Для изготовления генератора потребуется электродвигатель со стиральной машины 1,5 кВт.

Также нужно будет купить 32 неодимовых магнита по 0.5, 1, 2 см, клей, наждачную бумагу и холодную сварку или эпоксидную смолу.

Для изготовления ветрогенератора лучше всего подойдут старые советские модели типа «Вятки» и подобных. Эти стиральные машины более мощные, чем современные аналоги. Обычно их трудно отремонтировать из-за дефицита запчастей, и изготовление ветряка – самое рациональное применение деталей

Неодимовые магниты можно заказать по интернету или приобрести в оффлайновых торговых точках. Их необходимо будет установить на ротор.

Этап #2 — изготовление каркаса ветряка

С ротора асинхронного двигателя снимают сердечники и частично срезают с помощью токарного станка (глубина 2 мм). В сердечниках прорезают пазы глубиной в 5 мм.

Из инструментов потребуются плоскогубцы, отвертки, ножницы, а некоторые элементы придется изготовить на токарном станке. Проверять работоспособность готового генератора можно с помощью шуруповерта или дрели

Когда сердечники готовы, нужно установить магниты на положенные места. Сначала делают жестяное покрытие для сердечника, после чего ставят магниты на равном расстоянии друг от друга.

Важно соблюдать правильную дистанцию, иначе со временем магниты слипнутся, а мощность ветрогенератора значительно снизится. Чтобы правильно приклеить магниты, их располагают на полосе жести, проверяют расстояния, после чего крепят с помощью суперклея

Это кропотливая и травмоопасная работа, т.к. магниты могут отскакивать в процессе приклеивания. Чтобы они не повредили глаза, стоит надеть защитные очки

Чтобы правильно приклеить магниты, их располагают на полосе жести, проверяют расстояния, после чего крепят с помощью суперклея. Это кропотливая и травмоопасная работа, т.к. магниты могут отскакивать в процессе приклеивания. Чтобы они не повредили глаза, стоит надеть защитные очки

Готовый шаблон с магнитами укладывают на ротор, а пробелы заполняют эластичной холодной сваркой или эпоксидной смолой. Когда работа закончена, нужно аккуратно зажать в тисках ротор и отшлифовать поверхности наждачкой.

Остается только убедиться в прочности болтов корпуса и подшипника. Если детали износились, их лучше заменить.

Номиналы генерируемого напряжения на 220 Вольт (В)

Самодельным ветрогенераторам на 220 В не нужны дополнительные преобразователи величины напряжения. Однако их работа зависит от силы ветра, поэтому требуется установка стабилизатора на выходе. Ведь при отсутствии ветра, генератор не будет работать. На самодельных ветряках используются мощные электродвигатели, благодаря которым можно установить винт, прикрепив его прямо к валу ротора.

Мощный электродвигатель можно не приобретать за большие деньги, а приобрести уже бывший в употреблении от списанной электроустановки, стиральной машины или пылесоса.

Также можно смастерить ветрогенераторы на основе автомобильного генератора в комплекте с преобразователем напряжения. На выходе образуются 12 или 14 вольт необходимые для питания энергосистемы. Такие конструкции можно использовать и в качестве непосредственного подключения, и в автомобильном режиме. Например, взяв питание напрямую с клемм аккумулятора.

Типовая конструкция

Все конструкции ветряков для выработки электроэнергии, собранные своими руками, строятся по единому принципу. Обязательно наличие:

Мачта. Представляет собой длинный шест с креплением на крыше или земле.

Основной элемент-генератор, который продуцирует электричество для нужд хозяйства. Используют готовый мотор, купленный в отделе запчастей, снятый со старого автомобиля, собранный собственноручно.

Последний тип представляет интерес только для истинных любителей самоделок, так как разборка, сборка, перемотка занимают много времени, а в результате есть вероятность неисправности. Но в чем прелесть домашних поделок – возможность новых изобретений и альтернативных конструкций.

Стабилизатор напряжения. Регулирует мощность потока при перепадах.

Аккумулятор. Необходим для накопления, хранения и перераспределения электроэнергии. Даже в отсутствие ветра батарея обеспечивает бесперебойную подачу из запасов до полного истощения.

Вращающийся пропеллер. Различают модификации, насаживаемые на генератор и соединенные при помощи систем передач.

Инструкция, как сделать ветрогенератор из двигателя

Приведем пошаговый пример, как из двигателя прямого привода соорудить альтернативный источник энергии.

Устанавливать опору и мачту ветряка нужно на открытой местности, можно на холме. После того как опора установлена, сделайте следующее:

На мачте закрепите редуктор и пропеллер.

Подсоедините длинный вал к основанию редуктора. Зафиксируйте вал, чтобы он не выпал, но в то же время свободно вращался.
На предварительно подготовленную опору из металлических уголков крепится изготовленный генератор, который соединяется с валом.
Для генератора и ротора нужно предусмотреть защитный кожух, который укроет их от попадания влаги. Для защиты от мороза в зимний период покройте конструкцию силиконовой смазкой.

Желательно все электроприборы подключать через инвертор.

Нужно учитывать, что от больших установок исходит сильный шум и вибрация. Теперь можно подключать генератор к сети, и проверять работу ветрогенератора.

Ветрогенератор – это идеальный вариант для резервного источника питания. Он может послужить и основным, но только для небольших хозяйств или дачи.

Ветрогенератор — это отличная альтернатива электрическим источникам энергии. Его используют для частных домов, удаленных от линий электропередачи и как дополнительный источник питания. В этой статье мы расскажем, как сделать мини-ветряк из подручных средств (стиральной машинки, металлолома, поломанных бытовых приборов) своими руками.

Ветрогенератор — это комплекс механических устройств, относящиеся к альтернативному источнику электроэнергии, которые преобразуют кинетическую энергию ветра в механическую при помощи лопастей, а потом в электрическую.

Современные модели имеют три лопасти, это обеспечивает больший КПД установки. Минимальная скорость ветра, при которой запускается ветряк – 2-3 м/с. Также в технических характеристиках всегда указывается номинальная скорость – показатель ветра, при котором установка дает максимальный показатель КПД, обычно это 9-10 м/с. При скорости ветра ближе к 25 м/с, лопасти приобретают перпендикулярное положение относительно ветра, за счет чего выработка энергии значительно падает.

Для того чтобы обеспечить частный дом электроэнергией, при скорости ветра 4 м/с, достаточно:

0,15-0,2 кВт для основных потребностей: освещение комнат, телевизор;
1-5 кВт для обеспечения работы основных электроприборов (холодильник, стиральная машинка, компьютер, утюг и др.) и освещения;
20 кВт обеспечит энергией весь дом, включая отопление.

Т.к. ветер может в любое время прекратится, ветряк не подключают напрямую к электроприборам, а к аккумуляторным батареям с контроллером заряда. Т.к. аккумуляторные батареи производят переменный ток, а для бытовых приборов нужен постоянный в 220В, устанавливают инвертор, к которому и подключают все электроприборы. К недостаткам ветрогенераторов можно отнести производимый от них шум и вибрацию, особенно это касается мощных установок, более 100 кВт.

Сравниваем плюсы и минусы установки

Ветрогенераторы используют уже многие годы, их конструкции постоянно совершенствуются, а ветер – легкодоступный источник энергии. Устройства, работающие от него, абсолютно безопасны для экологии и удобны, т.к. располагаются на мачтах и не занимают полезную площадь. Их просто обслуживать и ремонтировать.

Из-за нестабильности работы ветрогенераторов приходится изобретать способы обеспечения домов дополнительной энергией. Хороший вариант – сочетание ветряных и солнечных установок

Ветряки шумят при работе. Звук может быть громче или тише, но есть он всегда. Иногда это мешает владельцам домов и даже соседям.

Можно отметить и другие неудобства. Ветер – непредсказуемая стихия, поэтому работа генераторов нестабильна и приходится аккумулировать энергию, чтобы не остаться без электричества в периоды штиля.

Выгоден ли ветряк из стиральной машины?

Для создания самодельного ветряка из двигателя стиральной машины требуется приобрести несколько деталей. Некоторые из них наверняка найдутся в старых бытовых приборах, а какие-то придется купить:

ротор с лопастями;
редуктор, который будет регулировать скорость вращения ротора ветряка;
кожух, предназначенный для защиты элементов ветряка от влаги и других негативных факторов среды;
аккумулятор, функция которого заключается в накоплении энергии и питании электроприборов, когда лопасти не вращаются;
инвертор для трансформации тока;
хвостовая часть, с помощью которой установка поворачивается по ветру;
мачта, на которой будет крепиться конструкция.

Все эти детали по отдельности стоят денег, а чтобы собрать их в целостную конструкцию, придется потратить немало времени. Не проще ли сразу купить готовую ветроустановку? Да, это проще, но обойдется в десятки раз дороже, чем самодельный ветряк.

Неодимовые магниты – недешевое удовольствие, а их установка – долгая и кропотливая работа, поэтому имеет смысл подсчитать возможные расходы и сразу купить правильный ротор. Китайская модель обойдется в те же деньги, что и комплект магнитов

Чтобы самостоятельно изготовить ротор для ветряной установки, потребуется сделать специальную форму, рассчитать правильный угол расположения магнитов и позаботиться об их сверхнадежной фиксации. Если деталь собрана с ошибками, ветрогенератор не будет работать вовсе или его эффективность сильно снизится

Для самостоятельной сборки ветряной энергоустановки используют шаблоны. Рисовать его от руки – тяжелая работа, а ошибки почти неизбежны. В решении этой задачи поможет обычный принтер. Распечатанный шаблон будет более точным. Если же вкрадется ошибка, чертеж легко исправить на компьютере

Двигатель для изготовления ветряка

Неодимовые магниты для сборки ветряка

Сборка ротора самодельного ветрогенератора

Шаблон для крепления катушек

Если заказать готовую ветряную станцию с монтажом, придется заплатить 70-80 тысяч рублей. Зато ветрогенератор, собранный из двигателя стиральной машины, будет стоить не больше 3.5 тысяч рублей.

Разница в цене настолько ощутимая, что решение заняться самостоятельной сборкой и установкой ветряка кажется целесообразным. В результате можно получить прибор мощностью 2,5 кВт, и этого вполне достаточно для работы домашней техники.

Заключение

Из двигателя и корпуса старой стиральной машины можно изготовить множество полезных устройств: соковыжималку, дробилку зерна, гриндер, мангал, коптильню, воскотопку, перосъёмную машину, наждак, а также ветрогенератор. Это устройство может использоваться в качестве дополнительного источника питания в случае, если по какой-то причине отсутствует электроэнергия. Себестоимость самодельного ветряка значительно ниже, чем у фирменных устройств, но потребуется определенное время и силы, а также ряд умений и навыков, чтобы собрать такую конструкцию. Тем не менее, приложенные усилия стоят полученного результата.
