Вентиляция в погребе: схемы правильного обустройства вентиляционной системы в подсобных помещениях

Зачем в подвале нужна система вентиляции

Многие игнорируют ее необходимость, забывая о том, что подвал является основой всего здания, и предназначен не только для хранения продуктов в зимнее время.

Если не позаботиться о качественной системе вентиляции, это может значительно повлиять на процесс хранения продуктов в подвале. Высокая влажность помещения и отсутствие циркуляции свежего воздуха — идеальные условия для образования плесени и грибка.

Проектирование и создание схемы начинается еще на стадии проектирования самого дома. Это гарантирует создание подходящей атмосферы для хранения овощей и консервации, а самое главное, обеспечивает благоприятные условия для жизни в самом доме.

Вентиляция помогает поддерживать в доме комфортную для проживания температуру, подходящий уровень влажности и гарантирует циркуляцию воздуха в помещении. Если вы видели в цокольной части здания отдушины и приточные магистрали, именно они обеспечивают естественную циркуляцию воздуха в подвале. Но если с этим все же возникают проблемы, можно установить специальное оборудование. Специальное оборудование представляет собой систему воздушных коммуникаций, которые и отвечают за циркуляцию воздуха в помещении.

Как обустроить помещение для хранения вина?

Владельцы частных домов обустраивают погреба для хранения домашнего вина. Обустройство такого вида хранилища подразумевает выполнение некоторых требований, предъявляемых к помещениям данного типа:

гидроизоляция пола, стен и потолка;
подбор материалов для изготовления стеллажей;
один из важных аспектов выбор правильной иллюминации;
температурный режим в пределах 10-14 градусов;
влажность не выше 70%, в противном случае на пробках и стенах винного погреба будет появляться плесень;
место локации винного погреба должно быть как можно удалённее от автомагистралей и ЖД.

Как, правило, в подвалах нет окон, поэтому помещения в доме на даче прекрасно подходят для переквалификации в винный погреб. Такой погреб также должен быть оснащен хорошей вентиляцией.

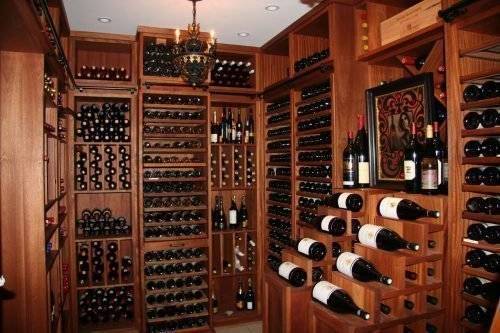

Винный погреб — помещение, также нуждающееся в системе вентиляции

Естественная вентиляция в погребе с одной трубой вполне подходящий вариант для такого помещения. Полуподвальные помещения проветриваются открытием специально, оборудованных форточек. При отсутствии возможности нормально проветривать винный погреб, следует провести работы по монтажу принудительной вентиляции.

Устройство вентиляции в подвале

Вентиляция бывает сложной, и сделать её могут только специалисты. Но есть и довольно простая и сделать её можно своими силами.

Самый простой вариант:

Выбить в цоколе дыры: через которые и станет прибывать в подвал чистый воздух.
Пробить их необходимо, на противоположных друг другу стенах.
Отверстия лучше сразу сделать побольше, и обязательно закрыть сетками от мышей. Но такая вентиляция мало эффективна.

Лучший вариант это – сделать вентиляцию с применением труб. Для этого нам потребуются:

нужные инструменты;
2 трубы диаметром 10–13 см;
приспособление для оттока конденсата;
сетка для приточной трубы;

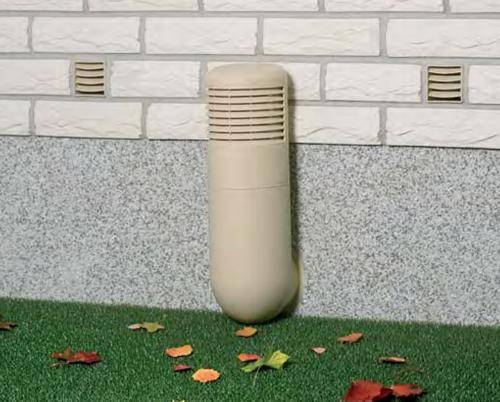

козырёк для вытяжки;
любой утеплитель.

Работы по обустройству приточно-вытяжного вентилирования: приточная труба, послужит для снабжения подвала, чистым воздухом. Одна сторона трубы должна торчать на расстоянии (50–55 см) над уровнем всего пола.

А вторую, выводят сквозь цоколь фундамента наверх. И размещают с расстоянием (около пятидесяти сантиметров) над землёй, и прикрывают решёткой. Дыра вытяжной трубы, находится под самым потолком, и вывести её нужно сквозь все конструкции на крышу.

Тот отрезок трубы, который, будет оставаться на улице, утеплите. Труба должна размещаться (больше чем на полметра), повыше крыши дома. Нужно прикрыть отверстие козырьком, чтобы не забивались в неё осадки в виде: снега, дождя.

Нужно понимать, что в трубе станет накапливаться конденсат и начнёт стекать на низ, желательно поставить сосуд для собирания влаги под него. Трубы применяют: оцинковки, ПВХ. При крепеже к стенам пользуются: специально предназначенными для этого хомутами.

Воздух входит сквозь приточную трубу и уходит через вытяжную. Трубы находятся в противоположных сторонах подвала, и поэтому гарантируется передвижение воздуха. Такую систему целесообразно устанавливать на площади до 40 кв. м.

Если больше, она будет не эффективна. Тогда сооружают принудительную вентиляцию. Всё то же самое что и при естественной. Только в середине приточной трубы вставляются вентиляторы.

Изнутри — вытяжной (высасывающий воздух), а снаружи загоняющий воздух внутрь. Вентиляторы нужно включать сразу два одновременно. Чтобы выбрать наиболее подходящий вентилятор необходимо учитывать размеры подвала.

А выбрать требуемую мощность, всегда поможет продавец-консультант. Обычно вентилятор вставляют в канал отверстия, потом фиксируют.

Поставить его будет несложно потому, что изготовители упрощают работы, производя вентиляторы, которые:

вмонтированы в жестяные кожухи и имеют гофрированные края.
оснащены кронштейнами для фиксации.

Если будете осведомлены о диаметре своей трубы, тогда выберете и нужный размер вентилятора. Можно выбрать: с таймером, его можно настраивать.

Некоторые снабжены датчиком влажности, и подключаются лишь тогда, когда влажность превзойдёт установленный параметр. Это всё позволит сберечь электроэнергию.

Создание приточно-вытяжного воздуховода

Если помещение небольшое, то лучше применить более облегчённое устройство.

Основное её различие:

Доставляется и выгоняется воздух лишь при помощи единого устройства (одной трубы). Приток воздуха и вытяжку (причём небольшого объёма) будет обеспечивать единая труба.

Когда подвал расположен выше уровня земли, то отличный вариант: поступление воздуха с помощью специально предназначенных продухов с решётками (от грызунов). Продух — это небольшая отдушина или окно в стене подвала или в фундаменте.

Создание комбинированной схемы вентиляции

Эту схему применяют, если необходимо, очень быстро высушить подвал. Если установить вентилятор в приточной воздухопровод, то ускорится воздухообмен, до необходимых показателей.

Если в подвале очень сыро, тогда усиленное нагнетание воздуха (при раскрытых заслонках) даст возможность, очень быстро его высушить.

Если площадь подвала большая, тогда необходимо монтировать вентиляторы сразу в два воздуховода — это более рационально.

Монтажные работы

Создание обычного неконтролируемого сквозняка будет недостаточно, по следующим причинам:

Слабое движение воздушных масс приведёт к появлению сырости, затхлости, плесени и гниению хранящихся продуктов.
Сильное движение воздушных масс приведёт к эффекту обветривания и сморщивания корнеплодов, фруктов и овощей.

Избежать осуществления неправильного кондиционирования и сделать систему качественной и контролируемой вам поможет следующая инструкция:

Установка труб

Покупаем три длинные трубы. В качестве материала подойдут металл, полиэтилен, асбест. Требуемый диаметр для двух из них рассчитывается из соображения, что на квадратный метр площади погреба требуется 26 см2 вентиляционного отверстия, а для третьей он должен быть на пару сантиметров больше.

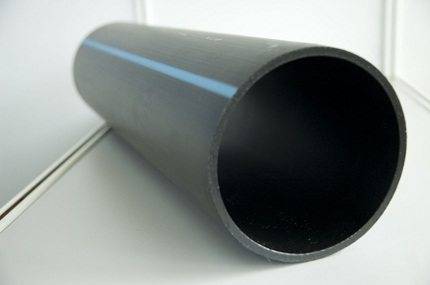

Фото пластиковой трубы

Из двух изделий разных размеров делаем «сэндвич», который станет вытяжной трубой. Вставляем одно в другое и заполняем зазор минеральной ватой, войлоком или стекловатой. Такое утепление предотвратит выпадение конденсата и уменьшит количество инея в зимний период.

Пример утепления с помощью базальтовой ваты

В углу монтируем своими руками получившуюся конструкцию так, чтобы один её край находился внутри помещения в двадцати сантиметрах от потолка, а второй возвышался над крышей не менее чем на полметра.

Схема вентиляции погреба, демонстрирующая правильное расположение труб

Так как вентиляция в погребе с одной трубой неэффективна, то напротив устанавливаем вторую приточную трубу на расстоянии двадцати сантиметров от пола. Верхний конец можно вывести в сторону, главное чтобы его высота от пола была не меньше восьмидесяти сантиметров, или вверх на тот же уровень, что и первое изделие. Сквозняк будет осуществляться за счёт попадания холодных масс внутрь и вытеснения ими тёплого воздуха.

Устанавливаем специальные задвижки на обеих трубах для регулирования силы воздушного потока. Это полностью обезопасит от появления сильных сквозняков и обветривания продуктов.

Образец задвижки с пневматическим притвором

Сверху изделий на выходные торцы монтируем специальные колпаки для защиты от осадков. Если приточная труба выходит через стену в бок, то следует закрыть её сеткой для предотвращения проникновения через неё насекомых и грызунов.

Защита от проникновения вредителей

Цена реализации включает в себя лишь стоимость самих труб, утеплителя и шиберов. Зато вы будете спокойны за сохранность ваших запасов и стен помещения.

Тестирование

Система вентиляции погреба должна пройти определённую проверку, которую можно осуществить разными способами:

Поднести лист бумаги к выходному отверстию. Он должен слегка трепетать.

Элементарная проверка

Если такой способ вас не удовлетворяет, то можно поступить несколько более радикально и распалить небольшой костёр. В результате весь дым должен в скором времени покинуть помещение.
Само эффективно, конечно же, будет воспользоваться достижениями современных технологий и осуществить проверку анемометром, специальным прибором, измеряющим скорость ветра.

Образец анемометра

Увеличение эффективности

В том случае, если результаты тестирования конструкции указали на слабость движения воздуха, то обустраивается принудительная вентиляция в погребе. В этом случае требуется установить на выход вытяжки небольшой вентилятор мощностью на 100 Вт. Его вполне хватит для выветривания застоявшегося воздуха. (См. также статью Как сделать вытяжку в подвале: особенности.)

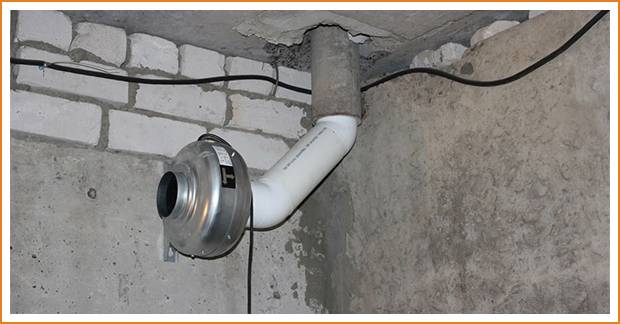

Принудительная вентиляция погреба при помощи монтажа вентилятора

Какие трубы для вентиляции в погребе лучше

Если сначала был сделан погреб, а только потом устанавливается устройство вытяжки в погребе, то для начала необходимо проделать отверстие соответствующего размера. После этого, установить трубу на необходимом расстоянии от потолка.

Герметично заделайте все зазоры труб вентиляции погреба

Если погреб строится под домом, то вытяжку можно установить в дымоход камина. Таким образом, разница в температуре будет увеличивать выход вентилируемого воздуха.

Если вытяжка выходит на улицу, то она должна быть намного выше приточной трубы.

Сейчас имеется довольно большой сортимент вентиляционных труб, но чаще всего применяются асбоцементные или полиэтиленовые. Асбоцементные из — за состава намного тяжелее полиэтиленовых, но и те и другие одинаково долговечные. При установке полиэтиленовых труб возможно понадобится их сварить, это может получиться не у всех. Поэтому чаще всего для установки полиэтиленовых труб приглашают специалиста, который сделает эту работу.

Как прочистить трубы вентиляции погреба? – именно с таким вопросом сталкивается большинство людей. Это довольно просто сделать своими руками. Это делается при помощи воздушного потока. Из инструмента понадобится:

компрессор;
пистолет для продувки.

В трубу подается струя сжатого воздуха. Сначала выдует мелкие загрязнения и пыль, а затем вывалятся и крупные куски грязи. Второй способ почистить вентиляцию – механический. Для его осуществления понадобится ершик и проволока для прочистки канализационных систем. На проволоку крепят ерш и счищают грязь.

Система с одной трубой применима только для небольших помещений, так как для хранилищ большой площади такого притока воздуха будет недостаточно для поддержки оптимальной температуры и влажности.

Оборудование

Для монтажа такой вытяжки понадобится труба, которую разрезают на две части и вставляют в заранее подготовленные каналы. Кроме того, вам понадобятся заслонки или козырьки, чтобы можно было самостоятельно контролировать отвод теплого воздуха и поступление свежего (рисунок 2).

Как правило, в качестве вытяжных каналов используют изделия диаметров 14 см. однако, если вы опасаетесь, что такой вытяжки будет недостаточно, вы можете подобрать модели большего диаметра.

При выборе необходимо учитывать площадь помещения. От этого будет зависеть не только диаметр самих труб, но и их количество. Так, для небольших подвалов достаточно одной или двух, а для больших хранилищ потребуется обустройство более обширной вентиляционной системы.

Если вы выбрали проветривание с помощью одного канала, вам следует учесть, что в подвале все равно придется обустраивать два воздуховода. Но, в отличие от приточно-вытяжной системы, их обустраивают не в противоположных частях помещения, а параллельно друг другу.

Рисунок 2. Схема проветривания с одним каналом

Принудительная система с двумя трубами считается более практичной и удобной. Несмотря на то, что для ее обустройства потребуется больше усилий, готовая конструкция будет успешно функционировать практически без участия человека. Все, что вам потребуется, это периодически проверять тягу.

Рассмотрим детальнее, как правильно обустроить такую вытяжку в домашнем погребе своими руками (рисунок 3).

Оборудование

Существует несколько способов обеспечения принудительной вентиляции с помощью двух труб. Самый простой – это установить в противоположных углах помещения каналы одинакового диаметра. При этом их следует устанавливать на разном уровне, чтобы теплый воздух эффективно выводился из помещения, а прохладный равномерно поступал внутрь.

Чтобы микроклимат в погребе был стабильным в любое время года, необходимо не только правильно провести монтаж системы, но и подобрать подходящие для этой цели трубы.

Рисунок 3. Принцип работы вытяжки с двумя каналами

В большинстве случаев погреба в приусадебных хозяйствах являются небольшими, и для них вполне достаточно нескольких труб диаметров 10-14 см. Однако, при расчете их количества следует руководствоваться площадью хранилища. Для небольших помещений (около 6 квадратных метров), будет достаточно одной приточной и одной вытяжной.

Современный рынок строительных материалов предоставляет широкий выбор труб, которые можно использовать в качестве вентиляционных каналов. При выборе чаще всего руководствуются личными предпочтениями и финансовыми возможностями.

В последнее время большинство владельцев погребов выбирают трубы ПВХ или цементные изделия. Это объясняется тем, что такие трубы стоят сравнительно недорого, легко монтируются, но при этом обладают устойчивостью к грибкам и отличаются длительным сроком эксплуатации.

Виды систем вентиляции погреба

Существует несколько разных типов вентиляции подвала в зависимости от габаритов и возможностей. Ниже перечислены особенности, преимущества и недостатки каждого из них.

Естественная

Заключается в таком размещении трубопровода, чтобы обеспечить естественную циркуляцию воздушных потоков. В результате холодный и теплый воздух сменяют друг друга.

Необходимо качественно продумать схему расположения элементов конструкции, чтобы достичь требуемого результата.

Не рекомендуется размещать трубы для притока и оттока слишком низко. Из-за этого возможно скопление конденсата на потолке, что окажет негативное влияние на всю конструкцию дома.

Среди достоинств данной конструкции следует отметить следующие:

не требуется устанавливать дополнительное оборудование для вентиляции воздуха;
установка достаточно простая, поэтому не требуется помощи специалистов – это не займет много вашего времени;
для эффективной циркуляции воздушных потоков необходимо обеспечить оптимальный уровень перепадов температур – чем он выше и лучше, тем быстрее происходит смена воздуха в помещении;
невысокая стоимость конструкции;
при работе не возникает посторонних шумов, поэтому ничто не помешает спокойному отдыху;
долгий срок службы.

Для обеспечения оптимальной эффективности такой системе требуются две трубы, приточная и вытяжная.

Недостатки конструкции:

система перестает функционировать при одинаковой температуре снаружи и внутри здания;
в некоторых случаях может потребоваться установка дополнительного оборудования для обеспечения конвекции.

Принудительная

Для обустройство принудительных систем применяются вентилирующие установки – вентиляторы. Для правильного обустройства необходимо предварительно составить схему размещения всех приборов.

Существует несколько разных вариантов, которые применяются в зависимости от особенностей отдельного помещения.

Приточная

Простая система, которая заключается в размещении вытяжного отверстия на максимально высоком месте. Конструкцию размещают выше уровня пола, чтобы избежать порчи грызунами.

Подходит также для обустройства естественных систем вентиляции.

Отличается простотой установки и относительной дешевизной. Не требует особых усилий. Является дополнением к основным системам вентиляции.

Вытяжная

Заключается в обустройстве нескольких труб для притока и оттока воздуха. Одна из них предназначается для того, чтобы выводить из помещения застоявшиеся воздушные потоки. Другая используется для обеспечения поступления нового воздуха.

В самом простом варианте достаточно разместить вентилятор у вытяжного воздуховода.

Комбинированная

Заключается в использовании преимуществ перечисленных выше типов вентиляции. В трубах воздух искусственно охлаждается или нагревается, что позволяет сымитировать настоящие воздушные потоки. В зависимости от обустройства и используемых электрических приборов отличается коэффициент полезного действия. Обычно он достигает шестидесяти процентов.

Такая система характерна для обустройства домов нового поколения.

Также конструкция может обустраиваться дополнительными датчиками, системами контроля температуры и другими элементами.

Приточно-вытяжная вентиляция

Оптимальные микроклиматические условия в любом подвальном помещении достаточно хорошо поддерживаются системами приточно-вытяжного типа, состоящими из пары воздуховодов:

обеспечивающего приток воздушных масс внутрь помещения;
организующего вытяжку воздуха наружу.

Самостоятельная организация естественного приточно-вытяжного вентилирования подвала предполагает поэтапное выполнение следующих несложных мероприятий:

фиксация нижнего конца приточной трубы на высоте полуметра от пола подвального помещения, с выведением верхней части трубы на высоте один метр над уровнем грунта;
установка нижней части вытяжной трубы на высоте полутора метров от пола в подвале, с выводом верхнего конца на полуметровой высоте над кровельным коньком;
прикрытие верхней части труб специальными защитными зонтиками или колпаками, которые препятствуют попаданию снега и дождя внутрь системы, а также участвуют в регулировании скорости перемещения воздушных потоков.

Общая схема вентиляции подвала

Достаточная тяга обеспечивается температурным перепадом, образуемым на разных уровнях трубной системы. Приточная труба обеспечивает доступ воздушных масс в подвал с улицы, а за отвод воздуха из подвального помещения отвечает вытяжной элемент.

Монтаж вентиляционных каналов выполняется в противоположных сторонах помещения, что предотвратит образование застойных и непроветриваемых зон в пространстве под полом. Для обустройства вентканалов, как правило, применяются стандартные пластиковые трубы D 1,0-1,5 см.

Более трудоемким является способ изготовления каналов из оструганных и ровных досок. Подпольное пространство в многоквартирных домах обязательно разделяется на отдельные отсеки, что позволяет установить сразу несколько вентиляционных систем по типу «приток-выдув».

Только качественная и грамотно организованная вентиляция подвального помещения обеспечивает двукратный воздухообмен в течение часа.

В небольших по площади подвалах рекомендуется монтировать типовой одиночный деревянный вентилирующий канал, разделенный на пару отсеков: для притока воздуха и его вытяжки.

Заключительная часть

Какой должна быть вентиляция в погребе? Для начала следует разобраться с целью использования помещения, то есть что в нем будет храниться.

Для погреба, как и для других помещений, существует целый ряд требований, предъявляемых к качеству воздуха. При наличии сделанной правильно системы вентилирования, можно сохранить урожай, а так же переоборудовать хранилище в развлекательный комплекс.

Выбор системы вентилирования будет зависеть от места локации погреба: если помещение маленькое, и хранение продукции будет проходить в условиях дачи, то устанавливать мощную систему вентилирования нет смысла, а вот для большой площади необходимо оборудовать принудительную конструкцию, которая выполняет свою работу в автоматическом режиме.

Когда габариты подвала больше целесообразно использовать приточно-вытяжную систему. Любые системы проветривания подвалов отличаются простотой монтажа. Естественная система вентилирования обладает одним существенным минусом: работает в зависимости от погодных условий.

Вентиляторы после монтажа, регулируются двумя методами автоматическим и ручным. В первом случае вентиляциями управляют при помощи электричества, а во втором — самостоятельно включают и выключают вентиляторы.

Проверить, что вентиляция был установлена и сконструирована правильно, можно при помощи горящей спички. Этот же метод, помогает определить с какой именно трубой проблемы. Каждому погребу требуется определенное количество воздуха для поддержания оптимального температурного режима: в винном, температура должна составлять 10-14 градусов

Вентиляция погреба своими руками — посильная каждому задача,важно лишь соблюдать все нормы и стандарты

Использование электроприборов для принудительной или комбинированной вентиляции

Поддерживать оптимальный микроклимат с помощью электрических осушителей, обогревателей – логичное решение, но…

Напряжение сети не должно превышать 42 В для сырых помещений и 12 В для особо сырых. Нелишне напомнить, что пол в погребе токопроводящий.

Вот что написано в ПУЭ.

«1.1.8. Сырые помещения – относительная влажность воздуха превышает 75 %.

1.1.9. Особо сырые помещения – относительная влажность около 100 % (потолок, пол, стены, предметы покрыты влагой)».

Исходя из этого установка выключателей, розеток, любых приборов, работающих от 220 В, запрещается. Это просто опасно для жизни. Если не вашей, то пользователей, незнакомых с особенностями высокого напряжения при высокой влажности.

Понижающий трансформатор на 12, 24, 36 В, установленный за пределами хранилища – единственное разумное решение.
