Вентиляция в двухэтажном частном доме: обзор лучших способов обустройства вентиляционной системы

Какие помещения частного дома требуют проветривания

Вентилироваться должны все без исключения помещения дома или квартиры. Другое дело, что есть внутренние помещения без окон и для их вентиляции необходимо прокладывать дополнительные вентканалы. Помещения с окнами могут вентилироваться через окна. Но следующие помещения должны иметь свою вентиляцию, даже если у них нет окон:

Туалеты, для устранения неприятных запахов.
Ванные комнаты, для удаления лишней влаги, пара, приводящих к появлению плесени,
Гардеробные комнаты.
Кухни, так как процесс горения требует много кислорода, а приготовление пищи сопровождается большим выделением жира и дыма в воздух.
Помещения котельных и иные технические помещения.

Несмотря на того, что относительно жилых комнат в этих местах дома мы проводим меньше времени, устройство вентиляции в этих помещениях необходимо из-за особенностей их использования или по требованиям эксплуатации установленного там оборудования. Конечно, можно проветрить, например, туалет через окно. Но в холодный период можно просто простудиться у отрытого окна.

Вентиляционные системы с рекуперацией

В последнее время очень популярными стали приточно-вытяжные установки с рекуперацией энергии. Это объясняется тем, что при поступлении в дом свежего приточного воздуха в холодный период года мы тратим огромное количество тепловой энергии на его подогрев. Системы с рекуперацией позволяют экономить около 50 % тепла за счет частичного нагрева приточного (холодного) воздуха вытяжным (теплым). Частично, потому что тепла вытяжного воздуха не всегда достаточно, для того чтобы нагреть холодный приточный воздух до +20 ºС. Поэтому в сильные морозы приточный воздух догревается встроенным в рекуператор калорифером. В такой системе и приток и вытяжка механические, так как воздух подается и отводится принудительно приточным и вытяжным вентиляторами, как видно на рисунке ниже.

Принцип работы системы рекуперации

Если в доме имеются системы кондиционирования, то в летний период приточный воздух будет частично охлаждаться. Это в свою очередь уменьшит нагрузку на системы кондиционирования. Принцип работы следующий: охлажденный за счет системы кондиционирования вытяжной воздух, проходя через рекуператор, охлаждает более теплый приточный воздух.

Расположение оборудования системы рекуперации

В коттеджах с большой площадью воздухообмен иногда превышает 800м3/час. Следовательно, габариты механических вентиляционных установок будут велики. Лучше всего заранее определится с их местом установки, это может быть техническое помещение в цокольном этаже либо пространство чердака. Если выбирается чердак, то его необходимо утеплить для предотвращения замерзания теплоносителя и порчи вентиляционного оборудования (если предусмотрено оборудование для внутреннего монтажа). Ниже, на рисунках приведены примеры расположения оборудования системы вентиляции с рекуперацией на чердаке (а) и в техническом помещении (б).

Рисунок а. Пример выполнения приточной и вытяжной вентиляции в доме с размещением вентиляционного оборудования на чердаке

Рисунок б. Пример выполнения приточной и вытяжной вентиляции в доме с размещением вентиляционного оборудования в техническом помещении

Виды воздуховодов

При варианте принудительной вентиляции для того, чтобы развести по дому приточный воздух и отвести вытяжной, используются воздуховоды (например, как в системе с рекуперацией воздуха на рисунке выше). Какой же лучше использовать воздуховод: круглый, прямоугольный или гибкий?

Круглый воздуховод

В круглых воздуховодах с идеально гладкой поверхностью самое маленькое сопротивление движению воздуха, в прямоугольных больше.

Прямоугольный воздуховод

В гибких же воздуховодах сопротивление воздуха самое большое, из-за неровной гофрированной поверхности. Но они единственные подходят в тех случаях, когда канал несколько раз поворачивается на коротком участке или, же когда к основному (магистральному) каналу нужно присоединить, например, кухонную вытяжку.

Гибкий воздуховод

Например, разводку воздуховодов дома можно выполнить следующим образом, магистральные воздуховоды делать жесткими (из оцинковки), а ответвления гибкими гофрированными воздуховодами. Воздуховоды от заборной решетки до вентиляционной установки (или до калорифера при наборной системе) необходимо изолировать для предотвращения появления конденсата.

Кухонная вытяжка

Часто при комплектации систымы вентиляции дома возникает вопрос, а учитывается ли при расчете вентиляции, что часть воздуха отводится кухонной вытяжкой? Нет, не учитывается. Связано это с тем, что кухонная вытяжка включается только иногда и рассчитывать на нее во время ее простоя просто нельзя. Ведь кухонная вытяжка предназначена для удаления запахов, пара и, в первую очередь, вредных веществ в месте их образования – над плитой.

Как сделать самостоятельно: пошаговая инструкция

Схема

При обустройстве единой вентсистемы нужно предусмотреть направление движения масс воздуха от жилых помещений к техническим.
Клапаны притока воздуха должны быть в каждой комнате, где не предусмотрена вытяжка.
Для зоны подвала вентиляцию обустраивают естественным образом, через систему отверстий с вертикальной ориентацией вытяжных труб.
Добиться равномерности тяги можно, обустроив вытяжные каналы одинаковой протяженности без резких перепадов диаметра (как сделать вытяжную вентиляцию своими руками?).
Вентиляционные шахты нужно качественно теплоизолировать, особенно в зоне выхода на улицу (каковы особенности монтажа выходов вентиляции своими руками?).

Подготовительные работы

Важно принять в расчет:

особенности местного климата;
близкое расположение источников неприятного запаха;
функции отдельных помещений;
особенности конструкции здания;
наличие газовых или иных видов плит/печей;
число постоянных жильцов.

Естественный воздухообмен

Расчеты параметров и деталировка

Формула выглядит следующим образом:
Важно
L (производительность приточной установки, м3/ч) = n (норма кратности для определенного помещения) * V (объем комнаты)

Вычисление воздухообмена, учитывая количество проживающих людей в доме, осуществляется по формуле:
Внимание
L = N (число жильцов)* L (воздух, предназначенный для одного человека — норма).

Монтаж и настройка

Порядок монтажа состоит в следующем:

Нанесение на стены разметки для проделывания отверстий, где будут располагаться вентканалы.
По потолку и стенам размечают линии осей воздуховодов с учетом мест поворотов и разветвлений.
При монтаже принудительной системы отмечают место установки оборудования.
Сверлят стены, монтируют элементы крепежа.
Раскраивают каналы, собирают их воедино, скрепляют стыки на саморезы. Монтируют конструкцию на подвесы.
Подключают каналы к рабочей установке.
Монтируют вентиляционные решетки.
Техника подключается к системе питания и производится тестовый запуск.

Инструменты и материалы

Для сборки системы воздуховодов сейчас могут понадобиться:

трубы различного диаметра и протяженности;
соединительные элементы;
колена с разными углами поворота;
тройники и переходы;
решетки вентиляционных ходов;
держатели и подвесные элементы;
перфоратор.

Приточно-вытяжная вентиляция с рекуператором

Это самый простой, недешевый способ вывода вентиляции на чердак. Необходимо приобрести рекуператор – устройство, которое обеспечивает движение воздушного потока с одновременным подмесом свежей порции воздуха и подогревом его до комфортной температуры.

Вся система циркуляции замыкается на рекуператор, принцип его работы довольно прост. Тепло от обогревательных приборов, котельных часто пропадает впустую. Так почему бы его не использовать для частичного нагрева холодного воздуха?

Прохладный воздух, втянутый рекуператором с улицы, не только подготавливается путем смешивания с уже нагретой воздушной массой, но и очищается от взвешенных в воздухе вредных и неприятных примесей. Кроме того, рекуперирующее оборудование оснащается калориферами, обогревающими воздушные потоки.

Схематичное изображение вентиляционной системы с рекуператором на чердаке выглядит довольно просто. Надо только приобрести рекуператор, смонтировать и подключить к нему воздуховоды

Обязательным условием функционирования системы с интегрированным рекуператором является ее принудительность. Воздух поступает в помещение и выводится из него двумя постоянно работающими вентиляторами. Иначе рекуператор просто не будет работать, прибор оказывает слишком большое аэродинамическое сопротивление.

По всей длине воздуховодов для правильного распределения потоков устанавливаются клапаны и заслонки. На входе и выходе из рекуператора надо установить дополнительные сетки, препятствующие попадание в прибор пыли и жира. Выход на улицу закрывается дополнительными решетками от птиц, насекомых.

Рекуператор не может работать без вентиляторов. Таким образом, важнейшее значение приобретает наличие в доме постоянного источника энергии. Если электричество в частном доме пропадает регулярно и надолго, лучше не использовать эту систему

Современные рекуператоры можно программировать при помощи кнопок на панели управления. Стоят такие устройства еще дороже, но простота использования делает их привлекательным.

А что же с конденсатом, главной проблемой на чердаке? Конденсат скапливается не в рекуператоре, не оседает на стенках и балках чердака, а тихо-мирно стекает в поддон, расположенный под устройством.

В зимний период на неотапливаемом чердаке это может стать проблемой, так как при сильных морозах мощности рекуператора может не хватать. В таком случае можно установить рядом с коробом рекуператора еще одно обогревательное устройство.

Специализированные помещения

Особенности изготовления вентиляции напрямую зависят от функций и специфики помещения, где она будет установлена. Если естественный тип не может обеспечить эффективный воздухообмен, придется установить принудительный. Такая разновидность подходит для специализированных комнат, таких как ванная, кухня и туалет.

Рекомендуем ознакомиться: Вытяжка для мангала

Устанавливая важные узлы будущей системы, нужно руководствоваться определенными требованиями:

Вытяжные установки для кухни должны обрабатывать максимально больше свободного пространства над варочной панелью, но не перекрывать вытяжную решетку сверху стены.
Чтобы снизить расход электричества во время работы вентилятора для ванной, его нужно присоединить к выключателю света. В таком случае устройство будет запускаться только при пребывании человека комнате.
Вентиляцию санузла оборудуют специальным коробом, который связан с общей шахтой, а на вентиляторы устанавливаются обратные клапаны. Таким образом воздушные потоки из туалета и ванной не будут смешиваться.
Модели для ванной должны быть максимально надежными и устойчивыми к воздействию повышенной влажности

Специалисты советуют использовать приборы, закрепленные в полипропиленовый или акриловый корпус.
При покупке бесшумного вентилятора важно понимать, что работают такие устройства гораздо тише, но они расходуют очень много электрической энергии.

Как установить вытяжку для дома

Как уже говорилось ранее, вытяжками должен быть оснащен весь дом. Причем конструкция вытяжки зависит и от типа помещения, где она будет установлена.

Например, чтобы сделать газовую вентиляцию для колонки, вам потребуются вентиляционные каналы размерами 130 на 260 мм. Во время закладки котла заделывайте все щели, а сам канал соедините с выходом котла оцинкованной трубой, чтобы не произошло температурных скачков и коррозии. Вытяжка должна располагаться над трубой на высоте порядка 80 см, чтобы испарения не шли в дом.

Желательно соорудить принудительную вентиляцию в санузле, чтобы предотвратить там скопление влаги, провоцирующее появление плесени и грибков. Также такая вентиляция благодаря быстрой циркуляции избавит санузел от неприятных запахов.

Оптимальный вариант для ванны и туалета – настенный вентилятор с втулками, причем лучше выбирать модель без подшипников, чтобы не было лишнего шума. Стоит отметить, что вентиляторы с втулками работают тихо, и стоят недорого.

Любой санузел обязан быть оснащен вытяжкой, это позволит постоянно поддерживать нужный уровень влажности и соблюдать соответствующий микроклимат. Чтобы вытяжные системы работали еще эффективнее, их можно оснастить дополнительными полезными аксессуарами, например, датчиком движения, который будет регулировать процесс включения и выключения вентиляции автоматически. Другой полезный аксессуар – это датчик влажности, контролирующий работу вытяжки при помощи подключения к системе принудительной вентиляции.

Как подключить принудительную систему вентиляции в санузле

Включатель для вытяжки лучше всего размещать внутри помещения, ведь необходимости в регулярной работе вентиляции, когда кто-то посещает санузел, нет.

Если вы желаете подключить включение вытяжки к выключателю света в ванной, то позаботьтесь о дополнительном включателе для вентиляционной системы. Это нужно для того, чтобы вентиляция не срабатывала каждый раз при походе в санузел. Так, в холодное время года это вообще не нужно, иначе вы почувствуете холод и не сможете почувствовать ожидаемого комфорта, принимая ванну.

Также многие рекомендуют оснастить уборную датчиком влажности, чтобы система сразу же уведомлялась о необходимости включиться в работу. Но есть и аргументы против такого решения, например, если вы или ваши домочадцы болеют, то дуновение из вытяжки в уборной лишь усугубит недомогание.

Нельзя устанавливать автоматическое включение вытяжки в домах, где живут люди пожилого возраста, поскольку резкое включение вытяжки в ванной может обернуться для них нежелательным стрессом.

Чтобы всего этого избежать, подключать вытяжку лучше тремя методами:

Управляйте включением и выключением вытяжки вручную, когда в этом есть необходимость.
При наличии автоматической системы включения вытяжки, ее можно сразу же выключить с помощью выключателя. Выключатель при этом можно установить на стене в уборной или же на корпусе вентилятора.
Полуавтоматическая система работы, когда включение происходит вручную, а выключается вентиляция автоматически через определенное время.

Как сделать вытяжку на кухне

Кухня наряду с санузлом – одно из тех мест, где вытяжка должна находиться обязательно, чтобы выводить наружу все запахи, произведенные вследствие приготовления пищи. Оптимальный вариант – это оснащение кухни сразу же двумя вентиляционными каналами, это естественный и принудительный.

Принудительный канал в виде стандартной вытяжки для кухни размещается над плитой для приготовления еды, а естественный канал находится со стороны плиты под потолком. Именно такой вариант наиболее эффективен для кухни, поскольку вытяжка все равно не удалит абсолютно все неприятные запахи и продукты сгорания, характерные для кухни.

Кухонную вытяжку категорически нельзя располагать очень низко над плитой, чтобы она сильно не нагревалась, в противном случае срок ее эксплуатации будет недолгим. Оптимальное расстояние – это 0, 65 м для электрической плиты и 0, 75 м для газовой соответственно. При этом размер вытяжки должен соответствовать размерам плиты для корректной работы.

Итак, наиболее эффективная система вентиляции для кухни – это комбинированная система, на создание которой лучше потратить больше времени, чтобы потом регулярно к ней не возвращаться и не иметь дополнительных проблем.

Нельзя и забывать о качественной вентиляции всего частного дома, чтобы он всегда был обеспечен притоком свежего воздуха, ведь это является залогом хорошего самочувствия всех членов вашей семьи.

Приточная вентиляция в частном доме

Данная система предназначена для замены отработанного воздуха в доме свежим. Она состоит из:

воздухоприемника;
нагревательных и охладительных приспособлений;
очистительных фильтров;
устройств, подающих воздух в помещения;
шумопоглощающих приспособлений.

Через воздушный клапан чистый воздух попадает в систему, поддается определенной обработке, фильтруется, и при помощи вентилятора распределяется по помещениям в доме. Попадая в комнаты, он вытесняет отработанный поток. Подаваемый воздух может дополнительно охлаждаться, или нагреваться.

Вентиляционный клапан

Приточные вентиляционные системы бывают:

канальными — циркуляция воздуха осуществляется по трубам;
бесканальными — поток подается в помещение через отверстия в стенах, окнах.

По способу устройства различают:

наборные вентиляционные системы, состоящие из отдельных агрегатов, соединенных одним воздуховодом;
моноблочные — все приспособления собраны в одном компактном корпусе.

Приточные схемы установки обладают такими преимуществами:

возможностью регулировать температуру и объем подаваемого кислорода;
компактными габаритами;
функциональностью (имеют дополнительные приспособления для очистки, обогрева, охлаждения подаваемого воздуха);
простотой монтажа, обслуживания.

Среды недостатков данного вида вентиляции можно выделить:

шумность. При работе агрегаты системы издают звуки, поэтому необходимо предусмотреть шумоглушитель, установить оборудование подальше от жилых комнат в доме;
необходимость места для установки всех ее элементов (при устройстве наборной системы потребуется);
потребность в регулярном обслуживании.

Вентиляция дома

Видео описание

Пример совмещения на кухне естественной вентиляции с вытяжкой на видео: Так как кухонная плита это постоянный источник достаточно сильных запахов, то область над плитой больше всего нуждается в вентилировании и именно над ней размещают выводной канал естественной вентиляции или электромеханическую вытяжку.

При установке вентиляции в зоне газовой плиты, прежде всего, необходимо сопоставить количество горелок с объемом кухонного воздушного пространства. Нормы требуют:

для кухонного помещения объемом более 8 м³ допускается установка плиты с двумя горелками;
на кухню объемом 12 кубов – не более трех горелок;
на кухню в 15 кубов – 4 горелки.

При соблюдении этого норматива для качественного воздухообмена кухни с газовой плитой достаточно скорости воздухообмена 140 м³/час, а с электрической – 110 м³/час.

Вентиляция бани

У воздуха в бане есть своя отдельная специфика – во время банных процедур влажность достигает 100%, а когда баня не используется, то все как раз и зависит от качества воздухообмена в помещении. Для комплексного решения этих вопросов применяется смешанная вентиляция.

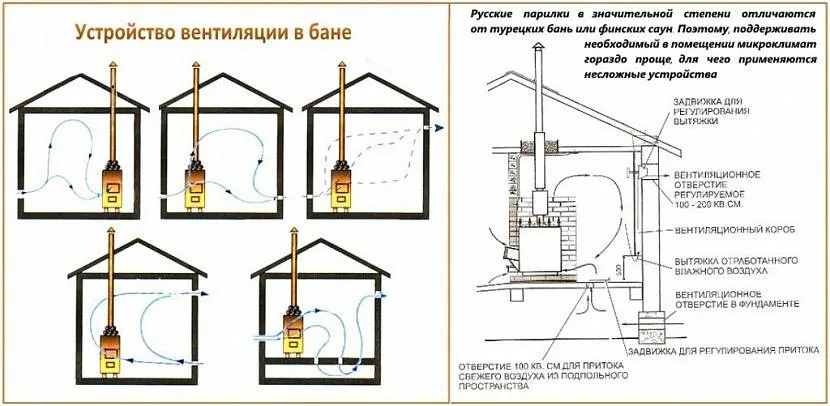

Пример движения воздуха в бане Источник elektroservis-rostov.ru

Но так как механическая часть нужна только на время работы бани, то, по сути, делается максимально эффективная естественная вентиляция и к ней добавляются вентиляторы. Таким образом, во время работы мощность вентилируемой установки позволяет с комфортом париться в бане, а во время её простоя естественная вентиляция проветривает помещение.

Технически это выражается в обустройстве одного-двух приточных каналов и выводного, на который устанавливается вентилятор (желательно, с регулируемым количеством оборотов лопастей).

Схемы работы вентиляции

В зависимости от поставленных задач, которые должна выполнять вентиляция, она подразделяется на 4 вида:

приточная. Для такого рода вентиляции также характерно попадание воздушных масс в дом с улицы через микротрещины и поры в строительных материалах, приточные клапаны, а также во время проветривания. Но интенсивность нагнетания воздуха естественным путем желает лучшего, а в жаркий период приток воздуха может сильно замедлиться либо даже остановиться. Полагаться только на природную вентиляцию – нерационально. По этой причине современный рынок предлагает мощные приточные устройства, обеспечивающие полноценный воздухообмен при экономичном расходе электроэнергии;
вытяжная, которая осуществляет отток отработанного воздуха по специальным воздуховодам. А инфильтрация чистого воздуха с улицы в помещение совершается через любые микротрещины и щели (природный путь), а также во время проветривания;
приточно-вытяжная. Для ее установки в противоположных углах помещения монтируют два канала, первый из которых подает чистый воздух с улицы, а второй выводит уже отработанный наружу. Явным преимуществом такой вентиляции является способность изменять температуру воздуха, а также проводить его ионизацию, увлажнение, обеззараживание и фильтрацию;
воздушная климатическая система – это воздушное отопление, которое может работать круглый год. Технически это выглядит так – к воздухонагревателю подключены воздуховоды, по которым чистый воздух проникает в дом, а отработанный отводится. Все это надежно спрятано от человеческого глаза и не портит интерьер. Визуально воздушное отопление выглядит как вентиляционные решетки, расположенные на полу, стенах или на потолке. Радиаторы, ниши для них, стояки, характерные для привычной нам системы отопления, отсутствуют. Управление очень удобное, оно осуществляется с помощью пультов ДУ.

Воздух может попадать в систему также через грунтовый теплообменник. Воздух, проходя по трубе, расположенной на глубине в 2 метра зимой прогревается теплом земли, а летом тем же способом охлаждается. Как результат – значительная экономия энергоресурсов.

Правила организации вентиляции в коттедже

Чтобы грамотно рассчитать и , стоит учитывать стандартные нормы для частных домов. Главное правило заключается в том, чтобы в течение часа в каждую комнату поступало не менее 50–60 м³ свежего воздуха. Влажность воздуха не должна превышать 50%, а скорость его потока – 1,0 м/с.

Если выбираете сложную систему вентиляции (принудительную), желательно обратиться к специалисту, для правильного подбора воздухообмена и размещения воздуховодов. Возможно, будет потребность в разработке проектно-сметной документации.

Разработка проекта вентилирования дома включает в себя:

подборку оборудования;
составление схемы разводки коммуникаций с учётом архитектурных, строительных, санитарных, экономических критериев.

Устройство вентиляции в частном доме должно учитывать объёмы воздушных масс во всех помещениях и уделять особое внимание проветриванию кухни и санузла. Кроме того, система вентиляции должна быть сконструирована таким образом, чтобы все её элементы находились в свободном доступе человека

Это облегчит ремонт и обслуживание системы.

Особенно важно подобрать приборы, работающие на приток и вытяжку воздуха. Их мощность и производительность должны соответствовать количеству воздушных масс в доме

А также они должны обладать долговечностью, простотой монтажа и использования.

Вентиляция в кирпичном доме должна быть продумана уже на этапе возведения здания. Только в этом случае получится максимально точно и качественно сделать расчёт и установку всех элементов конструкции. В противном случае придётся прибегнуть к простым системам естественной или приточной вентиляции, которые не смогут обеспечить достаточную эффективность.

Расчёт вентиляции в частном доме

Чтобы рассчитать общую вентиляцию коттеджа, стоит измерить объем воздуха в каждой комнате и суммировать его. Именно такое количество должна прорабатывать вытяжка в частном доме в течение часа.

Обязательное требование: установки жилых помещений, кухни, сан.узлов, гаража и ИТП не должны объединяться в одну систему — на каждый вид помещений своя установка.

где V — объём помещения, м³;k — кратность воздухообмена (рассчитывается согласно СП 60.13330.2016 индивидуально для каждого помещения).

После получения данных воздухообмен необходимо округлить до целого значения в большую сторону. Так, если воздухообмен составит 317 м³/час, принимаем его за 320 м³/час.

Величина воздухообмена, м³/час, не менее
Помещение	Постоянно	В режиме обслуживания
Спальня, общая, детская комната	40	40
Библиотека, кабинет	20	20
Кладовая, бельевая, гардеробная	10	10
Тренажерный зал, бильярдная	20	80
Постирочная, гладильная, сушильная	10	80
Кухня с электроплитой	20	60
Кухня с газовой плитой	20	60
Теплогенераторная	20	80 на 1 конфорку
Ванная, душевая, уборная	5	по расчёту, но не менее 60
Сауна	5	40
Гараж	20	5 на 1 человека
Мусоросборная камера	20	80

Выбор деталей и приборов для вентиляционной системы

Диаграмма по выбору сечения воздуховода в зависимости от скорости потока и расхода воздуха

Правильная вентиляция в частном доме включает в себя подбор необходимого оборудования и расположения воздуховодов и решёток по следующим критериям:

Сечения воздуховодов принимаются по давлению, скорости потока и расхода воздуха. Немаловажным фактором следует учитывать толщину материала. При заниженной толщине, не исключена вибрация. Не стоит забывать и о сечении прямоугольных воздуховодов (высота сечения не должна превышать трёх длин). Приемлемо обходиться круглыми сечениями, но это не всегда возможно.
Шумовые показатели внутри воздуховодов не должны превышать 59 Дб, в противном случае необходимы дополнительные шумоглушители.

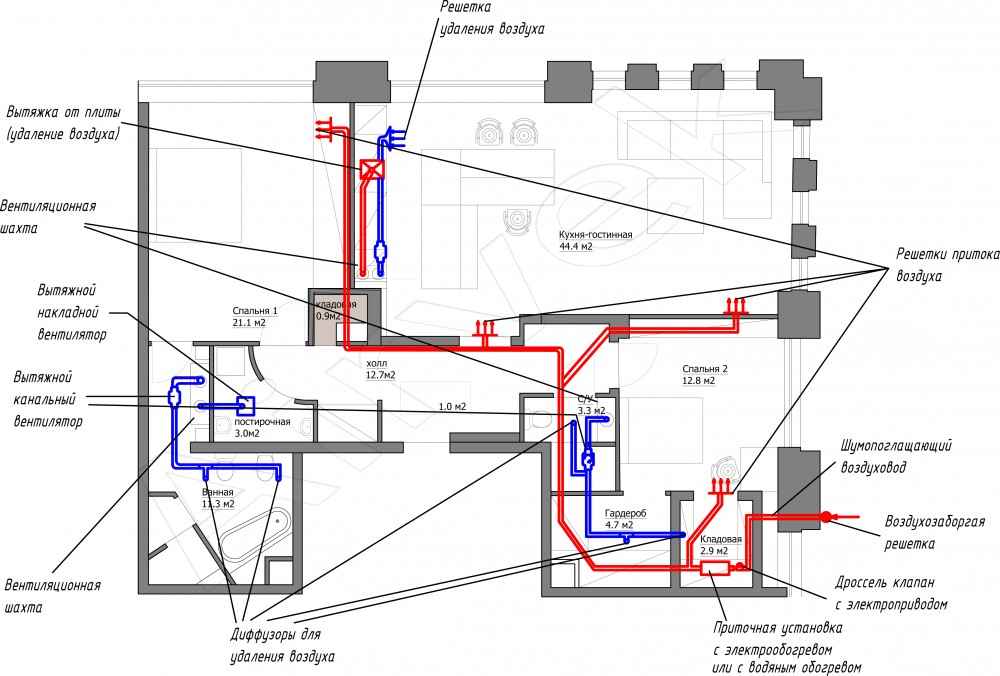

Пример схемы распределения воздушных потоков

Вентиляция в двухэтажном частном доме

Главной задачей владельцев двухэтажных домов, как правило, является обеспечение обмена воздуха в санузлах и кухнях, расположенных иногда на разных этажах. Важен при установке вентиляции двухэтажных домов и минимальный уровень шума. Согласно требованиям, за один час воздух в помещениях такого назначения должен поменяться десять раз. Оптимальной является приточно-вытяжная естественная система вентиляции двухэтажных домов с рекуператором. Рекуператор помогает сохранить тепло в доме, обогревая поступающий в дом воздух.

Качественная вентиляция двухэтажного дома требует оборудования более мощного, нежели одноэтажного. Так, центральная вентиляционная установка должна обладать мощностью не менее 400 кубометров в час.

Удобны в эксплуатации децентрализованные рекуператоры. Их устанавливают в помещение, которое следует проветривать, а система воздуховодов не нужна. Эффект от работы такой системы вентиляции двухэтажного дома заметен не только в той комнате, где установлен рекуператор, но и в смежной.

Оптимальная вентиляция чердака – естественная вентиляция

Эксперты описывают оптимальную систему вентиляции чердака так: воздух входит с улицы в подкровельное пространство через специальные отверстия (располагаются вдоль свесов крыши), поднимается к самой высокой точке и выходит через другие отверстия (как правило, такие отверстия предусматривают в коньке).

Если вы предусмотрели в конструкции выходные отверстия, значит должны быть и приточные. Отсутствие приточных отверстий приведёт к тому, что через выходные будет заходить воздух, а с ним и пыль, грязь, осадки.

Приточных отверстий может быть много. Большое количество входящего воздуха будет компенсироваться за счет выходных отверстий с подветренной стороны. Но если приточных отверстий окажется мало, то ветер сможет заходить через выходные отверстия. Поэтому, чем больше отверстий предусмотрите, тем лучше.

А вот выходных отверстий создавать много нельзя. Нужно ровно столько, сколько требует размер чердака.

Описанную систему называют естественной вентиляцией (не требует электропитания, в отличие от механической вентиляции). Чтобы наладить естественное проветривание, не обязательно создавать приточные и выходные отверстия, можно обеспечить вентиляцию и с помощью слуховых окон, решеток, аэраторов и ветровых турбин.

Типы выходных отверстий

Выходные отверстия могут быть разных типов:

коньковые отверстия,
аэраторы (труба со «шляпкой», устанавливается на скатах),
ветровые турбины (шар из вращающихся лопастей, работает от силы ветра),
вентиляционные решетки (устанавливаются во фронтонах),
слуховые окна (монтируются в кровле).

Применять два разных типа отверстий не рекомендуется. Это может привести к перепаду температур: воздух начнёт «метаться» между двух выходных отверстий разного типа и в итоге не выйдет сразу наружу.

Приточная вентиляция

Чтобы свежий воздух свободно циркулировал в кровельном пироге, сооружают отверстия, через которые заходит воздух. Приток воздуха можно обеспечить через:

отверстия в карнизе, щели между стеной и свесом,
вентиляционные решетки под карнизом,
софиты – перфорированные полосы.

Вместо отверстий можно установить фронтонные окна или решетки. Самый простой и дешевый вариант – решетки на противоположных фронтонах (подходит для двускатной крыши).

Слуховые окна использовать для притока нельзя, даже если вы разместите их довольно низко. Конструкция таких окон обеспечивает лишь выход воздуха. И размещать их ниже традиционного места расположения не рекомендуется: повысится нагрузка на кровлю и на конструкцию самого окна. Кроме того, окна начнут затягивать не воздух, а лишь атмосферные осадки.

Проходной канал

Для вентиляции холодного чердака достаточно создать отверстия снизу и сверху в нужном количестве (соотношение продух к перекрытиям должно составлять 1 к 500). Если же речь идет об отапливаемом чердаке, то необходимо обеспечить движение воздуха снизу вверх по специальному проходному каналу. Канал образуют между слоями изоляции и утеплителем. Зазор для воздушного потока должен составлять минимум 2-3 см. Создается за счет обрешетки толщиной 5 см между стропилами.

Разновидности вентиляционных систем в одноэтажном, двухэтажных домах

Если говорить об основной классификации систем вентилирования, то стоит выделить: осуществляемую естественным образом и ту, которая сопровождается механическими устройствами.

Окна за счет сеток способны помешать проникнуть внутрь шмелям и мухам, комарам и листьям. Но они не защитят от пылинок и растительных аллергенов.

Наиболее простой и позволяющей сэкономить на затратах на электричестве является именно та, которая реализуется естественными методами. Формируется простыми воздуховодными каналами. Габаритные параметры и расположение которых могут создавать более или менее интенсивную тягу, а, соответственно, и вентилирование.

Для распределения воздуха применяют решетки, на 1 дом может приходиться иногда свыше 10 решеток.

Сопровождение вентилирования различными приборами и устройствами применяется в тех случаях, когда естественный способ вентилирования остается неэффективным. Могут использоваться самые разнообразные фильтры, клапанные устройства, нагреватели и охладители, вентиляторные конструкции.

Естественная (простая)

Естественная вентиляция в частном доме является максимально простой, с точки зрения конструирования. В основе ее работы лежат базовые физические процессы, которые основываются на разнице давления, температуры и смешению воздушных потоков с постепенным и регулярным их замещением.

Тяга позволяет в этом случае осуществить постоянный процесс смены воздушных масс.

Уже в момент строительства любое здание, в том числе и частный дом, надо оборудовать устройствами натуральной вентиляции.

Иногда может наблюдаться негативный эффект образования сквозняков. Для того, чтобы избавиться от них достаточно всего лишь оборудовать отверстия специальными типами клапанов. Они не перекрывают ход воздушных масс, но все же отсекают интенсивный воздушный поток, который может вызвать ощущение движущейся струи воздуха.

При естественном типе, выходящие трубы должны возвышаться над верхней точкой крыши приблизительно на 0,7 м. Верхнее отверстие покрывают специальным зонтиком, защищающим от попадания осадков, животных или птиц.

Это базовый минимум, без которого нормальная среда в помещениях не может быть обеспечена.

Принудительная

Принудительная при проектировке требует учесть тот факт, что должны быть установлены специальные вентиляторы, осуществляющих нагнетание воздуха. Используют проветриватели, бризеры, рекуператоры.

Грамотно установленная система вентиляции – залог комфортного проживания в доме.

Приточная

Этот вариант вентилирования дает возможность получить постоянный приток кислорода, поставляемого с улицы.

Оборудуется такой способ вентилирования следующими элементами (с учетом индивидуальных пожеланий): нагревательным элементом, вентилятором, фильтром, системой автоматизированного контроля, специальными воздухоотводами.

Приточная вентиляция в частном доме – подает воздух с улицы в помещение.

Приточная вентиляция может быть выполнена, как отверстие в стене, тогда она является бесканальной. Или спроектированной с использованием специальных воздуховодов, тогда это будет канальный тип.

Вытяжная

Устанавливается не только в квартире, но и в частном коттедже. Данная система представляет из себя комбинацию труб, один из концов которых располагается в наиболее загрязненных помещениях, например, на кухне. Его конец отгораживается решеткой. Тогда как второй выходит наружу. Данная конструкция позволяет избавить такие помещения, как санузлы и кухни от излишков влаги и загрязнений.

В частном доме можно вывести вытяжную вентиляцию через стену на улицу.

Приточно-вытяжная

Данная разновидность может быть спроектирована, как в виде принудительной, так и естественной.

У принудительной, обмен воздухом осуществляется за счет специальных воздуховодов, которые могут быть дополнены фильтрами для очистки, насыщением ионами, охлаждением или нагревом воздуха, увеличением уровня влажности.

Если делается приточно-вытяжная вентиляция, то для нее требуется прокладывать два раздельных вентиляционных канала.

У естественной приточно-вытяжной суть заключается в том, что основными направляющими для движения воздушных масс являются сами коридоры помещений. В этом случае организовать можно вентиляцию даже в помещениях, имеющих нестандартную планировку.

Почему клапан обмерзает

Это явление происходит в районах с низкими зимними температурами. Источником мороза является конденсат, падающий на сильно охлажденные поверхности вентилятора. Чтобы устранить проблему, необходимо определить причину замерзания:

Естественная система отвода отработанных газов неэффективна или не работает вообще. Результат: водяной пар остается внутри помещения и частично выходит наружу через клапан подачи.
Мощность системы отопления не рассчитана на инфильтрацию (приток естественного воздуха) приточным агрегатом. Нагреватель переохлаждается и конденсируется.
Неправильный монтаж, например, вентилятор слишком близко к окну, слишком далеко от радиатора или недостаточная изоляция труб.
Внутренняя часть слишком плотно драпируется, в результате чего вдоль стены образуется холодная зона. Фрост накапливается на обложке.

Среди мнений пользователей есть жалобы на понижение температуры после установки вентиляторов, в буквальном смысле – сильные удары от клапанов. Напоминаем простое правило: прохождение воздуха через элемент зависит только от работы вытяжки. Попробуйте отрегулировать поток на настенной заслонке или частично закрыть выпускное отверстие.

На фотографии слева показана правильная установка вентилятора, холодный воздух смешивается с теплым потоком от радиатора. Справа, клапан слишком низкий.

Вентиляция в двухэтажном частном доме: варианты организации безотказного воздухообмена
