Вентиляция фундамента дома: правила и варианты организации воздухообмена

Тонкости грамотной эксплуатации

Следует помнить, что движение сухого воздуха исключает образование конденсата. Качественная вентиляция возможна при правильном функционировании системы вентиляции.

необходимо постоянно следить за состоянием погоды и проводить несложные замеры:

• Закройте форточки во время продолжительных дождей и таяния снега весной.
• Регулярно обрабатывать внутреннюю поверхность фундамента известью или специальными противогрибковыми пропитками;
• В борьбе с лишней влагой можно использовать ящики с опилками, песком, солью, периодически заменяя наполнитель на сухой.

Подвал нужно проветривать в сухую летнюю жару, а зимой в закрытых пазухах оставлять небольшие места для тяги.

зимой обязательно убирать снег у стен по всему периметру дома, чтобы во время весенних оттепелей вода не затопила фундаменты

Даже если основание дома защищено эффективной стенной дренажной системой, требуется регулярная уборка снега. В период морозов, во время сильного дождя форточки нельзя закрывать сугробами.

Что учесть перед выполнением вентиляции

Думая, как правильно сделать вытяжку в погребе, следует учесть некоторые моменты:

• учесть вентиляцию для погреба на момент постройки;
• выбрать правильный диаметр;
• правильно расположить вентиляционные трубы.

Определяясь, как в погребе сделать вентиляцию, важно продумать схему и отразить в ней основные моменты

Создание вытяжки при постройке

Сама правильная вытяжка в погребе может быть создана лишь тогда, когда закладывается одновременно со строительством дома. Тогда можно учесть потребности семьи и будущее использование подвального помещения.

Когда кладутся стены погреба, за кладкой оставляется специальный проем, куда можно будет вставить вентиляционную трубу. Иногда труба устанавливается уже на этом этапе. В кладке делается небольшое отверстие, куда подводится эта труба для вытяжки воздуха.

Правильный подбор диаметра вентиляции

Вентиляционные трубы не должны быть слишком маленькими в диаметре, так как в таком случае приток и отток кислорода не будет полноценным, и затхлый воздух будет скапливаться внутри помещения.

Важное условие для качественной вентиляции – равномерность диаметров для приточной и вытяжной трубы. В редких случаях вытяжная может быть немного больше. Тогда воздухообмен будет происходить быстрее

Однако приточная никогда не должна быть шире вытяжной, иначе циркуляция воздуха будет нарушена

Тогда воздухообмен будет происходить быстрее. Однако приточная никогда не должна быть шире вытяжной, иначе циркуляция воздуха будет нарушена.

Плохой доступ кислорода в подвал и отток испарений может быть опасным для человека. Опустившись в погреб, можно ощутить резкую нехватку воздуха. У некоторых это даже приводит к обморокам.

Как расположить вентиляционные трубы

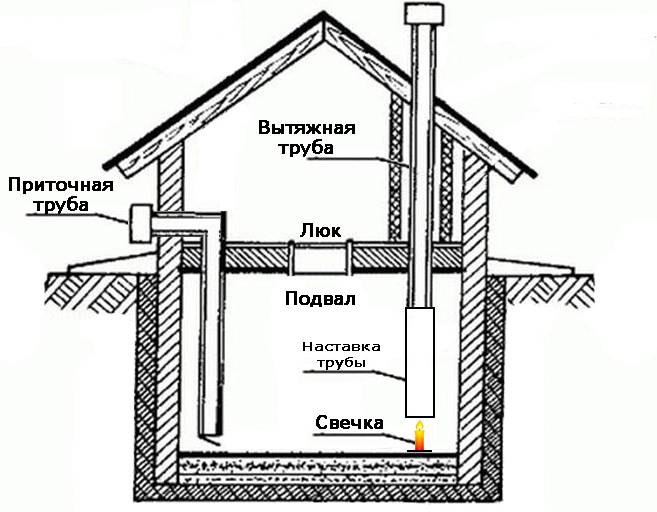

Вентиляция в погребе под домом будет полноценной, если обе трубы для циркуляции воздуха расположены правильно относительно друг друга. Они не должны быть размещены рядом. Идеально, если возможно, установить их в противоположных стенах. В крайнем случае, это можно сделать по одной стене, но в разных углах.

Такое размещение позволит полноценно обновлять климат в подвале. Когда чистый воздух попадает в помещение, он, перед тем, как выйти наружу, пройдет большее расстояние. Так в подвале будет свежее.

Важен и уровень расположения приточной и вытяжной трубы. Свежий воздух всегда прохладнее. Поэтому приточный канал следует размещать внизу, недалеко от пола. Вытяжное отверстие идеально разместить прямо под потолком. Пройдя через подвальное помещение, кислород нагревается и поднимается вверх. Благодаря такому размещению воздухообмен будет проводиться качественно.

Свободный конец вытяжной вентиляционной трубы выводят наружу и поднимают примерно на 1,5 м выше конька. Когда выполняется вентиляция погреба под домом, часто применяются канализационные пластиковые трубы. Их диаметра вполне достаточно, чтобы отлично справиться с вентиляционными функциями.

Важно, чтобы в трубах для притока и оттока воздуха было как можно меньше поворотов. Следует проследить, чтобы по всей длине был один диаметр трубы. Если где-то будет сужение, качество вентиляции резко снизится

Если следовать этим рекомендациям, обмен кислородом будет более свободный

Если где-то будет сужение, качество вентиляции резко снизится. Если следовать этим рекомендациям, обмен кислородом будет более свободный.

Внешние концы вентиляционных отверстий всегда следует закрывать решетками. Без них всегда сохраняется вероятность попадания туда мелких грызунов, или мусора. В итоге, эти каналы быстро засоряются, и сырость не выводится из подвального помещения.

2 Технология утепления свайно-винтового фундамента

Все работы по утеплению фундамента начинаются после того, как ростверк дома покрыт гидроизоляционным материалом. В качестве защиты от влаги используются специальные мембранные пленки, либо, если бюджет ограничен – обычный рубероид.

Утепление свайно-винтового фундамента пеноплексом

Гидроизоляцией покрывается как верхняя часть ростверка, на которой будут размещаться стены здания, так и нижние и боковые части, и оголовки свай, примыкающие к ростверку.

Для создания утепленного фальш-цоколя своими руками вам потребуется наличие следующих инструментов:

• Сварочный аппарат;
• Бетономешалка;
• Шуруповерт как на утепление цоколя пенополистиролом;
• Молоток, мастерок, шпатель, рулетка, канцелярский нож.

Существует два варианта обустройства утепленного фальш-цоколя: первый – это создание тонкой кирпичной стены под ростверком дома, толщина которой составляет полкирпича, второй – использование уже декоративных панелей, которые устанавливаются на ростверк.

2.1 Создание утепленного цоколя из кирпича

Первый вариант более трудоемкий, однако, результат получится максимально надежным и долговечным, тогда как декоративные панели достаточно легко повредить.

Для обустройства кирпичного цоколя под ростверком дома по всему периметру здания необходимо прорыть траншею глубиной в 20-25 сантиметров, и шириною на несколько сантиметров больше, чем размер используемого кирпича.

Траншея заливается бетоном, который после затвердевания будет выполнять функцию фундамента для создаваемого кирпичного цоколя. Учитывая, что глубина бетона минимальна, необходимо армировать основание арматурой диаметром 10-12 мм.

Кирпичный цоколь фундамента на винтовых сваях

По истечению времени, требуемого для полного затвердевания бетона, начинаем строить кирпичный цоколь. Стену необходимо класть участками по 1-2 метра, так, чтобы на внутреннюю поверхность цоколя можно было удобно установить панели пеноплекса.

Для крепления пеноплекса с Изоспаном АМ необходимо использовать специальный клеевой состав, не содержащий органических растворителей. Хорошо зарекомендовал себя клей Ceresit CT83.

Утепленный пеноплексом цоколь с наружной стороны покрывается штукатурным составом, либо оклеивается декоративной облицовкой, это может быть сайдинг, керамическая плитка, либо обычная вагонка.

2.2 Создание цоколя из декоративных панелей

Монтаж панельного фальш-цоколя гораздо проще, чем строительство кирпичной стенки. При правильном подходе к его обустройству, такая технология утепления свайно-винтового фундамента будет долговечной и надежной.

В первую очередь необходимо позаботиться о несущей конструкции, к которой будут крепиться панели цоколя. Для этого по периметру дома к сваям необходимо приварить направляющий каркас из металлического профиля.

Шаг направляющих определяется исходя из высоты, на которую дом поднят над почвой, как правило, 2-3 продольных профилей вполне достаточно. Также в качестве каркаса можно использовать деревянный брус, однако его предварительно необходимо пропитать антисептиком, который препятствует гниению дерева.

К несущему каркасу крепятся плиты утеплителя (экструдированного пенополистирола, либо пеноплекса). Необходимо подобрать толщину плит так, чтобы они не выступали за пределы ростверка, так как к нему будет крепиться декоративная панель.

Деревянный каркас для крепления забирки

Далее, на ростверк дома с помощью клеевого состава устанавливается декоративная забирка

Важно подобрать размер панели так, чтобы верхняя ее часть, которой панель приклеивается к ростверку, обеспечивала надежную фиксацию конструкции, а нижняя часть на 4-5 сантиметров входила в почву (предварительно необходимо выкопать небольшую канавку)

Из места, где забирка и утеплитель соприкасаются с почвой, нужно удалить грунт на глубину 10 сантиметров, и подсыпать керамзитовый песок.

Керамзит обладает низкой теплопроводностью, и не будет давать конструкции промерзать в холодное время года, вследствие чего теплообмен пола и свайно-винтового фундамента будет минимальным.

Технология обустройства утепленного фальш-цоколя свайно-винтового фундамента с пароизоляцией Изоспан В требует наличия естественной вентиляции, которая необходима для предотвращения чрезмерной сырости воздуха под домом, влага из которого будет конденсироваться на внутренней поверхности пола, что может приводить к гниению деревянной конструкции.

Чтобы обеспечить циркуляцию воздуха необходимо создать вентиляционные отверстия. На каждой сторону дома достаточно по одной отдушине. В холодное время года отдушины закрываются теплоизоляционным материалом, либо затыкаются обычной тряпкой.

Как правильно должны быть расположены?

О расположении продухов имеется две точки зрения:

• На противоположных стенах.
• На всех стенах равномерно по всему периметру.

Утверждать однозначно, какой из вариантов верный, невозможно. Естественное движение воздушных потоков зависит от множества внешних факторов, которые практически невозможно полностью определить и заранее организовать.

Работа вентиляционных отверстий сводится к образованию сквозняков, поэтому вполне логично размещение на противоположных стенах.

Однако, сквозняки образуются из-за разницы давлений воздуха в двух точках, что не обязательно должно быть привязано к местонахождению продухов.

Обычно стараются размещать их на подветренной и наветренной сторонах дома, если в регионе имеются постоянные преобладающие ветра.

Высота отверстий над землей также имеет значение. Чем ниже, тем вероятнее проникновение в подвал дождевой или талой воды.

Обычно считается достаточным 30 см над отмосткой, но для регионов со снежными зимами высоту можно увеличить.

Какими должны быть отдушины в фундаменте

Существуют определенные строительные нормативные акты, в которых четко описано, сколько и каких размеров должны быть сквозные вентиляционные отверстия в фундаментной конструкции. Но ничего нет про форму. Поэтому геометрическая составляющая продуха выбирается владельцем дома по своему усмотрению.

отдушины в фундаменте

Размеры и количество

А вот с этими двумя параметрами надо разобраться конкретно. Потому что именно от них зависит воздухообмен в цокольном этаже. А данная характеристика является главной с точки зрения вентиляции. И есть определенные нормативы, которые определяют ее с учетом назначения помещения. В подвальном пространстве кратность воздухообмена составляет 1 м³/ч. То есть за один час воздух в цоколе должен полностью поменяться на чистый с улицы.

Чтобы точно определить размеры продухов с учетом воздухообмена, необходимо провести сложные расчеты. Чтобы упростить весь этот процесс, рекомендуется использовать простое соотношение: 1:400. Здесь «400» – это площадь пола подвала в квадратных метрах. То есть именно для этого показателя сечение продуха будет равна: 1:400=0,0025 м². Или 25 см². По сути, это небольшое квадратное отверстие 5х5 см.

схема монтажа продушин

А так как отверстий в фундаменте должно быть как минимум два, которые располагаются на разных сторонах конструкции, то размеры продухов уменьшаются в два раза. Все дело в том, что вентиляция – это вход чистого воздуха в помещение и выход загрязненного из него. То есть должно создаваться движение воздушных масс с захватом как можно большего его количества. Именно поэтому отверстия располагают на разных сторонах фундамента.

Если в подвал введена через пол вертикальная труба вентиляционной системы, то оставляется один продух сечением. Оба отверстия надо развести по разные стороны помещения.

Но в нормативных актах есть определенная оговорка, касающаяся минимального сечения отдушины в фундаменте. Оно составляет 0,05 м². В сантиметрах это 500 или 22,3х22,3 см. Хотя вариантов по форме много, к примеру, 20х25.

Что касается количества, то из выше обозначенного примера становится ясно, что этот параметр зависит от общего расчетного сечения вентиляционного отверстия. Понятно, что один продух в 500 см² – это практически окно. Заменить его можно несколькими меньшего сечения отверстиями.

Варианты расположения

Существуют рекомендательные показатели, которые все же лучше придерживаться:

1. Расстояние между вентиляционными отдушинами – 2-3 м. Располагать отверстия надо равномерно по всей длине фундаментной конструкции.
2. В углах подвала больше всего скапливается влаги, поэтому в этих местах продухи устанавливаются обязательно. Но нарушать конструкцию фундамента в углах не рекомендуется, потому что так снижается прочность. Поэтому минимальное расстояние от угла – 0,9 м. При этом угол считается внутренний, а не внешний снаружи.
3. Высота расположения от грунта – 20-30 см. Ниже делать нельзя, будет затекать вода от атмосферных осадков.

Расчет вентиляционных отдушин

Перед тем как сделать продухи в фундаменте, необходимо рассчитать их общее сечение. К примеру, есть дом площадью 1000 м². Площадь отдушин – 1000х0,0025=2,5м². Для их формирования решено использовать пластиковую трубу диаметром 100 мм или 0,1 м. Ее сечение исчисляется по формуле площади круга:

πR²=πD²/4=3,14х(0,1)²/4=0,008 м²

Теперь надо общую площадь отдушин разделить на полученное значение: 2,5/0,008=312 штук. Это количество отверстий, необходимых для формирования вентиляции в фундаменте дома из трубы диаметром 100 мм. Изменяя размеры продух в большую сторону, уменьшаем их число.

Методики расчетов параметров вентиляции

Точный расчет вентиляции в частном доме выполняется на специализированном программном обеспечении, для работы с которым надо как минимум знать в каком порядке и какие данные использовать. По этому для того чтобы сделать один раз и по уму, начинать нужно с разработки индивидуального проекта вентиляции частного дома.

Но наряду с такими расчетами, существуют методики простейших вычислений, которые дадут возможность примерно оценить необходимые параметры.

• По нормам потребления. Согласно СНиП, потребление воздуха одним человеком (Vнорм) примерно равняется 60 м³/час. Значит, чтобы рассчитать производительность вентиляции, используется формула V=Vнорм*N, где N – количество постоянно проживающих жильцов проблема этого подхода заключается в том, что жильцы могут находиться в разных помещениях или собираться в одном. По этой причине такой подход используют только при воздушном отоплении (воздушных климатических системах) с циркуляцией воздуха внутри дома и с подмесом свежего в указанных количествах.
• По кратности обновления воздуха (расчет по площади). Нормативы СНиП требуют, как минимум, однократного почасового обновления воздуха. Если при этом для комфортного самочувствия людей в помещении однократной циркуляции воздуха недостаточно, используют формулу V=K*S*H, где K – кратность воздухообмена, S – общая площадь частного дома, H – высота потолков. Показатель кратности варьируется от 1 до подход встречается наиболее часто, но связан со значительно большим объемом подаваемого в дом и удаляемого из него воздуха, чем при предыдущем случае.

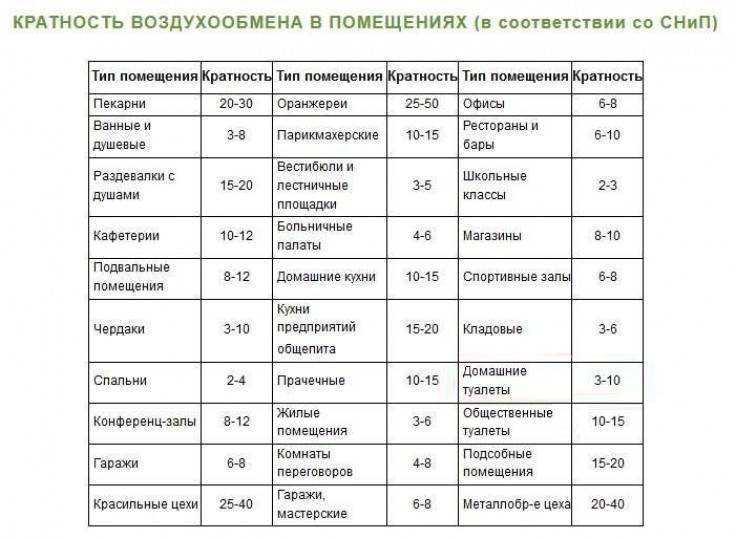

Требования СНиП по кратности воздухообмена в таблице:

Как их делают?

Продухи обустраивают минимум в 30 см над поверхностью земли, желательно как можно выше, чтобы туда не затекала вода во время обильных осадков и таяния сугробов. Взаимное расположение отверстий должно быть параллельным, тогда качество вентиляции улучшится. Если ленточный фундамент имеет простенки, в них тоже необходимо предусмотреть отдушины. Оптимальное расстояние между продухами — 2-3 м, от угла дома — 1 м, количество всегда четное.

Круглые отдушины делают с помощью пластиковых канализационных труб, заполненных песком и закрытых заглушками. Подготовленные фрагменты нужной длины устанавливают в каркасе фундамента, заливают его (песок внутри страхует от поломки под тяжестью бетона), а после высыхания снимают опалубку и вытаскивают заглушки. Прямоугольные продухи обустраивают в кирпичном или блочном фундаменте, образуя отверстия при кладке.

Если строители не сделали продухи, а потом выявились печальные последствия этого упущения, придется вызывать мастера алмазного бурения и высверливать необходимые отверстия.

Закрывать ли продухи в фундаменте на зиму?

Для специалистов такого вопроса не стоит. Очевидно, что при закрытых вентиляционных отверстиях в подпольном пространстве неизбежно повысится влажность. Даже зимой там земля не промерзает, замерзает только верхняя поверхность грунта и нижняя часть конструкции пола. При закрытии вентиляционных ходов для “сохранения тепла”, влага конденсируется, а вредоносный радон не прекращает поступать из почвы в подвал, его вредные испарения проникают в дом через пол, угрожая здоровья проживающих в здании людей.

Поэтому вентилирование не должно прекращаться даже в лютые морозы. Просто необходимо заделать все зазоры и щели между перекрытиями.

Советы чем закрыть продухи в фундаменте на зиму ни к чему хорошему не приведут, кроме вреда конструктивам здания и вашему здоровью.

Правила определения размеров продухов, их количества и расположения

При определении параметров вентиляционных отверстий в фундаментальной основе дома следует принимать за основу нормативы СНиП 31-01-2003. Согласно этому документу общая площадь отдушин и площадь всего пола должны находиться в пропорции 1:400. В регионах с повышенным выделением радиоактивных газов это соотношение должно составлять 1:100 или 1:150. Минимальная площадь всех отверстий для вентиляции подпольного пространства не может быть меньше 0,85 м2, а наименьший размер одной отдушины составляет 0,05 кв.м.

Продух может быть выполнен в форме круга, квадрата, треугольника или прямоугольника. Традиционными вариантами считаются квадрат или прямоугольник, так как для их изготовления не требуется особая технология. Современные фундаменты чаще всего имеют продухи круглой формы, которые формируются на этапе заливки посредством закладки отрезков канализационных труб.

Что касается расположения отдушин, то здесь также существуют определенные правила:

• Отверстия должны располагаться с одинаковым шагом друг от друга.
• Расстояние от угла фундамента до крайней отдушины не может быть больше 90 см.
• Количество продух должно быть четным.
• Рекомендуемое расположение – друг против друга, что позволяет создавать сквозняк для улучшения вентиляции.
• Высота расположения определяется индивидуально для каждого случая, но не ниже 30 см от поверхности грунта. В этом случае можно избежать затопления пространства под полом дома водой от таяния снега или больших осадков.

Вентиляция фундамента дома – последовательность работ

Расположение вентканалов в ленточном основании строения, как правило, определяется на этапе проектирования. Выполнение мероприятий по формированию вентиляционных отдушин круглого сечения на стадии изготовления ленточного фундамента выполняйте при укладке арматурного каркаса.

Для эффективного проветривания основы постройки достаточно грамотно организовать отверстия, так называемые продухи, через которые будет входить и выходить воздух

При выполнении работ придерживайтесь следующего алгоритма:

1. Подготовьте закладные элементы, для изготовления которых используются трубы из пластика или асбоцемента.
2. Разрежьте трубы на заготовки, длина которых соответствует внутреннему размеру щитовой опалубки.
3. Заполните подготовленные заготовки песком и закройте торцевые части труб самодельными заглушками.
4. Зафиксируйте в деревянной опалубке подготовленные фрагменты труб и обеспечьте плотное прилегание торцов.
5. Заполните щитовую опалубку бетонным раствором, обеспечив неподвижность установленных труб.

Благодаря заполнению труб песком, их проблематично деформировать при бетонировании. После твердения бетона несложно очистить вентиляционные каналы от остатков песка и приставшего раствора бетона.

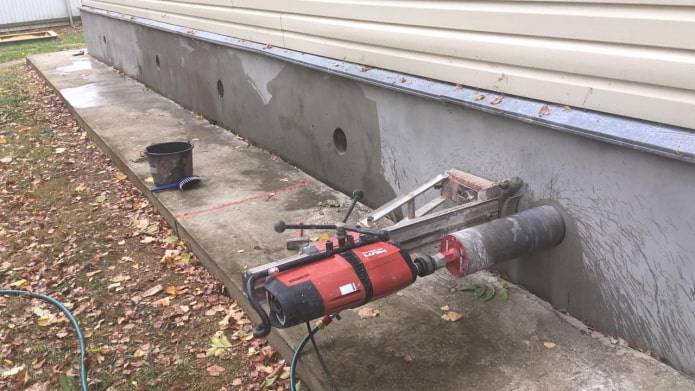

Для сверления потребуется профессиональное оборудование:

• перфоратор увеличенной мощности;
• приспособление для обеспечения горизонтальности рабочего инструмента;
• специальная коронка с алмазным покрытием.

При выполнении работ в готовом фундаменте велика вероятность разрушения арматурного каркаса при бурении алмазной коронкой, что может отрицательно сказаться на прочности основания. Именно поэтому лучше формировать каналы на этапе строительства.

https://youtube.com/watch?v=dQJ-xp6R0Ic

Обустройство продухов

Важнейшим вопросом при обустройстве вентиляции в цокольном помещении является количество продухов в стенах. Если их будет недостаточно, то любая система не сможет эффективно функционировать даже в небольшом подвале. В нем обязательно будут образовываться зоны с повышенной влажностью, способствующей появлению грибка.

Продухи обеспечивают приток свежего воздуха

В профильном Своде правил СП 54.13330.2011 указывается, что площадь всех вентиляционных отверстий в помещении должна быть не менее 1/400 от площади подвала или цоколя, а площадь каждого из них — не менее 0.05 м2. Продухи должны располагаться по всему периметру равномерно.

В том же документе оговаривается, что диаметр круглого отверстия должен быть не меньшим 25 см, а минимальные размеры прямоугольных продухов — 20х22 см. Вентиляционные отверстия не рекомендуется делать максимально большими и расположенными на больших расстояниях друг от друга. Лучше вместо 4 больших сделать два десятка отверстий с минимально допустимыми размерами, расположив их примерно через каждые 1.5 метра по периметру.

К конфигурации продухов каких-либо требований не выдвигается. Они могут быть любой формы — круглые, квадратные, треугольные. Но легче всего обустроить круглые продухи. Для этого надо в ходе сооружения фундамента просто вставить в опалубку отрезки пластиковых труб, длина которых должна соответствовать толщине стены подвала.

Создание продухов при сооружении фундамента

Вентиляция фундамента своими руками. Пошаговая инструкция

Рассмотрим процесс изготовления продухов в ленточном фундаменте. Для обоих способов он почти не отличается, отличия появляются только на завершающем этапе. Вот шаги, по которым делаются вентиляционные отверстия:

Сначала нужно спроектировать будущий фундамент на бумаге, разметить расположение вентиляционных отверстий

Важно, чтобы отверстия располагались напротив, если они размещены в противоположных (параллельных) стенах.
Трубы (диаметр 11-13 см) нарезается на куски так, чтобы длина соответствовала ширине будущей ленты фундамента. Отрезки засыпаются песком, концы плотно забиваются тряпками.
Подготавливается опалубка для заливки фундамента

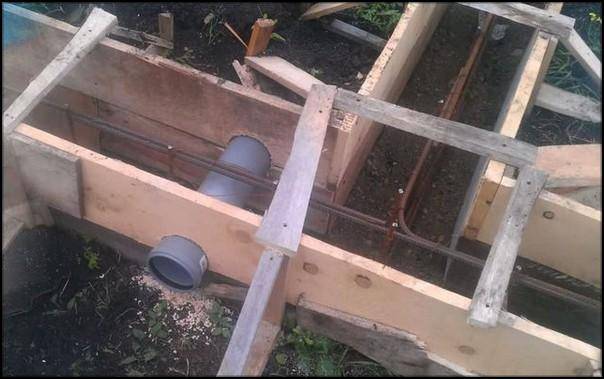

В нее закладываются обрезки трубы. Они должны плотно упираться в стенки опалубки.
Опалубка заливается бетоном и оставляется до полного застывания.
Трубы после застывания бетона очищаются от песка.
Концы труб закрывают решеткой или шиберами.

Все о разновидностях пластиковых воздуховодах для вентиляции читайте здесь.

Если для создания продухов применялись конструкции из деревянных брусков, их необходимо оставить в бетоне до полного высыхания (не менее, чем на 30 суток). Затем, когда бетон полностью отвердеет, бруски нужно удалить. Для этого применяют следующую технологию:

• Сверлом по металлу намечают на бруске несколько отверстий.
• Затем отверстия расширяют с помощью сверл по дереву.
• Молотком и стамеской расщепляют брусок, отбивают внешние углы.
• Ударами кувалды отбивают остатки бруска.

Далее точно так же закрывают вентиляционный канал решеткой или шибером.

Какую выбрать схему вентиляции?

Итак, мы разобрались с тем, нужна ли система вентиляции под полом, и теперь остается решить, какую схему выбрать для конкретных условий. Есть несколько важных моментов, которые следует учитывать при выборе системы. Работа вентиляции во многом зависит от типа климата в конкретной местности, средней уличной температуры и пр.

В устройстве естественной вентиляции следует обязательно соблюсти главное правило: приточные отверстия расположены ниже вытяжных. Чем больше между ними высотное расстояние, тем эффективней действует система

Естественная вентиляция более эффективна зимой, так как именно в это время фиксируется большая разница между температурой внутри подпола и на улице, благодаря чему обеспечивается хорошая циркуляция воздушных масс.

Однако при еще большем понижении температуры существует вероятность чрезмерного увеличения воздухообмена, что тоже не особенно хорошо, так как может привести к промерзанию конструкций. Поэтому при значимом снижении температуры продухи нужно закрывать.

Если в доме устроена приточно-вытяжная вентиляция, вытяжку из подвала есть смысл подключить к общей схеме. Так отток воздуха будет стимулирован в любую погоду

Для обустройства комбинированной вентсистемы для небольшого по площади подпола достаточно будет установки одной трубы. Чтобы она могла обеспечивать и вывод, и прием воздушных масс, нужно ее разделить по вертикали на 2 канала.

Такие вентиляционные трубы продаются в строительных магазинах. На каждом канале ставится своя задвижка для регулировки интенсивности потока. Функционирование такой вентиляции проверяется достаточно просто: нужно приложить лист бумаги к выходным отверстиям по очереди.
