Вентиляция чистых помещений: правила проектирования и монтажа систем вентиляции

Проектирование и монтаж

Для обеспечения максимально качественной вентиляции, необходимо выполнять ее проектирование и монтаж уже на этапе строительства. Только так можно учесть все меры безопасности, правильно спроектировать вытяжные зоны.

Но случается и так, что необходим монтаж системы вентиляции в уже построенном здании. В этом случае следует учесть все условия, в которых будет эксплуатироваться система, а так же назначение самого помещения.  Выбор оборудования всегда зависит от взрыво- и пожароопасности помещения.

Как известно для производственных помещений используют обще обменную и местную вентиляцию. Первая отвечает за воздухообмен и очистку воздуха всего помещения. А вот с помощью местных отсосов можно решить только локальные задачи в месте образования тех самых вредных веществ. Но удержать и нейтрализовать такие воздушные потоки полностью, препятствуя их распространению по всему помещению, не удается. Тут необходимы дополнительные элементы, такие как зонты.

На выбор оборудования при монтаже вентиляции производственных помещений оказывает влияние тип производства и количество выделяемых вредных веществ, параметры самого помещения, и расчетная температура для холодного и теплого времени года.

Подведя итог хочется сказать, что такая непростая задача, как расчет, проектирование и последующий монтаж вентиляции, должны выполнять квалифицированные специалисты, у которых за плечами багаж знаний и накопленный годами опыт.

Нормы воздухообмена в чистых помещениях

С развитием новейших технологий потребность в чистых производственных помещениях выросла. В промышленности применяются все более дорогостоящие и сложные материалы.

В данных условиях цена ошибки при производстве современной продукции из-за несоответствия промышленной среды и оборудования рабочих мест очень высока.

В операционной комнате достичь стерильной атмосферы можно одним способом – выталкивание внутренних воздушных масс притоком свежего кондиционированного воздуха

Во всем мире общепризнанным документом, устанавливающим нормы вентиляции чистых помещений, проектирования, строительства, оснащения и аттестации, а также делящим их на особые классы чистоты является серия стандартов ISO 14644,имеющая общее название «Чистые помещения и связанные с ними контролирующие среды», разработанная Международной организацией по стандартизации (ISO).

В эту категорию нормативов входит 9 регулирующих документов.

Нормативы ISO 14644 «Чистые зоны и связанные с ними контролируемые среды».

№ документаКраткое название
ISO 14644-1Классификатор чистоты воздушных масс
ISO 14644-2Нормы контроля и мониторинга для подтверждения соответствия ISO 14644-1
ISO 14644-3Способы тестирования
ISO 14644-4Проектировка, строительный процесс, ввод в действие
ISO 14644-5Обслуживание
ISO 14644-6Определения и термины
ISO 14644-7Изолирующие конструкции (боксы, укрытия с очищенным воздухом и т.д.)
ISO 14644-8Классификатор молекулярных загрязнений воздушных масс
ISO 14644-9Классификатор чистоты поверхностей по концентрации частиц

В России используется утвержденная подборка стандартов ГОСТ Р ИСО 14644, которая представляет собой перевод международного норматива ISO 14644 «Чистые помещения и связанные с ним контролируемые среды».

Документация, регламентирующая российские стандарты разработана Техническим комитетом по стандартизации ТК 184 «Обеспечение промышленной чистоты» и общественным учреждением Ассоциацией инженеров по контролю микрозагрязнений (АСИНКОМ).

В зависимости от класса чистоты промышленного помещения и проводимых в нем технических процессов, предъявляются разные нормы к оснащению и оборудованию воздухообмена.

Существует 9 классов помещений, в которых допускается определенная концентрация пыли и микроорганизмов в воздухе согласно нормам ГОСТ ИСО 14644-1-2000.

Таблица пределов максимальной концентрации частиц в помещениях в соответствии с классами чистоты принятых Международной организацией по стандартизации ISO

Системы подготовки вентиляционного воздуха должны обеспечивать его чистоту по числу аэрозольных частиц и, в случае необходимости, наличию микроорганизмов в чистых зонах соответственно требованиям ГОСТ Р 52249-2009 «Правила производства и контроля качества лекарственных средств».

Кроме того, они должны поддерживать перепад давления по отношению к окружающим помещениям более низкого класса чистоты.

Вентиляция металлургического цеха

Расчет вытяжной вентиляции цеха основывается на удалении теплоизбытков от доменных печей. Кроме того, аспирационные устройства предназначены для отведения избыточного количества пыли, образующегося, например, при использовании твердого топлива (уголь). Система аспирации оснащается электрофильтрами, рукавными фильтрующими устройствами, которые отличаются высокой производительной мощностью. Отделения подачи топлива к доменным печам оборудуются системами отопления, кондиционирования, вентилирования.

Примеры расчета расхода воздухопотока основываются на учете факторов:

  • применение вентиляторов мощностью несколько сотен кВт;
  • чрезмерная запыленность воздушной среды;
  • опасность возникновения пожара в некоторых зонах;
  • необходимость обеспечения приемлемых условий труда персонала;
  • поддержание заданных температурных параметров;
  • обеспечение простого, малозатратного техобслуживания.

Особенности вентиляции общественных зданий

От чистоты воздуха в закрытом пространстве зависит не только уровень комфорта, но и самочувствие людей, которые пребывают в нем постоянно. Если квартиру или дом человек может оборудовать согласно своим личным предпочтениям, то в общественном здании вопрос вентилирования целиком передан в ведение застройщика и управляющей компании.

Загрязнение неминуемо в месте скопления большого количества людей. Этот фактор не зависит от каждого, но наличие в кабинетах десятков компьютеров, оргтехники, специального профессионального оборудования неминуемо ведет к необходимости усиленного вентилирования. В некоторых случаях причиной становятся некачественные строительные материалы, применяемые при ремонте помещений, дешевая офисная мебель.

Главный враг чистого воздуха — дым от сигарет. Здания, где предусмотрены помещения для курящих, нуждаются в особенно внимательном проектировании вентиляционных систем. Требуются достаточно большие материальные затраты и неукоснительное соблюдение норм законодательства. Дым не должен проникать в соседние залы или долго задерживаться в специально оборудованных комнатах.

Вентиляция общественных зданий разрабатывается на этапе формирования проекта архитекторами. Она создается с учетом индивидуальных конструктивных характеристик всего строения и его отдельных площадей. Процедура регламентируется законодательно установленными техническими СНиП. Нормативные акты принимает исполнительная власть. Они определяют:

  • правила осуществления деятельности по градостроению;
  • инженерные изыскания;
  • архитектурно-строительное проектирование.

Для зданий и сооружений действуют строительные нормы и правила 41-01-2003. Они освещают вопросы отопления, вентиляции и кондиционирования.

Часто используемые схемы

При разработке воздуховодов одной из наиболее острых проблем считается грамотное устройство воздушных потоков. В настоящее время чаще всего эксплуатируются 5 способов расположения воздухораспределительных девайсов, выбор которых напрямую зависит от назначения чистых помещений. Рассмотрим эти схемы:

  • Однонаправленный приток воздуха осуществляется посредством наклонной вентиляционной решетки;
  • Не однонаправленный приток воздушных масс выполняется за счет применения потолочных диффузоров;
  • Подача приточного воздуха в операционную производится через перфорированный потолочный блок с созданием однонаправленного потока воздушной смеси;
  • Поступление приточного воздуха происходит благодаря потолочному воздухораспределителю, создающему однонаправленный поток воздуха в рабочую зону;
  • Подача не однонаправленного воздуха совершается с помощью кольцевого воздушного шланга.

Вытяжное обдувание операционных осуществляется за счет вытяжных вентиляторов и приточных решеток, оснащенных обратными клапанами.

Практика показала, что лучшим приспособлением для создания однонаправленного потока воздуха в операционной являются потолочные сетчатые распределители воздуха. К примеру, ламинарный потолок размером 1,8х2,4 метра в операционной, площадь которого достигает 40 м2, позволит организовать 25-кратный обмен воздуха при скорости выхода воздушных масс из прибора 0,2 м/с. Этих показателей хватит для ассимиляции избытков тепла от функционирования техники и количества медработников в операционной.

Разработка вентиляционных и кондиционирующих систем в чистых помещениях – это сложный процесс, который требует, чтобы человек разбирался в процессах воздухообмена и тонкостях применения воздухораспределительных агрегатов. Именно по этой причине для сборки всей конструкции на таких объектах необходимо обращаться только к мастерам своего дела.

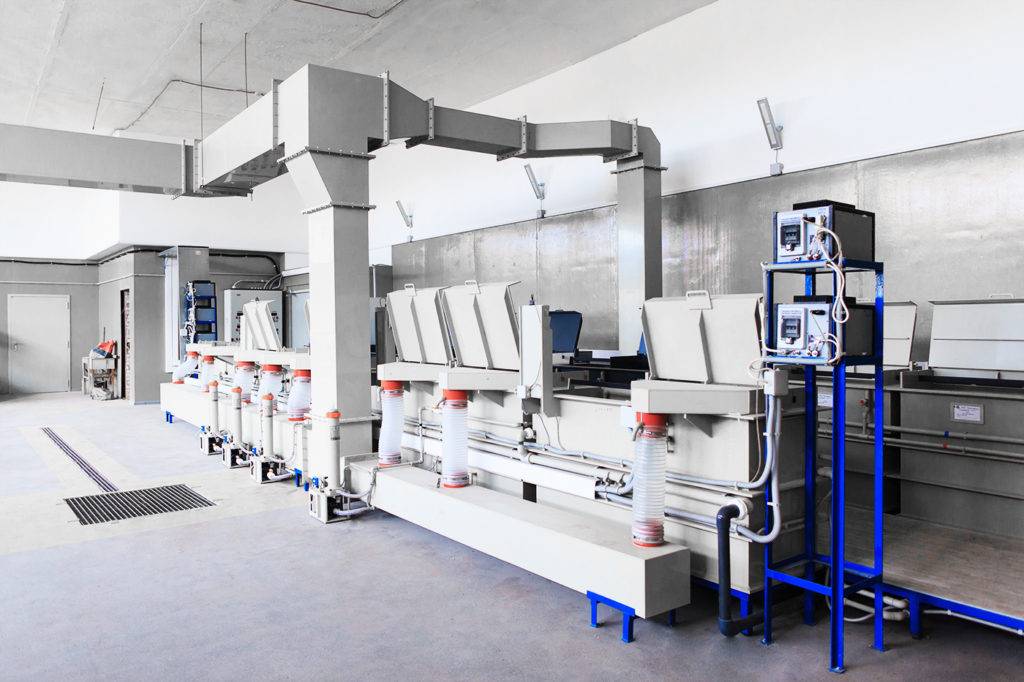

Вентиляция гальванического цеха

Опасность представляют щелочные, кислотные, электролитные пары, цианистый водород, присутствуют избыточные тепло-влажностные показатели. Вентиляционная система обязательно должна отвечать нормам пожарной безопасности, изготавливаться из нержавеющих материалов, либо покрываться антикоррозийной защитой.

Нормы вентиляции определяют кратность воздухообмена гальванического цеха равную 3 (помещения для производства цианистых солей, других растворов). Приток подается сверху, 5 % от него должны попадать в находящиеся рядом отделения. Удаляемый общей вентсистемой воздухопоток обязательно фильтруется от вредных примесей.

В качестве локального вентилирования используются бортовые отсосы для резервуаров с кислотой, цианистым раствором. Вытяжки оснащаются взрывобезопасными вентиляторами с дополнительным резервным механизмом. Удаляемый воздух должен очищаться перед выбросом наружу.

Расчет вентиляции горячего цеха

Расчет производится с учетом следующих критериев:

  • тип установленной техники для готовки;
  • тип зонта, высота размещения над рабочей поверхностью;
  • наличие-отсутствие краевых завес;
  • тип пищи, которую планируется готовить;
  • направление воздухопотоков внутри кухни.

Методы расчета:

Метод кратностей воздухообмена

Используется как дополнительный способ, так как показывает приблизительные результаты. Основывается на немецкой методике VDI52, согласно которой кратность воздухообмена зависит от высоты потолка. Мощность, тип тепловой техники в расчет не принимаются. При этом кратность вытяжки всегда больше кратности воздухопритока.

Для кухни высотой 3-4 м кратность притока составляет 20 в час, вытяжки – 30. При высоте потолков 4-6 м приток – 15, кратность вытяжки – 20. Высота более 6 м: приток – 10, вытяжка – 15.

Метод скорости всасывания

Принимает во внимание скорость, с которой затягивается отработанный воздух с частицами жира, гари, запахами. В расчете участвует горячий поток между верхним краем рабочей поверхности (например, плиты) и нижним краем вытяжки

Стороны примыкания к стене не учитываются.

Средняя скорость движения составляет 0,3 м/с (для мармита – 0,2 м/с, фритюрницы – 0,5 м/с). При этом вытяжной край должен выступать над свободным краем рабочей поверхности на 150-300 мм.

Данный способ применяется для стандартных вытяжек. Является проверочным методом при использовании других схем расчета. Тем не менее прост, с его помощью можно рассчитать эффективное тепло-, дымоудаление, отведение гари.

Метод мощности оборудования

Также определяется нормативами немецкого VDI 52. Расчет вентиляции в горячем цехе основывается на удельном тепловыделении техники (явном и скрытом), которое приходится на 1 кВт потребляемой мощности.

Плюсом методики является учет особенностей типа используемого оборудования. Минус – устаревшие данные о значениях явной-скрытой теплоты кухонной техники, которые необходимо дополнительно проверять.

Основываясь на методике, были составлены таблицы расхода удаляемого воздуха для типов техники, используемой при готовке пищи, а также таблицы коэффициента одновременности, учитывающего несинхронную работу тепловой техники.

Расчеты производятся согласно данным из таблиц: потребляемая мощность умножается на показатель удельной теплоты и на коэффициент одновременности. Применяется наиболее часто.

Метод типа оборудования

Расход отводимого воздуха определяется для каждого оборудования отдельно, затем показатели суммируются. Недостатком является учет лишь площади техники тепловой обработки, а мощность не учитывается.

Последние три методики позволяют вычислять расход воздуха для стандартных вытяжных зонтов. Для фильтрующих потолков показатели необходимо уменьшить на 20-25%, приточно-вытяжных зонтов – на 30-40%. Пример расчета по вентиляции любого кухонного помещения покажет, что методика кратностей более из всех приблизительна, не учитывает факторов, касающихся непосредственно техники.

Задачи, решаемые при проектировании

Специалисты компании при проектировании вентиляции в помещениях загородного дома, коттеджа или любого другого объекта решают следующие основные задачи:

  1. В первую очередь производится расчет воздухообмена по помещениям, в которых предусмотрена система вентиляции воздуха.
  2. Второй задачей проектирования вентиляционной системы является проведение аэродинамического расчета, в результате которого определяются общий расход воздуха, подбираются размеры сечения воздуховодов по критериям подбора, и, исходя из этого, рассчитываются потери давления в системе воздуховодов.
  3. Третьей задачей проектирования является проведение акустического расчета — расчет звукового давления на выходе из воздухораспределительного устройства.
  4. На основании аэродинамических расчетов производится также детальный и окончательный подбор вентиляционного оборудования, определяются места размещения вентустановок и проведения трасс воздуховодов.

Приблизительно так выглядит спроектированная система вентиляции здания

Низкий шум и вибрации

Полученная в результате этих расчетов вентиляционная система проверяется на соответствие требованиям нормативно-технической документации по предельным значениям шума и вибраций. При несоответствии требованиям предусматриваются мероприятия по их снижению до требуемого значения.

Климат-контроль и энергосбережение

Созданная по нашим проектам вентиляция выполняет не только задачу обеспечения заданного воздухообмена в помещениях, но и позволяет производить климат-контроль в здании, а также учитывает работу систем отопления и кондиционирования. Возможность интеграции вентиляции с этими климатическими системами, а также с системой электроснабжения, заложенная еще на этапе проектирования, позволяет значительно снижать энергопотребление всего здания.

Интеграция

Наши специалисты в процессе проектирования вентиляции добиваются ее корректной интеграции с другими инженерными системами для обеспечения согласованной работы всего комплекса климатических и других инженерных систем. Спроектированная система может работать под управлением системы «Умный дом». В результате вы получаете современную управляемую систему вентиляции с функцией климат-контроля.

Видео ниже демонстрирует пример эскизного проектирования системы приточно-вытяжной вентиляции, а вернее — климатической системы в частном коттедже, включающей:

  • функции климат-контроля,
  • функции вентиляции и отопления с помощью внутрипольных конвекторов,
  • элементы интеграции с системой отопления и охлаждения,
  • видео показывает расположение основного инженерного оборудования, трасс воздуховодов и других инженерных коммуникаций на цокольном и 1-м этажах коттеджа, а также место монтажа приточно-вытяжной вентиляционной установки Swegon Gold.

Перспективные технологии

Этот девиз — «Мы работаем с технологиями, которые в будущем станут стандартами», — для нас не пустой звук. В процессе проектирования наша компания предлагает заказчикам только современные технологичные решения, которые будут актуальны в течение всего срока службы вентиляционной системы

Особое внимание уделяется нами применению энергосберегающих технологий. Для 90 % разработанных объектов наша компания применила энергоэффективные вентиляционные установки приточно-вытяжной вентиляции

Эргономика

Созданные нашей компанией вентиляционные системы очень эргономичны — устройства управления вентиляцией при проектировании располагаются в легкодоступных местах, что позволяет легко управлять климатом в помещениях.

Эстетика

Кроме соблюдения требований к эргономике, наши специалисты при проектировании вентиляционных систем выполняют также требования дизайнеров и архитекторов к эстетике, чтобы диффузоры и другие конечные устройства системы вентиляции без проблем вписывались в дизайн любого помещения в вашем доме, коттедже, квартире или офисе.

В процессе проектирования обязательно учитываются личные пожелания заказчика.

Особенности проектирования системы вентиляции чистых помещений

Проектирование и монтаж систем вентиляции и кондиционирования чистых помещений требует навыков в работе со спецоборудованием, а также знаний норм и требований, предъявляемых к чистым помещениям.

Существует три схемы организации воздухообмена в чистых помещениях:

  • все потоки воздуха движутся параллельно;
  • неупорядоченное направление – подача чистого воздуха происходит в разные стороны;
  • смешанное направление – наблюдается в больших комнатах, когда в одной части воздух движется параллельно, а в другой части – неупорядоченно.

В зависимости от размеров комнаты и места расположения рабочей зоны выбирают оптимальный проект системы вентиляции, но наиболее оптимальным решением является вентиляция с однонаправленным потоком чистого воздуха.

Для чистых помещений применяется исключительно приточно-вытяжная система вентиляции и кондиционирования. Ее суть заключается в следующем: сверху под давлением с определенной скоростью поддается поток чистого воздуха, который «выдавливает» загрязненный воздух, находящийся в помещении, вниз к воздухозаборникам.

Охлажденный воздух поддается с невысокой скоростью, как правило, в верхнюю часть помещения (примерно на 1/4 объема комнаты) через потолочные панели. Он будто обтекает пространство, опуская пыль вниз, к вытяжке, при этом создается минимальный уровень раздражения. При такой вентиляции не появляются сквозняки, вихри пыли, осевшей на пол. Кроме того, подаваемый воздух предварительно подготавливается до требуемой температуры и влажности.

Основой системы вентиляции и кондиционирования служит приточно-вытяжная установка с рециркуляцией, состоящая из следующих элементов:

  • корпус;
  • фильтры;
  • увлажнитель воздуха;
  • теплообменники;
  • вентиляторы.

Особые требования предъявляют к фильтрам. Фильтрационная система состоит из трех групп фильтров, через которые последовательно проходит поток воздуха:

  • фильтр грубой очистки (первая степень фильтрации) – удаляет из воздуха механические загрязнения;
  • фильтр тонкой очистки (вторая степень фильтрации) – удаляет бактерии и другие микроорганизмы;
  • микрофильтр HEPA и ULPA с абсолютной очисткой (удаляет 99,999995% микроорганизмов).

Фильтры грубой и тонкой очистки располагаются в центральном кондиционере, а фильтры HEPA и ULPA – непосредственно в воздухораспределителях.

В зависимости от размеров помещения, давления воздуха, способа размещения мебели определяется количество и характеристики воздухозаборников и воздухораспределителей.

Существует ряд правил, которые нужно учитывать в ходе проектирования вытяжной вентиляции чистых помещений:

Необходимо поддерживать положительный дисбаланс давления воздуха в чистых помещениях

Перепад давления должен составлять не менее 10 Па при закрытых дверях

На этапе проектирования важно учесть высоту потолков. Если они выше 2,7 м, то более рационально использовать способ локальной вентиляции рабочего места

В этом случае поток чистого воздуха поступает непосредственно в то место, где человек работает. Для помещений длиной до 4,5 м вместо фальшпола устанавливаются настенные решетки на высоте от 0,6 м до 0,9 м. Направленная струя воздуха обволакивает комнату и движется к решеткам, постепенно вытесняя загрязненный воздух. «Чистые» комнаты следует располагать около тех помещений, в которых уровень чистоты максимально высокий. Для строительства чистых помещений используются исключительно экологические материалы с высокой герметичностью, что позволит поддерживать стабильную циркуляцию воздуха. В чистых помещениях нужно применять HEPA-фильтры и CAV-регуляторы: первые обеспечивают высокое качество очистки подаваемого воздуха, а вторые определяют порционность его подачи.

Ниже представлены наиболее оптимальные системы вентиляции и кондиционирования чистых помещений.

  • Однонаправленный поток поддается через вентиляционную решетку.
  • Воздух поддается в разные стороны за счет диффузоров, расположенных на потолке.
  • Однонаправленный поток поступает в комнату за счет перфорированной панели на потолке.
  • Воздух подается непосредственно на рабочую зону через воздухораспределитель, расположен на потолке.
  • Поток чистого воздуха движется в противоположных направлениях за счет оборудования кольцевых воздушных шлангов.

Заявка

Подберем оборудование, удешевим смету, проверим проект, доставим и смонтируем в срок.

Это интересно: Чистка сплит-систем своими руками: как почистить самостоятельно в домашних условиях

Классификация промышленной вентиляции

По способу подачи воздушных масс вентиляция в цеху подразделяется на естественную и искусственную:

  • Естественная. Воздухообмен осуществляется по законам физики и аэродинамики: движение воздуха побуждается за счет разницы температуры или давления внутри и снаружи помещения. Через приточные решетки в цех засасывается уличный воздух. Он «выдавливает» отработанный воздух через вытяжные отверстия.
  • Искусственная. Воздухообмен осуществляется благодаря механическому побуждению с помощью вентиляторов. Основной тип вентилирование производственных помещений. Позволяет проводить предварительную подготовку входящего воздуха, а также фильтрацию выходящего.

Схема систем вентилирования

По направлению движения воздуха вентсистема подразделяется на приточную и вытяжную:

  • Приточная. Основная задача – подача свежего воздуха внутрь цеха. Может быть с искусственным и естественным побуждением. Она представлена канальными вентиляторами, засасывающими воздух снаружи. Часто оборудуется калориферами.
  • Вытяжная. Основная задача – удаление отработанного воздуха через вытяжные отверстия. Часто оборудуется фильтрами для предотвращения попадания в атмосферу отработанных продуктов производства.

Вместе они составляют приточно-вытяжную систему вентилирования. Это основа качественного микроклимат любого помещения.

Вы можете спроектировать сплит-систему любой классификации, обратившись в компанию https://fesdem.ru/.

По области действия подразделяется на общеобменную и местную:

Общеобменная. Основная задача – вентилирование всего цеха. В чистом виде применяется, когда на производстве не выделяются вредные химические соединения. Чаще комбинируется с местной.

Общеобменная вентиляция

Местная. Точечная система удаления загрязненного воздуха из определенной области производственного помещения. Классический вариант — это местные вытяжки, установленные над конкретным рабочим местом или станком. Приточная система вентилирования может быть выполнена в виде воздушного душа, завесы или отдельной зоны с контролируемым составом воздуха.

Любая вентсистема на производстве работает по двум основным принципам:

  • Перемешивание. Воздух подаётся через потолочные или стеновые приточные отверстия, смешивается с отработанным и удаляется посредством вытяжек.
  • Вытеснение. Система механической приточной вентиляции монтируется уровне пола. Подаётся более холодный уличный воздух, вытесняющий отработанный теплый к верху, где установлены вытяжки.

Вытесняющая вентиляция

Проектирование вентиляции: пример

Для вентиляционных систем значение мощности выражается в м3/ч. Фактически речь идет об определенном значении объема воздуха (приточного или отводимого), который гарантировано обеспечит установка за заданное время. В этом значении учтено 2 ключевых критерия – кратность и количество потребителей кислорода.

Проект вентиляции и кондиционирования частного дома

Рассмотрим пример с жилым помещением. Речь идет о комнате, кратность для которой соответствует 1, в то же время итоговое значение должно удовлетворять санитарно-гигиенические требования – то бишь – 30 кубометров чистого воздуха для 1 человека. Для вентиляционных отверстий, расположенных в санузлах, кратность соответствует 1.5.

Необходимо акцентировать внимание на то, что значение LN определяется нормативными документами и СНиПами (в последней редакции от 2003 года). Вот несколько значений для жилых комнат. Для жилых комнат достаточная мощность вентиляционной системы считается в диапазоне от 100 до 500 м2/ч, если речь идет о городских квартирах

Для загородных коттеджей и домов разброс на порядке большего порядка – от 1000 до 2500 м2/ч. В случае с производственными и складскими помещениями речь идет о мощных системах – от 10 000 до 20 000 м2/ч

Для жилых комнат достаточная мощность вентиляционной системы считается в диапазоне от 100 до 500 м2/ч, если речь идет о городских квартирах. Для загородных коттеджей и домов разброс на порядке большего порядка – от 1000 до 2500 м2/ч. В случае с производственными и складскими помещениями речь идет о мощных системах – от 10 000 до 20 000 м2/ч.

Автоматические агрегаты экономически целесообразно оборудовать на промышленных предприятиях, заводах. Подобные установки отслеживают уровень загрязненности кислорода в окружающем пространстве и соответствующим образом регулирует работу остальных узлов. В случае с большими по площади комплексами проектирование и монтаж систем вентиляции – сложная и многогранная задача, требующая согласованной работы нескольких специалистов.

Рекомендации по проектированию вентиляционной системы

Работа всех узлов обеспечивается контроллером. Он самостоятельно определяет направленность и степень открытия заслонок, мощность вентиляторов, калориферов, если это предусмотрено функционалом. Естественно, работает все посредством автоматических установок. Установка автоматизируется и располагается в шкафу.

Итоговый проект утверждается после анализа технико-экономического обоснования, а затем составляется сметная документация под проект. Завершается процесс установкой функциональных узлов и сопутствующих механизмов.

Какое оборудование предусматривается при проектировании вентиляции чистых помещений?

Для эффективного подбора вентиляционного оборудования в чистом помещении необходимо понимать задачи, которые оно будет решать. Воздухообмен чистых зон направлен не на устранение загрязняющих частиц, а на предотвращение их попадания внутрь. Количество взвешенных в воздухе аэрозольных частиц в чистых помещениях счётное и постоянно поддерживается на одном уровне.

Из этого проистекает необходимость использовать качественные многоступенчатые фильтры. Современные фильтры ультравысокой очистки способны улавливать от 99,99% до 99,9995% частиц диаметром более 0,12 микрон. Такая степень очистки необходима в чистых помещениях с жёстким режимом. Представители следующей категории – высокоэффективные фильтры (HEPA) – способны отсеивать до 99, 97% частиц размером более 0,3 микрон. Это наиболее ходовой тип фильтров. Эффективной является схема удаления посторонних частиц из приточного воздуха посредством пропуска через четыре вида фильтров – грубой, тонкой, высокоэффективной (HEPA) и ультравысокой (ULPA) очистки.

Как правило, фильтры устанавливаются в нишах потолка, и максимально уплотняются в корпусе для предотвращения попадания в помещение неочищенного воздуха. Система подачи воздуха может представлять собой как группу фильтров, присоединённую к общему приточному модулю, так и состоять из отдельных блоков типа «фильтр-вентилятор». Последний вид приточного оборудования предназначен специально для работы в чистых помещениях.

Второй задачей вентиляционной системы является обеспечить достаточный объём воздухообмена для комфортного дыхания сотрудников, работающих внутри. Одновременно с этим необходимо защитить чистую зону от попадания воздуха снаружи при входе и выходе персонала. Для этой цели внутри чистого помещения поддерживается более высокое давление благодаря преобладанию объёма приточного воздуха над удаляемым. Оптимальный перепад уровня давления внутри и снаружи – не более 12 Па.

Размещение вытяжного оборудования зависит от того, какой тип циркуляции воздуха внутри помещения необходимо обеспечить, и какова высота зоны, в которой выделяется большая часть загрязняющих частиц. Если загрязнение воздуха по большей части происходит в верхней части чистого помещения, то рационально установить настенные вытяжные решётки на этой же высоте. Однако наиболее эффективная и часто используемая схема, позволяющая быстро удалить загрязнения – это размещение вытяжной камеры или вытяжных решёток в полу.

В случае, когда режим чистоты помещения наиболее жёсткий, используются фальшполы с перфорацией, под которыми размещается вытяжная камера. Воздух, поданный через потолочные воздухораспределители, проходит по прямой линии к полу, не разделяясь на потоки и не двигаясь значительно в горизонтальном направлении. Такой тип вытяжки называется однонаправленным.

Для помещений с менее жёсткими требованиями и небольшой шириной (до 4,6 м) могут использоваться напольные вытяжные решётки. При такой схеме вытяжки воздух из воздухораспределителей также двигается вертикально вниз, однако на уровне 0,5-0,9 м распределяется на потоки и удаляется через решётки.

Ещё один жёстко контролируемый в случае с чистыми помещениями параметр – скорость движения воздуха. Она должна находиться на уровне ~0,46 м/с, в некоторых случаях может колебаться не более чем на 20% от этого значения. Верхний порог подвижности воздуха является оправданным, если в чистом помещении активно двигается персонал или работает оборудование, выделяющее пыль. Низкая скорость движения воздушных потоков приемлема, если работа сотрудников является сидячей и в чистой зоне отсутствует активно загрязняющее воздух оборудование. Вентиляционное оборудование при проектировании вентиляции чистых помещений должно подбираться с учётом выдаваемой скорости движения воздуха и возможности обеспечивать как минимум двадцатикратный воздухообмен в течение часа.

Вентиляция сварочного цеха

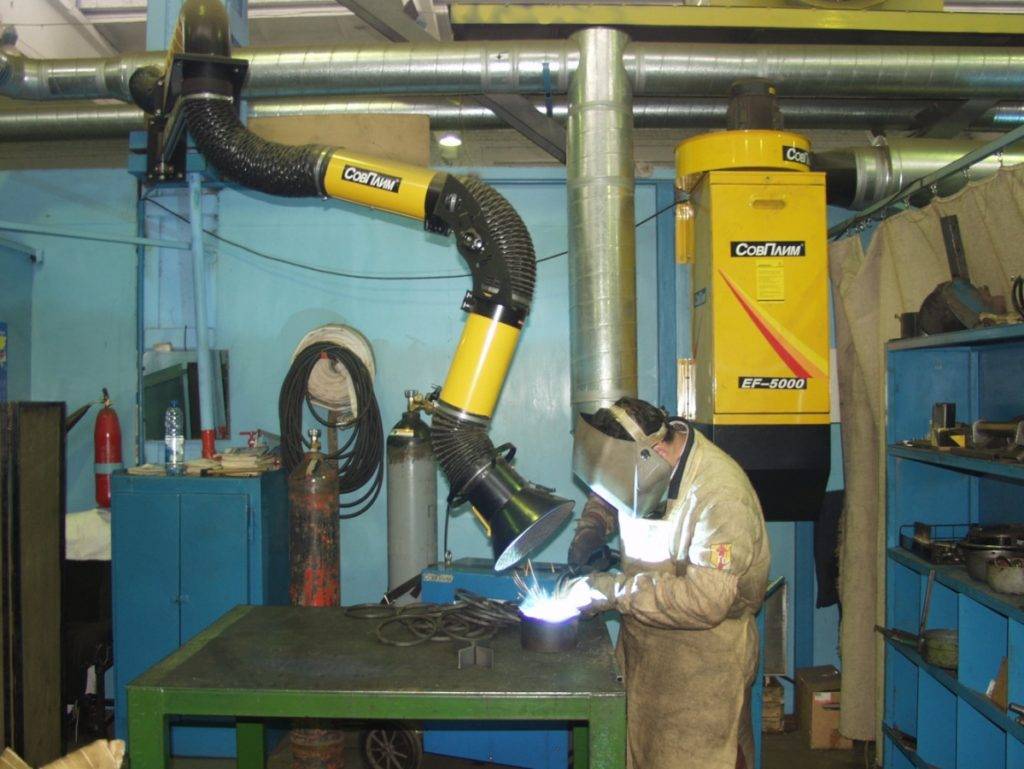

Вентиляция сварочных цехов направлена на удаление воздухопотока с содержанием окиси азота, углерода, озона, фтористых соединений. Для этого предусматриваются локальные вытяжки.

Нормы вентиляции определяют соотношение притока-вытяжки 2/3 в нижнем ярусе, 1/3 – в верхнем. Расчет вентиляции сварочного производства осуществляется с учетом веса использованных за 1 час электродов:

  • ручная сварка – 1500-4500 м³·ч/кг;
  • полуавтоматическая на углекислом газе – 1700-2000 м³·ч/кг;
  • сварка с порошковой проволокой – 2500-5400 м³·ч/кг.

Расчет вентиляции сварочного производства производится до допустимого показателя.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
