Установка внешнего блока кондиционера на чердаке: возможность решения и разбор технической специфики

Требования к установке кондиционеров (сплит-система)

Большинство используемых кондиционеров имеют сплит-систему. Это конструкция кондиционера, состоящая из двух частей: внешней и внутренней. Они соединяются друг с другом медными трубами и электрическим кабелем.

Внешний блок состоит из следующих элементов:

• в основе вентилятор. Он обеспечивает циркуляцию воздуха, проходящего через воздушный теплообменник;
• конденсатор. В нем фреон конденсируется и охлаждается;
• компрессор. Он сжимает фреон и нагнетает его в холодильный контур;
• автоматика.

Внутренний блок состоит из:

• системы фильтров (грубая и тонкая очистка);
• вентилятора. Он обеспечивает циркуляцию охлажденного воздуха в комнате;
• воздушный теплообменник охлаждающий воздух;
• жалюзи. Они регулируют направление воздушного потока.

Чтобы установленный кондиционер оправдал возлагаемые надежды, прослужил долго и не вызывал вопросов у соответствующих органов и соседей, нужно придерживаться трех основных моментов:

1. Выбрать качественную модель кондиционера. Он должен быть мощным для помещения, максимально тихим и компактным.
2. Правильно выполнить установку кондиционера, выбрать идеальное место и проверить качество крепления.
3. Эксплуатировать конструкцию в полном соответствии правил, регулярно выполнять профилактические мероприятия и следить за ним.

Основные требования к установке кондиционера со сплит-системой:

• установка внешнего блока выполняется на прочной основе;
• крепление кронштейнов к стене выполняется надежными механизмами;
• выдерживается расстояние не меньше 10 см от теплообменника наружного блока до стены;
• расстояние не меньше 10 см от правого модульного блока;
• расстояние не меньше 40 см от левого модульного блока;
• в пределах 70 см перед блоком должны отсутствовать любые препятствия;
• обеспечивается свободный доступ к сервисным портам;
• предметы интерьера не должны мешать свободному выходу воздуха;
• блок внутри устанавливается дальше от источников влаги и тепла;
• внутренний блок не устанавливается напротив входной двери или окра, которое постоянно открыто;
• прямые потоки воздуха не должны быть направлены на людей или на место, где они часто находятся;
• требуется обеспечить качественное выведение влаги посредством дренажного шланга;
• расстояние между блоком и потолком – 15 см минимум;
• пластина для установки фиксируется к стене идеально по уровню при помощи винтов.

Рассмотрим подробнее правила установки кондиционера, углубившись в особенности сплит-системы.

Выбор места для установки кондиционера

Предупреждения

• Данный комнатный кондиционер раздельного типа должен устанавливаться специалистом по установке кондиционеров
• Этот кондиционер может быть установлен согласно с национальными правилами электроники
• Когда Вы выбираете место для установки кондиционера, необходимо учитывать следующие ограничения:

Общие ограничения

• Не устанавливайте кондиционер в таких местах, где на него могут воздействовать следующие условия окружающей среды:
  • Легковоспламеняющийся газ
  • Воздух, насыщенный парами солей
  • Машинное масло
  • Сернистый газ
  • Особые условия окружающей среды
• Если нельзя избежать установки кондиционера в таких местах, обратитесь за консультацией в магазин, в котором Вы его покупали

Нюансы установки промышленного кондиционера

Когда установка работает на основе воздушного охлаждения, то обязательным условием является доступ для приточных масс с одной стороны и выход переработанных в другой. Если устройство функционирует на основе водяного охлаждения, то ему требуется подключить водоснабжение и организовать слив. Поэтому получение согласований зависит от типа оборудования и его параметров. Промышленные и полупромышленные холодильные установки в процессе монтажа приравниваются к перепланировке. Поэтому для получения разрешительных документов на их установку требуется смета, полный проект перепланировки и техпаспорт постройки.

Подключение трубок фреономагистрали

Переходим к этапу подключения коммуникаций.

Соединяете развальцованные трубки с внутренним блоком кондиционера, используя разводные ключи.

Если богаты динамометрическим ключом, то лучше применить его.

Вот рекомендуемые усилия затяжки для фреоновых трубок различных диаметров:

1/4 – 16-20Нм

3/8 – 35-45Нм

1/2 – 45-55Нм

Далее берете межблочный кабель и скручиваете все это в единое целое с фреоновой магистралью при помощи армированного скотча или виниловой ленты.

Не забудьте натянуть на медные трубки изоляцию необходимого диаметра.

Чтобы грязь случайно не попала во внутрь трубки, ее концы замотайте изолентой.

Ошибка №8
Ни в коем случае нельзя оставлять теплоизоляцию трубок без защиты.

В противном случае, со стороны улицы под воздействием УФ-лучей, в течение нескольких сезонов все это превращается в труху.

Если ваш термофлекс светостойкий и не боится солнца, то подумайте о птичках. Вороны очень хорошо клюют и растаскивают такой материал себе на гнезда.

Ошибка №9
Также не оставляйте без изоляции ни одного участка внутри помещения. В особенности места соединения.

Здесь постепенно будет образовываться конденсат и в конечном итоге на ваших обоях появится аккуратная струйка воды.

Саму магистраль обмотанную скотчем внутри комнаты прячут в пластиковый короб.

Однако, если у вас короткий участок и остались старые обои, то вместо применения короба, магистраль можно обклеить ими. Получится почти незаметная картина.

Далее пропускаете магистраль через сквозное отверстие наружу.

Разрешение на монтаж сплит-системы на фасаде исторического здания

Если дом находится в зоне исторической застройки Москвы или относится к памятникам архитектуры, нельзя устанавливать внешние блоки кондиционеров без согласования с Москомнаследием. Только здесь можно (если повезет) получить разрешение на установку климатической техники. Иначе придется ограничиться мобильным кондиционером, у которого внешний блок отсутствует.

Если дом находится возле правительственной трассы, согласовывать установку сплит-системы придется с ФСО. Только Федеральная служба охраны может разрешить изменения на фасадах зданий, которые стоят возле дорог, где ездят правительственные кортежи.

Важные моменты

Одним из самых главных моментов при осуществлении монтажа сплит системы считается вакумирование трассы – проще говоря, удаление влаги с нее. Качественное выполнение этой операции возможно лишь исключительно высококвалифицированными установщиками при эксплуатации специализированного оборудования с полным соблюдением абсолютно всех современных норм и стандартов, в том числе – температура воздуха должна быть выше -5 градусов Цельсия. В случае, если эта операция будет выполнена ненадлежащим образом, кондиционеры могут перестать работать, не отработав даже одного сезона. Поэтому, монтировать кондиционер самому необходимо очень внимательно и качественно.

С чего начинается монтаж трассы?

Лучше всего начинать работу над коммуникационным каналом кондиционера после покупки устройства или, по крайней мере, после выбора нужной вам модели. Определяющим элементом любого прогона является диаметр труб, который зависит от модели.

Кроме того, каждая модель кондиционера имеет свои ограничения по длительности работы. Максимальная длина трубы кондиционера для настенных сплит-систем для бытового использования составляет не более 20 метров. Это не означает, что система не будет работать. Однако, если предел превышен, это может существенно повлиять на работу кондиционера.

Что нужно учесть до прокладки трассы?

Перед началом работ важно точно определить место для установки кассетных кондиционеров, канальных систем и мультиблочных систем, так как кондиционер невозможно сдвинуть даже на несколько сантиметров

Перед началом работ следует определить местоположение внутреннего блока и отметить его контур на стене, так как после прокладки воздуховода его нельзя будет перемещать.

Наружный блок должен быть расположен так, чтобы к нему был обеспечен легкий доступ для очистки и обслуживания без использования специальной техники.

Если доступ к устройству затруднен, то обслуживание и ремонт системы будут невозможны без использования специального оборудования и промышленных альпинистов.

Мощность кондиционера создает значительную нагрузку на электрическую систему, поэтому рекомендуется установить отдельную линию электропитания с собственным автоматическим выключателем. Перед установкой следует выбрать наилучшее место для установки внутреннего блока и рассчитать длину линии.

При установке устройства следует учитывать следующие характеристики:

• Высота внутреннего и наружного блока не должна превышать. Для бытовых приборов этот диапазон составляет от 7 до 12 метров.
• При установке дренажной системы необходимо соблюдать угол наклона, чтобы конденсат мог беспрепятственно стекать в дренаж. Этим требованием можно пренебречь, если дренажная система оснащена насосом, который просто выталкивает конденсат.
• Расстояние между крышей и верхней частью внутреннего блока должно быть не менее 10 см. Это пространство необходимо для обеспечения хорошей циркуляции воздуха.
• Перед установкой кондиционера следует учесть расположение мебели, так как поток холодного воздуха не должен быть направлен прямо на людей.
• Не следует размещать устройство непосредственно над кроватью в спальне, так как кондиционер работает не совсем тихо.

После того как вы все это учли, можно приступать к настройке сети и монтажным работам.

Последовательность выполнения работ

Отсутствие навыков — не повод отказываться выполнять работу самостоятельно. Если вы знаете, как работает устройство, и у вас есть набор инструментов, вы можете легко установить кондиционер самостоятельно.

Помимо оборудования, вам понадобятся следующие материалы:

Ограничения на размещение внутреннего блока кондиционера

• Место, где нет препятствий рядом с воздуховыпускным отверстием и воздухозаборником
• Установите внутренний блок кондиционера в месте, которое может выдержать его вес
• Выберите место, где можно легко смонтировать трубопровод и кабели, идущие к наружному блоку, обеспечив при этом рекомендуемую длину трубопровода не более 5 м (максимум 10 метров)
• Место, которое позволяет оставить под внутренним блоком кондиционера пространство, позволяющее беспрепятственно вынимать фильтры
• Место, где обеспечивается пространство вокруг внутреннего блока, требующееся в соответствии с рисунком
• Сделайте, чтобы для воды, капающей из дренажного шланга, был обеспечен правильный и безопасный сток

Преимущества и недостатки самостоятельной установки

Не секрет, что монтаж любого оборудования специалистами стоит денег, и немалых. В погоне за экономией многие покупатели кондиционеров отказываются от установки в пользу самостоятельного монтажа. На практике же возникает ряд вопросов и проблем, которые могут повлиять на работоспособность оборудования.

Это приводит к появлению нежелательных ситуаций, которые из экономии делают настоящую проблему, решить которую без тех же специалистов невозможно. Поэтому, перед тем, как отказываться от помощи тех, кто на монтаже «собаку съел», посмотрите на преимущества и недостатки.

Преимущества:

• Значительная экономия денежных средств
• Самостоятельный выбор места и планирование работ в течение дня
• Качество зависит только от человека
• Можно выбрать самые качественные материалы для монтажа

Недостатки:

• Высокие риски поломки оборудования и его неисправности по причине неправильного монтажа
• Образование большого количества конденсата и риски обрушения, если кондиционер неправильно закреплен на фасаде здания

По сути, установка кондиционера и его подключение не займет много времени, но без навыка работы с оборудованием сделать это будет крайне сложно. Если есть желание проверить силы и доказать себе и окружающим, что в доме есть мужчина, перед работой обязательно изучите подробную информацию о процессе, необходимом инструменте и последовательности действий. Именно от этого будет зависеть результат.

Скупой всегда платит дважды, поэтому самостоятельный монтаж кондиционера не стоит выполнять, если:

• Нет подходящего оборудования – перфоратор или шуруповерт понадобится однозначно, брать их на прокат или покупать ради одного монтажа невыгодно.
• Нет навыка в работе с инструментом – некорректные движения могут повредить открытые части тела, а также сам кондиционер или его детали.

• Отсутствует свободное время – работа ночью или в спешке всегда сопровождается потерями, будь то материальные, моральные или физические убытки.
• Фасад здания сложный, требует специального разрешения для установки – работа требует не только навыка и аккуратности, но и точности.

Мнение эксперта
Старостин Константин Адреевич
Специалист по монтажу и обслуживанию кондиционеров

Перед началом всех работ распланируйте и набросайте на бумаге нюансы и последовательность установки. Это позволит избежать ошибок еще на этапе планирования, сэкономив деньги, время и силы.

Виды кондиционеров и принцип их работы

Принцип работы кондиционера, как и холодильника, довольно прост. Он основан на свойствах некоторых веществ, которые называют хладагентами, способных при расширении и закипании поглощать тепло.

Компрессор – основная деталь подобных устройств подает в испаритель хладагент, который при резком снижении давления поглощает много тепла, тем самым остужая воздух. Из-за разницы температур на поверхности испарителя и внутри помещения, на ней образуется конденсат, который через трубку отводится наружу.

После того, как вещество забрало тепло, оно перекачивается компрессором далее. Вследствие повышения давления оно переходит в сверхкритическое состояние и резко нагревается.

Чтобы вещество остудить его подают в конденсатор, где оно конденсируется и снова подается в систему в виде жидкости. На этом цикл повторяется.

Если кондиционер необходимо включить в режиме «обогрев», процесс происходит наоборот.

Все, без исключения, кондиционеры построены на одном принципе. Единственным различием в них является форма исполнения. Согласно этому бытовые приборы делятся на следующие виды, о которых расскажем подробнее далее.

Оконные. Небольшие устройства, которые сочетают в одном форм-факторе испаритель и конденсатор. Для того чтобы конденсатор находился за пределами помещения, оконные кондиционеры устанавливают в оконном проеме или отверстии в стене.

Преимущества данных устройств:

1. Небольшие габариты.
2. Низкая цена.
3. Относительная мобильность. Демонтаж и перенос устройства модно выполнить самостоятельно без разгерметизации системы.

Недостатки оконных кондиционеров:

1. Невысокая мощность.
2. Необходимость снимать его с рабочего места в зимнее время, так как он будет пропускать холод в помещение.

Переносные кондиционеры. За счет своей интересной формы получили прозвище «пингвин». Так же, как и оконные кондиционеры, сочетают в одной части и испаритель и конденсатор. Отвод тепла от устройства за пределы помещения производится через гофрированную трубку, которая выводится наружу через окно или отверстие в стене.

Преимуществами переносных кондиционеров:

1. Мобильность. Его легко можно взять с собой на дачу или на отдых. При переезде в другое жилье, не нужно затрачивать дополнительные средства на перенос устройства. За небольшой промежуток времени можно перенести «пингвин» из одной в другую комнату, сделав климат в определенных комнатах более подходящим.
2. Нет необходимости профессионального монтажа.

Недостатками таких устройств являются:

1. Высокая цена.
2. Необходимость наличия технологических отверстий для отвода тепла.
3. Необходимость постоянного удаления скопившегося конденсата, который может потечь наружу, испортив напольное покрытие.

Сплит системы. Лучший кондиционер для квартиры. Свое название такой вид кондиционеров получил за то, что состоит он из двух блоков. Внутренний блок, в котором находится испаритель, и наружный, в котором находится конденсатор. Это наиболее популярные в настоящее время виды кондиционеров. Практически лишенные недостатков, они могут работать как на обогрев, так и на охлаждение. В последнее время появились сплит-системы, которые снабжены функцией ионизации воздуха и «проветривания».

Преимущества сплит-систем в сравнении с другими кондиционерами:

1. Высокая производительность.
2. Небольшие размеры внутреннего блока.
3. Высокая функциональность.
4. Низкий уровень шума.

Из недостатков следует отметить:

1. Низкая мобильность. Без полного разбора и разгерметизации системы его невозможно переместить с места на место.
2. Сложность установки. Установку сплит-систем обычно доверяют профессиональным монтажникам. Монтаж тяжелого внешнего блока и прокладка магистральных трубопроводов требуют определенных знаний и навыков. К тому же, для заправки кондиционера после монтажа необходимо специальное оборудование.

Если есть желание и умение, можно попробовать сделать эту работу самостоятельно, однако, необходимо помнить, что при отсутствии опыта риски совершить ошибки привести оборудование в негодность достаточно велики.

Разрешение на установку кондиционера на фасаде

Как уже говорилось выше, фасад здания считается общим имуществом жильцов многоквартирного дома (в том числе это установлено статьей 36 Жилищного кодекса РФ, а также Постановлением Правительства РФ от 13.08.2006 года № 491 «Об утверждении Правил содержания общего имущества в многоквартирном доме»).

Поэтому, если следовать этим документам, то, чтобы выполнить установку кондиционера с выносом внешнего блока на общий фасад здания, придется согласовывать его установку в управляющей компании. А еще понадобится провести собрание жильцов дома, чтобы получить решение большинства о согласии на установку кондиционера. Однако в многоквартирном доме обеспечить явку на подобное собрание большинства собственников квартир будет крайне сложно. Поэтому этот путь будет затруднительным.

Иногда приходится учитывать мнение всех жильцов дома

Другой подход — априори считать, что разрешение на установку кондиционера требуется не от жильцов дома, а от властных структур. Поскольку в законодательных актах не упоминается, чье именно разрешение имеется в виду, можно считать, что речь идет о разрешении, например, той же управляющей компании.

Таким образом, судебная практика по вопросам установки кондиционеров разнится, даже у судов нет единой позиции.

Также нужно знать, что местные органы власти могут принять свой закон, касающийся установки различного оборудования на здания. Поэтому будет не лишним перед установкой кондиционера узнать, как регламентируется этот вопрос в вашем городе. Ранее в Москве существовал такой регламент получения разрешения на установку кондиционера, но в 2011 году он был отменен. В Санкт-Петербурге свои местные требования к установке кондиционеров действуют и сейчас.

Власти против установки кондиционеров на фасады исторических зданий

Наконец, если ваш дом является объектом исторического или культурного наследия или памятником архитектуры, то в этом случае не избежать прохождения полноценной процедуры получения разрешение на установку кондиционера (как и любого другого оборудования) на фасад здания. Поэтому установка кондиционеров на дома, находящиеся в историческом центре города, проблематична.

Согласование и разрешение на монтаж кондиционера: получать или нет

Обращаясь в компанию по продаже и установке климатического оборудования, многие задают вопрос: есть ли у них разрешение на установку кондиционеров.

Имейте ввиду: компания продающая кондиционеры и оказывающая услуги по их монтажу должна предоставить только лицензию на право проведения соответствующих работ.

Еще одной проблемой при установке наружного блока могут стать ворчливые соседи, которым он помешает. По закону они могут обратиться в суд с требованием о демонтаже кондиционера. Если на руках не будет согласовательных документов, то суд примет решение в их пользу.

Кроме того в некоторых регионах существует закон о совместном владении жилищем. Так каждый жилец дома является совладельцем его фасада. При необходимости монтажа снаружи дома какого-либо элемента, требуется разрешение всех жильцов.

Помимо этого для жителей Москвы действует акт про «Содержание и ремонт фасадов». В нем прописано, что при установке климатического оборудования обязательно организовать отвод конденсата в канализацию для систем отопления и хладоснабжения. Это необходимо учесть.

В итоге, чтобы определиться стоит ли заморачиваться с получением разрешения на установку сплит системы, нужно ознакомиться с некоторыми законодательными актами: жилищным кодексом РФ, правилами владения общей собственностью, санитарно-техническими стандартами. Как уже говорилось выше, учесть законодательство региона проживания.

Требования к размещению сплит-системы

Особого внимания заслуживает выбор месторасположения элементов кондиционирования. Отдельный свод требований и нормативов посвящен установке внешнего блока, внутреннего корпуса и длине трубной магистрали системы.

Наружный блок. При выборе внешнего агрегата, следует учесть прочность стен дома. Высокомощные модели кондиционеров весят до 50-60 кг, стандартные бытовые – 10-15 кг. При этом стена и применяемые крепежные элементы должны обладать двукратным запасом прочности как минимум.

Нюансы монтажа:

• крайне нежелательна установка тяжеловесных приборов на стены из газобетона;
• монтаж блока на вентилируемый фасад осуществляется через демпфирующий уплотнитель – материал снижает шумовые вибрации устройства;
• опорные кронштейны должны крепиться непосредственно к стене, а не декоративной облицовке или утеплителю.

Месторасположение внешнего корпуса подбирается с учетом следующих рекомендаций:

Блок должен находиться в зоне свободной циркуляции воздуха.
Немаловажное условие – доступ к оборудованию для обслуживания и ремонта.
В рабочем режиме сплит-системы из компрессорного блока выходит горячий воздух, поэтому агрегат размещают так, чтобы теплые пары не попадали в окна соседей на нижних этажах.

Наружный элемент нельзя размещать в закрытом пространстве, внутри остекленной лоджии или балкона. Минимальное расстояние от каждой стенки прибора к иной плотной поверхности – 30 см.

На фото предложены допустимые способы размещения наружного корпуса в многоэтажном доме. Более предпочтителен – вариант №2. При установке блока на балконной перегородке вибрация и шум прибора усиливаются – возможен неприятный гул и шум

При обустройстве системы кондиционирования для квартиры на первом этаже высота размещения внешнего блока – минимум 2 м от земли.

Внутренний блок. Монтажное место должно соответствовать технологическим нормам, обеспечивать комфортное пользование кондиционером и не особо выделяться на фоне интерьера.

Общие требования:

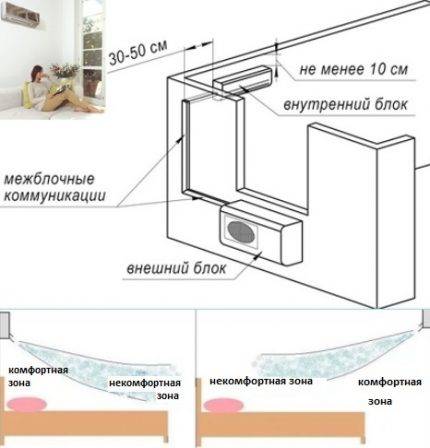

1. Охлажденный воздухопоток не должен идти напрямую на человека. Лучше избегать направленности в зону частого пребывания – на диван, кровать или рабочее место. Модели с разносторонним распределением воздуха устремляют струи вдоль стен.
2. На пути выходящего потока не должно быть преград и предметов. Недопустим монтаж испарительного блока в нише – эффективность охлаждения понижается.
3. Блок-фен нельзя размещать над розетками и электроприборами – при неисправности дренажной системы влага может спровоцировать короткое замыкание, поломку приборов.

При установке следует контролировать, чтоб воздухозаборные отверстия не перекрывались – недопустим монтаж вплотную к стене или потолку.

Минимальные расстояния: от потолка до фена – 10-20 см, до боковых стен – 30-50 см. При ограниченном пространстве сверху прибору не хватает воздуха для обработки. Преграда снизу спровоцирует «поглощение» холодного выработанного воздуха и обмерзание испарителя (+)

Длина трассы. Важным аспектом работоспособности системы является метраж фреоновой магистрали – расстояние между двумя блоками. Длина трассы указывается в инструкции к оборудованию. Оптимальный параметр – 6 м, допустимые дистанции: по вертикали – 7 м, по горизонтали – 15 м.

Удалять блоки на максимальное расстояние не рекомендуется по ряду причин:

• дороговизна медного трубопровода;
• при удлинении фреоновой магистрали возрастает нагрузка на компрессор – его мощность «ослабевает», а износ увеличивается;
• чем больше протяженность трассы, тем больше трудозатраты на ее построение.

Очень часто монтажники в стремлении сократить время выполнения работ, настойчиво предлагают «урезать» фреоновую магистраль. Однако чрезмерное сокращение трассы сказывается на работе прибора.

При длине трубопровода меньше 5-6 м возможна передача вибраций от уличного блока внутреннему. Как следствие – работа сплит-системы сопровождается неприятным дребезжанием

Установка наружного блока кондиционера. Установка наружного блока

Если кондиционер устанавливается в частном доме, тогда наружный блок разместить несложно. Зато его установка на корпусе многоквартирного строения вызывает много вопросов.

Следует учитывать. Недопустимо, чтобы блок загораживал соседям обозрение из окна. Также нельзя допускать, чтобы конденсат стекал по стене.

Кондиционер крепится таким способом, чтобы его можно было достать с балкона. Ведь агрегат периодически придется обслуживать.

Установка наружного блока

Крепить блок лучше всего на северной или же восточной стороне окна (балкона). Желательно установить систему в нижней части своей наружной территории. Тогда к системе при потребности проще будет дотягиваться, открыв окно.

Используя такой инструмент, как уровень, размечаются места крепления кронштейнов. В стене сверлятся отверстия для установки анкерных болтов.

Чтобы провести межблочную коммуникацию, сверлится сквозное отверстие. Достаточный диаметр – 8 см. Если стена кирпичная, желательно сделать отверстие между кирпичами, по месту их укладки. Тогда и отверстие выйдет более аккуратным, и усилий будет затрачено меньше.

Учитывая разметку, устанавливаются кронштейны. После выравнивания они крепятся болтами. Крепление наружного блока устанавливается таким образом, чтобы оставался 10-сантиметровый зазор (можно оставить и более широкий) между поверхностью стены и агрегатом.

Дальше проводится подключение системы, а также заделка образовавшегося зазора. Прежде чем приступать к последующему этапу установки конструкции, следует убедиться, что наружный блок укреплен достаточно надежно.

Место установки кондиционера

Монтажную пластину выставляете строго по уровню.

При этом расстояние от потолка до самого кондиционера должно быть не менее 10см. Это обеспечивает хороший забор воздуха и свободный монтаж-демонтаж внутреннего блока.

Для надежной фиксации используете качественные дюбель-гвозди 6*40мм или 8*32мм.

Далее можно перейти к установке наружного блока. Размечаете точки крепления кронштейнов.

Опять же не забывайте про уровень.

Перфоратором с буром на 12мм делаете отверстия. После чего закрепляете кронштейны дюбель гвоздями 12*80мм.

Крепите надежно, особенно если кондей висит со стороны дома, где расположена проезжая часть или тротуары.

Расстояние от задней стенки наружного блока до стенки здания должно быть минимум 10-20см. Хотя многое здесь будет зависеть от производительности вентилятора.

Где размещать внешний блок, под окном или сбоку – дело эстетики и удобства эксплуатации.

Многим элементарно не нравятся лишние метры болтающегося кабеля и трубки свисающие по стене. В этом случае выбирается боковое расположение.

Хотя грамотные монтажники и кабель и фреонопровод, могут проложить очень красиво. Тут уже многое зависит от уровня профессионализма исполнителей.

Кондиционер под окном обслуживать несколько проще, чем сбоку. Особенно, если через несколько лет у него напрочь заржавеют болты. В этом случае без вышки или альпинистского оборудования вообще не обойтись.

При установке блока сбоку от окна, не лишне будет подстраховаться. Порядок здесь такой.

Поднимаете кондиционер на подоконник. Пропускаете в просверленное отверстие веревку, вытягиваете ее с улицы и привязываете за блок.

Напарник страхует этой веревкой кондиционер, а вы его устанавливаете на кронштейны. Пока не будут затянуты болты, веревку лучше не отвязывать.

Ошибка №3
Если после монтажа выяснится, что вибрация работы кондиционера отдается сильным гулом в комнате (такое случается при прямом монтаже кронштейнов в бетон анкерными болтами без дюбель гвоздей с пластиковыми вставками), то под ножки наружного блока подкладываются специальные виброопоры или по крайней мере, толстые резиновые вставки.

По окончании работ по установке внешнего блока, переходите к подготовке и закладке межблочных коммуникаций.

Технические особенности

В большинстве случаев монтаж наружного компрессора выполняется специалистами по промышленному альпинизму (иногда с применением автовышки).

Установка кондиционера на фасаде здания должна соответствовать следующим техническим нормам и правилам:

1. поверхность, на которой монтируется внешний блок, кронштейны и дюбеля способны выдержать двойной вес конструкции;
2. система крепится к стене дома, а не к утеплительным слоям;
3. кронштейны устанавливаются при помощи длинных анкерных болтов — отверстия для них сверлят под прямым углом (все виды работ контролируются строительным уровнем);
4. внешний агрегат монтируется строго горизонтально;
5. пространство, где устанавливается наружный блок, должно хорошо вентилироваться (нужно обеспечить максимальное поступление воздуха);
6. место расположения кронштейна должно иметь доступ для профилактики и ремонта;
7. для снижения вибрации и шума применяются различные уплотнители;
8. между поверхностью стены и агрегатом должен быть зазор не меньше 100 мм;
9. рама кронштейна наружного блока должна располагаться ниже уровня внутреннего блока не менее чем на 100 см;
10. длина соединительной магистрали сплит-системы не должна превышать 15 м (оптимальное расстояние 3–5 м);
11. сток конденсата не должен попадать на прохожих или окна соседей (желательно проведение трубки для стока воды в канализационную систему).

Внешний блок в большинстве случаев устанавливается под окном или сбоку от него (не захватывая территории соседней квартиры). Для верхних этажей дома возможен монтаж на крыше. На первом этаже можно укрепить компрессор под балконом или в подвале. На стены из газобетона устанавливать наружные конструкции нежелательно.

Особенности установки кондиционера требуют привлечения специалистов — самостоятельный монтаж может привести к преждевременной поломке охладителя. Кроме того, фирма, производящая монтаж, гарантирует качество выполненных работ и может производить профилактические работы по чистке оборудования.

Выводы и полезное видео по теме

Как исправить проблему с перегревом кондиционера в техэтаже:

Как в трубопровод сплит-системы встраивается маслоподъемная петля:

Среди технических задач по монтажу сплит-кондиционера в техническом этаже проблема отвода конденсата наиболее проста – сливная трубка выводится под уклоном в трубу фанового стояка. Что касается особенностей эксплуатации «чердачного» компрессорного блока, то будут трудности с его промывкой, поскольку традиционная мойка под давлением здесь неприменима.

Возможно, более лучшим вариантом станет размещение уличного модуля сплит-системы на кровле здания. Это позволит избежать сложностей как с перегревом кондиционера из-за недостаточного воздухообмена, так и с его периодической чисткой.

Хотите поделиться личным опытом в деле расположения внешнего сплит-блока на чердаке? Располагаете полезной информацией по теме статьи? Пишите, пожалуйста, комментарии в расположенном ниже секторе для обратной связи, публикуйте фото по теме статьи, задавайте вопросы.

Новости МирТесен
